Adaptador de S-video a video compuesto




Este simple adaptador permite convertir una señal Y/C (S-video) a una señal video compuesto.Este adaptador es util en casos donde  solo se dispone de señal de  S-video y la funte de entrada solo acepta video compuesto. Este pequeño circuito  acepta  tanto los standard de video  PAL como  NTSC .
Este circuito puede construirse facilmente dentro  de la funda de un conector dee S-video  si se usa un pequeño condensador 470 pF (ceramico) .Valores mas grandes tambien servirian , pero estos provocan qeu la imagen tienda a ser m as “suave” .El voltaje del condensador debe ser de 10V o mayor.

Este circuito funciona bastante bien en la practica   incluso aunque su comportamiento no sea ideal . Esto es porque la impedancia y niveles de señal no son exactamente las mismas ,pero aun asi es aceptable.Lacalidad de la  imagen qeu se consige es deste circuito es bastante buena ,pero no tanto como la mejor posiblecon un circuito de salidasd de video .

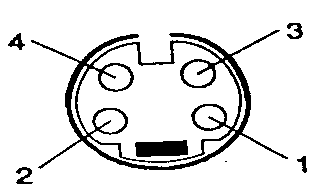

Aqui esta la disposición de un conector de S-video mostrado del lado de los pines(la imagen es la vista por el lado del panel frontal de cualquier equipo con s-video)

1 Y masa



2 C masa




3 Y (luminancia+sincronismo)




4 C (crominancia)

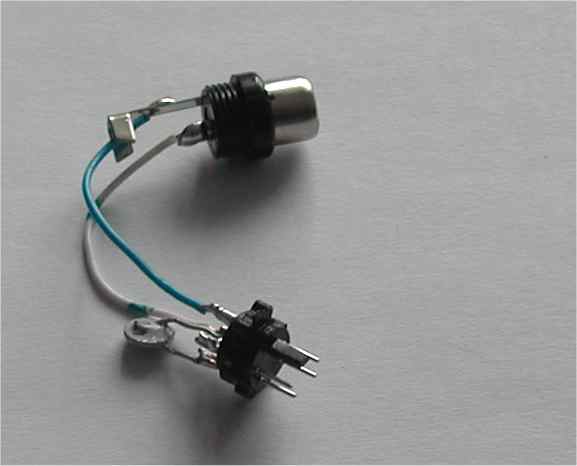

Imagen de la construccion del circuito

Si se construye por si mismo el circuito use componentes que puedan ser facilemnte colocados dentro de la funda del conectore de s-video.Si planea que la distancia supere unos pocos centimetros sera mejor hacerlso con cable apantallado (cable coaxial de 75 ohm es el mejor, aunque cable de audio bastara para distancias de poos metros).

CIRCUITOS TELEFONICOS


Circuitos de telefonicos de llamada



Introduccion

El uso de circuitos telefónicos siempre es interesante, porque los teléfonos están por todas partes y bastante a menudo puede encontar un viejo teléfono en desuso alrededor en algún sitio. Aquellos teléfonos pueden ser usados para muchos experimentos muy utiles  incluyendo el pequeño intercomunicador de casa: conecte dos teléfonos en serie o en paralelo y aliméntelescon  la corriente conveniente de funcionamiento (aproximadamente 20 mA) . El más problemático al experimentador de casa es como conseguir la corriente de llamada porque el voltaje que suena es sobre 50V y no en la frecuencia de red eléctrica estándar (50/60Hz). A veces usted necesitaria  conseguir  información de un  teléfono qeu esta sonando. Este texto trata de limpiar aquellos problemas.

Señal de llamada

La Compañía telefónica envía una señal que es una forma de onda de corriente alterna. Aunque la frecuencia común usada en los Estados Unidos sea 20 HZ y en Europa es típicamente 25 Hz, esto puede ser cualquier frecuencia entre 15 y 68 Hz. La mayor parte del mundo usa frecuencias entre 20 y 40 Hz. El voltaje al final depende de la longitud de lazo y el número de timbres conectados a la línea; podría estar entre 40 y 150 voltios. La cadencia varía segun su compañia de telefonos.
El metodo habitual es de alimentar la 75 V a.c. el toque de la corriente (apoyado por la tierra) abajo un cable de la línea telefónica. Sobre otro cable es colocado un relevo aporreado (o el equivalente) que es apoyado por-48v d.c. Cuando usted descuelga el teléfono, el relevo maneja al lazo d.c. la corriente y viajes la corriente que suena. Esto también provoca un remoto dispositivo para poner el puente de transmisión en el circuito para permitir al discurso ocurrir, juntos con la supervisión de la llamada y lazos llamados. El ralay tiene que ser un relevo aporreado para prevenir el viaje prematuro de toque por el a.c. la corriente que suena.
En el voltaje estadounidense mínimo de toque suministrado es 40Vrms (entregado en una 5 carga de NUEVA N). Esto es el debe descubrir el límite. Hay también un mínimo no debe hacer caso del valor de 10Vrms. Milage sobre la voluntad del PBX individual varían enormemente. Pero la mayor parte de garantía para entregar 40Vrms en una 3 a 5 carga de NUEVA N.
Cuando la señal telefónica de toque es senador al teléfono, el voltaje de toque no es aplicado constanly a la línea. El engranaje de distribución Típicamente de toque es 2 segundos sobre y 4 segundos de en EU. En el engranaje de distribución británico de toque va .4 seg.s sobre.2 seg.s de.4 seg.s sobre, 2 seg.s de entonces repeticiones. En otros países el toque(anillo) timign cna varía del país al país (aún del operador al operador) y usted debería comprobar las regulaciones locales si usted quiere llegar a conocer el engranaje de distribución de señal real de toque en el empleo. Para más información, compruebe el artículo de Teléfonos Comprensivo por Julian Macassey en http: // http://www.egyed.com/phonework.html y asigne documentos BellCore.

¿Que significa REN ?

La NUEVA N significa(aguanta,apoya) el Número de timbre Equivalente. Esto es un medida de como mugh que toca el poder el cierto equipo telefónico toma. Los números de NUEVA N son usados en EE.UU. para determinar cuantos equipos telephoen usted puede unir(conectar) a la misma línea telefónica y todavía conseguirlos tocando correctamente (la línea típica puede conducir aproximadamente 3-5 carga de NUEVA N). La definición de 1 NUEVA N es el poder de timbre requerido por un timbre de un estándar AT*T 500 aparato de abonado de serie en la configuración de partido único (el timbre colocado A TRAVÉS de la línea). Un lugar para encontrar la información exacta: consiga una copia de 47CFR la Parte 68 – esto es la FCC especificaciones técnicas (y otra información) en cuanto al PSTN (el público la red cambiada telefónica). Esta información también puede estar disponible del sitio web de la FCC.

El tono de llamada

El tono de llamada es el toque que puede ser oído mientras el receptor es sobre gancho y alguien trata de llamarle. Los términos(las condiciones) usados para describir este toque de teléfono son no el período siempre muy claro que ellos significan(piensan), porque el mismo término ha sido usado en sitios de differnet significar(pensar) cosas diferentes. La Q 9 de ITU-T indica que el término preferido es “el tono de llamada”, pero que ” ringback el tono ” es usado en los EE.UU.. De otra parte, Bellcore (y el viejo Sistema de Campana), usado ” tono de llamada audible ” en muchos de sus documentos. En 5ESS la documentación de interruptor (según algunos artículos de noticias), RINGBACK es usada sólo describir varios caminos (otro que una llamada de finalización normal) por el cual el teléfono de un suscriptor puede ser tocado. Por lo general la gente dice “ringback” en el lugar “de tono de llamada”.

Señal distintaiva de llamada

El toque distintivo es un sistema donde el modelo de tono de llamada diferente puede la cosa tel diferente sobre las llamadas telefónicas. Usos típicos son PBXS donde usted puede identificarse si la llamada es de dentro de buildign o de fuera por el modelo hgearing diferente de toque. Aother usos son cuando múltiples números de teléfono son asignados a una línea física y el modelo de rign cuenta que han llamado el número de ellos. El Toque Distintivo y la Llamada Esperando el modelo y el empleo de engranaje de distribución en EE.UU. son cubiertos en GR-506-CORE. El empleo de múltiple modelo para identificar el partido(la parte) LLAMADO (múltiple DNS por línea) es cubierto en LSSGR básico (GR-505 y GR-506 en particular), en la capacidad de asignar el modelo que suena a números y a servicios Centrex. ANSI T1.401 identifica algunas otras exigencias para el toque distintivo que implica a portadores intercambio. “.

Cableado Normal

1
2
3 a-wire
4 b-wire
5
6

Un y cables de B hacen el par que llaman por teléfono usado. Tipicament los conecrtores ussados en el teléfono tienen sólo 2 o 4 hilos instalados. Hiloss normalmente no usados son usados para alambrar más que una línea al mismo conector o para algunos usos especiales. Hay también muchos otros tipos de conectores de línea telefónica en el empleo, pero hoy día este conector modular es el más común en el equipamiento del terminal telefónico  como teléfonos inalambricos, módems y máquinas de FAX.



Tipicos tipos de timbres

El circuito de timbre más clásico telefónico es una campana mecánica controlada por un rollo electrónico. El circut consiste en el rollo de campana y un condensador (por lo general 470 nF a 2 uF nominales para 250V o más) en serie con ello. Este circuito es unido(conectado) en la paralela a otra electrónica telefónica. El condensador en el circuito para la corriente continua en pasar por el rollo de campana, pero esto deja al voltaje de toque por fácilmente. A causa de la naturaleza mecánica del circuito de toque, es muy sensible a la frecuencia de voltaje de toque y otro que la frecuencia de resonancia del sistema de campana (por lo general alrededor de 20-25 Hz) no genera el toque(anillo) satisfactorio. El rollo tiene por lo general tan la alta impedancia que esto no molesta la operación de circuito telefónica de audio cuando el teléfono es fuera de gancho. Otro possiblity es que el circuito de toque es desconectado cuando el teléfono es escogido fuera de gancho.

Timbres electronicos

El timbre da la vuelta en los teléfonos modernos tienen la misma idea básica, pero el rollo la campana controlada es substituida por la viruta(el chip) de toque moderna electrónica y el pequeño altavoz(orador). El condensador todavía es usado en serie con el toque(anillo) IC la entrada para hacer sólo la corriente alterna pasa a la viruta(al chip) de toque. El toque electrónico da la vuelta no son sensible al voltaje que suena y ellos fácilmente suenan con frecuencias de señal de toque entre 16 Hz y 60 Hz.

Circuitos de deteccion de llamada en los modems

En módems de ordenador la señal lógica del toque es necesaria en vez del tono de llamada. El circuito de toque debe pasar la información de señal de toque a la electrónica de módem y todavía proporcionar el aislamiento eléctrico entre la electrónica de módem y la línea telefónica. Esta detección de toque por lo general es hecha usando un circuito optoisolator, que sustituye el circuito de toque(anillo) de raditional. La salida optoisolator fácilmente puede ser unida(conectada) la electrónica digital, pero el lado de entrada de optoisolator necesita más electrónica: un condensador para dejar a la corriente continua para pasar por optoisolator, una resistencia para limitar el cirrent que pasa optoisolator CONDUCIDO y un revés conencted el diodo en la paralela con optoisolator CONDUJO a impedir a voltajes negativos dañar el CONDUCIDO. Esto es el circuito de detección básico de toque.
Por lo general hay también dos diodos zener (modelos por lo general 10-20V) para asegurarse que el circuito de detección de toque no descubre demasiado pequeñas señales de corriente alterna en la línea como la señal de toque. En el cuadro(la imagen) debajo de usted mirar un circuito de detector muy típico de toque para módems. El circuito solamente(justo) da la idea como el módem toca el trabajo de circuito de detector. La selección de valores real componente componente debe ser de modo que el circuito encuentre las regulaciones nacionales telefónicas (esto por lo general fácilmente puede ser hecho por usando diodos convenientes zener y tal vez arriesgando la resistencia valoran un poco

Lista componentes:
C1 470 nF 250V corriente alterna
R1 10 kohm 1W D1,
D2 diodo 10-20V zener (cualquier valor en esta gama), 400 poder de mW que tasa
D3 1N4148 diodo o equivalente
U1 4N27 optoisolator o similar

NOTA: Usted puede conseguir el trabajo de circuito por sacando D1 y D2 y substituyéndolos con un cortocircuito. Los trabajos de circuito después entonces, pero es posible que en este caso algún ruido de voltaje bajo sobre la línea pueda hacer que el circuito suene. Países diferentes tienen datos específicos diferentes sobre como voltajes bajos no deberían hacer que un teléfono suene en absoluto. PS. Si le interdescansan en la utilización theis cirucit como la base para controlar algún alto poder cirucitry mira a http: // http://www.aaroncake.net/circuits/pflash.htm para un ejemplo de circuito como conducir un relevo cuando el toque(anillo) es descubierto.

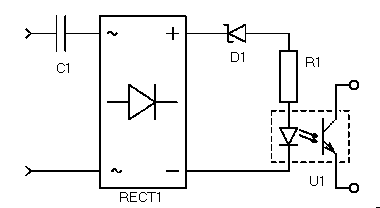

Otro apprach para el descubrimiento de toque(anillo) debe usar un circuito de rectificador de onda(ola) lleno para convertir la señal de signo de corriente alterna a la corriente continua conveniente para optoisolator y luego poner la corriente la resistencia restrictiva y el diodo zener a la salida de rectificador.













Lista de componentes:
C1 470 nF 250V la corriente alterna
R1 10 kohm 1W
D1 el diodo 10-20V zener (cualquier valor en esta gama), 400 poder de mW que tasa
RECT1 Rectivifier acorta 200V el voltaje ratign, al menos 0.1 corriente que tasa
U1 4N27 o CNY17 optoisolator

Otras ideas para detectar la señal de llamada…

Una idea al cual proponen en muchas fuentes es de usar el pequeño bulbo de neón (como aquellos usados como luces en algunos interruptores de red eléctrica) para descubrir la señal de toque. El circcuit propuesto debe unir(conectar) un bulbo de neón y 47kohm resistencias en serie y unir(conectar) esto a la línea telefónica. El bulbo de neón tiene sobre 60V el voltaje de gatillo para comenzar a conducir, tan el estándar 48V el voltaje de batería telefónico no lo alumbra(enciende). Cuando la señal de toque(anillo) de corriente alterna es añadida a aquel voltaje, el voltaje es bastante para alumbrar(encender) el bulbo de neón. El bulbo de neón puede ser usado como el indicador visual o la electrónica pueden sentirlo con la fotoresistencia LDR o el fototransistor.
Si usted no quiere construir su propio circuito del bulbo de neón y la resistencia, hay una solución aún más fácil debe bajar(disminuir) a la ferretería y conseguir a un probador “de coleta”. Esto tiene dos agradable conduce esto uno normalmente empuja en la salida de la pared para probar para el voltaje. Alámbrelo en cambio a la línea telefónica. Esto salva(ahorra) la molestia de tentativa de encontrar el contenedor para la lámpara de neón, y la resistencia (que es MUY NECESARIO, le aseguro).
Un módem esquemático he visto usado el método bastante especial para descubrir señales que suenan: Esto tenía un pequeño condensador en la paralela con contactos de relevo de control de on-hook/off-hook. Este condensador deja a alguna pequeña parte del sonido y señales de toque pasan al transformador telefónico. De este modo aquellas señales de toque pueden ser descubiertas como pequeños pulsos de señal en el transformador secundario (y este circuito también puede ser usado para la detección de señal de Identificación del que llama). El condensador era tan pequeño que la impedancia vista de la línea telefónica se queda bastante alto para no molestar otros equipos en la misma línea telefónica cuando el módem no es ningún en línea

Sobre regulaciones internacionales sonbre los timbres telefonicos

Especificaciones de equipo de terminal de línea telefónica europeas NET4 definen las especificaciones siguientes para el telephoen el circuito de detector que suena.

  • La impedancia en la frecuencia de voz(voto) (200-3400 Hz) debe ser mayor que 10 kohm cuando medido con 0.5V RMS la señal de audio la corriente tomada por el timbre debe ser igual o menos de 5 mA en 35 voltaje de toque(anillo) de V e igual o ledd que 10.7 mA en 75V el voltaje de toque
  •  El measurments es hecho usando 25 Hz tocan la corriente frequnecy.
  • El detector de toque debe trabajar sobre la señal de toque que es la corriente continua 44-58V sumada con 25 +-3Hz la señal de toque(anillo) de corriente alterna en el voltaje recorre 35-75 V.
  •  La resistencia alimenticia para el generador de toque es 800-1710 Hz.
  • El detector de toque no debe descubrir la señal de toque que es la corriente continua 44-58V sumada con la señal de toque(anillo) de corriente alterna de 20-3400 Hz que es menos de 10 V.
  • La resistencia alimenticia para el generador de toque es 800-1710 Hz.

Si el equipo automáticamente responde el equipo debe esperar al menos 1s de la detección de toque hasta que esto se marche – el gancho.



Telephone ringer classification

En regulaciones de FCC estadounidenses necesitan el tipo de timbre para ser especificado sobre el dispositivo. Los tipos posibles son Clasifican un y la B de Clase. Los timbres de B de clase responderán a las frecuencias que suenan de entre 17 y 68 Hertz mientras Clasifican a los timbres responderá a betwwen 16 y 33 Hertz. Clasifique los dispositivos son aquellos viejas campanas típicas telefónicas y prácticamente todos los timbres electrónicos son el tipo de B. Casi todos los dispositivos hechos unirse a las líneas telefónicas hoy son del tipo de B de Clase. El timbre telefónico escribe sobre su dispositivo (si usted vive en EE.UU.) es imprimido sobre la etiqueta adhesiva de FCC sobre el inferior con un número de NUEVA N sobre ello. Usted verá algo como .9B (= la NUEVA N 0.9 Clase B) o 1.0A (= la NUEVA N 1.0 Clase A).

Como hacer que el telefono suene

Las ideas siguientes son simples da la vuelta, que genera el voltaje que suena en la frecuencia de red eléctrica (50 o 60Hz dependiendo(según) el país). Ellos tocarán teléfonos modernos muy bien, pero el sonido de rign no podría ser en realidad el mismo como con el derecho que toca la señal. Si no es un problema, luego continuar. La señal de toque en 50 o 60 Hz no trabaja con los viejos teléfonos que tienen campanas mecánicas en ellos.

Direct connection to mains

Han propuesto a este acercamiento muchas veces en grupos de discusión rec.theatre.stagescraft pero fuerte sugiero para no usarlo. El voltaje de red eléctrica (120V la corriente alterna 60Hz) usado en EE.UU. hace el toque(anillo) de teléfonos moderno, pero es peligroso hacer la conexión directa al voltaje de red eléctrica. Y si usted no usa ningún tipo de limitación de corriente, el teléfono causará el cortocircuito peligroso cuando es recogido. El teléfono destruirá y sacará el humo

50/60Hz ring voltage generated from mains voltage

Si usted quiere usar el circuito muy simple para el toque, yo sugeriría la combinación siguiente: un pequeño adaptador de corriente alterna listo hecho que saca la corriente alterna y un pequeño transformador unido(conectado) a ello. Si usted usa la combinación conveniente tranformer, usted conseguirá el voltaje de corriente alterna agradable 70-90V en usted la frecuencia de voltaje de red eléctrica (50 o 60 Hz). El adaptador listo hecho de la pared proveerá proporcionan el aislamiento del voltaje de red eléctrica y también limitan la corriente en la situación de cortocircuito.
Comination conveniente por ejemplo es el adaptador de la pared que salidas la corriente alterna 8-9V en 200-500 mA unidos(conectados) al transformador que tiene 120V primario, 12V secundario y el poder que maneja la capacidad de pocos vatios. El adaptador de la pared es unido(conectado) al transformador 12V secundario por un botón. Cuando el botón es presionado, hay sobre la corriente alterna 70-90V disponible en la cuerda(curva) primaria del transformador. Para la corriente que lo limita es una idea buena de poner 1 kohm 3W la resistencia en serie con el transformador secundario. Si usted no puede encontrar el transformador dije antes, remeber que muchos transformadores con 220V la cuerda(curva) primaria tiene la conexión de llave de centro para 110V el alambrado de voltaje. Y si no hay el centro dio un toque 220V el transformador, usted siempre puede usar 220V a 24V el transformador. Si su transformador de la pared tiene la posición diferente, la escala los valores del transformador según esto. Los valores componentes en este circuito no son críticos, pero tienen presente que el voltaje del transformador secundario debe ser el rallador thatn el voltaje de salida del adaptador de la pared.
Y para su seguridad, construya este circuito a una caja buena en la cual usted tiene el conector telefónico sobre un lado. Y tenga cuidado con el circuito para no ser sobresaltado porque el voltaje de toque(anillo) de 50/60Hz es más peligroso que lo normal tocan el voltaje.

Metodoss para generar una buen tensión de timbre

Modulo de tiembre

El modo más fácil de conseguir verdadero módulo de toque. Aquellas unidades están disponibles de algunas empresas que hacen convertidores de CORRIENTE continua/CORRIENTE CONTINUA para la industria de telecomunicación. Migh no ser el componente más fácil para ponerse.

Amplificador de linea de 70V

El voltaje de salida de amplificadores PA diseñados para conducir 70V a altavoces(oradores) de sistema de altavoz(orador) tiene bastante voltaje de salida y poder para tocar teléfonos. Si usted tiene viejos este tipo de amplificador que miente(está) en algún sitio, usted puede unir(conectar) la entrada de amplificador al generador fuction y la salida para llamar por teléfono por 1 kohm 3W la resistencia. Cuando usted pone el generador de función generar la onda(ola) de seno en 20-25 Hz en el nivel conveniente para el amplificador, usted tiene un generador de toque(anillo) de nivel ajustable. Por lo general aquellos amplificadores no están bien en el juego de frecuencias traseras debajo de 50 Hz, entonces usted debería intentar frecuencias más altas si esto no trabaja como esperado.

Amplificador de audio y trasnformador

El generador de toque(anillo) de amplitud muy agradable variable puede ser construido del amplificador de audio diseñado para driwing 4 o altavoces(u oradores) de 8 ohmios y tener el poder de salida de 3W o más, 10 ohmios 10 resistencia de W, 220V a 12V el transformador (pocos vatios), 1000 ohmios 3W el generador de función y la resistencia.

             ___________     10 ohm         1000 ohm
            |           |----/\/\/\--+ ||(---/\/\/\---
            |           |            | ||(
Sinewave----| Amplifier |             )||(          Ring voltage out
            |           |            | ||(
            |___________|------------+ ||(------------
                                   Transformer
                                    12V:220V

El circuito es fácil para construir. Una(conecte) la resistencia de 10 ohmios en serie con la cuerda(curva) secundaria del transformador y la resistencia de 1000 ohmios en serie con la cuerda(curva) primaria. Una(conecte) el lado primario tortuoso del transformador a la salida de altavoz(orador) del amplificador. Una(conecte) el teléfono al lado secundario. Las resistencias están en el circuito para limitar la corriente y guardar(mantener) la impedancia bastante alta para el amplificador. Cuando usted ha hecho esto, le une(conecta) el generador de función a la entrada del amplificador y lo pone generar la onda(ola) de seno de 20-25 Hz en el nivel conveniente para la entrada del amplificador. Baje(rechace) el volumen del amplifer. Conecte el amplificador. Dé vuelta el volumen hasta usted oye el teléfono que suena bien. Usted puede comprobar el voltaje que suena con el multimetro si usted la tina para hacerlo al nivel exactamente derecho.

Circuito modificado de potencia tipo inverter

Es posible hacer 17 – 25Hz a.c. de d.c. Un multivibrador simple lo hará. Usted entonces necesita un transistor de poder o similar para dar la salida alta corriente. Un circuito conveniente puede ser modificado del circuito de inversor de poder típico por cambiando los componentes de engranaje de distribución para hacer la frecuencia a la gama de 20-25 Hz. Entonces el transformador tiene que ser seleccionado de modo que esto empareje este uso (para 12V la operación toma una red eléctrica dada un toque por centro 60V (30+30V) secundario y 230V primario).

El teléfono normal que toca la señal que la oficina central envía no es normalmente contirnuous la señal, pero sigue algún modelo. El modelo podría ser 2 segundos por ejemplo de toque sobre, cuatro segundos de y luego otra vez 2 segundos sobre, 4 segundo de etc… El modelo usado puede variar algo del país al país. Si usted quiere generar esta clase de modelo usted necesita un circuito de temporizador que genera 2 segundos sobre y 4 secodns de la señal de salida de tipo. Aquella señal entonces es usada controlar un relevo que cambia el poder de la fuente de poder que va a llamar por teléfono y de. Un 555 temporizador y un relevo amablemente pueden hacer esto. Básicamente usted toma 555 temporizador en el modo normal astable y luego selecciona el valor fo dos resistencias y un condensador. Entonces una(conecte) el relevo a 555 salida, y esto debería hacerlo.

Destellador luminoso para Telefono




Hay situaciones donde un monton de ruido hace imposible oir el sonido  del telefono, para estos ambientes ,este circuito podria  ser util.
Realmente el circuito es bastante sencillo ya que consta de un pequeño limitador formado por C1,D2,D3 y R1, el cual alimenta a U1 (que esta optoaislado del resto del circuito).
Cuando es iluminado U1, la tension de la union entre 5 y 4 de este provoca la conducion de Q1, el cual hara que se cierre el rele.

Esquema















Componentes:




Part

Total Qty.

Description

Substitutions
C1 1 0.47uF 250V Condensador
R1, R2 2 10K Resistencia1/4 W
R3 1 1K Resistencia1/4 W
D1, D2 2 20V 1/4W  Diodo Zenner
D3 1 1N4148 Diodo
Q1 1 2N3904 NPN Transistor 2N2222
U1 1 4N27  optoacoplador
RELAY 1 rele
MISC 1 placa,cables,etc



Notas:

  1. Podria ser necesario un diodo zener de mayor voltaje para D1 y D2.
  2. Se puede usar un simple rele electromecanico en lugar de un rele de estado solido,pero el arco a trave s de los contactos pueden disminuuir considerablemente la vida de este
  3. Asegurese de que no esta conectado a la red  cuando esta instalando o montando el circuito.

Posibilidades multimedia desde el PC a su TV




Hasta hace poco era impensable el gran abanico de posibilidades que al día de hoy nos ofrece  el hardware de los PC actuales en comparación con los antiguos PC’s de tan solo media década: visionar vídeos (en múltiples formatos VCD, DVD, AVI, DIVX, etc.), escuchar   canciones  en MP3, programar, grabar  y por supuesto  ver su película o programa favorito salvándolo directamente sobre el disco duro de su ordenador o ver directamente sobre su monitor las fotos obtenidas  con  su cámara digital, son   maravillas  que poco a poco forman parte de nuestra rutina habitual de vida, y que indudablemente son  posibles  gracias en gran medida al gran avance que ha sufrido tanto el hardware como el software disponible hoy en día  para nuestros PC’s.


Pero desdichadamente  ante esta apasionante carrera multimedia en el seno de las posibilidades del mundo de los PC’s, a poco que  nos demos cuentas chocamos con un pequeño  problema: el estar obligados a  visionar /escuchar yes”>  todas esas maravillas desde  y únicamente el PC (entiéndase a través del monitor  y los pequeños altavoces a él conectados).

Justamente para subsanar este gran inconveniente de interconexión entre dos mundos tan heterogéneos surge el presente artículo que pretende dar un solución tremendamente económica  y sencilla  a este gran problema.

Vista la problemática , de unir mundos tan dispares a los que se supone una distancia de separación media, en el mercado existen varias soluciones que pasamos a analizar de forma sucinta:



  • Transmisión de video /audio por VHF: necesita a ambos lados transmisores, los cuales  según la distancia, deberán estar provistos de etapa de salida booster. Hoy en día actualmente existen soluciones en  SMD para ambos módulos, pero el coste de cada extremo puede rondar los  50 € sin lógica de control. Inconvenientes : no dan una calidad excesiva, precisan de una aparatosa antena  y  además no todas las capturadoras de TV soportan esta banda.
  • Transmisión de video /audio por UHF: necesita a ambos lados transmisores ,los cuales según la distancia deberán estar provistos de  etapa de salida booster (al igual que la solución por VHF). Existen también soluciones en SMD . Inconvenientes : no dan una calidad excesiva, precisan de  antena  y  pueden interferir su emisiones con ciertas emisoras  locales.



  • Transmisión de video /audio  a través de la red : esta solución parece ofrecer unos resultados bastantes aceptables, si  bien hoy por hoy tenemos que descartarlo por su altísimo  coste  de las estaciones: Además gravemente no soportan ambos sentidos de transmisión :video>à PC y  PC >à video (a menos que estemos dispuesto a  duplicar nuestro presupuesto)
  • Repetidores de Infrarrojos: esta solución no es tanto en si para la transmisión de video / audio sino para la gestión cómoda desde el lugar donde este emplazado su TV. Suelen ser circuitos sencillos, pero  tienen algunos inconvenientes: necesitan alcance visual entre equipos y requieren tensión de alimentación para trabajar.
  • Transmisores de 2,4G: esta solución si bien corrige varios todos los aspectos anteriores , exigen de una solución de transmisión video / audio vía radio  a ambos lados por duplicado, con lo cual se encarece terriblemente el resultado final (¡además debemos añadirle los repetidores de infrarrojos!).


Como vemos pues, aunque existen en el mercado soluciones que pretenden atacar el problema desde diferentes flancos, hoy por hoy no existe una solución realmente económica global que nos permita transmitir video y audio desde   nuestro PC  hasta nuestro TV (y viceversa: desde nuestro TV hasta nuestro PC).

Solución global con cableado

Como hemos visto en el mercado  no existen soluciones económicas y de calidad que engloben la  bireccionalidad  de emisión entre video >à PC y PC >à video, por lo que podemos dividir nuestro problema en tres casuísticas:

·        Transmisión video /audio desde PC  hacia TV .
·        Transmisión de video / audio desde TV hacia TV
·        Telemando desde sala de TV a PC

Para conseguir nuestro cometido, con la premisa del mínimo presupuesto, optaremos por un sencilla solución cableada, la cual intentaremos optimizar apara conseguir  todas las funciones requeridas con el mínimo trabajo, precio y la máxima sencillez posible.

Pasando ya a describir la solución cableada, para llevar a cabo los tres puntos comentados con anterioridad, tenemos que realizar las siguientes conexiones siguientes:

Conexiones directas entre TV y PC

Lado Euroconector  PIN Lado PC
Video  OUT 19 Salida video  tarjeta VGA
Masa Vídeo 17 Masa salida video
Video IN 20 Entrada video capturadora de TV
Masa video IN 18 Masa entrada de video
Canal L in 6 Entrada audio L capturadora de TV
Canal R in 2 Entrada audio R capturadora de TV
Masa audio 4 Masa chasis PC
Canal R out 1 Salida audio R tarjeta de sonido
Canal L out 2 Salida audio L tarjeta de sonido
  Salida mando Infrarrojos

Observando la tabla anterior, fácilmente podemos deducir  que para interconectar ambos dispositivos (TV-PC)  necesitaríamos 14 conexiones (4 de video,6 de audio y 5 de control)

Numero conexiones Tipo de
Conexiones
2 video out
2 video in
3 Audio in
3 Audio out
3 Mando infrarrojos
2 Telemando
15 TOTAL

>
Vemos como esta solución exige una cantidad elevada de conexiones, la cual nos obligaría no solo a un desembolso económico importante, sino al uso de un grueso e inmanejable cable que deberíamos llevar  desde nuestro PC hasta nuestro TV.
No obstante, este conexionado  de 15 hilos  es una solución sencilla  para pequeñas distancias  entre ambos aparatos, pero si elige esta opción procure que los cables no sean demasiados largos y por supuesto, ¡apatantallados y de buena calidad!.

No obstante  para minimizar el numero de hilos a distancias razonablemente medias (30 metros  o más) podemos reducir el numero de conexiones  si utilizamos un conmutador audio y video en ambos lados y unificamos las masas de ambos lados , quedando de esta manera el esquema  anterior de 15 pares apantallados ¡queda reducido a tan solo 7 hilos, (¡ es decir a solo 6 hilos con un apantallamiento común!)

Lado PC Lado TV
Entrada /Salida video Entrada / salida video SCART
Salida /Entrada R  audio Entrada / salida L audio  SCART
Salida /Entrada L audio Entrada / salida  R audio SCART
Telemando lado PC Telemando lado TV
Masa chasis Masa general
Salida infrarrojo capturadora Fototransistor infrarrojo

Antes de ponernos manos a la obra, deberemos observar que a mayor distancia, más   atenuación de la señal tendrá y por tanto peor calidad de imagen  y sonido se obtendrá en la televisión del salón. De todos modos,  usando cable de calidad, no debe haber muchos problemas con cables de  hasta 20 metros de longitud o incluso más.


Hardware en su  PC necesario

Afortunadamente los PC’s modernos incluyen  en su mayoría el Hw necesario para poder hacer todas las cosas  que apuntábamos mas arriba (sobre todo en el apartado de video   y audio), si bien con objeto de clarificar ideas junto a un PC medianamente potente (entiéndase  superior a un Intel Pentium 2  o AMD K6 a 500Mhz  con un generoso disco y bus de video AGP) , necesitaremos además los siguientes componentes:
Tarjeta de sonido: hoy en día la mayoría de los ordenadores lo incluyen de serie en placa madre (normalmente compatible con AC3)  por lo que no será un problema  ya que en el caso de que nuestro equipo no lo incluyera , suele ser un componente de un precio mas que moderado.

Tarjeta de video con salida de TV: para poder visionar los contenidos multimedia   sobre  un  sistema de video convencional  necesitamos que nuestra tarjeta de video, además de incluir la salida convencional svga, incluya una salida directa de video compuesto.
Esta posibilidad que hasta hace poco era reserva de tan solo unos pocas tarjetas de video “profesionales” es ya una realidad  habitual en la mayoría de los existentes en el mercado , entre las que se ha impuesto definitivamente en el bus AGP y su opción salida de video compuesto (en adelante lo llamaremos TV-out).
Debe tenerse en cuenta, que su tarjeta de video puede o no tener ambas conexiones (S-VHS y RCA-video), e incluso puede tener otra más, que es una salida digital, apropiada para las pantalla TFT. Si su tarjeta de video no tiene una salida S-VHS o RCA-video, no puede usar la TV para ver el escritorio. En este caso, deberá usar un conversor
VGA-TV, pero francamente, por el precio que tienen, puede comprar una tarjeta con TV-out que además tenga unas buenas prestaciones en 3D ( fundamentalmente para juegos ). No todas las tarjetas del mercado con TV-out son iguales. Algunos fabricantes disponen de una salida de TV-out de mayor calidad, y por tanto, dan una imagen mucho más nítida y definida.

Fabricante Calidad TV
Matrox La mejor calidad; Estupendas para 2D, pero pobres prestaciones en 3D
ATI Excelente calidad de TV-Out. Las Raedon 8500 y superiores dan un estupendo   rendimiento en 3D
nVidia Excelente   calidad de TV-Out. Quizá no llegue a la calidad de ATI. En 3D son todo  un referente.
2Dfx Buena calidad  de TV-Out. Ya no se fabrican.
S3 Buena calidad  de TV-Out. Ya no se fabrican apenas.

Normalmente  las resoluciones que se pueden usar con la TV-Out son las de 640×480 y la   de 800×600, que es más que suficiente para la imagen de TV. Siempre se   deberá escoger la mayor resolución que le permita su tarjeta de video (por ejemplo en el caso de la económica Savage-3D  admite para salida de TV como máximo 640×480 con trae- color)

Capturadora de TV:  para poder capturar secuencias de TV, de nuestro video, cámara de video, nuestro receptor o descodificador de satélite u otra fuente externa, necesitamos de una  tarjeta capturadora de TV que se encargue de esta función.
Aunque esto pueda parecer poco útil en realidad puede ser de gran utilidad ya que nos permitirá salvar  directamente sobre nuestro disco duro cualquier contenido  de video (TV, cámara, descodificador, etc), para luego poderlo visualizarlo directamente desde aquel (en la pantalla del PC y muy pronto es su TV con el circuito que se propone) sin perdida visible de calidad a través del tiempo (ya que el formato de almacenamiento será completamente digital).
Como ejemplo de capturadora destacamos por su gran relación  calidad / precio la Aver-TV  de AverMedia , la cual nos permite por si sola capturar en mpeg1 o mpeg2 directamente (por software) con una calidad mas que aceptable. Además de   sus posibilidades de interconexión (posee entradas de audio y video directas),  se  puede gobernar a  través de un mando a distancia (mas adelante propondremos como podremos usar esto para comandar nuestro PC a distancia  cómodamente gracias a esta posibilidad)



Esquema  Lado Televisor (modulo receptor)

El esquema del circuito no puede ser mas simple, pues  básicamente se trata de  capturar las entradas de audio y video presentes en el euroconector por el lado mas cercano al TV, y no llevarnos estas conexiones a un rele que conmutará adecuadamente estas señales con las  presentes en  los conectores de audio y video que nos vendrán  por toda la casa desde nuestro PC  provenientes del otro modulo  emisor,(¡ aunque en realidad ambos módulos funcionan tanto como emisores como receptores ¡).

Obviamente para hacer esto posible llevaremos junto a las señales de audio y video la señal de mando del rele, el cual será de baja corriente de excitación = 6 v (Véase nota al final de esta sección)

Prestando atención al esquema adjunto, se puede observar como   en reposo los contactos del rele  permiten  pasar  las señales de audio y video a las entradas de audio y video del  euroconector  directamente  sin consumo de corriente alguno , motivo por el cual hemos llamado a este modulo como  “receptor” , ya que este es su funcionamiento por defecto.

Por ultimo para mejorar la funcionalidad de todo el conjunto llevaremos la señal del receptor de infrarrojos de la capturadora   hasta este  modulo, con objeto de poder cómodamente usar nuestro mando a distancia de nuestra tarjeta capturadora junto a nuestro TV .

Montaje

El modulo lo construiremos a partir de un  económico cable universal con 2 euroconectores (que podemos comprar de un importe inferior a 1€), el cual desmontaremos  por un extremo y en el   soldaremos 8 hilos (observe esquema adjunto). Estos hilos  irán  conexionados directamente  a los terminales del rele según el esquema. Realizadas la conexiones del euroconector, nos toca conectar los conectores  de audio y video, para  lo cual conectaremos sendos hilos de los restantes terminales del rele a los RCA hembra (que previamente habremos mecanizado sobre a la caja).

A continuación nos queda conectar la bobina del rele , la cual conectaremos desde la señal de mando proveniente del conector correspondiente. Por último, conectaremos el led rojo (el cual nos avisara de que nuestro circuito esta funcionado en modo emisión (que nos servirá para las capturas de la señal de video de VCR, satélite, cámara, etc. hacia el ordenador), y finalmente conectaremos el jack hembra mono (al cual conectáremos el receptor del mando a distancia de la capturadora).

Nota: Dado que en ocasiones puede ser complicado encontrar relés de 4 circuitos de bajo voltaje, si hay disponibilidad de relés de dos circuitos, se puede sustituir  el relé 4 circuitos por 2  reles en paralelo de dos circuitos  simplemente conectando las bobinas de estos entre si y utilizando los circuitos adecuadamente.
Si además, tampoco se encuentran reles de baja tensión de excitación , la solución mas sencilla consiste en  sustituir el portapilas de 4 pilas AA que nos entrega un tensión de 6V  por otro sistema que nos entregue la tensión requerida para lA excitación de esos: por ejemplo una fuente sin estabilizar variable. Otra solución sería variar con delicadeza y suavidad la distancia entre el brazo y el entrehierro del relé de que dispongamos hasta que funcione correctamente  en torno a unos  6 voltios.

Detalle de conexiones del Euroconector



1 Salida audio derecho
2 Entrada audio derecho
3 Salida audio izquierdo
4 Masa de audio
5 Masa del canal B . Masa de video.
6 Entrada audio canal izquierdo.
7 Entrada inf. B
8 Entrada de video
9 Masa del canal G
10 Línea de interconexión invertida
11 Entrada de información G
12 Línea de interconexión directa
13
Masa del canal R
14 Masa de la línea de intercambio
15 Entrada de información R
16 Conmutación para RGB
17 Masa de video
18 Masa conmutación RGB
19 Salida de video
20 Entrada de video
21 Masa del conector





Esquema lado Ordenador (Modulo emisor)

Si el circuito Emisor era de simple construcción, este otro complementario no puede ser aún más sencillo: simplemente debemos conmutar  una señal de vídeo y dos de audio (versión estereofónica) desde nuestro PC de forma eficiente, al mismo tiempo que debemos proporcionar una señal de mando conveniente para que el otro extremo  se sincronice  adecuadamente con la función que este haciendo este otro extremo.
Para realizar esta conmutación de señales con objeto de realizar el mínimo desembolso, hemos utilizado un simple conmutador universal rotativo de 4 circuitos que configuraremos para 2 posiciones (emisión y recepción): una para la señal de vídeo que deberemos conmutar entre la entrada de la capturadora y la salida de la SVGA, otras 2 (estéreo)  para la conmutación entre la entrada de audio de la capturadora  y la salida de audio de la tarjeta de sonido (esta última  “duplicaremos”  con un simple conversor de 1 jack de 3 ½” a dos jack de 3 ½”) y la última la emplearemos  para el mando del relé en el  lado receptor.
Tal y como se ha descrito en la parte receptora, también trasmitiremos la señal del receptor de mando de infrarrojos de la capturadora  hasta nuestro TV de forma transparente.

Montaje

La forma de conectar  este circuito básicamente gira en torno al conmutador, el cual una vez configurado para dos posiciones (simplemente colocando la arandela sobre al muesca de 2), realizaremos las conexiones hacia los conectores  apoyándonos en el  esquema de conexiones siguiente:

Realizadas las conexiones del conmutador a los conectores, montaremos el pequeño led  (respetando la polaridad), sin olvidarnos de la resistencia limitadora (se puede usar un pequeña placa de montaje cortada a la medida de ambos para facilitar la labor) Por ultimo  conectaremos el porta pilas soldando correctamente el negativo a la masa común y el positivo al conmutador .

DIAGRAMA DE CONEXIONES

Una vez realizados ambos módulos  emisor y receptor y salvada la distancia entre ambos a través de nuestra casa  con un cable adecuado, llega el momento de conectar todos los elementos entre sí.
Para evitar confusiones rotularemos los cables procedentes del modulo emisor: in audio, in video, out audio , out video y mando.
De esta manera conectaremos:

·        out audio a la salida de altavoces de nuestra tarjeta de sonido, por medio de un duplicador de jack  de 3 ½  (una salida la emplearemos para los altavoces de que dispusiéramos y la otra ira a nuestro montaje)
·        In audio ira a la entrada de audio de la capturadora de TV
·        In video  ira a la entrada de video compuesto de la capturadora de TV
·        out video ira a la salida de TV de nuestra tarjeta de  video SVGA
·        -mando lo conectaremos a la salida para el receptor de infrarrojos de nuestra tarjeta capturadora de TV

Realizadas las conexiones con nuestro PC , conectaremos  los cables que vienen desde nuestro TV  en  el orden correcto, para lo cual  etiquetaremos  ambos extremos en todas sus conexiones: video, audio R, audio L  y control.

En el otro extremo desconectemos el euroconector original  que une el TV con el VCR y los reemplazaremos por nuestro montaje  Receptor conectando la parte de la caja de este  al euroconector del TV .
A este solo nos queda  conectarle   el cableado procedente del PC  que igualmente habremos rotulado, el cual conectaremos con cuidado  y siguiendo el orden correcto.
Por ultimo conectaremos nuestro receptor de infrarrojos de la capturadora de TV  al jack correspondiente de la caja receptora y colocaremos la parte visible de este receptor en  un punto que sea alcanzable visualmente desde  donde vayamos a emplear el mando de nuestra capturadora.

Otras configuraciones posibles

Aunque  en este articulo se describe el modo de enviar  audio y video desde nuestro PC a nuestro TV con solo dos sencillos circuitos en ambos extremos, existen no obstante diferentes variantes para resolver el mismo  problema: desde montar la solución al 100% presentada aquí, hasta  realizar solo alguna de las partes o por el contrario realizar una conexión directa (tal y como hemos descrito anteriormente).

La cuestión importante es la funcionalidad  requerida (si se requieren o no ambos sentidos de transmisión)  y analizando el factor distancia sospesar  todas las posibilidades, que a modo de colofón final pasamos a describir a continuación:

 Un solo sentido de transmisión PC-TV

  • Sentido  PC >à TV, es decir para ver contenidos de PC en nuestro TV. Hay varias posibilidades:



-El montaje completo aunque solo utilicemos una funcionalidad: la de  transmisión al receptor . Situaremos el conmutador en posición de Enviar y no necesitaremos alimentar al emisor.
-Montaje cableado  desde video in ,l in , R in del Euroconector ( ver secciones anteriores) hasta la salida de audio de la tarjeta de sonido  y la salida de video de la capturadora.
-Montaje estación emisora y conexión directa en el otro extremo al Euroconector: nos servirá  para simplificar el cableado del PC y al menos por el lado PC quedara preparado para utilizar los dos sentidos. Además  el disponer de conectores comunes de audio y video puede ser  muy interesante para otro usos que se nos ocurra (por ejemplo para conectar una pantalla de TV, etc.) Igualmente pondremos el conmutador del emisor  en Enviar y obviamente  y no necesitaremos alimentar al emisor.
  • Sentido  VCR/TVà PC, es decir para adquisición de video/audio  a través de la capturadora

-El montaje completo aunque solo utilicemos una funcionalidad: la de  recepción. Situaremos el conmutador en posición de Recibir y necesitaremos alimentar al emisor

-Montaje cableado  desde video out ,l out , R out del Euroconector ( ver secciones anteriores) hasta las entrada  de audio y video  de  la capturadora

-Montaje estación emisora y conexión directa en el otro extremo al Euroconector (desde video out ,l out , R out):nos servirá  para simplificar el cableado del PC y al menos por esta parte quedara preparado para utilizar los dos sentidos Además  el disponer de conectores comunes de audio y video puede ser  muy interesante para otro usos que se nos ocurra (por ejemplo para capturar de nuestra video cámara,) Como observación pondremos el conmutador del emisor  en Recibir y  necesitaremos alimentar al emisor
Los dos sentidos de transmisión PCTV

Hay varias opciones de construcción ( las cuales deberían relacionarse con  la distancia entre el PC y la TV)  , las cuales pasamos a describir:

-El montaje completo : tal y como  se ha expuesto para minimizar el impacto del cableado sobre nuestra vivienda  siempre que se cuente con distancias moderadas
-Montaje cableado  directo  desde nuestro PC a nuestro TV: solución adecuada para distancias muy cortas  por  su gran simplicidad , aunque esto conllevará un cierta engorrosidad por el gran numero de cables presentes
Para su confección correcta léase el primer esquema que se presenta en paginas anteriores

-Montaje estación emisora y conexión  en la parte de  TV a un conmutador  manual ( u otro semejante a l de parte transmisora): Solución poco aconsejada que solo se recomienda en el caso de no poder adquirir el rele de 4 circuitos( ver texto en lista de componentes) Obviamente si no usamos el receptor tampoco tendemos que alimenta al emisor.

Listado de componentes



  • 1 Rele  de 6v, 4 circuitos ( RL –303 MOLGAR) (**)
  • Un conmutador universal 2 posiciones 4 circuitos
  • 1 porta pilas de 4 unidades tipo AA (***)
  • 1 cable universal con dos Euroconectores
  • 2 conectores RCA machos de diferentes colores
  • 6 conectores RCA machos de diferentes colores (*)
  • 6 conectores RCA hembras  (*)
  • 4 conectores tipo jack 3 ½”  machos estéreo
  • 3 conectores  jack 3 ½” Stereo  hembra de montaje
  • 1 jack duplicador estéreo 3 ½” a 2 3 ½”
  • 2 resistencias 1k2 ¼ W
  • 2 Leds rojos
  • 2 Portaleds


*- Tanto los 8 conectores RCA machos como los 8 RCA hembra pueden ser sustituidos por cualquier tipo de conector  que se desee (siempre que soporten  las 7 conexiones: video , R, L , control, mando y masa).Incluso si la instalación se prevé fija  pueden ser reemplazados por dos sencillas fichas de empalme (de las utilizadas  en electricidad)

** Si  hay imposibilidad de encontrar este rele podemos probar  con otro rele de mayor tensión de  excitación (siempre que no se dispare en precio o en volumen)  o también existe la posibilidad de conectar dos reles de dos circuitos en paralelo( para obtener los 4 circuitos) : uniendo simplemente  las  dos   bobinas entre si, y utilizando cada uno de los circuitos tal y como se propone para un solo rele

*** Si  se desea se puede alimentar el circuito en lugar de 4 pilas de 1,5  con un simple alimentador no estabilizado de 50mA o mas . También otra solución económica es conseguir la tensión de alimentación del propio PC a través de un derivador del teclado o ratón tipo  PS1  :obtendremos de esta forma una tensión de unos 5v estabilizados , pero! ponga atención en manipular esta tensión pues puede dañar la placa madre!



Problemas mas comunes:

No consigo ver la salida del PC en la TV por la entrada del euroconector

– Es posible que su televisor no acepte la entrada de vídeo por euroconector a menos que esté también conectado el pin o patilla 8, que tiene diversos nombres: Estado de CVBS
Tensión de conmutación ,Conmutación AV/TV, etc
Algunos televisores, como por ejemplo el Panasonic TX-14B3TC, no dejan pasar la señal de video por su entrada scart o de euroconector, a menos que el pin o patilla 8 esté activado (+12 V.).
Si la TV está conectada a un grabador de vídeo, es la salida scart del grabador la que se encarga de suministrar esa tensión de 12 Voltios (cuando está en la función play, al menos).
En el caso del televisor mencionado, esta funcionalidad no debería ser problema, ya que está provisto de una entrada frontal alternativa de RCA de audio y video, que no debe necesitar señal de conmutación.
Los televisores que tienen únicamente entrada scart o de euroconector no suelen requerir tensión de conmutación, en previsión de que algunos dispositivos (por ejemplo, un PC) no la suministren.
No obstante, puede darse algún caso que no deje alternativa. Si tiene algún indicio claro de que te ocurre esto, póngase en contacto directamente con el fabricante o distribuidor, y realícele la consulta con todos los datos de que disponga, para corroborar si efectivamente su modelo de TV funciona así



 Una vez conectados los cables ¿hay que hacer algo más?

– Si usamos la SALIDA del ordenador hacia la ENTRADA del vídeo/TV hemos de activar la salida de TV de la tarjeta de vídeo/capturadora. En muchos casos, para poder activar esta salida es necesario que el aparato de destino esté conectado y encendido, de modo que el cable de señal o de lo contrario la tarjeta piensa que todavía no está conectada. De ser necesario, ajustaremos el volúmen general para adecuarlo a nuestras necesidades. Se recomienda usar Windows Media 6.4 para las reproducciones por consumir muy pocos recursos y por que hace desaparecer el ratón a los pocos segundos de dejar de moverlo a pantalla completa. Windows XP no lo muestra por defecto, pero lo puedes encontrar aquí. C:\Archivos de programa\Windows Media Player\mplayer2.exe

– Si capturamos enviando la SALIDA del vídeo/cámara a la ENTRADA de la capturadora hemos de asegurarnos de que le estamos indicando al programa de captura que “vea” y “escuche” en el lugar correcto. En el caso de una sintonizadora habrá que decirle al programa de captura si el vídeo le viene por la conexión SVHS, RCA o RF (SVHS o RCA para otras capturadoras) y en cuanto al sonido hemos de comprobar dos cosas:

1. Que en el caso de tener activas más de una tarjeta de sonido le hemos indicado a Windows que use para grabar la tarjeta a la que hemos conectado el cable de audio. Pulse  con el DERECHO en el icono del altavoz junto al reloj de windows y luego en “Ajustar las propiedades del audio”,en el apartado “Audio” se define qué tarjeta se usa para reproducir y cuál para grabar.

2. Que en el panel de control de volumen está seleccionada, y no silenciada, la entrada que queremos grabar .A la hora de escuchar, se pueden oír simultáneamente diversas fuentes de audio como entrada en línea, micro, sonidos del sistema, etc. Sin embargo a la hora de grabar hemos de elegir UN ÚNICO disposivo. Hemos de comprobar:

    A. Que la entrada de audio usada NO está silenciada -> Pulse dos veces sobre el icono del altavoz y compruebe que la entrada de línea, por ejemplo si es que captura el audio por ahí, aparece y además NO está silenciada. Si no aparece, vaya a “Opciones -> Propiedades” y marca la casilla correspondiente .Por ultimo asegúrese de  que en “Dispositivo mezclador” está seleccionada la tarjeta correcta en caso de tener más de una.

B. Que la entrada de audio elegida (entrada de línea, por ejemplo) está seleccionada como entrada de grabación. Vaya  a Opciones -> Propiedades -> grabación”

Ya   tengo todo preparado y listo para funcionar, pero no logro ver nada   en la televisión. ¿Qué ocurre?
Para poder  ver la imagen en la televisión, primero debe activar la salida de  TV-out de su tarjeta de video. Bajo Windows, normalmente eso se   hacer desde las Propiedades de  Pantalla->Configuración->Opciones Avanzadas. Además, los controladores nativos de Windows, no suelen tener soporte para la   TV-out. Lo mejor es que siempre tenga instalados los últimos controladores disponibles para su tarjeta de video, que podrás  descargar desde la pagina web del fabricante de la tarjeta de video.

e activado la TV-out, pero sigo sin ver la imagen en la  televisión.
Recuerde que la imagen llega por el Euro conector, así que debe poner el canal apropiado de su televisión (normalmente se llama EXT o AV).

¿Puedo   grabar en una cinta de vídeo la imagen del escritorio?
Por  supuesto, es exactamente lo mismo que grabar de su decodificador de satélite o de la cámara de video (pero lógicamente estos estarán apagados pues le inyectaremos un señal externa) ,Bastara con  disponer del dispositivo que en este articulo  proponemos en modo “transmisión” , es decir la salida de TV-Out  y la de tarjeta de sonido  se envían  a la entrada de euroconector del video.

  Mi televisión no tiene Euroconector. ¿Puedo conectar la TV-Out de      otra forma?
Si tiene    un video junto a esa televisión, puede usar el Euroconector del   video para conectar la TV-Out de la tarjeta de video, y luego usar la salida de cable coaxial del video para conectarlo a la  televisión.

Ya tengo todo funcionando correctamente, pero en la televisión se ven unos bordes negros. ¿Puedo evitarlos?
Pues eso  ya depende de su tarjeta de video. La propia ventana de  configuración de la TV-Out de su tarjeta de video puede tener la     opción de hacer más grande o más pequeña la imagen. Jugando con  esta opción, puede minimizar el tamaño de esos bordes  negros.
Si su tarjeta de video lleva un chip de nVidia, prueba a usar el TVTool,  que arregla este problema.

Tengo   todo perfectamente conectado, pero la imagen que obtengo en al televisión está en blanco y negro ¿Qué he hecho mal?
Asegúrate que  has seleccionado el sistema de video PAL o PAL.-B, que es el que se usa en   España.

Veo  perfectamente el escritorio en al televisión, pero cuando pongo una

película, solo veo la pantalla en negro.
Seguramente   tengas activado el modo overlay en su reproductor de video. Desactive esta opción y muy probablemente puedas ver sin problemas la película en su televisión.

Me da error al grabar en la capturadora .

Errores de “Kernel provocó un error…” , “XXX provocó un error..” o “Cannot Record” pueden ser debidos al intentar grabar, debido a diversas causas:
– Si está usando los drivers WDM que le permiten grabar en MPEG puede que necesite más potencia pues los requisitos mínimos de sistema son de un Pentium III a 450 Mhz. con 128 Mb RAM. Incluso puede que le permita grabar en MPEG I perfectamente pero le ocurra este fallo al intentar grabar con más calidad, mejor resolución o en formato MPEG II .
– Otra causa puede ser una incorrecta instalación de los drivers o fallo de la aplicación, por lo que se le aconseja la desinstalación de los anteriores drivers y aplicación y luego su reinstalación (mire en las FAQ’s  en la pagina web del fabricante de su tarjeta para las ayudas en la desinstalación y reinstalación)
– Otra posible solución si usa Windows 95/98/98SE/ME/2000 y tiene la posibilidad de instalar el FILTERSDK es ejecutar este programa.
– También puede probar a reinstalar el Sistema Operativo desde el principio y tener así el sistema “limpio” para realizar estas pruebas, por si fuera el propio Windows el que creara estos problemas.



No se graba la imagen en la capturadora , pero si que escucho el sonido.

Cuando al reproducir el vídeo que ha grabado no observa imagen pero si que escucha sonido, puede deberse a diversas causas:
– Si está usando los drivers WDM que le permiten grabar en MPEG puede que necesite más potencia pues los requisitos mínimos de sistema son de un Pentium III a 450 Mhz. con 128 Mb RAM. Incluso puede que le permita grabar en MPEG I perfectamente pero le ocurra este fallo al intentar grabar con más calidad, mejor resolución o en formato MPEG II
-Otra causa puede ser una incorrecta instalación de los drivers o fallo de la aplicación, por lo que se le recomienda la desinstalación de los anteriores drivers y aplicación y luego su reinstalación
– Otra posible solución si usa Windows 95/98/98SE/ME/2000 y tiene la posibilidad de instalar el FILTERSDK es ejecutar este programa.
-También puede probar a reinstalar el Sistema Operativo desde el principio y tener así el sistema “limpio” para realizar estas pruebas, por si fuera el propio Windows el que creara estos problemas.

No se oye el sonido de mi tarjeta TV.

– Asegúrese de tener conectado la salida AUDIO OUT de su tarjeta capturadora a la entrada AUDIO IN de su tarjeta de sonido mediante el latiguillo que se incluye. Si está usando una fuente de video distinta a la Antena RF, deberá suministrarle la correspondiente señal de sonido a la capturadora mediante su toma AUDIO IN.
– Si está todo lo anterior correctamente conectado y sigue sin oirse nada, puede probar a conectar unos auriculares a la salida AUDIO OUT de su capturadora, y comprobar si llega señal:
-Si a través de ellos todo suena bien, el problema estará en su tarjeta de sonido.
-Si en cambio, no llega sonido a los auriculares, vuelva a conectarlo como estaba antes. Para resolver este problema, deberá abrir el control de volumen de Windows y seleccionar la entrada de audio correcta

Cómo puedo grabar en mpg?

Los drivers VXD le permiten grabar en .avi y fueron diseñados para sistemas operativos win9x. Los nuevos drivers WDM graban en mpg y son propios de Win2000 y Win XP. Por defecto en la instalación de los drivers para W9x se instalan los vxd (puede reconocerlo porque en el administrador de dispositivos aparecen sólo 2 dentro del apartado de “dispositivos de sonido, vídeo y juegos”). Pero puede cambiarlos por wdm y aprovechar las posibilidades de su tarjeta. De este modo tiene que desinstalar primero la aplicación AVerTV de su sistema y seguidamente desinstalar los drivers

By Carlos Rodriguez Navarro

–>

Conectando Arduino con un USB Tri-band GPRS Modem / Cell Phone Radio(GSM 900/1800/1900Mhz)


Este articulo trata sobre el uso estándar GSM comandos AT,mediante  un programa que se ejecuta en Arduino puede realizar y recibir llamadas, enviar y recibir SMS,  disparar fotos o  acceder a Internet mientras que se optimo tanto  el nivel de la batería la intensidad de la señal y el estado de conexión. Para muchas de estas tareas cualquier teléfono antiguo funciona bastante bien, sin embargo, hay veces  se necesita una pieza especializada de hardware especial :en este caso  la placa Arduino Shield usando USB Host.


Tri-banda USB Modem GPRS de DealExtreme es un teléfono celular GSM ordinario menos teclado, la pantalla, la batería y el micrófono incorporado / altavoz. Lo que queda hace caro (~ $ 25), ligero (25 gramos) y compacto (véase el cuadro del título) GSM / GPRS módulo para su uso en proyectos de bricolaje. Es compatible con un subconjunto de comandos estándar GSM, así como algunos otros propietarios. El módem está construido alrededor de BenQ M23 GSM / GPRS módulo inalámbrico y utiliza Prolific PL-2303 USB-to-serial converter. Como se explica en esta página, el PL-2303 en el módem utiliza no predeterminado PID USB, asegúrese de descargar la última versión de la biblioteca, que de forma transparente admite PIDs.

Para explorar la funcionalidad de este dispositivo se puede escribir un sencillo programa que se base en el terminal Xbee. El programa inicializa el PL-2303 y espera la entrada del usuario que pasa pulsaciones de teclas para el módem y la visualización de las respuestas a la pantalla. Vamos a correr y ver lo que este pequeño módem es capaz de hacer.

Durante el funcionamiento normal, el sistema puede ser alimentado por USB, dependiendo de tu placa Arduino puede que tenga que desconectar el modem durante la programación. Todas las interacciones se producen a través del emulador de terminal se ejecuta en un PC – . El uso de serie del monitor integrado en Arduino IDE no es recomendable. El módem necesita tarjeta SIM para activar la función, uso SIM de prepago de T-Mobile y también utilizado con éxito con AT & T.

Si todo está conectado correctamente croquis te mostrará el siguiente:

Start
PL Init
Addr:1
NC:1
0000: 09 02 27 00 01 01 00 A0 FA 09 04 00 00 03 FF 00
0010: 00 00 07 05 81 03 0A 00 01 07 05 02 02 40 00 00
0020: 07 05 83 02 40 00 00 Conf.Val: 01
Iface Num: 00
Alt.Set: 00
Endpoint descriptor:
Length:         07
Type:           05
Address:        81
Attributes:     03
MaxPktSize:     000A
Poll Intrv:     01
Conf.Val: 01
Iface Num: 00
Alt.Set: 00
Endpoint descriptor:
Length:         07
Type:           05
Address:        02
Attributes:     02
MaxPktSize:     0040
Poll Intrv:     00
Conf.Val: 01
Iface Num: 00
Alt.Set: 00
Endpoint descriptor:
Length:         07
Type:           05
Address:        83
Attributes:     02
MaxPktSize:     0040
Poll Intrv:     00
Conf:1
PL configured





1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38



El último mensaje (línea 38) muestra que la PL-2303 ha sido reconocido y configurado con éxito. Tipo en el teclado y pulse Enter. Si aparece OK en la línea siguiente, el módem está vivo y contestador.

...
Conf:1
PL configured
at
OK

Ahora vamos a ver si el módem está conectado a una red. Tipo de creg +? y pulse Intro:

at+creg? +CREG: 0, 1   OK

El segundo número de respuesta indica el estado de la inscripción. Mi salida (1) significa que el módem está felizmente registrado en la red doméstica. Otros números que se pueden ver son “0” – no hay servicio “, 2” – la búsqueda de operador “3” – rehusadas para su registro. Si el módem está registrada, es posible determinar el operador celular: at+cops? +COPS: 0,0,”T-Mobile 260″ OK Cuando el módem está en línea, podemos hacer algo útil. Ya he enviado varios mensajes de texto a este número, vamos a echar un vistazo a ellos mediante el uso de comandos CMGL:

at+cmgl=1 +CMGL: 1,1,,50 07912160130320F8040B919127163673F500001101814190044A23F3F61C6496BFDBA0F3FB7D6697152D503BACAFCBDF76C0B91D4EB35DE3771B +CMGL: 2,1,,57 07912160130320F5040B919127163673F500001101814124244A2B66F9BB0D3ABFDF677619447F83885850FB4D2EB7152D503BACAFCBDF76C0B91D4EB35DE3771B +CMGL: 3,1,,53 07912160130320F8000B919127163673F500001101817184554A26F4F29C0E9A81CCF2771B747EBFCFECB2A2056A87F575F9DB0E38B7C369B66BFC6E03 +CMGL: 4,1,,53 07912160130320F8040B919127163673F500001101817145154A26F4F29C0EA281CCF2771B747EBFCFECB2A2056A87F575F9DB0E38B7C369B66BFC6E03 OK

Lo que se ve es la salida en el llamado formato PDU. Muchos dispositivos GSM tienen el formato convertido en el momento del encendido. Está bien para ordenadores, pero no es tan fácil para los seres humanos. Por suerte para nosotros, este módem también soporta el modo de texto SMS, que se puede activar mediante las teclas + CMGF comando:

at+cmgf=1 OK at+cmgl=”ALL” +CMGL: 1,”REC READ”,”19725555555″,,”11/10/18,14:09:40-36″,145,35 sms from google – m…[email protected] +CMGL: 2,”REC READ”,”19725555555″,,”11/10/18,14:42:42-36″,145,43 from google to DX modem – m…[email protected] +CMGL: 3,”REC READ”,”19725555555″,,”11/10/18,17:48:55-36″,145,38 test 3 from google – m…[email protected] +CMGL: 4,”REC READ”,”19725555555″,,”11/10/18,17:54:51-36″,145,38 test 4 from google – m…[email protected] OK

El envío de mensajes es también fácil. Esto se hace usando el comando + CMGS. El comando tiene el número de teléfono del destinatario como un parámetro y envía un mensaje donde se puede introducir un mensaje. Fin del mensaje se indica pulsando Ctrl + z, asegúrese de que su programa de terminal pasa este código sin cambios al módem (masilla funciona correctamente aquí). Aquí está un ejemplo:

at+cmgs=”19725555555″
> test from T-Mobile to google
>
+CMGS: 34

OK

Hay mucho más que se puede hacer con este módem (o en cualquier teléfono GSM para el caso). Algunas cosas, como hacer o recibir llamadas, es bastante fácil de hacer, mientras que otros, como acceso a internet, requeriría algo de programación adicional.

Enlace original aqui

Conectando Arduino con un telefono móvil


Una de las principales motivaciones para la adición de código asincrónico apoyo del CDC para rev.2.0 de la Biblioteca Host USB iba a ser capaz de utilizar teléfonos celulares en los proyectos de Arduino – establecer un intercambio de datos simple a través de SMS, tomar fotos o conectarse a Internet. Los teléfonos de segunda mano son baratas pero muy capaz. Además, M2M (máquina a máquina) tarjetas SIM comienzan en $ 4 – $ 6/mes, algunos incluso permiten gratis SMS entrantes. Todo lo que hace que un teléfono celular es una opción atractiva para los proyectos de comunicación aficionados. En este post, voy a estar hablando de fundamentos de la telefonía celular con puerto de datos y comandos AT. También voy a presentar un bosquejo simple emulador de terminal – para usar el código que se necesita una placa Arduino, USB Host Shield, así como USB Host Shield 2.0 biblioteca.
Modernos (<10 años) teléfonos han interface estándar de chips GSM implementado y accesible a través de la llamada “puerto de datos”. La más antigua de teléfonos implementar nivel TTL interfaz serie asíncrono por medio de la “costumbre” cable de datos USB, que es sólo conector propietario en un extremo, un conector estándar USB en el otro extremo, y USB-to-serial chip convertidor (casi siempre Prolific PL2303) entre ellos. Entrada más reciente teléfonos celulares tienen USB a serie convertidor integrado. Motorola teléfonos por lo general terminará puerto de datos estándar mini-USB, otros, como Samsung y Sony Ericsson, utilice cable de propiedad. El convertidor de USB a serie en estos teléfonos es casi siempre de tipo estándar CDC ACM.Muchas de las funciones del teléfono que se puede acceder por los comandos AT, similares a los comandos usados para controlar módems Hayes teléfono. Comandos estándar GSM están definidos en 3GPP TS 07.07 (busque la última versión, que es 7.8.0). Fabricantes de teléfonos celulares también definir sus propios comandos AT. En la documentación de los comandos AT generalmente se presentan en mayúsculas, sin embargo, la mayoría de los teléfonos aceptar minúsculas igual de bien. Un comando irá seguida de CR, LF (generalmente la tecla Enter). Si un comando es aceptado, bien sea devuelto, junto con la respuesta. Si el comando no es reconocido, se devuelve un error. Algunas órdenes serán aceptadas en ciertos estados teléfono y rechazado en otros.



Hay varias variantes de la invocación de cada comando:

Ejecute Esta variante se utiliza para los comandos que no requieren parámetros. El formato es ATcommand. Por ejemplo, el comando siguiente devuelve fuente de energía y el nivel de carga de la batería:

AT + CBC
+ CBC: 2,66

Aceptar

La respuesta significa que un teléfono se alimenta de la fuente de alimentación externa (2) y el nivel de la batería es 66 por ciento.

Prueba Esta variante se utiliza para parámetros de consulta y sus valores para el comando. El formato es ATcommand =?.

AT + CIND =?
+ CIND: (“Voice
Aceptar

Este comando muestra todos los indicadores disponibles en la pantalla del teléfono, y sus posibles valores.

Obtenga Esta variante se utiliza para consultar la configuración actual para el comando. El formato es ATcommand?.

AT + CIND?
+ CIND: 0,1,0,0,4,0,0
Aceptar

En comparación con la producción de la anterior “Test” variante de la misma orden, podemos ver que el “Servicio” indicador en la pantalla del teléfono está encendido y “señal” se encuentra en el nivel 4.

Set Esta variante se utiliza para cambiar la configuración para el comando. El formato es ATcommand = param param ….

AT + CKPD = “1”
Aceptar

Este comando simula pulsar una tecla en el teclado del teléfono. La tecla pulsada es el número “1”.
Respuesta no solicitada es la salida de algún otro evento de resultado del comando. El formato es COMANDO +: resultado. Es el mismo que sans comando de respuesta propio comando. Echa un vistazo al siguiente ejemplo:
Un comando + CMER activa o desactiva el envío de códigos de resultado no solicitados en el caso de piezas prensadas clave, cambios de pantalla, y los cambios indicador de estado. Los parámetros para este comando son los siguientes:

AT + CMER =?
CMER +: (0,3), (0,1,2), (0), (0,1,2), (0)
Aceptar

El primer parámetro establece el modo de salida, tres parámetros siguientes activar la salida o encender el teclado, la pantalla y los indicadores. Último parámetro controla el almacenamiento en búfer. El Motorola RAZR, el estado por defecto de este comando es la siguiente:

AT + CMER?
+ CMER: 0,0,0,0,0
Aceptar

lo que significa que todas las respuestas apagado. Ahora bien, si nos volvemos informar y establecer teclado para el:

AT + CMER = 3,1,0,0,0
Aceptar

y empezar a presionar botones en el teléfono, vamos a ver lo siguiente:

+ CKEV: “E”, 1
+ CKEV: “E”, 0
+ CKEV: “1”, 1
+ CKEV: “1”, 0
+ CKEV: “2”, 1
+ CKEV: “2”, 0
+ CKEV: “3”, 1
+ CKEV: “3”, 0
+ CKEV: “E”, 1
+ CKEV: “E”, 0

Aquí, “E” significa “rojo” botón (el que se utiliza para encender teléfono encendido / apagado, terminar una llamada, cancelar una acción y muchas otras cosas), “1”, “2” y “3” son botones numéricos, y el número después de la coma significa “prensa” si 1 y “liberación” si 0. Ahora es evidente que por primera vez pulsado “Red” para encender la pantalla, entonces pulsa “123” y luego presionar “Red” de nuevo para borrar los dígitos.

El siguiente esquema es un programa de terminal simple. Sólo bucle principal se muestra el texto completo está disponible en el directorio examples en Github. Compilar, De carga, conecte el teléfono al escudo de host USB y abra la ventana de terminal. Si un teléfono es detectado correctamente, croquis salidas descriptor de configuración y espera a la entrada del teclado.

void loop()
{
    Usb.Task();

if( Usb.getUsbTaskState() == USB_STATE_RUNNING )
{
uint8_t rcode;/* reading the keyboard */
if(Serial.available()) {
uint8_t data= Serial.read();
/* sending to the phone */
rcode = Acm.SndData(1, &data);
if (rcode)
ErrorMessage(PSTR(“SndData”), rcode);
}//if(Serial.available()…delay(50);/* reading the phone */
/* buffer size must be equal to max.packet size */
uint8_t buf[32];
uint16_t rcvd = 32;
rcode = Acm.RcvData(&rcvd, buf);
if (rcode && rcode != hrNAK)
ErrorMessage(PSTR(“Ret”), rcode);if( rcvd ) { //more than zero bytes received
for(uint16_t i=0; i < rcvd; i++ ) {
Serial.print(buf[i]); //printing on the screen
}
}
delay(10);
}//if( Usb.getUsbTaskState() == USB_STATE_RUNNING..
}

Cuando un host USB envía en la solicitud de transferencia en el teléfono, no sabe cuánto se reciben los datos. Podría ser un byte o podría ser un paquete grande. Es por eso que el búfer asignado en la línea 22 debe ser igual a la cantidad máxima posible de datos, tamaño de punto final, es decir de Max.packet. La mayoría de los teléfonos tienen Max.packet tamaño de 32 bytes, una notable excepción de Samsung (64 bytes). Si usted ve símbolos extraños y ocasional restablece Arduino mientras se emite grandes cantidades de datos, compruebe Max.packet tamaños de puntos finales a granel y aumentar el tamaño del búfer en consecuencia.Líneas 10-16 contienen el envío de parte de la terminal. Búfer del teclado y se comprueba si no está vacío, un carácter se lee y envía al teléfono (línea 13, Acm.SndData ()). El resto del bucle () está leyendo el teléfono y es un poco más complicada.

La solicitud se envía en línea 24. Una propiedad importante de Acm.RcvData () es que devuelve el número real de bytes recibidos del punto final. El bucle en líneas 28-32 usos rcvd como un contador de bucle, de esta manera, sólo una parte de la memoria intermedia llena durante la transferencia será impreso.

Ahora vamos a empezar nuestro terminal. Una vez que una sesión de terminal está abierto, los comandos se pueden introducir desde el teclado. Para comprobar si la conexión es de tipo directo, en y pulse Intro. Si el teléfono está vivo, usted debe ver que responder con OK. El comando siguiente para intentar es AT + CLAC. Este comando muestra todos los comandos admitidos. Otros comandos pueden ser juzgados “a mano”; también, es posible obtener códigos de clave con AT + CMER, como se ha descrito anteriormente.

Tan fresco como puede parecer, la introducción de comandos desde el teclado no es muy útil para la automatización. Es deseable contar con funciones para llamar a números, enviar y recibir mensajes SMS y navegar por Internet. Por suerte para nosotros, este software ya se están desarrollando. Hay varios escudos GSM en el mercado, y GSM / GPRS módulos de estos escudos se basan en son casi idénticos a los teléfonos GSM. Por ejemplo, yo era capaz de seguir la mayor parte de este tutorial utilizando teléfono Motorola RAZR. Algunos comandos son diferentes, pero la mayoría del trabajo. Muchos de los comandos descritos en esta página también funcionan. Finalmente, está muy bien escrita GSM Zona de juegos Arduino Library, que puede ser fácilmente modificado para utilizar métodos USB para enviar / recibir datos al teléfono. Estoy pensando en buscar en él después de la finalización de la nueva biblioteca de host USB.

Por último, quiero hablar un poco acerca de la compatibilidad. Revisé este boceto con Motorola RAZR, Motorola y Samsung V220 A-777. Teléfonos Motorola trabajar fuera de la caja, Samsung necesita cambiar el tamaño buffer. También traté de Sony Ericsson TM-506 y TM 717– el descriptor de configuración en estos teléfonos es muy complejo y el método Init () no les inicializar correctamente. Este problema se solucionará en el futuro. También tengo curiosidad acerca de otros teléfonos – por favor, hágamelo saber si su teléfono trabajado con este sketch.

fuente original : https://www.circuitsathome.com/mcu/programming/interfacing-arduino-to-a-cellular-phone

Acceso por telnet a MF10E


Para configurar este router accederemos a la ip de gestion ,nos conectaremos por cable ethernet y desde linea de comandos haremos un ipconfig (este comando va sin mas parametros) tomando la ip (donde pone “Puerta de enlace predeterminada”).En mi caso es la 192.168.0.1 por lo que nos iremos a nuestro navegador favorito y haremos http://192.168.0.1.

Bin esa es la manera  “amigable” de hacerla, pues tambien podemos hacer un telnet al puerto 4719  a la IP del router 192.168.0.1  ,   con el usuario admin y el password admin y podras entrar al router con independencia de lo que hayas puesto en la interfaz web. Como el sistema que tiene es el busybox,puedes intentar cambiar la clave con ayuda dechpasswd, pero dicha clave no quedará almacenada por este sistema en la nvram, y por tanto se perderá cuando se resetee la estación base.

Captura





Es curioso pues  tanto para el modelo de Vodafone como  el que comercializa Movistar  tienen el mismo problema. De hecho, el servidor telnetd se arranca desde el script /etc_ro/rcS y pone bastante clarito que es para debugging:

#for telnet debugging
telnetd &



La información por defecto que utiliza para generar el passwd de escucha del shell está en el fichero /etc_ro/default_parameter, que está situado en un sistema de ficheros de sólo lectura, por lo cual no se puede modificar. Sin embargo, los parámetros que están en dicho fichero se pueden almacenar en la nvram del sistema, y existe un comando, nvram_get que nos puede servir para ver los valores de los mismos. Así, con los siguientes comandos podemos ver cual es las contraseñas por defecto del sistema:

-> nvram_get Password
admin
-> nvram_get Login
admin
->

Por supuesto, existe el correspondiente comando nvram_set que nos puede servir para establecer la contraseña que queramos y posteriormente, apagando la base wifi desde la web, quede almacenada en la nvram, dejando cerrado el pequeñoboquete de seguridad que nos ofrece ZTE y Vodafone:

-> nvram_set Password XXXXXXX

Ojo, hay que respetar las mayúsculas y minúsculas, y una vez que se ha establecido la contraseña. Pero falta un paso más para que la contraseña quede almacenada en la NVRAM. Hay que hacer en apagado ordenado de la base. Para ello, es necesario desde la interfaz web, irnos al menú avanzado y pulsa en Apagar.





Más info aqui

Conectando Arduino con un USB Tri-band GPRS Modem / Cell Phone Radio (GSM 900/1800/1900Mhz)


Este articulo trata sobre el uso estándar GSM comandos AT,mediante  un programa que se ejecuta en Arduino puede realizar y recibir llamadas, enviar y recibir SMS,  disparar fotos o  acceder a Internet mientras que se optimo tanto  el nivel de la batería la intensidad de la señal y el estado de conexión. Para muchas de estas tareas cualquier teléfono antiguo funciona bastante bien, sin embargo, hay veces  se necesita una pieza especializada de hardware especial :en este caso  la placa Arduino Shield usando USB Host.


Tri-banda USB Modem GPRS de DealExtreme es un teléfono celular GSM ordinario menos teclado, la pantalla, la batería y el micrófono incorporado / altavoz. Lo que queda hace caro (~ $ 25), ligero (25 gramos) y compacto (véase el cuadro del título) GSM / GPRS módulo para su uso en proyectos de bricolaje. Es compatible con un subconjunto de comandos estándar GSM, así como algunos otros propietarios. El módem está construido alrededor de BenQ M23 GSM / GPRS módulo inalámbrico y utiliza Prolific PL-2303 USB-to-serial converter. Como se explica en esta página, el PL-2303 en el módem utiliza no predeterminado PID USB, asegúrese de descargar la última versión de la biblioteca, que de forma transparente admite PIDs.

Para explorar la funcionalidad de este dispositivo se puede escribir un sencillo programa que se base en el terminal Xbee. El programa inicializa el PL-2303 y espera la entrada del usuario que pasa pulsaciones de teclas para el módem y la visualización de las respuestas a la pantalla. Vamos a correr y ver lo que este pequeño módem es capaz de hacer.

Durante el funcionamiento normal, el sistema puede ser alimentado por USB, dependiendo de tu placa Arduino puede que tenga que desconectar el modem durante la programación. Todas las interacciones se producen a través del emulador de terminal se ejecuta en un PC – . El uso de serie del monitor integrado en Arduino IDE no es recomendable. El módem necesita tarjeta SIM para activar la función, uso SIM de prepago de T-Mobile y también utilizado con éxito con AT & T.

Si todo está conectado correctamente croquis te mostrará el siguiente:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
Start
PL Init
Addr:1
NC:1
0000: 09 02 27 00 01 01 00 A0 FA 09 04 00 00 03 FF 00
0010: 00 00 07 05 81 03 0A 00 01 07 05 02 02 40 00 00
0020: 07 05 83 02 40 00 00 Conf.Val: 01
Iface Num: 00
Alt.Set: 00
Endpoint descriptor:
Length:         07
Type:           05
Address:        81
Attributes:     03
MaxPktSize:     000A
Poll Intrv:     01
Conf.Val: 01
Iface Num: 00
Alt.Set: 00
Endpoint descriptor:
Length:         07
Type:           05
Address:        02
Attributes:     02
MaxPktSize:     0040
Poll Intrv:     00
Conf.Val: 01
Iface Num: 00
Alt.Set: 00
Endpoint descriptor:
Length:         07
Type:           05
Address:        83
Attributes:     02
MaxPktSize:     0040
Poll Intrv:     00
Conf:1
PL configured



El último mensaje (línea 38) muestra que la PL-2303 ha sido reconocido y configurado con éxito. Tipo en el teclado y pulse Enter. Si aparece OK en la línea siguiente, el módem está vivo y contestador.

...
Conf:1
PL configured
at
OK

Ahora vamos a ver si el módem está conectado a una red. Tipo de creg +? y pulse Intro:

at+creg? +CREG: 0, 1   OK

El segundo número de respuesta indica el estado de la inscripción. Mi salida (1) significa que el módem está felizmente registrado en la red doméstica. Otros números que se pueden ver son “0” – no hay servicio “, 2” – la búsqueda de operador “3” – rehusadas para su registro. Si el módem está registrada, es posible determinar el operador celular: at+cops? +COPS: 0,0,”T-Mobile 260″ OK Cuando el módem está en línea, podemos hacer algo útil. Ya he enviado varios mensajes de texto a este número, vamos a echar un vistazo a ellos mediante el uso de comandos CMGL:

at+cmgl=1 +CMGL: 1,1,,50 07912160130320F8040B919127163673F500001101814190044A23F3F61C6496BFDBA0F3FB7D6697152D503BACAFCBDF76C0B91D4EB35DE3771B +CMGL: 2,1,,57 07912160130320F5040B919127163673F500001101814124244A2B66F9BB0D3ABFDF677619447F83885850FB4D2EB7152D503BACAFCBDF76C0B91D4EB35DE3771B +CMGL: 3,1,,53 07912160130320F8000B919127163673F500001101817184554A26F4F29C0E9A81CCF2771B747EBFCFECB2A2056A87F575F9DB0E38B7C369B66BFC6E03 +CMGL: 4,1,,53 07912160130320F8040B919127163673F500001101817145154A26F4F29C0EA281CCF2771B747EBFCFECB2A2056A87F575F9DB0E38B7C369B66BFC6E03 OK

Lo que se ve es la salida en el llamado formato PDU. Muchos dispositivos GSM tienen el formato convertido en el momento del encendido. Está bien para ordenadores, pero no es tan fácil para los seres humanos. Por suerte para nosotros, este módem también soporta el modo de texto SMS, que se puede activar mediante las teclas + CMGF comando:

at+cmgf=1 OK at+cmgl=”ALL” +CMGL: 1,”REC READ”,”19725555555″,,”11/10/18,14:09:40-36″,145,35 sms from google – m…[email protected] +CMGL: 2,”REC READ”,”19725555555″,,”11/10/18,14:42:42-36″,145,43 from google to DX modem – m…[email protected] +CMGL: 3,”REC READ”,”19725555555″,,”11/10/18,17:48:55-36″,145,38 test 3 from google – m…[email protected] +CMGL: 4,”REC READ”,”19725555555″,,”11/10/18,17:54:51-36″,145,38 test 4 from google – m…[email protected] OK

El envío de mensajes es también fácil. Esto se hace usando el comando + CMGS. El comando tiene el número de teléfono del destinatario como un parámetro y envía un mensaje donde se puede introducir un mensaje. Fin del mensaje se indica pulsando Ctrl + z, asegúrese de que su programa de terminal pasa este código sin cambios al módem (masilla funciona correctamente aquí). Aquí está un ejemplo:

at+cmgs=”19725555555″
> test from T-Mobile to google
>
+CMGS: 34

OK

Hay mucho más que se puede hacer con este módem (o en cualquier teléfono GSM para el caso). Algunas cosas, como hacer o recibir llamadas, es bastante fácil de hacer, mientras que otros, como acceso a internet, requeriría algo de programación adicional.

Enlace original aqui
