Iniciacion a los modulos de radio XBee


XBee es el nombre comercial de Digi International para una familia de módulos de radio compatibles con factor de forma que permiten enviar información digital entre módulos  de la misma familia con un consumo  mínimo de energía ,de reducido  tamaño, de “bajo” coste(entre 20-40$)  y de una forma muy sencilla ,como  intentare mostrar en sucesivos ejemplos  .

Las primeras radios XBee se introdujeron bajo la marca MaxStream en 2005 y se basaron en el  estándar  802.15.4 -2003 r diseñado para comunicaciones punto a punto y  configuraciones en  estrella en  el airea  para velocidades de transmisión de 250 kbit / s.

Dos modelos fueron introducidos inicialmente-a con una potencia menor de 1 mW(Xbee) y también de mayor potencia 100 mW (XBee-PRO). Desde el lanzamiento inicial, se han introducido una serie de nuevas radios XBee y todas XBees ahora se comercializan y venden bajo la marca Digi .

Todos los módulos de radio XBee todos pueden ser utilizados con el mínimo de cuatro número de conexiones:

  • Alimentación (3,3 V),
  • Tierra,
  • Datos
  • Datos salida ( UART .)

Lógicamente puden conectarse   otras líneas recomendadas  entre las que es destacar la  funcion sleep .Además  las familias xBee admiten algún otro control de flujo e incluyen en su interior  lineas de  E / S ,asi como lineas de  A / D  .

Una versión de los XBees  llamado el XBee programable tiene un procesador de a bordo adicional para el código de usuario. El XBee programable y un nuevo montaje en superficie ( SMT versión) de los radios XBee fueron introducidas en 2010

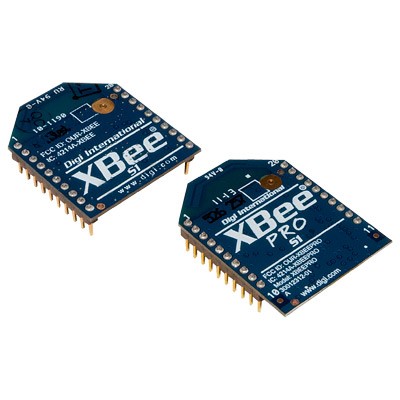

xbee-xbeepro-series1_lg

En febrero de 2013, la familia de radios XBee consiste en los siguientes modulos:

  • XBee 802.15.4 – La primera topología de punto a punto o topología en estrella módulo ejecutando el  protocoloIEEE 802.15.4
  • XBee-PRO 802.15.4 – Con mayor potencia  y  mayor alcance que el XBee 802.15.4
  • XBee ZB – Un módulo XBee que incorpora el ZigBee PRO protocolo de red de malla
  • ZB XBee-PRO — Con mayor potencia  y  mayor alcance que el ZB XBee
  • XBee ZB SMT – Un montaje XB  en superficie de rodadura del protocolo ZigBee
  • XBee-PRO ZB SMT – – Con mayor potencia  y  mayor alcance que de ZB SMT

Otros módulod menos conocidos

  • xBee DigiMesh 2.4 – Un módulo XBee 2,4 GHz que utiliza DigiMesh, un protocolo de red de mallar desarrollado por Digi International
  • XBee-PRO DigiMesh 2.4 – – Con mayor potencia  y  mayor alcance que el XBee DigiMesh 2.4
  • XBee SE – Un módulo XBee ZB que incorpora el grupo de seguridad para el ZigBee Smart Energy con perfil público
  • XBee-PRO SE – – Con mayor potencia  y  mayor alcance que el XBee SE
  • XBee-PRO 900HP – A 900 MHz módulo XBee-PRO con un rango de hasta 28 millas con antena de alta ganancia, que soporta el protocolo de red DigiMesh
  • XBee-PRO 900 (Legacy) – A 900 MHz de punto a punto y patentado módulo de topología en estrella, no recomendado para nuevo diseño
  • XBee-PRO XSC (S3B) – Un módulo de 900 MHz compatible de forma inalámbrica con los 9XStream radios Digi
  • XBee-PRO DigiMesh 900 (Legacy) – Un módulo de 900 MHz que utiliza DigiMesh, no recomendado para nuevo diseño (ver 900HP XBee-PRO para los nuevos diseños)
  • XBee-PRO 868 – un 868 MHz 500 mW módulo de largo alcance que apoya de punto a punto y la estrella de propiedad, para su uso en Europa
  • XBee 865/868LP – Un módulo de 868 MHz que utiliza XBee DigiMesh, disponible en montaje en superficie de factor de forma (también configurable a 865 MHz para su utilización en la India

Los módulos XBee están disponibles en dos formatos: de inserción y de montaje en superficie. Todos XBees (con la excepción de la XBee 868LP) están disponibles en el popular factor de forma de 20-pin  . Algunos módulos XBee también están disponibles en un diseño de montaje en superficie 37-pad, que es popular para aplicaciones de mayor volumen, debido a los costes de fabricación reducidos de la tecnología SMT.

xbee_pinout

Los módulos XBee normalmente vienen con varias opciones de antena, incluyendo U.FL, PCB Embedded, Wire, y RPSMA.

Los XBees pueden funcionar bien en un modo transparente de datos o bien basados  en paquetes de interfaz de programación de aplicaciones de modo (API).

  •  En el modo transparente, los datos que llegan a los datos IN (DIN) pin se transmite directamente sobre el aire a los radios receptores  sin ninguna modificación .
  • En el modo “paquete”,los paquetes entrantes puede ser dirigidas directamente a un objetivo (punto a punto) o transmisión a múltiples destinos (estrella). Este modo se utiliza sobre todo en los casos en que un protocolo existente no puede tolerar los cambios en el formato de datos.

Se utilizan comandos AT  para controlar los ajustes de la radio como veremos en sucesivas entregas  de este artiulo. Existe una  API de modo que los datos se envuelven en una estructura de paquetes que permite abordar, parametrizar y  retroalimentar la entrega de paquetes,  incluyendo la teledetección y control de E / S digitales y pines de entrada analógica.

Por ultimo los modulos Xbee pueden encontarse en  Sparkfun directamente en Digi
