Aplicaciones Celulas Peltier


El efecto Peltier es una propiedad termoeléctrica descubierta en 1834 por Jean Peltier, trece años después del descubrimiento del mismo fenómeno, de forma independiente, por Thomas Johann Seebeck.

El efecto Peltier hace referencia a la creación de una diferencia de temperatura debida a un voltaje eléctrico que se hace pasar por dos metales o semiconductores(tipo n y tipo p) conectados por dos “celulas de Peltier” de modo que la corriente propicia una transferencia de calor de una unión a la otra: una se enfría en tanto que otra se calienta.

Una consecuencia interesante de este efecto es que la dirección de transferencia de calor es controlada por la polaridad de la corriente, de modo que si invertimos la polaridad cambiará la dirección de transferencia y así el signo del calor absorbido/producido.

Actualmente las celulas Peltier pueden ser adquiridas de diferentes potencias y tamaños en tiendas de electrónica y en portales de Internet de componentes electrónicos por muy poco coste  y constituyen el elemento clave  si lo  asociamos con un ventilador  para construir un enfriador o un calentador Peltier:

  • Si lo utilizamos  como bomba de calor termoeléctrica constituirá una bomba de calor activa de estado sólido pues  transfiere calor de un lado del dispositivo al otro.
  • Si lo utilizamos  para enfriar mediante células Peltier es el llamado Enfriamiento termoeléctrico.

Este tipo de células Peltier se alimentan con corriente continua,normalmente a  12v   con potencias de 72W en adelante  y con estás es posible obtener frío en cuestión de minutos o de calor para hervir, simplemente invirtiendo la polaridad de la alimentación, pudiendo  utilizase  para numerosas aplicaciones desde disipadores de CPU ,hasta  fuentes de energía alternativas, o incluso para enfriar o calentar  bebidas en su coche.

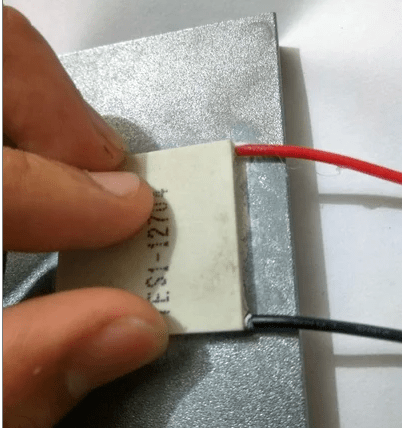

Un aspecto importante es que estos dispositivos deben usarse junto con un disipador de calor para evitar quemarse  teniendo dos caras :

  • Por un lado es fría ,soliendo ser la del número de modelo impreso
  • Por a otra parte es caliente,soliendo ser la cara donde  no hay impreso ninguna palabr) !cuidado evitar el uso de radiación bajo ninguna condición sobre 2segundos!

Un ejemplo interesante de aplicación de las células de Peltier es como enfriador rápido  de líquidos,para lo cual ,para  su construcción ,lo  primero sera construirse un disipador para la célula Peltier ,bien adquiriendo lo en las tiendas de componentes electrónicos( vale cualquier radiador convencional de aluminio de los usados con los transistores de potencia)  ,bien reciclando de  partes de  PC’s (por ejemplo de las aletas de refrigeración del procesador de una computadora ) o bien fabricándolo uno mismo  usando chatarra y metales.


Si usted es astuto se habrá dado cuenta de la Peltier pude montarse en tubos de cobre de 1/2 pulgada ( incluso podrían usarse dos chips ).
Después hay que realizar el disipador de cobre  que puede ser  un  diseño de jaula de ardilla  ,pues  es mucho más eficiente que un ventilador lateral porque sopla aire a una mayor tasa de flujo.
El equipo completo  podría instalarse en una caja de madera  ,acrílico ,etc para contener todo el conjunto de  la célula ,el radiador y el ventilador .Obviamente habría que practicar una abertura para la toma de aire del exterior para el ventilador en un lateral y obviamente otra abertura circular en la parte superior del diámetro del agujero interior de ventilador justamente para colocar el vaso con el liquido a refrigerar.
Por último para alimentar el conjunto de célula+ventilador  si no lo vamos a alimentar desde la batería del coche, deberemos utilizar una fuente  220v a 12V  de potencia acorde con la célula peltier utilizada (nos puede servir una vieja fuente de PC )
Fuente aqui
