Osciloscopio de pulsera


En pleno boom de los llamados relojes inteligentes  tan solo a la espera de que algunas de las empresas  saquen también su propia visión de tan deseado complemento ( Apple y Google aun no han sacado aun al mercado sus propuestas  ) Gabriel Anzziani ha desarrollado  un  novedoso instrumento  que ha llamado   Oscilloscope Watch, que a la postre promete ser   mucho mas que un osciloscopio pues  tiene todas las características de un reloj moderno (tiempo, calendario, alarma, etc ..) en combinación con todas las características de la popular Xprotolab (osciloscopio, generador de ondas, Logic Analyzer, Protocolo Sniffer, contador de frecuencia).

El nuevo reloj  cuenta con un diseño fuerte pero atractivo, destacando por compactar en un tamaño bastante manejable un completísimo osciloscopio, que podra  usarse tambien como  reloj   con una  batería que puede durar de hasta 30 días (aunque cuando se utiliza el osciloscopio, la batería tendrá una duración de aproximadamente 12 horas  aunque de todos modos estas son estimaciones iniciales, y podrían ser diferentes si se cambia la capacidad de la batería para reducir el tamaño del reloj).

Con el acceso al diseño de hardware, los usuarios pueden escribir sus propias aplicaciones. El cerebro del dispositivo es un potente microcontrolador XMEGA 8 bits, fácil de programar en C ,de hechi su creador opina que aquellos con los conocimientos necesarios no encontrarán problema en hackearlo y crear sus propias aplicaciones.

Sondas

Ubicar las  sondas es un aspecto difícil del diseño. El osciloscopio no puede ser verdaderamente portátil o portable si no se acompañan de la sondas   adecuadas por lo que han pensado en  algunas soluciones para este problema:

  1.  Realizar pequeñas sondas en un llavero.
  2.  Hacer una pulsera hecha de los cables de las sondas.
  3.  Utilice las sondas como las correas de reloj.

El llavero es la opción más factible,  o tal vez un cable retráctil, similar a los utilizados con pequeños mouses USB. Las opciones 2 y 3 también se podría considerar si los partidarios están interesados.

Un adaptador especial BNC también será diseñado que podrá conectar en el cabezal de 9 pines, lo que permitirá el uso de sondas estándar.

Visualización

El Xprotolab original utiliza una pantalla OLED, que tiene características agradables como alto contraste y frecuencias de actualización rápida. Pero si la vida de la batería es crítica, entonces OLED no es la mejor opción. El osciloscopio reloj utilizará una pantalla de 1,28 “papel electrónico que combina rápida restauración de velocidad y de gran contraste, con un consumo de energía muy bajo.

Especificaciones

El diseño del osciloscopio de reloj se basa en la Xprotolab, por lo que las especificaciones será similar. El manual del usuario del osciloscopio Watch también será similar a la del manual Xprotolab, con la documentación adicional relacionada con las funciones del reloj.

Características:

  • Mixed Signal Oscilloscope: Muestreo simultáneo de las señales analógicas y digitales.
  • Avanzada de disparo: Normal / Soltero / Auto, con flanco ascendente o descendente y el nivel de disparo ajustable.
  • Meter Mode: Promedio, Pico a pico y frecuencia de lectura.
  • Modo XY (Trazar los patrones de Lissajous o ver la diferencia de fase entre dos formas de onda).
  • Analizador de espectro con diferentes opciones de ventanas y registro vertical, seleccionable.
  • Los cursores horizontales y verticales con las mediciones de forma de onda automáticas.
  • Generador Arbitrario de forma de onda con barrido en todos los parámetros.
  • Opciones de visualización: Persistencia, diferentes opciones de cuadrícula, y más.
  • Función trazador de curvas
Especificaciones generales:

  • ATXMEGA256A3U 256KB Flash, 16KB SRAM, EEPROM 4KB
  • Pantalla LCD de Sharp Memoria 1.28 “, 128×128 píxeles
  • El tamaño aproximado del reloj: 2 “x 1.6” x 0.6 “
  • Li-Ion 400mAh
  • Interfaz PDI interna.
  • 8 interruptores táctiles
  • Conectividad USB: Windows, Linux, MAC , Android
Especificaciones analizador lógico:

  • 8 entradas digitales, 3,3 V / 5V
  • Impedancia de entrada de 820k ohm
  • Frecuencia máxima de muestreo: 16MSPS
  • Contador de Frecuencia: 16Mhz
  • Protocolo Sniffer: UART, I2C, SPI
  • Hasta tirar Interna o tirar hacia abajo.
  • Tamaño del búfer: 4096
Especificaciones del osciloscopio:

  • 2 entradas analógicas
  • Máxima velocidad de muestreo: 4MSPS
  • Ancho de banda analógico: 200kHz
  • Resolución: 8bits
  • Impedancia de entrada: 1MΩ 15pF
  • Tamaño del búfer por canal: 4096
  • Rango de voltaje de entrada:-14V a +20 V
Especificaciones AWG:

  • 1 salida analógica
  • Tasa de conversión máxima: 1MSPS
  • Ancho de banda analógico: 50kHz
  • Resolución: 8bits
  • Corriente de salida> + / – 7 mA
  • Tamaño del búfer: 512
  • Voltaje de salida: + / – 4 V



Historia del reloj del osciloscopio

El diseño de un osciloscopio miniaturizado comenzó con la Xprotolab .El traget eraa diseñar un ámbito con la mayor cantidad de características como sea posible, pero también lo más pequeña posible. El Xprotolab ha estado en el desarrollo y la mejora constante de más de 4 años. Muchos usuarios querían que el dispositivo udiera  ser portátil, y con la ayuda de patrocinadores de Kickstarter, el autor ha tenido  la oportunidad de llevar el proyecto desde el concepto hasta la producción.

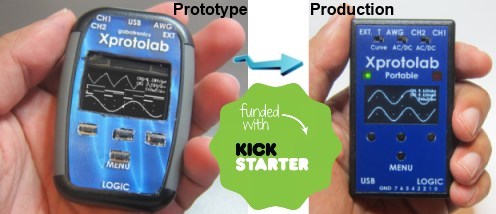

Xprotolab Portable en Kickstarter
Xprotolab Portable en Kickstarter

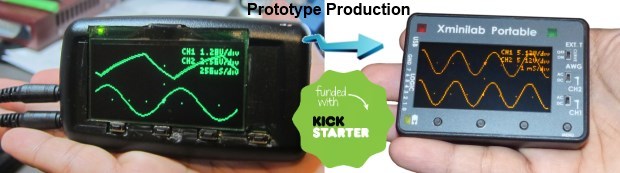

Una versión portátil del Xminilab (una versión más grande del Xprotolab), también se financió con éxito con KickStarter.

Xminilab Portable en Kickstarter
Xminilab Portable en Kickstarter

Ahora necesitan   de la  ayuda de todod los aficionadod   para hacer que el reloj osciloscopio sea un producto real!





Fuente aqui
