Un escáner e impresora 3D en un mismo equipo




Puede que algunas sean caras, o que incluso el tamaño sobrepase demasiado el hueco libre de su habitación, pero lo que es seguro que ninguno de esos problemas serán suficientes para evitar que podamos adquirir la Flux 3D. Aunque todavía edan unos pocos  dias para finalizar el proceso de financiación en quickstarter ( ya ha conseguido     1.167. 410 $) ,   costando en torno a 449$ la donación , Flux 3D promete ofrecer un sistema de diseño e impresión en 3D realmente compacto y eficiente. Gracias a su sistema de railes, el cabezal de impresión se desplaza fácilmente de arriba a abajo, un elemento que además podremos cambiar con total facilidad con la ayuda de unos imanes. Las opciones que plantea el fabricante pasan por un cabezal láser con el que hacer grabados y una broca para realizar taladros con total exactitud.

Por si fuera poco, la impresora también esconde un escáner integrado con el que podremos realizar copias exactas de objetos con la ayuda de una cámara, un par de sensores y un plato giratorio. Este elemento convierte a la Flux 3D en todo un estudio de producción tridimensional, algo realmente interesante para muchos usuarios.

Con tantas opciones de la impresora 3D, puede ser difícil decidir sobre el modelo adecuado.Por suerte, FLUX hace la elección fácil mediante la combinación de impresión, escaneo, grabado láser, y más funciones modulares. Es la única impresora 3D que se puede usar   tanto para el trabajo o en casa.

Ilimitado, elegante y sencillo – FLUX es la elección correcta para todos, ya que es fácil de configurar, de diseño elegante, y tiene una capacidad ilimitada para la expansión. Además de la impresión 3D básico FFF (fabricación de filamentos fusionados), FLUX está equipado con un escáner 3D incorporado y es compatible con una gama cada vez mayor de módulos intercambiables. FLUX es la impresora 3D todo lo que crece con la reunión Tú- no sólo su impresión 3D necesita hoy, sino también de todas sus mañanas.

Con un diseño modular de FLUX, personalizar su experiencia FLUX para satisfacer sus necesidades específicas es un juego de niños. Los módulos vienen con imanes de esfuerzo interchangeability- sin necesidad de herramientas.

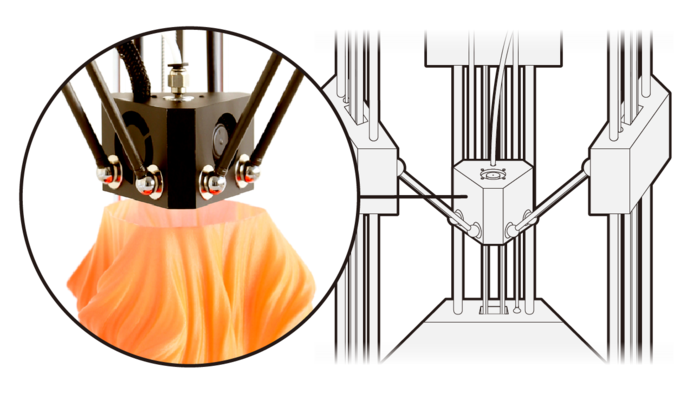

La impresora de FLUX 3D utiliza motores paso a paso de alta resolución para imprimir objetos de una calidad asombrosa. La impresora 3D viene con tres ventiladores de refrigeración eficientes que permiten la impresión con precisión a la máxima velocidad y reducir al mínimo el riesgo de mal funcionamiento debido a un sobrecalentamiento.

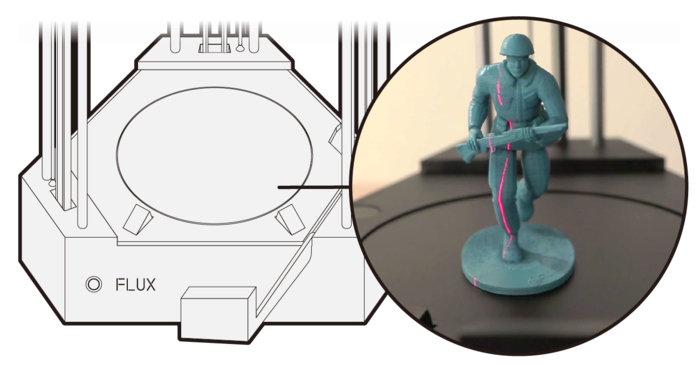

No todo el mundo puede hacer modelos en 3D. FLUX tiene un escáner 3D incorporado que permite clonar objetos 3D sin esfuerzo – al igual que el uso de una máquina de copia. No es necesario aprender software complicado! El único límite es su imaginación.

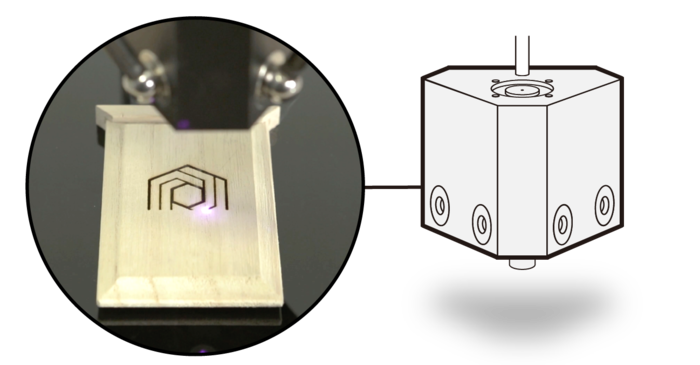

Puede  personalizar su creación con grabador láser de FLUX. Primer módulo intercambiable de FLUX es un cabezal láser 200mW que le permite llevar su creatividad a un nivel superior.

Según sus creadores  el módulo de grabado láser es sólo el comienzo. Muchos otros módulos están en desarrollo, incluyendo un doble extrusora, una extrusora de cerámica, y un extrusor de pastelería(por chocolate, mermelada, y muchos otros comestibles).

FLUX tiene un módulo SDK abierto. Además de desarrollar  sus propios nuevos módulos, también han invitado a otros ingenieros con talento para crear más módulos y compartir sus ideas con la comunidad de usuarios. Estan colaborando con varias startups prometedoras para desarrollar cabezales portaherramientas innovadoras para materiales y aplicaciones especiales!

FLUX es una  impresora 3D de las más elegantes en el mercado la verdad . Disfrute viendo su creatividad tomar el centro del escenario!

Perfecto para cualquier ajuste.FLUX es extremadamente compacta. Cables insubordinados están ocultos a la vista. Su aspecto elegante se adapta a cualquier ambiente o decoración. Es lo suficientemente pequeño como para mezclarse con su espacio de vida, pero lo suficientemente grande como para satisfacer su creatividad.

FLUX no sólo es justo otro gadget – que va a cambiar la forma de ver el mundo. Imagínese esto: usted desea preparar un regalo especial para su pareja. Ella adora el chocolate – y elefantes. Si sólo pudieras darle un elefante chocolate.

Con FLUX, usted puede! Basta con elegir un modelo de elefante de los archivos de código abierto o escanear su propio modelo, intercambio en el módulo de chocolate-impresión, impresión y pulse! ¿Por qué conformarse con un regalo genérico cuando se puede personalizar el regalo perfecto cada vez?

Configuración sencilla

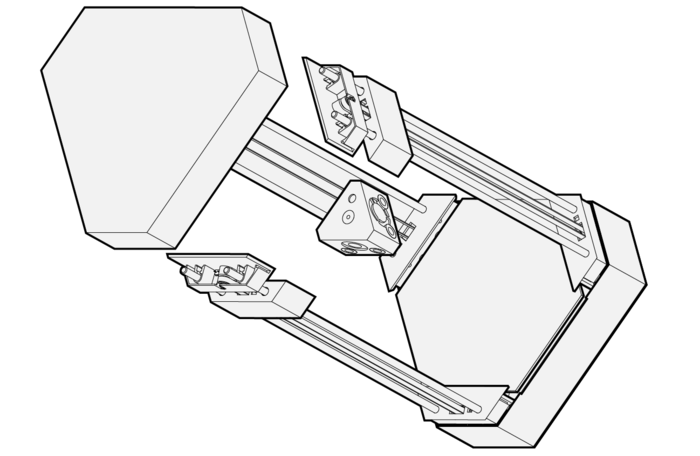

Ir de unboxing de la impresión en tan sólo unos minutos. FLUX está construida con varios componentes modulares fáciles de montar. Cuando FLUX necesita reparación, basta con sustituir partes específicas en lugar de toda la máquina.

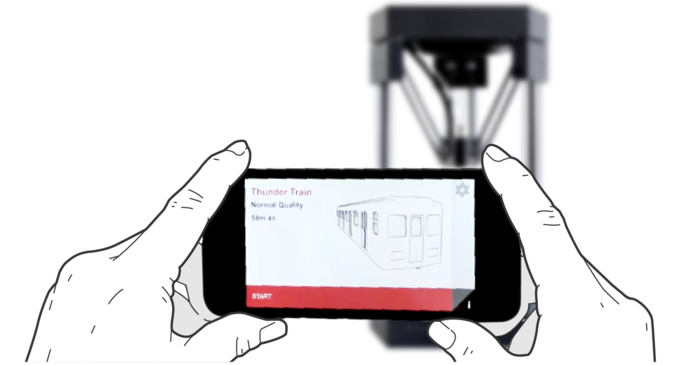

Puede operar  FLUX con facilidad con su móvil! FLUX está diseñado para conectarse de forma inalámbrica a su smartphone, tablet u otros dispositivos a través de Bluetooth.

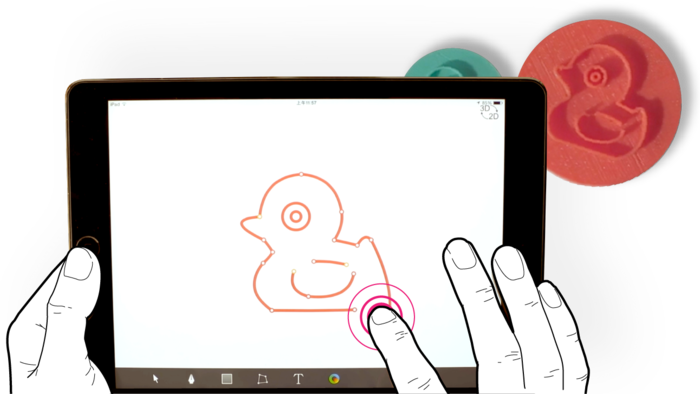

FLUX Estudio (actualmente en desarrollo) ofrece software de fácil utilización para necesidades de diseño más sofisticadas. FLUX Estudio simplifica el proceso de modelado 3D, control de hardware y configuración del sistema.

Mientras FLUX Studio es extremadamente intuitivo y fácil para los principiantes, los ajustes avanzados también proporcionan una herramienta robusta para los usuarios profesionales.

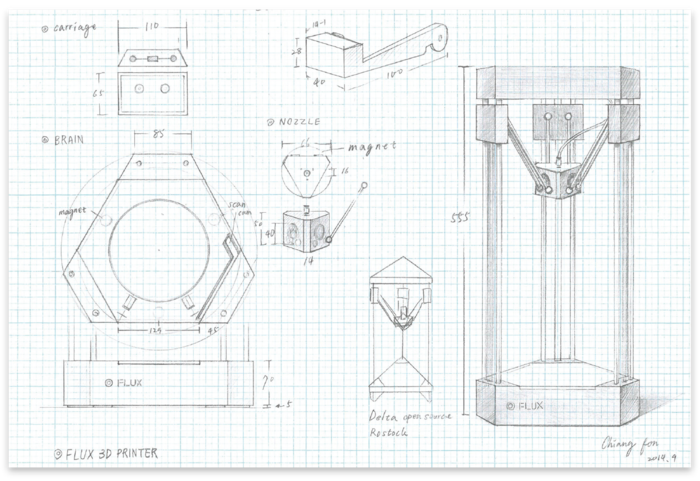

FLUX fue construido desde cero. Se reunió el equipo y cada miembro escribió todas las funciones y capacidades que querían en FLUX. Algunos eran alcanzables mientras algunos eran pura fantasía, pero ahí es donde comenzó .Tomaron  las mejores partes de los diseños de código abierto y les infundieron con sus  propias ideas. La idea se concretó con la base giratoria para el escáner, módulos intercambiables, y una perfecta integración de software y hardware.

Han pasado por 4 versiones de prototipos diferentes y construido más de 30 unidades de trabajo. Se ha mostrado su creación en la Maker Faire. Ahora están listos para dar el siguiente paso de la producción en masa y  ya han conseguido la financiacion para el proyecto .



Anuncios

Convierta su smartphone o tableta en un osciloscpio




Es espectacular  la   gran parte de la instrumentación  reservada tan sólo hace unos años  a ordenadores de sobremesa   utilizando sw especifico  , se esté poco  a poco desplazando  a terminales portátiles  (IOS o Android) sin importar su tamaño , básicamente por su bajo   precio , gran facilidad de su uso, unido a su interfaces táctiles, que los hacen  ideales para todo tipo de instrumentación.

Al igual que en post anteriorres   hablábamos de como es posible medir la radiación con el sensor CCD de la cámara ,  asi   como generar  señales para calibración o  pruebas a  través del puerto de sonido , también podemos usar el puerto de sonido en entrada también  para un uso diferentepara los que fue diseñado, por ejemplo, en este caso  para presentar de forma gráfica la señal  analógica que le  introducimos por la toma de micrófono . gracias al uso de las siguientes aplicaciones gratuitas:

Oscilloscope

Osciloscopio de doble trazo Digital

Características
* Autocorrelación avanzada activación
* 1 ó 2 huellas
* Entrada de micrófono
* Ganancia y la frecuencia ajustable
* Pulse para celebrar

oscilloscope



Vinculo en google play   aqui





AR-Oscilloscope(10.000 – 50.000)

Android osciloscopio Bluetooth.Se puede utilizar con un teléfono o tableta sin ordenador.Este significa que no hay ninguna conexión por cable con el teléfono o la tableta, que puede garantizar la seguridad de su dispositivo.
El osciloscopio es la de uso más frecuente, el dispositivo más flexible para las mediciones eléctricas.
Se visualiza un potencial eléctrico a través de la función de tiempo, produciendo mucha más información que otros métodos de medición actuales y potenciales.
Con un osciloscopio las siguientes cantidades pueden ser ya sea directamente o indirectamente medido:
tensión continua, tensión alterna, corriente continua, corriente alterna, tiempo, tiempo de retardo, fase, diferencia de fase, frecuencia para ver las formas de onda en vivo, hacer mediciones.

Características

Modo de demostración disponible.
Viendo la forma de onda de audio capturado desde un micrófono.
Forma de onda del acelerómetro, x y z.
Medida: frecuencia, min / max, pico a pico
FFT para la entrada de micrófono.
Muestra la información de nivel de disparo
Guardar capturas de pantalla de su instrumento en su dispositivo móvil
Ahorra señal a presentar en formato csv.

Controla las siguientes funciones:

• iniciar / detener / sola adquisición
• Tiempo de cambio / div
• cambio de voltios / div
• Los canales de encender / apagar
• seleccionar el tipo de disparo / nivel
• una función de zoom de pantalla
• haga doble clic en disparadores ellos establece a nivel cero

Requisitos del sistema:2.3.5 Android

Google Play  aqui

AndroidScope(1.000 – 5.000)

Visualiza señales analógicas en la pantalla de tu dispositivos como en un osciloscopio!

Funcionalidades principales:
– Visualización de señales externas por medio de la conexión USB de placas basadas ya sea en Arduino Nano o en PIC 18F2550.
– Utilización del microfono del dispositivo como fuente de señal.
– Transformada de Fourier para visualización del espectro en frecuencia.

Esta aplicación forma parte del Proyecto Integrador de la carrera Ingeniería Electronica de la Facultad de Ciencias Exacta, Fisicas y Naturales de la Universidad Nacional de Cordoba.

Código de fuente del proyecto (Android, Arduino y PIC)
https://github.com/juankinder/AndroidScope





Google Play  aqui





Specscope



SpecScope es un analizador de espectro y es el segundo en la línea de las aplicaciones de ingeniería de Desarrollo NFX. El SpecScope incorpora la velocidad y facilidad de uso para acceder a las mediciones de frecuencia FFT en un apuro.

La interfaz de usuario maximiza el tamaño de la pantalla, utilizando el control por gestos para navegar por la medición gráfica.



Mediciones logarítmica / lineal –
– Pinch para acercar ambos ejes X e Y
– Basta con navegar alrededor del gráfico arrastrando
– Seleccionable No. bin para la precisión en función del régimen
– Tres ajustes de promediado espectro
– Cuatro opciones de ventanas diferentes
– Selector de umbral para mantener el valor de pico
– Toque para pausar y reanudar mediciones (gráfico sigue la navegación, en este modo)
– Una tasa de muestreo ajustable permiten el análisis de 10 Hz a 22 kHz
– marcadores de medición opcionales para facilitar la lectura



specscope



Acceso   de google  play   aqui



Sound Oscilloscope(1000-5000)

Este programa convierte su dispositivo en una función de osciloscopio simple del analizador de espectro, fuente de la señal es la entrada de micrófono de su dispositivo. Con este programa usted será capaz de comparar el nivel de ruido (sonido) en diferentes áreas o de diferentes fuentes, así como para determinar el espectro de las señales de audio. Usted puede tomar una señal de imagen moviendo el modo de pausa del programa y examinar con mayor detalle la forma y espectro de las secciones individuales de la señal.
El espectro de la señal se determina usando FFT.

Google Play   aqui



APLICACIONES DE PAGO



Oscilloscope Pro



NFX osciloscopio es una simple señal vs analizador de amplitud.

Actualmente hay dos opciones de entrada de la solicitud :por medio de un hw especifico via  usb  (asegurar seque el dispositivo GABOTRONICS ESTÁ ACTUALIZADO)  o directamente por la  entrada de audio:



POR  USB (sólo para Android 3.1 y superior)

La opción de entrada más nuevo y mejor es un dispositivo de hardware USB proporcionado por Gabotronics. Modo host USB ha sido compatible desde Android 3.1, por lo tanto, la mayoría de nuevos teléfonos y tablets serán compatibles con el modo USB host (Por favor, compruebe el dispositivo). NFX osciloscopio apoya la Gabotronics Xprotolab / Xminilab, esto tiene 2 canales de entrada analógicos y 8 canales digitales y mide un minúsculo 2,5 x 4 cm! El dispositivo en sí es una alternativa portátil barato que la mayoría de los osciloscopios convencionales, y tiene muchas características diferentes. Conexión del Xprotolab al NFX osciloscopio proporciona una plataforma potente osciloscopio y barato para sus necesidades portátiles. Para obtener más información sobre el Xprotolab o Xminilab haga clic en los siguientes enlaces.
http://www.gabotronics.com/development-boards/xmega-xprotolab.htm
http://www.gabotronics.com/development-boards/xmega-xminilab.htm

Así que coincida con esta aplicación con el dispositivo barato de gabotronics y obtendrá una gran osciloscopio portátil!
Nota: Sólo los canales analógicos y canales lógicos se admiten en el xprotolab / xminilab, actualizaciones futuras traerán soporte de generador digital y tono.

Lista de especificaciones para xprotolab:
2 entradas analógicas
Máxima velocidad de muestreo: 2MSPS
Ancho de banda analógico: 200kHz
Resolución: 8bits
Impedancia de entrada: 1MΩ
Tamaño del búfer por canal: 256
Rango de voltaje de entrada:-14V a +20 V

Actualmente el modo USB se ha probado en el Samsung Galaxy Nexus, Asus Transformer, Asus Nexus 7, Samsung Galaxy S3
Ha habido problemas reportados con la versión Android 4.3 y USB host, hay un error importante en la liberación, que se fija para ser actualizado en algún momento en el futuro.

Nota: La mayoría de los dispositivos se necesita un cable de OTG para activar el modo USB Host. Consulte las instrucciones específicas del teléfono para obtener más información.

Por Micrófono

La segunda opción es la entrada de micrófono para el dispositivo Android. Esto se puede utilizar para conectar un cable alcance al conector de. Más información se puede encontrar en la siguiente página web.
http://www.instructables.com/id/A-Preamplifier-for-Smartphone-Oscilloscopes/
Las características incluyen, desencadenante de distintas señales de impulsos y continuos. Además de esto hay medición de nivel y las lecturas de frecuencia fundamental

Es posible controlar el nivel de amplitud, tiempo / div y el gatillo, mientras que la vigilancia. Ajustes incluyen direcciones de disparo, las frecuencias de muestreo y calibración de rango de voltaje.

Eche un vistazo a este blog para más información sobre el cable alcance de un compañero usuario de Nfx osciloscopio.
http://www.instructables.com/id/A-Preamplifier-for-Smartphone-Oscilloscopes/

Dirígese  al  blog  del autor  para más información sobre el NFX osciloscopio.
http://nfxdevelopment.wordpress.com/





oscillospepro



Acces Google Play   aqui
