Osciloscopios de bajo costo

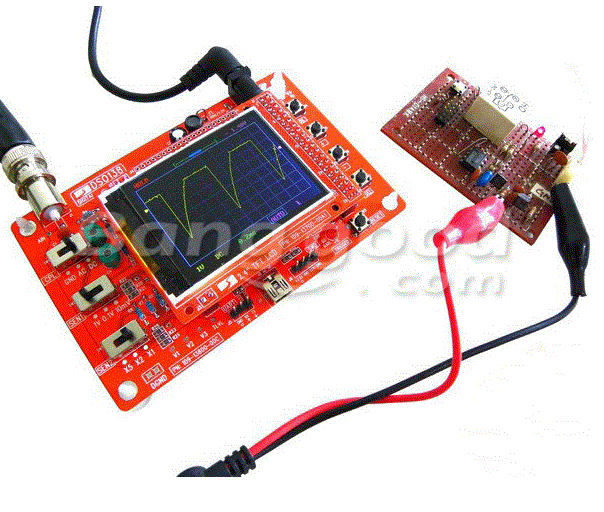

Cada  vez  es mas sencillo  disponer  un  osciloscopio  para uso no profesional por muy poco costo . Los mas tipicos   son los basados en Arduino   u otros microcontroladores . Como ejemplo este Kit DSO138 , ofrece  un osciloscopio digital en  Kit de Aprendizaje Electrónico por unos  20.39$

Como unica pega es que habra que tener conocimientos para soldar en SMD el microprocesador que viene en formato SMD  sin soldar ( y sin instrucciones sobre cómo soldar el SMD).

Viene con instrucciones para el montaje, pero se toma un tiempo montarlo, por lo que hay que mucha tener paciencia. La soldabilidad de los pads es buena aunque el uso de flux suplementario pude ayudar considerablemente, siendo muy  importante elegir una punta de soldador del tamaño correcto, para dar calor sólo sobre los pads y no sobre el plano de masa/disipación de calor que los circunda, pues dificultaría la soldadura.

Este modelo no sólo  usa el micro en SMD , también  tiene bastantes otros componentes SMD, así que si no se tiene experiencia en este tipo de soldadura, mejor comenzar con una placa de prácticas como la SKU136435.

osciloscopio



Este  Kit utiliza un  procesador ARM Cortex-M3 (STM32F103C8), e incluye una pantalla a color TFT de 2,4 pulgadas(el tamaño de la pantalla es de  52 x 40 mm) alimentándose a  DC 9V . Ademas esta placa se puede utilizar como tarjeta de desarrollo de pruebas ARM por sus reducidas dimensiones (la  placa PCB mide sólo 117 x 76 mm)

Características de los indicadores:

  • Frecuencia de muestreo en tiempo real máximo: 1MSPS
  • Precisión: 12 bits
  • Profundidad búfer de muestreo: 1024 bytes
  • Ancho de banda analógica: 0 – 200 KHz
  • Sensibilidad vertical: 10mV / Div – 5V / Div (1-2-5 manera progresiva)
  • Desplazamiento vertical ajustable, y con instrucciones
  • Impedancia de entrada: 1MΩ
  • Tensión de entrada máxima: 50Vpp (1: 1 de la sonda), 400Vpp (10: 1 sonda)
  • Modos de Acoplamiento: DC / AC / GND
  • El rango de tiempo horizontal de base: 10μs / div – 50s / Div (1-2-5 manera progresiva)
  • Con el modo automático, regular y de una sola vez, fácil de capturar la forma de onda momento
  • Disponible ascendente o descendente disparo por flanco
  • Posición de nivel de disparo ajustable, y con instrucciones
  • Forma de onda de disparo anterior observable (retardo negativo)
  • Se puede congelar en cualquier forma de onda de tiempo (función HOLD)
  • Viene 1Hz /3.3V fuente de señal de prueba de onda cuadrada





osci2



Este modelo a pesar de su precio  no es un juguete – es un gran pequeño osciloscopio. Sin embargo, tenga en cuenta  ensamblarlo  no es apto para principiantes pues necesitar una pequeña estación de soldadura punta de temperatura controlada y un buen conjunto de pinzas.



Este instrumento es fácil de ajustar, da una muy buena presentación y se puede utilizar para la mayoría de los usos de baja frecuencia. Los niveles de pantalla son precisas y muy claro (lo mejor que se podría esperar en una pantalla de 2,4 pulgadas) Bien hecho JYE y Banggood – lo único que podría mejorarse es la marca de la TL084 para orientatio
El modelo  último es el 13804K, y viene con el último firmware 113-13801-050. Según el fabricante se ha reducido el nivel de ruido en esta versión, y parece ser cierto
El código fuente esta disponible, de hecho animan a que la gente pueda  desarrollar  sobre la base de la suite, por ejemplo, se puede cambiar a milivoltímetro, registradores de datos, y así sucesivamente

Aquí está el manual de ES en ingles con las instrucciones de montaje  (Haga clic aquí para abrir)

Más información aquí
