Cómo reutilizar una antigua pantalla de cristal líquido de portátil roto


En este post vamos a ver como  es posible usar la pantalla de  su viejo portátil  si se  ha estropeado  le electrónica que le da la funcionalidad.

Normalmente  las placas madre  de los portátiles suelen tener un numero de horas  de  vida ,  siendo muy  costoso su reemplazo  (desgraciadamente,para sustituir estas, debería corresponder exactamente  con  la marca , modelo , versión  e incluso subtipo, el cual  suele ser una fracción  muy alta del valor del ordenador nuevo y ademas adquirirlas no es garantía de que el procesador  también  funcione),   de modo que  si descartamos  esta opción ,  podemos todavía darles una segunda  vida a la pantalla TFT, pues en realidad se  puede convertir cualquier pantalla de  portátil moderno en un monitor  por medio de  una  tarjeta driver adecuada  como vamos  a ver en las  siguientes lineas .

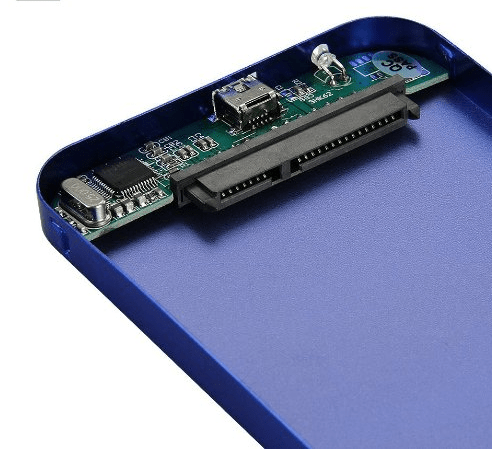

Aparte de la pantalla,   también es posible  reutilizar el disco duro de 2 1/2″   insertándolo en una económica caja   para discos  SATA  de 2 1/2″  que puede costar menos de 7€ (puede comprarlo  aquí: Memteq BJ62-01 – Caja de disco duro externo 2.5″ SATA, HDD y SSD con USB 2.0, color azul)



caja

Si esta interesado en reusar su viejo hdd comprando una caja externa  , tenga cuidado especialmente en asegurarse que el disco  es  SATA   excepto los  muy antiguos todos lo son ).

Cuando tenga la caja , inserte el disco  y cierre la caja en su posición correcta( normalmente no hace falta ninguna herramienta) . Conecte el cable de datos USB / 2 AM con el puerto USB trasero del ordenador (es decir, el puerto USB en la placa base)  y compruebe su funcionamiento

Normalmente una vez descargado el contenido que quiera conservar  del viejo disco, es interesante eliminar particiones   y  formatear mediante el gestor de discos y particiones en el disco duro.

discox

Por supuesto  también se pueden rehusar  otras parte  como son las memorias ( por ejemplo para ampliar  otros ordenadores ),  las unidades de cd/dvd ,  la  fuente  de alimentación ,etc.

Centrándonos  en rehusar la pantalla  nos va   bastar adquirir  una sencilla placa  que también pude comprarse por un módico precio  . Además  vamos a  ver como  la conexión entre le TFT  y  el driver es  muy  fácil  pues  se ciñe tan sólo a  conectar un  cable especial que los conecta  y  todo estará  listo.  No obstante  una vez conectado ambos componentes   nos faltara  un receptáculo para que tenga  todo un aspecto mas profesional   gracias   a  una caja  de vidrio acrílico

Como  necesitamos sólo la pantalla LCD ,en sí no es difícil de extraerla de su  viejo  portátil , pues se trata de desenroscar todos los tornillos y no usar demasiada fuerza para soltarla, y por supuesto soltar tanto el marco como la parte que la protege que hace de cubierta del portátil . Tenga en cuenta que  la mayoría de  las veces llevan embellecedores para ocultar los tornillos especialmente en el marco o en otras ocasiones van por presión ( como en los smartphones)

Se sorprenderá  que  no hay ningún conector HDMI para DVI , pues normalmente el controlador  va integrado en la propia placa madre del ordenador, pero como vamos  a ver  no es difícil de utilizar  como vamos a ver

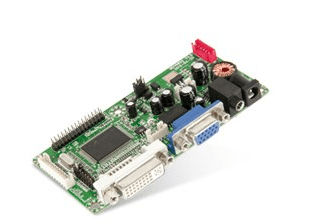

Esas placas de controlador LVDS están por todas partes en Internet.  Si usted está buscando una económica  con conexiones  DVI y VGA  pueden ser estas   dos opciones:

Amazon.de:http://amzn.to/1uc2adP



placa dvi

Amazon.com:http://amzn.to/ZJBdEZ





placa pulsa

Para seleccionar la placa adecuada simplemente busque el número de modelo de la pantalla en la que puede encontrar los números  del  panel del TFT en la parte de atrás  normalmente pegada en una pegatina cerca del conector.

En el vídeo del paso a paso    veremos   que   la referencia es  156 XW

Muchas placas incluso podría trabajar con otras  pantallas que no   corresponden al numero de modelo por lo que es un riesgo que según el coste del driver  es posible que pueda asumir.

Hay placas básicas que solo cuenta con el conector DVI    y otras  que  tienen   tiene múltiples conexiones como HDMI ,VGA y DVI , incluso contando  con un  CI  7496 como  amplificador de potencia de audio que puede entregar dos canales de audio que es suficiente para aplicaciones de televisión

Es interesante destacar  como todas las placas suelen llevar una placa auxiliar  de pulsadores  para  los típicos controles de todos los monitores ( brillo,color,etc.). Estas placas  se conectan  al driver  con una  forma de cable  que conecta ambas placas .

En caso de tener audio incorporado , también tendría que conectar un jack  o   unos altavoces  desde el conector a estos ( en el vídeo optan por un jack de presión )

La conexión del driver al TFT suele hacerse  con un conector de pines de oro que va desde el driver  hasta  el zócalo de la placa del TFT

En cuanto al consumo del conjunto puede llegar hasta setecientos cuarenta mA  y tensión  de 12 voltios lo cual lo hace ideal por ejemplo para alimentarlo desde una batería externa convencional.

Una vez conectado y probado el driver LVDS   es interesante  dotar el conjunto de un habitáculo , pero no hay que buscar  soluciones costosas pues  bastará sólo  un poco de vidrio acrílico  cortado a medida  que le aportara  la rigidez  mecánica necesaria que podemos pegar con  cola térmica haciendo los agujeros  para que sean accesibles los conectores   .

El conjunto se puede cerrar con una placa  de las misma dimensiones del TFT   que permite incluso fijarlo  a la pared sin necesitar adquirir ningún soporte especial



Gracias al  genial vídeo de greatScott  podemos  ver el sencillo  proceso   de forma practica  paso a paso para convertir cualquier  LCD  procedente  de un portátil roto en un segundo monitor completamente funcional  para su PC ,consola de juegos,etc:



Es interesante destacar  que el puerto HDMI aumenta el precio mucho.

A continuación  están los  links de la placa que greatScott ha utilizado (no es barata):

Amazon.de: http://amzn.to/1py5xKJ

Ebay: http:? //rover.ebay.com/rover/1/711-53200-19255-0/1 …



hdmi



Puede encontrar  mas información del proceso de construcción  aqui
