Ingenioso cargador casero


Ingenious Device Charge Smartphone es uno de los muchos vídeos del tipo házlo tú mismo que tiene el usuario de YouTube Rulof Maker en su cuenta, y entre los que se incluyen desde un barco teledirigido a un cochete propulsado con salami, pasando por un micrófono hecho con un disco duro, o  un ingenioso sistema de propulsión personal marino  que se acopla como unas especie de zapatos propulsores.

En el vídeo  básicamente se usa   un powerball  ( en realidad no es un juguete pues es usado  por  golfistas, músicos, squash, tenis, esgrima, baloncesto, bádminton, tiro con arco, cricket, etc o para la rehabilitación y el alivio del síndrome del túnel carpiano y el RSI.)

Gracias a los 250hz   que es  capaz de la  alcanzar  esta bola, se puede modificar añadiendo unos imanes de neodimio al rotor( extraídos también de otro juguete)  y después usar una  bobina pegada  al cuerpo exterior , para convertir el poweball en un dinamo  muy potente que como vemos no lleva manivela  alguna activándose simplemente moviendo todo el cuerpo  para que el eje  haga de volante de inercia

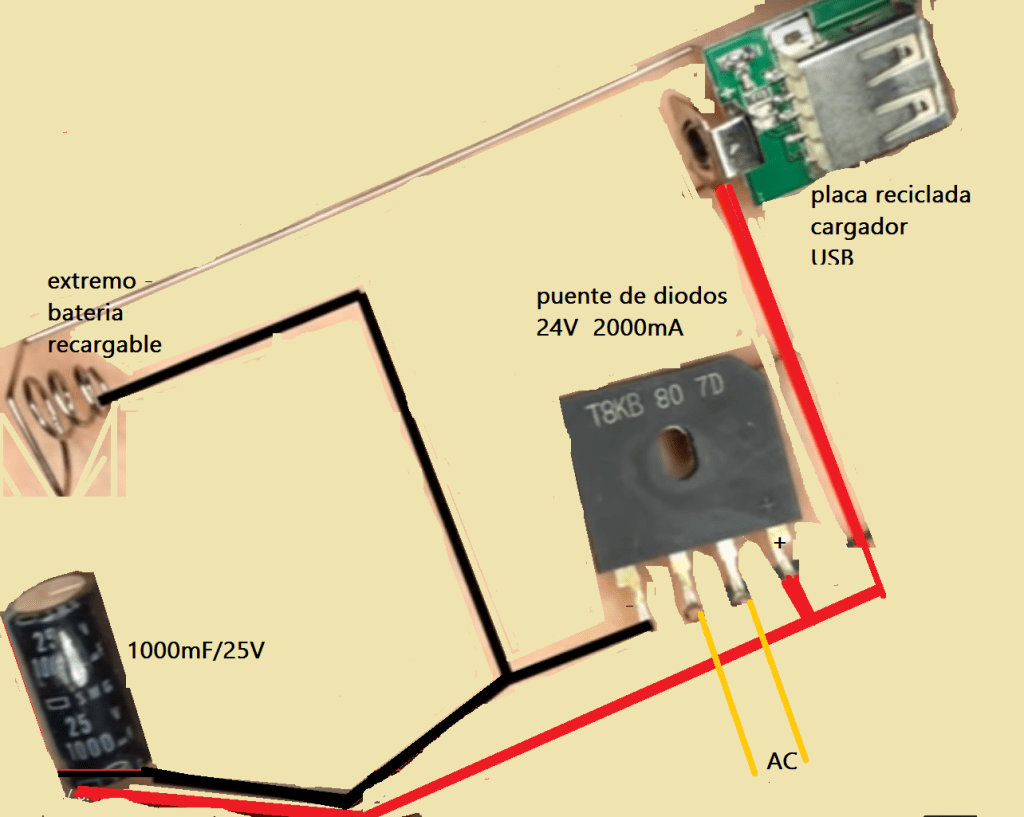

Como la  energía generada por el generador basado en el powerball  es en corriente alterna y ademas es muy fluctuante, para cargar un smart-phone  necesitamos rectificarla y asegurarnos que no supera los 5V DC, para lo cual Rulof  ha usado un simple puente de diodos ( por ejemplo uno de 24V/2A valdría) , un condensador electrolítico de 1000mf/25V para aplanar la tensión de entrada   y luego en vez de  usar un regulador integrado ,por ejemplo  un 7805 ha realizado  también ingeniería Inversa  de forma muy ingeniosas: ha desmontado un  mini-cargador a batería y ha usado el convertidor cc-cc integrado  soldando directamente la salida cc del puente de diodos con el condensador  a los cables procedentes de la batería ( y reemplazando esta)

Este pequeño esquema es obvio que no solo valdría para la powergel sino para cualquier pequeño generador como por ejemplo la dinamo de una bicicleta con lo  cual también podríamos cargar  nuestro smarphone  en nuestra bici  montando el circuito anterior ( conectando  lógicamente  la dinamo  a la entrada del circuito)

En el siguiente  vídeo podemos ver todos los pasos:





Por cierto , la powerball se puede comprar en Amazon por unos 15€ en el siguiente enlace: Powerball 250 Hz Regular – Pelota para tratar el síndrome del túnel carpiano azul azul Talla:n/a

Entes sus mucho ingenios , Rulof  también incluso  ha hecho  una cafetera expreso  simplemente utilizando dos bombillas incandescentes de las antiguas , conteniendo una  el agua y la otra el filtro y el café. El proyecto  básicamente consiste en calentar la bombilla inferior que es la contiene el agua (con un hornilla de gas por ejemplo)   para que ésta salga en forma de vapor hacia la bombilla situada que contiene el café, colocada sobre la primera.





¿Quien se anima a emular a Rulof?
