Reparar un sensor nike+


Inicialmente lanzado para correr en 2006, la comunidad Nike + ha crecido para incluir aproximadamente 7 millones corredores. Desde sus inicios, Nike + ha ampliado en un ecosistema deportivo que incluye baloncesto Nike +, Nike + y el recientemente lanzado Nike + Kinect. Los atletas de cualquier nivel pueden encontrar una gran variedad de productos que incluyen una nueva gama de colores en el Nike + SportWatch GPS Powered by TomTom y el Nike + FuelBand, Nike + Sportband Nike + corriendo aplicaciones y nano iPod con Nike +. Los usuarios deportivos pueden visitar solo destino nikeplus.com para acceder a todos sus datos incluyendo NikeFuel puntos acumulados de todos los dispositivos de Nike +, creando una comunidad globalmente conectada del deporte de por vida .

La pieza angular de este subsistema lo constituye el sensor  Nike +  , que con solo 6,5 gr  mide ritmo, distancia, tiempo transcurrido y calorías quemadas enviando la información   mediante un enlace  de  radio a un receptor que en principio solo puede ser gestionado por un dispositivo  compatible con tecnología  Apple como son  Nike + SportWatch GPS alimentado por TomTom (sensor incluido y opcional),Nike + SportBand (sensor incluido),IPod nano ,IPod touch,IPhone 3GS o iPhone 4 , todos ellos usando  la aplicación Nike+ iPod dado que la aplicación Nike+ running  no necesita el sensor) .

En  un post anterior  hablábamos de la pulsera  Nike+ sportband dando las pistas para su reparación   ..¿Pero que podemos hacer   cuando deja de funcionar el sensor nike+ o  falla?.



El sistema Nike+ se basa en colocar o fijar el sensor nike+  correctamente en las zapatillas Nike, fabricadas especialmente para el dispositivo ( es decir con la plantilla preparada para albergar el sensor), o bien de otra marca a través de un soporte una vez en el lugar, el sensor funcionara de forma automática

El sensor Nike+   en efecto  se vende de forma individual, (unos 10€) por lo que es ideal si tiene que reemplazarlo,  o  para un segundo par de zapatos listos para Nike + o necesita conectarlo a su dispositivo Apple

Antes de comprobar nada, lo mejor es seguir  los pasos que nos recomienda Nike para conectar el sensor nike+  :

  • Quitar la plantilla del zapato izquierdo de cualquier par de zapatillas Nike para acceder al compartimiento que puede contener el sensor.
  • Colocar el sensor en el compartimento con los logotipos hacia arriba y luego vuelve a colocar la plantilla (asío el sensor estará en su lugar y listo para funcionar).
  • Moverse  para activar el sensor, el cual automáticamente comenzará a transmitir cuando detecte el movimiento, y dejará de transmitir cuando no lo haga.
  • Apagar la batería del sensor presionando el botón en el lado opuesto del logo y manteniendo pulsado el botón durante tres segundos. Esto sólo debería ser necesario cuando se pasa por la seguridad del aeropuerto y en los aviones, de acuerdo con Nike y Apple, ya que la batería entra en modo de espera automáticamente  cuando no está en uso. Si desconecta la batería, recuerda que deberás activarla antes del próximo uso presionando el botón en el lado opuesto del logo y manteniendo pulsado el botón durante tres segundos. Nike y Apple recomiendan hacerlo presionando el mismo botón con un clip o un bolígrafo.





Si bien Nike y Apple dicen que la batería no es reemplazable y un nuevo sensor completo debe ser comprado, el proceso  que ya a describimos  para reparar  la Nike+ sportband  igualmente ,también   puede ser replicado para este a fin de reemplazar  la batería del propio sensor



En teoría se debe adquirir un nuevo sensor de Nike+, cuando se recibe un mensaje de que la batería se está agotado o simplemente si seguimos los pasos descritos y no vemos actividad en cualquiera de los receptores descritos(Nike + SportWatch GPS alimentado por TomTom (sensor incluido y opcional),Nike + SportBand (sensor incluido),IPod nano ,IPod touch,IPhone 3GS o iPhone 4.) . De acuerdo con Nike, la batería tiene una duración de cerca de 1000 horas de “uso activo”, y enviará una señal de batería baja a su receptor aproximadamente dos semanas antes de que se quede sin energía,pero evidentemente si pasa ese tiempo y no lo usamos ,no veremos esa información  .Asimismo por poco que hayamos usado el sensor ,si este lo tenemos desde hace unos años también es un signo inequívoco de que puede haberse agotado la batería



Aunque el dispositivo en teoría es irreparable al estar sellado herméticamente , lo cierto  si es posible repararlo como vamos a ver  a continuación :

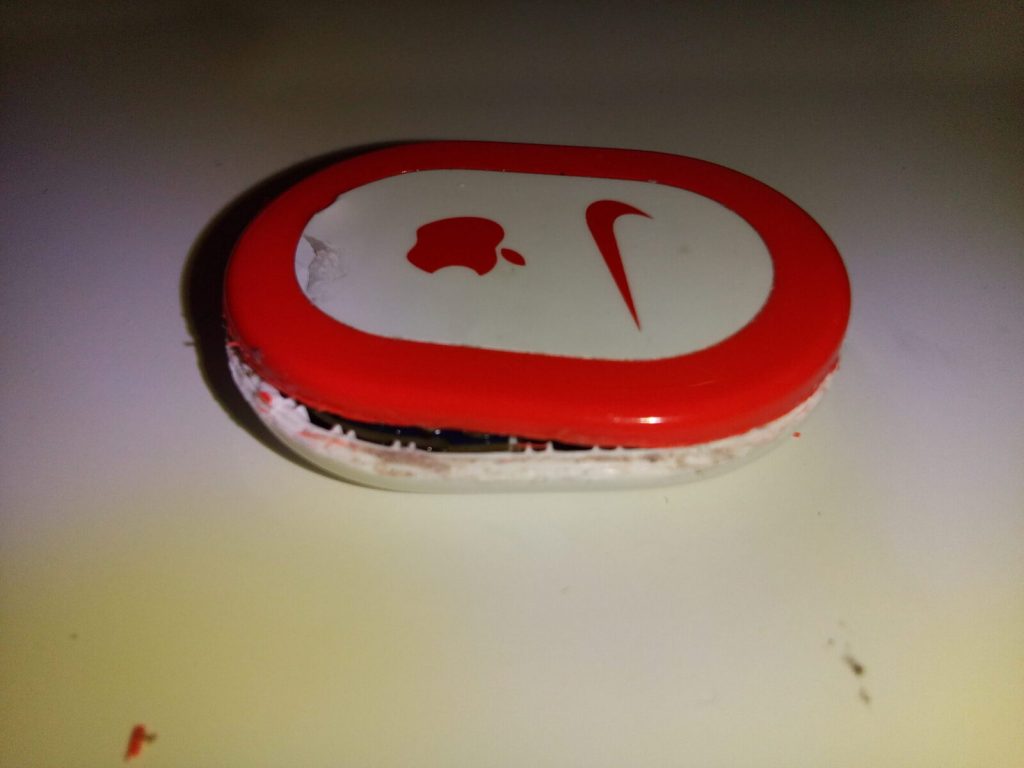

Cortar entre la unión de las partes superior e inferior con un cutter teniendo un cuidado especial de no penetrar en el interior rompiendo la electrónica

img_20161121_1657461

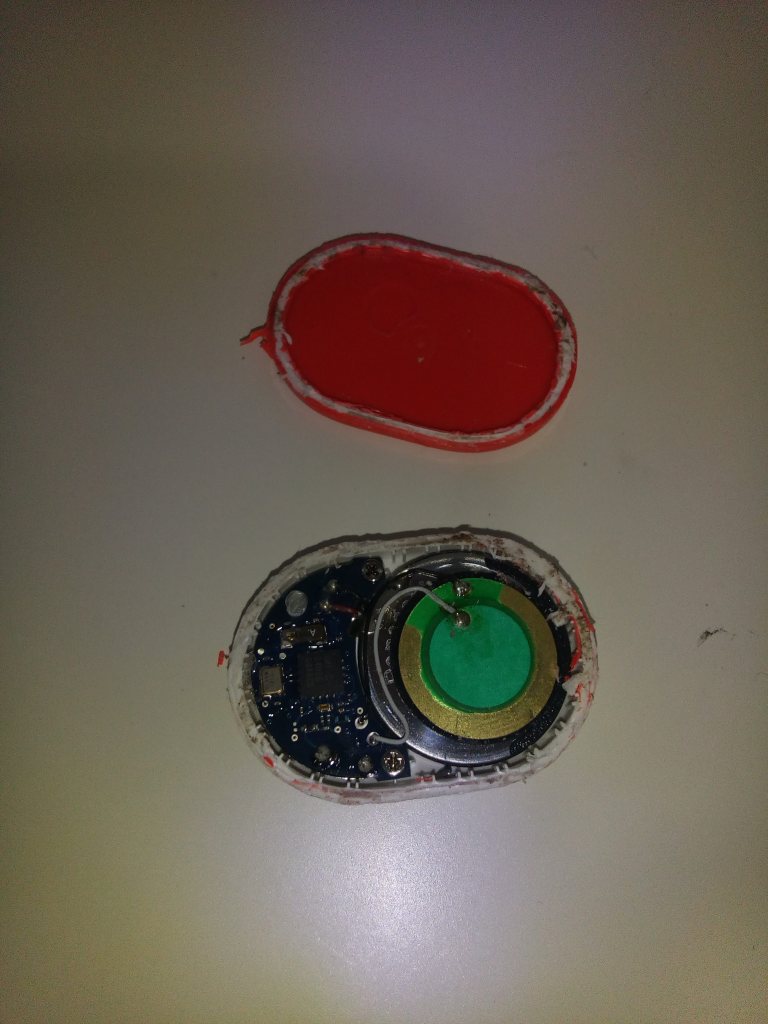

Una vez se  haya conseguido practicar una abertura ,abrir finalmente la caja  con mucho cuidado.





img_20161121_1657301

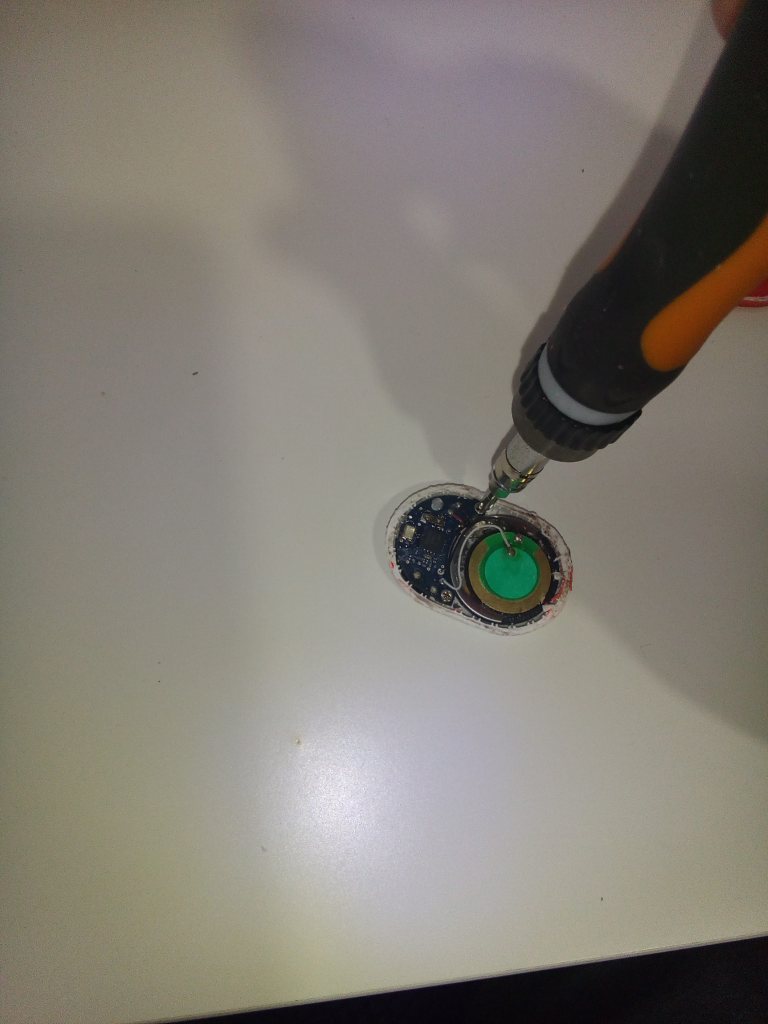

Ahora abierta la tapa con mucho cuidado soltar el cuerpo con toda la electrónica y ahí veremos dos pequeños tornillos que deberemos aflojar



img_20161121_1659151

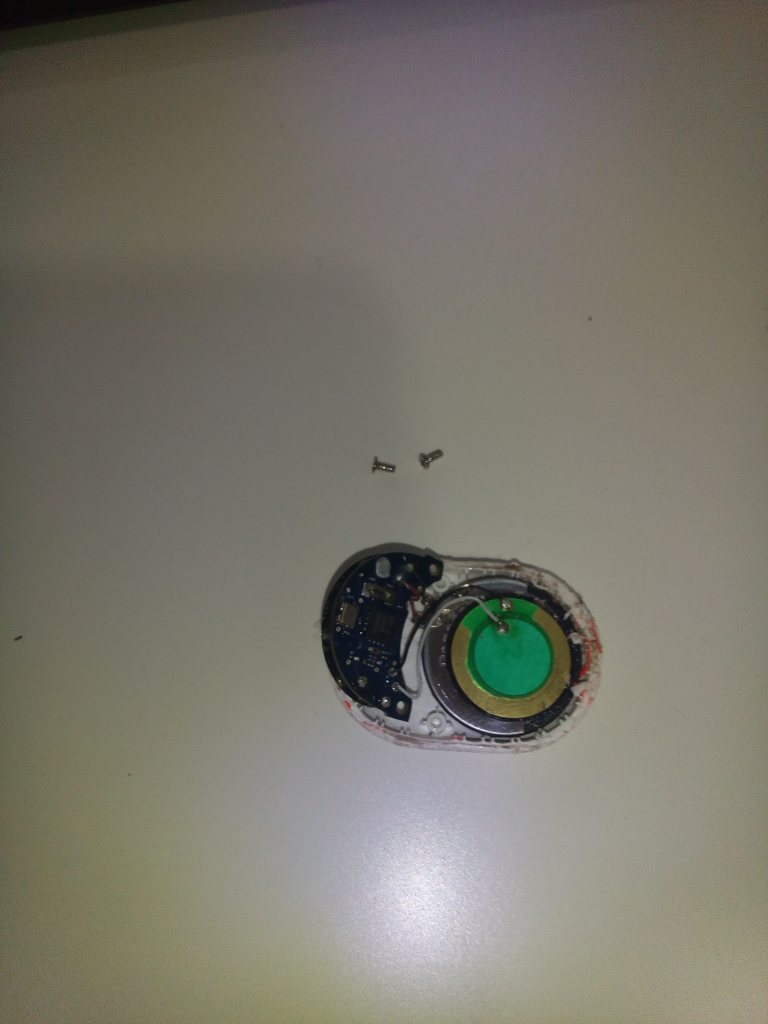

Quitado los 2 tornillos ,tenga un cuidado especial con los 4 cables que salen de la placa hacia el sensor  y la batería

img_20161121_1700371

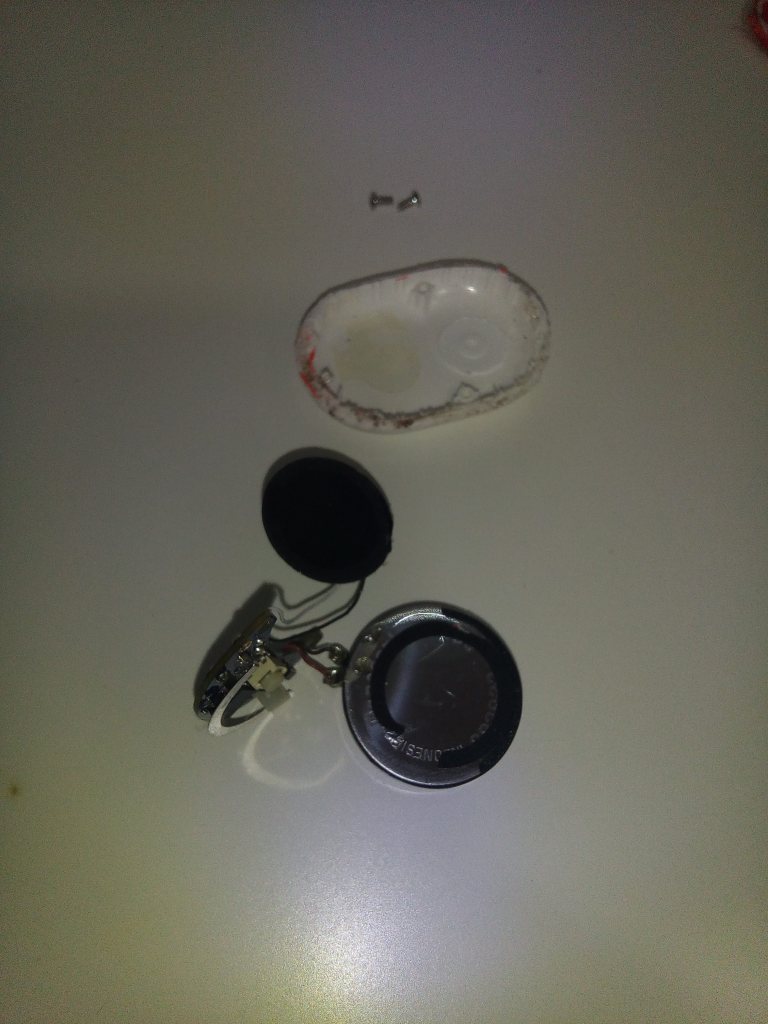

Ya vemos el modelo de la batería incluida  :CRC2032 el cual por cierto deberemos soltar del sensor de fuerza que lleva adherido en su parte superior con un arandela adhesiva  . Por ejemplo se puede soltar el sensor de fuerza  con cuidado usando  un cortante presionando en  la parte de contacto.



img_20161121_1703261

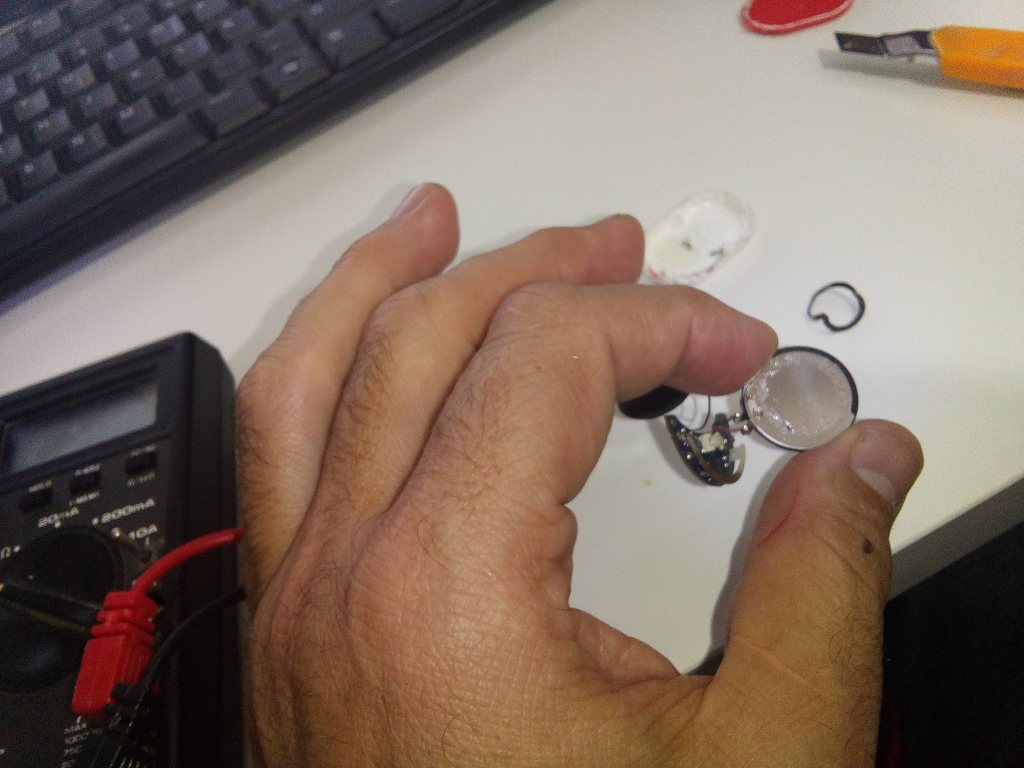

Ahora soltamos la batería por completo y medimos con un polímetro la tensión de la batería cuya tensión debería ser cercana a los 3V



img_20161121_1706001



Si la tensión es inferior a 3V  debemos eliminar la vieja  batería  y reemplazarla por una nueva del mismo modelo CRC2032 que podemos  conseguir en cualquier tienda





Una vez conseguida la batería de recambio, desoldaremos la antigua, soldaremos la nueva respetando la polaridad y haremos los mismos pasos descritos anteriormente pero, a la inversa:

  • Ubicaremos la batería dentro de la carcasa,
  • Pegaremos el sensor de fuerza encima de la batería
  • Colocaremos los 2 tornillos
  • Atornillaremos estos a la caja.
  • Fijaremos el mecanismo a la caja inferior  ,
  • Colocaremos la tapa
  • Cerraremos el conjunto ,
  • Debemos volver a sellar la unión con pegamento  o con silicona









Por cierto ,fijar el sensor  Nike+ a una zapatilla que no sea Nike también es posible  usando alguno  de los muchos métodos caseros:

  •  Cortando un agujero del tamaño del sensor en la suela interior de la zapatilla izquierda, imitando la cavidad que puede encontrar en una zapatilla Nike, desliza el sensor en los cordones en la parte superior de la lengua de la zapatilla o
  • Adhiriendo el sensor a la parte superior de la misma con cinta adhesiva.
  • Comprando un soporte de terceros para mantener el sensor en su lugar en una zapatilla que no sea Nike de modo que el sensor se adapta en una bolsa que se coloca en los cordones de las zapatillas y se mantiene cerrado con Velcro    como el siguiente diseño    que puede comprarse por unos 12€                                                                nikess
  • Las posibilidades son infinitas, pero debe tener varios puntos importantes en mente para garantizar resultados precisos: el sensor debe estar colocado con el logotipo hacia arriba en la zapatilla izquierda, y  debe estar  fijado  firmemente en su lugar, y debe colocarse bastante paralelo al suelo.





!Es sorprendente la sensación de volver a ver funcionando un dispositivo que según el fabricante debería desecharse cuando en realidad puede tener una vida aun mas larga!
