Electrónica de una lavadora LG direct drive y averias mas comunes

veremos en este post los síntomas mas comunes en lavadoras lg direct drive junto con su posible solución


Ha cambiado mucho la tecnología desde las primeras lavadoras que solo incluían un simple motor agitador  a las modernas lavadoras  con tracción directa del tambor ( direct drive)  y modulo auto diagnostico basado en microcontroladores .

Un ayuda inestimable  a   la hora de resolver cualquier incidencia  de funcionamiento de nuestra lavadora  son los códigos de error los cuales   nos permiten realizar un rápido diagnóstico de sus averías  más comunes. Estos códigos de error deben ser del conocimiento del técnico en reparación y mantenimiento a lavadoras para una rápida resolución del problema , pero  afortunadamente también se incluyen  en los manuales correspondientes a cada modelo , por lo que como primer paso  deberíamos consultar el manual de lavadora para identificar  si nos esta mostrando algún tipo de error , los cuales se muestran con señales sonoras , combinaciones de leds o incluso en las que los disponen de diplay   en este  mismo los propios  códigos de error.

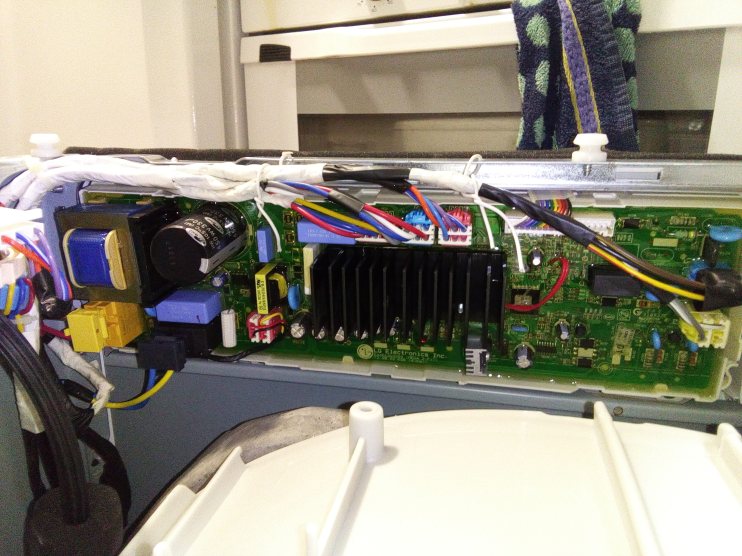

detalle del programador



Empezando por lo básico

Aunque los filtros se pueden acceder por el exterior, si tenemos una avería tarde o temprano intentaremos abrir la tapa superior  o el lateral  para intentar averiguar el origen de cualquier problema

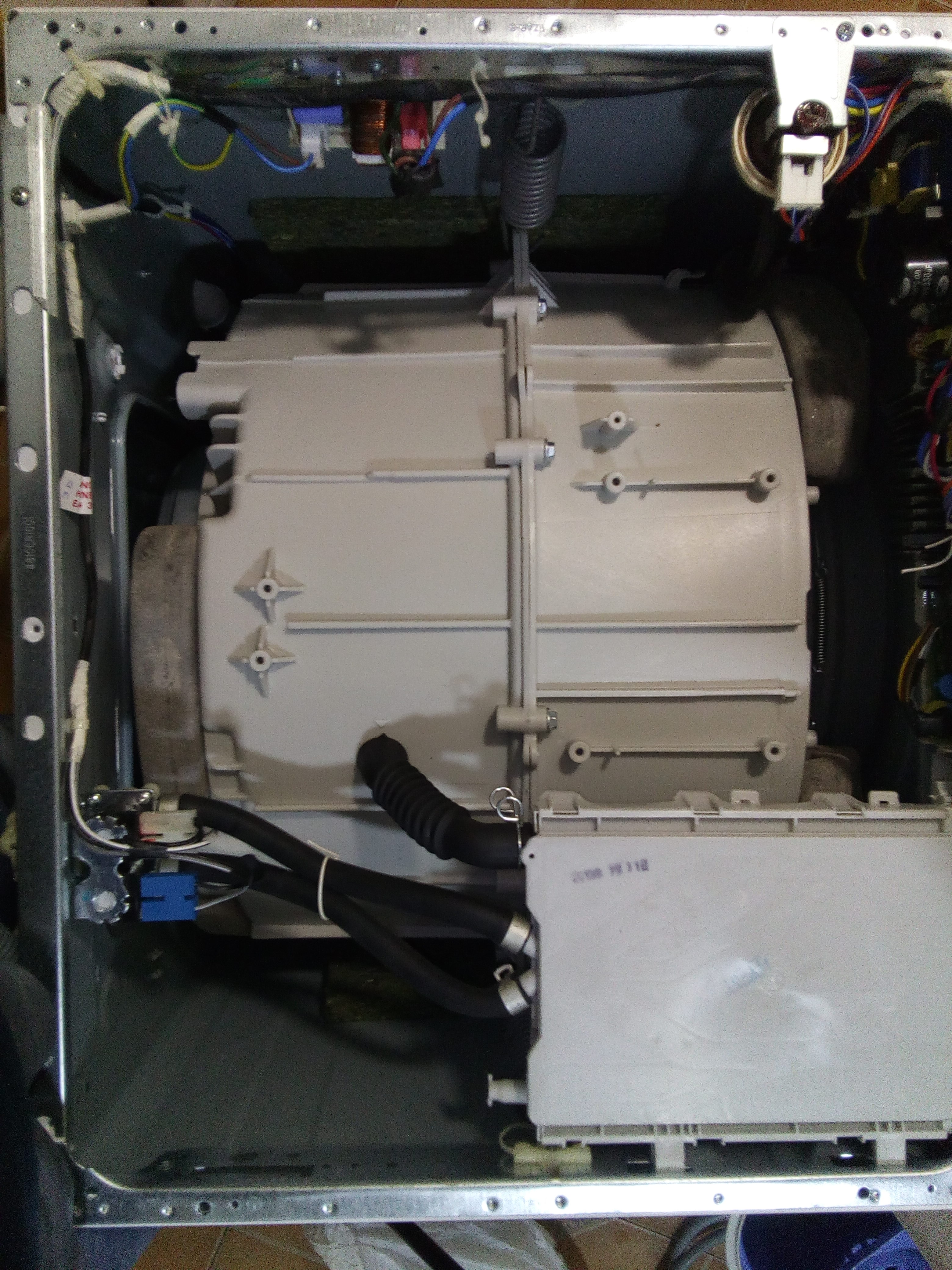

Como podemos ver  en la imagen de abajo de una lavadora   LG F10B9QFW   ,  en el interior  se  ha sustituido  el metal por el plástico ,mucho mas ligero y por supuesto insensible a la oxidación   y corrosión

interior de una lavadora

Por orden de importancia ante cualquier problemas podemos seguir los siguientes punto

  • En primer lugar revisaremos el filtro de agua del desagüe,.En algunos modelos de lG con Display , el error es “OE”  que significa “drain error”, es decir error de vaciado de agua. Se activa si después de 5 minutos de iniciado el vaciado de agua, el sensor de llenado indica cuba llena.

Ante  cualquier contratiempo   de mal funcionamiento , ante de nada debemos comprobar que la tubería de desagüe no está torcida, doblada o aprisionada por algún elemento extraño   verificando  que el desagüe es eficaz y no existan atranques que devuelvan el agua. Revisados las tuberías,  también  debería comprobar que el filtro de la bomba está limpio y sin obstrucciones.

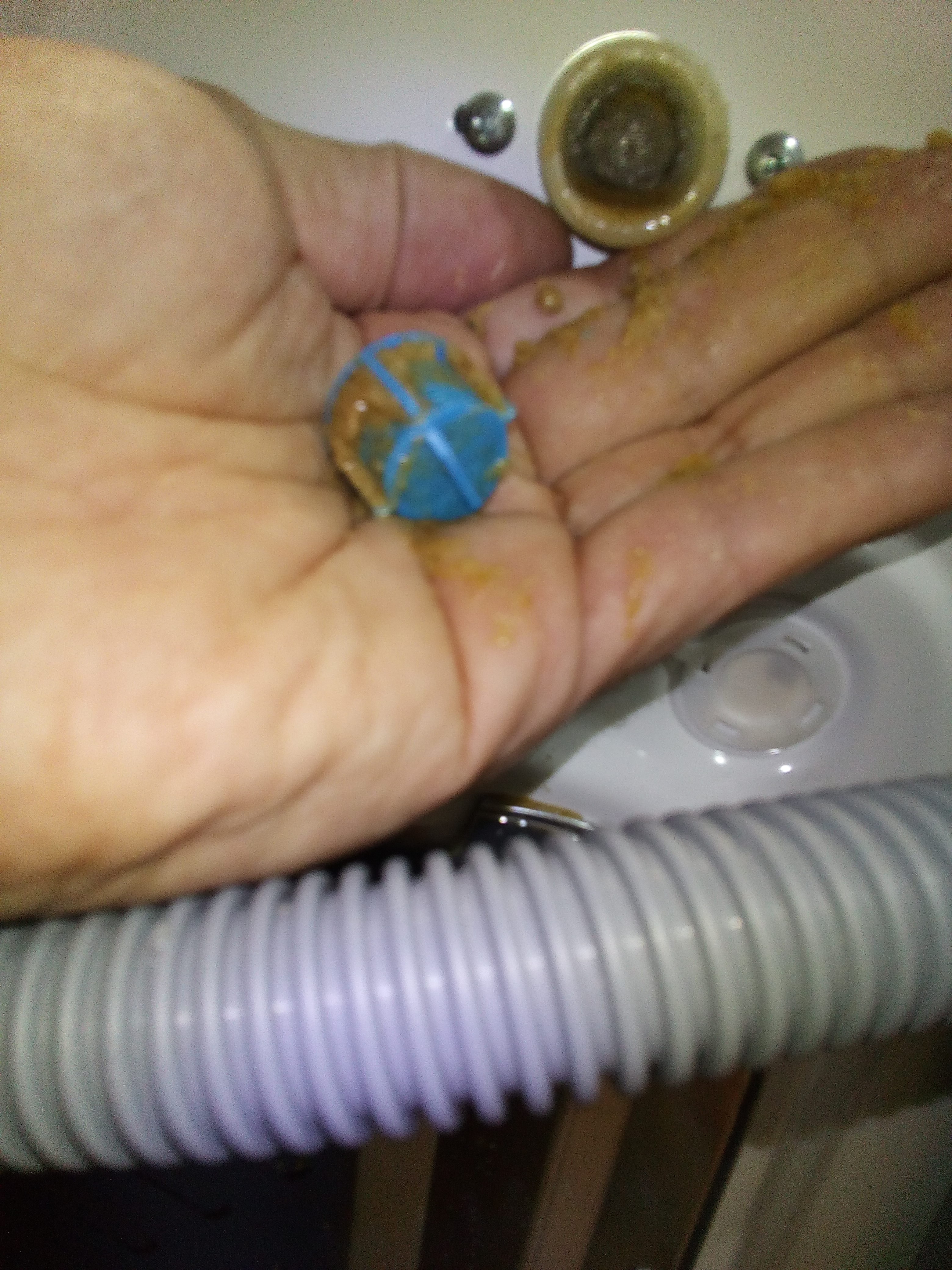

  • En segundo lugar, un fallo muy común es que el filtro de la toma de agua que quede obstruido por acumulaciones de sales ,por lo que es importante  limpiarlo  concienzudamente.

Lo mejor es limpiarlo  hasta incluso llegar a extraer el portafiltro  ya que  en la mayoría de modelos se puede extraer

filtro interoi

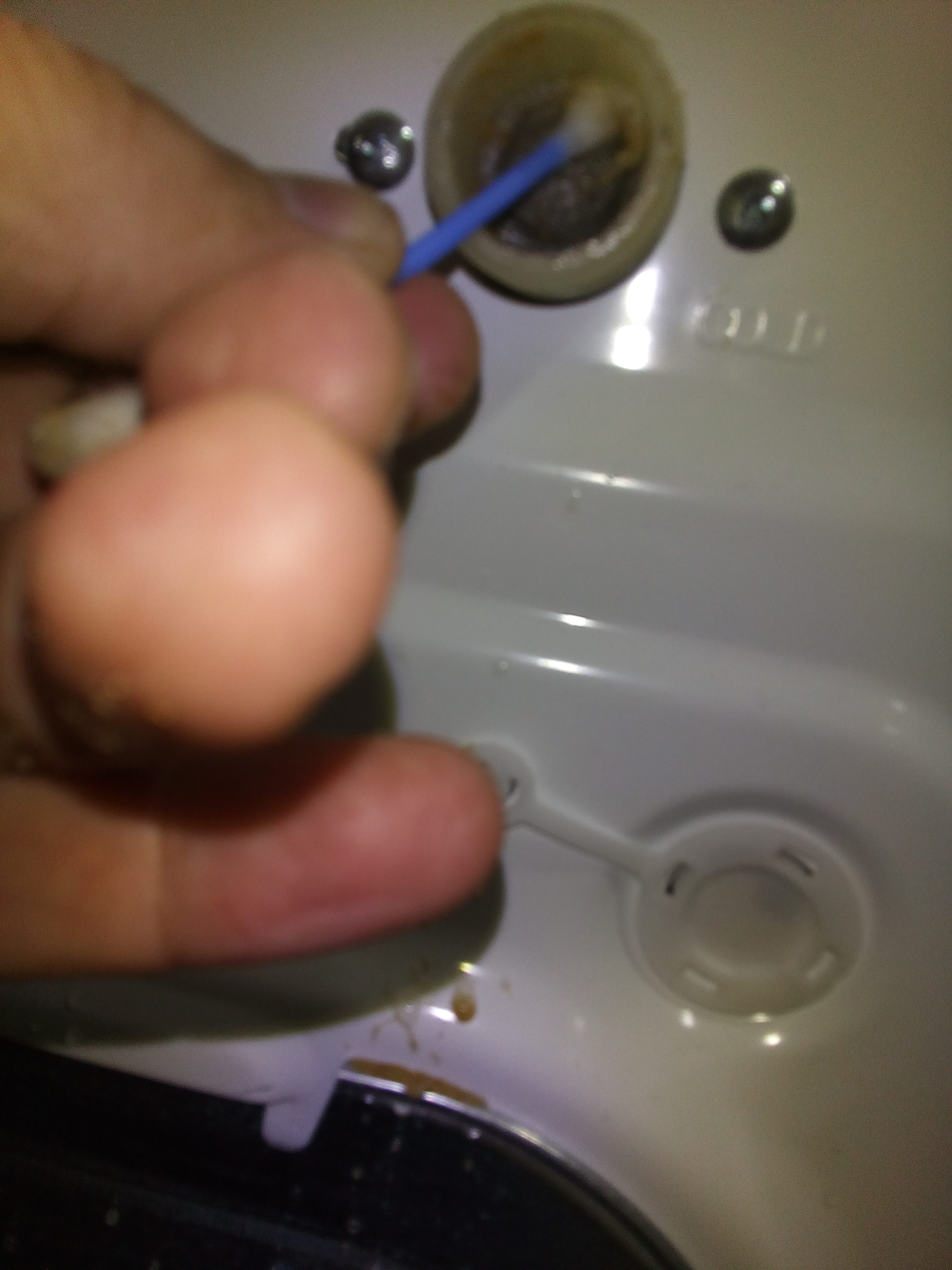

Es conveniente incluso limpiar con un bastoncillo de oídos en el interior del porta-filtro  para que limpiar  cualquier obstrucción

interior fltro

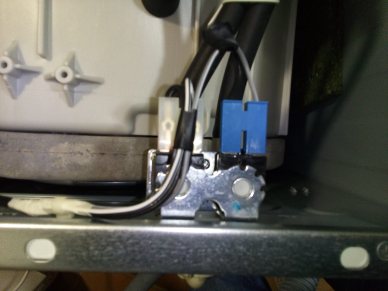

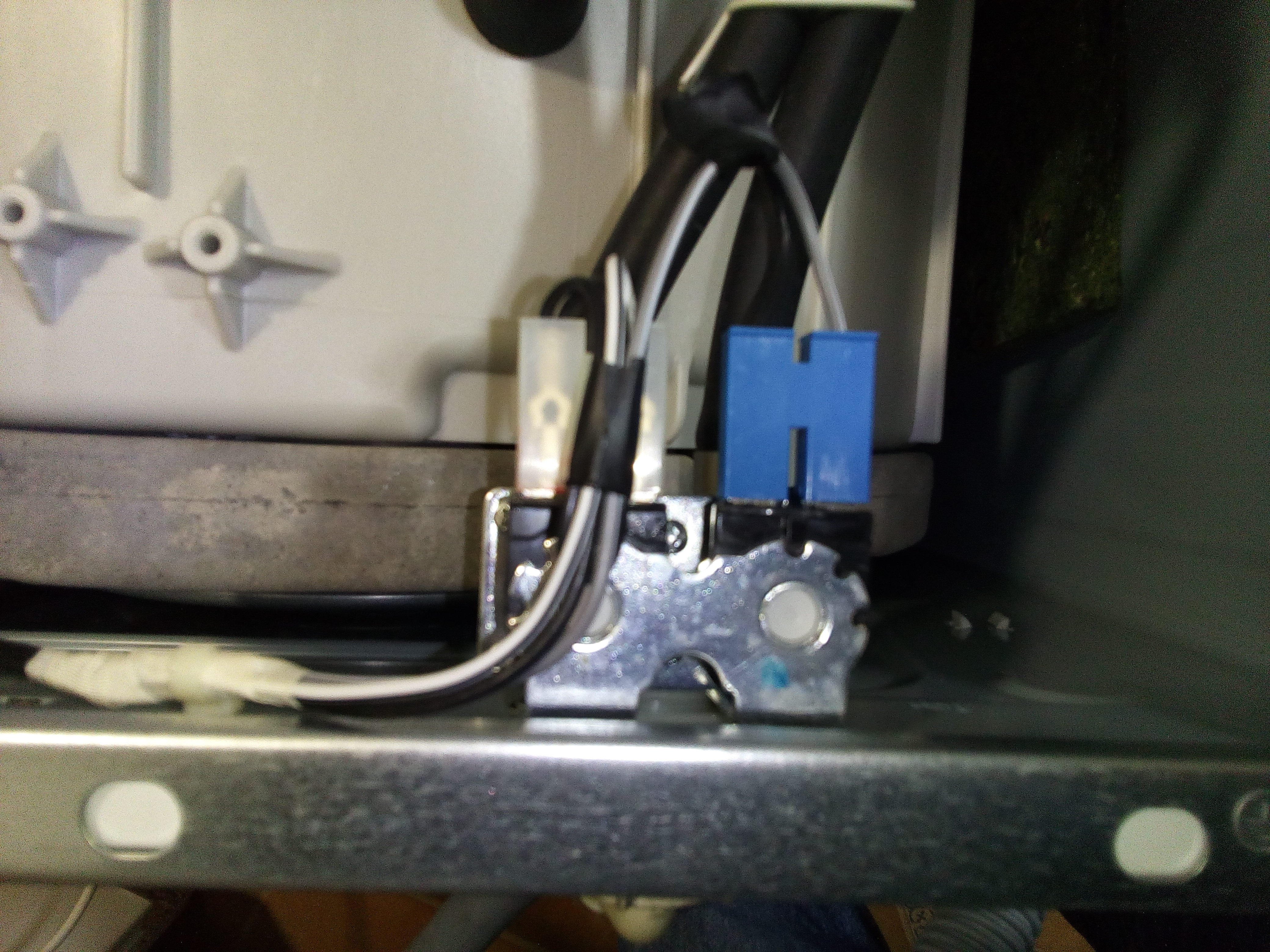

  • Si el suministro de agua está bien, el fallo puede estar motivado por una rotura en algunas de las electroválvulas.  Suelen ser  dos  y, como se ve en la imagen, están  justo en la entrada de  agua.

Se pueden comprobar su bobinados con polímetro , el cual debería  oscilar  un valor de 2 a 8 ohmios



electrovalvula

Otra posibilidad de avería  de las electroválvulas es que  pierdan la hermeticidad   las juntas de  goma  interiores , por lo que en efecto podemos probar que se accionen pero no cortan o no abran el flujo de agua  : esta avería es típica y se  manifiesta     llenándose el tambor incluso con la  lavadora apagada debido a las fugas de  alguna de las electroválvulas . Obviamente estos errores  obligan    a reemplazar  la  electroválvula averiada.



Rebosamiento de la cuba

Otro de los problemas típicos el  llenado de la cuba  incluso llegando el rebosamiento . El error se suele indicar por OE (“Overflow error”) y si es detectado  por la electrónica  la bomba de agua suele activarse automáticamente. Este mensaje, nos indica que la cuba se ha llenado de agua de manera excesiva.

El fallo puede estar en el sensor de agua que da una lectura errónea,o que la electro-válvula no cierra (por depósitos de cal, suciedad,  junta picada), lo que produce un constante llenado de agua de la lavadora como hemos visto en el punto anterior.

Existen dos tipos de sensores de presión de agua en lavadoras:

  • Sensores de presión de agua  a base de contactos eléctricos o resistivo.
  • Sensores de presión de agua electrónicos , los cuales son  más seguros al no tener contactos físicos eléctricos.

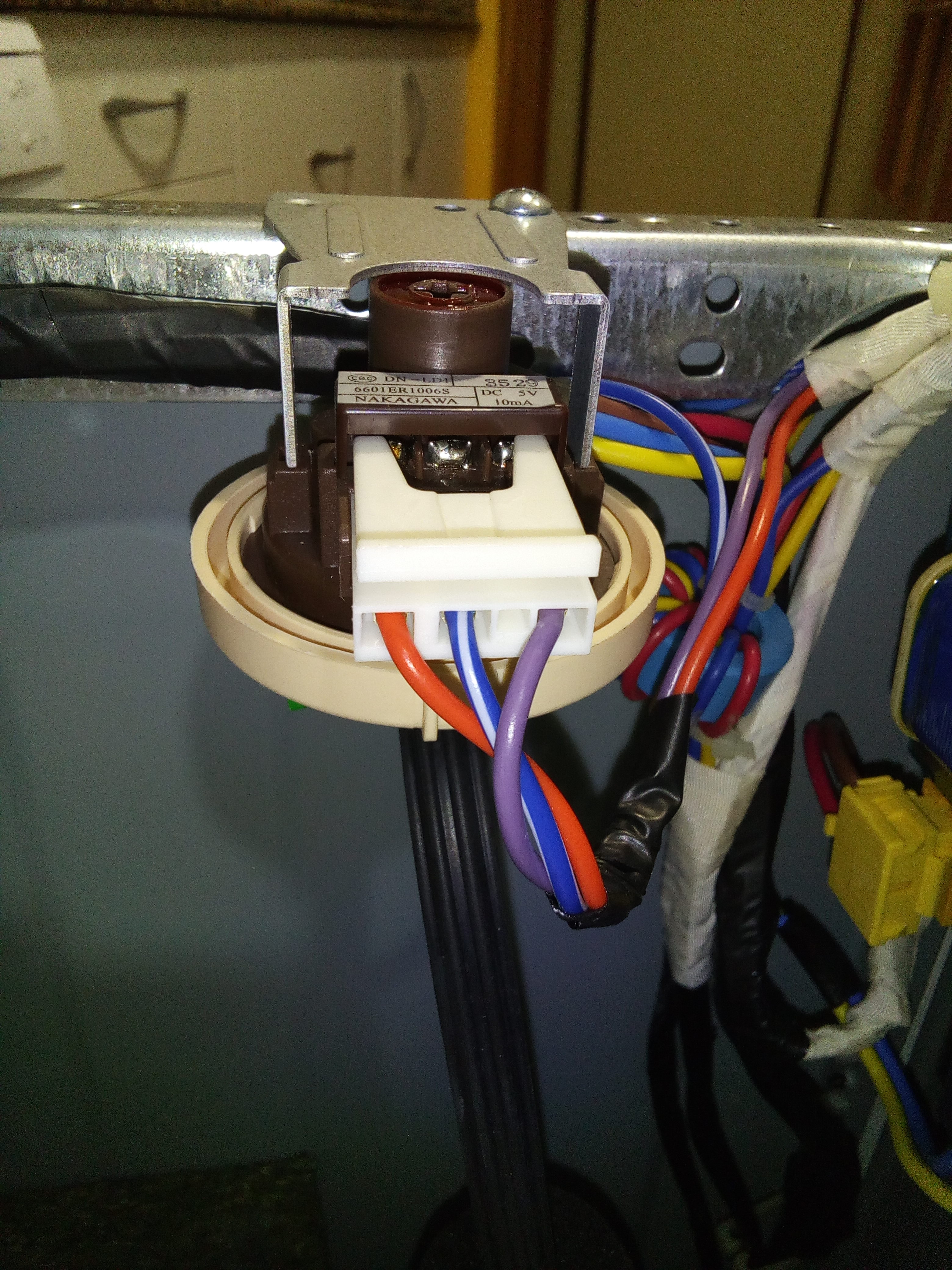

En algunos  modelos   de LG con display, un fallo de  los presostatos    se indican por  el error   “PE” (es decir  Pressure error)”, es decir error en el sensor de presión refiriéndose  a la presión del agua en el presostato, el cual puede ser verificado en modo test en algunos modelos .

Una avería muy típica  es pues que la lavadora se llena de agua y no para de llenarse  desbordándose  sin pasar al ciclo de lavado .lo cual   normalmente  puede  relacionado con el sensor de presión de agua  como vemos.

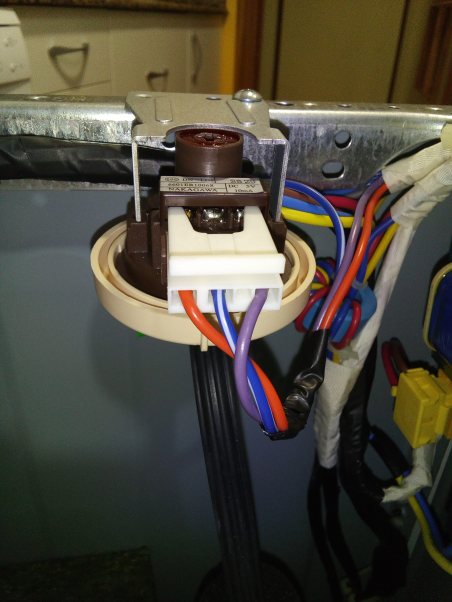

Presostato vista superior

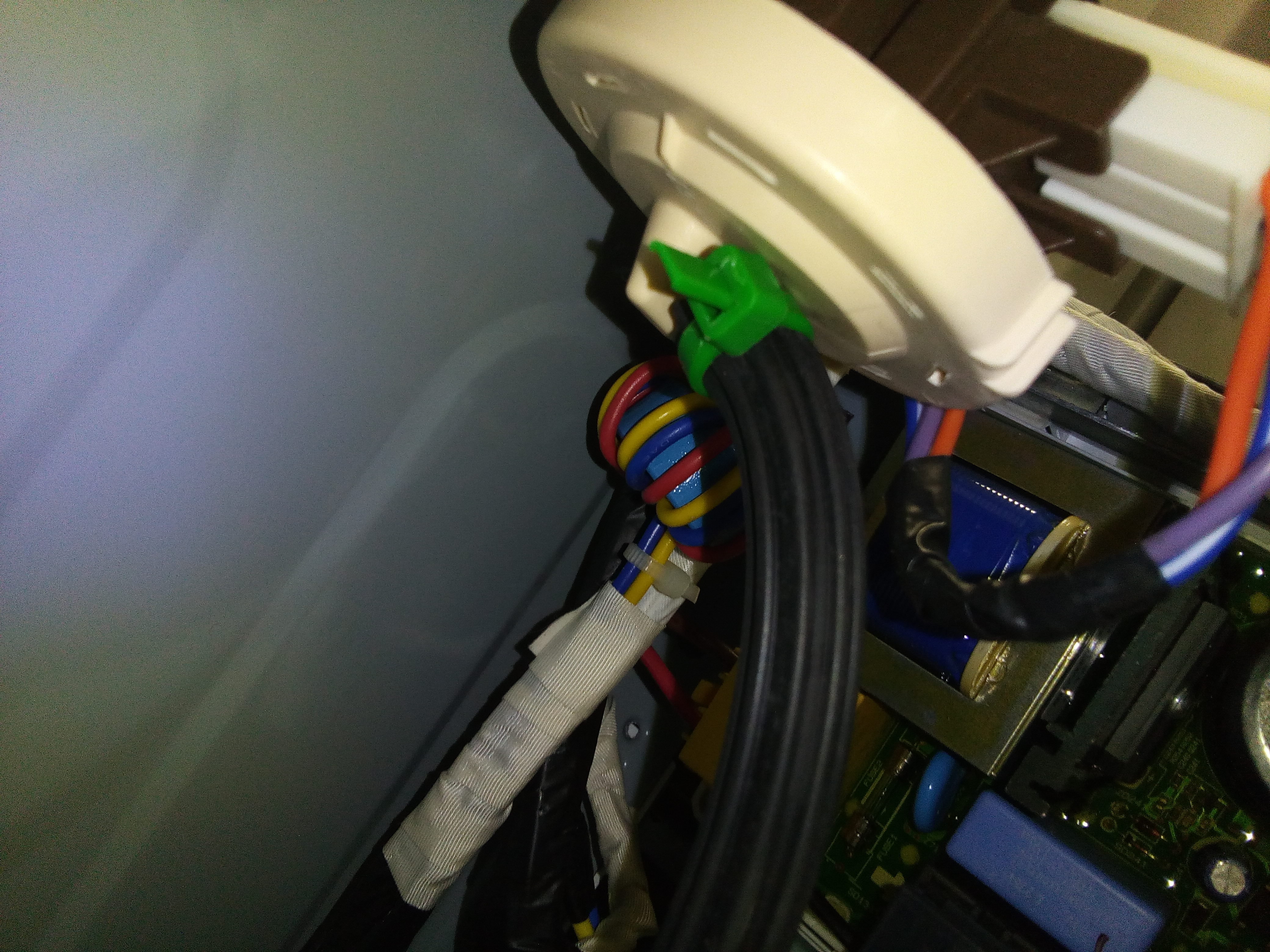

Una avería típica del modelo   LG F10B9QFW es que  con el tiempo  se suelte el conducto  procedente del tambor , provocando que la lavadora  no lave pues no corta el llenado  de agua del tambor .

En este caso  simplemente arreglaremos  al avería fijando el tubo al presostato  y  como mejora colocaremos una brida para que no se  vuelva a soltar el tubo

img_20170126_1740031



 Obviamente si la conducción es correcta ( no esta obstruida ) y no se ha soltado , y  sigue manifestando el  mismo error de llenado del tambor hasta el limite  ,muy probablemente el sensor estará mal y  debe ser sustituido por otro.

Problemas con el vaciado  de la cuba

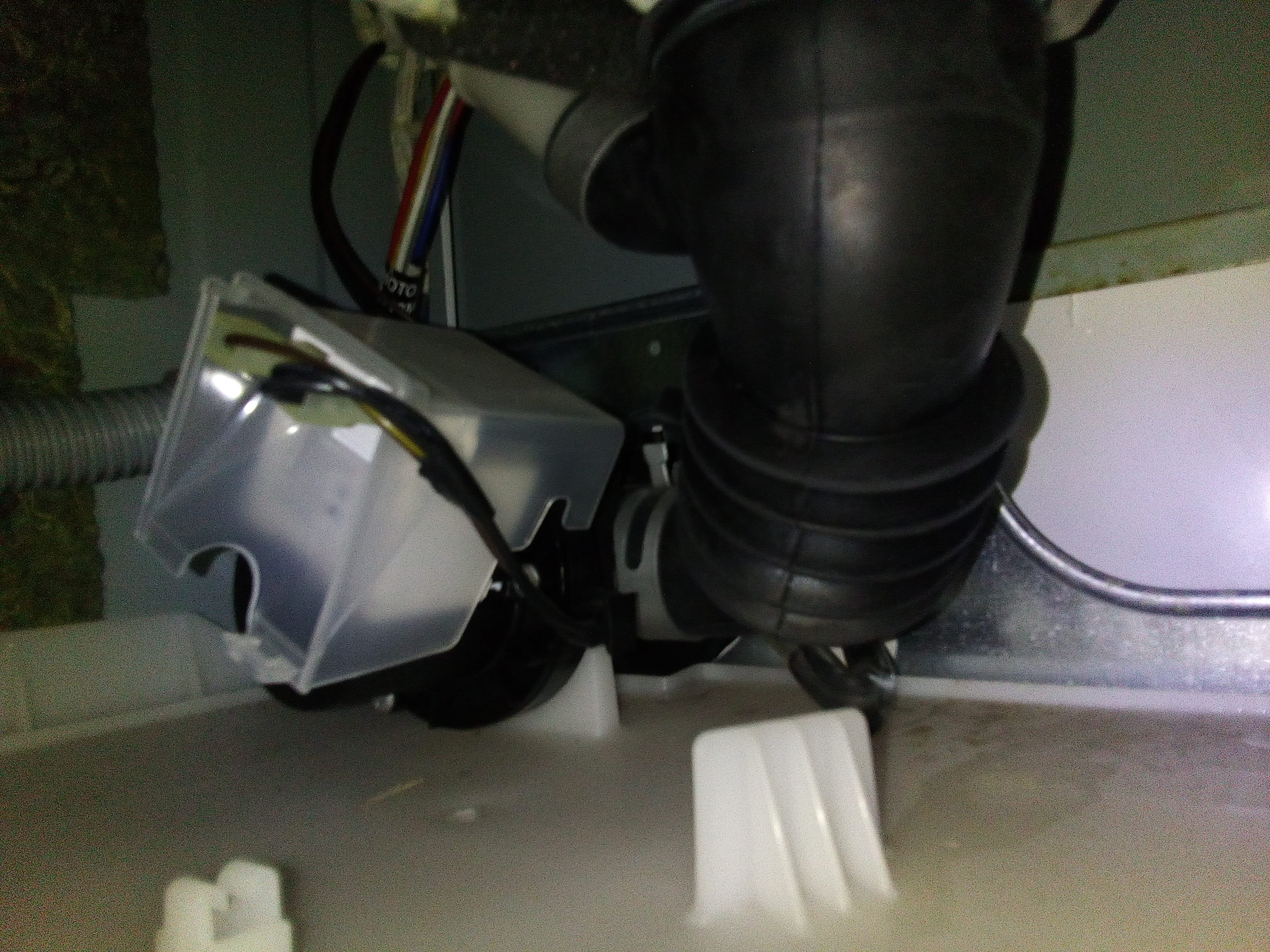

Si estuviese todo lo anterior correcto,otro problema  puede ser  el fallo de la bomba para lo cual, aparte de observar si se oye agua  circular por el sumidero . podemos medir con un polimetro el bobinado de la bomba que debería  tener  una resistencia de 80 a 150 Ω .
En algunos modelos de LG  el error es  DE ( es quiere decir drain error) , es decir error de vaciado de agua. Se activa si después de 5 minutos de iniciado el vaciado de agua, el sensor de llenado indica cuba llena.
bomba de lavadora

Otras averías

  • Otra avería probable es el interruptor de seguridad de la  puerta cuyo código de error  en lavadoras LG con display  suele ser DE (“door error”), es decir error en la puerta de la lavadora. Debe verificar  que la puerta de la lavadora está completamente cerrada, verificando el contacto de cierre y el retardo de apertura. En caso de que el contacto o el retardo esté mal, debe sustituirse todo el bloque.
  • Y llegamos  al motor cuyo error en las lavadoras LG suele ser “LE” (significa “Motor error”), es decir, error en el motor. El fallo está originado por una avería en los bobinados del motor, que están abiertos o en cortocircuito. La avería también se produce si el conector está mal o flojo, o los sensores Hall están dañados.

Llegados a este punto, ver este mensaje indica  una reparación bastante costosa. Verifique el bobinado del motor, quite el conector y mida con el multímetro. Las resistencias se miden entre cada bobina y deben dar una lectura entre 5 y 15 ohmios. Si las bobinas están bien, seguramente el fallo está en algún sensor Hall, los cuales deben ser cambiados.

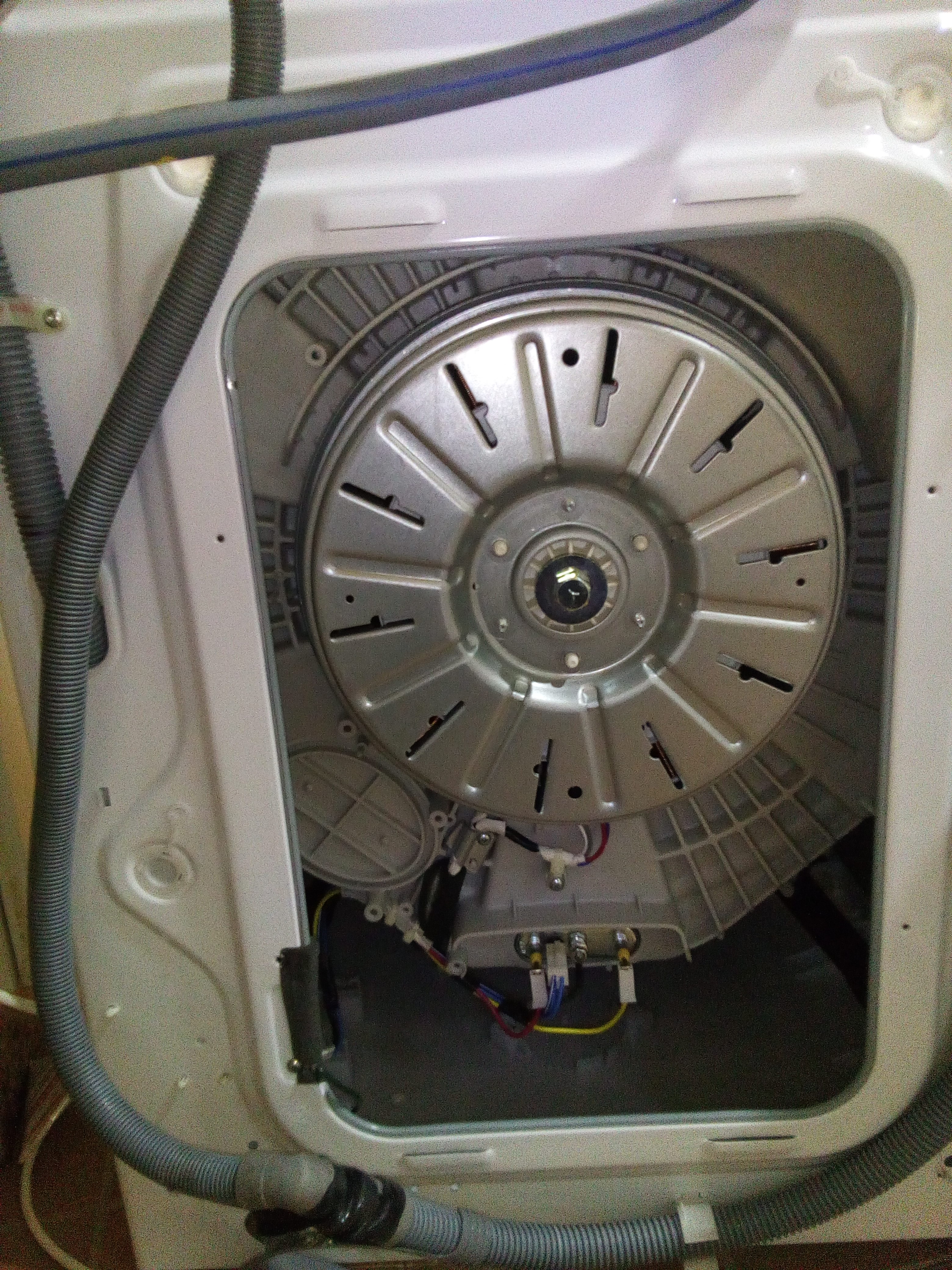

detalle del motor

  • Y para terminar llegamos a la parte mas importante : la placa principal (antiguamente llamada  programador) .Si todos los elementos anteriores  están operativos un problema muy típico  puede ser cualquier aspecto relacionado con la placa principal , que en los modelos mas actuales suele  estar centralizada en una  sola  placa .

Normalmente las reparaciones de esta placa suelen consistir reemplazar por completo la placa   conllevando  ademas de un coste considerable ,asi que  si llegados  a este punto estamos seguros de que esa es la avería , tenga en cuenta que  en casi todas las reparaciones una parte muy importante se lleva la  parte de alimentación  ,( que el caso de las lavadoras va integrada en la placa) , así que es un comienzo empezar por este punto .

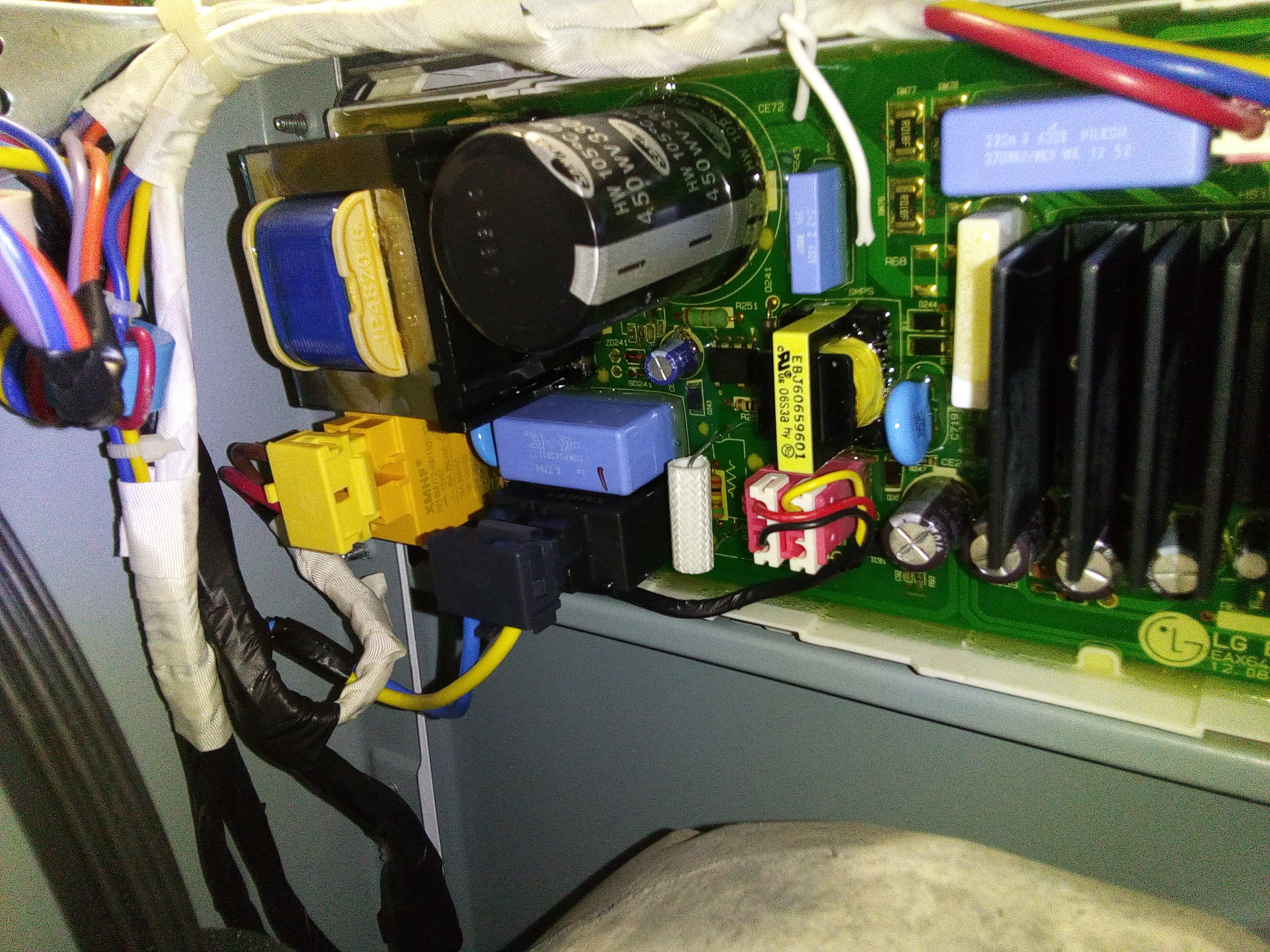

En la imagen a la izquierda se observa claramente el transformador , un condensador electrolítico de gran capacidad  y un puente de diodos y varios condensadores de poliester ,  por lo que un buen comienzo seria ir comprobando tensiones por esa parte ( con cuidado extremo pues esta alimentado con tensión ac 220V)







img_20170126_1740431

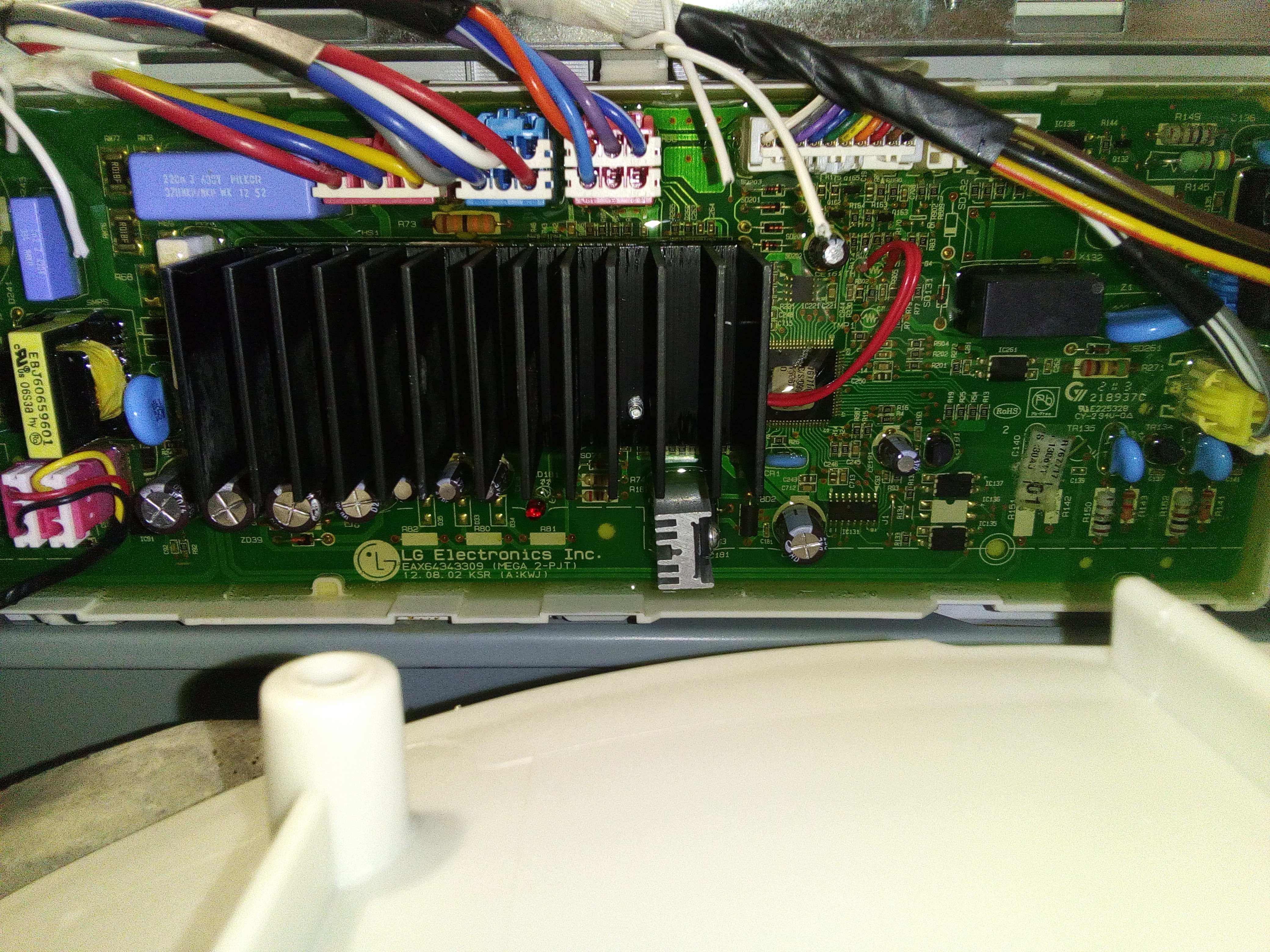

Otra causa de problema de  mal funcionamiento , suele ser los conectores  y sobre todo condensadores   por  lo  que no viene mal revisar en general el estado de estos



img_20170126_1740511



Sin duda el abanico de posibilidades es infinito ,pero hemos intentado   mostrar en este post los síntomas  mas comunes junto con su solución .!Muchísima  suerte con la reparación!
