Como fabricar un pantalla para nuestra Raspberry Pi


Hoy en día hay  soluciones de muy bajo coste para poder reusar gran parte de las pantallas TFT presentes  en nuestros gadgets como ordenadores portátiles , tabletas ,teléfonos ,dvd’s portátiles , etc     donde  probablemente el resto de electrónica  ya no funcione ,  pero que gracias a estos adaptadores podemos seguir usando con un coste ínfimo al menos la pantalla  para otras finalidades, como por ejemplo en este caso como  pantalla  para nuestra  Raspberry Pi

De una manera muy económica pues podemos darle un nuevo uso a esta pantalla de cualquier tableta o incluso viejo portátil con muy poco dinero(sobre los 12€)

En el ejemplo veremos como aprovechar la pantalla de una vieja tableta con la placa madre estropeada  usando un hdmi vga ttl lvds controller   , que suelen ser compatible con los modelos AT070NT90 AT070NT92 AT070NT94   , lo  cual responde a  una pantalla de 7 pulgadas con conector de  50PIN (800*480) LCD

Como vemos la placa necesaria  dependerá fuertemente del modelo de TFT que vayamos a usar para lo cual nos guiaremos por el modelo que suele ir marcado en una pegatina en la parte trasera del TFT .

Una vez conocemos el modelo de nuestra pantalla, podemos a buscar nuestra controladora en portales como  EBAY o ALIEXPRESS, ya que son baratas y los vendedores especifican bien que pantallas son compatibles con su controladora.

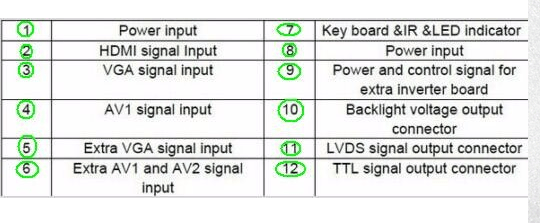

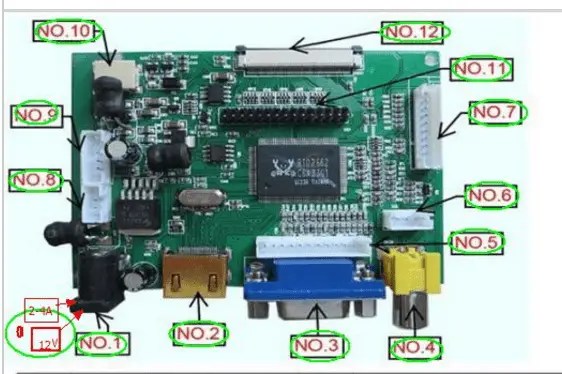

Este tipo de adaptadores suelen llevar las siguientes conexiones

  • Entrada VGA
  • Entrada AV
  • Entrada HDMI, apoyo versión HDMI1.2
  • Imagen Inversa
  • Alimentacion DC:voltaje de entrada: 4.5 V-12 V
  • 6PIN, 7 Extra alta tensión de a bordo
  • Salida LVDS, 6/8/6 doble/doble 8 LVDS (sólo para 3.3 V Pantalla Lcd)
  • Botones de tecla interruptor y ajuste del panel
  • Luz de fondo Led de energía
  • Conexión  de entrada TTL
  • Conexión entrada LVDS

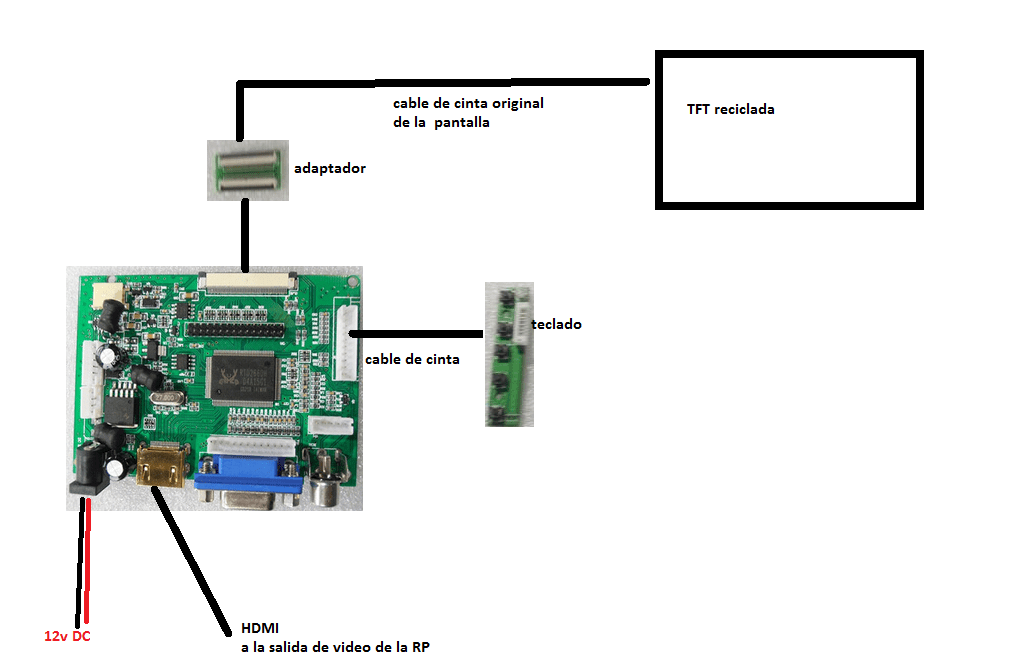

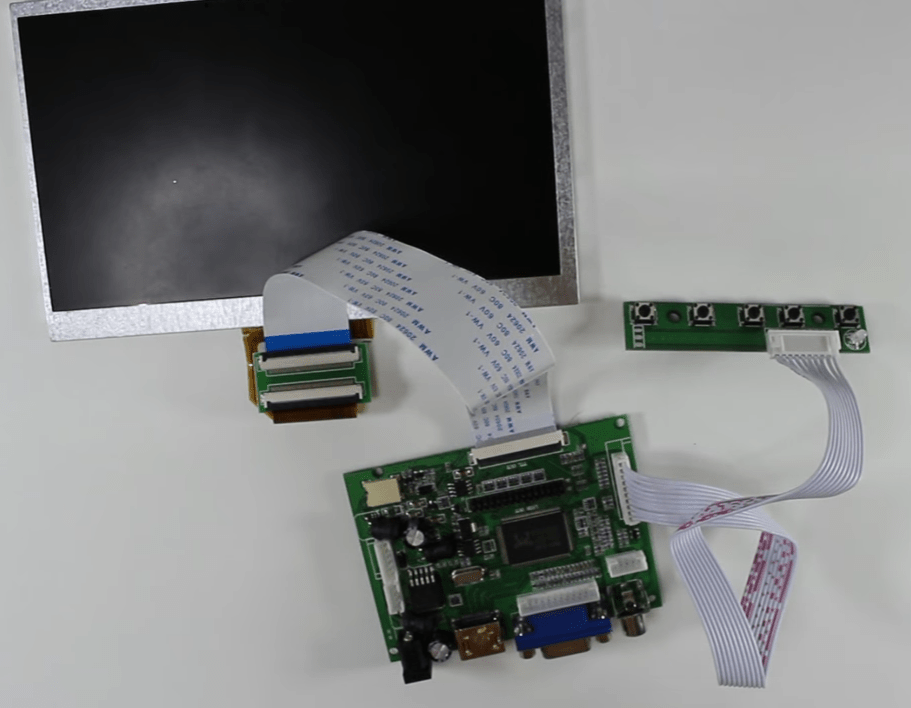

En cuanto al conexionado  es bastante sencillo pues se reduce a conectar el  mini-teclado de funciones básicas con el cable que suelen incluir , la salida LVDS de la placa  con el cable de cinta hacia al adaptador LVDS   y de ahi al cable de cinta saliente de la pantalla LCD  y finalmente alimentamos el circuito con +12vDC





esqeuma-final

Obviamente según el modelo de Raspberry Pi  donde vayamos a conectar  usaremos las entrada de vídeo compuesto o la conexión HDMI


Respecto al aspecto estético podemos usar  metacrilato,madera  o  impresión 3D . De hecho este es el enlace gratuito  para fabricar nosotros mismos  la carcasa en 3D para un modelo genérico de 7″  : http://www.thingiverse.com/thing:1260046

Personalmente pienso que lo mas interesante de este proceso descrito   es que también es válido para reutilizar pantallas de portátiles o cualquier pantalla TFT que tengamos ( por ejemplo de una tableta averiada )  ofreciéndole así una magnifica segunda oportunidad.
