Construya su propia Fuente de alimentacion avanzada


Cuando se comienza a realizar proyectos de electrónica o robótica, en seguido nos damos  cuenta de inmediato que hay ciertas herramientas que no pueden faltar en nuestra  mesa de trabajo o en tu taller. Una de estas, es una fuente de alimentación.

Existen varias formas de obtener voltaje para alimentar nuestros circuitos, por ejemplo ,con baterías recargables, cargadores (por ejemplo para teléfonos móviles   u otro aparato doméstico),fuentes basadas en reguladores discretos ,fuentes de laboratorio,etc.

Las baterías son costosas ,pesadas , poco duraderas , poco ecológicas por lo que  no deberíamos tomarlas  en cuenta para realizar proyectos. En cambio, tener una fuente de alimentación variable  que nos proporcione corrientes más altas y voltajes programables cierto rango, es algo muy práctico para que podamos alimentar todos los circuitos y prototipos que hagamos.

No hace mucho tiempo , todo el mundo que necesitaba un fuente “profesional” se lanzaba a auto-fabricarselas, dado que desafortunadamente no es un equipo que este al alcance de mucha gente

Afortunadamente los tiempos cambian y hoy es posible construirse una fuente  digital programable avanzada  en  unos sencillos pasos sin gastarse una fortuna y con la certeza de siempre funcionara, hecho que no siempre ocurre con las fuentes auto-construidas.





En la propuesta  de una fuente avanzada digital avanzada  con display a color  que vamos a proponer ,  por extraño  que parezca ,casi  no se requiere soldar nada  pues este montaje  se centra  en un  modulo compacto programable Drok  NC , que puede comprarse  por unos 44€ en Amazon    (o un precio similar en algunos portales chinos )  , y  constituye en su mismo  una fuente de alimentación  compacta  programable , gracias a una combinación de ajustes analógicos y funciones de control digital en un único dispositivo ya montado.

Este modulo por si mismo  es una fuente en si como vemos , pero para ofrecer un precio competitivo no incluye caja ,bornes  y sobre todo una parte importante como  es otra fuente fija  que proporcione  la tensión continua  de entrada.

Respecto a la fuente auxuliar, esta puede ser une fuente reciclada  de cualquier  otro dispositivo  como por ejemplo un cargador de un ordenador portátil ( u otro dispositivo electronico )  o simpplemente  cualquier transformador  entre  20-45v  con su correspondiente puente de diodos  que tengamos en  nuestro cajón   : la única condición es  que debe dar una salida  rectificada  y esta debe ser 1Voltio mayor que la máxima tensión que se requiera ,no superando en ningún caso  los 49V

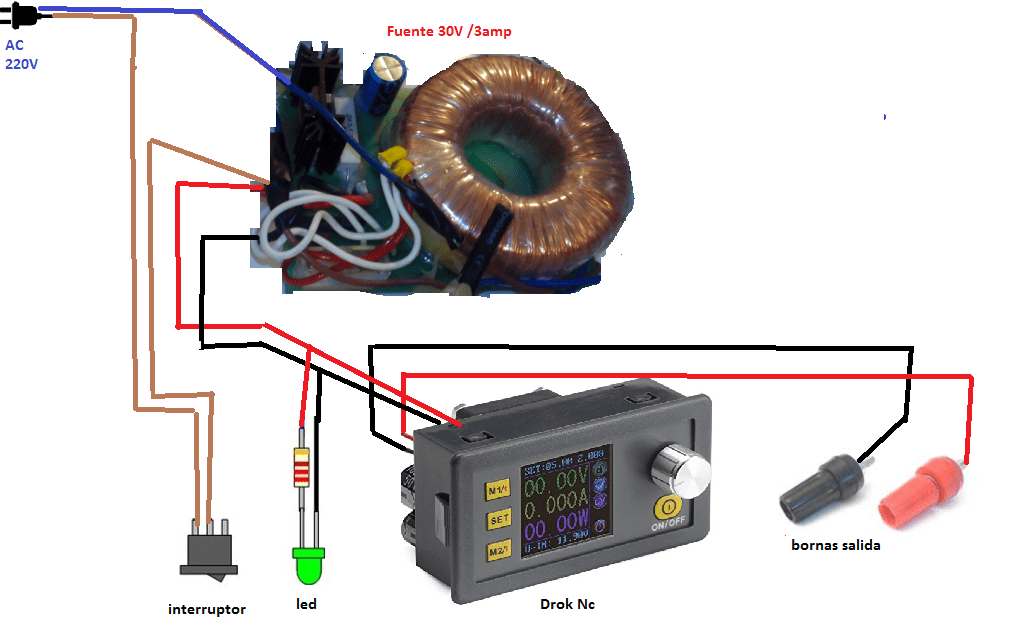

El esquema del montaje propuesto   es el siguiente;




Como vemos tan solo necesitamos conectar la salida de   nuestra fuente auxiliar  AC/DC     a la entrada del modulo  Drok  NC ,y su salida a unas bornas (rojo para el positivo  y negro para la masa)

El circuito ademas se completa con un interruptor que se intercala en los cables de Ac  y un led verde que con su correspondiente resistencia imitadora , el cual conectaremos a la salida de la fuente auxiliar



El modulo de control



El modulo Drok  NC ,  tiene  un rango de Voltaje de salida es de 0 – 50.00 V, 0,01 V con  corriente de salida ajustable hasta 3.000 Amp en pasos de 0.001 a.

Incluye  función de auto apagado cuando se supera un umbral preestablecido y que puede almacenarse hasta en 10 grupos de valores de preset  y dos grupos valores rápidos.

Asimismo en la interfaz de los datos de ajuste, usted puede ajustar el valores  como  sobretensión, sobre-corriente, etc

modulo



Obviamente no nos podíamos olvidar  de la pantalla LCD  a color (cuyo  brillo es ajustable ),la cual  tiene la función de voltímetro , amperímetro y watimetro en este modelo  sobre el que ademas se pueden ver los valore de  preset de Voltaje, Corriente, Voltaje de salida, corriente de salida preestablecido,  potencia de salida , voltaje de entrada, etc.

Este módulo incluye ademas un ventilador de gran potencia de salida inteligente , que cuenta con  rodamiento de bolas  que se inicia automáticamente cuando la corriente de salida es más de 0,5 Amp,  con el fin  disipar el calor generado.Este modulo por cierto es enchufable  pudiendo desconectarse por si no se necesitase o simplemente  para  extraerlo


Como comentábamos al  principio de este post ,esta fuente necesita una tensión continua cuyo  valor de entrada puede estar comprendida entre   6  y  55 V , lo que significa que   55 V es el límite Voltaje  que no debe superare( de lo contrario, podría  quemarse) .Ademas esta  fuente como regla general deberá alimentarse  con una tensión  continua que debe ser 1V  la salida máxima  deseada

Este módulo tiene salida de protección contra cortocircuitos y protección de conexión inversa, aunque usted debe ser en estricta conformidad con conexión Descripción para conectar. Si conecta la fuente de alimentación con salida, el módulo será quemada.

Este modulo es configurable   gracias a su cuatro pulsadores y un botón giratorio  de control cuyas funciones son las siguientes:

  • Boton central : Ajuste de datos valor/extracto de la especificada Grupo de datos/store valor en el grupo de datos.u-set: Preajuste Voltaje de Salida
    i-set predefinidos: corriente de salida
    s-ovp: presente sobre-voltaje
    s-ocp: sobre-corriente actual
    s-opp: presente over-power
    B-LED: presente brillo de la pantalla
    m-pre: datos de regalo
  • M1; extracto de acceso directo:M1 los datos almacenados/página hasta a elegir/combinaciones de store.
  • M2; extracto de acceso directo: M2 datos almacenados/página abajo para elegir/combinaciones de tienda
  • On/Off: salida de abrir o cerrar.



Parámetros técnicos:

  • Rango de Voltaje de Entrada: 6 – 55 V
  • Voltaje de Salida gama: 0 – 50 V
  • Corriente de Salida: 0 – 2 A
  • Rango de Potencia de salida: 0 – 100 W
  • Dimensión: 79 mm * 43 mm * 48 mm (L * W * H)
  • Tamaño abierto: 71 mm * 39 mm
  • Voltaje de Salida precisión: ± (0.5% + 1 dígitos)
  • Corriente de Salida precisión: ± (0.5% + 2 dígitos)



Montaje final

El montaje de esta fuente  es en realidad   un proceso bastante sencillo una vez que se tengan todos los elementos descritos,

  • El modulo Drok  NC
  • Fuente auxiliar AC/DC de 20-40V  /2 amp
  • 2 Bornas
  • 1 led
  • 1 resistencia limita dora para el led
  • 1 Interruptor roscado de  1amp/220V
  • 1 Caja de plástico

Los pasos a seguir para montar la fuente son en realidad muy pocos. Como orientación resumimos los mas importantes a continuación:

  1. Fijaremos  en primer lugar la fuente auxiliar a la caja  usando por ejemplo una pistola de cola térmica


2-Conectamos la salida de la fuente auxiliar al modulo Drok  NC    respetando escrupulosamente la polaridad. También igualmente conectaremos dos cables (rojo y negro ) para la salida .


3-Los dos cables de salida los conectaremos a dos sendas bornas  Rojo y Negro que fijaremos al panel posterior practicando dos orificios en el

4-Practicamos asimismo   dos orificios para el interruptor , el led y el l modulo Drok  NC




5-Soldaremos dos cables al interruptor de encendido lo cuales iran; directaemnte a un polo del enchufe y el otro a la entrada de AC de la Fuente auxiliar



img_20130301_0106371

6-Ya podemos fijar todos los elementos (led, el modulo Drok  NC  , el interruptor  y los bornes )    sobre el panel  en el frontal de este






7-Solo nos queda aplicar cola térmica a los elementos que puedan moverse ( l modulo Drok  NC , las bornas , el led  y el cable de red)    y colocando la tapa  abremos terminado nuestro montaje:










NOTA :En este post hemos usado el l modulo Drok  NC ,pero  existen otros módulos muy semejantes al Drok  pero con tensiones o intensidades máximas menores

He aqui una tabla con algunos de  sus  característicos mas importantes:

ít
dp20v2a
dp30v3a
dp50v2a
dp50v5a
DPS3003
DPS3005
DPS5005
DPS3012
DPS5015
ID del Producto
993188
1050062
1050061
1062475
1062474
1062473
1065235
1072236
voltaje de entrada
4.5-23v
6-35v
6-55v
6-55v
6-40v
6-40v
6-55v
6-40v
6-60v
tensión de salida
0-20.0v
0-32.0v
0-50.00v
0-50.00v
0.00-32.00v
0.00-32.00v
0.00-50.00v
0.00-32.00v
0.00-50.00v
corriente de salida
0-2.00a
0-3.10a
0-2.000a
0-5.000a
0-3.000a
0-5.000a
0-5.000a
0-12.00a
0-15.00a
potencia de salida
0-40w
0-99w
0-100w
0-250w
0-96w
0-160w
0-250w
0-384w
0-750w
resolución de voltaje
0.1v
0.1v
0.01v
0.01v
0.01v
0.01v
0.01v
0.01v
0.01v
resolución actual
 0.01a
 0.01a
0.001a
0.001a
0.001a
0.001a
0.001a
 0.01a
 0.01a
tamaño del producto
79 * 34 * 26mm
79 * 34 * 26mm
79*34*48

mm

79*34*48

mm

79*43*41

mm

79*43*48

mm

79*43*48

mm

79 * 43 * 48 mm (pantalla)

93 * 71 * 41mm

(poder)

79 * 43 * 48 mm (pantalla)

93 * 71 * 41mm

(poder)

pantalla
LCD
LCD
LCD en color
LCD en color
LCD en color
LCD en color
LCD en color
LCD en color
LCD en color
abanico
no (no es necesario)
YES
YES
no (no es necesario)
no (no es necesario)
no (no es necesario)
no (no es necesario)
YES
YES
Carga la batería
NO
NO
NO
sí (pero necesita un diodo)
Sí (pero necesita un diodo, será con el módulo)
YES
