Ajustes efecto Ambilight con Raspberry Pi

En un post anterior   vimos como  emular un sistema “ambiligt”  usando únicamente una Raspberry Pi 2  o 3  equipada con una distribución compatible ( Openelec)   y el software de control de  leds Hyperion, con el que podemos conseguir todo hecho  gracias a la distribución Lightberry.
Además de controlar los leds, la combinación de la Raspberry Pi junto con Kodi constituye un excelente Media Center capaz de reproducir todo tipo de contenidos de audio, vídeo e imagen, de reproducir nuestra colección multimedia almacenada en el PC o en un disco externo, e incluso de reproducir directamente contenidos on-line si se posee  las  subscripción en el hogar  y por supuesto cuenta con la conexión  de suficiente ancho de banda como por ejemplo con ftth.

 La propuesta se completa  con una económica  capturadora  de vídeo  que permitirá  que la emulación no solo funcione con el contenido multimedia que reproducimos desde la Raspberry Pi  , también  responderá a la señal de video externa que le introduciremos  procedente de una fuente externa de video como por ejemplo puede ser la señal de video procedente de un descodificador de Imagenio .



Por desgracia a veces la respuesta del Hypercon que  produce en la tira de leds ws2801 no se corresponde  con la imagen capturada , señal que el el fichero obtenido por el asistente (hypercon.config.son ) deberíamos mejorarlo ¿pero cómo?
Pues gracias al programa en java  HyperCon   podemos indicar  la posición exacta de nuestros leds en el caso de que la configuración realizada desde el menu de Hyperion Config Creator   no haya  ofrecido un resultado esperado .

Este software permite entre otras cosas establecer el número de leds que hay que controlar, la posición del primer led, la orientación, el chipset, etc…permitiendo un ajuste muy preciso del comportamiento de cada led de forma individual

Antes de seguir, quiero aclarar para que HyperCon.jar funcione, es necesario tener instalada la ultima version de  Java ,asi que si no la tiene  instalada puede descargarlo aquí

Recordamos que con el menu basico de  Hyperion Config Creator   podemos  definir la instalación de nuestra  Lightberry en nuestra TV   definiendo simplemente 5 parámetros:
  • Tipo de tira de leds: en nuestro casi   podemos elegir  Lightberry HD for Rasperry pi (ws2801)
  • Numero de leds horizontales ( deben ser idéntico numero de leds  en ambos lados)
  • Numero de leds  verticales   ( deben ser idéntico numero de leds  en ambos lados)
  • Donde comienza el primer led (Right/button corner and goes up)
  • Confirmación  de  que tenemos un capturadora de TV conectada

Puede ocurrir que aunque  veamos el arco iris con la configuración obtenida  no se correspondan los colores de los leds con los de la imagen , indicio de que debemos ajustar la configuración manualmente  de forma mas  precisa  por medio del archivo hyperion.config.json  generado por el asistente  de un modo mas exhaustivo usando  el programa en java  HyperCon  o bien de forma manual.

Obviammente para ejecutar dicha aplicacion, como se ha mencionado ,debemos tener instalado en nuestro equipo java

Una vez descomprimido el  pquete de Hypercon , simplemente ejecutaremos el archivo HyperCon_Sssj.jar  ( este fichero estará por ejemplo  en la ruta C:\Users\xx\Downloads\hypercon-master\hypercon-master\debug\)

hypercon

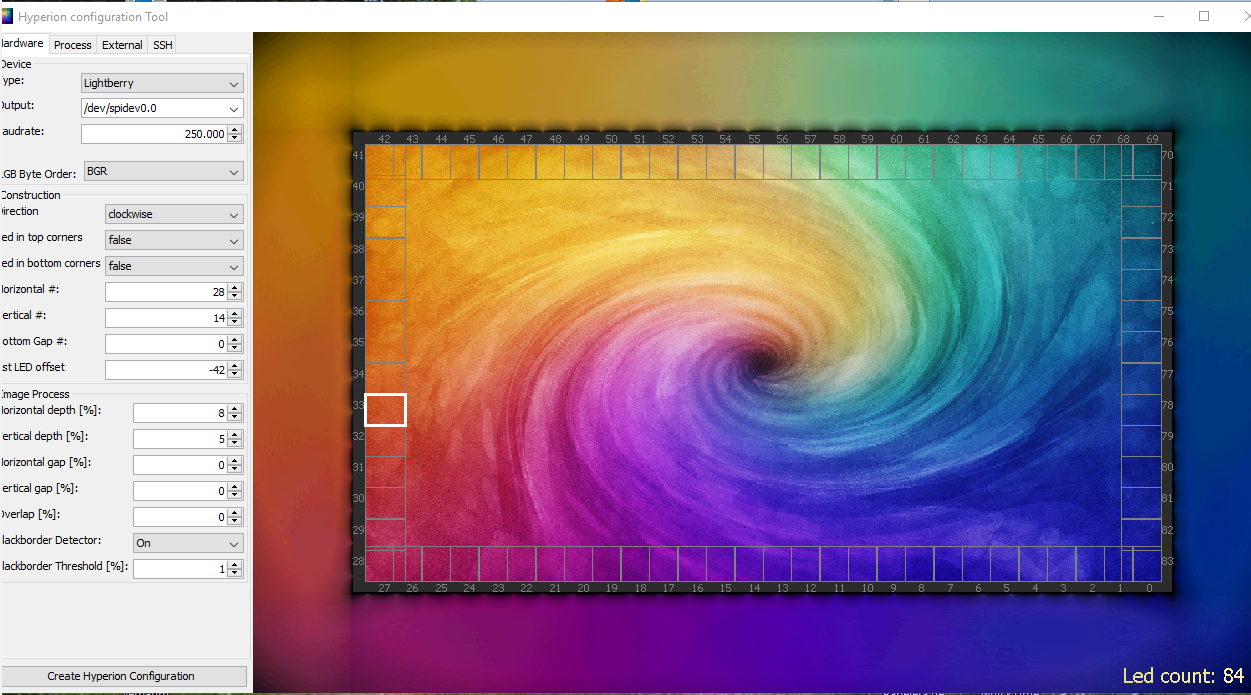

Una vez lanzado el hypercon veremos el interfaz  gráfica con una configuración por defecto que debemos personalizar   con respecto a nuestra instalación.

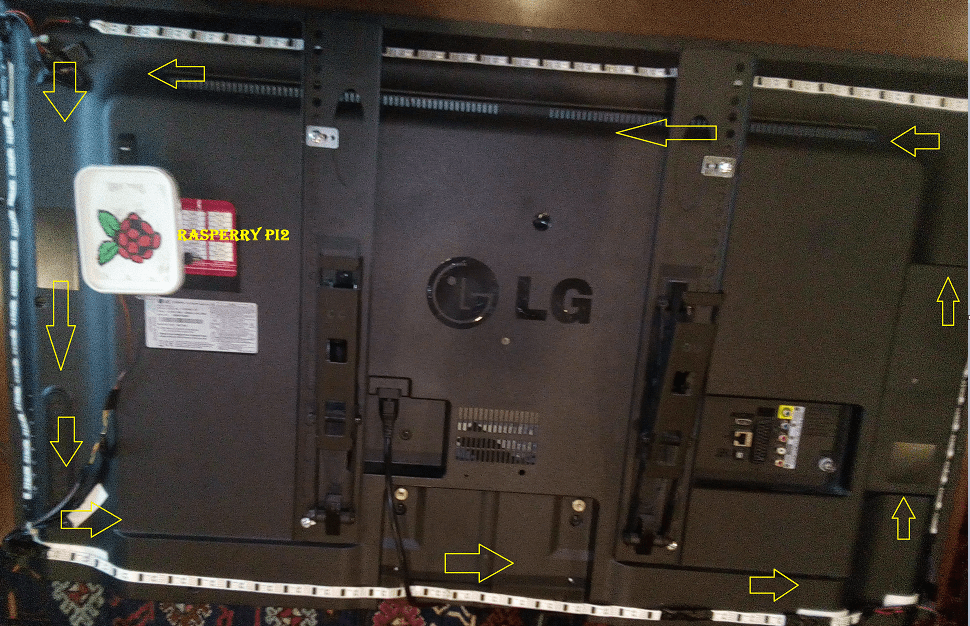

Debe recodar donde puso el primer led (el que está al lado del conector hembra con los jumpwires).

pantalla

En este ejemplo personal ,el primer led   ha quedado en la esquina inferior derecha cuando se mira la TV de frente ( o a la izquierda abajo si ve por atras), así que el recorrido de los leds va desde la esquina inferior  derecha hasta la izquierda (sentido horario).

Configuramos de este modo:

  •  Direction: clockwise
  •  Led top corner: false
  •  Led bottom corner: false
  •  Horizontal #: 28
  •  Vertical #: 14
  •  Bottom Gap: 0
  •  1st Led offset: -42

En nuestro caso tiene que salir un Led count = 84 (o el número de leds que haya instalado).

Si en su configuración  empezó  por la otra esquina, cambie el desplegable  direction.

En el caso del ejemplo  no se han situado leds en las esquinas, así que hay que especificar  top/bottom a false.

En bottom gap hay que poner el mismo numero de leds que en la parte superior, así lo puede dejar «vacío».

Muy importante : en  el desplegable  1st Led offset hay que ir aumentando o disminuyendo hasta que el led número 0 quede en la esquina inicial (en este ejemplo en la esquina inferior derecha).

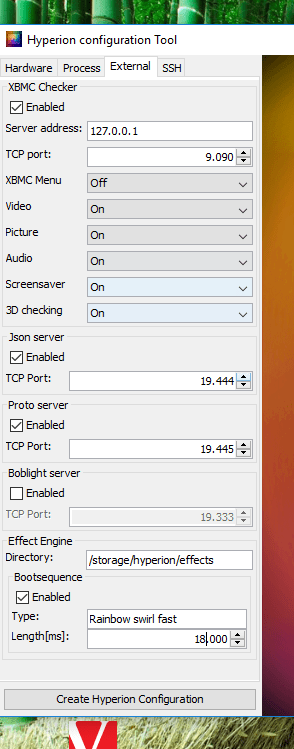

Una vez configurado según los leds que tenga, vaya a la pestaña External y en el apartado Effects Engine Directory  escriba lo siguiente: /storage/hyperion/effects lo cual  hará que hyperion encuentre el directorio de los efectos.

Asimismo puede ajustar el tiempo en ms que permanezca el efecto al arrancar  en Length ( por defetco 9000ms)

rain

Una vez configurado haz clic en el botón Create Hyperion Configuration para crear el fichero de configuración hyperion.config.json que hay que copiar  en la Raspberry PI en el directorio /storage/.config     (   no confundir  con  la ruta /storage/hyperion/configuration/)

hyperion .

Una vez copiado el fichero  hyperion.config.json en storage/.config reinicie la RPI y si todo ha ido bien deberías ver un efecto de arcoiris.

Configuracion inicial

La configuración del dispositivo contiene los siguientes campos:

  •  ‘name’: El nombre de usuario del dispositivo (sólo se utiliza para fines de visualización)
  •  ‘type’: El tipo del dispositivo o leds (los tipos conocidos por ahora son ‘ws2801’, ‘ldp8806’, ‘ ‘lpd6803’, ‘sedu’, ‘adalight’, ‘lightpack’, ‘test’ y ‘none’)
  • output : La especificación de salida depende del dispositivo seleccionado. Esto puede ser, por ejemplo, el especificador de dispositivo, número de serie del dispositivo o el nombre del archivo de salida
  • rate’: El baudrate de la salida al dispositivo
  • colorOrder’: El orden de los bytes de color (‘rgb’, ‘rbg’, ‘bgr’, etc.).Es muy  importante destacar que si no ajustamos este valor  se pueden cambiar el borde de los colores .Por ejemplo muchas tiran son del t tipo BGR, lo cual significa que si dejamos marcado por defecto en RGB  cambiará en todas las visualizaciones el rojo por el azul y biceversa

Ejemplo de configuración  de la sección  device correspondiente al post anterior  :

«device»: {
«colorOrder»: «bgr»,
«rate»: 500000,
«type»: «ws2801»,
«name»: «MyPi»,
«output»: «/dev/spidev0.0»
},

Color

Podemos manipular la  configuración de manipulación de color utilizada para ajustar los colores de salida a un entorno específico.
La configuración contiene una lista de transformaciones de color. Cada transformación contiene  los  siguientes campos:

  •  ‘id’: El identificador único de la transformación de color (p. Ej. ‘Device_1’)
  • ‘leds’: Los índices (o índices) de los leds a los que se aplica esta transformación de color  (por ejemplo, ‘0-5, 9, 11, 12-17’). Los índices son basados ​​en cero.
  •  ‘hsv’: La manipulación en el dominio de colores Valor-Saturación-Valor con lo siguiente  parámetros de ajuste:
    •  ‘saturationGain’ El ajuste de ganancia de la saturación
    • ‘valueGain’ El ajuste de ganancia del valor
  • ‘rojo’ / ‘verde’ / ‘azul’: La manipulación en el dominio de color Rojo-Verde-Azul con los  siguientes parámetros de sintonización para cada canal:
    •  ‘umbral’ El valor de entrada mínimo requerido para que el canal esté encendido
      (más cero)
    •  ‘gamma’ El factor de corrección de la curva gamma
    •  ‘blacklevel’ El valor más bajo posible (cuando el canal es negro)
    •  ‘whitelevel’ El valor más alto posible (cuando el canal es blanco)

Al lado de la lista con transformaciones de color también hay una opción de suavizado.
‘Suavizado’: Suavizado de los colores en el dominio del tiempo con la siguiente sintonización  parámetros:

  • ‘type’ El tipo de algoritmo de suavizado (‘linear’ o ‘none’)
  •  ‘time_ms’ La constante de tiempo para el algoritmo de suavizado en milisegundos
  •  ‘updateFrequency’ La frecuencia de actualización de los leds en Hz

Ejemplo de configuración  de la seccion color  correspondiente al post anterior

«color»: {
«transform»: [
{
«blue»: {
«threshold»: 0.050000000000000003,
«blacklevel»: 0.0,
«whitelevel»: 0.84999999999999998,
«gamma»: 2.0
},
«leds»: «0-81»,
«hsv»: {
«saturationGain»: 1.0,
«valueGain»: 1.0
},
«green»: {
«threshold»: 0.050000000000000003,
«blacklevel»: 0.0,
«whitelevel»: 0.84999999999999998,
«gamma»: 2.0
},
«id»: «leds»,
«red»: {
«threshold»: 0.050000000000000003,
«blacklevel»: 0.0,
«whitelevel»: 1.0,
«gamma»: 2.0
}
},
{
«blue»: {
«threshold»: 0.050000000000000003,
«blacklevel»: 0,
«whitelevel»: 0,
«gamma»: 2.0
},
«leds»: «82-149»,
«hsv»: {
«saturationGain»: 0,
«valueGain»: 0
},
«green»: {
«threshold»: 0.050000000000000003,
«blacklevel»: 0,
«whitelevel»: 0,
«gamma»: 2.0
},
«id»: «ledsOff»,
«red»: {
«threshold»: 0.050000000000000003,
«blacklevel»: 0,
«whitelevel»: 0,
«gamma»: 2.2000000000000002
}
}
],

Leds

La configuración para cada led individual. Contiene la especificación del área  promediado de una imagen de entrada para cada led para determinar su color. Cada elemento de la lista  contiene los siguientes campos:

  •  index: El índice del led. Esto determina su ubicación en la cadena de leds; cero
    Siendo el primer led.
  •  hscan: La parte fraccional de la imagen a lo largo de la horizontal utilizada para el promedio  (mínimo y máximo inclusive)
  •  vscan: La parte fraccional de la imagen a lo largo de la vertical utilizada para el promedio  (mínimo y máximo inclusive)
  •  ‘updateFrequency’ La frecuencia de actualización de los leds en Hz


«leds» :
[
{
«index» : 0,
«hscan» : { «minimum» : 0.0000, «maximum» : 0.0500 },
«vscan» : { «minimum» : 0.0000, «maximum» : 0.0800 }
},
{
«index» : 1,
«hscan» : { «minimum» : 0.0000, «maximum» : 0.0357 },
«vscan» : { «minimum» : 0.0000, «maximum» : 0.0800 }
},

…………………..

{
«index» : 87,
«hscan» : { «minimum» : 0.0000, «maximum» : 0.0500 },
«vscan» : { «minimum» : 0.0000, «maximum» : 0.0714 }
}
],

Configuracion Bordes

La configuración de borde negro, contiene los siguientes elementos:

  •  enable: true si el detector debe ser activado
  •  Umbral: valor por debajo del cual un píxel se considera negro (valor entre 0,0 y 1,0)
    «Blackborderdetector»:

Ejemplo de configuración  de la seccion blackborderdetector correspondiente al post anterior

«blackborderdetector»: {
«threshold»: 0.10000000000000001,
«enable»: true
},

EFECTOS

La configuración del motor de efectos, contiene los siguientes elementos:

  • paths: Una matriz con ubicaciones absolutas de directorios con efectos
  • bootsequence: El efecto seleccionado como ‘secuencia de arranque’. Es importante cambiar a su valor en OpenElec  «/storage/hyperion/effects»

Ejemplo de configuración sección  effects correspondiente al post anterior  :

«effects»: {
«paths»: [
«/storage/hyperion/effects»
]
},

CAPTURADORA

La configuración del captador de tramas, contiene los siguientes elementos:

  •  width: El ancho de los marcos grabados [pixels]
  •  height: La altura de los marcos grabados [pixels]
  • frequency_Hz: La frecuencia de la toma de marco [Hz]

La configuración de la conexión XBMC utilizada para habilitar y deshabilitar el captador de tramas. Contiene los siguientes campos:

  •  xbmcAddress: La dirección IP del host XBMC
  •  xbmcTcpPort: El puerto TCP del servidor XBMC
  • grabVideo: Flag  que indica que el captador de fotogramas está activado (true) durante la reproducción de vídeo
  •  grabPictures: Flag que indica que el captador de fotogramas está activado (true) durante la presentación de imágenes
  •  grabAudio: Flag que indica que el captador de fotogramas está activado (true) durante la reproducción de audio
  •  grabMenu: Flag que indica que el captador de fotogramas está activado (true) en el menú XBMC
  •  grabScreensaver: Flag que indica que el captador de fotogramas está activado (true) cuando XBMC está en el salvapantallas
  •  enable3DDetection: Indicador que indica que el captador de fotogramas debe cambiar a un modulo compatible con 3D si se está reproduciendo un video en 3D

Ejemplo de configuración sección  effects correspondiente al post anterior  :

 «framegrabber»: {
«width»: 64,
«frequency_Hz»: 10.0,
«height»: 64
},
«xbmcVideoChecker»: {
«grabVideo»: true,
«grabPictures»: true,
«xbmcTcpPort»: 9090,
«grabAudio»: true,
«grabMenu»: false,
«enable3DDetection»: true,
«xbmcAddress»: «127.0.0.1»,
«grabScreensaver»: true

NOTAS

Si no quiere reiniciar lar RPI cada vez que modifique el fichero de configuración hyperion.config.json, puede reiniciar sólo el servicio con los siguientes comandos:

killall hyperiond
/storage/hyperion/bin/hyperiond.sh /storage/.config/hyperion.config.json /dev/null 2>&1 &

Hay que añadir la siguiente línea dtparam=spi=on al archivo config.txt  editando el fichero o bien a través con los siguientes comandos:

mount -o remount,rw /flash
nano /flash/config.txt (se abrirá el archivo, añadimos la línea y guardamos con Ctrl+X)

reboot

Pruebas

Para comprobar el correcto funcionamiento del sistema para Android existe una app que te permite controlar los leds estableciendo un color o aplicando efectos bastante vistosos. La puede descargar aquí

hype

Otra forma de probar es ejecutando el siguiente comando que hará que todos los leds se iluminen en rojo durante 5 segundos, puedes probar varios colores, green, blue entre otros.

/storage/hyperion/bin/hyperion-remote.sh –priority 50 –color red –duration 5000

O este otro que mostrará un efecto de arcoiris

/storage/hyperion/bin/hyperion-remote.sh  –effect “Rainbow swirl fast” –duration 3000

Por ultuio en youtube puede encontrar vídeos de test para probar que los colores se corresponden con la imagen.
