Nueva rom Android para Orange pi PC


Desde 2012 la Raspberry Pi ha ido  creciendo  de  gran popularidad, estando  hoy en día  posicionada como una de las placas de desarrollo de referencia. Uno de sus rivales clásicos en los últimos tiempos están siendo las Orange Pi, una placa con un diseño similar pero  basado  en  procesadores de Allwinne

Shenzhen Xunlong dispone de la  placa SBC  muy similar a la Raspberry Pi a falta de 1 conector  USB , pero con un coste   bastante inferior  en Aliexpres. Es ademas abierta y hackeable. La placa de desarrollo low cost compite abiertamente   con  otras tantas existentes  donde  la mas destacable es también la Banana Pi  ,  pretendiendo todas  ellas  competir  con la Raspberry Pi.



orangepi



Esta placa integra una CPU basada en ARM Cortex A7 Dualcore y Quadcore (en la versión más potente), una GPU Mali compatible con OpenGL y 1GB DDR3 RAM, posibilidad de direccionar hasta 64GB de almacenamiento mediante tarjetas o por un puerto SATA, conexiones para audio, conector CSI para cámara, HDMI, VGA, USB OTG, USB 2.0, alimentación, GPIOs, IR, AV, receptor de infrarrojos, Ethernet RJ45 10/100M, tres puertos USB 2.0, uno microUSB OTG, un micrófono, un interfaz CSI para cámara y un encabezado de 40 pines compatible con Raspberry Pi,etc

Sobre diferencias respecto  al original,ciertamente casi todas las placas SBC son bastante similares orientándose para ser clones  mas baratos  de  la Raspberry Pi. Es cuestión de gustos o necesidades, pues  como hemos visto no se pueden alegar diferencias sustanciales, excepto porque se basan en arquitecturas diferentes a la ARM (como las basadas en x86) de la cual se comenta tienden a calentarse mucho precisando normalmente de un radiador pasivo o si es posible mejor  activo (equipado con un miniventilador).

orange_pi

En cuanto a los sistemas operativos soportados, se encuentran Raspbian, Ubuntu, Debian, Android 4.4 y otras versiones del sistema de Google  descargable desde la pagina oficial .. Todos ellos pueden ser movidos por los chips de Allwinner y el hardware que entregan estas placas SBC (Single Board Computer).



Desde la pagina oficial hay una imagen para Android ,pero desgraciadamente no funciona, pero gracias a la comunidad que hay detrás de esta placa  se ha creado una nueva imagen que si es funcional  ,  la cual ademas intenta explotar al máximo el hw de esta placa.

Como el procedimiento de instalación de una imagen Android es ligeramente diferente a una imagen basada en Linux, vamos a ver como crearla.

Para crear la imagen necesitaremos los siguientes  elementos  software:



La  instalación de seta nueva ROM es sencilla :

  • Descargar  Android firmware http://sh.st/nJPLZ
  • Descomprimir el archivo con el winrar
  • Inserte una microsd en su PC
  • Abra Phoenix Suite, y seleccione el archivo de imagen que descargó y descomprimimos en los dos primeros pasos
  • Asegúrese que en disK aparece la unidad donde ha metido la sd ( si por error es otra unidad borraría su contenido)
  • Pulse  Format no Normal

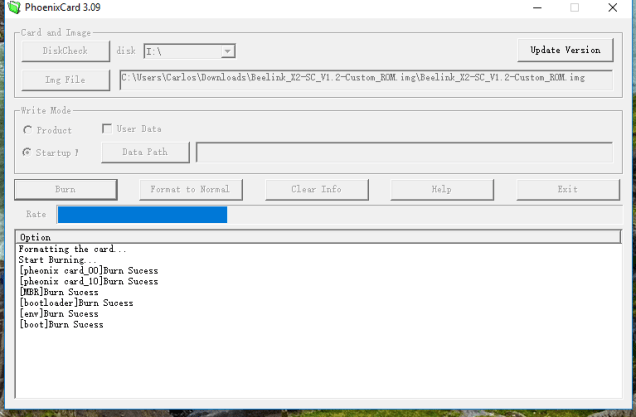

  • Espere a que finalice el proceso
  • Chequee ahora el checkbox Startup!
  • Pulse  el boton  Burn!

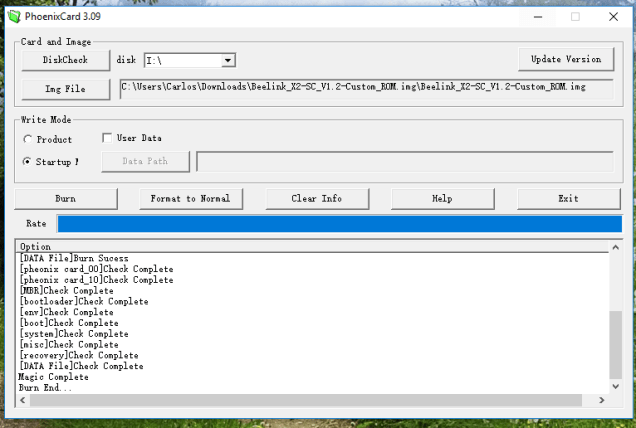

  • Tras unos minutos debería ver llegar hasta el final y concluir el proceso

phoenixfin

NOTA: si en este proceso del da  ERROR puede ser por la falta de capacidad  o por el tipo de memoria ( recomendable al menos una microsd HC de  16GB)



En la version del firmware  V1.2 incluye:

  • Librerías multimedia actualizadas
  • Actualizado mi librtmp personalizado en Kodi
  • Otras pequeñas …

Registro de cambios V1.1:

  • Todo lo anterior menos el kernel personalizado, no es necesario …
  • Basado en 202k4
  • Root actualizada
  • Busybox actualizado
  • Añadido Nano editor de texto. Abra Terminal y escriba nano
  • Añadido entorno Bash. Abrir terminal y tipo bash
  • Añadido soporte init.d.
  • Otras cosas pequeñas ….

Registro de cambios V1:

  • TWRP 2.8.7.0 (Thks Abdul_pt)
  • Kernel de tronsmart (julio) Configuración personalizada.
  • Xbox360 inalámbrico y soporte de cable.
  • Custom Kodi 14.2 CedarX Hw aceleración del código fuente zidoo (thks zidoo y kodi equipo) limpiar y eliminar todas sus protecciones!
  • ¡Actualizó todas las aplicaciones de Google!
  • Limpia todo lo que el dragón recurso eater spyware crap
  • Se agregaron algunas aplicaciones de preinstalación. Youtube, Terminal, Reboot, Explorador de archivos ES, AdAway …
  • Aumento de los búferes TCP
  • Se ha agregado un Nexus10 build.prop
Anuncios

Cómo construirse de forma segura un soldador de puntos


La soldadura  por  puntos  lleva con nosotros unos 40 años ,pero a pesar de su antigüedad   sigue  gozando de buena reputación en los nuevos tiempos usándose de forma intensiva  también en aplicaciones de electrónica  donde la soldadura convencional con estaño no es efectiva, como   por ejemplo  a la hora  de conectar baterías entre si con laminas de níquel,  entre  sus miles de aplicaciones más.



Obviamente,   gracias a la evolución de la tecnología , los soldadores de puntos  actuales tienen  mejores capacidades para controlar diferentes aspectos del proceso, sobre todo con la introducción de las fuentes de potencia con inversor CC y control de circuito cerrado, cambio  de la polaridad de las fuentes de potencia de descarga capacitiva para poder equilibrar pepitas de soldaduras, además de la adición de instrumental de medición, así como también  la posibilidad de ajuste del desplazamiento de la fuerza de los electrodos, lo cual  ofrece a los usuarios  más herramientas para garantizar la calidad de la soldadura.

En esencia la tecnología de la soldadura por  puntos  no es nada compleja , pues  la  configuración típica de un soldador de puntos no ha variado a  lo largo de los años,  consistiendo básicamente en  una fuente de muy baja tensión (entre 3 y 15V) de alta intensidad   conectada a un cabezal para soldar.

Desgraciadamente, a pesar de que no incluye demasiada tecnología, un soldador de puntos  es uno de los pocos equipos donde la construcción casera  de este  es mucho  más barata que comprarlo montado,  incluso si se decide a comprarlo en alguno de los famosos  portales chinos, ya que incluso comprándolos  allí , su precios van entre los 200€ en adelante.

puntos



Puestos  a fabricar un soldador de puntos  nosotros mismos , en  youtube  se pueden ver  una gran cantidad de diseños de soldadores de puntos (buscar por su traducción inglesa : “spot welder”), fabricados de forma casera usando siempre viejos transformadores de microondas (dado  que son fácilmente obtenibles).

A estos  transformadores  se les elimina el secundario de AT  por medios mecánicos y simplemente se rodea en el interior del entre-hierro  en ese espacio que ha quedado vació de  dos vueltas de cable de gran sección ( al menos de 8mm).

Obviamente se  debe  tener  mucho cuidado si se decide seguir por ahí, pues  trabajar incluso con las piezas de  un horno de microondas es extremadamente peligroso ,ya que  debe saber  que nadie  ha  sobrevivido a un contacto fortuito de alta tensión,  dado que  la potencia disponible de más de 1000W es suficiente para matar al instante (desgraciadamente para la humanidad en las horribles  sillas eléctricas se utilizan 1500V) ya que el alto voltaje dentro de un horno de microondas es  de 3400 Vrms. Como sabemos que la potencia es proporcional al cuadrado de la tensión(V2 / R) , al tension presente en un microondas es 5 veces más peligrosa que  la tensión de una línea aérea de 1500V de un tren ,claramente en contraste con los circuitos HV de muchos productos electrónicos de baja potencia, que no son letales.

Bajo mi opinión, todos estos argumentos son mas que suficientes  para no  tener en cuenta ese método, sobre todo porque existen otros métodos mucho  mas seguros de construir un soldador de puntos casero, de modo que NO recomiendo construir  un soldador de puntos   basándose en un transformador   de microondas, no sólo por el voluminoso espacio  que ocupa ( y el ruido que genera) , sino, sobre todo,  por  el  peligro que conlleva extraer dicho transformador , pues esta muy cerca el condensador de alto voltaje, cuya  carga puede estar presente mucho tiempo después de que el horno de microondas esté desenchufado (y es extremadamente peligrosa una descarga de este tipo ). No confíe en la resistencia de purga interna del condensador , pues puede fallar y es muy  peligroso ( si lo va hacer, al menos conecte dos cables de prueba de clip de cocodrilo  a la tierra del chasis de metal de microondas, asegurándose  de que los cables no estén rotos,sujete una resistencia de 10K … 1M al otro lado de un cable de prueba y descargue los dos terminales del condensador uno por uno a través de una  resistencia de   1MΩ utilizando alicates aislados ).

Tenga en cuenta que algunos hornos de microondas de alta potencia utilizan un inversor de potencia HV electrónico en lugar de un transformador para ahorrar peso (de hecho esa es la tendencia actual ), obviamente,  en ese caso no serviría para semejante utilidad dicho componente…

Resumidamente hay dos formas de soldar con un soldador de puntos:

  • Soldadura por puntos de configuración en serie:Los electrodos están en el mismo lado. Es muy importante que la fuerza de ambos electrodos sea casi idéntica pues de lo contrario un lado será soldado mal.
  • Soldadura por puntos de configuración opuesta:Esta  técnica es la más utilizada consistiendo en que las piezas a soldar se sujetan entre los electrodos.



Los soldadores por puntos portátiles ligeros profesionales  ofrecen  una corriente de soldadura de al menos 4000 A, los cuales  permiten la soldadura de 2 hojas de acero de 1 mm . Un  soldador de punto casero normalmente puede ofrecer  1100A, que está bien para soldar pequeñas piezas electrónicas ( por ejemplo conectar baterías entre si con laminas de niquel  ) aunque se sabe que  hay personas que  han soldado 2 hojas de 0,75 mm con este tipo de soldadores de punto.





A continuación veamos varias  opciones  alternativas  y muy seguras que se alejan del uso del  típico transformador reciclado para realizar  un soldador de puntos casero:



CIRCUITOS BASADO EN  SUPERCONDENSADORES



Es la forma mas habitual de  y fácil de construir un soldador de puntos   a un precio bastante asequible.

Estas configuraciones funcionan  durante  mucho tiempo y bajo mi criterio  estas configuraciones  son  mucho mas optimas y eficientes  que los soldadores basados en transformadores de microondas modificados.

La alta temperatura destruye las baterías de litio, por lo que la soldadura  tradicional térmica no es una opción, así que esta configuración  es perfecta  , (es por eso  que hay personas que la llaman “soldadura fria” )

Como vemos en el siguiente circuito,  es principio es bastante sencillo usando 8  transistores Mosfet del tipo IRF1401 en configuración  paralelo para  controlar la descarga de un supercondensador de 1 Faradio de 15V  , el cual  almacena la energía  suficiente para producir la chispa que permita realizar   la soldadura por puntos.

Las resistencias de 1k  y 10K únicamente sirven para asegurar que pase a conducción los transistores  motivo  por el cual se usa un pulsador para conducir únicamente durante un breve espacio de tiempo:





mos

Otra opción, en lugar de usar transistores de potencia para controlar la descarga ,  es usar un tiristor de potencia de al menos 100Amp para controlar la descarga del supercondensador.

Esta configuración  conlleva que se necesita una pequeña batería  unido a a un pulsador normalmente abierto para cebar al tiristor  haciendo que este pueda conducir   permitiendo la descarga de  condensador sobre los electrodos .

Claramente este esquema se puede  modificar usado un red de resistencias similar  al el esquema anterior  para cebar al SCR, pero dado el poquísimo consumo  y que puede ir integrado en el interruptor de pie  no es una mala opción.

(Más información  en http://ledhacks.com/power/battery_tab_welder.htm)





Sobre este ultimo circuito también hay interesantes variaciones ,sobre todo controlando el tiempo de exposición de la puerta del tiristor, como por ejemplo con un circuito astable que proporcione el pulso adecuado.

Si le interesa el primer diseño ( quizás el mas simple) en el siguiente vídeo podemos ver el proceso de construcción del  primer montaje:





Esta configuración es muy típica para soldar la típicas  baterías de litio Panasonic ncr18650b ( las mismas baterías usadas por los vehículos  y placas solares de Tesla) , como podemos ver en el siguiente vídeo:



Este soldador ofrece un único pulso suficiente  para  la mayoría de las soldaduras , pero es posible construir otros mas avanzado basados   también en descarga capacitiva que  sea capaz de producir  doble pulso  emitiendo hasta  400 amps en 60 micro segundos  usando electrónica adicional como por ejemplo un Arduino…



SOLDADOR DE PUNTOS PORTABLE

Ahora vamos a ver cómo construir un soldador de arco pequeño para funcionar con una sola batería 3.7v . Otro condensador o uno más grande puede ser substituido y el voltaje fijado más bajo para aumentar el potencial total de los joules,  pero,  al parecer  con un condensador de  1000uf / 35v  es suficiente  para soldar  alambres de la plata, del níquel, del nichrome y del kanthal de  28-34 gr juntos.

Realmente cualquier fuente de alimentación antigua se puede sustituir por la batería usada , siempre y cuando se encuentre dentro de los límites de la tensión de entrada para la placa usada (LM2577)

El costo de los componentes es de alrededor de $ 25.

Esta es simplemente una referencia de las piezas (con parte de digikey # ‘s), no dude en sustituir sus propios equivalentes:

  • Soporte de la mezcla: BH-18650-W-ND
  • Caja del Proyecto: 377-1165-ND
  • Interruptor Momentáneo: 507PB-ND
  • Resistencia: 3.6W-10-ND
  • Fusible: 507-1032-ND
  • ModuloLM2577;
  • Diodo: 1N914B-ND
  • Condensador: 399-6556-ND (es decir  un condensador de 1000UF 20% 50V )
  • Pinzas de cocodrilo liso de la mandíbula: 314-1018-ND



Como vemos, aparte del condensador de 1000UF ,el alma del circuito es el  LM2577 ,un ondulador dc-dc con  pantalla LED de 3 dígitos. Estas son sus principales características

  • Voltaje de entrada: DC 3-34V
  • Voltaje de la salida: CC 4-35V (ajustable)
  • Corriente de entrada: 3A (máx.)
  • Corriente de salida: 2.5A (máximo)
  • Tamaño (L x W x H): Aprox. 2,56 x 1,4 x 0,5 pulgadas / 6,5 x 3,5 x 1,2 cm



Método de ajuste: Conecte primero la potencia de entrada (3-34V), a continuación, utilizar un multímetro para monitorear el voltaje de salida y ajustar el potenciómetro.

En la siguiente imagen  vemos el esquema de funcionamiento  donde una vez mas vemos el circuito de carga del condensador con un pulsador  en la entrada  y  usando un diodo a la salida para impedir la corriente inversa .







La placa LM2577 tiene pastillas de soldadura en la parte superior, para todas las conexiones, llevar los cables de la parte posterior de la placa y soldar a la almohadilla. Algunas placas tienen IN / OUT y +/- marcadas en la parte posterior de la placa, otras no.

Con todo el cableado completo, puede probar y verificar que todo está funcionando como debería y ajustar el voltaje de la placa utilizando el potenciómetro. Enganchar los clips del cocodrilo a su multímetro y pulsar el botón momentáneo, usted debería ver el voltaje subir un poco y permanecer constante alrededor 12-14v que es donde las placas se fijan cuando usted las compra.

Usando un pequeño destornillador empiece a girar el potenciómetro mientras sostiene el interruptor hacia abajo. Si el voltaje no sube, lo está haciendo de manera incorrecta. Mantenga presionado el botón y girando el tornillo hasta llegar a 35v,lo cal permite  aproximadamente almacenar  0,6 julios  energía en el condensador. Toque los cables de alambre juntos y  causara una chispa (acción prevista) lo cual significa que ya puede empezar a soldar ( más info en http://www.instructables.com/id/Small-Welder-for-joining-Nichrome-and-Nickel-Wires/)





SOLDADOR DOBLE PUNTO



Basada en  el  principio  de los soldadores  de un punto , la mejora  del  circuito en primer lugar es hacer una descarga más pequeña para limpiar la superficie del material de impurezas tales como el petróleo y crear una soldadura débil. El segundo impulso con más energía hace  enlace final. Con el fin de tener un pulso estable durante la descarga de un condensador grande fue empleado.

El nuevo  diseño añade un Arduino UNO y un Driver de MOSFET MIC4451 para enviar las señales de control a los IGBT que deben controlar el circuito, entregando el pulso a los conductores utilizados para entregar la corriente alta de hasta 700 pulso amperios deben ser no más pequeños que el cable de filamento alto calibre 4. Un pedal momentáneo con audio jack de ¼” se utiliza para enviar la señal de control el microcontrolador.

Para mas información mire en http://www.instructables.com/howto/spot+welder+dual+pulse/

SOLDADOR BASADO EN EL USO DE UNA BATERIA DE 12V /45ah



Hay personas que optan en lugar de usar supercondensadores usar en su lugar Baterías de 12V de automóvil para generar la chispa. Con objeto de tener mas control se puede usar un relé de coche para controlar la descarga pero otros optan por electrónica mas sofisticada ,como por ejemplo usar un Arduino Nano.

Este soldador de puntos puede utilizarse para soldar  baterías 18650 . Se necesita un cargador   de 12V  y utiliza una batería de coche de 12V como fuente de corriente de soldadura. Normalmente una batería de 45Ah proporciona suficiente corriente para obtener buenas soldaduras con tiras de níquel de 0,15 mm. Si usa  tiras más gruesas de níquel tal vez necesite una  batería mas grande o  dos en paralelo.

La máquina genera un pulso doble, donde el primero es 1/8 del tiempo de la segunda. Tiempo del pulso del segundo pulso es ajustable mediante el potenciómetro y aparece en la pantalla en mS para que pueda ajustar exactamente el tiempo. Regulable de 1… mS de 20.

Ver el vídeo para obtener instrucciones detalladas sobre cómo construirla.









Archivos de proyecto:

https://github.com/KaeptnBalu/Arduino_Spot_Welder

Aspectos generales  para la construcción de soldador por puntos





Brazos:El aislamiento entre las articulaciones del brazo debe ser  bueno y la fricción entre los brazos debe ser muy baja; Apriete el perno de tal manera que la fricción sea pequeña pero la holgura no sea demasiado alta.

Portaelectrodos :Los soportes de electrodos pueden hacerse de una abrazadera de tierra de radiador de latón rectangular de 20 mm de ancho. Taladre un agujero de 4 mm en el centro para el tornillo de montaje. Agrande el orificio para el cable de soldadura a 7mm.

Cable de soldadura:Utilice un cable de soldadura flexible 3AWG / 25mm 2 con una longitud de 140cm, esto permite 3 devanados. Un cable más grueso NO da una corriente de soldadura más alta.Dado que la fuerza del electrodo es crítica, los brazos de soldadura deben ser capaces de moverse libremente, no obstaculizados por la rigidez de los cables. Por lo tanto, los cables tienen una curva grande. No utilice el cable sólido, el cable de la soldadura es flexible y costará apenas $ 15 / m.

Electrodos de punto de soldadura:Es importante usar una barra de cobre puro. No latón o alambre eléctrico, que es suave recocido. Utilice una barra cuadrada con el mismo tamaño que la ranura del portaelectrodo o coloque la barra en el tamaño adecuado. Un diámetro de la punta adecuado es de 1.5mm. Para mantenerlo simple puede archivar la punta del electrodo en vez de redonda.
Soporte de electrodo soldador por puntos:Limpie periódicamente las puntas del electrodo de soldadura con papel de lija.

Abrazaderas de muelle:La fuerza del electrodo es un parámetro igualmente importante como los otros parámetros de soldadura tales como la corriente de soldadura y el tiempo de pulso.  Ajuste la fuerza del electrodo desplazando la posición de la abrazadera de resorte y mida la fuerza con una báscula de cocina

Palanca de maniobra:Utilicé una a placa  de materiales plásticos pero pueden producir un pitido en el aluminio.



Medición de corriente de soldadura

Puede determinar la corriente de soldadura midiendo el voltaje a través de una cierta distancia del cable de soldadura.
Para calcular la corriente de soldadura puede  usar la siguiente formula:
I = U * diámetro [mm2] / (0,0175 * longitud [m])
Para la medición de la corriente de soldadura, se unen dos cables a un cable de soldadura a una distancia de 44,5 cm. El voltaje en el cortocircuito es 0.34V; Por lo que la corriente de soldadura máxima = 0,34 V * 25 mm2 / (0,0175 * 0,445 m) = 1100A.









CONSEJOS

  • Asegúrese de tener una buena conexión en las abrazaderas, periódico de lijado con papel de 400 grano puede ser necesario.
  • Asegúrese de mantener los extremos del cable tan cerca de los clips como sea posible.
  • Si su cable tiene un revestimiento en él, arena ligeramente las puntas a soldar.
  • En lugar de intentar empujar los extremos del alambre juntos, trate de superponer los extremos de 1 mm para una articulación fuerte.

Si tiene alguna pregunta o necesita ayuda para solucionar problemas de su soldador, el mejor lugar para obtener respuestas está aquí: http://www.e-cigarette-forum.com/forum/modding-forum/367095-resistance-no-resistance-wire -welder.html

ADVERTENCIA:

La combustión de metal galvanizado puede liberar humos tóxicos de óxido de zinc. Este proyecto es extremadamente peligroso y no debe ser intentado sin la supervisión de un adulto y la formación adecuada. El uso indebido o el uso descuidado de herramientas o proyectos puede resultar en descarga eléctrica severa, paro cardíaco, lesiones graves, daño permanente al equipo y propiedades y / o muerte. El uso de este contenido de video es bajo su propio riesgo.
