Como construir una maquina CNC a partir de piezas recicladas


A veces las partes viejas de ordenadores pueden ser muy útiles para muchas cosas pero sobre todo es muy destacable    las fuentes de alimentación (tanto de portátiles como  de ordenadores fijos )  de las que tantas veces hemos hablado en este blog , no solo para  usar la salidas de 12 y 5V , sino incluso para hacer asociaciones de  varias fuentes  para generar fuentes con tensiones o intensidades mayores .
El reciclaje de las piezas de un ordenador  no queda en la fuente,  pues hay un sinfín de  otras piezas  útiles  que podemos  reciclar en un viejo ordenador, como por ejemplo:
  •  Las pantallas de los portátiles  que  pueden usarse  con una controladora barata como un  monitor.
  • Las memorias  que pueden utilizarse para otros aparatos electrónicos.
  • Los ventiladores  y radidadores  usados para refrigerar las CPU  nos pueden servir para refrigerar nuestros circuitos o  incluso para otras aplicaciones con celulas de Peltier
  •  Las cajas ATX  tienen un sinfín de aplicaciones
  • De los lectores de CD / DVD podemos usar los motores,la mecánica  y el láser
  • De las viejas disqueteras   podemos usar los motores,la mecánica
  • Tornillos , herrajes ,etc

En el post de hoy a vamos a  ver como es posible construir una maquina  CNC o una impresora 3D     con la mecánica  de dos  o tres lectores dvd ( o incluso incluyendo una disquetera) invirtiendo muy poco dinero, pues tan solo necesitaríamos una mínima  electronica de control aparte.

Las partes hardware que necesitamos son:
  •  3 lectores de CD o DVD que no usemos
  • 1 Arduino (Uno en nuestro caso)
  • 3 controladras de motor paso  a paso
  • Fuente de alimentación  de 5v DC ( nos vale una vieja fuente de PC)
El sofware necesario seria el siguiente:

Ensamblaje

Para empezar  con este proyecto  lo primero  es desmontar  los  lectores de CD o DVD

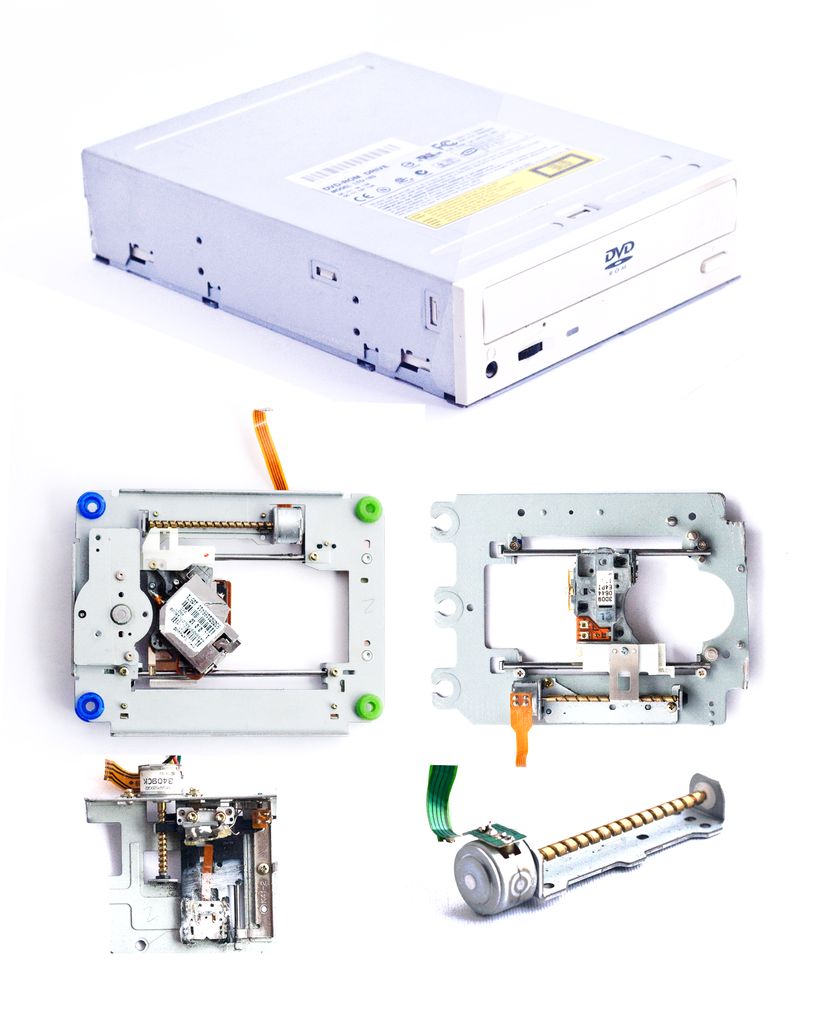

disco1
Como vemos  ,en su interior vamos a ver encontrar una placa  metálica con un motor paso paso (compuesto por  dos bobinados independientes ) y cuyo eje es un tornillo sin  fin , lo cual es la pieza clave  para   reciclar . Asimismo necesitaremos las carcasas de dos de ellas  y los componentes necesarios para fijarlos al chasis (  el laser  y los otros motores no son necesarias).

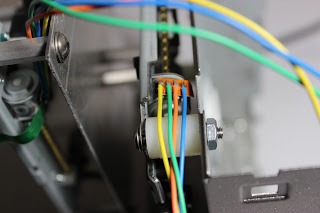

Cada motor va a simular cada uno de los ejes de la maquina (X,Y,Z)  por los que en los contactos de cada motor  soldaremos un cablecillo  a cada contacto para hacer las 4  conexiones  con las controladoras ( podemos eliminar el cable de cinta flexible que suelen llevar pues es muy difícil que den la medida).
En este punto es interesante identificar mediante una sencilla de prueba de continuidad con un polímetro   usándolo en modo  resistencia  para  saber cuales son los dos bobinados  ( entre si   no deben tener continuidad )
Una vez tengamos el cableado hecho de los motores nos tocaría la parte mecánica la cual quizás sea la parte mas engorrosa  y difícil de llevar a cabo   pues realmente no existe una única solución  a este problema   a la hora de afrontar el ensamblaje  que básicamente  consiste en  fijar los carros con  los motores paso a paso en los tres ejes x, y , z  para formar un único conjunto.

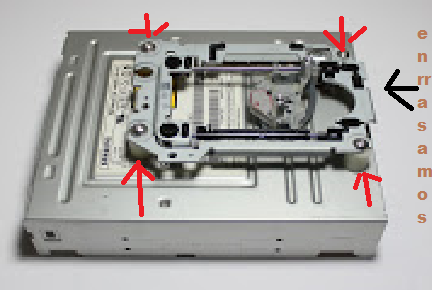

En primer  lugar  , nos centraremos en lo que será el eje Y  . Usando  una carcasa colocaremos uno de los  carros junto con el motor  por medio de  soportes tratando de alinearlo lo mas cercano a uno de los bordes  y centrándolo sobre este.
Los soportes pueden ser metálicos roscados ( se pueden comprar en ferreterias)  o separadores de plástico de los usadas para las placas madre.
ejey

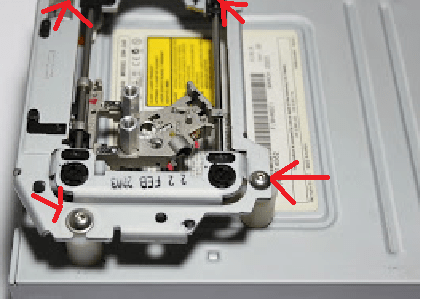

De un modo similar  también fijaremos otro carro con su motor a otras de las carcasas de manera que crearemos para el eje X (obviamente la idea  es montarlo perpendicularmente al montaje del eje y). Asimismo también debemos fijarlos  a una de los bordes en la parte superior y centrados sobre este cuerpo.
Los soportes usados también  pueden ser metálicos roscados ( se pueden comprar en ferreterias)  o separadores de plástico de los usadas para las placas madre.

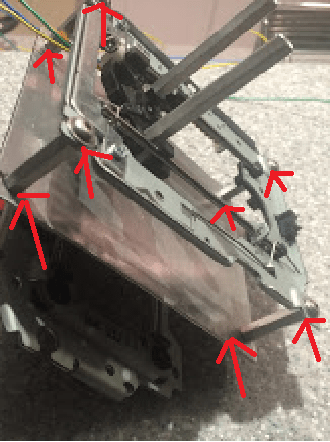

Ahora nos toca el eje z  que se diferencia   de los dos anteriores  que debe ir colocado sobre  uno de los ejes: más  concretamente el eje x.
El eje Z a diferencia de los otros dos lo instalaremos en una placa  liviana ( por ejemplo de vaquelita ,plástico, metílica,etc  ) para luego  montarla en los soportes del eje X

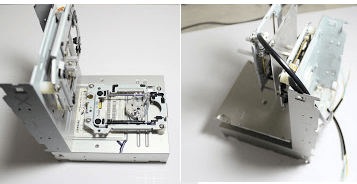

Una vez que tenemos los tres ejes es hora de  unir  ambas carcasa  por  las  base del eje Y y X  formando un angulo recto.
Normalmente muchos aficionados usan escuadras metálicas   e incluso pequeños perfiles metálicos entre ambas carcasas  : todo depende de lo solido que haya quedado la unión así que  quizás  no sea tan necesario en función de como queden fijadas ambas partes

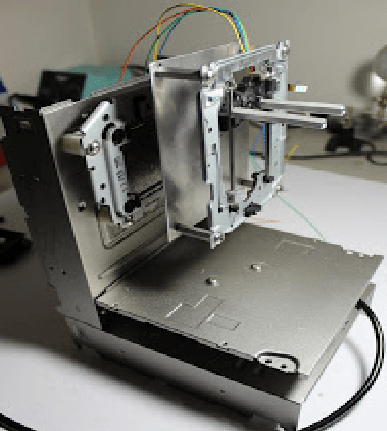

Una vez que hayamos ensamblados  lso tres ejes , nuestro proyecto ha tomando toda su  forma, por  lo que solo nos queda conectar  los motores paso a paso a  los controladores   y estos a la placa Arduino Uno.
Las conexiones de cada motor irán a cada driver  de motor  paso  a paso y las entradas  de estos  a la placa Arduino Uno según las siguientes  conexiones digitales:
  • Eje x: puertos 3 y 6, GND
  • Eje Y : puertos 4 y 7,GND
  • Eje Z: puertos 5 y  8;GND

Asimismo no debemos olvidar las conexiones de alimentacion de la placas de los drivers (+5V) que se recomienda no se obtengan de Arduino  sino directamente desde  la fuente auxiliar

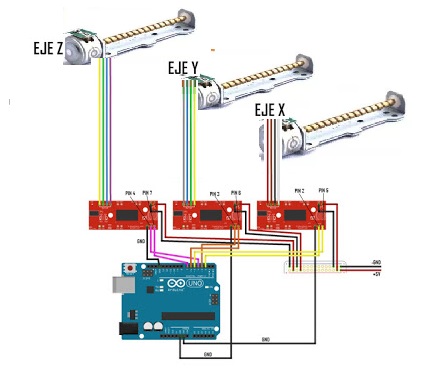

El esquema electrico final seria el  siguiente:
Diagramas
Cuando hayamos  conectado e instalado, lo que quedaría seria ir configurando el software necesario para hacerla funcionar.
En youtube podemos encontrar  miles de videotutoriales  que explican con detalles estos pasos por lo que no lo vamos a repetir aquí
Como pinceladas  dejamos dos vídeos muy claros al respecto para que sirvan  como guía:
Con eso concluimos  de este proyecto, lo cual es la base para diferentes usos como puede ser un plotter , una fresadora o incluso colocando un extrusor una impresora 3D,una grabadora láser , etc
