Actualización de la batería de una bicicleta eléctrica


A lo largo de los años  las baterías tanto  las de Ni/Cd como las iones de Litio terminan perdiendo su capacidad  , siendo necesaria su sustitución ,lo cual por cierto no es una tarea sencilla dado que no siempre están accesibles los recambios de estas.

Normalmente la baterías instaladas en las bicicletas eléctricas corresponden a configuraciones especificas  para cada modelo a la que se conecta, por lo que   dado a  que existen múltiples formatos ,tanto de compartimientos como de características eléctricas (tensión y capacidad en amperios /hora) se hace muy complicado reemplazarlas .

Para terminar de empeorar las cosas , en el caso de las batería de Ni/Cd  , éstas están compuestas por múltiples  células  que agrupándolas en serie o en paralelo nos producen la tensión y capacidad final, eso si unidas por laminas de niquel ,lo cual nos hace complejo su sustitución , a no ser que nos construyamos nosotros nuestra propia soldadora de puntos  para realizar precisamente las conexiones entre las diferentes celdas, las cuales  se pueden adquirir aparte en portales web especializados.

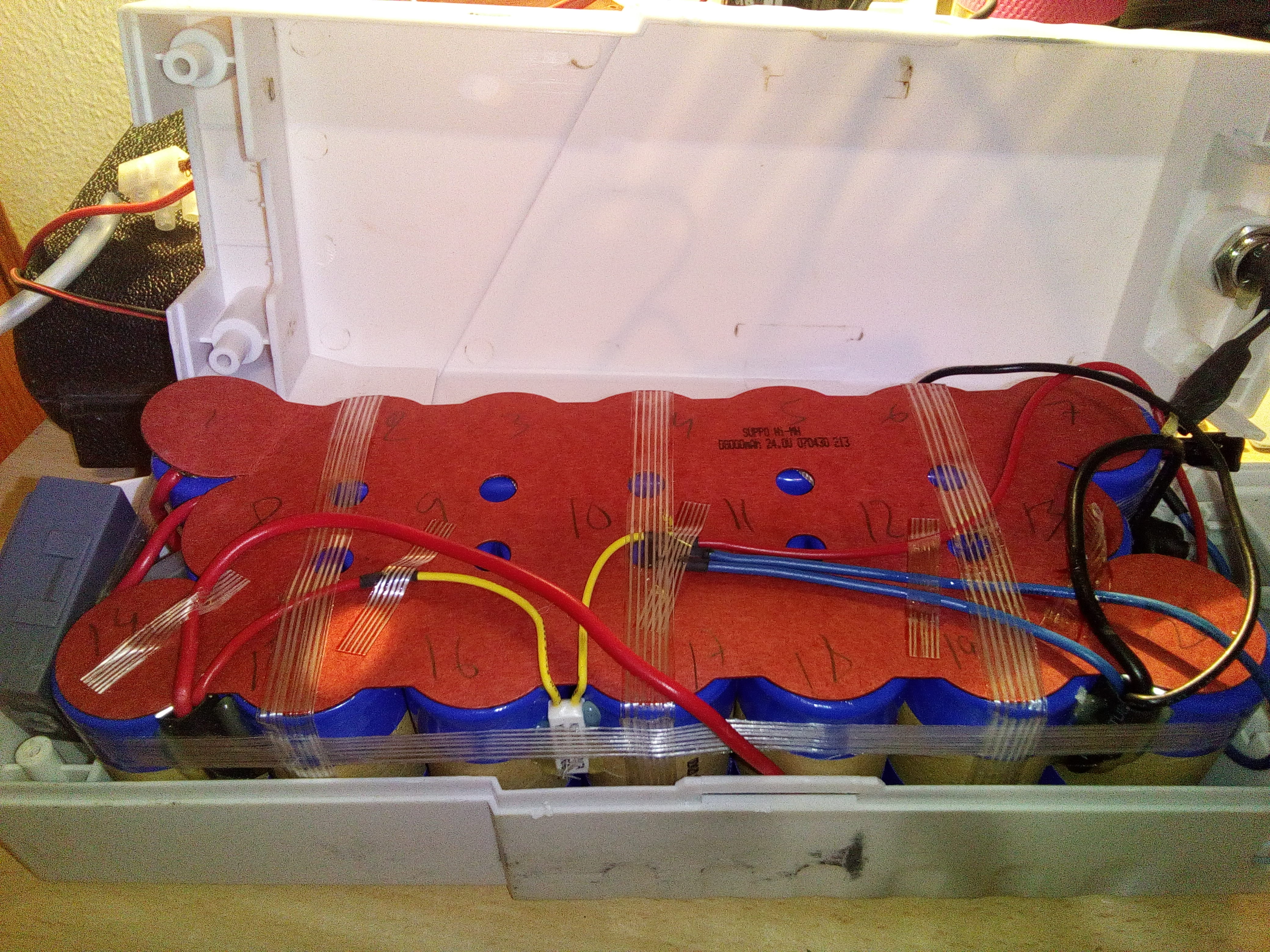

Como ejemplo ,vemos una batería  real  formada  por 20 celdas de 1,2V 7AH que en total nos viene a dar unos 24V (20X 1,2) y 7AH dado que  todas están conectadas en serie



IMG_20170714_230447[1]

Un procedimiento para reparar la citada batería , seria adquirir 20 baterías de Ni/Cd 1,2V 7AH  y sustituir las antiguas por las nuevas  usando laminas de Niquel  con  una soldadora de puntos  para realizar precisamente las conexiones entre las diferentes celdas.

Afortunadamente la tecnología de las baterías Litio proporciona ventajas superiores a la vieja tecnología de NiCD,    entre ellas una densidad de energia mucho mayor , con el consiguiente ahorro de espacio   y peso .

Como actualmente el precio no es una barrera ( de hecho  se ha invertido la tendencia), lo ideal es reemplazar las viejas baterias de nicd por una nueva  de Iones de Litio , siempre  que la tensión sea la misma y la capacidad sea igual o superior.

Para el ejemplo de    una bicicleta eléctrica de bajo coste,  usando una batería de  24v 10ah de litio  nos seria suficiente para alimentar un  motor de 24v   y de potencias comprendidas entre 350w  o 250w.

Las especificaciones de la batería elegida son las siguientes:

  • Tensión nominal: 24V
  • Voltaje de salida: 16.5-25.2 V
  • Capacidad de la batería: 10Ah
  • Dimensiones: 68x100x112mm
  • Peso total: 2kg alrededor
  • Circuito interno de la protección: sobrecarga, sobre la descarga, sobre la corriente, protección del cortocircuito
  • Peso de la batería: cerca de 1825g
  • Embalaje: PVC azul
  • Celdas de la batería dentro: Células grandes modelo 18650.
  • Ciclos de vida: Más de 1000 veces
  • Descarga de la batería :La corriente de pico máxima: 36A/Corriente máxima de funcionamiento: 18A





bateria



La mejora en cuanto a  dimensiones y peso suelen ser considerables , tal y como se puede ver en la siguiente imagen , donde prácticamente  por una tercera parte doblamos la capacidad con una batería de Litio:

IMG_20170714_230525[1]



Para controlar la bicicleta, dado que la caja de antigua  batería es demasiado grande, lo mas sencillo  es optar por una sencilla caja transparente donde  ademas del voltímetro de leds  (que suelen ir integrados en la caja de la batería) podemos conectar hasta 9 leds de alta potencia y los dos interruptores de corte del motor   y de la iluminación.

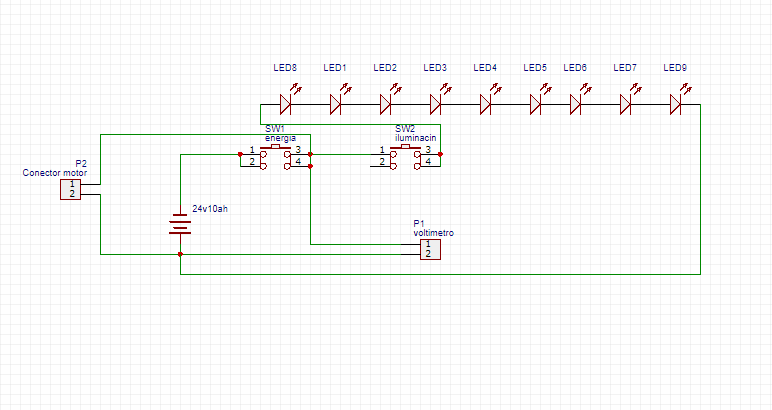

El esquema de conexiones de la caja propuesta es bastante sencillo pues se limita a solo dos interruptores , el voltimetro de leds que puede obtenerse de la caja original  y 9 leds de alta potencia que  se han obtenido de una luminaria de leds cuya fuente se habia quemado:



bicicleta lectrica

Resumidamente estos serian los pasos  a seguir  para realizar la conveersión:

  • Empezamos ubicando el voltimetro de leds que solo cuenta con dos cables : el negro o negativo que conectaremos a la mas general   y el rojo que conectaremos a la salida del interruptor general


  • Practicaremos dos agujeros en la caja para los dos interruptores ( el general   y el de la iluminación)


  • Seguidamente contrariamos las conexiones de los dos interruptores  que irán  tanto a los leds como al cable del motor

IMG_20170715_005907[1]



  • El resultado como vemos es bajo la opinión del que escribe  bastante aceptable, mejorando  ademas en aspectos como la usabilidad pues ahora los controles de las luces y del motor se colocarían mucho mas accesibles










  • Aunque el interruptor de encendido y  el voltímetro se podrian colocar en el mismo lugar  de la batería ( y nos ahorraríamos el cableado de tres hilos ) , en aras a mejorar la usabilidad se ha optado por llevar tres cables de 1 mm a la caja controladora:
    •  El negativo general   que ira conectado tanto  al motor  como  al negativo de la nueva batería
    • El positivo de la batería  , que nos servirá para alimentar los leds  o el motor en función de la posición de los interruptores
    • El positivo del motor  , el cual lógicamente viene de la caja para alimentar o no el motor brushless

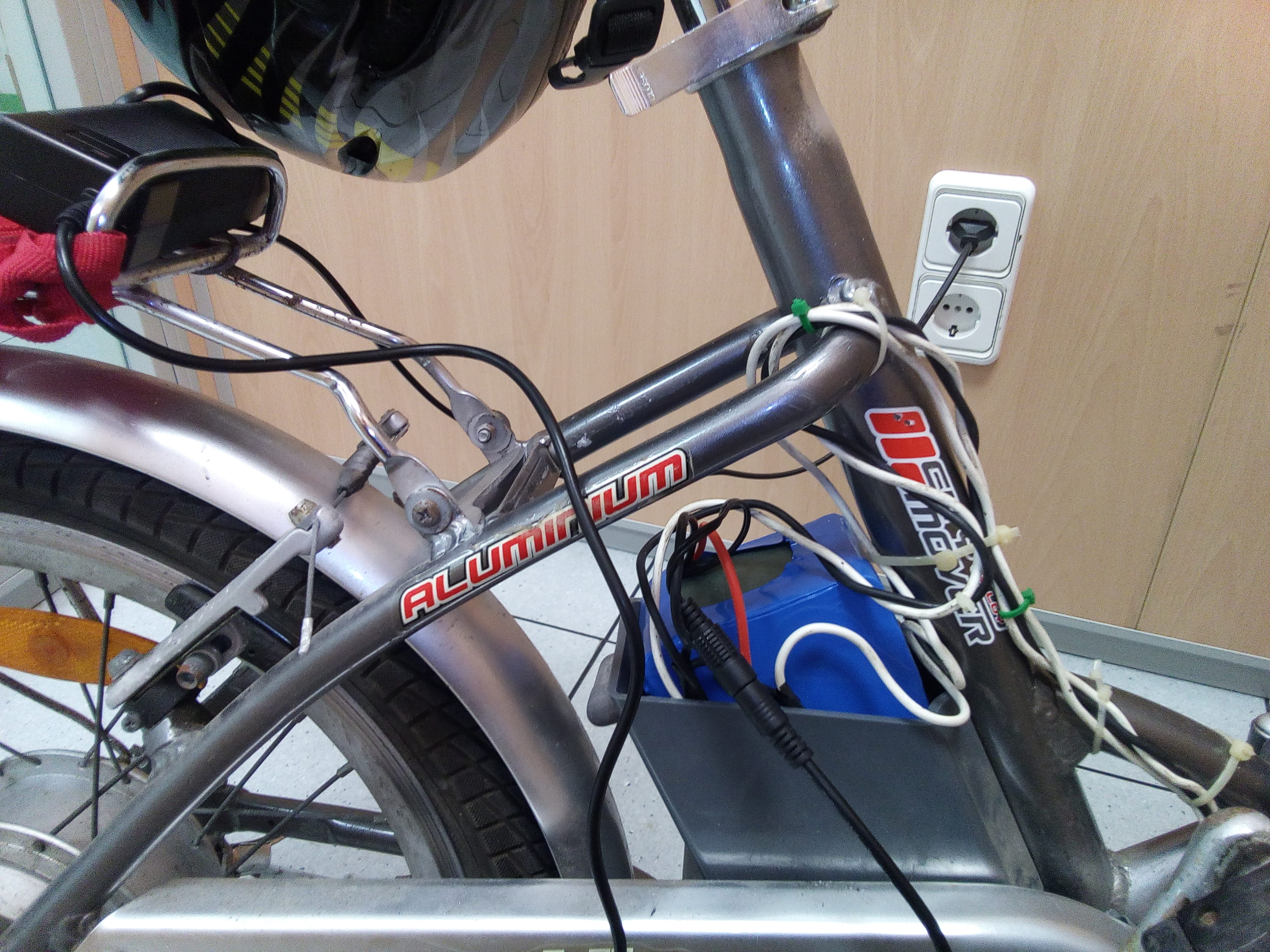

  • Por ultimo , respecto a la nueva  batería , esta iría  donde  va el porta-baterías original  .

    IMG_20170822_072423[1]

Anuncios

2 comentarios el “Actualización de la batería de una bicicleta eléctrica

  1. Edgard dice:

    Buena inspiración en el post para mejorar baterías gastadas y/o desfasadas.
    Solo añadiría que hay que recordar que el cargador para las baterías de litio no es el mismo que tenía originalmente la bicicleta, sino que debe ser específico para este nuevo tipo de baterías (del tipo que sean). Gracias!

    Me gusta

    • Gracias . en efecto no servira normalmente el viejo cargador básicamente por el conector y por el sensor de temperatura ( en las de IonLi no es necesario) , pero normalmente en los kits que venden en portales chinos tambien incluyen tambien el cargador

      Me gusta
