Monitor portatil casero


En este proyecto realizado   por  GreatScottlab  podemos ver   cómo utilizar  un LCD KIt de  1280 x 800  para construir un  mini -monitor  autoalimentado   por baterías, el cual  puede ser útil  para una cámara DSLR, como pantalla para la Raspberry Pi o simplemente para ampliar el campo de visión del ordenador.

Realmente la idea del circuito no  es mala porque no es habitual encontrar en el mercado  monitores alimentados a batería que puedan servir para nuestra Raspberry PI así que veamos como lo ha construido

A continuación  la lista de materiales usados por GreatScottlab :

  • 1 x 1280 x 800 LCD Kit
  • 5 x pulsadores táctiles:
  • 1 x 5mm verde y rojo:
  • 1 x interruptor
  • 1 cargador de celular solo x TP4056: Se puede comprar en Amazon por  unos 6€
  • 1 x XL6009 convertidor: Se puede compra en Amazon por menos de 5€
  • Baterías de ion de litio 2 x 18650 2800mAh.
  • 1 x trípode.
  • 1 x Mini trípode



El kit lcd

El proyecto  gira  en torno a  un  kit del módulo de pantalla lcd 10.1 pulgadas  y resolución 1280 * 800  especialmente diseñado como monitor para Raspberry PI 3/2 Model B b a +. Raspberry y B+ PI que puede adquirirse en ebay o en portales orientales

En caso de usarlo para la Raspberry Pi se sugiere editar el fichero config.txt para configurar el cable hdmi a la resolución nativa 1280 x 800 en caso de no detecte correctamente la resolución (la forma más fácil de editar el config.txt es poner la tarjeta microsd  de lapi en un ordenador y editar config.txt con cualquier editor de texto y guardar.

Las características del kit del panel son las siguientes:

  • Tamaño del panel: 10.1″
  • Resolución (rgb): wxga 1280 x 800.
  • Brillo: 350CD/m ^ 2
  •  Voltaje de funcionamiento: 12v (actual requisito 1a-2a)
  • La potencia nominal: 6-7w
  •  Entrada de señal: AV + VGA + HDMI (HDMI 1.2)

Pantalla dimensiones: 217 x 135 mm / 16:1010.1 pulgada 1280x800 exhibición del hd TFT Kit de módulo lcd para Raspberry Pi

Como vemos  el kit consta de una controladora , el panel lcd   y una pequeña botonera ambos unidos  por sendos cables de cinta.

10.1 pulgada 1280x800 exhibición del hd TFT Kit de módulo lcd para Raspberry Pi

Convertidor  DC

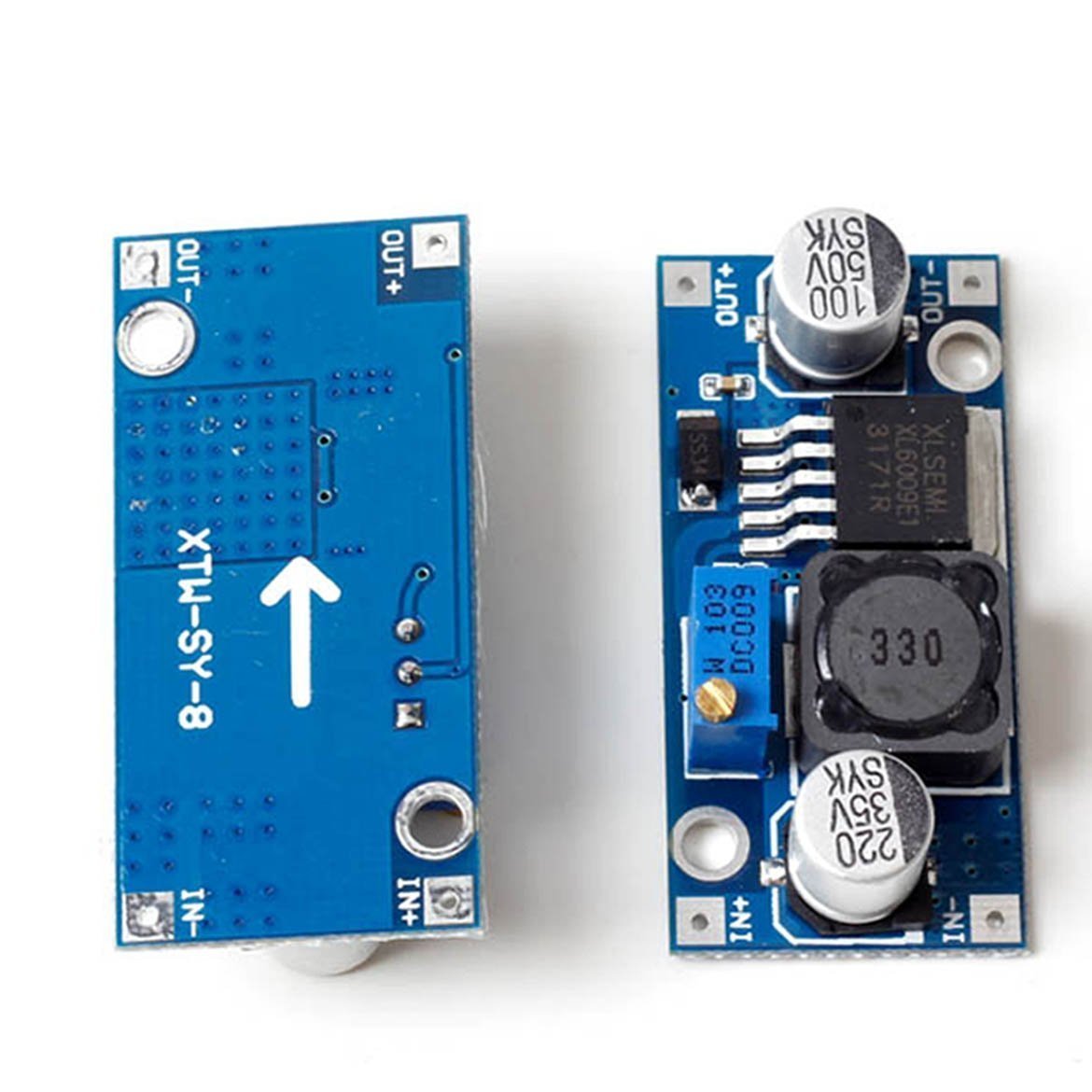

En el  proyecto se usa el modulo  DSN6009 , que  un módulo conversor dc-dc  de refuerzo de alto rendimiento (BOOST) con una corriente de conmutación de 4A.

La tensión de entrada soportada va  desde los  3V  hasta 32V, pero el mejor voltaje de funcionamiento es 5 ~ 32V.  La tensión de salida es variable entre 5v a 35V

Cuenta con un interruptor incorporado de tipo  MOSFET de  alta eficacia  soportando 4A, siendo la eficacia de hasta 94%; (la corriente LM2577 es sólo 3A)

Gracias a la alta frecuencia de conmutación de 400KHz, se puede alcanzar resultados muy buenos con una pequeña capacidad del condensador del filtro (la frecuencia de LM2577 es solamente 50KHz)

El conexionado, como vemos, es bastante sencillo  pues en los pines IN+  y IN – conectaremos el  polo +(IN+)     y la masa(IN-)    de  la  salida de 5V  procedentes de la salida del cargador de batería .

Para este proyecto debe ajustarse el  modulo regulando el trimmer  para obtener una salida de 12V DC.

De los pines OUT + y OUT-  conectaremos bien mediante un jack   a la  placa del interfaz de la placa del lCD ( la masa del jack a OUT-   y el pin central al pin OUT+)  o bien soldandolos a la placa madre del kit lcd  como en la foto:

Picture of Get the Wiring Done!

Cargador batería

Para la gestión de la carga de las  baterías del tipo  18650  ,  se  usa un modulo  con chip TP4056 con sobre-protección de bajo voltaje.
Este modulo gestiona la  carga de una celda de carga de baterías con  una celda de litio 18650 energía con carga de hasta 1000 mAh
Se puede cargar baterías  18650  con 2600 mAh ( desarrolladas para  antiguos Notebook), lo cual significa que con el módulo también se permite la carga de baterías de litio de una mayor capacidad 1000 mAh ( el ejemplo de hecho se usan dos celdas en paralelo)
El tiempo de carga depende de la  corriente de entrada que introduciremos de 5V DC  por cable micro USB cable de carga o en los contactos “+ – ” junto a el puerto USB de soldar.
Se puede cargar con el cable USB de un cargador de un móvil o de  ordenador , tan pronto como el nivel de batería ha descendido.a 2.5 V .
Este modulo, ademas,  puede cargar sin  preocupaciones, mientras este conectada la entrada de alimentación y es usado el monitor
Características del modulo:
  • Voltaje de entrada: 4,5 hasta 5 V
  • Corriente de carga máxima 1000 milivatio amperios
  • Voltaje de apagado al cargar 4,2 V +/-1%
  • Protección de bajo voltaje de 2,5 V
  • Protección contra cortocircuitos en 3 amperios
  • Dimensiones: 26 x 17 x 2 mm
En la siguiente imagen podemos ver el modulo con las conexiones realizadas a las dos baterías en paralelo , los leds al panel   y  la salida que ira conectada al convertidor dc-dc:
Picture of Get the Wiring Done!

Construcción de la caja

No todo el mundo tiene disponible  un impresora 3d, asi que GreatScottlab    decidio hacer la caja con materiales tradicionales  como es la madera

En la foto  se pueden ver as las medidas de las piezas MDF que GreatScottlab creo para construir la caja.

Cableado

Finalmente en  al siguiente foto vemos el montaje final

Observese  que se han capturado los pulsadores del kit para hacerlos accesibles desde el exterior
Asimismo se ven los dos leds de estado de carga  y de la batería conectados justo debajo de los pulsadores
Asimismo se ha conectado  un interruptor de potencia para  conectar  o desconectar la unidad

El cableado  es pues sencillo  y cabe perfectamente dentro  de la caja así que de esta forma que todo debería funcionar bien.

Aqui podemos ver el resultado final



¡Acabamos de  ver como crear un monitor mini portátil casero!



Por si nos ha quedado alguna duda en los  dos siguientes videos  podemos ver el proceso de montaje  paso a paso con todo lujo de detalles desde las coenxiones electricas y pruebas pertinentes  a la construcción de la propia caja que contendrá  todas la electronica:



En el video continuacion del anteriro podemso  ver oda la información fundamental  del montaje  de kla caja que se  necesitaría  para la construcción de este proyecto:





¿Se  atrevería  a montarlo usted también?









Fuente Instructables.com
