Soldador de puntos casero para celdas 18650


En otro post hablábamos en este blog de los  supercondensadores y sus posibilidades  dado que  diferencia de los condensadores ordinarios, las baterías almacenan energía en una reacción química, y debido a esto, los iones se insertan realmente en la estructura atómica de un electrodo.

A diferencia de un condensador, los iones simplemente “se adhieren”. Esto es importante, porque almacenar energía sin reacciones químicas permite que los súpercondensadores se carguen y descarguen mucho más rápido que las baterías y debido a que los condensadores no sufren el desgaste causado por las reacciones químicas,también duran mucho más tiempo.

La soldadura  por  puntos  lleva con nosotros unos 40 años, pero a pesar de su antigüedad   sigue  gozando de buena reputación en los nuevos tiempos usándose de forma intensiva  también en aplicaciones de electrónica  donde la soldadura convencional con estaño no es efectiva, como   por ejemplo  a la hora  de conectar baterías entre si con laminas de níquel (por ejemplo las famosas  celdas 18650) ,   entre  sus miles de aplicaciones más.

En esencia la tecnología de la soldadura por  puntos  no es nada compleja , pues  la  configuración típica de un soldador de puntos no ha variado a  lo largo de los años,  consistiendo básicamente en  una fuente de muy baja tensión (entre 3 y 15V) de alta intensidad   conectada a un cabezal para soldar.

Desgraciadamente, a pesar de que no incluye demasiada tecnología, un soldador de puntos es uno de los pocos equipos donde la construcción casera  de este  es mucho  más barata que comprarlo montado,  incluso si se decide a comprarlo en alguno de los famosos  portales chinos, ya que incluso comprándolos  allí , su precios van entre los 200€ en adelante. Si no  estamos dispuestos  a desembolsar esa cantidad otra opción es fabricar un soldador de puntos  nosotros mismos  pues  en la red  se pueden ver  una gran cantidad de diseños de soldadores de puntos basados en viejos transformadores de microondas , a los que  se les elimina el secundario de AT  por medios mecánicos y simplemente se rodea en el interior del entre-hierro  en ese espacio que ha quedado vació de  dos vueltas de cable de gran sección ( al menos de 8 mm).

NO recomendamos construir  un soldador de puntos   basándose en un transformador   de microondas, no sólo por el voluminoso espacio  que ocupa ( y el ruido que genera) , sino, sobre todo,  por  el  peligro que conlleva extraer dicho transformador , pues esta muy cerca el condensador de alto voltaje, cuya  carga puede estar presente mucho tiempo después de que el horno de microondas esté desenchufado (y es extremadamente peligrosa una descarga de este tipo ). No confíe en la resistencia de purga interna del condensador , pues puede fallar y es muy  peligroso ( si lo va a hacer, al menos conecte dos cables de prueba de clip de cocodrilo  a la tierra del chasis de metal de microondas, asegurándose  de que los cables no estén rotos,sujete una resistencia de 10K … 1M al otro lado de un cable de prueba y descargue los dos terminales del condensador uno por uno a través de una  resistencia de   1MΩ utilizando alicates aislados ).



Solador de puntos basado en  supercondensador

Construir un soldador de puntos basándose en condensadores  por tanto  es la forma mas habitual de  y fácil de construirlo    a un precio bastante asequible.

Estas configuraciones funcionan  durante  mucho tiempo y normalmente   son  mucho mas optimas y eficientes  que los soldadores basados en transformadores de microondas modificados que como hemos comentado albergan cierto peligro.

La alta temperatura destruye las baterías de litio, por lo que la soldadura  tradicional térmica no es una opción, así que esta configuración  es perfecta  , y justo . es por eso  que hay personas que la llaman “soldadura fría” .

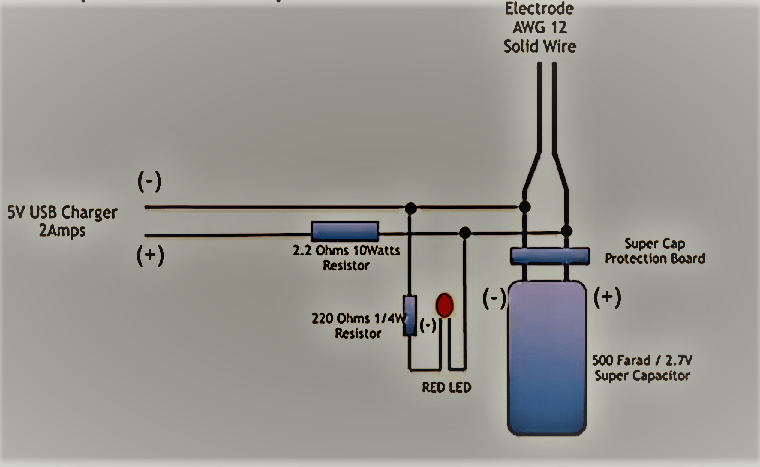

El circuito propuesto,  es bastante sencillo, pues simplemente  se basa en un simple circuito de carga a corriente constante basado en uan resistencia   y supercondensador de 500F/2.7V

El circuito es completando con un led con su correspondiente resistencia imitadora para indicar que el condensador esta cargado ,   así como unas puntas   de soldadura  que van conectadas directamente al condensador   u opcionalmente  por medio de un pulsador de  pie


Los componente usados para este  montaje , por tanto, son los siguientes:

  • Supercondensador de 500F  de 2.7V
  • Placa de protección para supercondensador ( algunos ya lo suelen  integrar en el propio supercondensador)
  • Led rojo
  • Resistencia de 2.2 ohm y 5W   para cargador de 5v/2Amp (usar  5 ohm /5W si usa cargador  5V /1Amp
  • Resistencia 220ohm  1/4W
  • Fuente de  5V  2Amp ( por ejemplo un cargador usb )
  • Dos hilos rigidos  de cobre de 1mm de sección o mas
  • Pulsador de pie (opcional)





El montaje de estos componentes es bastante sencillo , pudiéndose incluso realizar las conexiones directamente sobre el propio super-condensador



Este circuito al no tener ningún elemento de control   ( como en el circuito propuesto con MOSFET que realizamos en este blog ) requiere  de cierta practica para controlar los tiempos necesarios para realizar la soldadura , aunque si se tiene dificultad  se podría intercalar entre cualquiera de los dos electrodos un pulsador de pie  que pueda soportar al menos los 2Amp,

Por supuesto al utilizar el circuito  debe tener la máxima precauciones de seguridad debido a la gran capacidad del condensador, pero sobre  todo , se recomienda desconectar el cargador cuando no este usando así como dejar descargado el condensador  cruzando los terminales si no se va  a usar el circuito



El modo de trabajo  es similar  a otros circuitos basados en super-condensadores:

  • Conecte  el circuito a  una fuente de 5V al menos 2Amp
  • Espere alrededor entre 5 a 10 Minutos  para cargar el condensador
  • El led rojo brillara  indicando que la carga del condensador esta alrededor de 2V
  • El led brillara intensamente señal que esta preparado para soldar
  • Use una  fina lamina de niquel para unir las baterias 18650
  • Apriete con fuerza el niquel con los bornes de las baterias
  • Use la  punta del electrodo para realizar la soldadura  de puntos primero tocando  con un extremo  y luego de forma momentánea con el otro
  • Debe liberar el contacto rapidamente









A continuación en el siguiente vídeo podemos ver todos  los  pasos  a la hora de construir este simple pero eficaz soldador de puntos ideal para  soldar  baterías 18650  o incluso otras  operaciones de soldadura  donde se requiera soldar elementos metálicos de poca sección.
