Conversión de una tableta con la pantalla rota en una estación meteorológica


A estas alturas debido al bajo precio así como la rápida obsolescencia de las tabletas  de origen asiático, no  siempre merece la pena reparar una tableta  pues en la mayoría de las ocasiones las piezas de repuesto, casi siempre vienen de Asia, y al precio de compra hay que sumarle el costo del transporte desde allí y no siempre compensará el gasto adicional de piezas para su reparación.

Entre los elementos  que se suelen romper con más frecuencia en una tableta, como se ha comentado ya en este blog, destaca por  su enorme fragilidad  el panel táctil o digitalizador   el cual   en la practica hace inservible la tableta porque impide cualquier interacción con esta.

El digitalizador o panel táctil va superpuesto al  panel  lcd, es decir   pegado con un adhesivo a la pantalla LCD  , así que lo primero que tendremos que hacer es eliminar esta parte  para poder ver claramente la imagen del TFT .  Obviamente  pude sustituirse por otra nueva pero hay  un problema pues normalmente  esta  parte  es  especifica  para cada tableta   de modo que  según marca y modelo puede ser muy  caro conseguir  otro para reemplazarlo.

Afortunadamente aunque  se nos haya roto el digitalizador   normalmente la pantalla TFT  al ir separada debajo no se suele estropear ( a no ser que haya “derrame” del propio liquido del tft)  por lo que todavía puede utilizarse  usando solo la pantalla siempre que  usemos  otro interfaz via OTG , como por ejemplo  un ratón para operar con esta.

Suponiendo que el TFT de la tableta aun funcione  y hayamos descartado reemplazar el digitalizador por otro nuevo, veamos los pasos  a seguir  para darle una nueva vida a su tableta :



PASO 1: Desmontaje del digitalizador

Antes de desmontar la tapa de su tableta , NO OLVIDAR  EXTRAER LA MICRO-SD pues de no quitarla  nos arriesgamos a romper esta , y lo peor : que  queden partes en el lector  que luego puedan cortocircuitar  la alimentación  o los pines del lector de la micro-sd  llegando a poder romper la placa madre

Lo siguiente  que tendremos que hacer después de quitar la sd , es desmontar la tableta.   siendo lo más habitual  que la tapa trasera y la parte frontal vayan encajadas con pestañas de plástico.

Para quitar la  tapa  lo mejor es separar las dos partes con  púas de plástico ( como las usadas para tocar la guitarra) , la capucha de un bolígrafo,   o  mucho mejor con  herramientas de desmontaje  de  plástico   especificas para el desmontaje de teléfonos    y   tabletas



Una vez abierta la  tapa tenemos que desmontar  toda la electronica  como es la placa madre,la batería ,etc con sumo cuidado   para llegar a la pantalla con el tft (cada uno suelen llevar un  cable de cinta diferenciado)

Una vez hayamos alcanzado el conjunto pantalla y  digitalizador   tenemos  que despegar el digitalizador o sensor táctil del  tft  con mucho cuidado de no cortar

Hay personas  como Posoco que incluso con el cristal roto pueden reciclarlo  mediante un método muy sencillo para que  una  parte que este operativa del panel  utilizarla como sensor capacitivo de un solo canal

En este vídeo podemos ver en detalle como quitar el digitalizador  roto  para dejar visible la propia pantalla y también si aun queremos  usar la parte del digitalizador que no este rota







PASO 2: Adición de un ratón a la tableta por OTG

Gracias a la  tecnología OTG  (USB On-The-Go ) podemos conectar  desde un puerto micro USB 2.0 B hembra o micro USB 2.0 AB hembra  un dispositivo convencional  con conector usb convencional  (ratón,teclado, receptor de ratón y teclado, etc.  )



Hablamos  básicamente de un cable adaptador ( unos 2€ en Amazon)   que cuenta pues  por un lado el micro-usb para conectar a la tableta  y por  otro lado un conector hembra USB convencional   permitiendo  usar  dispositivos USB   convencionales que nos permitirán interactuar con la tableta.

No se recomienda  auto-construirse este cable pues para el OTG se necesitan 5 conexiones   y no nos valdrá un conector micro-usb  convencional de los usados para cargar nuestros smartphones.



IMG_20180414_133134[1]

Obviamente  la experiencia no sera la misma pero podremos hacer prácticamente lo mismo que desde el interfaz táctil y  gracias al uso   de reloj con previsión del tiempo o le daremos una segunda oportunidad a la tableta

PASO 3: Alimentación  de la tableta

Necesitamos  alimentar la tableta   (eso es una obviedad) para que funcione,  y máxime cuando la idea es tenerla conectado permanentemente.

En el caso de que la tableta no disponga de una conexión aparte para alimentarla no podremos usar el conector micro-usb  ,así que tenemos que buscar algún modo de cargar la batería

Un solución de muy bajo coste puede pasar por conectar  dos cables directamente a la batería  ya que son muy fáciles de identificar   y por medio de un diodo alimentar esta directamente. No es la solución  ideal  y lo purista seria usar un gestor de carga  o capturar el circuito de carga de la tableta ,  pero normalmente con el diodo  funcionará   perfectamente ya que las baterías  suelen ser de 3,8 V    y colocando el diodo en serie  provocara la caída de 0,6V a 0,8V     bajando la tensión  de 5v DC del usb a   unos 4.2 a 4,4V  todavía admisibles por una batería  de litio .

Para realizar la alimentición de la tableta  y la carga de su batería , pues únicamente soldaremos dos cables directamente en el cable  y rojo de la batería  y  nos los llevaremos al exterior por medio de un pequeño orificio que practicaremos en la tapa.



IMG_20180414_133020[1]

Una vez  hayamos sacado los cables , podemos reciclar un cable usb  viejo que no gastemos ( por ejemplo el de una impresora)   que  cortaremos  en un extremo  dejando solo  los cables negro   y rojo  de +5v y GND.

Ahora  con un cuidado extremo de no equivocarnos en la polaridad  uniremos   el negativo del conector  usb al cable procedente del negativo de la batería  .

Respectos a los polos positivos interconectaremos un diodo en serie de potencia   (hemos usado un diodo  1N5822) entre el positivo del USB  con el positivo de la  batería con la punta o cátodo apuntando  hacia la tableta:




Opcionalmente si se deseamos mejorar el audio   de la tableta también  podemos  eliminar el altavoz  interno y  conectar dos cables hacia fuera  conectándolos a  otro altavoz de mejor calidad ,lo cual sin duda mejorara la experiencia.

IMG_20180414_133052[1]

PASO 4:  SOFTWARE

Ahora  que tenemos alimentado  y controlada la tableta  por medio de un ratón externo vía OTG   toca la hora de darle otro uso diferente al tradicional

Hay muchas opciones  de dar una segunda oportunidad  a una tableta, por ejemplo destacar algunas de ellas:

  • Despertador
  • Centro multiemdia
  • Radio por internet
  • Marco de fotos
  • Reloj con estación meteorológica
  • etc

En  el caso de este blog hemos optado por usarla  como reloj  que por  cierto se actualizara automáticamente   juntos con datos  referentes a la previsión del tiempo ( es decir usarla a modo de estación meteorológica)

IMG_20180414_132708[1]



Antes de empezar con la personalización del sw con la   que deseemos  dar otro uso a la tableta ,sin embargo tendremos  que superar un ultimo escollo  que es precisamente impedir el apagado el tiempo pasado un tiempo prefijado, lo cual podemos lograr por medio de la app  gratuita Keep Screen ON  ( aunque hay otras que cumplen esta funcionalidad)

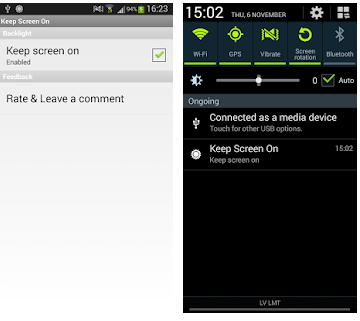

KEEP SCREEN ON

Esta aplicación es gratuita y no contiene anuncios lo cual es de gradecer .La aplicación es simple, estable, ultraligera  y se ejecuta en todos los dispositivos Android. Esta aplicación cuenta con una especie de selector  que al estar la aplicación abierta , mediante la  casilla de palanca “Mantener la luz de fondo” se  puede  activar / desactivar la pantalla aplicación( seleccione opciones de iluminación adecuadas)
.
KEEP SCREEN ON.PNG
Características:
• Mantenga su retroiluminación de la pantalla encendida de forma permanente.
• Mantenga la retroiluminación del teclado conectado permanentemente (sólo para algunos modelos de teléfono !!!).

Este ese el link de descarga  en Google Play

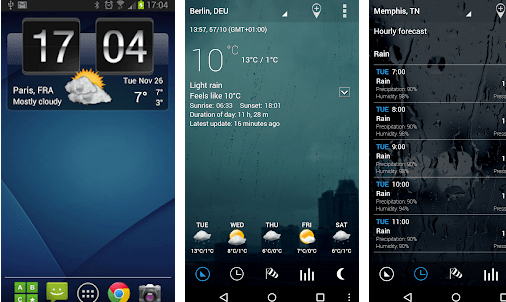

SENSE FLIP CLOCK WEAHER

Sense flip clock & world weather es una aplicación de reloj digital y pronóstico del tiempo con todas las funciones y totalmente personalizables

Hay muchas mas aplicaciones similares a esta en Google Play  pero hemos usado esta pues puede ser una buena opcion

Esta aplicación contiene lo siguiente:

  •  3 tamaños de widget – 4×1, 4×2 y 5×2
  •  Muchas opciones de widget skins (películas de fondo para el widget)
  •  Diferentes películas de fondo para los iconos de las condiciones climáticas (icon skins)
  •  Diferentes tipos de fuente para la hora
  •  Localización automática (desde móvil/wifi o GPS) o manual (especificada por el usuario) de la ubicación
  •  El tiempo y la hora en el mundo: visualización de información sobre la hora y el tiempo local para cualquier número de ubicaciones diferentes en todo el mundo
  •  Temperatura en Celsius o Fahrenheit
  •  Período de actualización de las condiciones climáticas automático o manual
  •  Pronóstico del tiempo detallado que incluye lo siguiente:Hora local y zona horaria (para la ubicación),Hora de la salida y la puesta del sol, Duración del día, Condiciones actuales y temperatura, temperaturas mínimas y máximas del día
  • Condiciones de humedad y viento
  •  Fase lunar actual (icono)
  •  Pronóstico del tiempo para 4 días
  •  Fondo para el pronóstico del tiempo, en función de las condiciones climáticas y la hora (día/noche)
  •  Varios hotspot widgets (todos ellos definidos por el usuario para iniciar aplicaciones específicas)








Este ese el link de descarga  en Google Play

https://play.google.com/store/apps/details?id=com.droid27.senseflipclockweather



¿Se le ocurre alguna otras   utilidad de  nuestra tableta recién reparad?  esperamos ansiosos  sus ideas.
