Monitorizacion remota de IoT con notificaciones desde Azure en conexión de su hub de IoT

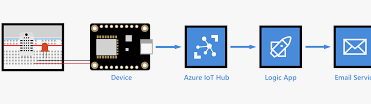

Azure Logic Apps proporciona una forma de automatizar procesos como una serie de pasos. Una aplicación lógica se puede conectar a través de varios servicios y protocolos. Comienza con un activador como ‘Cuando se agrega una cuenta’, y luego una combinación de acciones, una como ‘enviar una notificación de inserción’. Esta característica hace que Logic Apps sea una solución de IoT perfecta para la monitorización de dispositivos IoT, como por ejemplo para alerta ante anomalías, entre otros escenarios de uso.



Resumidamente   estas son las cosas  que necesitaremos  hacer par lograr nuestro objetivo:

  • Crear un espacio de nombres del autobús de servicio y añadir una cola a él.
  • Añadir un punto final y una regla de enrutamiento a su hub de IoT.
  • Crear, configurar y probar una aplicación de la lógica.

Necesitaremos para ello como siempre tener configurado  un dispositivo de Iot enviando mensajes a la nube de Azure de Iot Hub.



Crear espacio de nombres de Servicio del Bus y añadirle una cola

Crear un espacio de nombres del bus de servicio

  1. En el portal de Azure, haga clic en crear un recurso >Enterprise Integration(Integración empresarial )> Service Bus.
  2. Proporcione la siguiente información:Nombre: el nombre del bus de servicios.Pricing tier  déjelo en Standard .
  3. En suscripción dejelo  en Evaluación gratuitaGrupo de recursos: utilizar el mismo grupo de recursos que utiliza el hub de IoT.

    Ubicación: utilizar la misma ubicación que utiliza el hub de IoT.

  4. Pinchar Anclar al panel
  5. Haga clic en crear.

Añadir una cola de autobús de servicio

  1. Abrir el espacio de nombres del Bus de servicio y haga clic en + Quue(cola.)
  2. Introduzca un nombre para la cola y haga clic en crear.
  3. Abrir la cola del Bus de servicio(entities-Queues-el nombre del la nueva cola )   y haga clic en CONFIGURACION  –Shared access policies (directivas de acceso compartido) > + añadir.
  4. Introduzca un nombre para la política de controlar administrar y haga clic en create (crear).

Añadir un punto final y una regla de enrutamiento a su hub de IoT

Añadir un punto final

  • Abrir su centro de IoT, haga clic en MensajeriaPuntos de conexión > + Añadir.
  • Introduzca la siguiente información:                                                                                 Nombre: el nombre del extremo.Tipo de punto final: seleccione Cola de autobús servicio.Espacio de nombres del servicio de bús: seleccionar el espacio de nombres que creó.

    Cola de Service Bus: seleccione la cola creada.

  • Haga clic en Aceptar.

Add an endpoint to your IoT hub in the Azure portal

Agregar una regla de enrutamiento

  1. En su centro de Internet, haga clic en  MENSAJERIA  – rutas > + añadir.
  2. Introduzca la siguiente información:Nombre: el nombre de la regla de enrutamiento.Fuente de datos: seleccionar DeviceMessages.Punto final: seleccione el punto final de ha creado.

    Cadena de consulta: entrar.temperatureAlert = "true"

  3. Haga clic en Guardar.

Add a routing rule in the Azure portal

Crear y configurar una aplicación de lógica

Crear una aplicación de lógica

  1. En el portal de Azure, haga clic en crear un recurso >Enterprise Integration( Integración empresarial )> Lógic app.
  2. Introduzca la siguiente información:Nombre: el nombre de la aplicación de la lógica.Grupo de recursos: utilizar el mismo grupo de recursos que utiliza el hub de IoT.Ubicación: utilizar la misma ubicación que utiliza el hub de IoT.
  3. Haga clic en crear.

Configurar la aplicación de la lógica

  1. Abra la lógica de la aplicación que se abre en el diseñador de aplicaciones de la lógica.
  2. En el diseñador de aplicaciones de lógica, haga clic en BlanK Logic App
  3. Haga clic en Service Bus.
  4. Haga clic en el Servicio de Bus cuando uno o varios mensajes en una cola (Autocompletar).
  5. Crear una conexión de bus de servicio.
    1. Introduzca un nombre de conexión.
    2. Haga clic en el espacio de nombres de servicio bus > la política de autobús servicio > crear.
    3. Haga clic en continuar después de la conexión de bus de servicio.
    4. Seleccione la cola que creó e introduzca para recuento de mensajes máximo175
    5. Haga clic en “Guardar” el botón para guardar los cambios.
  6. Crear una conexión de servicio de SMTP.
    1. Haga clic en nuevo paso > Agregar una acción.
    2. Tipo, haga clic en el servicio SMTP en el resultado de la búsqueda y haga clic en SMTP – envíe correo electrónico.SMTP
    3. Introduzca la información de SMTP del buzón y haga clic en crear.Obtenga la información de SMTP para Hotmail/Outlook.com, Gmaily Yahoo Mail. ( Nota :Su proveedor de servicios de correo electrónico necesitará verificar la identidad de remitente para asegurarse de que eres tú quien envía el correo electrónico9.
    4. Introduzca su dirección de correo electrónico para de y ay para asunto y el cuerpo.High temperature detected
    5. Haga clic en Guardar.



La aplicación de la lógica estará   en orden de funcionamiento en cuanto se guarde así que ya podemos probar su funcionalidad  así que :

  1. Inicie la aplicación cliente que implementa en el dispositivo en ESP8266 conectar a Azure IoT.
  2. Aumentar la temperatura del ambiente alrededor del Sensor por encima de 30 C.(por ejemplo, encendiendo una vela cerca del sensor ).
  3. Usted debe recibir una notificación por correo electrónico enviada por la aplicación .



Hemos visto lo relativamente sencillo que es  crear  una aplicación lógica que conecta el hub de IoT y buzón para monitorizar  temperatura y enviar notificaciones.

Fuente https://docs.microsoft.com/en-gb/azure/iot-hub/iot-hub-monitoring-notifications-with-azure-logic-apps
