Diseñe y simule circuitos electrónicos fácilmente con TinkerCad


En efecto gran cantidad de personas aficionadas a la impresión 3d conocerán la famosa herramienta gratuita  de modelado 3d llamado Tinkercad
Uno de los éxitos de este programa sin duda es su gran facilidad  de uso unida a su calidad, pues no olvidemos que tenemos por detrás el famosísimo  fabricante Autodesk  .Asimismo al  funcionar como servicio  web simplifica mucho su  uso y por supuesto su gratuidad allana  el camino para  que cualquiera se anime a probarla,

Otra de la muchas ventajas de esta aplicaciones  la gran facilidad par  imprimir en 3D : si tiene una impresora en su casa o en un espacio de fabricación local, simplemente puede descargar el archivo STL(STL es el archivo estándar para la mayoría de las impresoras de un solo color)  desde su tablero haciendo clic en la miniatura del modelo o desde el editor. Simplemente haga clic en Diseño> Descargar para impresión en 3D.

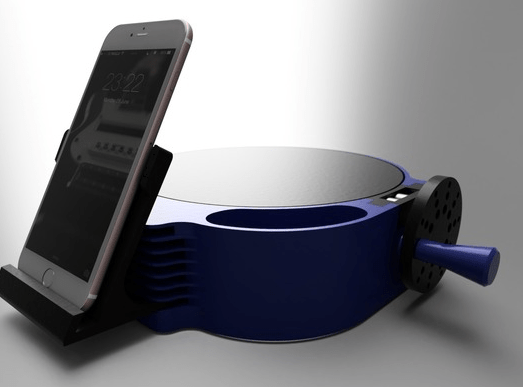

scanner3d

También puede solicitar una impresión a uno de sus socios de impresoras: Shapeways, iMaterialise o Sculpteo. Simplemente haga clic en Solicitar una impresión en 3D, en los mismos lugares que antes, para comenzar el proceso. Si está imprimiendo un color, asegúrese de ajustar el tamaño del modelo en Tinkercad antes de ir a los servicios de impresión.

Para muchas personas, especialmente en el mundo educativo, Tinkercad es una referencia para el modelado  e impresión 3D ,pero    ¿y si incluyeran también  herramientas de diseño de circuitos electrónicos? pues en  efecto ha llegado “circuitos”  a Tinkercad, sin duda una de las forma más fáciles de jugar con los circuitos  y dar  vida a sus diseños 3D con ensambles de circuitos

Como no podía ser de otra manera el manejo de esta aplicación es sumamente sencillo e intuitivo  permitiendo el diseño de producto integrado combinando el modelado de piezas en  3D  sobre  componentes electrónicos reales

Pero no solo les basta diseñar el circuito : también permite su simulación en tiempo real para permitir probar  sus diseños electrónicos completamente dentro del navegador, antes de construirlos en la vida real.

Hoy en día ademas cualquier diseño de circuito puede incluir componentes programables así que Tinkercad también permiten la programación  con Arduino usando  directamente en el editor bloques de código visual o texto.

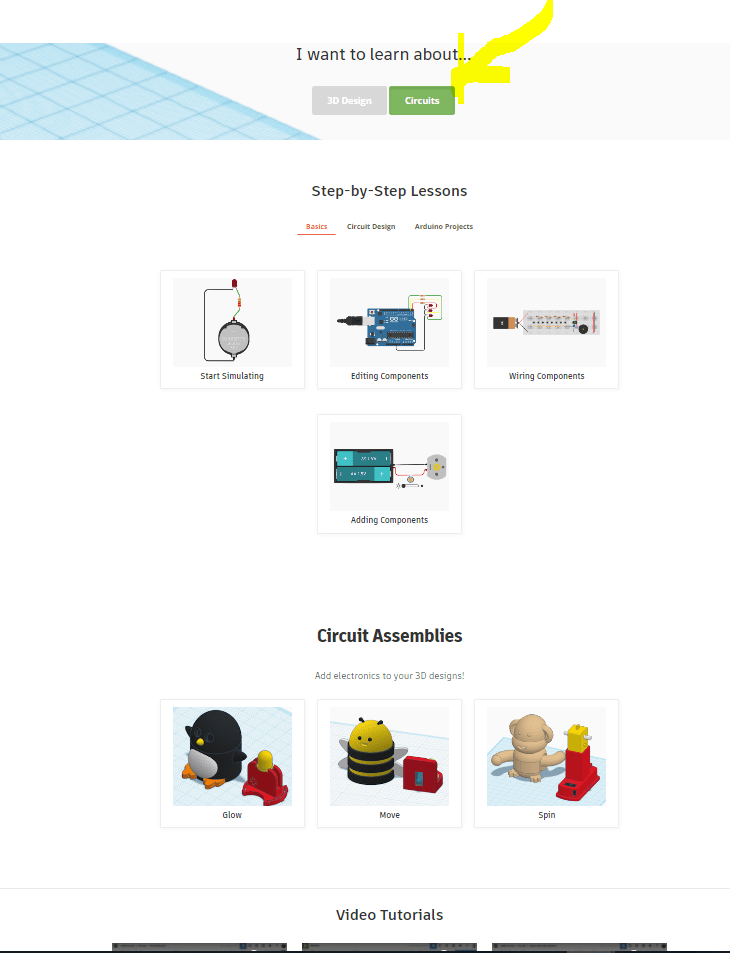

¿Cómo aprender a usar el Lab Circuits?¿Nuevo en electrónica? Pues también se ha previsto  en la página de Aprendizaje  pulsando en Circuits  para ver algunos excelentes tutoriales en Circuits Lab  donde se han incluido guías paso a paso  así como videotutoriales.


Ejemplo de inicio

Para ver lo sencillo que es  crear un circuito  con Tinkercad,  vamos a ver  como crear un simple montaje con dos leds y un pulsador ,y después de construirlo ,probaremos su funcionalidad mediante la simulación de este. Para ello,  puede  seguir los siguientes pasos:

Paso 1

Cree una cuenta de acceso a Tinkercad si no  la tiene  en https://www.tinkercad.com/#/

Paso 2

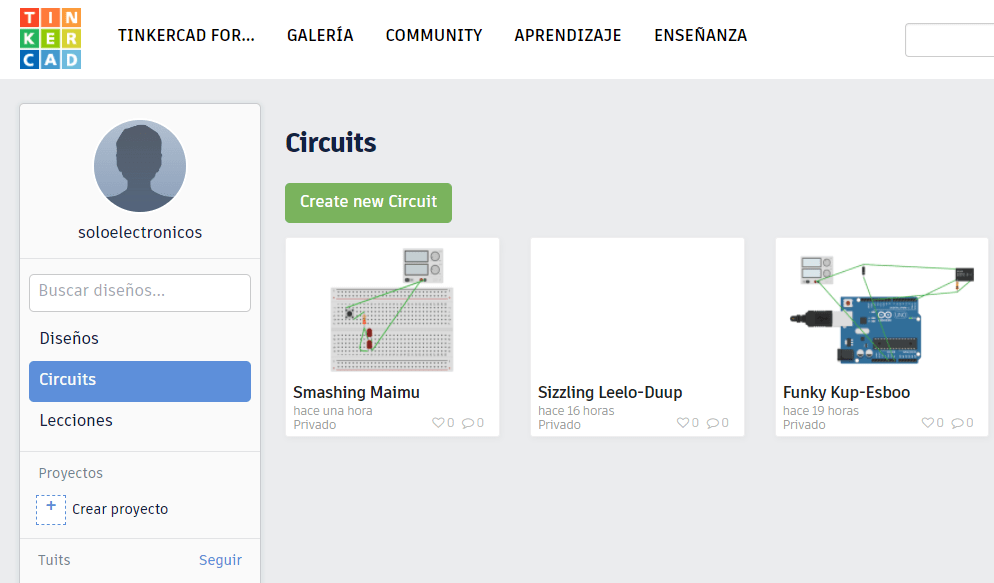

Vaya a Circuits ( a  la izquierda )   y en el centro pulse el botón verde “Create new circuit”


Paso 3

Ensamblaje  su circuito tipo Glow  arrastrando  y soltando los componentes sobre la pantalla central .

Por  ejemplo, agregue luces a su diseño con dos LEDs y una batería de celda de moneda o una fuente de alimentación. Los componentes que no encuentre  los puede buscar en la caja Search  por sus nombres en ingles, como por ejemplo

  • resistor ( usaremos una de 220 ohmios)
  • LED
  • Push Button
  • Coin Cell 3v Batttery
  • Power supply ( ajustada a 3V)
  • Breadboard


Paso 4

Ahora toca hacer las conexiones entre los componente simplemente pulsando en un extremo donde se quiere conectar  ( aparecera un recuadro rojo)  y llevándolo al otro extremo donde se quiere conectar ( aparecerá también  un recuadro rojo).

Si se quiere eliminar  la conexión simplemente hacer clic en esta y pulsar la tecla suprimir desde el teclado convencional.

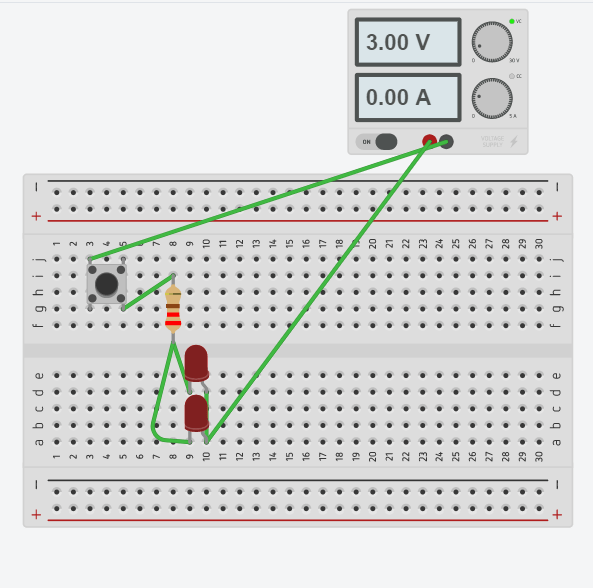

El circuito final debería quedar como en a la siguiente imagen:



dos leds

Paso 5

Antes de empezar debemos ajustar los valores de los componentes haciendo doble clic en estos .

En este ejemplo la resistencia para un led rojo (1.3V  y unos 6mA)  debería ser  de 220ohmios   y la pila  3V.

En nuestro caso en lugar de la pila , hemos puesto  una fuente  programada para ofrecer 3V y 10 mAmp

Paso 6

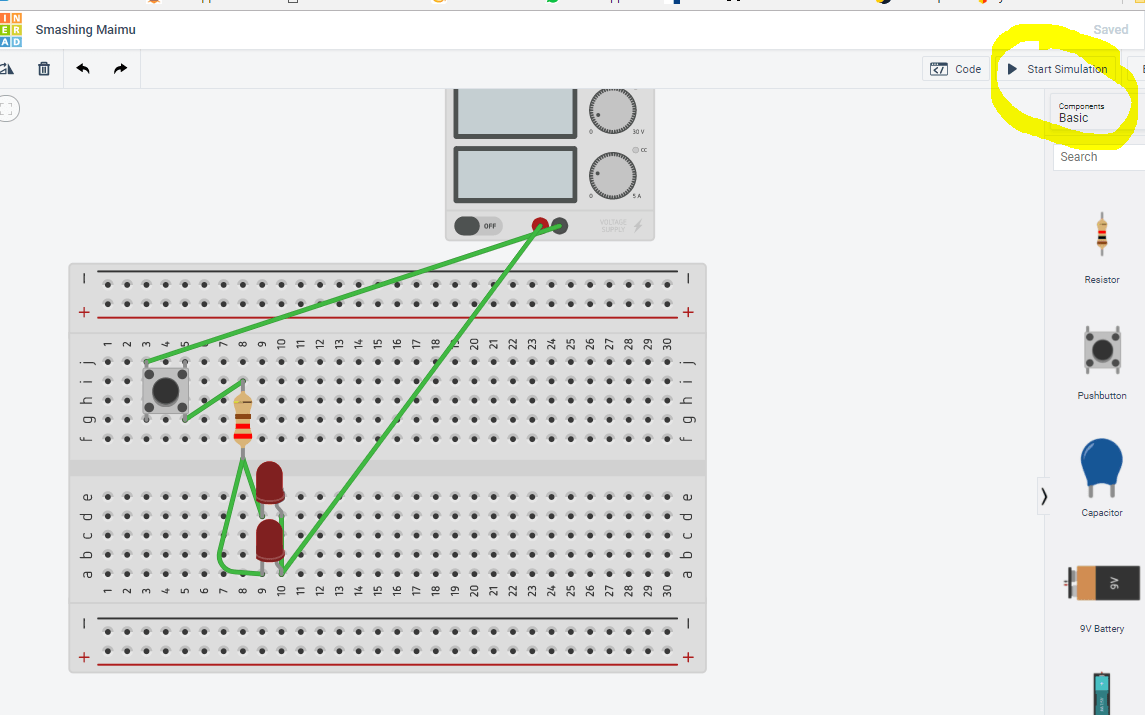

Ahora ,una vez  diseñado el circuito una de las partes mas emocionante de este programa es su simulación, para lo cual pulsaremos en el botón Start Simulation en la parte superior de la pantalla

Una vez pulsemos sobre el pulsador deberían lucir los dos leds y en la fuente debería acusar el consumo de corriente de unos 5.11mA








Atajos de teclado Tinkercad

Mover objeto (s)
 /  /  /  Mover objeto (s) a lo largo de X / Y
ctrl +  /  Mover objeto (s) a lo largo de Z
Shift +  /  /  /  × 10 Empuja a lo largo de X / Y
Ctrl + Shift +  /  × 10 Empuja a lo largo de Z
Teclado + Accesos directos del mouse. (Presione y mantenga presionadas las teclas, luego haga clic o arrastre el mouse).
Alt + arrastrar el botón izquierdo del mouse Duplicar objeto (s) arrastrado
Shift + botón izquierdo del mouse Seleccionar múltiples objetos
Mantenga presionada la tecla Mayúsmientras gira Rotación de 45 °
Alt + mantenga el asa lateral Escala (1D)
Alt + mantener el control de esquina Escala (2D)
Mantenga presionada la manija de la esquina Escala (3D)
Shift + Alt + mantener el control de esquina Escala (3D)
Shift + Alt + mantener la manija superior Escala (3D)
Configuración de objetos
H Hoyo convierte objeto (s) en agujeros
S Objeto (s) de giro sólido en sólidos
ctrl + L Bloquear o desbloquear objeto (s)
Ctrl + H Ocultar objeto (s)
ctrl + shift + H Mostrar todos los objetos ocultos
Visualización de diseños
Botón derecho del mouse Orbit la vista
Ctrl + botón izquierdo del mouse Orbit la vista
Shift + botón derecho del mouse Desplaza la vista
Ctrl + Shift + botón izquierdo del mouse Desplaza la vista
rueda de desplazamiento Acercar o alejar la vista
+ o = Acercarse
- Disminuir el zoom
F Ajustar objeto (s) seleccionado (s) a la vista

 Limitaciones

  •  Los ensambles de circuito de Tinkercad están actualmente limitados a los circuitos de Glow y Buzz, que incluyen una batería tipo botón, LED y un interruptor. Estan trabajando en más, pero mientras tanto, puede modelarlos usted mismo fácilmente y almacenarlos como una forma de Favoritos en el lado derecho del Editor Tinkercad.
  • La migración  desde 123D Circuits es posible .Simplemente haga clic en el icono de Inicio en 123D Circuits para obtener la UI de migración. Esta interfaz de usuario de migración solo aparece si hay diseños de laboratorio de electrónica en su cuenta. Solo los diseños de Electronics Lab se transferirán desde 123D Circuits (Circuits.io) a Tinkercad.com.
  • Las herramientas esquemáticas y de PCB NO van a agregarse a Tinkercad. El PCB y las herramientas esquemáticas se eliminaron de Circuits on Tinkercad para centrar  esfuerzos en hacer que el simulador sea tan fácil de usar como sea posible. Si está interesados ​​en aprender sobre el diseño de esquemas y PCB,  usar Eagle, que es gratuito para educadores y estudiantes: https://www.autodesk.com/products/eagle/overview
  • Esta previsto que añadan la función en Tinkercad para exportar archivos Eagle brd de un diseño de circuitos. en ese punto, sus alumnos pueden abrir sus diseños directamente en Eagle.
  • No hay alguna forma de exportar un diseño de Tinkercad Circuits a un archivo Gerber. La característica de formato de la placa “Exportar a Autodesk Eagle” (.brd) estará disponible próximamente.Este archivo exportado se puede abrir en Autodesk Eagle, donde puede organizar los componentes y el diseño de los trazos de la placa de circuito impreso. Los archivos necesarios para la fabricación de la placa (archivo gerber o Eagle brd) se pueden obtener allí.
