Como construir display gigantes


En efecto podemos construir nosotros mismos nuestros propios displays leds  de la medidas que necesitemos  simplemente con Arduino ;Netduino o  Raspberry Pi y por supuesto  un poco de bricolaje

Un dígito led  en realidad esta formado por  7 segmentos  o mas   y es un componente que se utiliza para la representación de caracteres o números en muchos dispositivos   , debido en gran medida a su simplicidad y bajo coste

Aunque externamente difiere considerablemente de un led típico, internamente están constituidos por una serie de leds con unas determinadas conexiones internas, estratégicamente ubicados de tal forma que forme un número ‘8’.

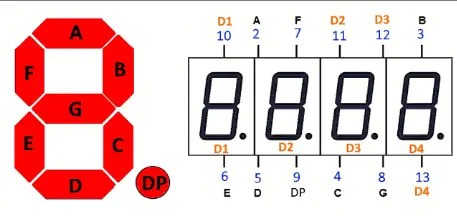

Cada uno de los segmentos que forman la pantalla están marcados con siete primeras letras del alfabeto (‘a’-‘g’), y se montan de forma que permiten activar cada segmento por separado, consiguiendo formar cualquier dígito numérico

Por ejemplo para representar el numero 15 lo conseguiremos , activando los segmentos B y C del primer dígito  y  los segmentos AF,G C y D  para el segundo dígito



15



Montaje

Ahora que entendemos como funciona un display de 7 segmentos, la idea  es realmente sencilla  pues básicamente  consiste en auto-construirnos  dicho dígito  pensando en los  7 segmentos    de los que lo compone   usando para ellos  7 leds  acoplados a un caja  con    difusores para todos los leds  ¿sencillo verdad ?

Para el montaje  necesitaremos los siguientes elementos:

  • Trozos de cartón
  • Trozos de cartulina
  • 7 LEDs difusa
  • 7 resistencias de 50 ohm
  • Cinta carrocera (usada por los pintores )
  • Pegamento
  • Soporte con Esquema del display
  • Cables
  • Arduino uno
  • Un trozo de papel contacto

Una vez que tengamos el dígito compuesto por 7 los leds lo conectaremos a 7 salidas binarias de Arduino  siguiendo el siguiente esquema de conexiones;

  • PD2  segmento a;
  • PD3 segmento b
  • PD4 segmento c
  • PD5 segmento d
  • PD6 segmento e
  • PD7 segmento f
  • PD8 segmento g

Y para facilitar la gestión del display  también dos pulsadores

  •  PP1
  • PB2

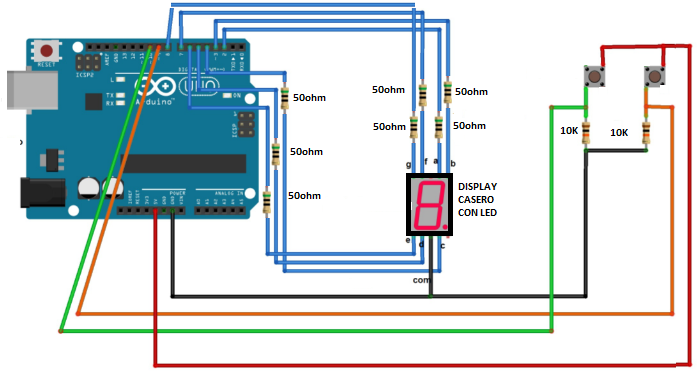

Y finalmente   en la siguiente imagen podemos ver el esquema donde se aprecian claramente las resistencias de 50ohm para los leds   y las de 10 K para los pulsadores



arduino



Según la configuración ya decidida  para gestionar el display solo necesitamos mapear  cada combinación  de segmentos asociado a cada numero que queramos representar  ,  y por medio delos pulsadores incrementamos o decrementamos una unidas representando el siguiente o el anterior digito respectivamente

Como en muchos otros casos ,es de señalar que debemos controlar los rebotes en las pulsaciones para lo cual leeremos varias veces el valor de la entrada hasta asegurarnos que el valor esta estables.



El código arduino es bien sencillo



//definiciones de segmentos con las primeras pines digitales puerto A

const int a = 2;
const int b = 3;
const int c = 4;
const int d = 5;
const int e = 6;
const int f = 7;
const int g = 8;

//Definición de pines de entrada para los pulsadores
const int botonIncremento = 9;
const int botonDecremento = 10;

//valor para controlar los antirrebotes

const int tiempoAntirebote = 10;

//Al encender parece este numero

int cuenta = 0;
int estadoBotonIncremento;
int estadoBotonAnteriorIncremento;
int estadoBotonDecremento;
int estadoBotonAnteriorDecremento;

boolean antirebote(int pin) {
int contador = 0;
boolean estado;
boolean estadoAnterior;

do {
estado = digitalRead(pin);
if(estado != estadoAnterior) {
contador = 0;
estadoAnterior = estado;

}
else {
contador = contador + 1;
}
delay(1);
} while(contador < tiempoAntirebote);

return estado;

}

void actualizarNumero() {
switch(cuenta) {
case 0:     // digito 1
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, HIGH);
digitalWrite(f, HIGH);
digitalWrite(g, LOW);
break;

case 1:// valor 2

digitalWrite(a, LOW);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, LOW);
digitalWrite(e, LOW);
digitalWrite(f, LOW);
digitalWrite(g, LOW);
break;
case 2:
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, LOW);
digitalWrite(d, HIGH);
digitalWrite(e, HIGH);
digitalWrite(f, LOW);
digitalWrite(g, HIGH);
break;
case 3: //digito 3
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, LOW);
digitalWrite(f, LOW);
digitalWrite(g, HIGH);
break;
case 4://digito 4
digitalWrite(a, LOW);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, LOW);
digitalWrite(e, LOW);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
break;
case 5: //digito 5
digitalWrite(a, HIGH);
digitalWrite(b, LOW);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, LOW);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
break;
case 6: //digito 6
digitalWrite(a, HIGH);
digitalWrite(b, LOW);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, HIGH);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
break;
case 7: //digito 7
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, LOW);
digitalWrite(e, LOW);
digitalWrite(f, LOW);
digitalWrite(g, LOW);
break;
case 8: //digito 8
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, HIGH);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
break;
case 9: //digito 9
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, LOW);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
break;
}

}



//programamos lo 7 primeros pines del puerto A como salida

//y los dos primeros del puerto B como entrada
void setup() {
pinMode(a, OUTPUT);
pinMode(b, OUTPUT);
pinMode(c, OUTPUT);
pinMode(d, OUTPUT);
pinMode(e, OUTPUT);
pinMode(f, OUTPUT);
pinMode(g, OUTPUT);
pinMode(botonIncremento, INPUT);
pinMode(botonDecremento, INPUT);
}
void loop() {
estadoBotonIncremento = digitalRead(botonIncremento);
if(estadoBotonIncremento != estadoBotonAnteriorIncremento) {
if(antirebote(botonIncremento)) {
cuenta++;
if(cuenta > 9) {
cuenta = 9;

}
}
}
estadoBotonAnteriorIncremento = estadoBotonIncremento;

estadoBotonDecremento = digitalRead(botonDecremento);

if(estadoBotonDecremento != estadoBotonAnteriorDecremento) {
if(antirebote (botonDecremento)) {
cuenta–;
if(cuenta < 0)

{
cuenta = 0;
}
}
}
estadoBotonAnteriorDecremento = estadoBotonDecremento;

actualizarNumero();
}





Y finalmente en este vídeo del canal  MFH de youtube  podemos ver el montaje en funcionamiento
