Cómo añadir una entrada de audio externa a un equipo que no la tiene y añadir otras mejoras


Aunque pueda parecer inverosímil, en efecto existen multitud de equipos de audio de diferentes marcas y modelos que contando con diferentes fuentes de salida ( euroconector, s-video , RCA , vídeo por componentes , etc ) así  como entradas de audio/video como pueden : conector USB, DVD,conectores  de  TV ,conector de antena de FM,etc   los  fabricantes “han olvidado”, no sabemos si de forma intencionada o no, la entrada auxiliar de audio  analogico  para conectar una fuente externa  de  audio   como puede ser por ejemplo nuestro smartphone, lo cual en estos tiempos  puede que los haga completamente inservibles  dada  la forma de consumir contenido  multimedia  por ejemplo  usando servicios de streaming ( amazon music, spotify, google music, youtube , ect  ) usando por ejemplo nuestro teléfono inteligente.

En estas líneas   vamos   a ver cómo es posible añadir una entrada de audio a un equipo de audio incluso de alta gama  siempre  que este cuente con receptor de FM   en un modulo de RF externo , lo cual lo  intui reímos   si en la parte trasera  cuenta con una entrada  de antena de FM  aparte del resto de conectores  .  Si es ese su caso o simplemente tiene curuiosidad  de como hacerlo  , continue leyendo pues  veremos que en realidad  es un trabajo bastante sencillo

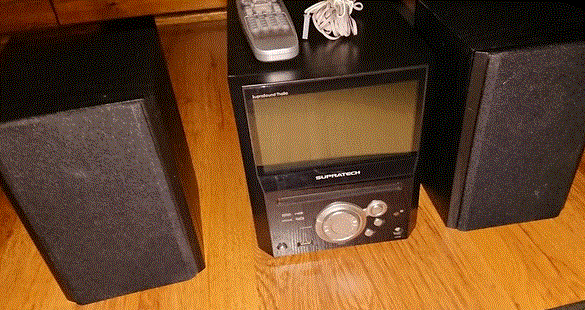

En el ejemplo que  hoy vamos a  ver del fabricante italiano  Supratech , un estupendo reproductor multimedia  con pantalla  TFT  de  7″  rato  que incluye  lector de DVD, entrada USB  y doble sintonizador de TV y FM.   Este  modelo  además este puede visualizar video  en múltiples formatos ( mpeg-1/mpeg-2/mpeg-4/divx 9) asi como     audio en formatos habituales ( cd/mp3/wma)  e incluso  fotos  con extensión  jpeg.

Respecto a  la potencia de salida   tampoco está mal  pues llega a unos  2×30 w rms  que consigue reproducir  gracias a dos bafles exteriores de madera de  doble vía(agudos y medios/graves),

Y ahora  viene el tema de las conexiones,   pues  cuenta con  conexiones de   salida de  a/v rca/s-video/yub/euroconector/auriculares/spdif(digital)    y las correspondientes de entrada de antena de TV y FM pero como decía al principio de este post , no han añadido entrada de audio alguna  ( de hecho solo hay salidas de audio y video ) , lo cual es un problema si queremos usar este para reproducir sonido desde una fuente exterior



Aunque   la mejora    la vamos   a hacer con el modelo  Suprasound  Thalia de Supratech , esta mejora es extensible   a cualquier otro dispositivo de audio   que  cuente  con un sintonizador de FM en un módulo aparte  el cual debería  para esta  mejora contar  con un sintonizador de FM en un módulo aparte blindado



Bien empecemos  desmontando el equipo de audio  que   como podemos  ver  en la siguiente imagen es un módulo aparte  blindado



Como vemos   queda claramente  visible  al desmontar la carcasa   en la parte trasera  en la parte  derecha de  abajo, que seria  justamente en la parte trasera donde se conectaria la antena de FM





Bien  , este tipo de módulos  receptores  integrados de FM que suelen llevar  equipos de audio  de cierta calidad ,  suelen usar varios  conectores para la alimentacion , señales de control y la salida de auddio  ( en este ejemplo precisamente usa  dos  )  .  Por tanto , iremos precisamente en uno de ellos donde  este la salida de audio analogica , el cual es claramente distinguible por el tipo de cable que es coaxial stereo ( malla, blanco y rojo )



Pues bien, cómo querido  lector   podría  inferir , la mejora consiste( o “hack”)   precisamente en capturar ese cable  coaxial para  poder introducir la señal de audio externa por ahí  cortando lógicamente la salida de FM dado que introduciría mucho ruido . Hay una condición extra  también importante : y es que vuelva a estar disponible la radio FM siempre que desconectemos la señal externa





Cómo debemos desviar  la señal de audio  lo podemos hacer en la salida del tuner de FM  o en la entrada de la placa base  ( ambos unidos por un cable coaxial  y varios hilos auxiliares  )  ,pero por simplicidad en vez de hacer la mejora  sobre el tuner, lo haremos sobre el conector de la placa  base    cortando los tres cablecillos de audio  y soldando a estos tres nuevos cables   procedentes del   Tuner  a  un jack externo  y los del conector de la placa madre   nuevamente al jack .



Es decir primero identificamos el cable



Si tiene  dudas , con mucho cuidado puede soltar el extremos del lado del tuner  , y conectar la radio   (y ya no debería oírse el  típico ruido blanco, que volvería a oírse en cuanto lo volvamos a conectar )

Una vez  lo tenemos claro entonces cortaremos el cable  por el lado de la parte del conector de la placa madre



En esta imagen se  aprecia  como se ha cortado añadiendo dos nuevos cables coaxiales :





Y ahora  vamos  a ver  el  problema  del jack  o conector de audio analógico (“Plug” en inglés para señalar al conector macho, o “Jack” para señalar al conector hembra de este tipo) de señales analógicas se utiliza para conectar micrófonos, auriculares y otros sistemas de señal analógica a dispositivos electrónicos, aunque sobre todo audio.  Se le denomina también conector TS (tip-sleeve, punta-funda), de tipo desbalanceado, o conector TRS (tip-ring-sleeve, punta-anillo-funda), de tipo balanceado. ​ Los hay en distintas medidas, pero el más popular es el conector de 3,5 mm usado en la mayoría de los smartphones.En dispositivos móviles, donde los auriculares también incluyen micrófono, se denomina conector TRRS (tip-ring-ring-sleeve, punta-anillo-anillo-cuerpo) precisamente porque lleva una nueva conexión :R,L y micro   (además de la masa común).

Es por tanto un conector de audio utilizado en numerosos dispositivos para la transmisión de sonido en formato analógico.  Las siglas TS, TRS y TRRS, son el resultado del tipo de conector según su construcción. Hay conectores de varios diámetros:

  1. El conector original de 6,35 mm (¼″, es decir, un cuarto de pulgada). Año de aparición 1878, usado inicialmente por las operadores de telefonía para intercambios de líneas. Más tarde se usó para conexión de instrumentos musicales y micrófonos con amplificadores.
  2. El miniaturizado de 3,5 mm (aproximadamente ⅛″): es el tipo de conector más utilizado, usado para la salida de auriculares en dispositivos portátiles, como reproductores de mp3. Apareció en 1964 aunque su popularidad creció con la aparición la radio EFM-117J de Sony en 1979. Este diámetro de conector es también conocido informalmente como “minijack”. Por su facilidad de localización  , es este el conector  que precisamente usaremos en este montaje
  3. El conector de 2,5 mm (aproximadamente 3/32″): es el jack menos utilizado, también en dispositivos pequeños.



Bueno, pues  sabiendo   donde están las conexiones   y el conector a emplear ( hembra  de 3. 5mm stereo )  ya  solo nos queda  conectar los 4 cablecillos junto con la masa al jack .  Obsérvese  en el esquema que cuando el conector esta en reposo las dos  señales de audio tienen continuidad desde la placa base al módulo receptor , por lo que si no conectamos nada aquí el equipo de audio se comportara  como si no hubiese hecho ninguna mejora en el









En el caso de que conectemos un jack macho a nuestro conector  como vemos la señal de tuner  queda interrumpida pasando ahora la  señal externa  a la entrada de audio de la placa madre   reproduciendo en el equipo de audio ( lógicamente la fuente  de entrada deberá ser FM  )





Para añadir el jack simplemente agrandamos  con una lima una ranura lo suficiente   para que quepa el jack



Y  hecho el orificio  y soldado los 4 cablecillos coaxiales ( las masas  todas  unidas  )  solo queda atornillar el jack hembra al chasis  y por último conectar  un cable stereo a este y a una fuente de señal ( por ejemplo nuestro smartphone)    , seleccionar la fuente  de origen  FM ( en el equipo )  y  ya solo reproducir nuestro tema favorito .





Y por cierto ,en algunos modelos ( como en este del análisis  de Supratech) podemos  apagar la pantalla desde el mando  con desde una tecla especifica  ya que no sera necesario que el TFT esté encendido mientras lo  usamos como amplificador de audio





Integración de nuevos altavoces



Puestos a mejorar , si cuenta  con altavoces reciclados de otros  equipos , en este modelo hay espacio suficiente para colocar los altavoces de forma interna  para  que podemos usar este equipo sin tener que ir dependiendo de los molestos  y pesados bafles

En este modelo en la parte  trasera  hay espacio para colocar un altavoz elíptico de 30W  reciclado de un viejo TV

Fijamos con tornillos este al chasis    y el  cable lo haremos pasar  la bandeja del DVD   sacándolo al exterior por una ranura para conectarlo  al conector externo de altavoces a uno de los canales.





Para el segundo canal  conectaremos  dos altavoces en paralelo que fijaremos a las ranuras  del fondo del panel inferior ( en este modelo precisamente también tiene dos filas de ranuras de ventilación longitudinales )    y el cable  lo sacaremos al exterior por una ranura para conectarlo  al conector externo de altavoces del otro canal





Como vemos en esta última imagen , en realidad la modificación es muy pequeña  en si ,pero está  claro que añadirle una entrada de audio externa  e incorporar los altavoces  internamente , hace  que  podemos sacarle mucho partido pues podemos dar un nuevo uso al equipo



9 comentarios en “Cómo añadir una entrada de audio externa a un equipo que no la tiene y añadir otras mejoras

  1. Hola buenas, me interesa bastante este post. Tengo este mismo equipo de música y quiero tener entrada AUX. Mi problema es que no entiendo mucho de esto, hay ciertos puntos que no entiendo del todo, y querría saber si los cables de los que hablas vienen todos en el interior, o necesitaría comprar algo. También me gustaría saber si es posible que subas algún vídeo del proceso, ya que es algo delicado y solo con fotos puede dar lugar a errores.
    Gracias de antemano y un saludo.

    Me gusta

    • En esta modificación que hice yo mismo solo necesite un jack de 3 1/2″ stereo (puede ser reciclado). La idea es interrumpir la señal de BF de la salida del tuner de FM e inyectar una externa. Es una solución muy sencilla que se me ocurrió y funciona perfectamente. Creo que tome las fotos para que quedara claro, pero si tiene alguna duda aquí estamos para lo que necesite

      Me gusta

      • Buenas, gracias por su atención.
        El problema es que yo no sé mucho sobre estas cosas. he abierto la minicadena y se que cables hay que cortar pero no estoy seguro de como soldarlos luego y a qué. Además, es necesario un jack hembra también no? Si pudieses pasarme por email más fotos sobre cómo le ha quedado y así hacerme una idea mejor, me sería de gran ayuda. Gracias de nuevo y un saludo.

        Me gusta

      • Nuevas dudas jajaja
        En las fotos se ve como una vez cortado todo, del tuner sale el cable gris directo al jack hembra, empalmado con dos coaxiales que salen de los que habíamos cortado en la placa no? Pero si es así también necesito un par de cables más no? Los que en la foto salen negros. Gracias de nuevo.

        Me gusta

      • Las imágenes del blog vera que están en alta resolución se ven mucho mas grande al pulsar sobre ellas ( incluso si vuelve a clicar se ve gigante)
        Lo importante es la primera imagen donde podemos ver claramente un cable gris coaxial con masa y dos hilos: hilo rojo(canal R) e hilo blanco(canal L ) que corresponden a la salida de BF del tuner de FM y es ahi donde tenemos que interceptar la señal

        Me gusta

      • En efecto son dos pequeños cables coaxiales reciclados. La idea es llevar el cable del tuner ( que es corto ) y el de la placa madre a un conector de 3 1/2 ” para que en reposo ( es decir nada conectado al jack ) haya continuidad eléctrica entre los dos cables y se pueda seguir oyendo la radio normal, Solo cuando enchufamos un jack macho se corta la señal del tuner e inyectamos a la placa principal la señal de audio externa. En realidad el corte lo hice cerca del conector de la placa principal ,pero puede hacerlo por ejemplo cortando el cable por la mitad y empalmando dos cableciitos en ambos extremos que iran al jack

        Me gusta

  2. Vale vale ya entiendo mejor, muchas gracias. Y luego ya para terminar, cuando indicas que sueldas los cuatro cables coaxiales, en el último paso, a qué se refiere?
    Y entonces antes de iniciar el proceso necesito, un par de cables coaxiales y un jack hembra no?
    Siento la torpeza pero ya le digo que no entiendo mucho de esto jajaja.. Un saludo y gracias una vez más.

    Me gusta

    • No me parece elegante , pero aun supongo que lo complejo es soldar los dos coaxiales a un único jack. Em ese caso pues simplemente necesitaría desconectar el coaxial de la parte de la salida de BF del tuner de FM y empalmar a
      ese mismo cable otro tozo de cable coaxial al que conectar por ejemplo un jacck (cuidando de soldar los dos cablecillos y la masa en cada lugar ) o usar un cable de auriculares viejo y cortar el lado de los auriculares y empalmarlo al coaxial ( cuidado pues si el cable es de mala calidad vera que los hilos no llevan recubrimiento de plástico ya que son de barniz y para que hagan contacto se necesita quemar ese barniz con una cerilla y limarlo un poco)

      Me gusta
