Cómo montar una alarma casera y no morir en el intento


En la actualidad  en la misma media que ha habido un gran boom en empresas que ofrecen  servicios de seguridad a particulares y empresas , también  ha habido un movimiento  en la dirección opuesta: es decir, en la dirección de  crear sistemas de alarmas sin cuotas  autoinstalables  y a precios ínfimos comparados con los precios que se barajan tan solo hace unos años

 La gran ventaja de estos nuevos sistemas es que el control del funcionamiento siempre lo realizaremos nosotros y no vamos a depender de ninguna empresa de seguridad que nos cobre mensualidades por ello. A cambio ,si el sistema detecta una intrusión, en el  caso de que tengamos contratada una empresa de seguridad,ésta  dará el aviso a la Central Receptora de Alarmas y ésta, si lo considera oportuno, se lo hará saber a la policía (lógicamente en el caso de una alarma es sin cuotas, cuando suene recibiremos la notificación en nuestro Smartphone , si corresponde, seremos nosotros mismos quienes avisaremos a las fuerzas de seguridad).

No obstante pese a que la cuestión de llamar a las fuerzas de seguridad nos pueda o no hacer gracia, un sistema  autoinstalable tiene al menos dos puntos claramente a su favor:



  • No tendremos costes fijos de ningún tipo
  • Un sistema autoinstalado es más seguro intrínsecamente  que uno instalado por un externo pues al fin al cabo si lo instalamos nosotros, solo nosotros conocemos la ubicacion , la tecnologia empleada, la ubicacion de los sensores, ect
  • El coste real de nuestro nuevo kit de seguridad casero  sólo se corresponderá   con el precio que vamos a desembolsar por su adquisición pues normalmente gracias a la evolución de la tecnologia , la instalación la realizaremos nosotros mismos  ( incluso sin conocimientos  de electrónica  al haberse simplificado muchísimo gracias a la introducción de los sensores inalámbricos) .

Modernamente  existen alarmas basadas en wifi  destacando por presentar diseños simples y minimalistas que resultan muy atractivos para nuestras viviendas, oficinas o establecimientos. Además  estas alarmas  las podemos manejar con  la App del fabricante (normalmente es compatible con Andriod e IOS)   desde fuera del entorno en el que se instale por lo que si se produce algún indicio de allanamiento, recibiremos notificaciones en nuestro terminal móvil asociado e igualmente sonará como cualquier alarma de seguridad convencional. Además al ser aparatos domóticos  es posible conectarlos a los altavoces inteligentes   y de esta manera, operaremos con el kit de alarma wifi por medio de nuestra propia voz a través de asistentes como Google Home o Amazon Alexa

Como inconveniente   de este tipo de alarmas destacar que estas   dependen de la conectividad wifi por lo que si falla  ( por ejemplo porque se va la red  de suministro de c.a.) no podremos recibir avisos por la falta de conectividad. Precisamente por este motivo surgieron las alarmas que  incorporan una tarjeta SIM 3G/4G para enviar y recibir señales, de modo que nos alertan de cualquier suceso vía SMS ( normalmente se suele pagar algún pequeño coste por el envío de cada SMS). A esta opción claramente se le puede sacar mucho partido si no disponemos de wifi en casa o en nuestro negocio (por ejemplo en una nave) o, como hemos comentado en caso de que falle el WiFi pues  en ese preciso instante  el sistema  trabajara siempre  sin problemas  inlcuso con caídas de c.a. pues todos estos sistemas suelen llevar una batería de respaldo que alimente la alarma en caso de fallo de suministro.



Comentar además que hay kits “mixtos”  que incluyen tanto wifi como con  GSM como funcionalidad adicional , y siguen siendo   sin cuotas,pero en todo caso , el que incluya SIM  no es fundamental  pues en la mayoría de los caso  podemos prescindir de ella (pero lógicamente perderemos prestaciones de envío de SMS o control de esta vía mensajes)

Entre las alarmas más vendidas en España destaca el modelo de Thustar QXC500 GSm , una alama con soporte  GSM   , que que por un precio muy contenido( 99€)  destaca la  una gran cantidad de accesorios que incluye :

  • 2 sensores de movimiento PIR inalámbrico (batería incluida)
  • 10  sensores magnéticos de puerta o ventanas inalámbricos (batería incluida)
  • 4  controles remotos inalámbricos
  • 1  sirena cableada (110db)

Este modelo de Thustar QXC500 GSm ,  dispone de un módulo GSM, que soporta una tarjeta SIM standard( puede ser de Movistar o  Vodafone ) que habrá que instalar en la parte posterior de la Alarma, lo cual permite a los usuarios  que incluso puedan hacer llamadas usando el teclado numérico de panel alarma, al igual que con un teléfono. Este sistema de alarma puede ser utilizado en cualquier sitio  pudiendo funcionar sin cuotas mensuales con compañías de seguridad gracias a dicha tarjeta SIM GSM que permitirá  enviar  mensajes de alerta  o recibir comandos de control  pudiendo elegir 1 de los 2 modos de uso o todos ellos

Thustar QXC500 GSm  soporta  99 zonas de defensa inalámbricas y 8 zonas cableadas,  se pueden registrar hasta  5 grupos de llaves RFID para la función de armar o desarmar la alarma y además podemos instalar hasta  2 sirenas cableadas para distintos tamaños de viviendas según el que se necesite . Cuando el sensor de puerta o el PIR se disparan, la sirena emitirá una alarma de 110db para alertar a los vecinos y evitar a los intrusos.

El dispositivo asimismo puede almacenar 6 grupo de números de teléfono ,2 grupo de números SMS y puede  puede almacenar  hasta 10 segundos de grabación de voz  que puede reproducirse incluso desde el propio altavoz incorporados.

Otra función interesante es   la función de SOS para  que los niños , enfermos  y ancianos de la casa que tengan una emergencia, presionaran el botón de alarma de emergencia del control remoto, el cual, disparará la alarma  enviando llamadas y mensajes de emergencia a otros familiares para que la ayuda pueda llegar a tiempo

El panel de alerta incluye una batería recargable Li-ion de 7.4V 800mA 3.7Wh que dura unas 8h (sólo se utilizará  en situaciones de emergencia como un corte de suministro eléctrico siendo la fuente de energía principal s el adaptador de corriente).

La instalación física de cualquier  sistema de alarma suele depender  de la complejidad que supone el hecho de que nuestra nueva adquisición precise de cables o no. Hoy en día es muy común prescindir del cableado por cuestiones de espacio y comodidad ( de  hecho la mayoría de las alarmas  sin cuotas suelen prescindir de cables a diferencia de las tradicionales) . La gran ventaja que nos brindan precisamente estas instalación sin cables es que ofrecen una colocación más sencilla y que será posible cambiar todos los elementos de lugar fácilmente  y además, son menos costosas que las cableadas.Como inconvenientes podemos resaltar que no son tan inmunes a los inhibidores de frecuencia en comparación a un sistema cableado y por otro lado, será necesario que prestemos más atención a las baterías o a la conexión de estos sistemas.

Este modelo de Thustar QXC500 GSm   incluye 2 sensores de movimiento PIR inalámbrico  y 10  sensores magnéticos de puerta o ventanas inalámbricos (batería incluida), lo que no impide que también se puedan conectar hasta 99 dispositivos inalámbricos en total







Veamos el interior de estos sensores para comprender un poco  su funcionamiento.

En  primer lugar veamos el interior de un sensor magnético, los cuales están alimentadas por una batería alcalina de 12V del tipo 23R

Es muy visible el chip de RF compuesto por  un R433X que en realidad es un resonador  SAW  de 433.92MHZ  para controladores inalámbricos  (One-port SAW Resonator For Wireless Remote Controller) en formato TO39

Aparte de la antena claramente visible ( que únicamente  habría que desplegar si no llega la señal de RF a la centralita de alarmas) , se ve claramente la ampolla reed  la cual   como vemos está centrada respecto a uno de los laterales de la caja contenedora ,lo cual es muy importante pues justo en ese lado deberemos conectar el imán  cercano para que actúe precisamente sobre el relé de laminas



En segundo lugar vemos el  sensor de movimiento inalámbrico  alimentado esta vez por una pila de 9v.

Es diferenciable  el chip  R433X que como comentábamos es es un resonador  SAW  de 433.92MHZ  para controladores inalámbricos  (One-port SAW Resonator For Wireless Remote Controller) en formato TO39

Aparte de la antena claramente visible ( que únicamente  habría que desplegar si no llega la señal de RF a la centralita de alarmas) , se ve claramente el sensor PIR en el centro   que es en realidad la parte más importante del circuito.

Dado el consumo mayor de este sensor , se ve claramente el interruptor de encendido en un lateral por si queremos ahorrarle vida a la batería





Por último en referencia a los sensores cableados, que responden  hasta 8  zonas diferentes , es de destacar que tanto para configuración de sensores normalmente abiertos o normalmente cerrados  se necesita una resistencia de 10k de 1/4 W por zona ( ojo si va a cablear las 8 zonas pues en el kit solo se incluyen 4 resistencias)

Normalmente los sensores cableados  trabajan en configuración abierta ( es decir cerrando el circuito en caso de detección de alarma)  por  lo que conectaremos una resistencia entre los terminales Z1,Z2…Z8   con las  masa  común  y llevaremos ambos hilos hasta donde  vaya el sensor .También podemos   conectar todos   los  sensores que necesitemos en paralelo  o grupo de sensores  ,  pero  en ese caso la alarma no diferenciaría  sub-zonas  por lo que lo ideal sería aprovechar todas las zonas .





En caso de usar sensores con conexiones cerradas ( por ejemplo los sensores magnéticos) entonces las conexiones se harán con resistencias de 10k en serie  con cada zona. En caso de necesitar usar varios en la misma zona , las conexiones de todos los  sensores también serán en serie (junto con una única resistencia de 10k)  , pero  en ese caso la alarma no diferenciaría  subzonas  por lo que lo ideal sería aprovechar todas las zonas .

Aunque pueda parecer   complejo , en realidad  usar esta alarma  es casi un juego de niños pues el fabricante  entrega la alarma  con todos los sensores ( inalámbrico  y cableados) ya registrados por lo que nosotros solo nos limitaremos a conectar la ca, la sirena   y ubicar los sensores en las zonas que nos interesen proteger.

 Estos son los valores ya configurados de fábrica  para los sensores cableados:

  • Z1= 81 alarma perimetral
  • Z2= 82 alarma perimetral
  • Z3= 83 alarma perimetral
  • Z4= 84 alarma perimetral
  • Z5= 85 alarma perimetral
  • Z1= 86 alarma perimetral
  • Z1= 87 alarma perimetral
  • Z1= 88 alarma perimetral

 Y estos son los valores ya configurados de fabrica  para los sensores inalambricos

  • 2  alarma de sistema
  • 3  alarma de sistema
  • 4  alarma de sistema
  • 5  alarma de sistema
  • 6  alarma de sistema
  • 7  alarma de sistema
  • 8  alarma de sistema
  • 9  alarma de sistema
  • 10  alarma de sistema
  • 11  alarma de sistema
  • 12  alarma de sistema
  • 13  alarma de sistema



Al  ser auto-instalable (la instalación y ensamblaje se hace prácticamente sin herramientas bastando  conectar y listo)  esto tiene una gran ventaja: solo nosotros sabremos que tenemos instalada dicha alarma y solo nosotros deberíamos   podemos desactivarla



Veamos a continuación   como se autoinstala esta interesante alarma  en unos sencillisimos pasos:



1-Colocar la tarjeta SIM en la central de alarma Thustar

La ranura para insertar la tarjeta SIM se encuentra en la parte posterior de la central.  Las compañías habilitadas para trabajar con éste sistema de alarmas son TELCEL , MOVISTAR , IUSACEL y UNEFON( lo que no impide que funcione con otros operadores ),   siendo lo ideal usar una  tarjeta sea de prepago  pues toda la información que envía es por SMS  y no necesita datos.

No debemos olvidar que el formato de la tarjeta sim es de formato standard ( es decir el más grande) y debemos desactivar previamente en esta la petición de número PIN ( por ejemplo insertandola en un teléfono y yendo a la sección de ajustes –>seguridad–>desactivar PIN

Obviamente para operar  esta alarma , el número de  teléfono asociado a la  SIM debe de tener saldo para que el panel puede hacer todas las opciones indicadas.

Una vez preparada la tarjeta insertamos esta  en el zócalo porta-sim de la parte de atrás de la centralita

Se recomienda Revisar la tarjeta SIM :
1. Revisar el uso de la tarjeta SIM,si usted no pone saldo a su saldo  cada 1 o 2 meses su compañía puede dar de baja su numero SIM
2. Por favor mantenga la clave de su SIM card en secreto, para evitar que otras personas puedan controlar remotamente la alarma ilegalmente.
3. Procure siempre tener Saldo en su SIM para que el panel de Alarma puede hacer todas las funciones mencionadas



2-Conectar la sirena de alarma Thustar

Conectaremos la sirena incluida en el kit en los pines 14 (cable color negro) y 15 (cable color rojo). Recuerde que si lo desea puede extender el largo del cable con una prolongación  rojo-negro para diferenciar claramente diferentes. La sirena  Alambica incluida en el Kit de Alarma, se conectara en la parte trasera del panel en sección de entrada conexión de: en la entrada 14 y 15
donde 14 es – y 15 +





3-Ubicar la central de alarma

Ubique la central de alarma en un lugar fuera del alcance de los niños así como la proximidad  a un enchufe de ca. ,Una vez decidida  la ubicación de la alarma ,use la plantilla incluida  para  realizar dos taladros  donde colocar dos tacos   para fijar la centralita con dos tornillos

3-Conexión del adaptador de ca

Asimismo  conectaremos en el lateral superior de la parte trasera la  salida del adaptador ( de 12V 1Amp)  al orificio de la parte posterior marcado por  POWER , y luego conectaremos  el sistema mediante el interruptor lateral  que se encuentra en la esquina superior derecha de la parte posterior de la alarma( al otro extremos del lector de SIM )  de OFF a ON  para habilitar la carga de la batería,  para que en caso de un corte de tensión suministre la  batería interna energía a la alarmas,



 Conectamos el adaptador   a una una toma de corriente  de c,a  y debería encender la alarma aunque si se desconecta  o se va la luz el Panel de Alarma se apagará,

El panel de Alarma tardará aproximadamente 1 minuto para buscar la señal GSM. Durante este tempo el panel de su alarma GSM555 estará congelado hasta mostrar en la pantalla el simbolo típico de la cobertura (con la rayitas)  así como el icono de la presencia de la señal GSM .

Asimismo debería  de destellar el led rojo superior derecho marcado como “signal”





Programar el fecha y hora del reloj de alarma

Para poder programar la fecha y la hora de la central deberá ingresar 8888#32 seguido de la fecha ([AA]=año [BB]=mes [CC]=dí a) y hora deseada ([DD]=hora [EE]=min [FF]=segundo.)

Es decir tendría este formato : [32]+[AA]+[BB]+[CC]+[DD]+[EE]+[FF]+[#] donde [AA]=año [BB]=mes [CC]=día [DD]=hora [EE]=min [FF]=segundo

Por ejemplo para configurar la alarma con fecha 19 de Mayo de 2019 y la hora 23:38:29 am, el código sería el siguiente: 8888#32    19 05 30    23 38 29 #

Recuerde, para salir de cualquier menú al menú principal puede realizarlo presionando * y después #



Dar de alta los números telefónicos para llamada

Tenemos 6 espacios disponibles del 51 al 56. Los números telefónicos a grabar serán los indicados a donde la central avisará en caso de activación de la alarma. Para eso hay 6 espacios disponibles (del 51 al 56). Grabe el primer número introduciendo 8888#51 + el número telefónico de 10 dígitos y al finalizar escriba otro #.

Para grabar el primer número telefónico para que el sistema de alarma realice las llamadas cuando se active la alarma, llamada de auxilio seria:

  • Presionamos 8888#51 más el número telefónico de 10 dígitos y cerramos la operación con #.Por ejemplo si queremos dar de alta el número 3312320589 el método de operación sería el siguiente: 8888#513312320589#
  • Para dar de alta otro numero seguimos el mismo método cambiando el 51  por 52,53,54,55 y el 56.
  • Para borrar un número por ejemplo el primero, presionamos en el panel de control el numero 8888 mas # con esto entramos en el modo de programación.Enseguida presionamos 51#, Para borrar el segundo dado de alta seria 52# y o cualquiera de los 6 números dados de alta, etc



Dar de alta los números telefónicos para SMS

Tenemos 3 espacios del 57 al 59. En éste caso daremos de alta los número que recibirán mensajes de texto cada vez que la alarma se active. Para grabar el primer número telefónico para que el sistema mande los mensajes seria:

  • Presionamos 8888#57 más el número móvil ( 10 dígitos ) y cerramos la operación con #.Por ejemplo si queremos dar de alta el número 3312320589 el método de operación sería el siguiente:8888#573312320589#
  • Para dar de alta otro numero móvil seguimos el mismo método cambiando el 57 por 58 y el 59.
  • Para borrar un numero presionamos en el panel de .control el número 8888 más # con esto entramos en el modo de programación.Enseguida presionamos 57#,(Para borrar un teléfono r seria 8888#57#) Para borrar el segundo seria 58# etc.



Contestar una llamada de Emergencia.

Cuando el sistema es alertado, empezará a marcar a los números previamente grabados, si no le contestan el primero se pasara a el otro y así sucesivamente,

Si usted contesta escuchara la grabación del sistema, enseguida usted puede:

  • Presione ( * ) Escuchara que tipo de sensor fue violado.
  • Presione ( 1 ) El sistema dejará de marcar a los demás números y quedará armado el sistema.
  • Presione ( 2 ) El sistema dejará de marcar a los demás números y quedará desarmado.
  • Presione ( 3 ) La sirena se apagará y podrá monitorear el sitio por 30 segundos., presione otra vez 3 para otros 30 segundos de monitoreo
  • Presione ( 4 ) El sistema empezará una comunicación de 2 vías durante 30 segundos. Dentro de este tiempo usted no podrá controlar el sistema.






LLamar al numero de la centralita

Marque al número móvil asociado a su sistema de alarma y usted podrá controlar todas las funciones de su Alarma en cualquier parte que este.
Al marcar escuchara “por favor inserte la clave ” presione su clave de control(1234 es la clave de fabrica. )

Si la clave es incorrecta usted escuchará  “clave incorrecta” y si es correcta escuchará:

  • Presione para armar :si presiona el número 1 escuchara “sistema armado”.Esta opción Quedará ACTIVADA LA ALARMA
  • Presione 2 para desarmar: si presiona el número  2 escuchara “sistema desarmado”.Esta Opción Quedará DESACTIVADA.
  • Presione 3 para monitorear; si presiona para monitorear el sitio por 30 segundos, de modo que si quiere continuar presione otra vez 3 para otros 30 segundos de monitoreo.
  • Presione 4 para iniciar comunicación de 2 vías: Si presiona el numero 4 correcto, el sistema empezara una comunicación de 2 vías durante 30 segundos. Dentro de este tiempo usted no podrá controlar el sistema.

Mantenimiento de la alarma

Es interesante revisar el panel de control cada 3 meses siguiendo la siguiente rutina de mantenimiento:

  1.  Probar de que se puede activar/desactivar normalmente.
  2.  Probar de que se puede marcar el número de la alarma normalmente.
  3.  Probar de que recibe la señal de los detectores inalámbricos normalmente.
  4.  Probar si la batería de la alarma está funcionando acordemente.
  5.  Asegurarse que el adaptador de 12v esté conectado a un toma corriente en buen estado.

 También debería revisar los detectores inalámbricos  periódicamente ( por ejemplo una vez al mes) siguiendo la siguiente rutina de mantenimiento:

  1.  Probar y activar los detectores inalámbricos para ver si están mandando señal normalmente.
  2.  Revisar si los detectores inalámbricos tienen batería y hagan su función.
  3. Probar y revisar si los detectores inalámbricos se activan sin problemas.



Realmente  gracias a  que viene preconfigurados los mando y los sensores ,  y no necesitamos cableado alguno ,    como acabamos de ver  en realidad instalar una alarma de este tipo no es una tarea  difícil ¿verdad?





Estas son las especificaciones técnicas del  modelo de Thustar QXC500 GSm

  • Adaptador de alimentación: DC12V 0.5A
  • Consumo estática: 55mA
  • Corriente de la alarma: 450 mA
  • Corriente de salida: DC12V 150mA
  • Batería de respaldo: Li-ion de 7.4V 800mA 3.7Wh
  • Frecuencia inalámbrica: 433MHz
  • Codificada Modo: 2262/4.7MΩ
  • GSM Frecuencia: 850/900/1800/1900MHz
  • Volumen de sirena: 110 dB
  • Temperatura: -20 ℃ – 55 ℃
  • Humedad: 40% -80%HR
  • Número máximo de sensores inalámbricos: Máximo 99 sensores inalámbricos Sensor con cable max: apoyo máximo 8 sensores cableados
  • Número máximo de controladores remotos: máximo 5 controladores remotos





Otras opciones de configuración

8888# COMANDO PARA ENTRAR A PROGRAMACION  y  después hay que introducir EL NUMERO de cada función que queramos configurar.Estando dentro de programación, podrá usted salir de esta opción solo presionamos * después # en el teclado y automático saldrá del este menú.

701#Grabar mensaje de ayuda para las llamadas:Presione en el panel 8888#701# escuchara un beep, empiece a hablar 30cm de retirado del panel, cuenta con 10 segundos al termino de este
tiempo el mensaje le será repetido por el sistema

20# Dar de alta mas  controles remotos:Para dar de alta los mandos remotos con los que activará y desactivará la alarma deberá primero ingresar al modo programación pulsando 8888#. Luego ingrese 20 y seguido del número de memoria donde quiera grabar el control, teniendo disponibles hasta 8 espacios (del 1 al 8). El sistema emitirá un beep y luego escuchará “codificación de control remoto indicando que está listo para grabar, entonces presione cualquier tecla del control a grabar. El sistema confirmará con un beep y “codificación completada“. Ahora puede grabar el siguiente control pulsando el número de memoria que desee establecer (del 2 al 8 en caso de que hubiera grabado el anterior en el 1).

21#Como borrar los controles remotos:Presionamos en el panel de control el numero 8888 mas # .Con esto entramos en el modo de programación. Enseguida presionamos el numero 21, Presionamos del 1- 8 dependiendo del control que queramos borrar el panel emitirá un largo bip y usted escuchara ”borrado completado” El control a quedado borrado

2401#Borrar un sensor:seria la operación siguiente:8888#2401# A si borramos en sensor numero 01.

23# Dar de alta nuevos  sensores inalámbricos: Para dar de alta los sensores inalámbricos deberá primero asegurarse que todos estén apagados e ingresar al modo programación pulsando 8888#. Luego ingrese 23 y seguido del número de memoria donde quiera grabar el control, teniendo disponibles hasta 99 espacios (del 01 al 99). En el panel de la alarma se escuchará “sensor agregado“, inmediatamente después puede encender solo el sensor a agregar. Cuando el sistema detecte el sensor usted escuchará “agregado completo” y ya podrá apagar el sensor y configurar el siguiente detector inalámbrico. Logicamente esta operación es la misma para agregar un sensor magnético de puerta, sensor de humo, sensor de gas y cualquier otro que sea inalámbrico.

60# Agregar sensores a zonas de la alarma: En éste paso asignaremos los sensores grabados anteriormente a un tipo de zona específica por lo que adoptarán comportamientos diferentes.Para ello entramos al modo de programación ingresando 8888#, luego presionamos 60, después el número de sensor a configurar, por ejemplo 12,  y seguidamente la zona (zonas que van del 1 al 4 según se requiera su funcionamiento).

1 Defensa en tiempo real – se activa al instante que se active el sensor.
2 Defensa 40 segundos de retardo – Se activa después de este tiempo.
3 Defensa las 24 Horas – Siempre estará activo el sensor 24/7
4 Defensa inactiva – Siempre estará inactivo.

Posteriormente vamos a ingresar un número del 1 al 8 indicando en que zona se agregará dicho sensor. A saber:

1 Alarma SOS.
2 Alarma de incendio.
3 Alarma de fuga de gas.
4 Alarma de puerta.
5 Alarma de salón.
6 Alarma de ventana.
7 Alarma de balcón.
8 Alarma de perímetro / límite.

Finalmente vamos a ingresar un número donde indicaremos si queremos que dicho sensor active o no la alarma. Por obviedad se entiende que queremos que la active, sin embargo, hay que configurarlo ingresando 0 o 1.

0 Sirena apagada.
1 Alarma encendida.

Listo! Por ejemplo si queremos que el sensor numero 12 sea Defensa tiempo real, alarma de puerta y que la sirena se active ingresaríamos todo junto: 8888#6012141#



#39 Control de Armado/Desarmado automático  Presionamos en el panel de control el número 8888 más # con esto entramos en el modo de programación. Ahora para la activación/desactivación presionamos 39 mas 1 mas #para activar o bien 39 más 0 más # para desactivar.Nota :el sistema de fabrica viene desactivado.


#61 Armado en casa :Si usted quiere que unos sensores funcionen y otros no, usted puede usar la función de armado en casa. Presionamos en el panel de control el numero 8888 mas # con esto entramos en el modo de programación. Ahora presionamos la clave 61 mas el numero del sensor que seria del (01 al 99) y después presione 0 para armado en casa y que no se dispare la alarma.
Ahora presionamos la clave 61 mas el numero del sensor que seria del (01 al 99) y después presione 1 para armado en casa y se  dispare la alarma.

#75 Que suene la sirena al Armar/Desarmar con controles remotos :Presionamos en el panel de control el número 8888 más # con esto  entramos en el modo de programación.
Ahora presionamos 75 más 1 para activar la sirena cada vez que armemos/desarmemos con los controles remotos. Luego presionamos 75 más 0 para desactivar la sirena cada vez que armemos/desarmemos con los controles remotos.Al activar esta opción, cada vez que Armemos ( Activemos ) la Alarma sonará un Beep Beep , como señal de armado.

#76: Activación de la sirena cuando presionamos el botón de pánico:Presionamos en el panel de control el número 8888 más # con esto entramos en el modo de programación.
Ahora presionamos 76 mas 1 Con esto la sirena sonará cuando presionemos el botón de pánico del control. ( forma de Rayo ) Ahora presionamos 76 más 0,con esto la sirena NO sonará cuando presionemos el botón de pánico



#30Cambio de clave de operación: esta clave es usada para desarmar y control remoto del sistema Presione 8888#30 mas su nueva clave de 4 dígitos más # .Por ejemplo poner la clave 1012 como clave de operación, el método seria el siguiente:  ejemplo: 8888#301012#

#31:cambio de Clave de programación: esta clave es usada para poner el sistema en modo de programación  Presione 8888#31 más su nueva clave de 4 dígitos más # Por ejemplo poner la clave 2846 como clave de programación, el método seria el siguiente: ejemplo: 8888#302846#



Algunos consejos utiles

  • La clave de programacion  y operacion no pueden ser las mismas.
  • Tenga cuidado en no perder o olvidar las claves  pues no se puede resetear la electronica sin esta
  • Cuando la alarma está activa  y hay falta de red, el panel enviar un mensaje de texto informando de esto a los números registrados para ello
  • Al activarse cada sensor se envía un mensaje de texto  a los números registrados para ello
  • La batería de respaldo puede indicar 1/4 de crga o 50% , lo cual se hace para no dañar la batería debido a que como siempre esta conectada corre el peligro de calentarse perdiendo con ello durabilidad
  • NO olvide revisar el panel de control cada 3 meses
  •  Tambien deberia revisar los detectores inalámbricos  periódicamente ( por ejemplo una vez al mes):









RESUMEN DE COMANDOS DE CONFIGURACIÓN

[password de ajuste]+# Entrar a ajuste de sistema Password: 8888
[*]+[#] Salir de ajuste del sistema *#
[20]+[1-8]+[#] Programar control remoto1-8 (son los números libres),Máximo 8 controles
[21]+[1-8]+[#] Borrar control remoto
[23]+[01-99]+[#] Programar zonas de defensa ,1-99 ( son los números libres ),Hasta 99 zonas
[24]+[01-99]+[#] Borrar zonas de defensa
[30]+[password]+[#] Cambiar pass de operación Password: 1234
[31]+[password]+[#] Cambiar pass ajuste sistema Password:8888
[32]+[AA]+[BB]+[CC]+[DD]+[EE]+[FF]+[#] Cambiar fecha del sistema [AA]=año [BB]=mes [CC]=día [DD]=hora [EE]=min [FF]=segundo
[33-35]+[AA]+[BB]+[#] Activación automática por horario Puede programarse hasta 3 horarios.[AA]=hora [BB]=min  [36-38]+[AA]+[BB]+[#] Desactivación automática por horario
Puede programarse hasta 3 horarios [AA]=hora [BB]=min
[39]+[0/1]+[#] Activar modo horario en la alarma 0=activar modo ,1=desactivar modo
[44]+[01-99]+[#] Retardo de Activado de alarma exterior .Predeterminado: 60 segundos
[44]+[01-99]+[#] Retardo de armado de alarma Predeterminado: sin retardo
[51-56]+número de teléfono+[#]   Agregar número de teléfono a lista de llamado.Hasta 6 números de teléfono
[51-56]+[#] Borrar número de teléfono de lista de llamado
[57-59]+número de teléfono+[#] Agregar número de teléfono a lista de mensaje
[57-59]+[#] Borrar número de teléfono de lista de mensajes
[77]+[1/0]+[#] Activar o desactivar notificación por mensajes
[60]+[AA]+[B]+[C]+[D]+[#] programar zona de defensa AA: número de la zona-[01-99] B:tipo de zona
-[1]tiempo real -[2]40 segundos de retardo;
-[3]24 horas;
-[4]bypass
C:descripción de la zona
[1]alarma de pánico;
[2]alarma contra-incendios
;[3]alarma de gas;
[4]alarma de puerta;
[5]alarma de sala;
[6]alarma de ventana;
[7]alarma de balcón;
[8]alarma de límites
D: sirena
[1]encendido
[0]apagado.
[70]+[1]+[#] Grabar mensaje de voz
[75]+[0/1]+[#] Ajuste de sirena [0]:apagado; [1]:encendido
[76]+[0/1]+[#] Ajuste de sirena en modo emergencia  [0]:apagado; [1]:encendido
[81]+[#] Activar modo “medidor de  señal GSM”.La intensidad preferible debería estar entre 07-31, si esta por debajo de 7 debe cambiar la posición
( esto depende de su compañía celular )
[*]+[0]+[#] Salir del Menú Configuración. numero de teléfono + botón de llamado  Llamar al número marcado
[95175308246]+[#] Resetear sistema a configuración de fabrica
Utilice el panel numérico.





Anuncios

Placa de Alarma para Raspberry Pi


Gracias   a  Indiegogo  unos jóvenes, creadores de la empresa, MakeTronix,  quieren  ser capaces de llevar  las alarmas y otros productos de MakeTronix   a escuelas y niños de todo el mundo.  por  lo que al comprar una Alarma MakeTronix en esta campaña, no sólo se está recibiendo una pequeña placa de circuito ideal para aprender programación, sino que está ayudando a crear un sitio web, planes de lecciones, recursos y una plataforma para que las escuelas comiencen a enseñar programación ( o al menos eso dicen sus creadores).



La historia de MakeTronix Alarm

Sus creadores se  acercaron a un niño de 10 años que trataba de aprender la programación con una Raspberry  Pi  que  preguntaba cómo podía construir una alarma con la Raspberry Pi. Ellos se pusieron  a ayudarle enseñando la programación necesaria asi como facilitando los componentes necesarios, descubriendo  que aprendió  programación y ademas cosiguio fabricarse  una alarma con  funcionamiento completo (y ahora está trabajando duro, integrando cámaras de detección de movimiento e integración de medios sociales y quiere construir un sitio privado para la seguridad de su hogar).

Evolucioandno esto placa ,pensaron que podria ser  una herramienta educativa fantástica , constuyendo lo que es  la alarma  MakeTronix. Se trata de una placa de circuito totalmente montada con un sensor de movimiento (PIR ), un teclado matricial  de 4×4 , un LED y un pequeño zuabador , todo ello (excepto el PIR    en forma deescudo en la parte superior de la Raspberry Pi,  permitiendo a cualquier persona construir su propia alarma en cuestión de minutos.

Viene con una biblioteca de software que facilita conectarse  con la placa de circuito desde Python, y con muchos ejemplos, tutoriales y planes de lecciones para empezar con la programación de Python y crear su propia alarma, lo cual  lo hace perfecto para las personas que quieren aprender cómo funciona la tecnología, cómo programar y cómo construir una alarma personalizable con conexión a Internet con una Raspberry  Pi, así como tambien una herramienta para los profesores para enseñar la programación en un ambiente  interactivo y mas práctico.



alarama

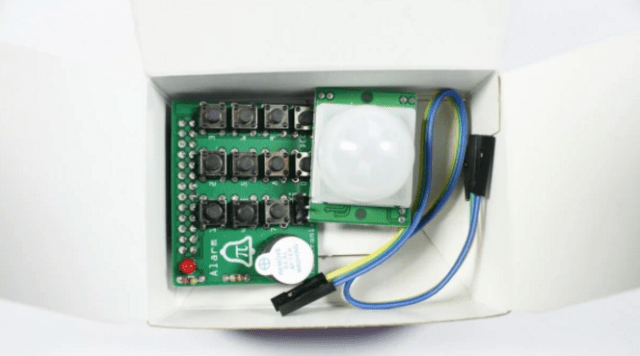

MakeTronix Alarma es pues una placa de circuito completamente montada que se sujeta  en la parte superior de su Pi con un teclado, luz, sonda y sensor de movimiento, lo  cual  facilita la creación de una alarma gracias a  tutoriales, recursos educativos y planes de lecciones que sus diseñadores han creado.

También es ideal para la integración con otros proyectos que requieren la introducción de un código numérico, la detección de movimiento, el flash de un LED o hacer algun  ruido gracias al zuambador que incorpora

Aunque  vemos su potencial  para la eguridad domestica ,no obstante sus creadores advierten  que es un producto educativo  debiendo utilizar  alarmas comerciales  para garantizar la seguridad de las propiedades  no pudiendo asumir ninguna responsabilidad por la seguridad de las  propiedades.

Estos  jovenes emprendedores  aseguran que han  pasado por múltiples prototipos y ahora estan contentos con el diseño y la funcionalidad de la  placa alarma MakeTronix Alarma que será fabricado y montado en China  pudiendo ofrecer totalmente  montado,y  seguro, las placas de circuito, listo para escuelas y hogares, al mejor precio.Ademas cuentan con un socio de negocios experimentado, Ryanteck, que  ha hecho múltiples escudos para Raspberry Pi y productos electrónicos educativos que han ayudado en la creación de prototipos y proporcionará el cumplimiento de las placas (franqueo y embalaje).

Por proponer una mejora creo que podrian haber puesto un teclado de membrana ,que es mucho mas estetico que uno tradicional basado en pulsadores NA

Por cierto han dehado en  el  repositorio  de github  todos los  ejemplos, estando disponible  aqui: https://github.com/MakeTronix/Examples  .Alli  puede encontrar un conjunto de ejemplos y una biblioteca de Python que facilita el inicio y el control de su alarma MakeTronix (estos ejemplos se convertirán en tutoriales y planes de lecciones en su sitio web aun no disponible).

La placa  costaría £11   más los gastos de envio  y  por el momento tienen  recaudado el 40% de  los   £1,200 que se han impuesto como meta fija para lanzar  el proyecto.

!esperemos que consigan el 100% de la finaciación y consigan producir la placa!



Mas informacion   aqui

Proyecto alarma casera con Netduino


En este original   proyecto  se trata de proteger una habitación de la bomba de sumidero  potencialmente peligrosa para los niños  asegurándose  de que las estancias quedan las  puertas cerradas y las personas (principalmente niños) no entran  en esta.

Las soluciones “alarma de la puerta” disponibles en el mercado parecen dirigidas a congeladores y simplemente no se adaptan a  necesidades mas complejas del autor   que pensaba mas bien  en una solución  con  Netduino.

La idea  original por tanto era algo que hiciera sonar  una alarma corta cuando se abriera la puerta y luego alertara a intervalos (cada pocos minutos), similar a un detector de humo con una batería que funcionase hasta agotar la batería o  hasta que la puerta se cerrase

esquema_alarma

La unidad controla la puerta a través de un interruptor magnético. Cuando se abre la puerta varias cosas suceden:

  1.  La luz del techo se enciende con un relé que controla una carga de baja  tensión.
  2.  Un servicio web se llama el cual envía un MMS a un teléfono.
  3. Un contador de tiempo que  se activa qeu al concluir  producirá una alerta sonora y hara una  llamada webservice (MMS) si la puerta permanece abierta durante un periodo de tiempo determinado.

Cuando se cierra la puerta a la luz se apaga y el temporizador de la alarma se detiene. El proyecto también incorpora una pantalla LCD de 2 líneas para mensajes, 2 LEDs (1 para la energía, 1 para la indicación de modo de problemas / override) y algunos botones para interactuar con el sistema.

Las funcionalidades de esta alarma de puerta basada en Netduino pues son las siguientes :

  •  Apaga/enciende  la luz : la enciende automáticamente cuando se abre la puerta y la apaga cuando la puerta está cerrada
  •  Alarma del MMS al abrir la puerta (a través de llamadas de servicio web)
  •  Alerta audible y alerta MMS adicional si la puerta se deja abierta más tiempo que  el  valor del temporizador
  •  Alerta que se repiten a intervalos especificados si la puerta sigue dejándose abierta
  • 4 botones :
    •  Botón 1: Manual de luz de encendido / apagado de anulación
    • – Botón 2: Regreso al control de forma automática la luz
    • – Botón 3: mensajes de error Revisión (principalmente para conexiones de red)
    • – Botón 4: Encender / apagar el sensor de la puerta (permite prolongado puerta abierta sin alerta)

Respecto al software para Netduino  se utilizan  cuatro clases :

Una clase para  dar soporte  a la comunicación de red:

public static class Network
{
public static bool NetworkAvail = false;
public static NetworkInterface ni = NetworkInterface.GetAllNetworkInterfaces()[0];

static NoteClass[] networkUpTune = {
new NoteClass(5,NoteClass.C, NoteClass.ThirtySecond),
new NoteClass(5,NoteClass.Rest, NoteClass.ThirtySecond),
new NoteClass(5,NoteClass.C, NoteClass.ThirtySecond),
new NoteClass(5,NoteClass.Rest, NoteClass.ThirtySecond),
new NoteClass(5,NoteClass.C, NoteClass.ThirtySecond)
};

static NoteClass[] networkDownTune = {
new NoteClass(3,NoteClass.C, NoteClass.ThirtySecond),
new NoteClass(3,NoteClass.Rest, NoteClass.ThirtySecond),
new NoteClass(3,NoteClass.C, NoteClass.ThirtySecond),
new NoteClass(3,NoteClass.Rest, NoteClass.ThirtySecond),
new NoteClass(3,NoteClass.C, NoteClass.ThirtySecond)
};

static NoteClass[] alertTune = {
new NoteClass(5,NoteClass.C, NoteClass.Eighth),
new NoteClass(6,NoteClass.C, NoteClass.Eighth),
new NoteClass(5,NoteClass.C, NoteClass.Eighth),
new NoteClass(6,NoteClass.C, NoteClass.Eighth)
};

public static void InitNetwork()
{
ParallaxLCD.Print(“Network…”);
int count = 0;
//DHCP can take a few seconds to finish so wait (up to 10 seconds) for it to complete
while (true)
{
count++;
ni = NetworkInterface.GetAllNetworkInterfaces()[0];
//only try for 10 seconds
if (ni.IPAddress != “0.0.0.0” || count > 10) break;
Thread.Sleep(1000);
}
if (ni.IPAddress == “0.0.0.0”)
{
ParallaxLCD.Print(“Network…\rError: Failed”);
}
else
{
ParallaxLCD.Print(“Network… IP:\r” + ni.IPAddress);
NetworkAvail = true;
}
//wire in event handler to keep track of the current network up/down state
NetworkChange.NetworkAvailabilityChanged += new NetworkAvailabilityChangedEventHandler(NetworkChange_NetworkAvailabilityChanged);
}

static void NetworkChange_NetworkAvailabilityChanged(object sender, NetworkAvailabilityEventArgs e)
{
NetworkAvail = e.IsAvailable;
if (Program.initializing)
return;
if (NetworkAvail)
{
ParallaxLCD.Play(networkUpTune);
}
else
{
ParallaxLCD.Play(networkDownTune);
}
}

public static void SendAlert()
{
if (NetworkAvail)
{
try
{
//HttpWebRequest
HttpWebRequest alertRequest = (HttpWebRequest)WebRequest.Create(Program.AlertWebService);
alertRequest.Method = “GET”;
HttpWebResponse alertResponse = (HttpWebResponse)alertRequest.GetResponse();
if (alertResponse.StatusCode != HttpStatusCode.OK)
{
Program.LastError = “(SendAlert) ” + alertResponse.StatusCode.ToString() + “: ” + alertResponse.StatusDescription;
ParallaxLCD.Play(alertTune);
}
}
catch (Exception e)
{
Program.LastError = “(SendAlert) ” + e.Message;
ParallaxLCD.Play(alertTune);
}
}
else
{
Program.LastError = “(SendAlert) Network unavailable”;
ParallaxLCD.Play(alertTune);
}
}

}
}

La clase  para controlar el display LCD

//Non-visible characters (Decimal ASCII) used by the Parallax LCD as commands
public enum LCD_COMMAND_CHARS
{
PrintCustomChar0 = 0,
PrintCustomChar1 = 1,
PrintCustomChar2 = 2,
PrintCustomChar3 = 3,
PrintCustomChar4 = 4,
PrintCustomChar5 = 5,
PrintCustomChar6 = 6,
PrintCustomChar7 = 7,
Backspace = 8,
Right = 9,
LineFeed = 10,
FormFeed = 12, //clears display and sets cursor to row 0 column 0
CR = 13,
BacklightOn = 17,
BacklightOff = 18,
DisplayOff = 21,
DisplayOn_NoCursor_NoBlink = 22,
DisplayOn_NoCursor_CharBlink = 23,
DisplayOn_Cursor_NoBlink = 24,
DisplayOn_Cursor_CharBlink = 25,
//Sound control
NoteLength_1_64 = 208,
NoteLength_1_32 = 209,
NoteLength_1_16 = 210,
NoteLength_1_8 = 211,
NoteLength_1_4 = 212,
NoteLength_1_2 = 213,
NoteLength_Whole = 214,
NoteScale_3 = 215,
NoteScale_4 = 216,
NoteScale_5 = 217,
NoteScale_6 = 218,
NoteScale_7 = 219,
Note_A = 220,
Note_A_Sharp = 221,
Note_B = 222,
Note_C = 223,
Note_C_Sharp = 224,
Note_D = 225,
Note_D_Sharp = 226,
Note_E = 227,
Note_F = 228,
Note_F_Sharp = 229,
Note_G = 230,
Note_G_Sharp = 231,
Note_Rest = 232,
LoadCustomChar0 = 248,
LoadCustomChar1 = 249,
LoadCustomChar2 = 250,
LoadCustomChar3 = 251,
LoadCustomChar4 = 252,
LoadCustomChar5 = 253,
LoadCustomChar6 = 254,
LoadCustomChar7 = 255
}

//This class assumes the Parallax LCD/speaker combo unit is connected to Netduino Plus Digital I/O PIN 3
//which is reserved for COM2 in the Netduino framework. Also assumes the Parallax LCD has been set to
//9600 baud using it’s onboard dip switches.
public static class ParallaxLCD
{
private static SerialPort LCD_PORT;
private static string COM_PORT = “COM2”; //Netduino Plus Digital I/O PIN 3
private static int COM_BAUD = 9600;

private static bool _LCD_state = false;

public static bool LCD
{
get
{
return _LCD_state;
}
set
{
if (value == _LCD_state)
{
//LCD already in specified state, don’t do anything
return;
}
if (value)
{
LCDOn();
BacklightOn();
}
else
{
BacklightOff();
LCDOff();
}
_LCD_state = value;
}
}
public static void Print(string inputstring)
{
//if the first line is >= 16 characters then remove the line break for a more natural behavior
int cr = inputstring.IndexOf(‘\r’, 0);
if (cr >= 16)
{
inputstring = inputstring.Substring(0, cr) + inputstring.Substring(cr + 1);
}
//this routine assumes all output will be “full screen”, meaning no other data is left on the screen
ClearLCD();
byte[] bytes = UTF8Encoding.UTF8.GetBytes(inputstring);
LCD_PORT.Write(bytes, 0, bytes.Length);
}

public static void StartSerial()
{
LCD_PORT = new SerialPort(COM_PORT, COM_BAUD, Parity.None, 8, StopBits.One);
LCD_PORT.Open();
}

public static void BacklightOn()
{
LCD_PORT.Write(new byte[] { (int)LCD_COMMAND_CHARS.BacklightOn }, 0, 1);
}

public static void BacklightOff()
{
LCD_PORT.Write(new byte[] { (int)LCD_COMMAND_CHARS.BacklightOff }, 0, 1);
}

public static void ClearLCD()
{
LCD_PORT.Write(new byte[] { (int)LCD_COMMAND_CHARS.FormFeed }, 0, 1);
}

public static void LCDOff()
{
LCD_PORT.Write(new byte[] { (int)LCD_COMMAND_CHARS.DisplayOff }, 0, 1);
}

public static void LCDOn()
{
LCD_PORT.Write(new byte[] { (int)LCD_COMMAND_CHARS.DisplayOn_NoCursor_NoBlink }, 0, 1);
}

public static void LCDCR()
{
LCD_PORT.Write(new byte[] { (int)LCD_COMMAND_CHARS.CR }, 0, 1);
}

//Short, high-pitched sound to ack as notification that an action was detected (like a button press)
public static void Acknowledge()
{
Play(new NoteClass(7, NoteClass.A, NoteClass.ThirtySecond));
}

//Sound a traditional computer beep
public static void Beep()
{
Play(new NoteClass(5, NoteClass.A, NoteClass.Quarter));
}

public static void Play(NoteClass note)
{
byte[] sequence = new byte[3];
sequence[0] = (byte)note.ScaleChar;
sequence[1] = (byte)note.LengthChar;
sequence[2] = (byte)note.NoteChar;
LCD_PORT.Write(sequence, 0, 3);
}
public static void Play(NoteClass[] notes)
{
int currentScale = 0;
int currentLength = 0;
int count = 0;
if (notes != null && notes.Length > 0)
{
byte[] sequence = new byte[notes.Length * 3];
foreach (NoteClass note in notes)
{
if (note.ScaleChar != currentScale)
{
currentScale = note.ScaleChar;
sequence[count++] = (byte)currentScale;
}
if (note.LengthChar != currentLength)
{
currentLength = note.LengthChar;
sequence[count++] = (byte)currentLength;
}
sequence[count++] = (byte)note.NoteChar;
}
LCD_PORT.Write(sequence, 0, count);
}
}

public static byte[] CharsToBytes(char[] Input)
{
byte[] ReturnValue = new byte[Input.Length];

for (int Counter = 0; Counter < Input.Length; ++Counter)
{
ReturnValue[Counter] = (byte)Input[Counter];
}
return ReturnValue;
}

}
public class NoteClass
{
//Helper constants
public const int A = 0;
public const int ASharp = 1;
public const int B = 2;
public const int C = 3;
public const int CSharp = 4;
public const int D = 5;
public const int DSharp = 6;
public const int E = 7;
public const int F = 8;
public const int FSharp = 9;
public const int G = 10;
public const int GSharp = 11;
public const int Rest = 12;

public const int SixtyQuarter = (int)LCD_COMMAND_CHARS.NoteLength_1_64;
public const int ThirtySecond = (int)LCD_COMMAND_CHARS.NoteLength_1_32;
public const int Sixteenth = (int)LCD_COMMAND_CHARS.NoteLength_1_16;
public const int Eighth = (int)LCD_COMMAND_CHARS.NoteLength_1_8;
public const int Quarter = (int)LCD_COMMAND_CHARS.NoteLength_1_4;
public const int Half = (int)LCD_COMMAND_CHARS.NoteLength_1_2;
public const int Whole = (int)LCD_COMMAND_CHARS.NoteLength_Whole;

private int _scale = 5;
private int _note = A;
private int _length = Quarter;

public int Scale
{
get
{
return _scale;
}
set
{
if (value >= 3 && value <= 7)
{
_scale = value;
}
}
}
public int ScaleChar
{
get
{
return ((int)LCD_COMMAND_CHARS.NoteScale_3 – 3) + _scale;
}
}
public int Note
{
get
{
return _note;
}
set
{
if (value >= A && value <= Rest)
{
_note = value;
}
}
}
public int NoteChar
{
get
{
return (int)LCD_COMMAND_CHARS.Note_A + _note;
}
}
public int Length
{
get
{
return _length;
}
set
{
if (value >= SixtyQuarter && value <= Whole)
{
_length = value;
}
}
}
public int LengthChar
{
get
{
return _length;
}
}

public NoteClass(int scale, int note, int length)
{
Scale = scale;
Note = note;
Length = length;
}
}

Una clase para controlar los pulsadores

public static class Utility
{
public static string PadLeft(string val, int maxlen, string padchar)
{
string newval = val;
while (newval.Length < maxlen)
{
newval = padchar + newval;
}
return newval;
}
public static string PadRight(string val, int maxlen, string padchar)
{
string newval = val;
while (newval.Length < maxlen)
{
newval += padchar;
}
return newval;
}
}

Y por último la clase principal:

using System;
using System.Net;
using System.Net.Sockets;
using System.Threading;
using Microsoft.SPOT;
using Microsoft.SPOT.Hardware;
using SecretLabs.NETMF.Hardware;
using SecretLabs.NETMF.Hardware.NetduinoPlus;

namespace DoorManager
{
public enum LightModes { Auto, ManualOn, ManualOff }

public class Program
{
#region User Settings & Constants
public static Cpu.Pin DoorSensorPin = Pins.GPIO_PIN_D11; //Magnetic switch to monitor door open/close state
public static Cpu.Pin LEDPin = Pins.GPIO_PIN_D13; //Status indicator (blinks if error or override on)
public static Cpu.Pin LightPin = Pins.GPIO_PIN_D12; //Connection to high voltage relay to control room light
public static Cpu.Pin Button1Pin = Pins.GPIO_PIN_D7; //Manually turns light on/off
public static Cpu.Pin Button2Pin = Pins.GPIO_PIN_D6; //Returns light control to automatic
public static Cpu.Pin Button3Pin = Pins.GPIO_PIN_D5; //Display error messages
public static Cpu.Pin Button4Pin = Pins.GPIO_PIN_D4; //Toggles door sensor (when off, no alerts are created)
public const int InitialDoorOpenAlertDelay = 30; //in minutes
public const int OngoingDoorOpenSoundAlertDelay = 1; //in minutes
public const int OngoingDoorOpenMessageAlertDelay = 30; //in minutes
public const int LCDOffDelay = 10; //in seconds
public const string AlertWebService = “http://192.168.1.2/WS/SendAlert.aspx?a=Door+Manager&e=Door+Opened&#8221;;
#endregion

#region Fields
public static string LastError = “”;
public static InterruptPort DoorSensor;
public static OutputPort LED;
public static OutputPort Light;
public static InterruptPort Button1;
public static InterruptPort Button2;
public static InterruptPort Button3;
public static InterruptPort Button4;
private static bool IsDoorSensorProcessing = false;
private static bool IsDoorSensorIgnored = false;
public static bool IsDoorOpen = false;
private static bool _LightState = false;
public static bool initializing = true;
public static bool IgnoreButtons = true;
public static bool IgnoreAlerts = false;
public static bool AlertScheduled = false;
public static Timer DoorTimer = new Timer(new TimerCallback(DoorTimerHandler), null, Timeout.Infinite, Timeout.Infinite);
public static Timer LCDTimer = new Timer(new TimerCallback(LCDTimerHandler), null, Timeout.Infinite, Timeout.Infinite);
public static Timer LEDTimer = new Timer(new TimerCallback(LEDTimerHandler), null, Timeout.Infinite, Timeout.Infinite);
public static Timer ButtonTimer = new Timer(new TimerCallback(ButtonTimerHandler), null, Timeout.Infinite, Timeout.Infinite);
public static Timer SendAlertTimer = new Timer(new TimerCallback(SendAlertTimerHandler), null, Timeout.Infinite, Timeout.Infinite);
public static Timer DoorCloseTimer = new Timer(new TimerCallback(DoorCloseTimerHandler), null, Timeout.Infinite, Timeout.Infinite);
public static int CurrentMessageAlertDelayTimeout = 0;
public static int CurrentSoundAlertDelayTimeout = 0;
public static int CurrentAlertDelayTime = 0;
public static int CurrentLCDDelayTime = 0;
public static LightModes LightMode = LightModes.Auto;
private static int _LEDBlinkCount = 0;
public static bool _LEDBlink = false;

static NoteClass[] initTune = {
new NoteClass(5,NoteClass.C, NoteClass.Sixteenth),
new NoteClass(5,NoteClass.D, NoteClass.Sixteenth),
new NoteClass(5,NoteClass.E, NoteClass.Sixteenth),
new NoteClass(5,NoteClass.F, NoteClass.Sixteenth),
new NoteClass(5,NoteClass.G, NoteClass.Sixteenth),
new NoteClass(6,NoteClass.A, NoteClass.Sixteenth),
new NoteClass(6,NoteClass.B, NoteClass.Sixteenth),
new NoteClass(6,NoteClass.C, NoteClass.Sixteenth)
};
#endregion

#region Properties
public static bool LEDBlink
{
set
{
if (value)
_LEDBlinkCount++;
else
_LEDBlinkCount–;
if (_LEDBlinkCount > 0 && !_LEDBlink)
{
_LEDBlink = true;
LEDTimer.Change(250, Timeout.Infinite); //start timer
}
else if (_LEDBlinkCount == 0 && _LEDBlink)
{
LEDTimer.Change(Timeout.Infinite, Timeout.Infinite); //cancel timer
_LEDBlink = false;
LED.Write(false);
}
}
}
#endregion

#region Program Start
public static void Main()
{
Initialize();
ShowDoorSensorState();

Thread.Sleep(Timeout.Infinite); //keep running forever
}
#endregion

#region Methods
static void IgnoreButton()
{
IgnoreButtons = true;
ButtonTimer.Change(500, Timeout.Infinite); //restart timer
}

public static bool SetLightState()
{
bool expectedState = IsDoorOpen;
switch (LightMode)
{
case LightModes.ManualOn:
expectedState = true;
break;
case LightModes.ManualOff:
expectedState = false;
break;
}
if (expectedState != _LightState)
{
_LightState = expectedState;
Light.Write(expectedState);
}
return _LightState;
}

public static void SetIgnoreDoorSensor(bool ignore)
{
if (ignore != IsDoorSensorIgnored)
{
IsDoorSensorIgnored = ignore;
if (ignore)
{
LEDBlink = true;
//stop door sensor
DoorTimer.Change(Timeout.Infinite, Timeout.Infinite);
ParallaxLCD.LCD = true;
ParallaxLCD.Print(“Door Sensor\rDisabled”);
SetLCDOffTimer();
}
else
{
LEDBlink = false;
ParallaxLCD.LCD = true;
ParallaxLCD.Print(“Door Sensor\rEnabled”);
Thread.Sleep(2000);
//Check door
ShowDoorSensorState();
}
}
}

static void ShowDoorSensorState()
{
if (IsDoorSensorIgnored)
return;
ParallaxLCD.LCD = true; //ensure LCD is on
ParallaxLCD.Print(“Door ” + (IsDoorOpen ? “Open” : “Closed”));
if (IsDoorOpen)
{
//start door timer
CurrentSoundAlertDelayTimeout = InitialDoorOpenAlertDelay * 60 * 1000; //convert minutes to milliseconds
CurrentAlertDelayTime = 0;
DoorTimer.Change(0, Timeout.Infinite);
}
else
{
//clear door timer
DoorTimer.Change(Timeout.Infinite, Timeout.Infinite);
//set LCD timer
SetLCDOffTimer();
}
SetLightState();
}

static void SetLCDOffTimer()
{
CurrentLCDDelayTime = LCDOffDelay * 1000;
LCDTimer.Change(1000, Timeout.Infinite);
}

static void Initialize()
{
ParallaxLCD.StartSerial();
ParallaxLCD.LCD = true;
ParallaxLCD.ClearLCD();
Thread.Sleep(1000);
ParallaxLCD.Print(“Initializing…”);
ParallaxLCD.Beep();
Thread.Sleep(1000);

//set LED
LED = new OutputPort(LEDPin, false);
LEDBlink = true;

//setup door sensor
DoorSensor = new InterruptPort(DoorSensorPin, true, Port.ResistorMode.PullUp, Port.InterruptMode.InterruptEdgeBoth);
DoorSensor.OnInterrupt += new NativeEventHandler(DoorSensor_OnInterrupt);
IsDoorOpen = DoorSensor.Read();

//setup light control
Light = new OutputPort(LightPin, false);
Light.Write(_LightState);

//setup buttons
Button1 = new InterruptPort(Button1Pin, true, Port.ResistorMode.PullUp, Port.InterruptMode.InterruptEdgeLow);
Button1.OnInterrupt += new NativeEventHandler(Button1_OnInterrupt);
Button2 = new InterruptPort(Button2Pin, true, Port.ResistorMode.PullUp, Port.InterruptMode.InterruptEdgeLow);
Button2.OnInterrupt += new NativeEventHandler(Button2_OnInterrupt);
Button3 = new InterruptPort(Button3Pin, true, Port.ResistorMode.PullUp, Port.InterruptMode.InterruptEdgeLow);
Button3.OnInterrupt += new NativeEventHandler(Button3_OnInterrupt);
Button4 = new InterruptPort(Button4Pin, true, Port.ResistorMode.PullUp, Port.InterruptMode.InterruptEdgeLow);
Button4.OnInterrupt += new NativeEventHandler(Button4_OnInterrupt);

//setup network
Network.InitNetwork();

Thread.Sleep(5000);

ParallaxLCD.Print(“Ready”);
ParallaxLCD.Play(initTune);

Thread.Sleep(2000);

LEDBlink = false;

initializing = false;
IgnoreButtons = false;
}
#endregion

#region Timer Handlers
static void DoorCloseTimerHandler(object sender)
{
//this timer turns off sending alerts for a period of time after the door has been closed; this is another “bounce” preventative measure
DoorCloseTimer.Change(Timeout.Infinite, Timeout.Infinite); //cancel timer
IgnoreAlerts = false;
}

static void SendAlertTimerHandler(object sender)
{
//performing this in a timer ensures switch “bounce” doesn’t send multiple alerts
SendAlertTimer.Change(Timeout.Infinite, Timeout.Infinite); //cancel timer
Network.SendAlert();
AlertScheduled = false;
}

static void ButtonTimerHandler(object sender)
{
//this routine is to delay reaction to button presses to eliminate “bounce” and false presses
ButtonTimer.Change(Timeout.Infinite, Timeout.Infinite); //cancel timer
IgnoreButtons = false;
}

static void LEDTimerHandler(object sender)
{
if (_LEDBlink)
{
LED.Write(!LED.Read());
LEDTimer.Change(250, Timeout.Infinite); //restart timer
}
else
{
LED.Write(false);
}
}

static void LCDTimerHandler(object sender)
{
if (!IsDoorOpen || IsDoorSensorIgnored)
{
CurrentLCDDelayTime -= 1000;
if (CurrentLCDDelayTime <= 0)
{
CurrentLCDDelayTime = 0;
ParallaxLCD.LCD = false; //turn off LCD
//clear LCD timer
LCDTimer.Change(Timeout.Infinite, Timeout.Infinite);
}
else
{
LCDTimer.Change(1000, Timeout.Infinite);
}
}
else
{
//clear LCD timer
LCDTimer.Change(Timeout.Infinite, Timeout.Infinite);
}
}

static void DoorTimerHandler(object sender)
{
if (IsDoorOpen && !IsDoorSensorIgnored)
{
if (CurrentSoundAlertDelayTimeout > 0)
{
CurrentSoundAlertDelayTimeout -= CurrentAlertDelayTime;
}
if (CurrentMessageAlertDelayTimeout > 0)
{
CurrentMessageAlertDelayTimeout -= CurrentAlertDelayTime;
}
if (CurrentMessageAlertDelayTimeout <= 0)
{
//alert
SendAlertTimer.Change(5000, Timeout.Infinite); //send alert after 5 seconds
//restart delay
CurrentMessageAlertDelayTimeout = OngoingDoorOpenMessageAlertDelay * 60 * 1000; //convert minutes to milliseconds
}
if (CurrentSoundAlertDelayTimeout > 0)
{
int mins = CurrentSoundAlertDelayTimeout / 60000;
int secs = (CurrentSoundAlertDelayTimeout – (mins * 60000)) / 1000;
ParallaxLCD.Print(“Door Open\rAlert in ” + (mins > 1 ? mins.ToString() + ” min” : secs.ToString() + ” sec”));
if (mins > 1)
{
CurrentAlertDelayTime = 60000;
}
else
{
CurrentAlertDelayTime = 1000;
}
}
else
{
//alert
ParallaxLCD.Play(new NoteClass(7, NoteClass.A, NoteClass.Half));
//restart delay
CurrentSoundAlertDelayTimeout = OngoingDoorOpenSoundAlertDelay * 60 * 1000; //convert minutes to milliseconds
CurrentAlertDelayTime = 0;
}
DoorTimer.Change(CurrentAlertDelayTime, Timeout.Infinite);
}
}
#endregion

#region Event Handlers
static void DoorSensor_OnInterrupt(uint data1, uint data2, DateTime time)
{
if (initializing || IsDoorSensorProcessing)
return;
IsDoorSensorProcessing = true;
//magnetic switch wired to normally open / onboard switch normally high
//therefore when the door is closed (magnetic switch open) the onboard switch (normally high) is on
IsDoorOpen = (data2 == 1);
if (IsDoorOpen && !IgnoreAlerts)
{
AlertScheduled = true;
SendAlertTimer.Change(5000, Timeout.Infinite); //send alert after 5 seconds
}
else if (!IsDoorOpen && !AlertScheduled)
{
IgnoreAlerts = true;
DoorCloseTimer.Change(5000, Timeout.Infinite); //prevent alerts for 5 seconds
}
ShowDoorSensorState();
IsDoorSensorProcessing = false;
}

/// <summary>
/// Button 1 turns the light on/off manually.
/// </summary>
static void Button1_OnInterrupt(uint data1, uint data2, DateTime time)
{
if (initializing)
return;
if (!IgnoreButtons)
{
IgnoreButtons = true;
ParallaxLCD.Acknowledge();
LightModes oldMode = LightMode;
if (_LightState)
LightMode = LightModes.ManualOff;
else
LightMode = LightModes.ManualOn;
SetLightState();
//if we’re moving off auto mode start the led blinking for awareness
if (oldMode == LightModes.Auto)
LEDBlink = true;
IgnoreButton();
}
}

/// <summary>
/// Button 2 sets the light back to automatic (door sensor controlled).
/// </summary>
static void Button2_OnInterrupt(uint data1, uint data2, DateTime time)
{
if (initializing)
return;
if (!IgnoreButtons)
{
IgnoreButtons = true;
if (LightMode != LightModes.Auto)
{
ParallaxLCD.Acknowledge();
LightMode = LightModes.Auto;
SetLightState();
LEDBlink = false;
}
IgnoreButton();
}
}

static void Button3_OnInterrupt(uint data1, uint data2, DateTime time)
{
if (initializing)
return;
if (!IgnoreButtons && (!IsDoorOpen || IsDoorSensorIgnored))
{
IgnoreButtons = true;
ParallaxLCD.Acknowledge();
if (LastError != null && LastError.Length > 0)
{
string msg = LastError;
//show error in byte size pieces
ParallaxLCD.LCD = true;
while (msg.Length > 0)
{
if (msg.Length > 32)
{
ParallaxLCD.Print(msg.Substring(0,32));
msg = msg.Substring(32);
}
else
{
ParallaxLCD.Print(msg);
msg = “”;
}
Thread.Sleep(5000);
}
ParallaxLCD.Acknowledge();
SetLCDOffTimer();
}
else
{
ParallaxLCD.LCD = true;
ParallaxLCD.Print(“No Errors”);
SetLCDOffTimer();
}
IgnoreButton();
}
}

/// <summary>
/// Button 4 disables/re-enables the door sensor.
/// </summary>
static void Button4_OnInterrupt(uint data1, uint data2, DateTime time)
{
if (initializing)
return;
if (!IgnoreButtons)
{
IgnoreButtons = true;
ParallaxLCD.Acknowledge();
SetIgnoreDoorSensor(!IsDoorSensorIgnored);
IgnoreButton();
}
}
#endregion
}
}

Lista de componentes :

  • 2 LED, 4 interruptores momentáneos, tornillos diverso, caja de proyecto
  • Opcional: Kit Protoshield para Ardiono – $ 9.90  http://www.seeedstud…uino-p-318.html
  • Este kit incluye una placa de circuito de prototipos, conectores, resistencias, los LED (no caja montable en proyecto), conmutadores (no caja montable proyecto) y otras piezas misceláneas que puede ayudar a un iniciado a empezar.

Fuente  aqui

Sistema de alarma casera utilizando Netduino Plus (proyecto HomeAlarmPlus)


Se trata de un sistema de monitoreo de alarma simple con Netduino Plus y un panel de alarma típico. Esta aplicación podría ser usado en conjunción con los PC5010 Digital Security Controls (DSC) del panel de control del sistema de seguridad PowerSeries y sensores. Probado con. NET Micro Framework 4.2 (QFE1 y qfe2).

El objetivo de este proyecto es utilizar capacidades de Netduino Plus para controlar el sistema de alarma y reportar las actividades de cualquier detector del sensor de movimiento / por correo electrónico (utilizando protocolo simple de transferencia de correo (SMTP)), un servidor web local y Pachube (ahora Cosm).

Advertencia

Este código contiene información relacionada con un típico sistemas de alarma. Por favor, tenga en cuenta que este procedimiento puede anular la garantía. Cualquier sistema de alarma de cualquier tipo puede ser comprometido deliberadamente o puede fallar al operar como se espera por una variedad de razones.

El autor, Gilberto García, no se hace responsable de los fallos del sistema, tales como: instalación inadecuada, el conocimiento criminal, el acceso de intrusos, la falta de energía, falta de baterías reemplazables, el compromiso de Radio Frecuencia (Wireless) los dispositivos, los usuarios del sistema, detectores de humo, de movimiento detectores, dispositivos de alarma (sirenas, campanas, bocina), líneas telefónicas, falta de tiempo, falta de componentes, pruebas insuficientes, la seguridad y los seguros (propiedad o seguro de vida).

 Hardware
  • Tarjeta Micro SD
  • Adaptador de tarjeta SD
  • 3mm diodo emisor de luz (LED) verde por zona de alarma y detector de movimiento.
  • 330 ohmios para cada LED.
  • Resistencia 5600 ohmios por zona de alarma y detector de movimiento.
  • Schottky diodo por zona de alarma. Schottky diodo debe tener una baja caída de tensión como el SBR10U40CT.
  • Sparkfun ProtoScrewShield (sku: DEV-09729). Otros escudos que trabajarán son: Proto-Screwshield (Wingshield) kit de Adafruit o WingShield Industries.
  • Conexion WiFi  via WiFly Shield o  un adaptador WiFi .  Testado  con Netgear WNCE3001 , IOGEAR GWU627 y adap tadorMIFI de Telefónica.

OPcional

LED verde con soporte)

Conector Panel impermeable (RR-211300-30)

Cable USB 2.0 tipo A macho a un macho (10 pies o más). Se utiliza para acceder al Netduino Plus tabla en el panel de alarma.
200 Vatios / 350 VA UPS (APC System UPS BE350G o similar).
Botón de reset externo Empuje.
Arduino Proto Shield R3. Más espacio para los componentes adicionales. Mouser Electronics y otros.
LCD 16×2  3.3V para Netduino o 5V para Arduino.
Interruptor DPDT (o éste de Mouser Electronics) para la selección de voltaje LCD.

Circuito
El diagrama realizado con la herramienta Fritzing siguiente muestra cómo el Netduino plus, LEDs y las zonas de alarma (o detector de movimiento) están conectados. LCD circuitos de referencia de Szymon Kobalczy.

HomeAlarmPlus connection diagram (basic circuit) Rev-
HomeAlarmPlus connection diagram (basic circuit) RevA
HomeAlarmPlus connection diagram (enhanced circuit) RevG
Zone/Sensor connection

Tenga en cuenta que una o más zonas consisten en lo siguiente:
a) 1 contacto normalmente abierto y 1 contacto NC con fin de línea (EOL) resistencia.
b) Doble circuito de EOL, 1 Contacto normalmente cerrado con 5.6kohm EOL resistencia y diodo Schottky. Esto hará que la protección necesaria para la Netduino o Arduino.
c) Cada zona de tierra debe ser conectado a la ProtoScrewShield GND.
Netduino / ProtoScrewShield Pin
descripción
A0 Zona # 1
Zona A1 # 2
A2 Zona # 3
A3 Zona # 4
Sensor A4 # 1 [Detector de movimiento]
Zona de LED D2 # 1
D3 Zona LED # 2
D4 Zone LED # 3
D5 LED Zona # 4
D6 o D7 Sensor LED # 1 [Detector de movimiento]

AlarmCircuit_schem

Opciones Web Server





Opciones
descripción
Page / Root
/ open Abrir último archivo en la tarjeta SD.
/ files Lista sdcard en la tarjeta SD.
/ su superusuario. Muestra opciones adicionales.
/ Pachube muestra la actividad Pachube por zona / Datastream.
/ sobre los créditos de aplicación y versión.
/ delete-confirmar ¿Eliminar último archivo en la tarjeta SD [Ventana de confirmación].
/ delete-última Borrar el último archivo en la tarjeta SD [ninguna ventana de confirmación].
/ diagnóstico por ahora, muestra la memoria disponible en Netduino y las fuerzas para despejar el recolector de basura.
Código
Archivo config.ini debe copiarse en el directorio raíz de la tarjeta SD. La finalidad de este fichero es la de personalizar los parámetros en la tarjeta SD y evitar una mínima modificación del código fuente. Archivos CSS (header_style.css y table_style.css) deben ubicarse en WebResources carpeta.



microSD directory structure

Config.ini content:

01 ;AlarmByZones - Programmed for Netduino by Gilberto García - 5/9/2012
02 ;Feel free to customize this file with your own definitions.
03 ;[NETDUINO_PLUS_HTTP_PORT] HTTP server port.
04 ;[ALARM_ZONES] should match with ACTIVE_ZONES constant defined in AlarmByZones.cs and Definitions.cs .
05 ;[SENSORS] should match with MOTION_SENSORS constant defined in AlarmByZones.cs and Definitions.cs .
06 ;[USE_EMAIL] Activate/Deactivate email option. Y or N arguments expected.
07 ;[EMAIL_FREQ] Email frequency in minutes when the alarm/sensor is active.
08 ;       This will define EMAIL_FREQUENCY in ConfigDefault.cs .
09 ;[STORE_LOG] Saves alarm/sensor log. Y or N arguments expected.
10 ;[STORE_EXCEPTION] Saves Netduino exceptions. Y or N arguments expected.
11 ;[USE_PACHUBE] Activate/Deactivate Pachube option. Y or N arguments expected.
12
13
14
15 [NETDUINO_PLUS_HTTP_PORT]
16 8080
17 [ALARM_ZONES]
18 Zone1=FIRST FLOOR - Living room windows, Dining room windows, Porch (sliding doors), Garage door access.
19 Zone2=SECOND FLOOR - Master Bedroom and Bathroom Windows.
20 Zone3=FIRST FLOOR - Master Bedroom windows.
21 Zone4=SECOND FLOOR - Bedroom 2 and bathroom windows.
22 [SENSORS]
23 Sensor1=Main door access
24 [USE_EMAIL]
25
26 [EMAIL_FREQ]
27 10
28 [STORE_LOG]
29
30 [STORE_EXCEPTION]
31
32 [USE_PACHUBE]
33



Architecture of AlarmByZones (main)

Declaration

01 /// <summary>
02  /// Alarm zones (Analog Input)
03  /// </summary>
04  static SecretLabs.NETMF.Hardware.AnalogInput[] Zones = newSecretLabs.NETMF.Hardware.AnalogInput[Alarm.User_Definitions.Constants.ACTIVE_ZONES];
05  /// <summary>
06  /// Alarm zones LEDs (Digital Output)
07  /// </summary>
08  static Microsoft.SPOT.Hardware.OutputPort[] AlarmLeds = newMicrosoft.SPOT.Hardware.OutputPort[Alarm.User_Definitions.Constants.ACTIVE_ZONES];
09  /// <summary>
10  /// Motion detector sensors (Analog Input)
11  /// </summary>
12  static SecretLabs.NETMF.Hardware.AnalogInput[] Sensors = newSecretLabs.NETMF.Hardware.AnalogInput[Alarm.User_Definitions.Constants.MOTION_SENSORS];
13  /// <summary>
14  /// Motion detector LEDs (Digital Output)
15  /// </summary>
16  static Microsoft.SPOT.Hardware.OutputPort[] MotionLeds = newMicrosoft.SPOT.Hardware.OutputPort[Alarm.User_Definitions.Constants.MOTION_SENSORS];
17  /// <summary>
18  /// Gets the total elapsed time measured by the current instance of each alarm zone.
19  /// </summary>
20  static System.Diagnostics.Stopwatch[] stopwatchZones = newStopwatch[Alarm.User_Definitions.Constants.ACTIVE_ZONES];
21  /// <summary>
22  /// Gets the total elapsed time measured by the current instance of each motion detector sensor.
23  /// </summary>
24  static System.Diagnostics.Stopwatch[] stopwatchSensors = newStopwatch[Alarm.User_Definitions.Constants.MOTION_SENSORS];
25  /// <summary>
26  /// Flag for detected zones when trigger.
27  /// </summary>
28  static bool[] detectedZones = newbool[Alarm.User_Definitions.Constants.ACTIVE_ZONES];
29  /// <summary>
30  /// Flag for detected sensors when is trigger.
31  /// </summary>
32  static bool[] detectedSensors = newbool[Alarm.User_Definitions.Constants.MOTION_SENSORS];
33  /// <summary>
34  /// Email
35  /// </summary>
36  /// <example> SMTPClient.Email("mail.gmx.com", 587, "[email protected]", "[email protected]", "user password");
37  /// </example>
38  static SMTPClient.Email email = newSMTPClient.Email(Alarm.UserData.Email.host, Alarm.UserData.Email.port,
39    Alarm.UserData.Email.From, Alarm.UserData.Email.To, Alarm.UserData.Email.smtpPassword);
40  /// <summary>
41  /// SD Card Event Logger
42  /// </summary>
43  public static EventLogger SdCardEventLogger = newEventLogger();

Delegates

1 /// <summary>
2 /// Monitor zones delegate
3 /// </summary>
4 public delegate void MonitorZonesDelegate();
5 /// <summary>
6 /// Monitor motion sensor delegate
7 /// </summary>
8 public delegate void MonitorMotionSensorDelegate();

Main

01 public static void Main()
02
03   Zones[0] = newSecretLabs.NETMF.Hardware.AnalogInput(SecretLabs.NETMF.Hardware.NetduinoPlus.Pins.GPIO_PIN_A0);
04   Zones[1] = newSecretLabs.NETMF.Hardware.AnalogInput(SecretLabs.NETMF.Hardware.NetduinoPlus.Pins.GPIO_PIN_A1);
05   Zones[2] = newSecretLabs.NETMF.Hardware.AnalogInput(SecretLabs.NETMF.Hardware.NetduinoPlus.Pins.GPIO_PIN_A2);
06   Zones[3] = newSecretLabs.NETMF.Hardware.AnalogInput(SecretLabs.NETMF.Hardware.NetduinoPlus.Pins.GPIO_PIN_A3);
07   AlarmLeds[0] = newMicrosoft.SPOT.Hardware.OutputPort(Pins.GPIO_PIN_D2,false);
08   AlarmLeds[1] = newMicrosoft.SPOT.Hardware.OutputPort(Pins.GPIO_PIN_D3, false);
09   AlarmLeds[2] = newMicrosoft.SPOT.Hardware.OutputPort(Pins.GPIO_PIN_D4, false);
10   AlarmLeds[3] = newMicrosoft.SPOT.Hardware.OutputPort(Pins.GPIO_PIN_D5, false);
11   Sensors[0] = newSecretLabs.NETMF.Hardware.AnalogInput(SecretLabs.NETMF.Hardware.NetduinoPlus.Pins.GPIO_PIN_A4);
12   MotionLeds[0] = newMicrosoft.SPOT.Hardware.OutputPort(Pins.GPIO_PIN_D7, false);
13   MonitorZonesDelegate monitorZones = newMonitorZonesDelegate(MonitorZones);
14   MonitorMotionSensorDelegate monitorMotion = newMonitorMotionSensorDelegate(MonitorSensors);
15   //based on a post by Valkyrie-MT
17   Console.DEBUG_ACTIVITY("Setting NTP-time");
18   SetTime();
19   SdCardEventLogger.parseConfigFileContents(Alarm.User_Definitions.Constants.ALARM_CONFIG_FILE_PATH);
20   InitArrays();
21   Console.DEBUG_ACTIVITY(Microsoft.SPOT.Net.NetworkInformation.NetworkInterface.GetAllNetworkInterfaces()[0].IPAddress);
22   SdCardEventLogger.SDCardAccess();
23   new Thread(Alarm.ProtoScrewShield_LED.Blink).Start();
24   new Thread(Alarm.WebServer.startHttp).Start();
25   if (Alarm.ConfigDefault.Data.USE_PACHUBE)
26
27     Pachube.PachubeLibrary.InitPachubleLibrary(SdCardEventLogger.IsSDCardAvailable(), Alarm.ConfigDefault.Data.STORE_EXCEPTION);
28     new Thread(Pachube.PachubeLibrary.PachubeConnect).Start();
29
30   while (true
31
32     Debug.Print("Memory available: " + Debug.GC(true));
33     monitorZones();
34     monitorMotion();
35     Thread.Sleep(Alarm.Common.Alarm_Constants.ALARM_DELAY_TIME);
36
37

Main Methods

001 /// <summary>
002 /// Loops thru each alarm zone
003 /// </summary>
004 static void MonitorZones()
005
006   for (int i = 0; i < Zones.Length; i++)
007
008     int vInput = Zones[i].Read();
009     float volts = ((float)vInput / 1024.0f) * 3.3f;
010     string strZoneDescription = "N/A"//If zone description is not found on SD Card N/A is default description.
011     Console.DEBUG_ACTIVITY("Zone " + (i + 1).ToString() + ": Volts: " + volts);
012     //format:                //Zone number, voltage
013     Pachube.PachubeLibrary.statusToPachube = i == 0 ? (i + 1).ToString() + "," + volts : (i + 1).ToString() + "," + volts +"\r\n" + Pachube.PachubeLibrary.statusToPachube;
014     AlarmLeds[i].Write(volts >= 3);
015     //elapsed seconds
016     double eSeconds = stopwatchZones[i].ElapsedSeconds;
017     //elapsed minutes
018     double eMinutes = stopwatchZones[i].ElapsedMinutes;
019     Console.DEBUG_ACTIVITY("stopwatch[" + i.ToString() + "] = " + eSeconds.ToString() + " seconds");
020     Console.DEBUG_ACTIVITY("stopwatch[" + i.ToString() + "] = " + eMinutes.ToString() + " minutes\n");
021     if (volts >= 3 )
022
023       /*
024        Case #1:
025         !detectedZones[i] = not triggered before. This is the first time in this cycle and first email to send.
026        Case #2:
027         detectedZones[i] && eMinutes >= EMAIL_FREQUENCY = triggered before and time is up for sending another email.
028        */
029       if (!detectedZones[i] || (detectedZones[i] && eMinutes >= Alarm.ConfigDefault.Data.EMAIL_FREQUENCY))
030
031         if (Alarm.Common.Alarm_Info.zoneDescription.Count>0)
032
033           if(Alarm.Common.Alarm_Info.zoneDescription.Contains("Zone" + (i + 1).ToString()))
034
035             strZoneDescription = (string)Alarm.Common.Alarm_Info.zoneDescription["Zone" + (i + 1).ToString()];
036
037
038         string info = "Zone " + (i + 1).ToString() + " " + strZoneDescription;
039         stopwatchZones[i] = Stopwatch.StartNew();
040         detectedZones[i] = true
041         email.SendEmail("Alarm Trigger!", info);
042         Alarm.Common.Alarm_Info.sbActivity.AppendLine("<tr>");
043         Alarm.Common.Alarm_Info.sbActivity.AppendLine("<td><center>" + DateTime.Now.ToString() + "</center></td> ");
044         Alarm.Common.Alarm_Info.sbActivity.AppendLine("<td><center> Zone " + (i + 1).ToString() + "</center></td>");
045         Alarm.Common.Alarm_Info.sbActivity.AppendLine("<td><center>" + strZoneDescription + "</center></td>");
046         Alarm.Common.Alarm_Info.sbActivity.AppendLine("</tr>");             if (Alarm.ConfigDefault.Data.USE_PACHUBE)
047
048           //supress timer and update Pachube with new status
049           Pachube.PachubeLibrary.forceUpdate = true
050
051         if (SdCardEventLogger.IsSDCardAvailable() && Alarm.ConfigDefault.Data.STORE_LOG)
052
053           SdCardEventLogger.saveFile(DateTime.Now.ToString("d_MMM_yyyy--HH_mm_ss") + ".log", info, "Log");
054
055
056
057     else
058
059       detectedZones[i] = false
060
061
062
063 /// <summary>
064 /// Loops thru each sensor
065 /// </summary>
066 static void MonitorSensors()
067 {
068   for (int i = 0; i < Sensors.Length; i++)
069
070     int vInput = Sensors[i].Read();
071     float volts = ((float)vInput / 1024.0f) * 3.3f;
072     string strSensorDescription = "N/A"//If sensor description is not found on SD Card N/A is default description.
073     Console.DEBUG_ACTIVITY("Sensor " + (i + 1).ToString() + ": Volts: " + volts);
074     MotionLeds[i].Write(volts >= 3);
075     double eSeconds = stopwatchSensors[i].ElapsedSeconds;
076     double eMinutes = stopwatchSensors[i].ElapsedMinutes;
077     Console.DEBUG_ACTIVITY("stopwatch[" + i.ToString() + "] = " + eSeconds.ToString() + " seconds");
078     Console.DEBUG_ACTIVITY("stopwatch[" + i.ToString() + "] = " + eMinutes.ToString() + " minutes\n");
079     if (volts >= 3)
080
081       /*
082        Case #1:
083         !detectedZones[i] = not triggered before. This is the first time in this cycle and first email to send.
084        Case #2:
085         detectedZones[i] && eMinutes >= EMAIL_FREQUENCY = triggered before and time is up for sending another email.
086        */
087       if (!detectedSensors[i] || (detectedSensors[i] && eMinutes >= Alarm.ConfigDefault.Data.EMAIL_FREQUENCY))
088
089         if (Alarm.Common.Alarm_Info.sensorDescription.Count > 0)
090
091           if(Alarm.Common.Alarm_Info.sensorDescription.Contains("Sensor" + (i + 1).ToString()))
092
093             strSensorDescription = (string)Alarm.Common.Alarm_Info.sensorDescription["Sensor" + (i + 1).ToString()];
094
095
096         string info = "Sensor " + (i + 1).ToString() + " " + strSensorDescription;
097         stopwatchSensors[i] = Stopwatch.StartNew();
098         detectedSensors[i] = true
099         email.SendEmail("Alarm Trigger!", info);
100         Alarm.Common.Alarm_Info.sbActivity.AppendLine("<tr>");
101         Alarm.Common.Alarm_Info.sbActivity.AppendLine("<td><center>" + DateTime.Now.ToString() + "</center></td> ");
102         Alarm.Common.Alarm_Info.sbActivity.AppendLine("<td><center> Sensor " + (i + 1).ToString() + "</center></td>");
103         Alarm.Common.Alarm_Info.sbActivity.AppendLine("<td><center>" + strSensorDescription + "</center></td>");
104         Alarm.Common.Alarm_Info.sbActivity.AppendLine("</tr>");
105         if (Alarm.ConfigDefault.Data.USE_PACHUBE)
106
107           //supress timer and update Pachube with new status
108           Pachube.PachubeLibrary.forceUpdate = true
109
110         if (SdCardEventLogger.IsSDCardAvailable() && Alarm.ConfigDefault.Data.STORE_LOG)
111
112           SdCardEventLogger.saveFile(DateTime.Now.ToString("d_MMM_yyyy--HH_mm_ss") + ".log", info, "Log");
113
114
115
116     else
117
118       detectedSensors[i] = false
119
120
121
122 /// <summary>
123 /// Synchronize Netduino time with NTP Server
124 /// </summary>
125 public static void SetTime()
126
128   Extension.SetFromNetwork(DateTime.Now, new TimeSpan(-5, 0, 0));
129
130 /// <summary>
131 /// Initializes stopwatch and alarms/sensors arrays
132 /// </summary>
133 private static void InitArrays()
134
135   for (int i = 0; i < Alarm.User_Definitions.Constants.ACTIVE_ZONES; i++)
136
137     stopwatchZones[i] = Stopwatch.StartNew();
138     detectedZones[i] = false
139
140   for (int i = 0; i < Alarm.User_Definitions.Constants.MOTION_SENSORS; i++)
141
142     stopwatchSensors[i] = Stopwatch.StartNew();
143     detectedSensors[i] = false
144
145



Cosm, formerly Pachube, Alarm Console

Final Product

LCD and WiFi Internet Adapter
Alarm Panel with Netduino Plus, LCD and WiFi Internet Adapter



Comentarios comunidad Netduino

http://forums.netduino.com/index.php?/topic/4202-home-alarm-system-using-netduino-plus-homealarmplus-project/

Repositorio código fuente
https://github.com/ferraripr/HomeAlarmPlus

Video

YouTube video

Fuente Gilberto García
