Construya su propia consola de juegos con Orange Pi



RetrOrange Pi es es un sistema operativo completo que funciona sobre las placas Orange Pi sin fines de lucro.
Consiste en una configuración básica del Retropie con más núcleos Libretro encima previamente instalada una versión de Jessie Desktop Armbian incluye ademas una horquilla OpenELEC
Esta distribución se  ha  desarrollado y mantenido por Stevie Whyte y Alerino Reis con colaboración de Wang Matt.
RetrOrangePi es compatible con placas  equipados con CPU H3 y GPU Mali 400, es decir la mayoría Orange Pi, Banana Pi M2 +, Beelink X 2 y NanoPi M1. Se basa, como comentabamos en Armbian (Linux Debian 8) y RetroPie.

Además, a esta distribución de Linux , se incorporan otras herramientas orientadas a la emulación de videojuegos y entretenimiento  que  son realmente la potencia de este paquete.

RetroPie y Kodi son pues los núcleos del proyecto que seguramente llenarán las horas de entretenimiento a muchos usuarios de Orange Pi.



En cuanto a consolas emuladas, los usuarios de RetrOrange Pi podrán jugar a videojuegos de PlayStation, MAME, Nintendo NES, SNES, Dreamcast, PSP, Atari, Sega, Nintendo 64 o ScummVM entre otras muchas (unas 64  en total).

Para tener RetrOrange Pi, necesitamos una placa Orange Pi, una tarjeta microsd de al menos 16 Gb de capacidad y el sistema operativo RetrOrange Pi

Gran parte del software incluido en la imagen tienen licencias no comerciales. Debido a esto, vender una imagen preinstalada de RetrOrange no es legal, ni por supuesto  incluirlo en  un  producto comercial

Componentes  necesarios

Los componentes que necesitaremos para llevar a cabo este proyecto son los siguientes:

Montaje

Dada la dificultad obtener una carcasa a media , lo mas sencillo es imprimir  en 3D la caja que contendrá la Orange Pi. Un diseño muy sencillo y rápido es el siguiente  que podemos obtener de thinginverse   el cual esta adaptado perfectamente a la Orange Pi PC.

Este es el link correspondiente:https://www.thingiverse.com/thing:1565411

Otra vía  si no se dispone de impresora 3D es usar una caja de platico  y practicar los agujeros correspondientes para el modelo de orange pi  que vayamos a usar



IMG_20180325_123125[1]

Mandos

Para que la experiencia sea  completa  necesitaremos un mando compatible  Retropi System ,es decir un Mando genérico USB donde solo necesita conectarse a un puerto USB y este listo para funcionar.
Los mandos genéricos funcionan con la mayoría de emuladores pues los controladores son compatibles  con el original de SNES.

Por ejemplo este modelo funciona igual que el original tanto con la Raspberry Pi como la Orange Pi . El cable proporcionados  USB es de 1,5 metros y  sus botones son súper sensitivos y de alta precisión.
Las botones que incluye estos mandos   son :

  • Un botón «Start»
  • Un botón «Select»
  • Cruz de control de movimiento.
  • Cuatro botones A,,B,X,Y
  • Dos botones laterales de disparo

El modelo   descrito  tiene  un clásico diseño retro pero se adapta perfectamente a la mano y es relativamente económico ( dos mandos por menos de 9€).





El mando descrito (el  de las fotos) se puede conseguir en Amazon por unos 8€

Instalación  sistema  operativo

  1.  Debe descargar la imagen más reciente desde el sitio RetrOrangePi  la versión más reciente: RetrOrangePi 4.1  segun su placa :  Plátano Pi M2 + BeeLink X2 OrangePi Lite OrangePi uno OrangePi PC PC OrangePi + OrangePi + 2e OrangePi Plus/Plus2 Versión PAL de cero OrangePi Versión NTSC de cero OrangePi OrangePi cero Plus 2 H3 NanoPi M1(coming soon) OrangePi 2 (próximamente)VERSIÓN COMPLETA – SERVIDOR DE EUROPAPlátano Pi M2 +BeeLink X2OrangePi LiteOrangePi unoOrangePi PCPC OrangePi +OrangePi + 2eOrangePi Plus/Plus2Versión PAL de cero OrangePiVersión NTSC de cero OrangePiOrangePi cero Plus 2 H3OrangePi 2 (próximamente)NanoPi M1 (próximamente) (Debe descargar  de servidores mas cercanos al sitio de la descarga  y acorde  con la placa Orange Pi exacta que se tenga )
  2. Descomprimir la imagen  descargada  en el paso anterior . Idealmente lo mejor es  usar con el programa   7-Zip .
  3. Asegúrese de obtener un archivo con extensión .img. El tamaño del archivo es ~ 5GB por lo que se requiere una tarjeta SD de 8GB mínimo(idealmente al menos de 16GB).
  4. Formatear la microsd si es  que contiene otra versión o imagen antigua de sistema operativo por ejemplo con el programa SC Card Formatter
  5. Incorporar  la imagen flash obtenida al descomprimir en una tarjeta SD  usando el programa  Win32DiskImager







Configuración



  1. . Insertar  la tarjeta  en su  placa Orange Pi
  2. Conecte al menos un teclado usb o  un mando usb ( no es necesario conectar un teclado si va a insertar al menos un  mando USB)
  3. Conecte  mediante hdmi desde la Raspberry Pi a un TV o monitor
  4. Finalmente proporcione alimentación de 5v DC  a la   placa .Atencion!  ! tenga mucho cuidado con este punto !, porque algunos modelos no se alimentan mediante el microusb sino por un conector propietario  o bien desde el conector de expansión , eso sí también a 5V DC.
  5. Necesitamos obtener la dirección IP de la Orange Pi , por lo que dado que el comando ifconfig   puede fallar en esta distribución , lo más sencillo es  usar el programa Fing desde su smartphone o tableta.
  6. Tenga en cuenta que el terminal   y la OrangePi deben estar conectados a la misma red. Esta app , como se puede ver en la imagen de mas abajo , al actualizar el estado nos devuelve la IP de la RETRORANGEPI directamente:                                                                                                                                                                              Screenshot_2018-03-22-22-33-10-808_com.overlook.android.fing[1]
  7. Conociendo ya la dirección IP, y manteniendo encendido nuestra OrangePi, necesitamos un programa cliente FTP para conectar nuestro ordenador, donde tenemos nuestras ROMs listas para copiar, a RetrOrangepie. Existen numerosas aplicaciones para ello, como por ejemplo FileZilla,Winscp, etc

Notas :

  • La contraseña para conectar por FTP es usuario: root contraseña: orangepi
  • Atajos de teclado (excepto Dreamcast PPSSPP, LinApple, Commodore…)

    · Select + Start → salida juego
    · Select + derecha hombro → Guardar estado
    · Select + izquierda hombro → carga estado
    · Select + derecha → guardar ranura aumento
    · Select + izquierda → guardar disminución de ranura
    · Menú de SELECT + X → RetroArch
    · Select + B → reiniciar juego

Copiar ROMs a RetroOrangepie

Una vez la Orange PI tenga  el sw de RetroOrangepie funcionando  necesitamos instalar alguna ROM  de algún juego para  disfrutar de esta .

Las ROMs(es decir volcados de memoria de los juegos )    a pesar  de tener bastantes años y no tener un valor comercial concreto , al estar sujetas a derechos de autor , no deberíamos publicar las  urls’s para su descarga , pero si se ha comprado con alguno  de estos juegos se supone podríamos hacer  uso de estas debido a los años transcurridos. Dada su gran popularidad estos volcados son  muy fácil  obtenerlos  con una sencilla búsqueda en Google  (por ejemplo emuparadise es una referencia) .

Conociendo la dirección IP  obtenida con el Fing,  la manera mas sencilla  de copiar esas ROMs  es  manteniendo encendida nuestra placa  y  por supuesto teniendo la placa conectada a la red  , usar  un programa cliente FTP para conectar desde nuestro ordenador ( donde tenemos nuestras ROMs listas para copiar)  a la OrangePIe. Existen numerosas aplicaciones para ello, como por ejemplo FileZilla,WinScp, etc

Una vez abierta nuestra aplicación de FTP, necesitamos indicar una serie de parámetros para realizar la conexión:

  • Dirección del servidor (Server Address o Host Name): La dirección IP que hemos averiguado anteriormente  con el programa Fing.
  • Nombre de usuario (UserName): root
  • Contraseña (Password): orangepi
  • Puerto (Port Number): 22

Conectamos y aparecerá un árbol de directorios que comienza desde la ruta /home/pi. Desde ahí accedemos al directorio Retropie y después a roms. Aquí se encuentran todos los directorios disponibles para copiar ROMs. Simplemente debemos copiarlas desde nuestro ordenador al directorio que corresponda y listo.

Cada emulador busca sus ROMs en un directorio específico, por lo que el único secreto aquí es saber a qué destino debe ir cada ROM. Para saberlo, lo mejor es consultar la página correspondiente a cada sistema en el wiki de Retropie,pero en general es bastante sencillo pues  colgara de /home/pi/retropi/roms/ .

Así, por ejemplo, si deseamos copiar ROMs de Megadrive, entramos en su página del wiki y vemos que la ruta que corresponde es /home/pi/RetroPie/roms/megadrive, aunque en este caso también se puede usar la ruta /home/pi/RetroPie/roms/genesis.

En caso de ROMs para la Nintendo64 por ejemplo ,  la  ruta es /home/pi/retropi/roms/n64




PROBLEMAS :

  • En caso que la placa no parece arrancar, intente formatear su sd tarjeta con SDFormatter 4.0  (con ajuste de tamaño sobre) o, probar una fuente de alimentación diferente (real 2A) y una nueva sd (class10 original, recomendado), y por último pero no menos importante, asegúrese de conectarse su  TV es compatible con HDMI 720 (sin los adaptadores DVI)
  • En el primer arranque automáticamente se instala el sistema, cambia el tamaño de la tarjeta sd y en ocasiones se reinicia otra vez, asi que por favor sea paciente
  • Por defecto el nombre de usuario y contraseñas son: pi de usuario / contraseña pi / superusuario root / contraseña orangepi
  • Los emuladores ya están instalados, pero sólo aparecen en EmulationStation al agregar roms.
  • Para agregar ROMs, simplemente soltar archivos en la carpeta de la consola de /home/pi/RetroPie/roms/$, donde $CONSOLE es el nombre de la consola de destino, por ejemplo snes o arcade. Puede lanzar el escritorio de EmulationStation y enchufe una unidad USB con tus ROMs. Carpetas roms son también acciones de samba.
  • Debido a nuestra configuración personalizada, por favor no ejecutar ‘sudo apt-get upgrade’. Se pueden romper algunas cosas.
  • Las ROMs   a pesar  de tener bastantes años y no tener valor comercial al estar sujetas a derechos de autor , no podemos  publicar las  urls’s para su descarga , pero dado su gran popularidad es muy fácil obtenerlas  con una sencilla búsqueda en Google (por ejemplo emuparadise es una referencia) .



Una nintendo mejorada gracias a una Raspberry pi


Vermy   nos muestra como a veces como con un poco ingenio  ,tesón y muchísimo trabajo  se pueden crear cosas  increíbles, en esta ocasión  construyendo  una computadora de mano utilizando una Frambuesa Pi cero y un original DMG – 01 Game Boy .Es tan pequeña que Vermy, el autor de este proyecto, ha conseguido modificar una Game Boy original pero con un acabado realmente espectacular utilizando una Raspberry Pi Zero.

El cableado ,que muy pronto   vamos a ver , es una auténtica locura , pero desde luego   hasta que se enciende, exteriormente  no se  pude saber que es una Game Boy modificada ,gracias al gran trabajo de re-acondicionamiento de la vieja electrónica de los años 70   por la nueva de este siglo.

Realmente ademas de  usar la misma caja , ha aprovechado muchas de las partes como los pulsadores, cruceta, el jack de audio para los cascos y el altavoz interno.

Ademas  ,para dar mas realismo ,también  ha cableado de forma muy ingeniosa el cartucho original para alojar la micro SD de la Raspberry Pi Zero.



Veamos los pasos  básicos que ha seguido en su construcción:

En primer lugar se  usa la placa  de los pulsadores , usando el autor ​​cinta de cobre para agregar un par de almohadillas de botón extra . Dos tiras paralela ssuficientemente cerca de cobre son suficientes para que cuando la placa del botón haga contacto , se cierre la conexión.



pi1

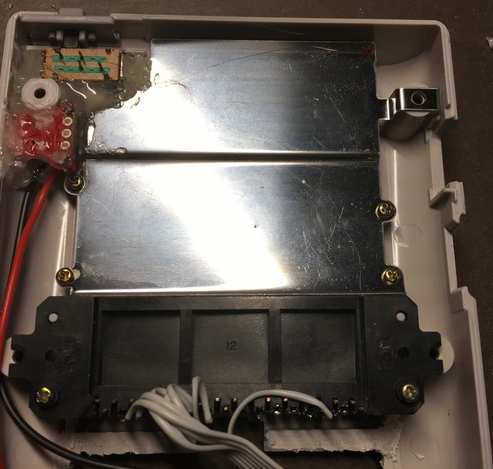

Ahora le toca el montaje del interruptor de alimentación y de carga micro USB que se muestra a continuación:



pi2

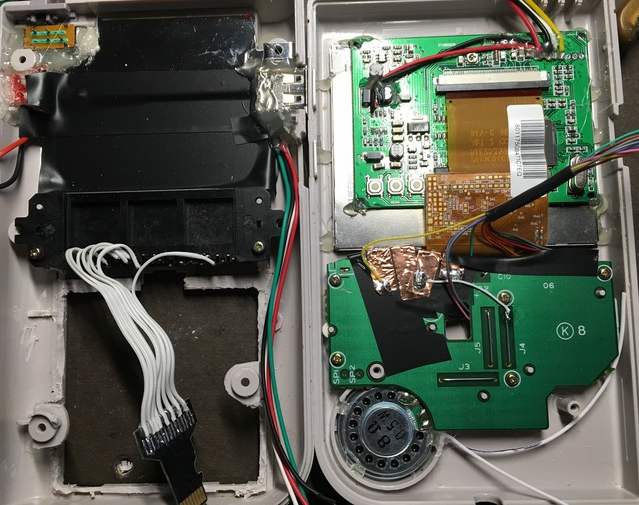

Se muestra el montaje de la  nueva  pantalla, la tarjeta de conexión   de los pulsadores( con las conexiones extra )   y el altavoz.



pi3

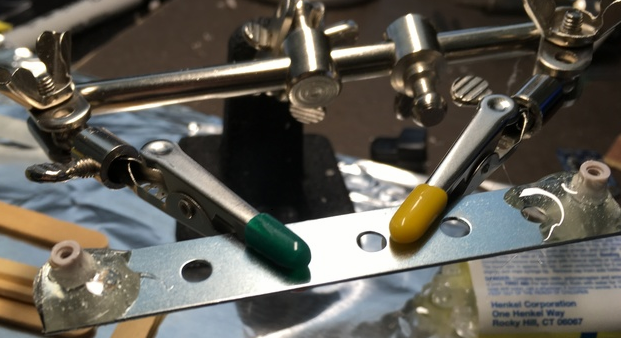

La pantalla seleccionada es lo suficientemente grande  por lo que el autor tuvo que quitar los topes  de los tornillos superiores . Se pega con epoxi para unir los topes de los tornillos originales a una pieza de metal que ha pegado a la caja por encima de la pantalla, por lo que todavía puedo utilizar los orificios de los tornillos originales,



pi4

Ahora toca el cartucho

Básicamente ha modificado un cartucho original de Game Boy para actuar como un adaptador de tarjeta SD para la Pi , para que pueda tener la misma satisfacción de poner un cartucho en la alimentación y en que lo haría en una Game Boy regular.

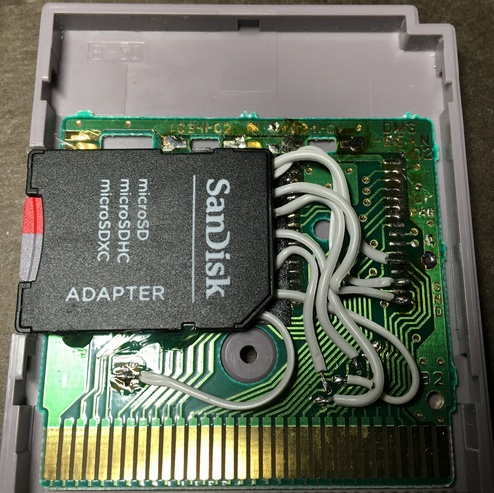

Podemos   ver el cableado del cartucho de juego modificado, donde desde lueho al cerrar  el cartucho desde luego no se nota para nada la modificaicon

pi5

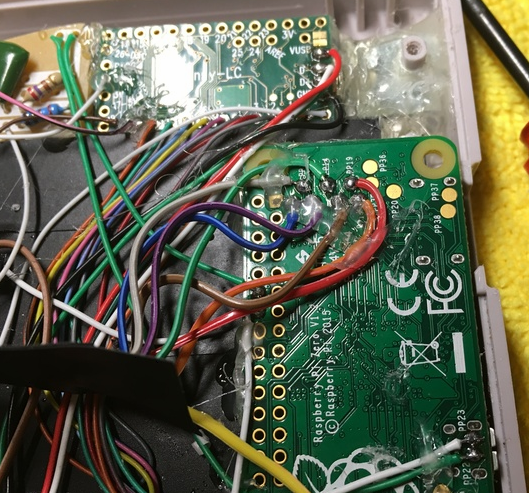

Ahora  viene el lío  , toca  cablear  el lector de  cartucho para los contactos  de tarjetas SD en la parte posterior del Pi cero .



pi6

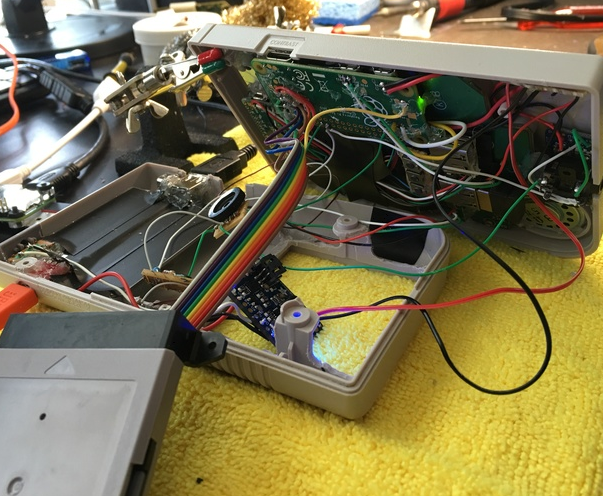

!Fin !  Sólo  toca arrancar el Pi a través del cartucho de tarjetas SD por primera vez …

pi7

¡Funciona! El autor descubrio  que cuando tuvo la carcasa cerrada  provocó que los cables del lector de tarjetas  presionasen  contra   el lector de tarjetas SD , lo cual demostro quue éste era bastante poco fiable . Como  falló al arrancar a veces , dando errores de lectura cuando se cargan grandes juegos, etc. añadió un poco de blindaje alrededor de los cables del lector de tarjetas SD , y sin entonces  quedo solucionado el problema.

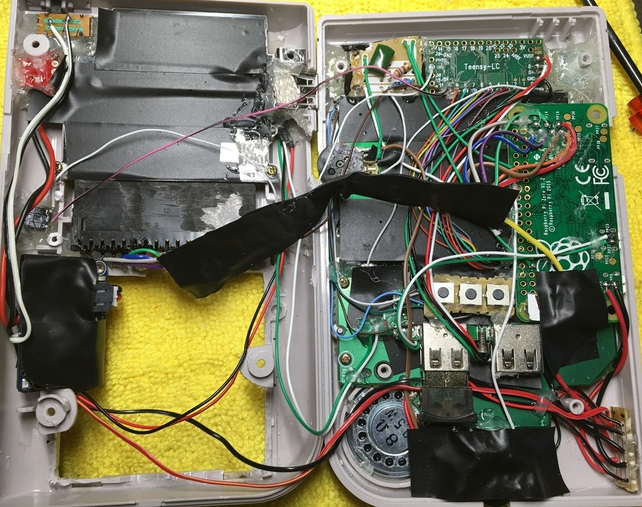

Ahora finalmente ,  toca montar todo  el conjunto:

pi8

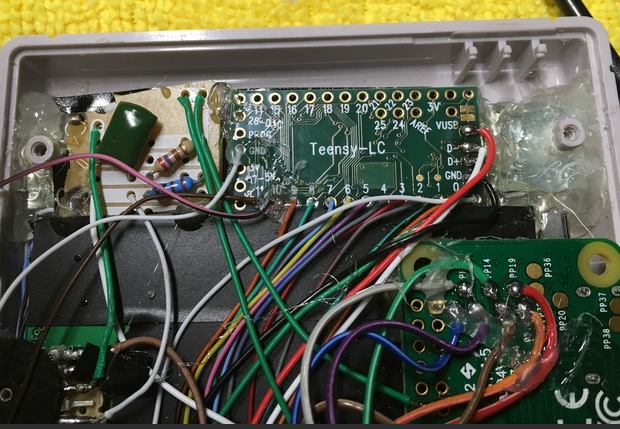

Se puede  ver los controles que están cableados hasta un Teensy LC , que solo se muestra como un teclado para la Pi .

pi9

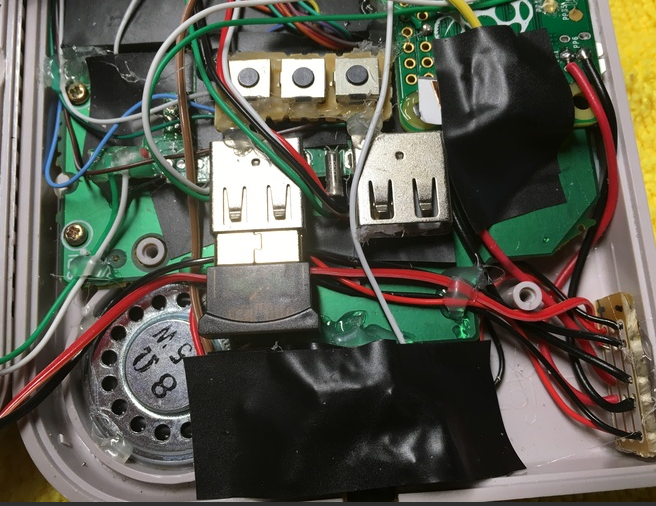

Vemos ahora el concentrador USB con adaptador Blutooth , con botones en la parte superior para controlar el brillo, el contraste y el color de la pantalla . pi10

!!Es  un trabajo realmente espectacular!!!   y que podemos ver en el video a a continuación:





Por cierto  , el autor  tambien ha creado  un canal para  las  dudas sobre su contrucción  y funcionamiento en   Reddit

Fuente aqui
