Como reparar un mini altavoz


Los años 80 marcaron todo un hito en cuanto a movilidad en el mundo de la tecnología de consumo. ¿Quién no recuerda esos primeros  wolkman   , los potentes radiocassete alimentados a pilas   o  incluso las  primeras televisiones portátiles? Pues en efecto  gracias a la miniaturización de la electrónica  ,la  optimización de los diseños y a la mejora del   consumo eléctrico,   por fin  fue posible  dar movilidad a la electrónica domestica  para disfrutar de esta en cualquier zona o  lugar

En efecto puede parecer anacrónico echarnos 40 años atrás pues hoy en dia  el  panorama ,como sin duda amigo lector sin duda conocerá , es bien distinto pues  usamos  smartphone , tablets, ordenadores  o incluso TV inteligentes   para escuchar nuestra música favorita  con una calidad incluso similar a  los altos estándares HIFI   que tan de moda se pusieron en  aquellos tiempos . No obstante a pesar de   todo estos nuevos dispositivos ,  no significa que no podamos contar con altavoces portátiles de calidad de todos los tamaños o funciones que se nos puedan ocurrir,  pues sin duda la tecnología  ha avanzado   y mucho también en esta cuestión  ya  que tenemos que entender que existen tantas formas distintas de disfrutar de una buena sesión musical como de personas hay en este planeta por lo que habrá personas que  quieran un altavoz pequeño y sencillo para disfrutar de su música de la forma más cómoda y simple, y, en el otro extremo, habrá quien prefiera una bestia ostentosa con la que ambientar una gran fiesta, incluso a golpe de voz gracias a un micrófono. Ademas  tampoco debemos olvidar a los amantes de los efectos de luz o a los puristas de lo estético.





Muchas firmas se animan a lanzar multitud de altavoces portátiles al mercado dentro de todo tipo de rango de precios, calidades y enfoques, así que no está de más dar una visión genérica  para    ver el interior de uno de los altavoces más difundidos  procedentes del mercado oriental   ( y que podemos encontrar ahora mismo en Amazon ) , de modo que a  cuando deje de funcionar  dado su bajo coste  antes de desacharlo  podamos  intentar repararlo

El modelo que vamos  a ver  es el  MusicMan MA 3431  que cuenta con un amplificador de estéreo 3w x2 RMS, lector de unidad flash USB y Micro SD TF (hasta 32GB). También cuenta con radio FM estéreo una  entrada de  Line-in/AUX  mediante in jack de(3,5 mm/analógico

Para funcionar el MusicMan MA 3431 cuenta con una batería de litio de  600 mAh que en teoría debería ofrecernos  un  ttiempo de reproducción  de unas ~ 6 horas  con un tempo de carga de  unas ~ 4 horas  a  traves de un conector  de 5v DC

Por supuesto ,como otros productos orientales ,  este popular modelo lo veremos en un sinfín de marcas  ( y por supuesto colores) pero  tanto el armazón de aluminio , como la electrónica del interior son las mimas







Este  reproductor  suele funcionar bastante bien ,pero   con el uso  hay partes  que poco  a poco dejaran de responder  como son la batería , el conector de  carga , el circuito de carga de la batería, el interruptor de encendido y por supuesto  en ultima instancia la placa de control o los altavoces.

Si el reproductor  ya ha pasado la garantía , y  no nos funciona o se apaga a los pocos minutos con la batería recién cargada es sinónimo  de problemas en  la alimentación a la placa ,para lo cual se hace necesario desmontarlo  para averiguar el motivo del problema

En primer lugar soltaremos los altavoces de los lados  que van a presión ( utilice una herramienta de plástico de las usadas para desmontar los móviles)  y acto seguido nos toca desmontar la placa madre , la cual , como podemos ver en la imagen de abajo ,  va sujeta simplemente con dos tornillos



Para quitar  estos , en el lado  del plástico del testigo  de carga quitaremos la pegatina  que oculta las cabezas de esos  dos tornillos y  ya podemos proceder a  aflojar  estos  , lo cual hará que se suelte el embellecedor del conector USB de la cara opuesta.







Ahora  ya tenemos la placa con los dos altavoces   y la batería que despegaremos del armazón .



En la placa se observan claramente  ,los pulsadores de control en el extremo superior . Es de destacar  también a  ambos lados de la placa  los dos pequeños amplificadores de audio junto     con las conexiones de los dos altavoces . El conjunto se completa  con el circuito de audio en el centro   y abajo junto los jack el circuito de carga de la batería

En primer lugar  mediremos con un polímetro en los extremo de  la batería , lo cual en este caso  nos da unos 4.06V , lo cual  debería ser suficiente para que reaccionar el circuito por lo que lo siguiente a revisar es el interruptor general  que esta cerca del lector de microsd.

Si el circuito sigue sin responder, otra opción interesante es descartar la batería ,  por si esta  no tuviese  suficiente carga, Para ello,  podemos intentar  alimentar  con una fuente de laboratorio  a través del propio conector de la batería  a ver si reacciona el circuito.

En caso afirmativo ya sabe que probablemente sea la batería y/o el propio circuito  de carga , por lo que podría  añadir una nueva  batería ( no olvide respetar la polaridad) , pero otra opción mas barata y que mejorara las prestaciones es optar por una powerbank , por lo que si lo desea puede  realizar una sencilla modificación

Tanto si no desea cambiar la batería como si  confirma que falla el  circuito de carga o el propio de alimentación , una opción si no necesitamos alimentarlo con la batería interna   es “hackear”  la  propia placa  para alimentarlo directamente con 5V DC ,  lo cual por cierto dada su diseño no era posible ( es decir no permite reproducir música y ademas cargar la batería)

Para esta pequeña modificación podríamos usar un conector micro usb y fijarlos a la caracas  , pero es mucho mas sencillo optar por un cable usb reciclado al que cortaremos por el otro extremo s de modo que solo queden los cables  rojo  y negro

En la placa  tomaremos el cable negro del conector de la batería    al cable negro del cable USB   para  la alimentación exterior

En cuanto al punto de entrada de +5V , este  se ha obtenido  por ingeniería  inversa   y esta justo a la salida del circuito de carga a la izquierda del led indicador de carga  y unos mm  por debajo  como se puede ver en la imagen  , y que conectaremos  al cable rojo del cable USB para  la alimentación exterior.





Con esta  pequeña  modificación usando un cable usb para alimentar el reproductor  toca probarlo enchufando este nuevo cable a una fuente de 5v  con salida USB





Comprobado el funcionamiento  toca volver a montar la placa en el centro de la carcasa de aluminio



Una vez coloquemos uno los altavoces observaremos  que necesitamos un agujero donde pueda pasar el nuevo cable usb de alimentación  por lo que con una lima justo  en unos de los bordes practicaremos  una pequeña canaladura para poderlo llevar al exterior .

Finalmente colocaremos el segundo altavoz  y habremos terminado de modificar este  estupendo reproductor añadiendo ademas una nueva funcionalidad   que antes su diseño  no permitía ,  pues podrá ser alimentado por powerbank   o por simples cargadores usb   de 5v  de forma indistinta

En la foto podemos  el aspecto de este MusicMan MA 343 1    tras la modificación





Anuncios

Pequeña mejora para minialtavoz


Como muchos lectores habrán apreciado han proliferado,  a un coste ínfimo ,  pequeños altavoces  con batería  y reproductor de mp3 incorporados  incluso soportando  la mayoría bluetooth   y   radio FM

Estos  altavoces son  de  tamaño compacto   y portátiles de aspecto metálico en un tamaño mini, ofreciendo sonido de audio de buena calidad  con graves profundos   gracias sobre todo  a los  chip de audio  ( en su mayoría  usan el chip Avera AC4603)

Entre sus cualidades destacan  su conectividad universal pues  suelen  equiparase  con la tecnología Bluetooth 3.0 + EDR superior a 33 pies, compatible con la mayoría de los dispositivos habilitados para Bluetooth, como teléfonos, tabletas, MP3, vídeo y computadora, soportando  casi todos multi-función ,  es decir   ayuda inteligente    basada en  voz   ( eso  si en perfecto ingles)

Al arsenal de bondades de estos dispositivos  hay que añadir   soporte de micro-sd   e incluso usb  nativo  (en algunos modelos) , lo que  quiere  decir  que podemos añadir nuestra música en archivos mp3    en la   TF o en una  unidad  USB extraible  para poderlos  reproducir  directamente desde el propio  mini-alatavoz   , Por   ultimo adema de la función de reproducción  de mp3, se añade   la función de radio estéreo via AUX FM , la entrada  auxiliar    y por micrófono incorporado   para el teléfono de manos libres que llama.

Asimimo mucho presumen de Long Playtime, es decir sólo necesitan  2 horas para cargar completamente, pero puede proporcionar hasta 4 horas de tiempo de juego, diviértete con su familia y amigos

Estos altavoces, por su bajo precio ,son propensos  a diferentes mejoras:

  • Aprovechamiento de las leds indicadoras de estado ( suelen ir ocultos tras la batería)
  • Salida de audio ( usando las conexiones de los dos altavoces
  • Mejora batería  ( cambiando la batería   por una de mayor capacidad)
  • Cambio ubicación batería ( para eliminar tapa)
  • Mejora altavoces ( por ejemplo conectando otros altavoces fuera de la carcasa)
  • Aprovechamiento parte reproductor mp3
  • etc



En esta ocasión   vamos  a proceder reubicar la batería   y  proceder  al  aprovechamiento de las leds indicadoras de estado  pues en la mayoría  de los modelos  suelen ir ocultos tras la batería: el led de power ( rojo ) y el de reproducción (azul)

Para llevar  la tarea lo primero es desmontar la tapa de la batería:

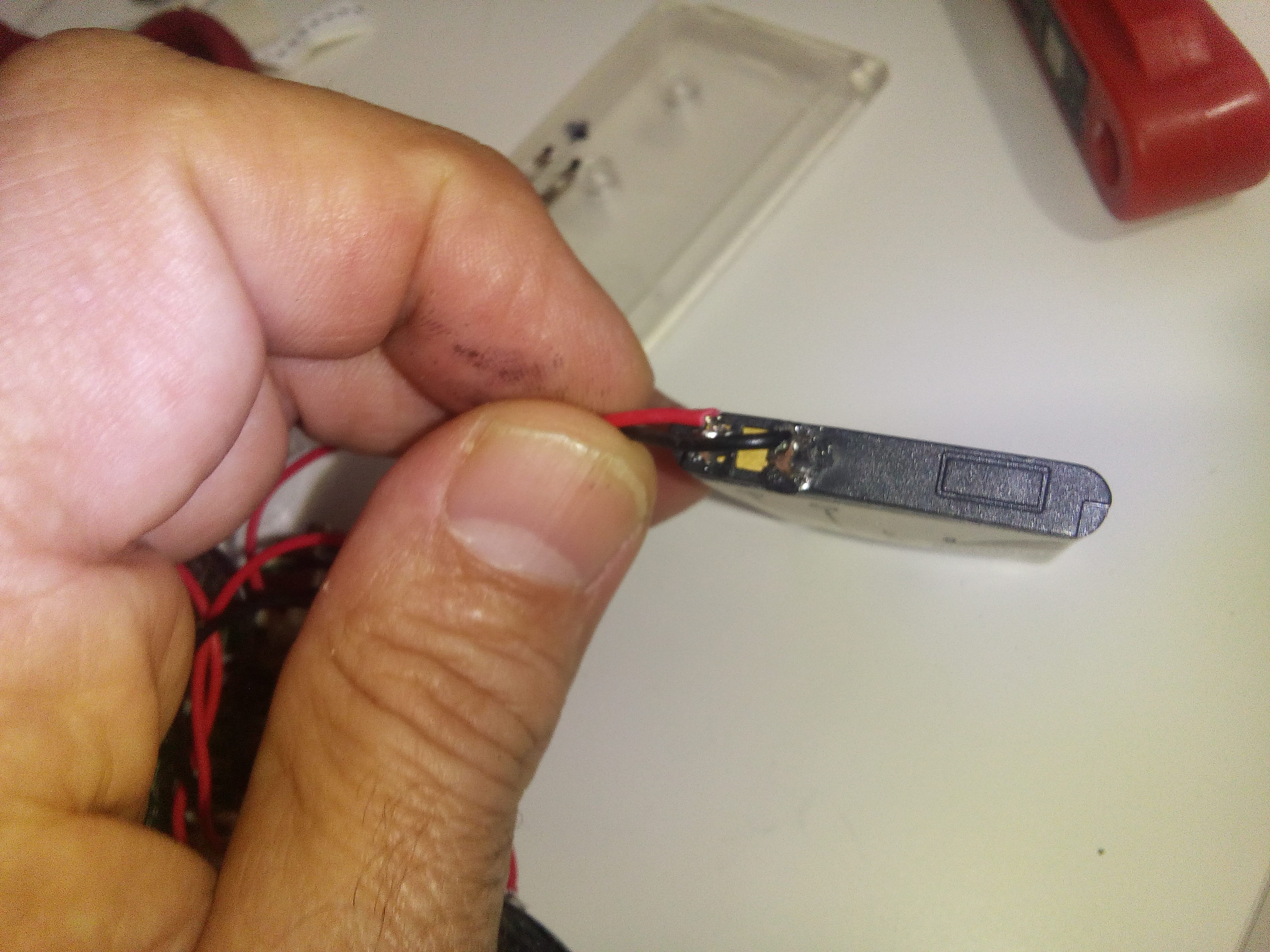

Debemos usar las conexiones de alimentación  hacia la tapa para soldarlas directamente sobre la batería  con cuidado de no equivocarnos

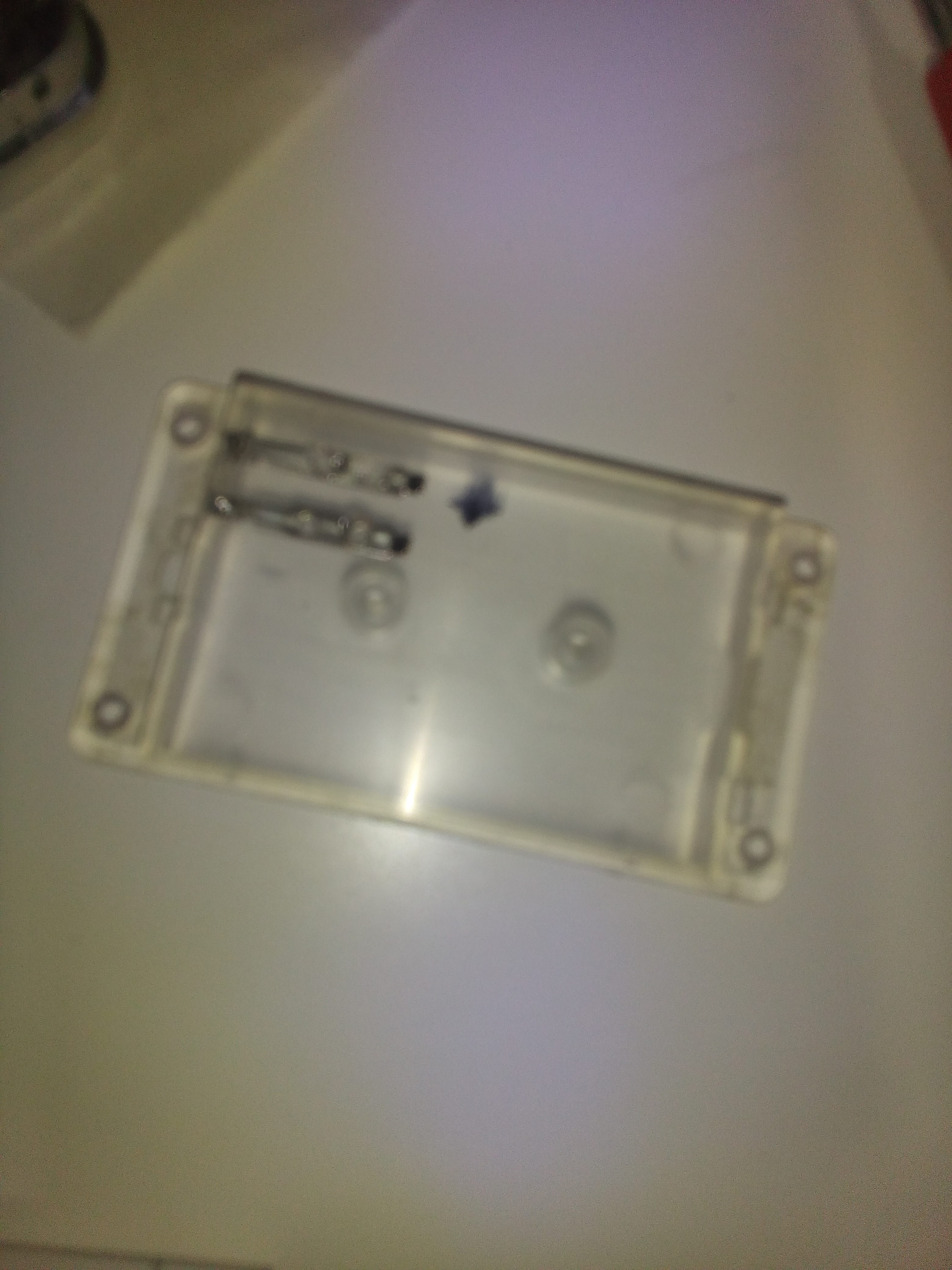

Habrá que eliminar un poco los contactos para que pegue la soldadura:

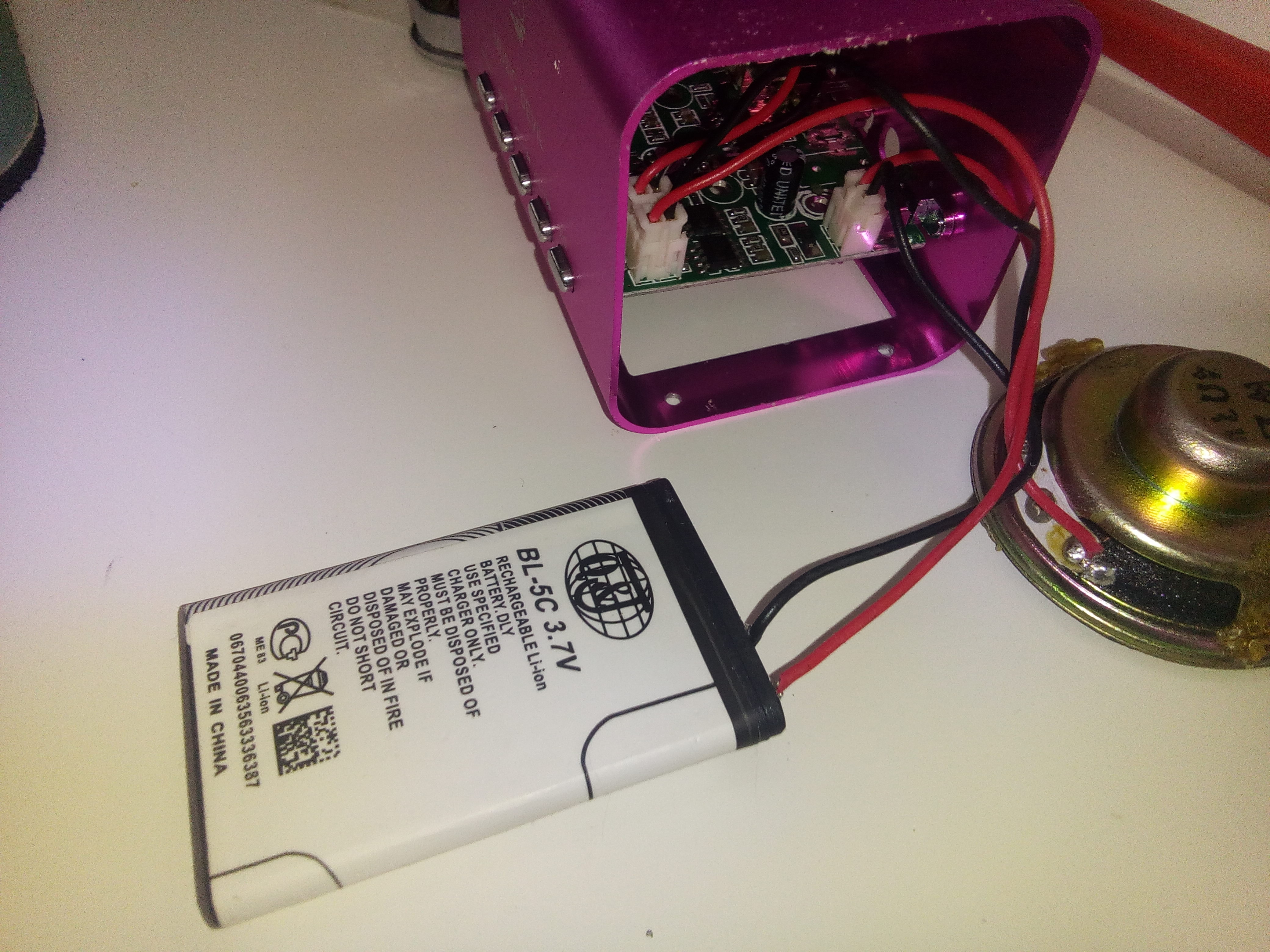

Ahora se trataría  de probar el funcionamiento normal  con la batería cambiada de ubicación

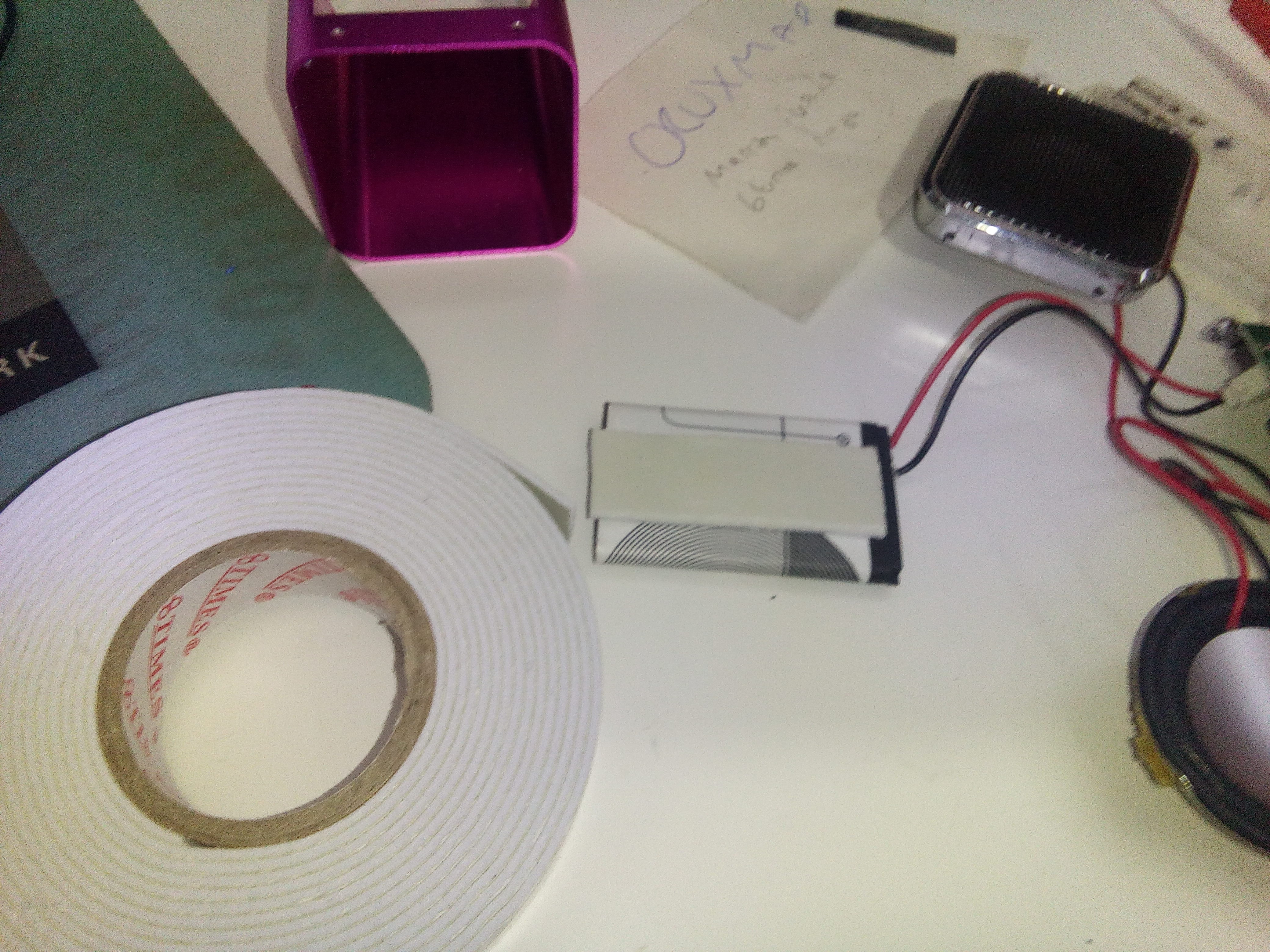

Probado  el  dispositivo, pegaremos cinta de doble cara sobre la bateria


Ya solo queda colocar la batería , los altavoces   y cerrar la tapa que ahora quedara sin conexiones.

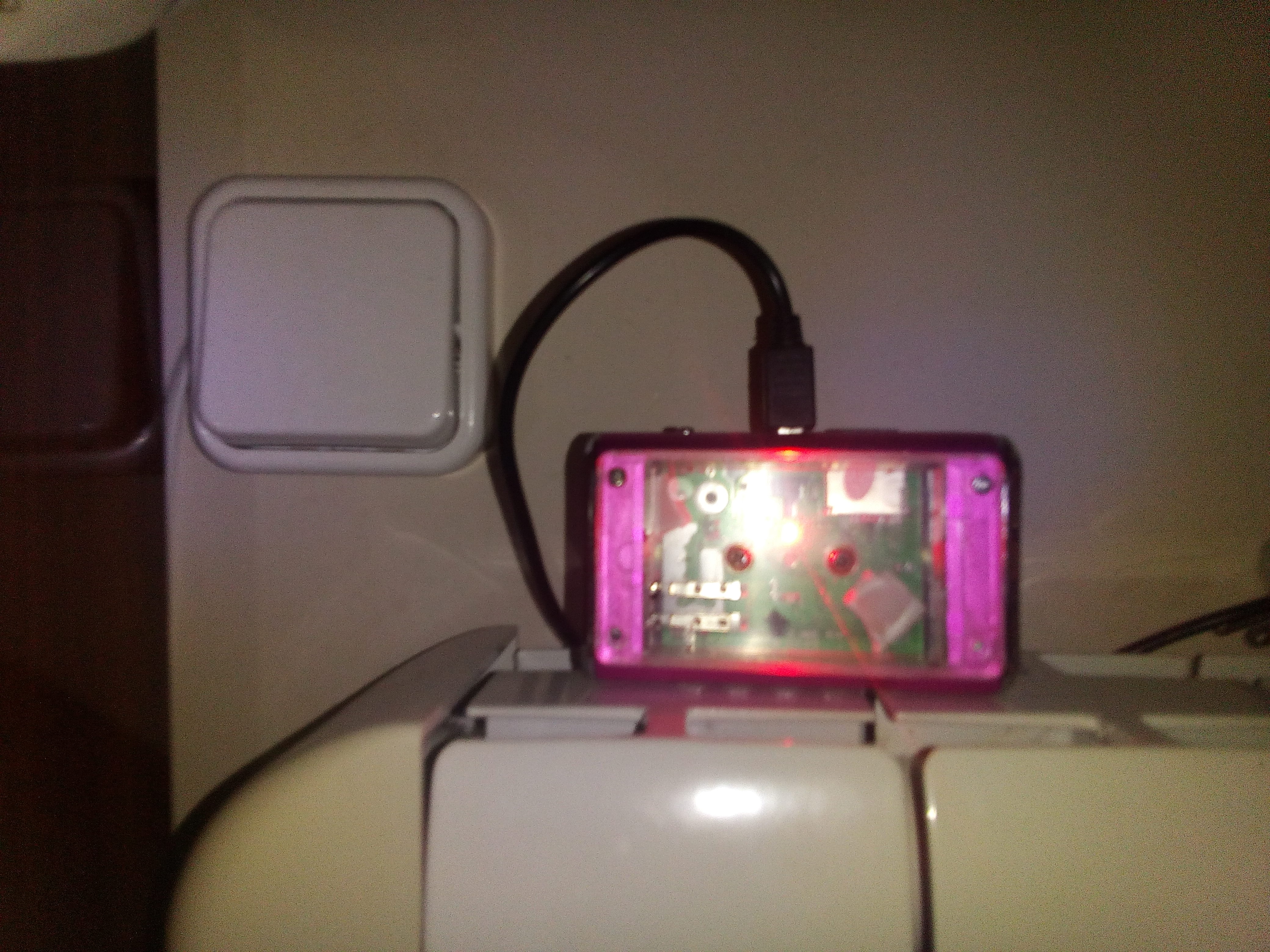

Por ultimo  cerrado el conjunto   queda ya solo queda  probar el funcionamiento  donde como se puede apreciar los dos leds quedan completamente visibles;
