Primeros pasos con un oscilocopio de 50€


No hay ningún aficionado  a la  electrónica  que tarde o temprano termine  adquiriendo un osciloscopio para su uso personal  bien comprándo uno  del tipo “profesional” , lo  cual suele ser  una alta inversión,   o bien montándoselo uno mismo.  Es evidente  que dado el menor coste  de  montárselo por  uno mismo    esta puede ser una buena opción para  la mayoría de los  amantes de la electrónica,  bien usando diseños  de otros  aficionados   como hemos comentado en este blog o bien  adquiriendo todos  los componentes en forma de kit (disponibles incluso en Amazon  ).  Si bien es cierto que montarse un osciloscopio puede ser una labor interesantee desde el punto de vista didáctico , es posible que el usuario  pueda sentirse decepcionado tanto por la complejidad  de su montaje   como por la manejabilidad  y precisión  ,del resultado  de cara  a usarlo  como un instrumento de medida de uso  cotidiano
Kuman DSO112 Pocket oscilloscope with 2.4″ TFT touch screen color display , two clip probes and battery included by JYE Tech es un osciloscopio de bolsillo con pantalla a color y panel táctil de muy bajo coste(<60€) que se puede comprar en Amazon  e incluso en portales chinos

Lo que distingue a este modelo  de otras  propuestas , ademas de su innegable buen precio , es  su facilísima utilización gracias a su pantalla táctil  que se maneja simplemente  tocando  y deslizándose sobre la pantalla.

En este osciloscopio  casi todo es auto-enseñanza, pues ha sido diseñado específicamente para estudiantes y aficionados, constituyendo  una muy buena  aproximación al  uso de los osciloscopios.

oscilos
El  tamaño  es ideal pues encaja perfectamente en la palma al ser de bolsillo ,de modo que este pequeño puede hacer mucho más de lo que piensa a pesar de sus dimensiones:este  aparato  ofrece alta sensibilidad (5 mV / Div),  alta precisión y bajo ruido , lo que los convierte en una herramienta útil para visualizar  cualquier tipo de señal lógica .

El LCD es de 2,4 pulgadas a color TFT (320 x 240 en la resolución),y el conjunto  puede alimentarse  con una batería de Li-ion 1200mAh (opcional), conteniendo ademas en su interior  un  cargador inteligente … lo cual todo esto se suma a  una gran comodidad en el uso.

Por cierto, dicha  batería de ayuda ,permitirá  hacer  mediciones  en movilidad aisladas  la cual le permitirá usarla  durante   más de 2 horas alimentados únicamente  con la batería interna



Las principales características  del DSO112:

  • Ancho de banda analógico: 0 – 2 MHz
  • Velocidad de muestreo: max 5Msps
  • Sensibilidad: 5 mV / Div – 20V / Div
  • Sensibilidad de error: <5%
  • Base de tiempo: 1US / div – 50 s / Div
  • La longitud de registro: 512/1024 puntos
  • Generador interno de señal de prueba con frecuencia múltiple modificable
  • Conexión USB
  • Subida de los datos brutos capturados como archivo CSV
  • Batería / USB con alimentación



Si se  decide   a comprarlo, antes de empezar a usarlo  , tenga especialmente cuidado con los siguientes puntos:

  •  Si se instala  una batería en su interior ,la tensión de la batería debe estar dentro del margen de 3,7 – 5 V (de hecho si es nueva de hecho se recomienda  al menos un carga de 10 horas) .
  • La máxima tensión de entrada sin sonda atenuadora es 50 Vpk
  • No trate de medir la tensión de la red de ca (220-240V AC)   en vivo directamente  sin una sonda reductora.

Operaciones básicas

1-Alimentación

  •  DSO112 puede ser alimentado por una batería  de  3.7V 1200mAh Li-ion  que no  va incluida ( sólo incluyen el conector)
  • DSO112 también puede ser alimentado externamente por el conector micro  USB (la  fuente de alimentación externa no debe exceder de 5V), por lo qeu a afectos practicos puede usar cualquier cargador usb que tenga en el cajón en desuso   si es posible de buena calidad

2. Encender / Apagar
Para  encender  el osciloscopio   pulse brevemente el botón [P] , es  decir el botón central     y arrancará el DSO112.
Para  apagado hay tres maneras de apagar la unidad:
1) Entrar en el menú y tocar el botón de  Pwr Off
2) Mantenga pulsado el botón [P] durante unos 3 segundos bajo si esta en funcionamiento de muestreo
3) Mantenga pulsado el botón [P] durante unos 15 segundos en cualquier estado.



3. Conexión a la señal que desea ver

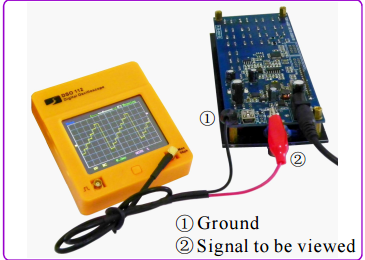

Para probar el osciloscopio , una vez que este encendido ,simplemente  conecte  el  DSO112 y conecte  el clip negro  a la señal de referencia (masa) del circuito bajo prueba. El clip rojo
debe ser conectado al punto de interés y el osciloscopio presentara en pantalla automáticamente la señal sin mas ajustes.

prueba2
Si no tiene  ningún circuito para probar  también  puede hacer  una comprobación rápida del mismo gracias al generador de señal de pruebas incorporado. Puede comprobar rápidamente el funcionamiento de alcance  simplemente conectando entre si  la conexión de la señal de prueba con  la entrada del osciloscopio  respetando las bornas ( rojo con rojo  y negro con negro)

Como consejo , un buen ejercicio de aprendizaje  consiste en probar con  las diferentes frecuencias  de la señal de pruebas  disponibles: 1hz, 10hz ,100 Hz,  1khz, 10khz,100khz,1 Mhz  ,lo cual le ayudará  a familiarizarse con el osciloscopio .

La opción de  cambiar al frecuencia de la señal de prueba se accede  pulsando en  Menú, opción ” Test Sig”  , seleccionar   la frecuencia (1hz, 10hz ,100 Hz,  1khz, 10khz,100khz,1 Mhz  )  y aceptar con el botón “Done

prueba



4-Uso del osciloscopio

Básicamente  hay 4 menús disponibles de ajustes a los cuales se accede desde la pntalla principal

El menú general se accede pulsando en la esquina superior izquierda :

menu

A continuación   resumimos  las funciones mas importantes de dicho menú:

  • Vopos Cal  : sirve para alinear indicador de VPO a 0 V rastro. observaciones:10 – 30 mV diferencia restante es normal y no lo hace afectar al rendimiento.
  • Save WF:  Guardar los datos capturados de forma de onda en la memoria EEPROM interna. Los últimos datos capturados se guardarán independientemente de esta función es
    ejecutado en un estado de ejecución o Hold estado.
  • Recall WF: Recuperar los datos guardados de forma de onda de la EEPROM. Los parámetros utilizados para los datos también se pueden recuperar.La forma de onda recuperada siempre se muestra en el estado de espera.
  • SendData: Enviar datos de forma de onda a través de la conexión en serie (COM virtual  puerto USB). Los datos capturados justo antes de este la función se ejecuta será enviado.
  • Default :Recuperar los valores iniciales para diversos parámetros. Pulse el botón [P] en ​​la pantalla de configuración también se llevará a cabo la misma función.
  • Test Sig. En la pantalla aparezca “frecuencia de la señal de prueba” en la prueba frecuencia de la señal se puede cambiar.
  •   /T :Girar el cursor DT de encendido / apagado.
  • /V:Girar el cursor  DV de encendido / apagado.
  • Vavr  :Girar Vavr (tensión media) de lectura de encendido / apagado.
  • Vpp : Girar Vpp (voltaje pico a pico) de lectura de encendido / apagado.
  • Auto off  :Permite mostrar la pantalla “Tiempo de apagado automático” en el auto tiempo de apagado puede ser seleccionado. Consejo: Para tocar el panel resistivo con uña del dedo tendrá mejores efectos el tiempo de apagado automático se ajusta a 2 minutos en la fábrica defecto.



Ahora veamos el menú de   sensibilidad  y acoplamiento.  Este menú se accede  en el menú mv de la parte inferior de la izquierda de la pantalla en modo muestreo

Como podemos ver se puede ajustar la sensibilidad desde 5mv  hasta 20V  y el acoplamiento puede ser corriente continua (DC)  ,corriente alterna (AC)  o masa (GND)

sensibilidad



En el menú central inferior (ms)  esta disponible el Menú de selección    de base de tiempos donde se  puede seleccionar desde 1ms  hasta 5 segundos

base de tiempos

En el menú AUTO por ultimo están disponibles  las opciones de selección del disparador (trigger)  y los menús de slope y posición

trigger

  • Tocar y desplazarse verticalmente dentro la mitad derecha del panel para cambiar nivel de activación .
  • Select trigger mode, trigger slope, and trigger position



Pare terminar  se congela la imagen pulsando el botón  Hold marcándose así en la pantalla ( Alternativamente [P] puede ser utilizado para entrar / salir estado HOLD)

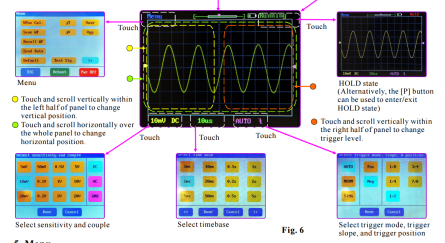

Es importante ademas las dos consideraciones siguientes:



  • Tocar y desplazarse verticalmente dentro la mitad izquierda del panel para cambiar posición vertical
  •  Tocar y desplazarse horizontalmente sobre todo el panel para cambiar posición horizontal.

uso del osci







Especificaciónes

Vertical
  • Número de canales: 1
  • Ancho de banda analógico: 0 – 2 MHz
  • Sensibilidad: 5 mV / Div – 20V / Div
  • Sensibilidad de error: <5%
  • Resolución: 8-bit
  • Impedancia de entrada: 1 M ohmios
  • Tensión de entrada máxima: 50Vpk
  • Acoplamiento: DC, AC, GND
  • cursores de medida de tensión disponibles
  • Auto-medición de Vavr y Vpp
Horizontal
  • Max en tiempo real Frecuencia de muestreo: 5Msps
  • Base de tiempo: 1US / div – 50 s / Div
  • Longitud de registro: 512 y 1 024 variables
  • cursores de medida de tiempo disponibles
Triger
  • Modos de disparo: Auto, Normal, Individual
  • Tipos de disparo: Rising / flanco descendente
  • Disparador Posición: 1/8, 1/4, 1/2, 3/4, y 7/8 de tamaño de búfer

Generador de señales de prueba

  • 8 freqencies de 1 Hz a 10 MHz seleccionable.
  • 3,3 V de amplitud fija
Otras características
  • Excepto forma de onda capturada en la EEPROM y recuperar después de un corte de energía
  • Sube forma de onda como archivo CSV
  • Conexión USB para transferencia de datos y la actualización del firmware
Monitor
  • 2.4 “TFT LCD a color con resolución 320 x 240
Fuente de alimentación
  • 3.7V Li-ion / USB
  • Corriente de alimentación: 300 mA @ 3.7V (retroiluminación LCD ON).
  • Cargador incorporado
Físico
  • Dimensiones: 80mm x 70mm x 18mm
  • Peso: 85 gramos (sin incluir cables)

En un post posterior veremos  funciones avanzadas  y el mantenimiento del equipo asi como hacer actualizaciones de l firmware . Mientras tanto , si le interesa puede mirar el foro soporte técnico   de porducto en la web del fabrciante aqui



Si le interesa este osciloscopio digital con pantalla tactil    en Amazon puede adquirirlo pulsando en el siguiente enlace:Kuman DSO112 Pocket oscilloscope with 2.4″ TFT touch screen color display , two clip probes and battery included by JYE Tech

Por fin osciloscopios a precios de multimetros


No hay ningún aficionado  a la  electrónica  que tarde o temprano termine  adquiriendo un osciloscopio para su uso personal  bien comprándo uno  del tipo “profesional” , lo  cual suele ser  una alta inversión,   o bien montándoselo uno mismo.  Es evidente  que dado el bajo coste  de  montárselo por  uno mismo,    esta puede ser una buena opción para  la mayoría de los  amantes de la electrónica  bien usando diseños  de otros  aficionados   como hemos comentado en este blog o bien  adquiriendo todos  los componentes en forma de kit (disponibles incluso en Amazon  ).

Si bien es cierto que montarse un osciloscopio puede ser una labor altamente gratificante desde el punto de vista didáctico , es posible que el usuario  pueda sentirse decepcionado tanto por la complejidad  de su montaje   como por la manejabilidad  y precisión  ,del resultado  de cara  usarlo  como un instrumento de uso  cotidiano

Estudiemos  en este post ambas opciones  sobre todo por si esta pensando en adquirir un osciloscopio   y no sabe decantarse por una u otra opción



scope2



Montaje de un osciloscopio en forma de kit

Por unos 38€  en efecto es posible adquirir un kit en Amazon  que de completarlo   siguiendo las sencillas  instrucciones conseguiremos  un osciloscopio  de buen calidad  cuya  velocidad máxima en tiempo equivalente de muestreo (señal repetitiva) es de  20MSa / s  ,con una velocidad máxima de muestreo en tiempo real – 2MSa / s  ,resolución – 8 bits (longitud del registro – 256 bytes  y  un ancho de banda analógico de  1 MHz

Este osciloscopio   dispone de los modos de activación Auto / Normal / Sencillo  prácticos para la captura instantánea de onda. Puede seleccionar fuente de geometría interna / externa,y  activación de picos de ascenso y caída .También la activación de salida  esta disponible, haciendo  que sean posibles secuencias de ondas para hacer capturas multicanal. Asimismo puede  observar las ondas antes de la activación (demora negativa).

Este kit tiene la parte  “difícil de instalar”,es decir los componentes  SMD ya montados dejando al constructor la labor de instalar el resto de componentes en su mayoría a través de orificios soldándolos después. Nada es muy difícil  de montar  pues, aunque se recomienda un buen soldador de  punta fina,ésto esta muy justificado sobre todo para  soldar  las conexiones de los interruptores que están  muy próximos entre sí.

scope



Este kit  esta pensado para montarlo  sobre  tres  placas :un panel  frontal mecanizado con  los nombres  de los mandos para  ofrecer  un aspecto semiprofesional ,el propio PCB  donde  van los componentes   y finalmente un PCB   posterior de protección  del conjunto. Si bien en el caso del tercer   PCB suministrado  hace un trabajo razonable de protección de la placa de componentes  si se colocan en un banco de trabajo desordenado ,  quizás  se hecha en falta que  no haya protección en los  4 laterales, razón por la cual algunas aficionados optan por montar el conjunto en  el interior de una caja de plástico  transparente incluyendo tanto las puntas de prueba como la batería :

scope2

El LCD retroiluminado es  “monocromo”  adecuado para la resolución real del alcance sí mismo. La función de contador de frecuencia funciona bien, tanto a la frecuencia de  1 Hz como a frecuencias superiores    ofreciendo  una buena precisión.

En este vídeo   podemos  ver el montaje del osciloscopio con todo lujo de detalles:



En cuanto al resto de características :

  • Sensibilidad vertical – 100 mV / Div – 5V / Div
  • Posición vertical ajustable con indicador
  • Impedancia de entrada – 1M ohm
    Voltaje de entrada Max – 50Vpk (sonda 1x) [500Vpk de 10x sonda]
  • Acoplamiento DC / AC / GND
  • Horizontal – 0.5us / Div – 10m (minutos) / Div
  • Auto / Normal / modos trigonométricas individuales
  • Rising / Falling disparo por flanco
  • Trig externa disponible
  • Salida de activador está disponible, lo que hace posible en cascada ámbitos hacer captura multi-canal.
  • Nivel de disparo ajustable con indicador
  • Hold / función ejecutar
  • Guardar / recuperar hasta 6 capturas
  • Función FFT disponible – tamaño de 256 puntos y 512 puntos seleccionables, frecuencia de muestreo de 1Ksps a 2Msps seleccionable
  • Pantalla de Transferencia a PC como archivo de mapa de bits a través de la conexión en serie
  • Incorporado 500Hz señal de prueba / 5Vpp
  • Medidor de Frecuencia (Para señal de entrada nivel TTL)
  • Cambio automático entre el modo de osciloscopio y el modo de medidor de frecuencia
  • Fuente de alimentación de 9V DC
  • Dimensión: 110mm X 65mm X 25mm (sin el caso)



Aquí puede ver las tres placas que componen el kit  así como la gran pantalla lcd retroiluminada

Este kit se puede montar  para un  constructor experimentado moderadamente  en una  sola noche pues lo complejo ya ha viene incorporado, aunque   se recomienda que se  lean las instrucciones en línea dos veces antes de empezar su construcción.

Algunos usuarios  quizás citan la “cierta lentitud ” de la función de disparo en algunas formas de onda, si bien la mayoría de los usuarios  comentan    que se quedan  impresionados por  la calidad de este producto  desde luego impensable por este precio  hasta hace muy poco.

Sin duda  es un proyecto fácil ( lo complejo ya viene  hecho )   funcionado muy  bien, siendo ideal para el rastreo de audio y datos de señales   y perfecto para integrarlo en otros equipos  donde se necesite instalar un osciloscopio  ( aunque como ve se puede ver también puede ser muy útil para instrumentación)

Si le interesa este kit , en Amazon puede adquirirlo o obtener mas información pulsando en el siguiente enlace: XCSOURCE® Osciloscopio Digital LCD para Montar, DC / AC DSO062 2Msps Muestreo en Tiempo Real TE312





Osciloscopio montado



Hablamos   ahora  de una propuestas completamente   diferente de un  osciloscopio   con pantalla táctil  LCD a color    ideal para la enseñanza y el desarrollo de los estudiantes de Electrónica y por supuesto también para todos los aficionados XCSOURCE® Mini Osciloscopio Bolsillo Digital DSO112 Color Pantalla Táctil – 2Mhz TE245

Este osciloscopio  de bolsillo es útil para mantenimiento de  equipos y circuitos  de Audio , juguetes electrónicos (ideal para los circuitos electrónicos montados  en los modelos de coche de control remoto),reparación “in situ” de equipos electrónicos domésticos (aire acondicionado o inversor de frecuencia industrial, AC / DC de conmutación de alimentación o inversor, equipos contra incendios ascensor y edificio, circuito de control industrial),mantenimiento de hardware o software de depuración RS232, RS485, I2C, CAN y otros circuitos de interfaz de comunicaciones, pantallas LED ,circuitos controladores de escaneado,  circuitos de accionamiento de motores sin escobillas,etc: es  decir  en cualquier  circuito donde sea necesario observar los cambios de señal lentos necesarios para las aplicaciones. (tales como:. relé y contactos del interruptor de jitter, carga de la batería y las curvas de descarga, carga de alimentación características de respuesta transitoria de las mediciones del sensor de temperatura)

Lo primero que notará es que este osciloscopio   es  altamente inmune al ruido   ( es decir NO  es sensible al ruido ) pues  de hecho algunos usuarios comentan que   han  intentado capturar varios bytes de datos en 9600 baudios  con osciloscopios profesionales  necesitando hasta  15 minutos  antes de darse por vencido, cuando  con este pequeño scope se tenía la forma de onda en menos de tres minutos..

Este dispositivo  captura 1024 muestras que se pueden establecer al principio o al final del trigger   permitiendo la visualización exclusiva de señal lenta de giro, la pantalla puede ser una señal completamente continua, a diferencia del modo SCAN que causará que la visualización de la señal sea discontinua

El instrumento permite una visualización de la señal totalmente continua, a diferencia del modo SCAN que hará  la visualización de la señal discontinua.

Asimismo cuenta con cursores de tiempo que  pueden calcular en forma automática y visualizar la diferencia de tiempo (mostrando la diferencia horaria) y también  cursores de voltaje que  pueden calcular en forma automática y visualizar la diferencia de voltaje(se  mostrará la diferencia de voltaje).

Es importante destacar que se puede detener  el momento de la visualización de forma de onda,permitiendo congelar  en cualquier forma de onda de tiempo (Función HOLD)

La toma de la izquierda es una salida de onda cuadrada programable del oscilador de salida  ,la cual  viene predefinida  a  1000Hz/3.3V   ,la  cual  puede ser útil para testeo del propio instrumento conectando esta directamente a la entrada del propio osciloscopio.



El instrumento también es capaz  de capturar  pantallas todo el tiempo con buenos resultados. La pantalla de 1024 muestras se pueden guardar en la memoria,la cual se mantiene incluso si se apaga, y por supuesto se puede reproducir en el propio aparato.

Es  importante asimismo destacar la posibilidad de  descargar la forma de onda a nuestro ordenador  usando el cable usb , mediante un archivo CSV, el cual permite importarse  a una hoja de cálculo para su representación gráfica.

El conector es MiniUSB  (no Microusb)  y también sirve para la alimentación  por USB por lo que puede usarse cualquier cargador de móvil para esa función  gracias al cargador inteligente incorporado ,porque como  se puede deducir  el  aparato es  alimentado por la batería interna o bien por  USB .



Carastericticas:

  • Ancho de banda análogico: 0 – 2MHz
  • Tasa máxima de muestra en tiempo real: 2.5Msps
  • Sensibilidad vertical: 5mV/Div – 20V/Div 12 archivos (por vía progresiva 1-2-5)
  • Rango horizontal de base de tiempo: 10?s/Div – 50s/Div 21 archivos (por vía progresiva 1-2-5)
  • Voltaje máximo de entrada: 50Vpk (100Vpp)
  • Longitud de Grabación: 512/1024 opcional
  • Impedancia de entrada: 1Mohmio
  • Precisión ADC: 8Bit
  • Acoplamiento: CC / CA
  • Modo del activador: Automático (AUTO), convencional (NORM) y simple (SING)
  • Borde del activador: arriba, abajo
  • Tamaño: 70 X 80 X 18 mm
  • Peso: 85 gramos (sin sonda)





En el siguiente vídeo podemos ver el  funcionamiento básico del  XCSOURCE® Mini Osciloscopio Bolsillo Digital DSO112 Color Pantalla Táctil – 2Mhz TE245

Para un uso mas avanzado en el siguiente vídeo donde la señal de prueba es la salida de un convertidor step-down  DC-DC con  carga moderada.





Si el rango de frecuencia es aceptable para usted, no dude en comprar este osciloscopio !no se arrepentirá al menos para su uso portátil !

Por cierto, la versión con batería de ayuda ,permitirá  hacer  mediciones  en movilidad aisladas  la cual le permitirá usarla  durante   más de 2 horas alimentados únicamente  con la batería interna

Si le interesa este osciloscopio digital con pantalla tactil    ya montado  , en Amazon puede adquirirlo pulsando en el siguiente enlace: XCSOURCE® Mini Osciloscopio Bolsillo Digital DSO112 Color Pantalla Táctil – 2Mhz TE245
