Por fin osciloscopios a precios de multimetros


No hay ningún aficionado  a la  electrónica  que tarde o temprano termine  adquiriendo un osciloscopio para su uso personal  bien comprándo uno  del tipo “profesional” , lo  cual suele ser  una alta inversión,   o bien montándoselo uno mismo.  Es evidente  que dado el bajo coste  de  montárselo por  uno mismo,    esta puede ser una buena opción para  la mayoría de los  amantes de la electrónica  bien usando diseños  de otros  aficionados   como hemos comentado en este blog o bien  adquiriendo todos  los componentes en forma de kit (disponibles incluso en Amazon  ).

Si bien es cierto que montarse un osciloscopio puede ser una labor altamente gratificante desde el punto de vista didáctico , es posible que el usuario  pueda sentirse decepcionado tanto por la complejidad  de su montaje   como por la manejabilidad  y precisión  ,del resultado  de cara  usarlo  como un instrumento de uso  cotidiano

Estudiemos  en este post ambas opciones  sobre todo por si esta pensando en adquirir un osciloscopio   y no sabe decantarse por una u otra opción



scope2



Montaje de un osciloscopio en forma de kit

Por unos 38€  en efecto es posible adquirir un kit en Amazon  que de completarlo   siguiendo las sencillas  instrucciones conseguiremos  un osciloscopio  de buen calidad  cuya  velocidad máxima en tiempo equivalente de muestreo (señal repetitiva) es de  20MSa / s  ,con una velocidad máxima de muestreo en tiempo real – 2MSa / s  ,resolución – 8 bits (longitud del registro – 256 bytes  y  un ancho de banda analógico de  1 MHz

Este osciloscopio   dispone de los modos de activación Auto / Normal / Sencillo  prácticos para la captura instantánea de onda. Puede seleccionar fuente de geometría interna / externa,y  activación de picos de ascenso y caída .También la activación de salida  esta disponible, haciendo  que sean posibles secuencias de ondas para hacer capturas multicanal. Asimismo puede  observar las ondas antes de la activación (demora negativa).

Este kit tiene la parte  “difícil de instalar”,es decir los componentes  SMD ya montados dejando al constructor la labor de instalar el resto de componentes en su mayoría a través de orificios soldándolos después. Nada es muy difícil  de montar  pues, aunque se recomienda un buen soldador de  punta fina,ésto esta muy justificado sobre todo para  soldar  las conexiones de los interruptores que están  muy próximos entre sí.

scope



Este kit  esta pensado para montarlo  sobre  tres  placas :un panel  frontal mecanizado con  los nombres  de los mandos para  ofrecer  un aspecto semiprofesional ,el propio PCB  donde  van los componentes   y finalmente un PCB   posterior de protección  del conjunto. Si bien en el caso del tercer   PCB suministrado  hace un trabajo razonable de protección de la placa de componentes  si se colocan en un banco de trabajo desordenado ,  quizás  se hecha en falta que  no haya protección en los  4 laterales, razón por la cual algunas aficionados optan por montar el conjunto en  el interior de una caja de plástico  transparente incluyendo tanto las puntas de prueba como la batería :

scope2

El LCD retroiluminado es  “monocromo”  adecuado para la resolución real del alcance sí mismo. La función de contador de frecuencia funciona bien, tanto a la frecuencia de  1 Hz como a frecuencias superiores    ofreciendo  una buena precisión.

En este vídeo   podemos  ver el montaje del osciloscopio con todo lujo de detalles:



En cuanto al resto de características :

  • Sensibilidad vertical – 100 mV / Div – 5V / Div
  • Posición vertical ajustable con indicador
  • Impedancia de entrada – 1M ohm
    Voltaje de entrada Max – 50Vpk (sonda 1x) [500Vpk de 10x sonda]
  • Acoplamiento DC / AC / GND
  • Horizontal – 0.5us / Div – 10m (minutos) / Div
  • Auto / Normal / modos trigonométricas individuales
  • Rising / Falling disparo por flanco
  • Trig externa disponible
  • Salida de activador está disponible, lo que hace posible en cascada ámbitos hacer captura multi-canal.
  • Nivel de disparo ajustable con indicador
  • Hold / función ejecutar
  • Guardar / recuperar hasta 6 capturas
  • Función FFT disponible – tamaño de 256 puntos y 512 puntos seleccionables, frecuencia de muestreo de 1Ksps a 2Msps seleccionable
  • Pantalla de Transferencia a PC como archivo de mapa de bits a través de la conexión en serie
  • Incorporado 500Hz señal de prueba / 5Vpp
  • Medidor de Frecuencia (Para señal de entrada nivel TTL)
  • Cambio automático entre el modo de osciloscopio y el modo de medidor de frecuencia
  • Fuente de alimentación de 9V DC
  • Dimensión: 110mm X 65mm X 25mm (sin el caso)



Aquí puede ver las tres placas que componen el kit  así como la gran pantalla lcd retroiluminada

Este kit se puede montar  para un  constructor experimentado moderadamente  en una  sola noche pues lo complejo ya ha viene incorporado, aunque   se recomienda que se  lean las instrucciones en línea dos veces antes de empezar su construcción.

Algunos usuarios  quizás citan la “cierta lentitud ” de la función de disparo en algunas formas de onda, si bien la mayoría de los usuarios  comentan    que se quedan  impresionados por  la calidad de este producto  desde luego impensable por este precio  hasta hace muy poco.

Sin duda  es un proyecto fácil ( lo complejo ya viene  hecho )   funcionado muy  bien, siendo ideal para el rastreo de audio y datos de señales   y perfecto para integrarlo en otros equipos  donde se necesite instalar un osciloscopio  ( aunque como ve se puede ver también puede ser muy útil para instrumentación)

Si le interesa este kit , en Amazon puede adquirirlo o obtener mas información pulsando en el siguiente enlace: XCSOURCE® Osciloscopio Digital LCD para Montar, DC / AC DSO062 2Msps Muestreo en Tiempo Real TE312





Osciloscopio montado



Hablamos   ahora  de una propuestas completamente   diferente de un  osciloscopio   con pantalla táctil  LCD a color    ideal para la enseñanza y el desarrollo de los estudiantes de Electrónica y por supuesto también para todos los aficionados XCSOURCE® Mini Osciloscopio Bolsillo Digital DSO112 Color Pantalla Táctil – 2Mhz TE245

Este osciloscopio  de bolsillo es útil para mantenimiento de  equipos y circuitos  de Audio , juguetes electrónicos (ideal para los circuitos electrónicos montados  en los modelos de coche de control remoto),reparación “in situ” de equipos electrónicos domésticos (aire acondicionado o inversor de frecuencia industrial, AC / DC de conmutación de alimentación o inversor, equipos contra incendios ascensor y edificio, circuito de control industrial),mantenimiento de hardware o software de depuración RS232, RS485, I2C, CAN y otros circuitos de interfaz de comunicaciones, pantallas LED ,circuitos controladores de escaneado,  circuitos de accionamiento de motores sin escobillas,etc: es  decir  en cualquier  circuito donde sea necesario observar los cambios de señal lentos necesarios para las aplicaciones. (tales como:. relé y contactos del interruptor de jitter, carga de la batería y las curvas de descarga, carga de alimentación características de respuesta transitoria de las mediciones del sensor de temperatura)

Lo primero que notará es que este osciloscopio   es  altamente inmune al ruido   ( es decir NO  es sensible al ruido ) pues  de hecho algunos usuarios comentan que   han  intentado capturar varios bytes de datos en 9600 baudios  con osciloscopios profesionales  necesitando hasta  15 minutos  antes de darse por vencido, cuando  con este pequeño scope se tenía la forma de onda en menos de tres minutos..

Este dispositivo  captura 1024 muestras que se pueden establecer al principio o al final del trigger   permitiendo la visualización exclusiva de señal lenta de giro, la pantalla puede ser una señal completamente continua, a diferencia del modo SCAN que causará que la visualización de la señal sea discontinua

El instrumento permite una visualización de la señal totalmente continua, a diferencia del modo SCAN que hará  la visualización de la señal discontinua.

Asimismo cuenta con cursores de tiempo que  pueden calcular en forma automática y visualizar la diferencia de tiempo (mostrando la diferencia horaria) y también  cursores de voltaje que  pueden calcular en forma automática y visualizar la diferencia de voltaje(se  mostrará la diferencia de voltaje).

Es importante destacar que se puede detener  el momento de la visualización de forma de onda,permitiendo congelar  en cualquier forma de onda de tiempo (Función HOLD)

La toma de la izquierda es una salida de onda cuadrada programable del oscilador de salida  ,la cual  viene predefinida  a  1000Hz/3.3V   ,la  cual  puede ser útil para testeo del propio instrumento conectando esta directamente a la entrada del propio osciloscopio.



El instrumento también es capaz  de capturar  pantallas todo el tiempo con buenos resultados. La pantalla de 1024 muestras se pueden guardar en la memoria,la cual se mantiene incluso si se apaga, y por supuesto se puede reproducir en el propio aparato.

Es  importante asimismo destacar la posibilidad de  descargar la forma de onda a nuestro ordenador  usando el cable usb , mediante un archivo CSV, el cual permite importarse  a una hoja de cálculo para su representación gráfica.

El conector es MiniUSB  (no Microusb)  y también sirve para la alimentación  por USB por lo que puede usarse cualquier cargador de móvil para esa función  gracias al cargador inteligente incorporado ,porque como  se puede deducir  el  aparato es  alimentado por la batería interna o bien por  USB .



Carastericticas:

  • Ancho de banda análogico: 0 – 2MHz
  • Tasa máxima de muestra en tiempo real: 2.5Msps
  • Sensibilidad vertical: 5mV/Div – 20V/Div 12 archivos (por vía progresiva 1-2-5)
  • Rango horizontal de base de tiempo: 10?s/Div – 50s/Div 21 archivos (por vía progresiva 1-2-5)
  • Voltaje máximo de entrada: 50Vpk (100Vpp)
  • Longitud de Grabación: 512/1024 opcional
  • Impedancia de entrada: 1Mohmio
  • Precisión ADC: 8Bit
  • Acoplamiento: CC / CA
  • Modo del activador: Automático (AUTO), convencional (NORM) y simple (SING)
  • Borde del activador: arriba, abajo
  • Tamaño: 70 X 80 X 18 mm
  • Peso: 85 gramos (sin sonda)





En el siguiente vídeo podemos ver el  funcionamiento básico del  XCSOURCE® Mini Osciloscopio Bolsillo Digital DSO112 Color Pantalla Táctil – 2Mhz TE245

Para un uso mas avanzado en el siguiente vídeo donde la señal de prueba es la salida de un convertidor step-down  DC-DC con  carga moderada.





Si el rango de frecuencia es aceptable para usted, no dude en comprar este osciloscopio !no se arrepentirá al menos para su uso portátil !

Por cierto, la versión con batería de ayuda ,permitirá  hacer  mediciones  en movilidad aisladas  la cual le permitirá usarla  durante   más de 2 horas alimentados únicamente  con la batería interna

Si le interesa este osciloscopio digital con pantalla tactil    ya montado  , en Amazon puede adquirirlo pulsando en el siguiente enlace: XCSOURCE® Mini Osciloscopio Bolsillo Digital DSO112 Color Pantalla Táctil – 2Mhz TE245

Anuncios

Osciloscopios de bajo costo


Cada  vez  es mas sencillo  disponer  un  osciloscopio  para uso no profesional por muy poco costo . Los mas tipicos   son los basados en Arduino   u otros microcontroladores . Como ejemplo este Kit DSO138 , ofrece  un osciloscopio digital en  Kit de Aprendizaje Electrónico por unos  20.39$

Como unica pega es que habra que tener conocimientos para soldar en SMD el microprocesador que viene en formato SMD  sin soldar ( y sin instrucciones sobre cómo soldar el SMD).

Viene con instrucciones para el montaje, pero se toma un tiempo montarlo, por lo que hay que mucha tener paciencia. La soldabilidad de los pads es buena aunque el uso de flux suplementario pude ayudar considerablemente, siendo muy  importante elegir una punta de soldador del tamaño correcto, para dar calor sólo sobre los pads y no sobre el plano de masa/disipación de calor que los circunda, pues dificultaría la soldadura.

Este modelo no sólo  usa el micro en SMD , también  tiene bastantes otros componentes SMD, así que si no se tiene experiencia en este tipo de soldadura, mejor comenzar con una placa de prácticas como la SKU136435.

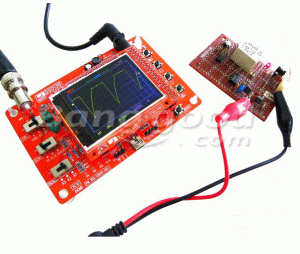

osciloscopio



Este  Kit utiliza un  procesador ARM Cortex-M3 (STM32F103C8), e incluye una pantalla a color TFT de 2,4 pulgadas(el tamaño de la pantalla es de  52 x 40 mm) alimentándose a  DC 9V . Ademas esta placa se puede utilizar como tarjeta de desarrollo de pruebas ARM por sus reducidas dimensiones (la  placa PCB mide sólo 117 x 76 mm)

Características de los indicadores:

  • Frecuencia de muestreo en tiempo real máximo: 1MSPS
  • Precisión: 12 bits
  • Profundidad búfer de muestreo: 1024 bytes
  • Ancho de banda analógica: 0 – 200 KHz
  • Sensibilidad vertical: 10mV / Div – 5V / Div (1-2-5 manera progresiva)
  • Desplazamiento vertical ajustable, y con instrucciones
  • Impedancia de entrada: 1MΩ
  • Tensión de entrada máxima: 50Vpp (1: 1 de la sonda), 400Vpp (10: 1 sonda)
  • Modos de Acoplamiento: DC / AC / GND
  • El rango de tiempo horizontal de base: 10μs / div – 50s / Div (1-2-5 manera progresiva)
  • Con el modo automático, regular y de una sola vez, fácil de capturar la forma de onda momento
  • Disponible ascendente o descendente disparo por flanco
  • Posición de nivel de disparo ajustable, y con instrucciones
  • Forma de onda de disparo anterior observable (retardo negativo)
  • Se puede congelar en cualquier forma de onda de tiempo (función HOLD)
  • Viene 1Hz /3.3V fuente de señal de prueba de onda cuadrada

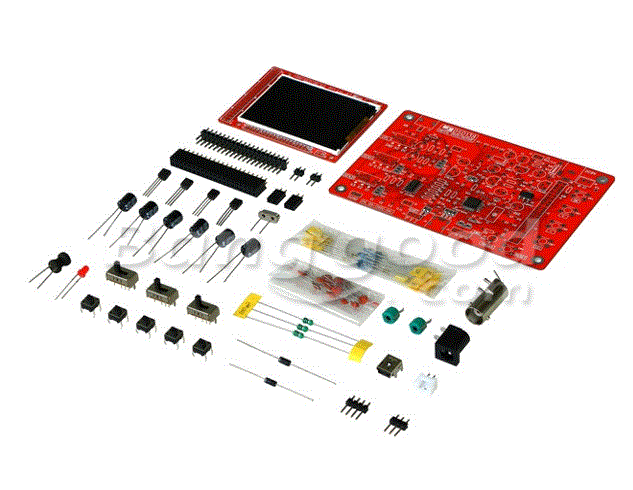

osci2



Este modelo a pesar de su precio  no es un juguete – es un gran pequeño osciloscopio. Sin embargo, tenga en cuenta  ensamblarlo  no es apto para principiantes pues necesitar una pequeña estación de soldadura punta de temperatura controlada y un buen conjunto de pinzas.



Este instrumento es fácil de ajustar, da una muy buena presentación y se puede utilizar para la mayoría de los usos de baja frecuencia. Los niveles de pantalla son precisas y muy claro (lo mejor que se podría esperar en una pantalla de 2,4 pulgadas) Bien hecho JYE y Banggood – lo único que podría mejorarse es la marca de la TL084 para orientatio
El modelo  último es el 13804K, y viene con el último firmware 113-13801-050. Según el fabricante se ha reducido el nivel de ruido en esta versión, y parece ser cierto
El código fuente esta disponible, de hecho animan a que la gente pueda  desarrollar  sobre la base de la suite, por ejemplo, se puede cambiar a milivoltímetro, registradores de datos, y así sucesivamente

Aquí está el manual de ES en ingles con las instrucciones de montaje  (Haga clic aquí para abrir)

Más información aquí
