Conversión de una tableta con la pantalla rota en una estación meteorológica


A estas alturas debido al bajo precio así como la rápida obsolescencia de las tabletas  de origen asiático, no  siempre merece la pena reparar una tableta  pues en la mayoría de las ocasiones las piezas de repuesto, casi siempre vienen de Asia, y al precio de compra hay que sumarle el costo del transporte desde allí y no siempre compensará el gasto adicional de piezas para su reparación.

Entre los elementos  que se suelen romper con más frecuencia en una tableta, como se ha comentado ya en este blog, destaca por  su enorme fragilidad  el panel táctil o digitalizador   el cual   en la practica hace inservible la tableta porque impide cualquier interacción con esta.

El digitalizador o panel táctil va superpuesto al  panel  lcd, es decir   pegado con un adhesivo a la pantalla LCD  , así que lo primero que tendremos que hacer es eliminar esta parte  para poder ver claramente la imagen del TFT .  Obviamente  pude sustituirse por otra nueva pero hay  un problema pues normalmente  esta  parte  es  especifica  para cada tableta   de modo que  según marca y modelo puede ser muy  caro conseguir  otro para reemplazarlo.

Afortunadamente aunque  se nos haya roto el digitalizador   normalmente la pantalla TFT  al ir separada debajo no se suele estropear ( a no ser que haya “derrame” del propio liquido del tft)  por lo que todavía puede utilizarse  usando solo la pantalla siempre que  usemos  otro interfaz via OTG , como por ejemplo  un ratón para operar con esta.

Suponiendo que el TFT de la tableta aun funcione  y hayamos descartado reemplazar el digitalizador por otro nuevo, veamos los pasos  a seguir  para darle una nueva vida a su tableta :



PASO 1: Desmontaje del digitalizador

Antes de desmontar la tapa de su tableta , NO OLVIDAR  EXTRAER LA MICRO-SD pues de no quitarla  nos arriesgamos a romper esta , y lo peor : que  queden partes en el lector  que luego puedan cortocircuitar  la alimentación  o los pines del lector de la micro-sd  llegando a poder romper la placa madre

Lo siguiente  que tendremos que hacer después de quitar la sd , es desmontar la tableta.   siendo lo más habitual  que la tapa trasera y la parte frontal vayan encajadas con pestañas de plástico.

Para quitar la  tapa  lo mejor es separar las dos partes con  púas de plástico ( como las usadas para tocar la guitarra) , la capucha de un bolígrafo,   o  mucho mejor con  herramientas de desmontaje  de  plástico   especificas para el desmontaje de teléfonos    y   tabletas



Una vez abierta la  tapa tenemos que desmontar  toda la electronica  como es la placa madre,la batería ,etc con sumo cuidado   para llegar a la pantalla con el tft (cada uno suelen llevar un  cable de cinta diferenciado)

Una vez hayamos alcanzado el conjunto pantalla y  digitalizador   tenemos  que despegar el digitalizador o sensor táctil del  tft  con mucho cuidado de no cortar

Hay personas  como Posoco que incluso con el cristal roto pueden reciclarlo  mediante un método muy sencillo para que  una  parte que este operativa del panel  utilizarla como sensor capacitivo de un solo canal

En este vídeo podemos ver en detalle como quitar el digitalizador  roto  para dejar visible la propia pantalla y también si aun queremos  usar la parte del digitalizador que no este rota







PASO 2: Adición de un ratón a la tableta por OTG

Gracias a la  tecnología OTG  (USB On-The-Go ) podemos conectar  desde un puerto micro USB 2.0 B hembra o micro USB 2.0 AB hembra  un dispositivo convencional  con conector usb convencional  (ratón,teclado, receptor de ratón y teclado, etc.  )



Hablamos  básicamente de un cable adaptador ( unos 2€ en Amazon)   que cuenta pues  por un lado el micro-usb para conectar a la tableta  y por  otro lado un conector hembra USB convencional   permitiendo  usar  dispositivos USB   convencionales que nos permitirán interactuar con la tableta.

No se recomienda  auto-construirse este cable pues para el OTG se necesitan 5 conexiones   y no nos valdrá un conector micro-usb  convencional de los usados para cargar nuestros smartphones.



IMG_20180414_133134[1]

Obviamente  la experiencia no sera la misma pero podremos hacer prácticamente lo mismo que desde el interfaz táctil y  gracias al uso   de reloj con previsión del tiempo o le daremos una segunda oportunidad a la tableta

PASO 3: Alimentación  de la tableta

Necesitamos  alimentar la tableta   (eso es una obviedad) para que funcione,  y máxime cuando la idea es tenerla conectado permanentemente.

En el caso de que la tableta no disponga de una conexión aparte para alimentarla no podremos usar el conector micro-usb  ,así que tenemos que buscar algún modo de cargar la batería

Un solución de muy bajo coste puede pasar por conectar  dos cables directamente a la batería  ya que son muy fáciles de identificar   y por medio de un diodo alimentar esta directamente. No es la solución  ideal  y lo purista seria usar un gestor de carga  o capturar el circuito de carga de la tableta ,  pero normalmente con el diodo  funcionará   perfectamente ya que las baterías  suelen ser de 3,8 V    y colocando el diodo en serie  provocara la caída de 0,6V a 0,8V     bajando la tensión  de 5v DC del usb a   unos 4.2 a 4,4V  todavía admisibles por una batería  de litio .

Para realizar la alimentición de la tableta  y la carga de su batería , pues únicamente soldaremos dos cables directamente en el cable  y rojo de la batería  y  nos los llevaremos al exterior por medio de un pequeño orificio que practicaremos en la tapa.



IMG_20180414_133020[1]

Una vez  hayamos sacado los cables , podemos reciclar un cable usb  viejo que no gastemos ( por ejemplo el de una impresora)   que  cortaremos  en un extremo  dejando solo  los cables negro   y rojo  de +5v y GND.

Ahora  con un cuidado extremo de no equivocarnos en la polaridad  uniremos   el negativo del conector  usb al cable procedente del negativo de la batería  .

Respectos a los polos positivos interconectaremos un diodo en serie de potencia   (hemos usado un diodo  1N5822) entre el positivo del USB  con el positivo de la  batería con la punta o cátodo apuntando  hacia la tableta:




Opcionalmente si se deseamos mejorar el audio   de la tableta también  podemos  eliminar el altavoz  interno y  conectar dos cables hacia fuera  conectándolos a  otro altavoz de mejor calidad ,lo cual sin duda mejorara la experiencia.

IMG_20180414_133052[1]

PASO 4:  SOFTWARE

Ahora  que tenemos alimentado  y controlada la tableta  por medio de un ratón externo vía OTG   toca la hora de darle otro uso diferente al tradicional

Hay muchas opciones  de dar una segunda oportunidad  a una tableta, por ejemplo destacar algunas de ellas:

  • Despertador
  • Centro multiemdia
  • Radio por internet
  • Marco de fotos
  • Reloj con estación meteorológica
  • etc

En  el caso de este blog hemos optado por usarla  como reloj  que por  cierto se actualizara automáticamente   juntos con datos  referentes a la previsión del tiempo ( es decir usarla a modo de estación meteorológica)

IMG_20180414_132708[1]



Antes de empezar con la personalización del sw con la   que deseemos  dar otro uso a la tableta ,sin embargo tendremos  que superar un ultimo escollo  que es precisamente impedir el apagado el tiempo pasado un tiempo prefijado, lo cual podemos lograr por medio de la app  gratuita Keep Screen ON  ( aunque hay otras que cumplen esta funcionalidad)

KEEP SCREEN ON

Esta aplicación es gratuita y no contiene anuncios lo cual es de gradecer .La aplicación es simple, estable, ultraligera  y se ejecuta en todos los dispositivos Android. Esta aplicación cuenta con una especie de selector  que al estar la aplicación abierta , mediante la  casilla de palanca “Mantener la luz de fondo” se  puede  activar / desactivar la pantalla aplicación( seleccione opciones de iluminación adecuadas)
.
KEEP SCREEN ON.PNG
Características:
• Mantenga su retroiluminación de la pantalla encendida de forma permanente.
• Mantenga la retroiluminación del teclado conectado permanentemente (sólo para algunos modelos de teléfono !!!).

Este ese el link de descarga  en Google Play



SENSE FLIP CLOCK WEAHER

Sense flip clock & world weather es una aplicación de reloj digital y pronóstico del tiempo con todas las funciones y totalmente personalizables

Hay muchas mas aplicaciones similares a esta en Google Play  pero hemos usado esta pues puede ser una buena opcion

Esta aplicación contiene lo siguiente:

  •  3 tamaños de widget – 4×1, 4×2 y 5×2
  •  Muchas opciones de widget skins (películas de fondo para el widget)
  •  Diferentes películas de fondo para los iconos de las condiciones climáticas (icon skins)
  •  Diferentes tipos de fuente para la hora
  •  Localización automática (desde móvil/wifi o GPS) o manual (especificada por el usuario) de la ubicación
  •  El tiempo y la hora en el mundo: visualización de información sobre la hora y el tiempo local para cualquier número de ubicaciones diferentes en todo el mundo
  •  Temperatura en Celsius o Fahrenheit
  •  Período de actualización de las condiciones climáticas automático o manual
  •  Pronóstico del tiempo detallado que incluye lo siguiente:Hora local y zona horaria (para la ubicación),Hora de la salida y la puesta del sol, Duración del día, Condiciones actuales y temperatura, temperaturas mínimas y máximas del día
  • Condiciones de humedad y viento
  •  Fase lunar actual (icono)
  •  Pronóstico del tiempo para 4 días
  •  Fondo para el pronóstico del tiempo, en función de las condiciones climáticas y la hora (día/noche)
  •  Varios hotspot widgets (todos ellos definidos por el usuario para iniciar aplicaciones específicas)








Este ese el link de descarga  en Google Play

https://play.google.com/store/apps/details?id=com.droid27.senseflipclockweather



¿Se le ocurre alguna otras   utilidad de  nuestra tableta recién reparad?  esperamos ansiosos  sus ideas.

Anuncios

Como fabricar un pantalla para nuestra Raspberry Pi


Hoy en día hay  soluciones de muy bajo coste para poder reusar gran parte de las pantallas TFT presentes  en nuestros gadgets como ordenadores portátiles , tabletas ,teléfonos ,dvd’s portátiles , etc     donde  probablemente el resto de electrónica  ya no funcione ,  pero que gracias a estos adaptadores podemos seguir usando con un coste ínfimo al menos la pantalla  para otras finalidades, como por ejemplo en este caso como  pantalla  para nuestra  Raspberry Pi

De una manera muy económica pues podemos darle un nuevo uso a esta pantalla de cualquier tableta o incluso viejo portátil con muy poco dinero(sobre los 12€)

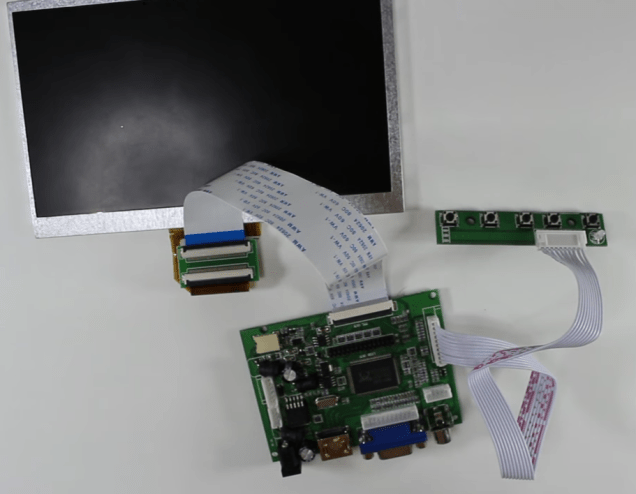

En el ejemplo veremos como aprovechar la pantalla de una vieja tableta con la placa madre estropeada  usando un hdmi vga ttl lvds controller   , que suelen ser compatible con los modelos AT070NT90 AT070NT92 AT070NT94   , lo  cual responde a  una pantalla de 7 pulgadas con conector de  50PIN (800*480) LCD

Como vemos la placa necesaria  dependerá fuertemente del modelo de TFT que vayamos a usar para lo cual nos guiaremos por el modelo que suele ir marcado en una pegatina en la parte trasera del TFT .

Una vez conocemos el modelo de nuestra pantalla, podemos a buscar nuestra controladora en portales como  EBAY o ALIEXPRESS, ya que son baratas y los vendedores especifican bien que pantallas son compatibles con su controladora.

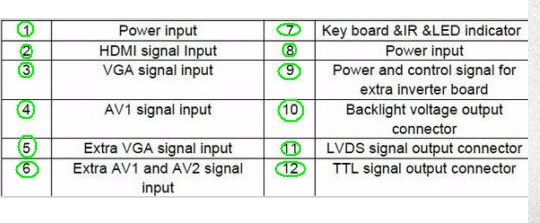

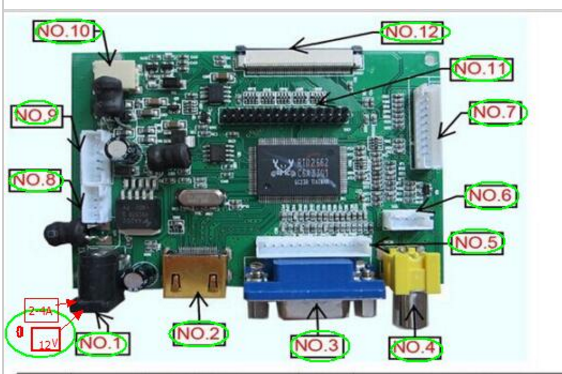

Este tipo de adaptadores suelen llevar las siguientes conexiones

  • Entrada VGA
  • Entrada AV
  • Entrada HDMI, apoyo versión HDMI1.2
  • Imagen Inversa
  • Alimentacion DC:voltaje de entrada: 4.5 V-12 V
  • 6PIN, 7 Extra alta tensión de a bordo
  • Salida LVDS, 6/8/6 doble/doble 8 LVDS (sólo para 3.3 V Pantalla Lcd)
  • Botones de tecla interruptor y ajuste del panel
  • Luz de fondo Led de energía
  • Conexión  de entrada TTL
  • Conexión entrada LVDS

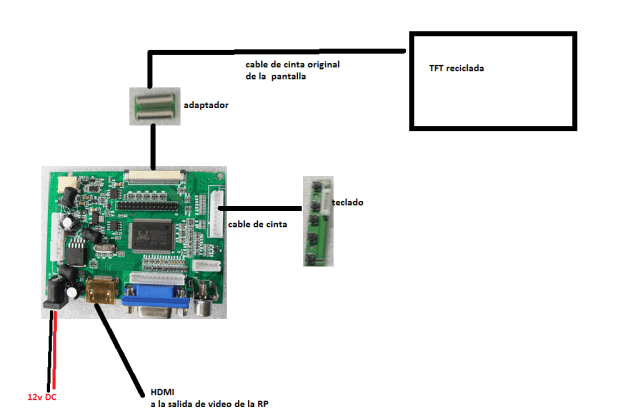

En cuanto al conexionado  es bastante sencillo pues se reduce a conectar el  mini-teclado de funciones básicas con el cable que suelen incluir , la salida LVDS de la placa  con el cable de cinta hacia al adaptador LVDS   y de ahi al cable de cinta saliente de la pantalla LCD  y finalmente alimentamos el circuito con +12vDC





esqeuma-final

Obviamente según el modelo de Raspberry Pi  donde vayamos a conectar  usaremos las entrada de vídeo compuesto o la conexión HDMI


Respecto al aspecto estético podemos usar  metacrilato,madera  o  impresión 3D . De hecho este es el enlace gratuito  para fabricar nosotros mismos  la carcasa en 3D para un modelo genérico de 7″  : http://www.thingiverse.com/thing:1260046

Personalmente pienso que lo mas interesante de este proceso descrito   es que también es válido para reutilizar pantallas de portátiles o cualquier pantalla TFT que tengamos ( por ejemplo de una tableta averiada )  ofreciéndole así una magnifica segunda oportunidad.

Usos para una vieja tableta


Quizás haya  decidido actualizar su vieja tableta por un nuevo modelo, mejor? ¡Felicidades ! Con seguridad contara con procesador más rápido, mejor pantalla y software más reciente  que va a adaptarse a usted perfectamente.

Pero, ¿qué significa eso para la vieja y fiel tableta  que le introdujo en el nuevo mundo de la computación en tabletas? Sólo porque ha sido suplantada por el último y mejor modelo, esa vieja, fiel tableta no debe ser consignada a una jubilación anticipada acumulando polvo en su  armario…

En este post  intentaremos   ver algunas formas de evitar de  darle    una segunda oportunidad a su vieja tableta .

1. Su nuevo libro de cocina digital

Tableta utilizada como libro de cocina

La cocina puede ser un lugar sucio  y  peligroso  a veces ,   por lo que debería ser cauteloso de usar su costosa tableta nueva para navegar por  recetas con  sus dedos llenos de harina , aceite , salsas ,etc  y el agua caliente volando alrededor.

Por  eso,  quizás  esa vieja tableta que quizás no vaya tan rápido o no se vea también  como su nueva adquisición,  sea   la solución ideal para usarla en la cocina ,aunque  se ensucie  o incluso puede romperse   ( por lo menos habrá preservado  y alargado la vida de su nueva tableta)

2. Marco de fotos digital

Tablet utilizado como marco de fotos digital

Al ver que no usa su vieja tableta para actividades cotidianas, ¿por qué no convertirla en un marco de fotos? LiveFrame para iPad y Dayframe para tabletas Android ) son excelentes opciones gratuitas para crear sus  presentaciones en bucle.

Incluso puede crear bucles personalizados usando fotos almacenadas en el dispositivo, cargadas en medios sociales o almacenadas en la nube.

3.  Las tabletas son geniales para los niños.

Niño con la tableta

Es probable que uno de sus miembros más jóvenes de la familia haya pedido una tableta por ahora. Los niños no necesitan los modelos más nuevos con las pantallas más nítidas y los procesadores más rápidos, asi  que puede  reciclar  su antigua tableta  para un fin muy loable cargándola  con aplicaciones de aprendizaje, herramientas de pintura divertidas y libros electrónicos.

4. Monitor de bebé

Tableta utilizada como monitor para bebés

Con aplicaciones como Dormi para Android , puede utilizar el micrófono de su antigua tableta como monitor para bebés. Coloque la tableta en el dormitorio de su pequeño y el audio en vivo se transmitirá de nuevo a su teléfono o tableta Android a través de una red de datos wi-fi o móvil. Esto le permitirá escuchar e incluso cantar canciones de cuna dulces a sus pequeños mientras se relaja en la sala de estar.

5. Sistema de juego de Arcade

Esta utilidad la verdad  es que muy usada  y desde luego hará las delicias de lo pequeños   y de los no  qeu no lo son tanto ..

¿Quiere convertir tu antigua tableta en tu propia máquina de juegos retro, con joysticks de la vieja escuela y botones martillables?

Soluciones como el Zeon Tech Arcadie para iPad Mini  permiten   convertir  un  arcade de escritorio pues se ha diseñado para verse como una unidad de tamaño completo de arcade.Esta  preparado para albergar en su interior  el iPhone y el iPod Touch. Aunque el iPhone, iPhone 3, iPod Touch, iPod Touch 2 encaja en la unidad de Arcadia, los juegos no son compatibles. Estos dispositivos pueden ser compatibles con juegos html 5 solamente.



Este dsieño permite reproducir una selección de juegos de la App Store que volver a crear ese clásico arcade sentir con el joystick de 8 botones de doble acción  presentando una verdadera galería tamaño de la pantalla y  no requiere baterías, bluetooth o wifi de configuración – que es, literalmente, plug and play!



Incluso hay una version para  Kindle Fire HD (Zeon Tech Arcadie for Kindle Fire HD)   que le permitiran ranurar en la tableta, entonces usted puede jugar todos sus viejos favoritos como Alien Invaders, Blateroids y Ping que se pueden descargar desde las tiendas de aplicaciones .

6. Reproductor de música dedicado y radio por Internet

Aplicación Spotify en una tableta

Si la vieja tablet se está preparando para una nueva experiencia estacionaria, no hay ninguna razón por la que no se puedan conectarse permanentemente a su equip de audio a través de su conector de audio de 3,5 mm.

Puede utilizar todas sus aplicaciones de radio y música favoritas como la radio TuneIn, iPlayer Radio o Spotify y reproducir la música almacenada localmente en el dispositivo. Usted se beneficiará de la interfaz de pantalla táctil limpia, que se ve muy bien en cualquier sala de estar.

En el caso de Spotify, podrá utilizar su smartphone o una nueva tableta como control remoto para controlar las pistas que se reproducen en la aplicación anterior con Spotify Connect .

7. Reproductor de películas en el coche

soporte

Los coches con los monitores construidos en la parte trasera de los apoya cabezas del asiento delantero son un lujo, ¿eh? ..pero es  cierto que se pueden replicar facilmente la experiencia sin el costo de encajar un montaje asequible para su vieja tableta.

Este soporte universal de GHB es uno de los muchos disponibles y sólo cuesta 14 €. Sólo tiene que cargar algunos de las películas o incluso  juegos  favoritos de los niños en la tableta y disfrutar de un tranquilo viaje en coche!

Asimismo otra utilidad  muy interesante   gracias sobre todo  a  su pantalla de gran formato  , si instalamos las aplicaciones correspondientes(google Car, Sygic, tomtom,etc )   usarlo como navegador  GPS  de gran formato . Un  soporte universal apenas   cuesta menos de 13€ ,pero no olvide de conseguir  también un cargador para el coche ( existen para todos los modelos  y a un bajo coste)



soporte



8. Lector de libros electrónicos

Tablet utilizado como lector de libros electrónicos

Si le gusta leer antes de ir a la cama, puede mantener una tableta más antigua en su mesa de noche y utilizarlo como un lector dedicado de libros electrónicos.

Todos los libros de Amazon Kindle se pueden cargar en el dispositivo con las aplicaciones Kindle gratuitas, mientras que los comprados en los iBooks de Apple y en Google Play Store también están disponibles en la nube, dependiendo del sistema operativo que utilice.

9. Convertir en en un segundo monitor

En caso de un Ipad  ,se necesita utilizar la aplicación Air Display (iOS), que le permitirá trabajar a través de una red Wi -Fi como un segundo monitor.

Tambien  tenemos aplicaciones como iDisplay (Android e iOS),  Splashtop Remote Desktop HD (Android, iOS) o MaxiVista (iOS), y todas ellas permiten que convirtamos nuestro tablet en una pantalla tonta en la que poder extender el escritorio disponible por ejemplo en portátiles con Windows u OS X.

10 Estaccion metererologica

Existe infinidad de aplicaciones que podemos instalar en  nuestra tableta  para usarla como reloj avanzado  o incluso mejor !como estación meteorológica!. Una app muy interesante es “Estación meteorológica” (Google Play)

Esta app  recrea una  Estación Meteorológica funcional  soportando  gran pantallas de alta definición y pantallas de los teléfonos. Muestra  Presión,pronóstico del tiempo,  precipitaciones, precipitaciones, humedad,velocidad del viento y la dirección, Salida y Puesta del Sol,etc.

La actualización de la ubicación es  automática por wifi o GPS  y también se puede usar  un Widget .Muestra las unidades estándar de métricas y americanas .Ademas se puede usar tambien como   Reloj Digital

Los prestadores de servicios soportados son Google Weather, Yahoo Weather, Weather Underground (PWS), la BBC Backstage y la NOAA.

estacion

11. Envíe el vídeo a petición a su TV casera

Chromecast de Google

El dispositivo de streaming de Google Chromecast facilita el envío de contenido directamente a su televisor.

El HDMI cuesta sólo £ 30 y es una gran manera de enviar de forma remota videos a la pantalla grande con un solo toque. Mantenga su vieja tableta en su mesa de centro y utilícela como control remoto para sus portales video preferidos .

Las aplicaciones de Netflix, BBC iPlayer, BT Sport y YouTube son compatibles con Chromecast.
