LLegan los endoscopios para Android


La variedad de gadgets que tenemos a nuestra disposición para nuestros smartphones o tabletas  es realmente gigantesca:trípodes, docks, lentes, carcasas de todo tipo, impresoras portátiles,… pero hay uno que probablemente le falte:un endoscopio para Android. !seguramente, uno de los accesorios más locos y útiles que pueda encontrar!.

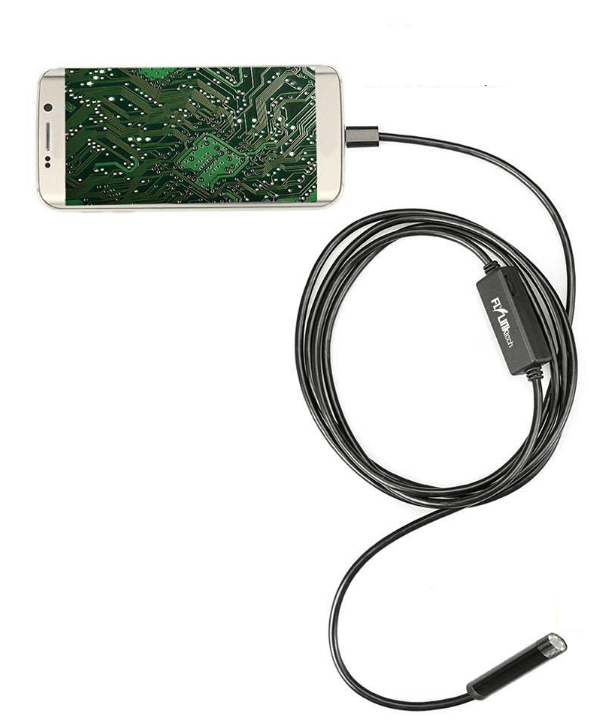

Como probablemente sabrá un endoscopio  es uno de esos aparatos que usan los médicos para explorar cavidades del cuerpo. Su funcionamiento es muy simple: Se conecta el endoscopio al puerto USB de su smartphone o tablet y la aplicación automáticamente comenzará a mostrar en pantalla lo que capture la cámara que hay en el extremo.Como extra ,gracias a  las  luces LED regulables que llevan junto a la cámara se pueden visualizar zonas oscuras como interiores de maquinaria,conducciones,etc. Lógicamente el vídeo y las fotografías se pueden  guardar directamente en el dispositivo …

Es muy  importante destacar que se podrá conectar el endoscopio a través de USB  si su smartphone o tableta  dispone de OTG .

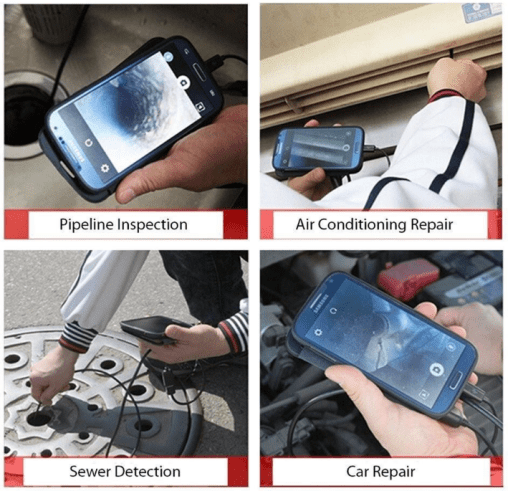

Lo cierto es que este tipo de dispositivos son muy  usados desde hace mucho tiempo en el  mundo sanitario, pero gracias a la drástica bajadas de precios de estos dispositivos ( se pueden encontrar en famosos portales orientales por 10$) ,  extrapolando su uso  a otros ámbitos , pueden ser muy útiles para revisar el estado de las tuberías y solucionar atascos, también para encontrar pequeños objetos que perdemos tras los muebles , ideal para pequeñas reparaciones en casa y ahorrar en fontanería,rejillas de ventilación, tubos de montajes eléctricos,automóviles, electrodomésticos de difícil acceso,  pudiendo acceder a huecos imposibles o situaciones curiosas de este estilo.




Obviamente también ademas de los usos comentados  ,los endoscopios pueden usarse en electrónica por ejemplo para ver en detalle cualquier circuito smd, introducirlo en cualquier equipo sin tener que desmontarlo, para ayudarnos a soldar, inspección de maquinaria, y un largo etcétera.

Un ejemplo de aplicación de este tipo de endoscopios es  adaptarlo mediante una simple botella de plástico cortada por la mitad practicando un agujero en el centro del tapón para introducir la cámara haciendo que todo el conjunto  permita dejar semilibre la camara  tal  como podemos verlo en este video.



Este tipo de  endoscopios como este modelo vendido en Amazon  lo podremos conectar y usar con el móvil o tableta si es compatible ( debe soportar OTG)

Es muy importantes si pensamos visualizar en nuestro smartphone el contenido capturado por el endoscopio que este  tenga soporte de OTG ,asi como las cámaras de su móvil sean también compatibles con UVC (USB video device class, para conexión de vídeo cameras)

Ejemplos de modelos compatibles:

  • Samsung Galaxy S3
  • Samsung Galaxy S4
  • Samsung Galaxy Note 2
  • Samsung GalaxyNote 3
  • Samsung GalaxyNote 4
  • Sony Z2 L50H
  • Sony LT26i
  • Nexus 5
  • Samsung Galaxy Tab 3
  • En general cualquier smartphone Android con soporte a  la funcion OTG

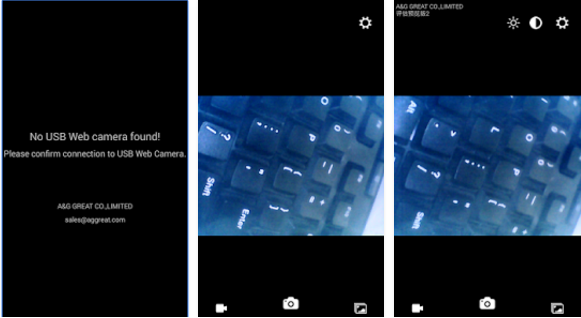

En cuanto al sw usado en el terminal Android , el mas típico es UsbCamera disponible en Google Play, que permite tanto tomar fotos de las imagenes que mas  nos interesen o también grabar video cuando lo deseemos. Otro aspecto muy importante es que gracias a su gran BBDD de terminales al intentar instalar esta app en nuestro terminal nos indicara si nuestro terminal es o no compatible.



usbcamera

Otra opción es emplear  un ordenador  portátil usando un  adaptador de micro-usb a  USB  que muchos kits incluyen .En el caso de los ordenadores ,normalmente  no hay que instalar nada y  el propio ordenador debe reconocerlo como cámara externa y puede usarla enseguida con cualquier programa de captura de video .Amcap o Smart Cam son los mas usados  con esta finlaidad.

Dadas las zonas de trabajo típicas de este tipo de aparatos, lo normal es exigir  que estos  dispongan de certificación IP67, lo que significa que serán anti polvo y que han pasado una prueba de agua en la que deben soportar sin filtración alguna la inmersión completa a 1 metro durante 30 minutos.

Estos dispositivos  pues son muy simples de usar, pero también  muy  eficaz permitiéndonos  ahorrar tiempo y horas de trabajo gracias a su gran  polivalencia. Suelen  disponer de una longitud de  cable de 7m  o más , flexibles para poder acceder a cualquier hueco, rendija o lugar pequeño y estrecho.

También casi todos los modelos suelen disponer de una luz led muy potente (normalmente 6  LEDs de alta potencia acoplados rodeando el sensor cmos de la cámara) y su intensidad es ajustable mediante un regulador que suelen llevar en el otro extremo del cable .

Estos endoscopios suelen llevar ganchos , espejos, y pinzar  para poder ver atascos y solventarlos, para poder tirar y desencajar, compresas, papeles o lo que atasque sus tuberías.Estos  accesorios , que suelen incluir casi todos los modelos, son muy útiles para múltiples opciones, desde quitar un atasco, ver al 100% todo el interior de la tubería…
Las cámara en base a su uso suelen ser de baja resolución , por ejemplo la más vendida en  Amazon  es una Super Hi-Vision que incluye un sensor cmos de   300.000 píxeles , ofreciendo una imagen detallada y precisa pudiendo capturar fotos y vídeos, desde la app, para apreciar los desgastes o reparaciones, que requieren. !Ojo con versiones mas económicas pues suelen incluir sensores de aun mas baja resolución !

Por último, casi todo este tipo de productos, suelen incluir un cd con drivers y manual de instrucciones, aunque las app soportadas  suelen estar Google Play o App store  y, por tanto,   suelen ser  muy intuitivas  no necesitando para nada este tipo de soporte.



Algo muy importante es el pequeño tamaño y la  forma de la cámara, que debe ser de en  forma de tubo de como máximo  7 milímetros de diámetro: así estaremos seguros que la podremos utilizar en todo tipo de lugares debido a su pequeño tamaño, que aporta un acceso a cualquier lugar.






Un ejemplo de endoscopio multifuncional es la  Cámara Multipropósito:  vendida en Amazon por unos 15€  . Esta cámara de inspección tiene muchos usos incluyendo tubos de ventilación, equipos, máquinas, motores, automóvil, embarcación, aeronave y electrónica. Gracias a la alta resolución de la cámara para éstos tipos de usos, nos proporciona una «buena calidad de vídeo»  incluyendo ademas  luces LED regulables en la punta, para  ver claramente en la zona oscura.

También puede capturar imágenes o grabar vídeos a través de su ordenador o smartphone con facilidad con el software incluido

El cabezal de la cámara y el cable son resistentes al agua con certificación IP67 permitiendo trabajar en múltiples entornos ,pero nos advierten que no está diseñado para uso médico (existen otros modelos muchos mas costosos que si lo son)

Este endoscopio puede ser fácilmente operado bien conectándolo a un smartphone compatible con OTG  o bien enchufándolo directamente a un ordenador .



Especificaciones de este modelo:

  1.  Sensor: 300.000 píxeles CMOS
  2.  Resolución: 640*480
  3.  Ángulo de visión: 60 grados
  4.  Distancia focal: 6cm-10cm
  5.  Interfaz: USB 2.0
  6.  Luz: 6 LED blanco ajustable
  7.  La cámara flexible es resistente al agua con 7MM de diámetro para que pueda examinar área bajo el agua, las lagunas y agujeros.
  8. Algunos modelos de teléfonos compatibles: Samsung Galaxy S3 (I9300, I9308), S4 (i9500, I9508), S5, S6; Note 2, Note 3, 4; Sony Z2 L50H; Sony LT26i; Nexus 5 o el sistema Android ( es decir: cualquiera  que soporte  la función OTG)

Este producto incluye:

1 * endoscopio
1 * espejo
1 * imán
1 * Gancho
1 * sostenedor
1 * CD
1 * manual del usuario
1* interfaz USB
Un gadget loco ¿o no tanto? Un endoscopio para Android podía parecer algo muy loco a primera vista, pero en realidad no lo es tanto. Al fin y al cabo el smartphone es un monitor portátil y que llevamos siempre con nosotros, además de ser capaz de guardar todos los videos y fotos que tomemos, por lo que quizá sea uno de los soportes más convenientes para un endoscopio

Por cierto ,este endoscopio usb lo puede comprar por menos de 15€  aqui
