Como reparar su contador digital


Desde que cambió la normativa que regulaba el uso de un  limitador  de la potencia contratada aislado de la caja general  de distribución de ca  hoy es posible tener un espacio  libre para  nuestras necesidades .

Ciertamente   gracias a los contadores inteligentes  con tele-gestión que van instalado  normalmente centralizados en una parte de edificio aparte que integran ademas  la habilidad de interrumpir el suministro la potencia desde estos en función de la potencia contratada , en muchos casos  y  en muchas viviendas ha quedado libre el hueco  que podemos  usar para instalar un sencillo contador+

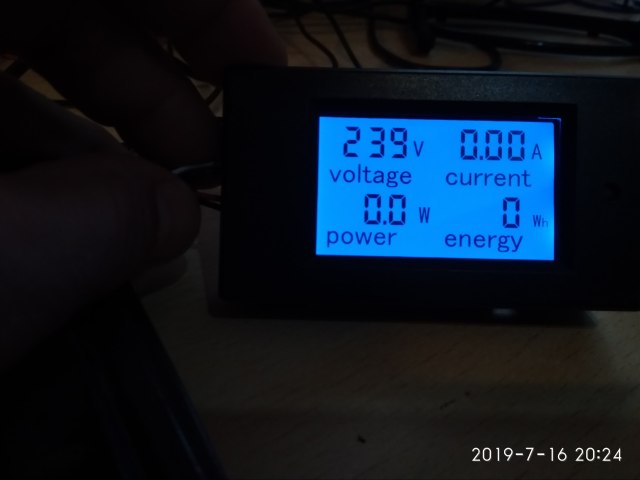

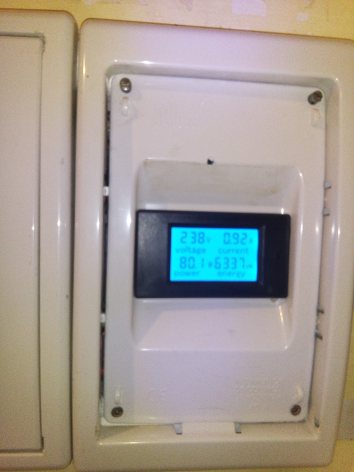

El panel digital ,como se observa en la imagen    encaja en la parte del hueco dejado por el antiguo magnetotérmico , aunque según el tipo de caja habrá que rebajar algo mas el hueco  con una lima para que encaje perfectamente en el hueco ,   y como se puede  apreciar ,es bastante llamativo visualmente gracias  a su luz de fondo azulada  mostrando en tiempo real   las siguientes medidas:

  • Tensión en voltios de la red de suministro ca
  • Intensidad en amperios del
  • Potencia instantánea consumida en Watios
  • Acumulado de  energía consumida wn Kw/h



Este sencillo panel  es muy económico (unos 9€)  y nos va ayudar muchísimo a concienciarnos de nuestro consumo energético pues ofrece la lectura en tiempo real (tensión, corriente, potencia activa, potencia)

Ademas cuenta con una función de alarma de sobrecarga cuyo  umbral de alarma se puede preseleccionar para avisarnos si nos pasamos de potencia, siguiendo la siguiente operativa:

  • Pulse el botón, cuando la pantalla LCD muestre “SET CLr” después del botón de liberación, ajuste el valor en el informe de estado de energía;
  • El área de potencia muestra el valor actual de la alarma de alimentación y el dígito más bajo comienza a parpadear, entonces puede presionar el botón del +1 digital, cuando no haya operación de tecla más de tres segundos, cambia automáticamente por ajuste digital corto como encima;
  • Después de la configuración, presione el botón más de cinco segundos para guardar y salir automáticamente, el alcance del umbral de potencia activa establecido para el 0.0 ~ 22.0kW

Una ventaja de este panel es que no necesita  fuente  de alimentación externa al llevarla integrada  en esta , lo  que significa en la practica  que únicamente habrá que alimentarla con 220 V c.a. , pero como vamos a ver , a la larga también  es si talón de aquiles porque básicamente la alimentación se hace con un filtro RC con un  condensador serie de 1mf 250V.

Si  tiene  ya  montado este instrumento   y empieza    apagarse o dar lecturas  en primer lugar debe saber que el control de luz de fondo se puede ajustarse presionando brevemente el botón para encender o apagar la luz de fondo,de modo que quedara almacenado  el estado de retroiluminación de almacenamiento automático.

Si falla dando lecturas extrañas ,puede proceder a hacer un  reseteo de las lecturas:

  • Pulse el botón de encendido durante 5 segundos hasta que la pantalla digital parpadee, luego suelte el botón;
  • Si  pulsar el botón, los datos de consumo se borran y se borran para dejar de parpadear;
  • Si pulsa el botón durante 5 segundos hasta que no parpadee, los datos de carga no se borran y la salida se borra.

Si   a  pesar de los pasos  anteriores  el panel  fluctua deberemos revisar el filtro RC de alimentación  al circuito para los cual  :

  • Cortamos la alimentación general ( normalmente desde el mangenetotermico de entrada de la red)
  • Desmonamos la tapa del ict

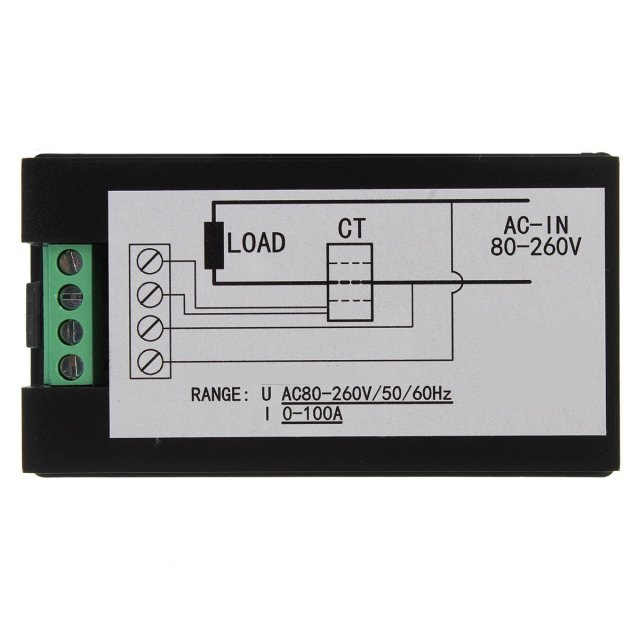

  • Quitamos   la alimentación del  panel  directamente  de 220V , eso si , !con mucho cuidado de   asegurarnos  donde van los hilos para  no equivocarnos  al restituirlos (no confundir  donde  se conectan los hilos del  toroide!  (en la foto de bajo se ve claramente los bornes de alimentación  donde serian los dos inferiores)
  • Mantenemos  los cables del  circuito  a medir  por el interior del toroide y simplemente desconectamos los dos cables de salida del toroide

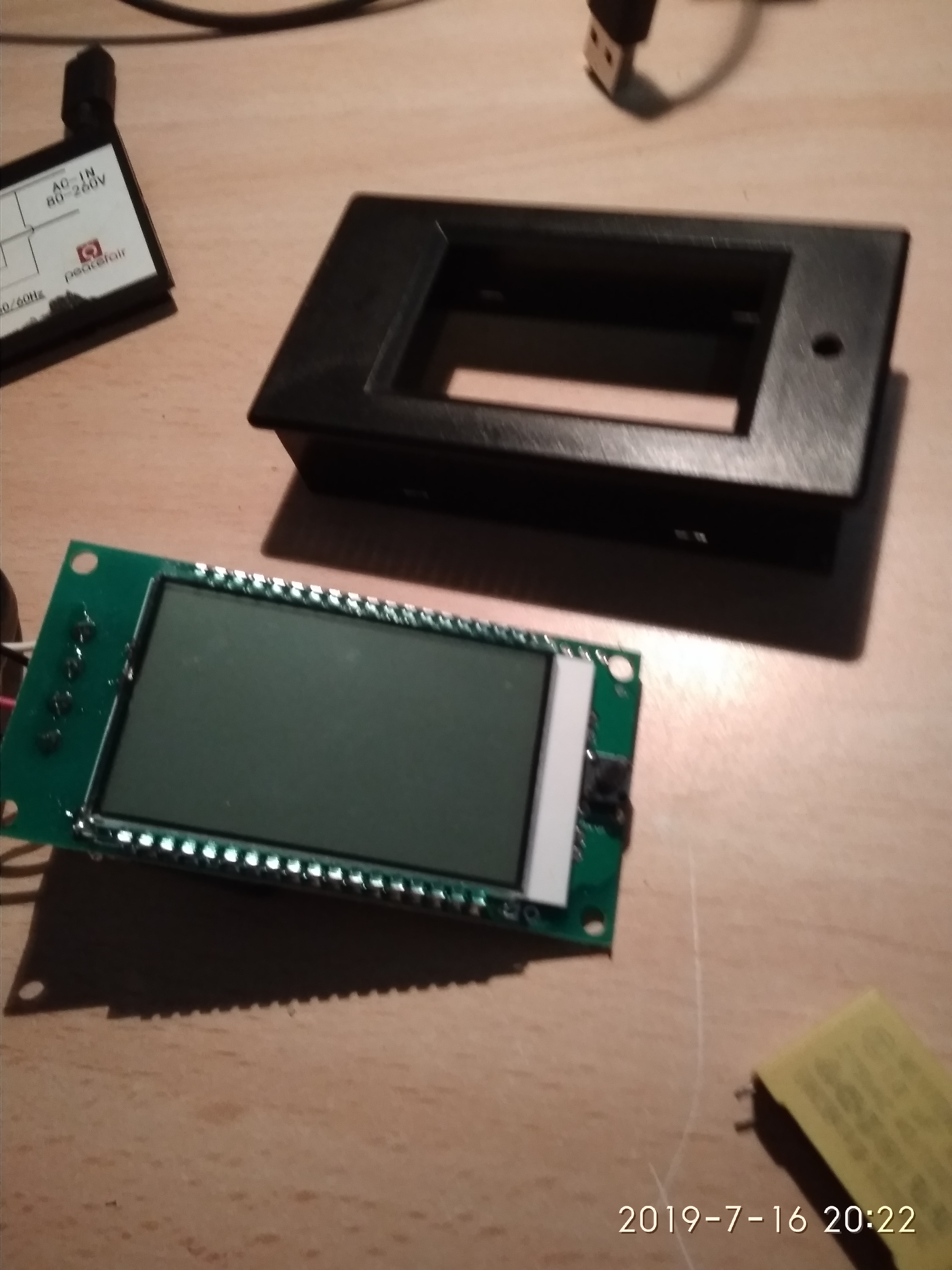

  • Volvemos  a tener el panel   aislado  . Ahora  quitaremos la tapa posterior  y los 4 tornillos que fijan la placa a la caja

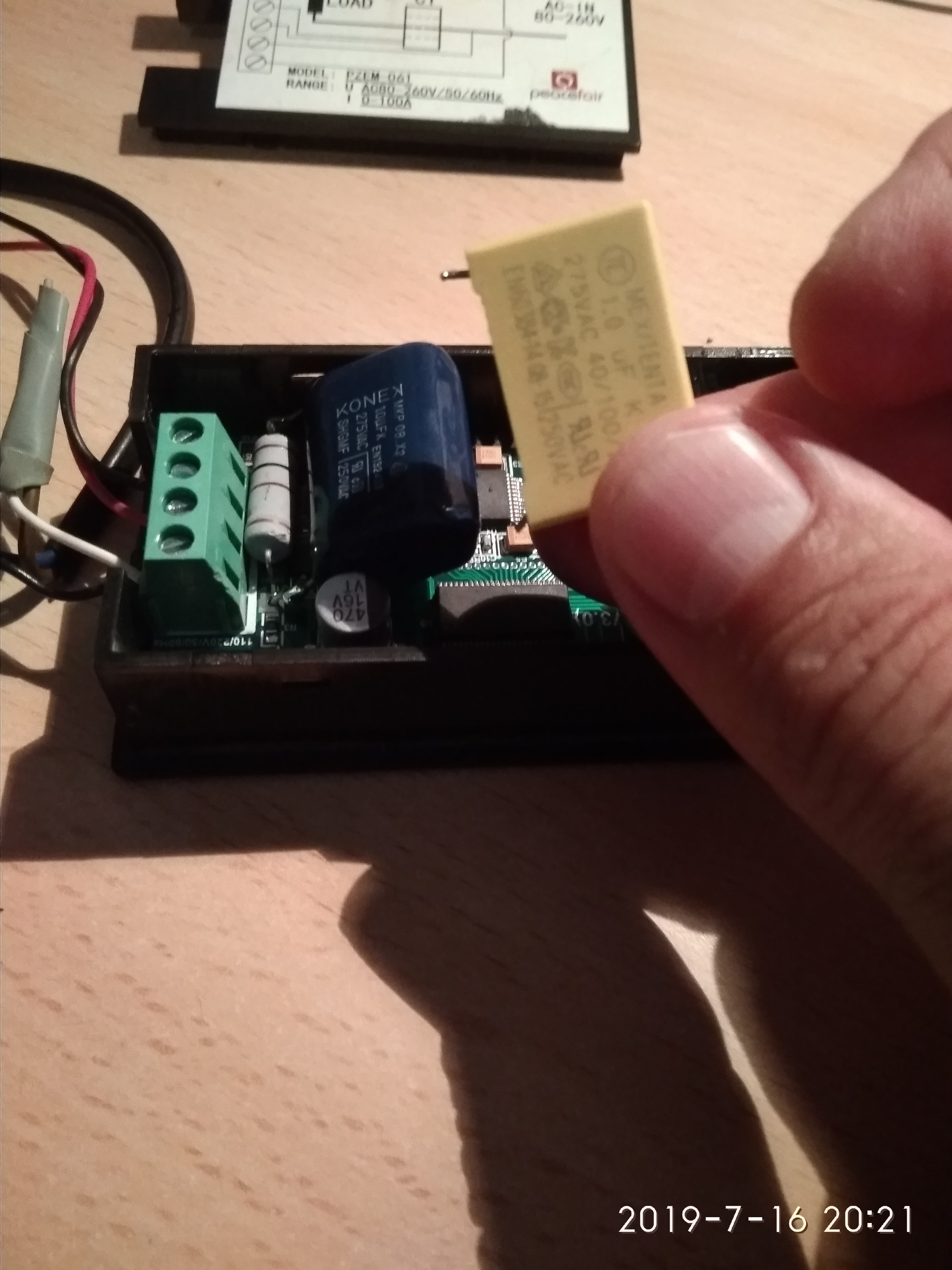

  • Ahora  si fluctúa  la lectura del panel  probablemente el condensador  de tamaño considerable  de la entrada se haya estropeado , por lo que deberíamos probar a cambiarlo por uno nuevo ( el de este modelo es de un 1 microFaradio 250V)
  • Volveremos a colocar la placa  sobre la caja con los 4 tornillos , según el tipo de condensador que pongamos ( como en la foto ) quizás no podamos poner la tapa de la caja
  • Ahora antes de colocarlo en la caja original del ICT  deberíamos probarlo conectándolo solo con un cable de alimentación de ca  ( cuidado  nuevamente con las conexiones)
  • Si aun persiste la fluctuación    debemos revisar   también la resistencia bobinada de potencia que hay al lado del condensador de alimentación
  • Una vez  funcione , lo  volveremos  a  colocar en la tapa del ict, pondremos las conexiones  eléctricas  teniendo  especial  cuidado  con no confundirlos los hilos del toroide  con los de alimentación
  • Restituimos el suministro de ca
  • Ajustaremos los parámetros de luz

Conviene recordar que por seguridad cuando trabaje en cuadros de baja tensión siempre trabaje cortando la alimentación general y asegúrese después con un polímetro o un busca-polos que efectivamente no hay tensión c.a.

Obviamente si no se tiene experiencia en cableados de baja tensión o no esta seguro de la instalación , le  recomendamos encarecidamente  que este tipo de trabajos lo realice un instalador  o un electricista pues  manejar por error tensiones de ca puede ser peligroso  .
