Sencillísimo transmisor de audio


Es cada vez mas habitual en vez de realizar circuitos electrónicos desde cero,  usar circuitos comerciales   para darle otros usos  y aplicaciones  ,por ejemplo , en este caso , se trataría  de  modificar una de las muchos modelos disponibles de emisoras para coches de muy bajo precio que es usado para enviar música desde un reproductor de mp3 integrado  o desde una señal de audio externa (  por ejemplo procedente de la salida de audio del un PC  )  hacia el  equipo estéreo del coche  por la banda  de FM  .
La modificación   versaría en utilizar la parte del transmisor de FM integrado que suele ser de buena calidad  y que suele incluir  la posibilidad de cambiar de frecuencia mostrándolo en un pequeño  display LCD,  mejorando su alcance  pudiéndolo usar el conjunto   final  por ejemplo para enviar música desde un PC  hacia cualquier receptor de radio FM  que este en  las inmediaciones.
Los pasos a seguir para realizar la modificación son los siguientes:
  1. Eliminar la fuente de 5V ,pues a pesar de que se diseñan para funcionar con 12 voltios de la toma de  encendedor de cigarrillos del automóvil, los circuitos internos sólo necesita 5 voltios para funcionar, así que podemos eliminar el regulador interno de 5 voltios.
  2. Después de retirar el regulador de voltaje y el enchufe para el encendedor de cigarrillos, nos quedamos con el  resto :los circuitos y la pantalla, y 3 cables que salen de la parte superior.El cable rojo es el cable de alimentación positiva sera donde tenemos que conectar 5 voltios, el cable negro es la masa, y el cable blanco es la antena que realmente no funcionan muy bien.
  3. Se ha usado un simple amplificador de AF  utilizando sólo un transistor BJT para aumentar la señal de audio modulada, y conectarle una antena más grande (que puede reciclarse de cualquier  vieja radio).

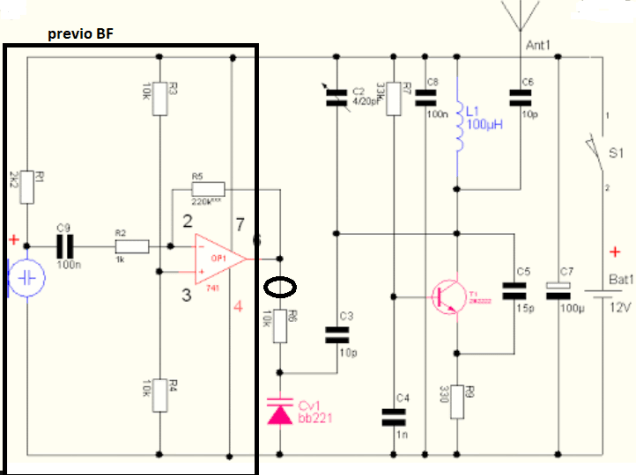

Imagen del circuito Build

Listas  de cosas que necesitará:

  • x1 transmisor FM  para coche de los económicos
  • x1 transistor BJT (2N2222 funcionaba bien)
  • resistencia de ohmios x1 100
  • x2 220 ohm resistencias
  • x1 22pF capacitor
  • x1 10nF condensador
  • antena de radio x1





Fuente aqui



Anuncios

Imprimir tus propios circuitos impresos con tu impresora de tinta ya es posible


impresora

Pues en efecto ,en este artículo de Microsoft  de Yoshihiro Kawahara de la Universidad  de  Tokyo ,Steve Hodges de Microsoft Research Cambridge  ,Benjamin S. Cook ,Cheng Zhang   y Gregory D. Abow   los tres  de Georgia Institute ofTechnology en Atlant,a nos   presentan  un sistema de  tecnología rápida y accesible de bajo costo para apoyar la creación rápida de prototipos de dispositivos electrónicos funcionales .

Para este enfoque de ‘ circuitos de inyección de tinta instantáneos ‘ es muy importante   la capacidad de imprimir huellas altamente conductores y patrones sobre sustratos flexibles como el papel y películas plásticas de forma barata y rápida.

Además de proporcionar una alternativa a breadboarding y circuitos impresos convencionales ,  esta nueva técnica soporta fácilmente grandes sensores de área y aplicaciones de alta frecuencia, tales como antenas .

A diferencia de los métodos existentes para la impresión de patrones conductivos ,la  conductividad surge dentro de unos pocos segundos sin la necesidad de equipo especial , siendo  factible el uso de impresoras de inyección de tinta convencionales con cartuchos  basados  en tinta mezclada con nanopartículas de plata .

Con esta técnica  para imprimir circuitos electrónicos sobre papel, es posible  crear  circuitos de inyección de tinta instantáneos ademas  de  un sinfin de nuevas de posibilidades

Esperemos que esta tecnología llegue  rapidamente al mayor nuemero de usuarios posible del mismo modo en que lo han hecho las impresoras  3d , ya que soporta la fabricación de una variedad de prototipos de dispositivos electrónicos  funcionales en un tiempo record





Saber mas  aqui
