Un osciloscopio es un instrumento de prueba electrónico que permite la visualización de señales de tensión que se mostrarán y se registran en este. Gracias a un circuito específico en los osciloscopios tradicionales se repiten señales de movimiento de izquierda a derecha de forma que se pueden crear formas de onda no repetidas.
Como el lector puede imaginar ,los osciloscopios se utilizan comúnmente para observar la forma exacta de onda de una señal eléctrica. Además de amplitud de la señal, osciloscopios pueden mostrar la distorsión de tiempo entre dos eventos (tales como el ancho de pulso, período o tiempo de subida) y el tiempo relativo de dos señales relacionados.
Hoy en día, los osciloscopios utilizan pantalla LCD a color, mostrando muchos mejores gráficos que los tradicionales añadiendo además funciones muy diversas que los hacen muy versátiles .
Desgraciadamente los osciloscopios modernos son instrumentos profesionales de precisión todavía de alto coste y eso a pesar de que han irrumpido en el mercado pequeños osciloscopios portátiles a un relativo bajo coste que los hace ideales para reparaciones y aficionados.
Ante esta problemática, el aficionado se ve obligado a utilizar soluciones económicas basadas en ordenadores con circuitos específicos o soluciones basadas en el convertidor A/D presente en la tarjeta de sonido de cualquier PC.
De hecho una propuesta muy interesante podría ser utilizar una tarjeta dongle de sonido usb y por ingeniería inversa modificarla para convertirla en osciloscopio como vimos en este blog.
Otra opción aún más sencilla es simplemente usar un red atenuadora directamente con la entrada de de audio de nuestra tarjeta de sonido.

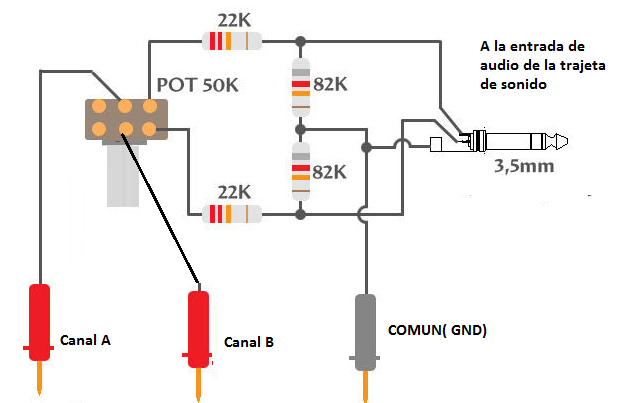

A continuación podemos ver una sencilla red atenuadora formada por dos sencillos resistencias y una resistencia ajustable para cada cana para el análisis de dos canales analógicos.
Estos son los componentes para crear nuestro osciloscopio “casero” usando la entrada de audio de su ordenador Portátil u ordenador de sobremesa
Dos Resistencias 22K ohmios de 1/4 W
Dos Resistencias de 82K ohmios de 1/4W
Un Potenciómetro de 50K Lineal tipo tandem
Un metro cable estéreo apantallado
Un Jack estéreo de 3,5 mm
Tres terminales Tester
Como se puede observar la resistencia de 22K sirve como límite de seguridad de tensión en la tarjeta de sonido del ordenador portátil o sobremesa
El potenciómetro sirve como resistencia de tensión de entrada, de modo que si el voltaje está por encima de 5 voltios, debemos ajustar el potenciómetro necesariamente para evitar que la tarjeta de sonido sea dañado por una entrada excesiva de tensión.
Tal y como comentamos ambos potenciómetros de cada canal para simplificar el circuito se han unido en un ptenciometro Tandem , pero perfectamente pueden ir independientes
El valor de la resistencia de 22K r puede ser aumentada hasta 820K Ohm para el uso de osciloscopio con una entrada de por encima de 5 voltios.
El valor del potenciómetro también puede ser aumentado hasta 100K lineal, para el uso de osciloscopio con una entrada de por encima de 5 voltios.
Por último no debe usar cable apantallado para evitar la inducción alrededor del cable conectando este mediante el jack stereo a las entradas de LINE-IN / MIC de su ordenador
IMPORTANTE: Para la seguridad de su ordenador portátil, puede utilizar un dongle tarjeta de sonido USB barata .
No debe aplicar bajo ningún concepto señales de AC procedentes de transformadores ni mucho menos tensiones procedentes de suministro de red.
Aplicaciones PC
Nuestra red atenuadora es una primera fase para poder analizar pequeñas señales cambiantes en el tiempo introduciendo ambas por el jack de audio stereo , pero aun necesitamos una pieza de software para poder procesar dichas señales.
Veamos algunos de los programas para pc más famosos que podemos usar en nuestro ordenador para emular un osciloscopio usando la entrada de audio conectada a la red atenuadora ya comentada:

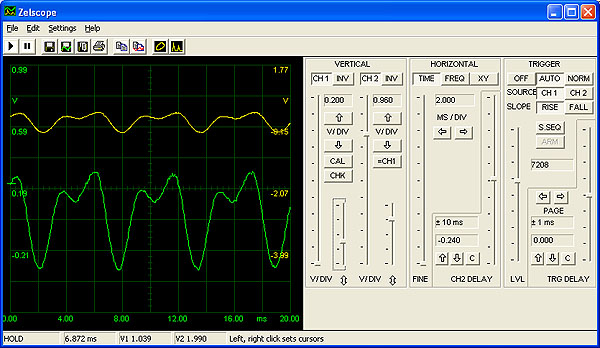

ZELSCOPE
Una de las muchas aplicaciones que intentan emular un osciloscopio en nuestro pc es ZELSCOPE, descarga gratuita en www.zelscope.com .Esta aplicación es de prueba de 14 días, pero puede ser comprada a un precio no mayor de (US $ 9.95).Con esta aplicación se puede ver pruebas de señal de tensión, entre otras señales de cargador de teléfono móvil, cargador portátil, batería, etc mostrando la señal de tensión de cerca a la perfección y sin ruido.
Zelscope cuenta asimismo con un analizador de espectro, y puede exportar los datos en formato WAV, texto o capturas de pantalla.Zelscope es ideal para comprobar equipos de audio y realizar experimentos de electrónica.
A la vez, es una excelente herramienta educativa.Zelscope soporta los siguientes formatos WAV, BMP, EMF, TXT.
Una peculiaridad es que representa en dos trazas las señales de la tarjeta de sonido (música, voz, otros sonidos o señales de otros dispositivos).
Existen también bastantes programas gratuitos más antiguos que constituyen todo un clásico dentro de este tipo de aplicaciones
BIP Oscilloscope 3.0
Es todo un clásico . Es un pequeño programa gratuitomuy ligero que puede funcionar con cualquier ordenador sin importar demasiado los años que tenga
Ejecútelo. Su micrófono estará conectado a la entrada Mic. Pulse sobre el triángulo verde. Hable delante del micrófono y verás su señal.
Mediante VOLT/DIV puedes cambiar la amplitud de la señal visible. Esto significa Voltios por división, es decir, si lo ponemos a 0,2, cada cuadradito tendrá una altura de 0,2 V.
Mediante TIME/DIV graduamos la base de tiempo, la frecuencia visible.
Si lo graduamos a 2 ms y una señal periódica se desarrolla en 6 cuadritos horizontales, significa que la señal tiene un Período de 12 ms. Haciendo el inverso 1 / 0.012 = 83,3 Hz obtenemos que la señal tiene 83,3 Hz de frecuencia.
Oscilloscope 2.51
Otro osciloscopio para PC. Oscilloscope 2.51 :Muy bueno. Tiene para dos canales. 20 KHz.
NOTAS:
1. Este osciloscopio se podría utilizar para una tensión máxima de entrada de 5 voltios.
2. Este osciloscopio tiene un rango de frecuencia de: 20 Hz a 20 kHz (que cumpla con la capacidad de la tarjeta de sonido).
Querido lector si conoce algún otro programa que emule un osciloscopio para ordenador a través de la entrada de tarjeta de sonido y no este en esta lista no dude en compartirla con toda la comunidad , !GRACIAS!
No hay ningún aficionado a la electrónica que tarde o temprano termine adquiriendo un osciloscopio para su uso personal bien comprándo uno del tipo «profesional» , lo cual suele ser una alta inversión, o bien montándoselo uno mismo. Es evidente que dado el bajo coste de montárselo por uno mismo, esta puede ser una buena opción para la mayoría de los amantes de la electrónica bien usando diseños de otros aficionados como hemos comentado en este blog o bien adquiriendo todos los componentes en forma de kit (disponibles incluso en Amazon ).
Si bien es cierto que montarse un osciloscopio puede ser una labor altamente gratificante desde el punto de vista didáctico , es posible que el usuario pueda sentirse decepcionado tanto por la complejidad de su montaje como por la manejabilidad y precisión ,del resultado de cara usarlo como un instrumento de uso cotidiano
Estudiemos en este post ambas opciones sobre todo por si esta pensando en adquirir un osciloscopio y no sabe decantarse por una u otra opción
Montaje de un osciloscopio en forma de kit
Por unos 38€ en efecto es posible adquirir un kit en Amazon que de completarlo siguiendo las sencillas instrucciones conseguiremos un osciloscopio de buen calidad cuya velocidad máxima en tiempo equivalente de muestreo (señal repetitiva) es de 20MSa / s ,con una velocidad máxima de muestreo en tiempo real – 2MSa / s ,resolución – 8 bits (longitud del registro – 256 bytes y un ancho de banda analógico de 1 MHz
Este osciloscopio dispone de los modos de activación Auto / Normal / Sencillo prácticos para la captura instantánea de onda. Puede seleccionar fuente de geometría interna / externa,y activación de picos de ascenso y caída .También la activación de salida esta disponible, haciendo que sean posibles secuencias de ondas para hacer capturas multicanal. Asimismo puede observar las ondas antes de la activación (demora negativa).
Este kit tiene la parte «difícil de instalar»,es decir los componentes SMD ya montados dejando al constructor la labor de instalar el resto de componentes en su mayoría a través de orificios soldándolos después. Nada es muy difícil de montar pues, aunque se recomienda un buen soldador de punta fina,ésto esta muy justificado sobre todo para soldar las conexiones de los interruptores que están muy próximos entre sí.
Este kit esta pensado para montarlo sobre tres placas :un panel frontal mecanizado con los nombres de los mandos para ofrecer un aspecto semiprofesional ,el propio PCB donde van los componentes y finalmente un PCB posterior de protección del conjunto. Si bien en el caso del tercer PCB suministrado hace un trabajo razonable de protección de la placa de componentes si se colocan en un banco de trabajo desordenado , quizás se hecha en falta que no haya protección en los 4 laterales, razón por la cual algunas aficionados optan por montar el conjunto en el interior de una caja de plástico transparente incluyendo tanto las puntas de prueba como la batería :
El LCD retroiluminado es «monocromo» adecuado para la resolución real del alcance sí mismo. La función de contador de frecuencia funciona bien, tanto a la frecuencia de 1 Hz como a frecuencias superiores ofreciendo una buena precisión.
En este vídeo podemos ver el montaje del osciloscopio con todo lujo de detalles:
En cuanto al resto de características :
Sensibilidad vertical – 100 mV / Div – 5V / Div
Posición vertical ajustable con indicador
Impedancia de entrada – 1M ohm
Voltaje de entrada Max – 50Vpk (sonda 1x) [500Vpk de 10x sonda]
Acoplamiento DC / AC / GND
Horizontal – 0.5us / Div – 10m (minutos) / Div
Auto / Normal / modos trigonométricas individuales
Rising / Falling disparo por flanco
Trig externa disponible
Salida de activador está disponible, lo que hace posible en cascada ámbitos hacer captura multi-canal.
Nivel de disparo ajustable con indicador
Hold / función ejecutar
Guardar / recuperar hasta 6 capturas
Función FFT disponible – tamaño de 256 puntos y 512 puntos seleccionables, frecuencia de muestreo de 1Ksps a 2Msps seleccionable
Pantalla de Transferencia a PC como archivo de mapa de bits a través de la conexión en serie
Incorporado 500Hz señal de prueba / 5Vpp
Medidor de Frecuencia (Para señal de entrada nivel TTL)
Cambio automático entre el modo de osciloscopio y el modo de medidor de frecuencia
Fuente de alimentación de 9V DC
Dimensión: 110mm X 65mm X 25mm (sin el caso)
Aquí puede ver las tres placas que componen el kit así como la gran pantalla lcd retroiluminada
Este kit se puede montar para un constructor experimentado moderadamente en una sola noche pues lo complejo ya ha viene incorporado, aunque se recomienda que se lean las instrucciones en línea dos veces antes de empezar su construcción.
Algunos usuarios quizás citan la «cierta lentitud » de la función de disparo en algunas formas de onda, si bien la mayoría de los usuarios comentan que se quedan impresionados por la calidad de este producto desde luego impensable por este precio hasta hace muy poco.
Sin duda es un proyecto fácil ( lo complejo ya viene hecho ) funcionado muy bien, siendo ideal para el rastreo de audio y datos de señales y perfecto para integrarlo en otros equipos donde se necesite instalar un osciloscopio ( aunque como ve se puede ver también puede ser muy útil para instrumentación)
Este osciloscopio de bolsillo es útil para mantenimiento de equipos y circuitos de Audio , juguetes electrónicos (ideal para los circuitos electrónicos montados en los modelos de coche de control remoto),reparación «in situ» de equipos electrónicos domésticos (aire acondicionado o inversor de frecuencia industrial, AC / DC de conmutación de alimentación o inversor, equipos contra incendios ascensor y edificio, circuito de control industrial),mantenimiento de hardware o software de depuración RS232, RS485, I2C, CAN y otros circuitos de interfaz de comunicaciones, pantallas LED ,circuitos controladores de escaneado, circuitos de accionamiento de motores sin escobillas,etc: es decir en cualquier circuito donde sea necesario observar los cambios de señal lentos necesarios para las aplicaciones. (tales como:. relé y contactos del interruptor de jitter, carga de la batería y las curvas de descarga, carga de alimentación características de respuesta transitoria de las mediciones del sensor de temperatura)
Lo primero que notará es que este osciloscopio es altamente inmune al ruido ( es decir NO es sensible al ruido ) pues de hecho algunos usuarios comentan que han intentado capturar varios bytes de datos en 9600 baudios con osciloscopios profesionales necesitando hasta 15 minutos antes de darse por vencido, cuando con este pequeño scope se tenía la forma de onda en menos de tres minutos..
Este dispositivo captura 1024 muestras que se pueden establecer al principio o al final del trigger permitiendo la visualización exclusiva de señal lenta de giro, la pantalla puede ser una señal completamente continua, a diferencia del modo SCAN que causará que la visualización de la señal sea discontinua
El instrumento permite una visualización de la señal totalmente continua, a diferencia del modo SCAN que hará la visualización de la señal discontinua.
Asimismo cuenta con cursores de tiempo que pueden calcular en forma automática y visualizar la diferencia de tiempo (mostrando la diferencia horaria) y también cursores de voltaje que pueden calcular en forma automática y visualizar la diferencia de voltaje(se mostrará la diferencia de voltaje).
Es importante destacar que se puede detener el momento de la visualización de forma de onda,permitiendo congelar en cualquier forma de onda de tiempo (Función HOLD)
La toma de la izquierda es una salida de onda cuadrada programable del oscilador de salida ,la cual viene predefinida a 1000Hz/3.3V ,la cual puede ser útil para testeo del propio instrumento conectando esta directamente a la entrada del propio osciloscopio.
El instrumento también es capaz de capturar pantallas todo el tiempo con buenos resultados. La pantalla de 1024 muestras se pueden guardar en la memoria,la cual se mantiene incluso si se apaga, y por supuesto se puede reproducir en el propio aparato.
Es importante asimismo destacar la posibilidad de descargar la forma de onda a nuestro ordenador usando el cable usb , mediante un archivo CSV, el cual permite importarse a una hoja de cálculo para su representación gráfica.
El conector es MiniUSB (no Microusb) y también sirve para la alimentación por USB por lo que puede usarse cualquier cargador de móvil para esa función gracias al cargador inteligente incorporado ,porque como se puede deducir el aparato es alimentado por la batería interna o bien por USB .
Para un uso mas avanzado en el siguiente vídeo donde la señal de prueba es la salida de un convertidor step-down DC-DC con carga moderada.
Si el rango de frecuencia es aceptable para usted, no dude en comprar este osciloscopio !no se arrepentirá al menos para su uso portátil !
Por cierto, la versión con batería de ayuda ,permitirá hacer mediciones en movilidad aisladas la cual le permitirá usarla durante más de 2 horas alimentados únicamente con la batería interna
Cada vez es mas sencillo disponer un osciloscopio para uso no profesional por muy poco costo . Los mas tipicos son los basados en Arduino u otros microcontroladores . Como ejemplo este Kit DSO138 , ofrece un osciloscopio digital en Kit de Aprendizaje Electrónico por unos 20.39$
Como unica pega es que habra que tener conocimientos para soldar en SMD el microprocesador que viene en formato SMD sin soldar ( y sin instrucciones sobre cómo soldar el SMD).
Viene con instrucciones para el montaje, pero se toma un tiempo montarlo, por lo que hay que mucha tener paciencia. La soldabilidad de los pads es buena aunque el uso de flux suplementario pude ayudar considerablemente, siendo muy importante elegir una punta de soldador del tamaño correcto, para dar calor sólo sobre los pads y no sobre el plano de masa/disipación de calor que los circunda, pues dificultaría la soldadura.
Este modelo no sólo usa el micro en SMD , también tiene bastantes otros componentes SMD, así que si no se tiene experiencia en este tipo de soldadura, mejor comenzar con una placa de prácticas como la SKU136435.
Este Kit utiliza un procesador ARM Cortex-M3 (STM32F103C8), e incluye una pantalla a color TFT de 2,4 pulgadas(el tamaño de la pantalla es de 52 x 40 mm) alimentándose a DC 9V . Ademas esta placa se puede utilizar como tarjeta de desarrollo de pruebas ARM por sus reducidas dimensiones (la placa PCB mide sólo 117 x 76 mm)
Características de los indicadores:
Frecuencia de muestreo en tiempo real máximo: 1MSPS
Precisión: 12 bits
Profundidad búfer de muestreo: 1024 bytes
Ancho de banda analógica: 0 – 200 KHz
Sensibilidad vertical: 10mV / Div – 5V / Div (1-2-5 manera progresiva)
Desplazamiento vertical ajustable, y con instrucciones
Impedancia de entrada: 1MΩ
Tensión de entrada máxima: 50Vpp (1: 1 de la sonda), 400Vpp (10: 1 sonda)
Modos de Acoplamiento: DC / AC / GND
El rango de tiempo horizontal de base: 10μs / div – 50s / Div (1-2-5 manera progresiva)
Con el modo automático, regular y de una sola vez, fácil de capturar la forma de onda momento
Disponible ascendente o descendente disparo por flanco
Posición de nivel de disparo ajustable, y con instrucciones
Forma de onda de disparo anterior observable (retardo negativo)
Se puede congelar en cualquier forma de onda de tiempo (función HOLD)
Viene 1Hz /3.3V fuente de señal de prueba de onda cuadrada
Este modelo a pesar de su precio no es un juguete – es un gran pequeño osciloscopio. Sin embargo, tenga en cuenta ensamblarlo no es apto para principiantes pues necesitar una pequeña estación de soldadura punta de temperatura controlada y un buen conjunto de pinzas.
Este instrumento es fácil de ajustar, da una muy buena presentación y se puede utilizar para la mayoría de los usos de baja frecuencia. Los niveles de pantalla son precisas y muy claro (lo mejor que se podría esperar en una pantalla de 2,4 pulgadas) Bien hecho JYE y Banggood – lo único que podría mejorarse es la marca de la TL084 para orientatio
El modelo último es el 13804K, y viene con el último firmware 113-13801-050. Según el fabricante se ha reducido el nivel de ruido en esta versión, y parece ser cierto
El código fuente esta disponible, de hecho animan a que la gente pueda desarrollar sobre la base de la suite, por ejemplo, se puede cambiar a milivoltímetro, registradores de datos, y así sucesivamente
Hemos hablado en este blog de numerosas aplicaciones para Android que permiten emular un osciloscopio sobre cualquier terminal o tableta que cuente con este sistema operativo. En fácil recordar aquellas apps que explotan la entrada de audio para emular un simple osciloscopio de un ancho de banda «básico», pero también un segundo grupo que gracias al OTG , es fácil entender que se puedan enviar datos de medidas también por el puerto USB . Como novedad para terminar, también han aparecido osciloscopios basados en el interfaz bluetooth el cual permite un aislamiento perfecto con el terminal y además hace completamente portable la sonda
Osciloscopios Android basados en la entrada de audio
Osciloscopio de doble trazo Digital para Android es una aplicación que puede medir cualquier forma de onda construyendo un simple circuito conformado por una resistencia y un condensador cerámico en serie, conectando dicho circuito a la entrada de linea y micrófono.Este osciloscopio como gran novedad soporta dos canales siempre claro que el terminal o la tableta cuenten con sendas entradas diferenciadas de audio (mic y aux)
Características
* Autocorrelación avanzada activación
* 1 ó 2 canales
* Entrada de micrófono
* Ganancia y la frecuencia ajustable
Este programa convierte su dispositivo en una función de osciloscopio simple del analizador de espectro, siendo la fuente de la señal la entrada de micrófono de su dispositivo. Con este programa usted será capaz de comparar el nivel de ruido (sonido) en diferentes áreas o de diferentes fuentes, así como para determinar el espectro de las señales de audio. Usted puede tomar una señal de imagen moviendo el modo de pausa del programa y examinar con mayor detalle la forma y espectro de las secciones individuales de la señal.
El espectro de la señal se determina usando FFT.
Combinado con el LabNation SmartScope, esta aplicación convierte su tableta en un generador de osciloscopio / forma de onda móvil. Puede comprobar las especificaciones técnicas SmartScope en https://www.lab-nation.com/specs (unos 229€ con las puntas de prueba)
NOTA: Si no puede instalar esta aplicación, probablemente significa que el dispositivo no es compatible con USB on-the-go. Esto significa que usted no puede utilizar el SmartScope. Si desea probar la aplicación todavía, se puede descargar el paquete de Android (APK) del sitio web https://www.lab-nation.com/download
Se puede utilizar con un teléfono o tableta sin ordenador.Este significa que no hay ninguna conexión por cable con el teléfono o la tableta, que puede garantizar la seguridad de su dispositivo.
El osciloscopio es la de uso más frecuente, el dispositivo más flexible para las mediciones eléctricas.
Se visualiza un potencial eléctrico a través de la función de tiempo, produciendo mucha más información que otros métodos de medición actuales y potenciales.
Con un osciloscopio las siguientes medidas pueden ser ya sea directamente o indirectamente medidas: tensión continua, tensión alterna, corriente continua, corriente alterna, tiempo, tiempo de retardo, fase, diferencia de fase, frecuencia para ver las formas de onda en vivo, hacer mediciones.
Características
Modo de demostración disponible.
Viendo la forma de onda de audio capturado desde un micrófono.
Forma de onda del acelerómetro, x y z.
Medida: frecuencia, min / max, pico a pico
FFT para la entrada de micrófono.
Muestra la información de nivel de disparo
Guardar capturas de pantalla de su instrumento en su dispositivo móvil
Ahorra señal a presentar en formato csv.
Controla las siguientes funciones
• iniciar / detener / sola adquisición
• Tiempo de cambio / div
• cambio de voltios / div
• Los canales de encender / apagar
• seleccionar el tipo de disparo / nivel
• una función de zoom de pantalla
• haga doble clic en disparadores ellos establece a nivel cero
Requisitos del sistema:
2.3.5 Android y hasta
OscBox – Bluetooth Oscilloscope en http://ar-oscilloscope.com (esta descatalogado pero se puede comprar de segunda mano)
NFX osciloscopio es un simple analizador de amplitud (sólo para Android 3.1 y superior) apoyado por un dispositivo GABOTRONICS (que debe estar actualizado). Actualmente hay dos opciones de entrada de la solicitud.
La opción de entrada más nuevo y mejor es un dispositivo de hardware USB proporcionado por Gabotronics. Modo host USB ha sido compatible desde Android 3.1, por lo tanto, la mayoría de nuevos teléfonos y tablets serán compatibles con el modo USB host (Por favor, compruebe el dispositivo). NFX osciloscopio apoya la Gabotronics Xprotolab / Xminilab, esto tiene 2 canales de entrada analógicos y 8 canales digitales y mide poco tamaño (un minúsculo cuadrado de 2,5 x 4 cm)
El dispositivo en sí es una alternativa portátil barata a la mayoría de los osciloscopios convencionales, y tiene muchas características diferentes. Conexión del Xprotolab al NFX osciloscopio proporciona una plataforma potente osciloscopio y barata para sus necesidades portátiles.
Lista de especificaciones para xprotolab:
2 entradas analógicas
Máxima velocidad de muestreo: 2MSPS
Ancho de banda analógico: 200kHz
Resolución: 8bits
Impedancia de entrada: 1MΩ
Tamaño del búfer por canal: 256
Rango de voltaje de entrada:-14V a +20 V
Actualmente el modo USB se ha probado en el Samsung Galaxy Nexus, Asus Transformer, Asus Nexus 7, Samsung Galaxy S3
Ha habido problemas reportados con la versión Android 4.3 y USB host, hay un error importante en la liberación, que se fija para ser actualizado en algún momento en el futuro.
Nota: La mayoría de los dispositivos se necesita un cable de OTG para activar el modo USB Host. Consulte las instrucciones específicas del teléfono para obtener más información.
Constiuye un osciloscopio Open Source Android con lo que usted está apoyando el proyecto de Código Abierto (hardware y software), y habilita a lo desarrolladores para mantener constantemente la aplicación hasta la fecha. También usted siempre obtendrá las actualizaciones más recientes directamente. Puede descargar el código fuente y la aplicación en http://www.osciprime.com bajo licencia GPL.
Se trata de un completo y funcional Android osciloscopio. Funciona con la entrada de audio del micrófono estándar, así como con un USB del osciloscopio.
Características principales:
-> Funcionalidad multitáctil de gran alcance en un osciloscopio como nunca antes visto
-> Todas las funcionalidades básicas del osciloscopio (Trigger, Interleave, Medición, atenuación, offset, etc.)
-> Hardware Ready: Con nuestro hardware OsciPrime osciloscopio, se puede medir fuentes de tensión reales => http://www.osciprime.com
-> Personalización: medición en ambientes oscuros? Configure su espacio de trabajo temáticos-colores a su gusto para satisfacer sus necesidades.
-> Exportar Imágenes a PNG para su uso posterior
Especificaciones:
-> 44.100 kHz Mono entrada de micrófono
-> Osciloscopio USB 2x 8 bit 6 [Msps / s]
-> http://www.osciprime.com para obtener más información acerca de las características de alcance USB
Actualmente trabaja en:
-> Pruebas y mejorar Hardware
-> Añadir Soporte de registro para la Aplicación para Android
-> Trabajos manuales para una versión de Ubuntu del SW
La placa PCB hardware OsciPrime inicial fue diseñado en dos capas.La versión actual utiliza cuatro capas PCB.Inicialmente se conecta a unBeagleBoard vía USB y se accede a través delibusb.Hoy en día, el software se ha ajustado para implementar el nuevo Host API USB Android.De esta manera la plataforma Android es intercambiable con tal de que es compatible con la API (Android 3.1+ y la aplicación OEM).
Descripción general del hardware:
✔ 2x Entrada Analógica @ 8bit / 6Msps
✔ niveles de ganancia de 5 analógicas
✔ 3.3 MHz – 8,0 MHz de ancho de banda (ganancia dependiente)
✔ 16 V Max Voltaje de entrada
✔ 880 mW Consumo de energía
✔ Diseñado para 10x Sondas
Descripción del software:
✔ Rango +/- 1,5 V hasta +/- 16 V
✔ 5 us / Div max – 1 ms / Div min
✔ 2 canales individuales
✔ Offset-V, Time-Offset, Calibración
✔ Gatillo Falling / Edge Rising, CH1 / CH2
✔ Medida: Voltaje, Frecuencia, Tiempo
✔ adquisición de datos de Marcha / Paro
✔ prestación 30 fps
✔ Procesamiento 400’000 muestras por segundo
Plataformas de hardware de Prototype
Mediante el uso de la API de Android USB Host es posible utilizar el OsciPrime sin la necesidadde erradicar el dispositivo Android.La junta ha sido probado con el Acer A500 y el Galaxy Nexus, así como el Asus Nexus 7 (utilizando un convertidor OTG).Tenga en cuenta que si el dispositivo utiliza un convertidor OTG y no tiene posibilidad de ser fuente de carga externa, entonces el hardware OsciPrime agotará la batería del dispositivo.
Para ejecutar el software, puede descargarlo de la sección de origen (el apk binario está disponible allí también) o recibe directamente la aplicación desde Google Play Store .El software es gratuito y licenciado bajo GPL.
El informe técnico es un punto de partida perfecto para llegar a entender el código fuente y el hardware del proyecto.Más información acerca de los cambios recientes y las noticias se puede encontrar en nuestro blog de técnica «Uso de Android en Automatización Industrial» .Para instrucciones de cómo actualizar y programar el microcontrolador FX2 y la cabeza CPLD a la zona de origen .
