Primeros pasos con ESP32

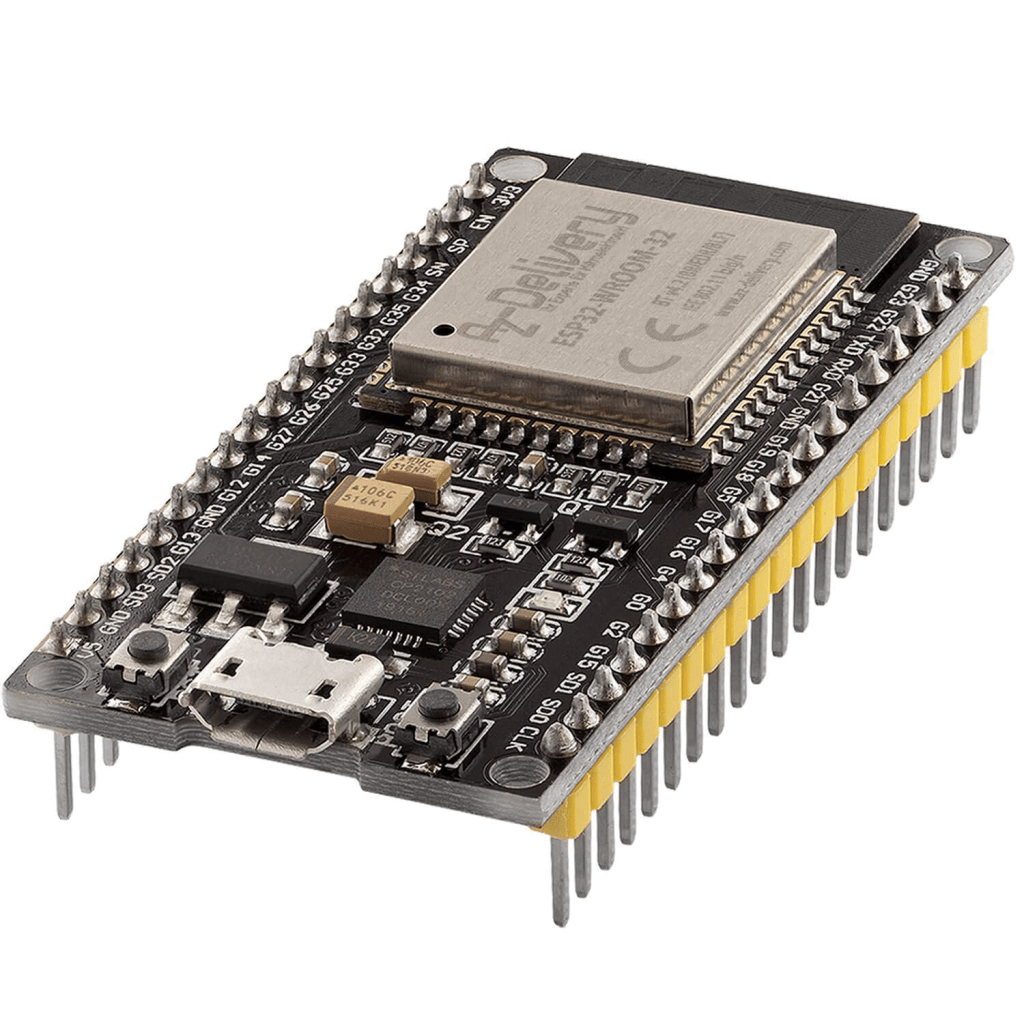

El famoso fabricante aleman AZDelivery en efecto nos pone disponible el ESP32 ESP-WROOM-32 NodeMCU Modulo WiFi + Bluetooth Dev Kit C Placa de Desarrollo 2.4 GHz Dual Core con Chip CP2102 , lo cual para muchos expertos es el sucesor del ESP8266 a un precio muy parecido ( unos 10€ en Amazon)

Este módulo AZ-Delivery , desarrollado por la empresa Espressif tiene el potente Microcontrolador ESP32 instalado siendo por tanto ideal para prototipos rápidos ya que esta placa de desarrollo ESP32 permite la dinámica creación de prototipos con una sencilla programación a través de un script Lua o en la construcción compatible con Arduino-IDE y Breadboard. Integra funciones Wi-Fi y Bluetooth.

Destaca además el consumo ultra bajo de energía ideal para poderlo alimentarlo con baterías. Asimismo cuenta con chips Bluetooth Wi-Fi de modo dual de 2,4 GHz y TSMC, así como tecnología de bajo consumo de 40 nm.

Esta versión tiene 38 pines y ofrece más funciones que un módulo de 30 pines y es más pequeño y más conveniente de usar.

De igual manera que en el modelo predecesor ESP8266, la funcionalidad WLAN está implementada directamente en el SoC, pero con funcionalidad Bluetooth adicional (incl. BLE).


El procesador ESP32 es mucho más potente que el ESP8266 pues combina una CPU con 2 núcleos Tensilica LX6, con una frecuencia de hasta 240 MHz, y 512 Kilobytes de SRAM en un único chip microcontrolador. Además, integra una unidad de radio para WLAN (según 802.11bgn) y Bluetooth (Classic y LE) , esta conectividad que por cierto no posee el ESP8266.

La función WLAN soporta todos los métodos de encriptación habituales, como WPA2. También puede actuar en la WLAN como punto de acceso o Sniffer en modo pasivo.

A través de los 32 pines están disponibles, entre otros, UART, I2C, SPI, DAC, ADC (12 bits) y todos los pines GPIO pueden utilizarse como entrada o salida.

Información Técnica

Voltaje de alimentación5V
Voltaje de entrada / salida3.3V
Corriente de Funcionamientomin. 500mA
SoCESP32-WROOM 32
Frecuencia de Reloj80MHz / 240MHz
RAM512kB
Memoria Flash externa4MB
Pines I / O34
InterfacesSPI, I2C, I2S, CAN, UART
Protocolos Wi-Fi802.11 b/g/n (802.11n hasta 150 Mbps)
Frecuencia Wi-Fi2.4 GHz – 2.5 GHz
BluetoothV4.2 – BLE y Bluetooth clásico
Antena inalámbricaPCB
Dimensiones56x28x13mm


Hay un complemento para el IDE de Arduino que le permite programar el ESP32 utilizando el IDE de Arduino y su lenguaje de programación. En este post, le mostraremos cómo instalar la placa ESP32 en Arduino IDE, ya sea que esté usando Windows, Mac OS X o Linux..

Antes de comenzar este procedimiento de instalación, asegúrese de tener instalada la última versión del IDE de Arduino en su computadora. Si no lo hace, desinstálelo e instálelo de nuevo. De lo contrario, es posible que no funcione.

Con el último software Arduino IDE instalado desde arduino.cc/en/Main/Software , continúe con este post.

Para instalar la placa ESP32 en su Arduino IDE, siga las siguientes instrucciones:

  1. En tu IDE de Arduino, ve a Archivo > Preferencias Instalación del complemento ESP32 en Arduino IDE Preferencias abiertas de Windows, Mac OS X y Linux
  2. Ingrese lo siguiente en el campo «URL adicionales del administrador de la junta»:https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json .
  3. Luego, haga clic en el botón «Aceptar»:Instalación del complemento ESP32 en Arduino IDE Windows, Mac OS X, Linux ingrese las URLNota: si ya tiene la URL de los tableros ESP8266, puede separar las URL con una coma de la siguiente manera: https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json, http://arduino.esp8266.com/stable/package_esp8266com_index.json
  4. Abra el Administrador de tableros. Vaya a Herramientas > Tablero > Administrador de tableros…Instalación del complemento ESP32 en Arduino IDE Windows, Mac OS X, administrador de tableros abiertos de Linux
  5. Busque ESP32 y presione el botón de instalación para » ESP32 by Espressif Systems «:Complemento ESP32 en Arduino IDE Windows, Mac OS X, Linux instalado
  6. Eso es todo. Debe instalarse después de unos segundos.

Prueba de la instalación

Conecte la placa ESP32 a su ordenador mediante un cable USB. Lo más sencillo seria probar a hacer parpadear el led interno , pero realmente si queremos probar la conectividad wifi es mejor probar esto con un codigo mas elaborado. Afortunadamente no tenemos que buscar mucho porque el propio IDE de Arduino incluye los ejemplos .

Con su Arduino IDE abierto, siga estos pasos:

1. Seleccione su placa en el   menú  Herramientas  >  Placa (en el ejemplo es un  DOIT ESP32 DEVKIT V1 pero si compra el AZDelivery ESP32 ESP-WROOM-32 NodeMCU Modulo WiFi + Bluetooth Dev Kit C Placa de Desarrollo 2.4 GHz Dual Core con Chip CP2102 deberemos poner ESP32Dev Module )

Arduino IDE seleccione la placa ESP32 en el menú Herramientas

2. Seleccione el puerto (si no ve el puerto COM en su IDE de Arduino, debe instalar los  controladores CP210x USB to UART Bridge VCP ):

Arduino IDE seleccione el puerto ESP32 en el menú Herramientas

3. Abra el siguiente ejemplo en Archivo > Ejemplos > WiFi (ESP32) > WiFiScan

Ejemplo de Arduino IDE open WiFiScan para ESP32

4. Se abre un nuevo boceto en su IDE de Arduino:

Arduino IDE cargando WiFiScan ejemplo a ESP32

5. Presione el  botón Cargar  en el IDE de Arduino. Espere unos segundos mientras el código se compila y carga en su placa.

6. Si todo salió como se esperaba, debería ver un mensaje » Terminó de cargar». » mensaje.

Arduino IDE terminó de cargar ESP32 WiFiScan sketch

7. Abra el monitor serie Arduino IDE a una velocidad de transmisión de 115200:

8. Presione el botón Habilitar integrado de ESP32   y debería ver las redes disponibles cerca de su ESP32:

Instalación del complemento de prueba ESP32 en PC con Windows, Max OS X y computadora con Linux

Solución de problemas más comunes

Si intenta cargar un nuevo boceto a su ESP32 y recibe este mensaje de error » Se produjo un error fatal: no se pudo conectar a ESP32: se agotó el tiempo de espera… Conectando… «. Significa que su ESP32 no está en modo de carga/parpadeo.

Con el nombre de la placa y el puerto COM seleccionados, siga estos pasos:

  • Mantenga presionado el botón » BOOT » en su tablero ESP32
Resuelto Ocurrió un error fatal: No se pudo conectar a ESP32: Se agotó el tiempo de espera... Conectando...
  • Presione el botón » Cargar » en el IDE de Arduino para cargar su boceto:
  • Después de ver el mensaje “ Conectando…. ” en su IDE de Arduino, suelte el dedo del botón “ BOOT ”:
Arduino IDE terminó de cargar ESP32 WiFiScan sketch
  • Después de eso, debería ver el mensaje » Terminó de cargar «.

Eso es todo. Su ESP32 debería tener el nuevo boceto ejecutándose. Presione el botón » HABILITAR » para reiniciar el ESP32 y ejecutar el nuevo boceto cargado.

Solución de otros problemas

Los problemas de parpadeo pueden ser complicados de solucionar. Pruebe las sugerencias aquí si tiene problemas:

El gestor de arranque no responde

Si ve errores como «Error al conectar», es probable que su chip no esté ingresando correctamente al gestor de arranque:

  • Compruebe que está pasando el puerto serie correcto en la línea de comandos.
  • Verifique que tenga permisos para acceder al puerto serie y que otro software (como el administrador de módem en Linux) no esté tratando de interactuar con él. Un error común es dejar un terminal serial accediendo a este puerto abierto en otra ventana y olvidarse de él.
  • Compruebe que el chip esté recibiendo 3,3 V de una fuente de alimentación estable (consulte Alimentación insuficiente para obtener más detalles).
  • Verifique que todos los pines estén conectados como se describe en Selección del modo de inicio . Verifique los voltajes en cada pin con un multímetro, los pines «altos» deben estar cerca de 3.3V y los pines «bajos» deben estar cerca de 0V.
  • Si ha conectado otros dispositivos a los pines GPIO, intente eliminarlos y vea si esptool comienza a funcionar.
  • Intente usar una tasa de baudios más lenta ( es un valor muy lento que puede usar para verificar que no es un problema de tasa de baudios).-b 9600

Escribir en Flash falla a mitad de camino

Si el parpadeo falla con errores aleatorios en la mitad, vuelva a intentarlo con una velocidad en baudios más baja.

Los problemas de estabilidad de energía también pueden causar esto (consulte Energía insuficiente ).

La escritura en Flash se realiza correctamente, pero el programa no se ejecuta

Si esptool puede actualizar su módulo write_flashpero su programa no se ejecuta, verifique lo siguiente:

Modo de flash incorrecto

Algunos dispositivos solo admiten el diomodo flash. Escribir en flash con qioel modo tendrá éxito, pero el chip no puede volver a leer el flash para ejecutarlo, por lo que no sucede nada en el arranque. Prueba a pasar la opción a .-fm diowrite_flash

Consulte la página Modos de flash SPI para obtener una descripción completa de los modos de flash y cómo determinar cuáles son compatibles con su dispositivo.

Poder insuficiente

La fuente de alimentación de 3,3 V para el chip ESP tiene que suministrar grandes cantidades de corriente (hasta 70 mA continuos, pico de 200-300 mA, puede ser un poco más alto). También necesita suficiente capacitancia en el circuito de alimentación para satisfacer grandes picos de demanda de energía.

Capacitancia insuficiente

Si está utilizando una placa o módulo de desarrollo prefabricado, el regulador de potencia y los condensadores incorporados suelen ser lo suficientemente buenos, siempre que la fuente de alimentación de entrada sea adecuada.

Nota

Esto no es cierto para algunos módulos de ruptura de pines muy simples, similar a este . Estos desgloses no integran suficiente capacitancia para funcionar de manera confiable sin componentes adicionales. Los módulos OEM de montaje en superficie como ESP-WROOM02 y ESP-WROOM32 requieren un condensador volumétrico externo en la PCB para ser confiables, consulte la hoja de datos del módulo.

Clasificación de la fuente de alimentación

Es posible tener una fuente de alimentación que suministre suficiente corriente para la etapa del cargador de arranque en serie con esptool, pero no lo suficiente para el funcionamiento normal del firmware. Es posible que vea que el voltaje VCC de 3,3 V cae si lo mide con un multímetro, pero puede tener problemas incluso si esto no sucede.

Intente cambiar un suministro de 3,3 V con una clasificación de corriente más alta, agregue condensadores a la línea de alimentación y/o acorte los cables de alimentación de 3,3 V.

La salida de 3,3 V de los chips/adaptadores FTDI FT232R o las placas Arduino no suministran suficiente corriente para alimentar un chip ESP (a veces puede parecer que funciona, pero no funcionará de manera confiable). Otros adaptadores USB TTL/serie también pueden ser marginales.

Falta el cargador de arranque

ESP-IDF y utiliza un pequeño programa cargador de arranque de firmware. El cargador de arranque de hardware en ROM carga este cargador de arranque de firmware desde flash y luego ejecuta el programa. En ESP32, la imagen del cargador de arranque debe ser flasheada por ESP-IDF en el desplazamiento 0x1000.

Consulte la documentación de ESP-IDF para obtener detalles sobre qué binarios deben actualizarse en qué compensaciones.

Pines SPI que deben desconectarse

En comparación con el cargador de arranque ROM con el que habla esptool, un firmware en ejecución usa más pines del chip para acceder al flash SPI.

Si configura el modo «Quad I/O» ( , el valor predeterminado de esptool), los GPIO 7, 8, 9 y 10 se utilizan para leer el flash SPI y, de lo contrario, deben desconectarse.-fm qio

Si configura el modo «Dual I/O» ( ), los GPIO 7 y 8 se utilizan para leer el flash SPI y, de lo contrario, deben desconectarse.-fm dio

Intente desconectar cualquier cosa de esos pines (y/o cambie al modo de E/S dual si anteriormente estaba usando el modo de E/S cuádruple pero desea conectar cosas a los GPIO 9 y 10). Tenga en cuenta que si los GPIO 9 y 10 también están conectados a los pines de entrada en el chip flash SPI, aún pueden no ser adecuados para su uso como E/S de propósito general.

Además de estos pines, los GPIO 6 y 11 también se utilizan para acceder al flash SPI (en todos los modos). Sin embargo, el parpadeo generalmente fallará por completo si estos pines están conectados incorrectamente.

Accidente de etapa temprana

Utilice cualquiera de los programas de terminal serie para ver el registro de arranque. (La tasa de baudios ESP32 es 115200bps). Vea si el programa se bloquea durante el inicio temprano o si muestra un mensaje de error.

Programas de terminal serie

Hay muchos programas de terminal en serie adecuados para la depuración y la interacción en serie. El módulo pySerial (que se requiere para esptool) incluye uno de esos programas de terminal de línea de comandos: miniterm.py. Para obtener más detalles, consulte la documentación relacionada con pySerial o ejecute . Para conocer los valores exactos de configuración del puerto serie, consulte Configuración del puerto serie .miniterm -h

Seguimiento de las interacciones de Esptool

La ejecución volcará todas las interacciones en serie a la salida estándar (esto es una gran cantidad de salida). Esto puede ser útil al depurar problemas con la conexión en serie o al proporcionar información para informes de errores.esptool.py --trace

Errores comunes

Esta es una lista no exhaustiva de los errores de esptool más comunes junto con explicaciones de posibles causas y soluciones. Antes de leer cualquier consejo específico de error, se recomienda encarecidamente que revise primero toda la sección de Solución de problemas.

No se recibieron datos seriales.

Esptool no recibió ningún byte de datos o un paquete de deslizamiento exitoso . Este error generalmente implica algún tipo de problema de hardware. Esto puede deberse a que el hardware no funciona correctamente, las líneas seriales RX/TX no están conectadas o porque hay algún problema al restablecer el modo de descarga .

¡Modo de arranque incorrecto detectado (0xXX)! El chip debe estar en modo de descarga.

La comunicación con el chip funciona (se detecta el registro de arranque de la ROM), pero no se restablece automáticamente al modo de descarga.

Para resolver esto, verifique el circuito de restablecimiento automático (si su placa lo tiene), o intente restablecer el modo de descarga manualmente. Consulte Cargador de arranque manual para obtener instrucciones.

El modo de descarga se detectó correctamente, pero no se obtuvo respuesta de sincronización: la ruta de transmisión en serie parece estar inactiva.

El chip se restablece con éxito en el modo de descarga y envía datos a la computadora host, pero no recibe ninguna respuesta enviada por correo electrónico esptool. Esto implica un problema con la línea TX que se ejecuta desde el host hasta el dispositivo ESP. Verifique dos veces su placa o circuito de placa de prueba para ver si hay algún problema.

Encabezado de paquete no válido (0xXX): posible corrupción o ruido en serie.

Este error suele ser causado por una de las siguientes razones:

  • Usando un cable USB de mala calidad.
  • A veces, las placas de prueba pueden acortar los pines flash SPI en la placa y causar este tipo de problema. Intente quitar su placa de desarrollo de la placa de pruebas.
  • El chip podría estar oscureciéndose durante el flasheo. El regulador interno de 3,3 V de los chips FTDI no es suficiente para alimentar un ESP, consulte Alimentación insuficiente .

Otras cosas para probar:

  • Intente sincronizar y comunicarse a una velocidad en baudios mucho más baja, p .esptool.py --baud 9600 ...
  • Intente rastrear las interacciones en curso y vea si se recibe algo.esptool.py --trace ...
  • Intente omitir la detección automática de chips especificando el tipo de chip, ejecute .esptool.py --chip ESP32 ...

Si ninguna de las soluciones mencionadas anteriormente ayuda y su problema persiste, abra un nuevo problema .

Se produjo un error de excepción en serie

esptool.pyutiliza el módulo pySerial Python para acceder al puerto serie. Si pySerial no puede funcionar normalmente, genera un error y finaliza. Algunas de las causas de error de pySerial más comunes son:

  • No tienes permiso para acceder al puerto.
  • El puerto ya está siendo utilizado por otro software.
  • El puerto no existe.
  • El dispositivo se desconecta inesperadamente.
  • Los controladores de puerto serie necesarios no están instalados o están defectuosos.

Un ejemplo de un error pySerial:

A serial exception error occurred: read failed: [Errno 6] Device not configured

Los errores que se originan en pySerial, por lo tanto, no son un problema con esptool.py, pero generalmente son causados ​​por un problema con el hardware o los controladores.

Mas información en https://docs.espressif.com/projects/esptool/en/latest/esp32/troubleshooting.html

Por cierto, una forma rapida de conseguir el ESP32 es Amazon porque por unos 10€ podemos tenerlo en casa y empezar a experimentar porque además regalan un ebook

Primeros pasos con ESP8266


Node MCU es una plataforma para el desarrollo de proyectos IoT que integra el famoso chip ESP8266, el cual se ha extendido enormemente debido a su facilidad para desarrollar proyectos open source  que pueden ademas  pueden   involucrar el IoT  .

Esta placa  destaca  porque integra capacidades de comunicación via WiFi , conteniendo en su interior  un microprocesador que puede ser programado fácilmente usando el  conocido lenguaje de programación Lua o bien vía Arduino IDE.

Obviamente ante todo no podemos perder de vista su bajisimo precio ( menos de 10€  ) comparados con otras opciones , pues no debemos olvidar  que incluye  el modulo wifi integrado  y un bus GPIO para conectar dispositivos de E/S.
Node MCU es una plataforma de desarrollo permite un prototipado rápido, para una vez satisfechos con el resultado, portar el desarrollo a un sistema final con un chip ESP8266 como pieza central.

A la hora de programar nuevas funciones, si optamos por utilizar Lua, dispondremos de un sistema simple con buena comunidad de usuarios. En cambio programar con el sistema Arduino nos aporta un fantástico IDE y un sinfin de manuales y ejemplos de desarrollo.

Este modulo es Ideal como una solución independiente en lugar de Arduino además de Wi-Fi  integrado siendo fácil de programar a través del IDE de Arduino (como vamos a ver ) , al igual que un Arduino.
Todos los periféricos con bus I2C puede unirse,por ejemplo Pantallas OLED, pantallas LCD, temperatura, presión, sensores de humedad pueden ser conectados en paralelo. También se puede conectar múltiples DS18B20

Sin embargo, sólo hay una entrada analógica y salida y las pantallas táctiles no se pueden conectar con ella.



¿Se pregunta cómo empezar a  desarrollar código  con  su económico ESP8266 ?

Los pasos  a seguir   para conectar un ESP8266     son los siguientes:

  •  Instalación del IDE de Arduino .Si aun no lo tiene instalado ,se puede hacer  desde aqui
  • Instalación  del paquete de la placa ESP8266 en Arduino IDE  siguiendo las instrucciones del sitio : https://github.com/esp8266/Arduino

esp

  • Instalación de los controladores USB

Es necesario instalar el controlador USB requerido en su ordenador  para que pueda programar el ESP8266.  Independientemente de la opción de firmware que elijamos, primero necesitamos comunicarnos con la placa de desarrollo ESP-12E utilizando la interfaz USB de la computadora.

El módulo USB a Serial UART incluido en la placa es Silicon Labs ‘CP2012, para lo cual generalmente necesitamos instalar los controladores de puerto COM virtual (VCP) fácilmente disponibles para su sistema operativo específico.Una vez instalado, debemos verificar que el CP2102 sea reconocido por su ordenador

Una vez que el controlador está instalado, podemos conectar el cable USB al puerto USB de la computadora y la placa. Después de hacerlo, deberíamos ver el mensaje: software del controlador del dispositivo instalado correctamente.

Además, podemos verificar manualmente que todo funcione correctamente siguiendo estos pasos:

Abra el Administrador de dispositivos (disponible a través del Panel de control → Sistema y seguridad → Administrador de dispositivos en la sección Sistema)
Debajo de la entrada Puertos (COM & LPT), debe haber un puerto abierto llamado USB-SERIAL CP2102 (COM) donde hay un número típicamente mayor o igual a 3.

Ahora que estamos listos para comunicarnos con nuestro ESP8266 a través del CP2102, podemos explorar algunas de las diferentes opciones de firmware disponibles.

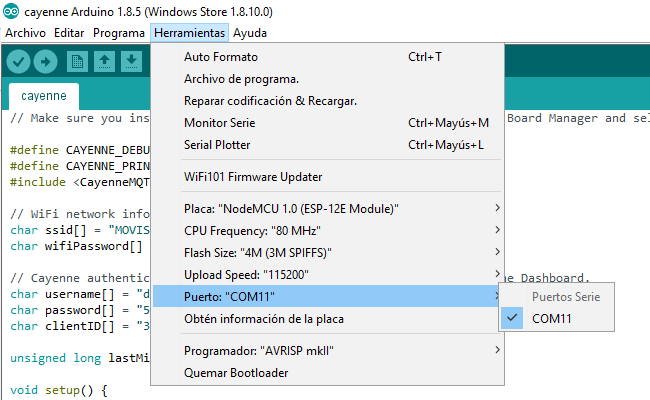

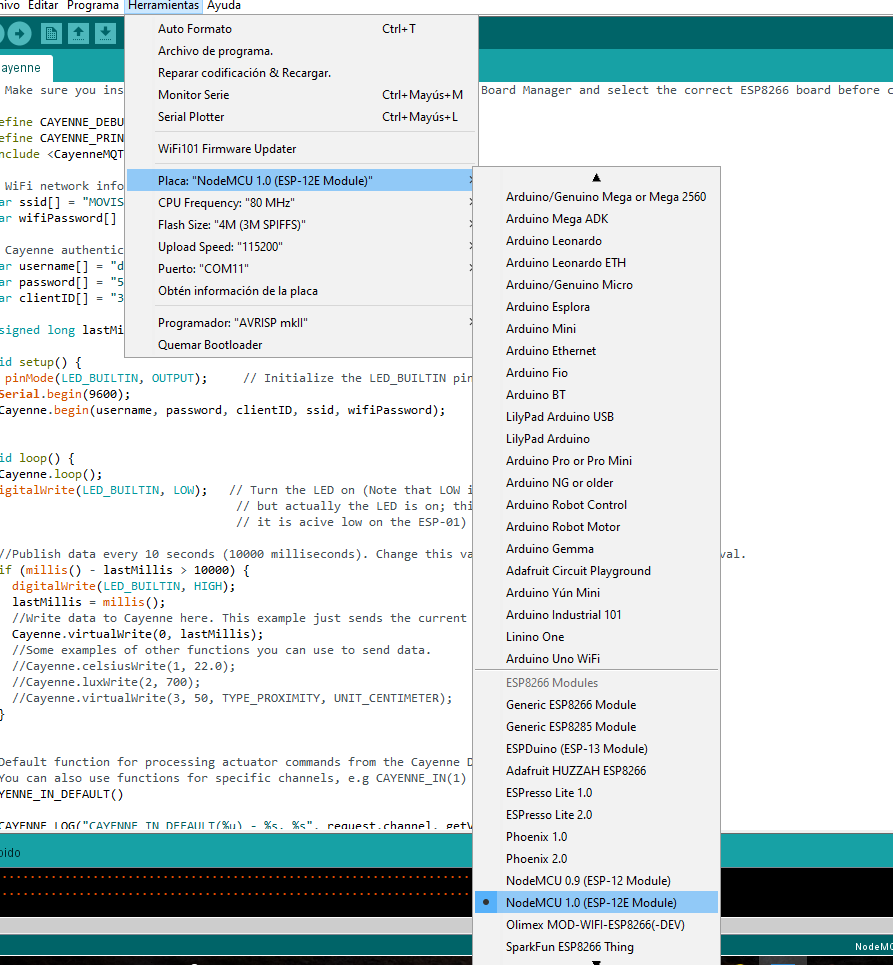

  • En el IDE de Arduino, vaya al menú de herramientas, seleccionada su placa y elija el  puerto al que está conectado su ESP8266.En el ejemplo  es el COM11




  • Ahora  copie el siguiente código  para probar que puede subir y ejecutar código código  en la placa :



/*
ESP8266 Led Parapadeante
*/

void setup(){

pinMode(LED_BUILTIN, OUTPUT);// Initializa el  pin de  LED_BUILTIN como salida

}

void loop() {       // la función de bucle se repite una y otra vez para siempre

digitalWrite(LED_BUILTIN, LOW);// encienda el LED

delay(1000); //Espera de 1 segundo

digitalWrite(LED_BUILTIN, HIGH);//  Apague el LED haciendo que el voltaje sea ALTO

delay(2000); // Espere dos segundos  para dejar apagado  LED

}



El LED azul en el módulo ESP – 01 está conectado a GPIO 1, (que también es el pin TXD, por lo que no podemos usar Serial.print () al mismo tiempo)

Tenga en cuenta que el nivel de voltaje es BAJO  pero en realidad el LED está encendido, porque es bajo en el ESP – 01

En este código se usa  LED_BUILTIN para encontrar el pin con el LED interno  de modo

Como puede apreciar , el código ejecuta un bucle infinito en el que pone el estado bajo  un segundo (encendiendo el led)    para posteriormente forzar a nivel alto  dos segundos(apagando el led  )  y así   indefinidamente gracias al bucle  que se repite indefinidamente



Envio de datos a la nube de Cayenne

  • Agregue la biblioteca de Cayenne MQTT a Arduino IDE  desde aqui como un fuchero zip
  • Instale la biblioteca zip descargada en el paso anterior desde Programa -> Incluir biblioteca -> Añadir libreria ZIP. y seleccionar ahora el fichero descargado con anterioridad  Cayenne-MQTT-ESP-master.zip
  • Ya puede crear una cuenta Starter en cayenne ( si aun no la tiene  ya creada)
  • Una vez ya validado vaya a la esquina  superior  izquierda  y pulse sobre el botón verde  add new
  • Ahora seleccione Generic ESP8266  como la placa y  tome nota  ahora  de los siguintes paraetros ofrecidos por la  pagina:
    •  MQTT USERNAME:
    • MQTT PASSWORD:
    • CLIENT ID:
    • MQTT SERVER:
    • MQTT PORT:
    • NAME YOUR DEVICE (optional):
  • Abra el boceto de ejemplo incluido desde Archivo -> Ejemplos -> Cayenne-MQTT-ESP. Modifique el boceto incluido con su información de red y la información de autenticación de Cayenne que recibió al agregar su dispositivo.

Primeros pasos con ESP8266 y Cayenne


Node MCU es una plataforma para el desarrollo de proyectos IoT que integra el famoso chip ESP8266, el cual se ha extendido enormemente debido a su facilidad para desarrollar proyectos open source  a los que indudablemente se une su bajisimo precio comparado con otras opciones.
De este componente destaca  integra capacidades de comunicación via WiFi , conteniendo en su interior  microprocesador que puede ser programado fácilmente usando en conocido lenguaje de programación Lua o vía Arduino IDE.

¿Se pregunta cómo controlar  su económico ESP8266 de forma remota desde cualquier lugar del mundo?

En este post repasaremos precisamente el proceso, paso a paso, de cómo escribir código en el IDE de Arduino y programar su ESP8266 permitiendo  que el código  escrito para  el ESP8266 se comunique con la plataforma myDevices Cayenne (https://cayenne.mydevices.com) la cual nos va  permitir monitorear y controlar el ESP8266 a través de un tablero muy intuitivo.



De  Cayenne hemos hablado  en este humilde blog, en muchisimas  ocasiones pero resumidamente es una solución innovadora   para la construcción de aplicaciones IoT  basada en la mayoría de las  plataformas conocidas como son ArduinoRaspberry piESP8266 y dispositivos  SerialesWifi y dispositivos Lora

Ademas   también  incluye una API Mqtt para conectar cualquier cliente MQTT la cual utilizaremos en este caso

Después de configurar una cuenta en Cayenne, utilizamos el Tablero para configurar un cualquier puerto del GPIO al que conectemos una entrada o una salida  . La comunicación entre el ESP8266 y Cayenne se realiza utilizando un protocolo muy ligero llamado MQTT (http://mqtt.org/).

Una vez que todo esté hecho, podemos monitorear y controlar el ESP8266 desde cualquier parte del mundo simplemente accediendo a Cayenne.

Los pasos  a seguir   para conectar un ESP8266   a  la nube de Cayenne  son los siguientes:

  •  Instalación del IDE de Arduino .Si aun no lo tiene instalado ,se puede hacer  desde aqui
  • Instalación  del paquete de la placa ESP8266 en Arduino IDE  siguiendo las instrucciones del sitio : https://github.com/esp8266/Arduino

esp

  • Instalación de los controladores USB

Es necesario instalar el controlador USB requerido en su ordenador  para que pueda programar el ESP8266.  Independientemente de la opción de firmware que elijamos, primero necesitamos comunicarnos con la placa de desarrollo ESP-12E utilizando la interfaz USB de la computadora.

El módulo USB a Serial UART incluido en la placa es Silicon Labs ‘CP2012, para lo cual generalmente necesitamos instalar los controladores de puerto COM virtual (VCP) fácilmente disponibles para su sistema operativo específico.Una vez instalado, debemos verificar que el CP2102 sea reconocido por su ordenador

Una vez que el controlador está instalado, podemos conectar el cable USB al puerto USB de la computadora y la placa. Después de hacerlo, deberíamos ver el mensaje: software del controlador del dispositivo instalado correctamente.

Además, podemos verificar manualmente que todo funcione correctamente siguiendo estos pasos:

Abra el Administrador de dispositivos (disponible a través del Panel de control → Sistema y seguridad → Administrador de dispositivos en la sección Sistema)
Debajo de la entrada Puertos (COM & LPT), debe haber un puerto abierto llamado USB-SERIAL CP2102 (COM) donde hay un número típicamente mayor o igual a 3.

Ahora que estamos listos para comunicarnos con nuestro ESP8266 a través del CP2102, podemos explorar algunas de las diferentes opciones de firmware disponibles.

  • Agregue la biblioteca de Cayenne MQTT a Arduino IDE  desde aqui como un fuchero zip
  • Instale la biblioteca zip descargada en el paso anterior desde Programa -> Incluir biblioteca -> Añadi libreria ZIP. y selecionar ahorael fichero descargado con anterioridad  Cayenne-MQTT-ESP-master.zip
  • Conecte el ESP8266 a su PC / Mac a través de un cable USB con capacidad de datos.
  • En el IDE de Arduino, vaya al menú de herramientas, seleccione su placa y el puerto al que está conectado su ESP8266.
  • Ya puede crear una cuenta Starter en cayenne ( si aun no la tiene  ya creada)
  • Una vez ya validado vaya a la esquina  superior  izquierda  y pulse sobre el botón verde  add new
  • Ahora seleccione Generic ESP8266  como la placa y  tome nota  ahora  de los siguintes paraetros ofrecidos por la  pagina:
    •  MQTT USERNAME:
    • MQTT PASSWORD:
    • CLIENT ID:
    • MQTT SERVER:
    • MQTT PORT:
    • NAME YOUR DEVICE (optional):
  • Abra el boceto de ejemplo incluido desde Archivo -> Ejemplos -> Cayenne-MQTT-ESP. Modifique el boceto incluido con su información de red y la información de autenticación de Cayenne que recibió al agregar su dispositivo.
.// This example shows how to connect to Cayenne using an ESP8266 and send/receive sample data
.// Make sure you install the ESP8266 Board Package via the Arduino IDE Board Manager and select the correct ESP8266 board before compiling.
//#define CAYENNE_DEBUG
#define CAYENNE_PRINT Serial
#include <CayenneMQTTESP8266.h>
// WiFi network info.
char ssid[] = «ssid»;
char wifiPassword[] = «wifiPassword»;
// Cayenne authentication info. This should be obtained from the Cayenne Dashboard
char username[] = «MQTT_USERNAME»;
char password[] = «MQTT_PASSWORD»;
char clientID[] = «CLIENT_ID»;
unsigned long lastMillis = 0;
void setup()
{ serial.begin(9600);
Cayenne.begin(username, password, clientID, ssid, wifiPassword);
}
void loop()
{
Cayenne.loop();
//Publish data every 10 seconds (10000 milliseconds). Change this value to publish at a different interval.
if (millis() – lastMillis > 10000)
{ lastMillis = millis();
//Write data to Cayenne here. This example just sends the current uptime in milliseconds.
Cayenne.virtualWrite(0, lastMillis);
//Some examples of other functions you can use to send data.
//Cayenne.celsiusWrite(1, 22.0);
//Cayenne.luxWrite(2, 700);
//Cayenne.virtualWrite(3, 50, TYPE_PROXIMITY, UNIT_CENTIMETER);
}
}
//Default function for processing actuator commands from the Cayenne Dashboard.
//You can also use functions for specific channels, e.g CAYENNE_IN(1) for channel 1 commands.
CAYENNE_IN_DEFAULT()
{ CAYENNE_LOG(«CAYENNE_IN_DEFAULT(%u) – %s, %s», request.channel, getValue.getId(), getValue.asString());
//Process message here. If there is an error set an error message using getValue.setError(), e.g getValue.setError(«Error message»);
}
  • Compile y sube el programa  a su dispositivo. La carga puede requerir configurar el dispositivo en modo de carga de arranque. Para el módulo Adafruit HUZZAH ESP8266, esto se hace siguiendo los siguientes pasos:
    • Mantenga presionado el botón GPIO0.
    • Haga clic en el botón Restablecer.
    • Suelta el botón GPIO0.
    • El LED rojo debería encenderse, lo que indica que el dispositivo está listo para cargar.
    • Cargue su boceto.
    • Compruebe el tablero de Cayenne para asegurarse de que está recibiendo datos de muestra de su dispositivo.



Hay mas ejemplos desde el  interfaz de Arduino   en  File → Examples → Cayenne-MQTT-ESP8266 → ESP8266
