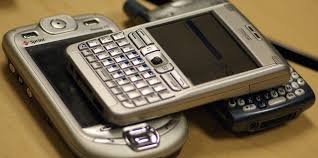

Reciclaje de smartphones


Con el gran éxito de terminales Android es posible que tengamos un viejo terminal Symbian ,iOS e incluso Android que no sabemos muy bien lo que hacer con él…
Desde estas lineas se plantea darle un segunda vida gracias a diferentes paquetes de software que explotan la gran potencialidad de estos equipos

Geolocalizacion

Gracias al Software PhoneLocator disponible para Symbian , por medio de una tarjeta SIM con datos (idealmente un duplicado del SIM nuestra linea pricipal ) nos servirá el conjunto para saber desde nuestro PC donde esta nuestro viejo terminal..
Saber más aqui

Cámara de vigilancia
Tanto para Android como para iOS y también para Symbian ,existen soluciones que utilizan la cámara de nuestro terminal para hacer de los mismos una cámara IP:así, el material que vayan captando podrá ser visto desde otro ordenador de la casa o desde internet. De esta forma, podemos utilizarlos para mejorar la seguridad en nuestro hogar o para cuidar a niños pequeños o personas mayores. En Android tenemos SECuRET SpyCam, mientras que en iOS contamos con Security Cam.


Reproductor de música y otros contenidos multimedia

Y no, no solo en cuanto a reprodución de contenidos que hayamos guardado en el termina ,sino también para recibir por streaming contenidos y reproducirlos en el equipo de música desde un disco de red u otro ordenador. Si el teléfono cuenta con salida HDMI, como el Xperia Arc S que usaba hasta hace poco, podemos conectarlo a la televisión y reutilizarlo como un Android TV Stick.

Vigilancia y eventos en el hogar
¿Qué tal si colocamos en la mirilla de la puerta de entrada la cámara de nuestro móvil? Con alguno de los programas mencionados anteriormente podríamos ver desde donde estemos quién ha llamado a la puerta. Habría que hacer un soporte para colocar el teléfono y comprobar qué tal se ve con la óptica de la mirilla la imagen. Así nos ahorraríamos una mirilla digital y ganaríamos en poder ver la imagen desde internet.

Dspertador
¿Te has dormido alguna vez porque tu despertador no ha sonado? Deja tu viejo móvil sin la SIM y conéctalo de forma permanente a un cargador. Si eres algo manitas puedes hacerte una base para orientar la pantalla hacia tu cama y asegurar que no lo vas a estampar cuando estés medio dormido. Puede que además seas de los que quieres echar un ojo a alguna noticia o bien al tiempo, lo tendrás a mano y podrás consultarlo en el móvil. Sí, también puedes usar tu teléfono actual, pero si un día se te olvida cargarlo estarás vendido.

Mando a distancia
Algunos móviles actuales como el HTC One integran un led de infrarrojos para poder utilizar el móvil como mando a distancia. En otros casos las Smart Tv modernas han lanzado aplicaciones para controlar nuestras televisiones a través de una aplicación móvil. ¿Eres de los que pierdes el mando cada dos por tres? Pues aquí tienes un mando de reemplazo. Además existen conversores que, conectados en la salida de auriculares del móvil y con una aplicación, se comportan como mandos a distancia prácticamente universales.
Asimismo si tenemos una Raspberry Pi como centro multimedia, hay aplicaciones para su control tanto para iOS como para Android y Windows Phone.

Teléfono IP
¿Utilizas mucho Skype u otro servicio de mensajería y telefonía? A lo mejor no te merece la pena dejar tu ordenador encendido. Con tu teléfono te sobra y te basta para hacer llamadas IP o para recibir mensajes. Simplemente tienes que dejarlo cargado y ejecutando tu(s) programa(s) de mensajería o telefonía IP. Así no te perderás ninguna llamada y estarás siempre localizado en casa, aunque no estés delante del ordenador y sin depender de tu móvil.

Y mucho más…

Si ninguan de las ideas anteriores te convence tal vez podamos darle un uso menos complejo: como temporizador en la cocina (y llevarnos el temporizador con nosotros si salimos de la misma), recordatorio para tomar medicinas, marco de fotos digital,reproductor multimedia, walkman,calculadora,etc

Nada más triste que dejar un dispositivo que hace muy poco tiempo era último modelo en un cajón desaprovechando su gran potencial ,pues podemos utilizarlo para tantas cosas que solo la imaginación nos puede dar coto …….

Fuente aqui

Como retroiluminar un display LCD


Para este trabajo necesitara un  pedazo de plástico transparente, varios LEDs rectangulares del mismo color , resistencias adecuadas a los leds y algunos cables para conectar estos .

Un display LCD consta de una placa  PCB, una estructura metálica y el montaje de vidrio del cristal líquido.

El lado trasero de vidrio del LCD se cubre con la película reflectante muy delgada, que deberia  ser eliminado si lo vamos  a retriluminar.



!Ojo con el  error de quitar el  filtro polarizador con película reflectante!:si sucediese sólo tiene que utilizar herramienta afilada para separar y guardar filtros para poner de nuevo más tarde.
Ver esta  wiki para más detalles



A continuación cortar el pedazo rectángulo de plástico.Lijar la  cara y el dorso de la placa de plástico con papel de lija fino para difundir la luz .Despues  cortar muescas a los lados de la placa donde va a instalar LEDs(la Forma de LED debe estar formada  para encajar en la muesca)



Ahora deberia fijar los leds al trozo de plastico (usted puede utilizar pegamento caliente para fijarlo en su lugar)

Ahora todo está listo para ser montado:
-PCB
-Hoja blanca de papel para reflejar la luz de vuelta;
-Filtro de polarización (si ha sido un error);
-Placa plástico con LED integrado;
-Conjunto de vidrio;
-Marco metalico.

NOTA:
Tenga mucho cuidado con los contactos de oro en PCB y el conector de elastómero (tira zebra). Use alcohol puro para limpiar si tocaste zonas de contacto con los dedos.
Otra cosa importante es la alineación correcta.
Si después de ponerlo en marcha usted consiguió que faltan líneas (caracteres) en la pantalla LCD y luego conector se ha desplazado de su posición original. Con cuidado, desmontar y volver a alinearlo.

Este método se puede usar tambien para cualquier otra cosa:por ejemplo cualquier aparato de medida analogico:

Fuente original aqui

Reciclar un monitor LCD como caja de luz


Finalizado Lightbox

Este post   trata sobre reciclar un  monitor defectuoso  Acer AL1913 LCD  que fue imposible  repararlo pues  aunque  la luz de fondo seguía siendo funcional,  el panel LCD no mostraba nada . Para no  tirarlo el autor  pensó utilizar  manualmente la luz de fondo para  convertirla en una caja de luz .

Esta modificación consiste en desmontar del monitor  la luz de fondo y el inversor. Este inversor toma la CC 16v procedente de una unidad central  y la convierte a la alimentación de CA requerido por la luz de fondo fluorescente para monitores. En este breve video de abajo se ve este proceso se, eche un vistazo.

ASUS AL1913 LCD Monitor

Los detalles internos de un monitor LCD incluyen componentes de CA de alta tensión. Este modelo particular usa una fuente de CA / CC situado en un bloque de alimentación auque sin embargo,estan  por lo general dentro de la carcasa del monitor con los otros componentes (a veces combinada con la placa del inversor). Tanto la fuente de alimentación AC / DC y el inversor presentan un peligro potencialmente letal y yo no recomendaría intentar esta modificación a menos que seas capaz de hacerlo con seguridad. Es bastante obvio que esto anulará cualquier garantía que pueda tener en el panel y todo es a su propio riesgo.

Inversor y tablero de conductor

Se retira la cubierta de plástico para revelar las entrañas de la unidad. En esta pantalla hay un amplificador de audio en una placa aparte junto a dos 2.5W altavoces que pueden ser reciclados para otro proyecto La tarjeta de control a la derecha recibe la señal de entrada de vídeo, lo procesa y lo muestra en la pantalla LCD, por lo que se puede  retirar , ya que ya no es necesaria.

Cambie unido a Inverter

Mientras que hurgar con el multímetro, cuando se conectan los dos pines  que se muestran arriba a  16v fue   la luz de fondo se enciende.Monitores LCD utilizan muchas variaciones de los componentes así que todos son propensos a trabajar de manera diferente.

Cambie unido a Inverter

Este interruptor se conecta con un pin conector hembra. Ahora el monitor se enciende manualmente, que se puede eliminar a la luz de fondo al descubierto.

Contraluz, pantalla LCD y Capas Difundir

El LCD y paneles difusores se eliminan (derecha), dejando sólo la luz de fondo (a la izquierda). Para mejorar la apariencia de la cubierta, se han añadido algunas capas de color negro mate. El interruptor de encendido original apareció con un destornillador para hacer la manera para el nuevo interruptor. Entonces todo se vuelve a montar y listo para una prueba.

En la mesa de luz

Es sorprendentemente brillante pero probablemente se vería mejor con una caja hecha a la medida. Teniendo en cuenta que hubiera ido todo a la basura, es una conversión rápida y ordenada

Fuente  aqui

Controles de pinball externos para una tableta con Android


Con este truco de Ruben , se pueden  agregar controles flipper pinball externas a un dispositivo  Android.
Para ellos Rubén decidióir con la TI Launchpad para este proyecto. La placa   MSP430 dev ofrece comunicaciones serie a través de una conexión USB, pero no es tan fácil encontrar el cable correcto. En este caso la tableta soporta USB On the Go (OTG), pero la placa se identifica como un dispositivo de ACM que debe ser manejado de manera diferente.
Con el fin de conseguir la tableta de hablar con el Launchpad compiló un módulo CDC_ACM de los fundamentos de Linux que componen cada sistema operativo Android. En este caso, el módulo se adapta para el chip de Allwinner A10 dentro de su modelo de tableta, pero no debe ser demasiado difícil de adaptar su guía para otros procesadores.

La idea se basa en conectar un MSP430 a un dispositivo Android (de hecho, la idea era utilizar el MSP430 Launchpad como caja de GPIO de bajo costo para una tableta de Android ).Pero Ruben, y pensó en el puerto de audio para la comunicación, y  entonces pensó    en    la  compatibilidad  USB OTG. Por lo tanto, ha compilado el módulo CDC_ACM de la tableta (Allwinner A10 based) para emular el puerto serie a través de USB.
Luego, en el lado MSP430 Launchpad, necesitaba una librería para usar el puerto serie. Encontró MSP430-softuart por Stefan Wendler y lo utilizó para la comunicación bidireccional en Android Tablet MSP430-Launchpad.

Para hacer una demostración, ha modificado el código de fuente abierta Pinball vectorial añadiendo soporte para el acceso al puerto serie (utilizando serialport-api de Google . Este Pinball Vector modificado tiene las aletas vinculados a MSP430 botones de Launchpad. Cuando se pulsan los botones en P2.5 y P2.3 estén flippers se activan. Un LED también está conectado en P1.6 para activarlo cuando se recibe el comando “palanca” de la aplicación para Android.

Vídeo de demostración aquí:





Este es el código fuente para el MSP430

#include
#include

#include "uart.h"

#define LED1 BIT0
#define LED2 BIT6
#define BUTTON1 BIT5
#define BUTTON2 BIT3

static volatile bool r = false;
static volatile bool l = false;

int main(void)
{
   WDTCTL = WDTPW + WDTHOLD;  // Stop watchdog timer

   BCSCTL1 = CALBC1_1MHZ;  // Initialize clock
   DCOCTL = CALDCO_1MHZ;

   P1DIR |= (LED1 + LED2); // Set BIT0 and BIT6 as output
   P1OUT &= ~(LED1 + LED2); // LEDs off

   P2REN |= (BUTTON1 + BUTTON2); // Select pull-up resitors por P2.3 and P2.5

   P2IE |= (BUTTON1 + BUTTON2); // Enabling Button interrupts

   P2IFG &= ~(BUTTON1 + BUTTON2); // Clear interrupt flags for the buttons

   uart_init();

   __enable_interrupt();

   uint8_t c;

   while(1)
   {
      if(uart_getc(&c)) {
         if (c == 't')
         {
            P1OUT ^= (LED2); // Toggle LED2
         }
      }
      if (l)
      {
            uart_putc('l'); // Send "left" command via UART
            l = false;
      }
      if (r)
      {
            uart_putc('r'); // Send "right" command via UART
            r = false;
      }
   }
}

// Port 2 interrupt service
#pragma vector=PORT2_VECTOR

__interrupt void Port_2(void)
{
   if ((P2IFG & BUTTON2))
   {
      P1OUT ^= LED1;  // Toggle LED1
      P2IFG &= ~BUTTON2; // Clear BUTTON2 interrupt flag
      P2IES ^= BUTTON2; // Interrupt called on High-to-Low and Low-to-High
      l = true;
   }
   if ((P2IFG & BUTTON1))
   {
      P1OUT ^= LED1; // Toggle LED1
      P2IFG &= ~BUTTON1; // Clear BUTTON1 Interrupt flag
      P2IES ^= BUTTON1; // Interupt called on High-to-Low and Low-to-High
      r = true;
   }

}

Por supuesto, usted podría ir una ruta diferente y  usar  Bluetooth para la conectividad. Hemos visto varios periféricos para juegos que utilizan esta técnica con dispositivos Android.

Fuente aqui

Microcontroladores reconocidos como impresora USB que se pueden programar mediante impresión


Este es un concepto fascinante. No estamos seguros de su utilidad, pero sin duda vale por sí mismo sólo por este concepto. Dean  acaba de agregar una nueva clase HID al proyecto LUFA que le permite programar el firmware de chips Flash AVR simplemente   imprimiendo en ellos. Esto significa que una vez que usted tiene un archivo como el que se ve abierto en el Bloc de notas de la foto de abajo, puede hacer clic en Archivo y luego darle a Imprimir sobre ese dispositivo  y el firmware se cargará en el chip.

Dean es el creador del proyecto LUFA y la  idea le vino mientras estaba explorando la idea de utilizar el protocolo MIDI para programar un chip. Eso no resultó debido a la forma en que Microsoft ha manejado MIDI en las últimas versiones de Windows. Pero él consiguió la idea de hacer LUFA se identifica como un simple impresora USB. Metió la mano en la especificación y ha descubierto la manera de hacer eso. Una vez que Windows se conecta al dispositivo  en realidad no importa  que los datos  le envía. Así Dean escribió un analizador para el gestor de arranque que podría aceptar el código hexadecimal de entrada y grabarla en la memoria de programa del chip.

Fuente aqui

Detalles sobre wordAds


Seguramente muchos os habreis apuntado al programa de WordAds que nos permite compartir las beneficios obtenidos por la publicidad en tu blog de wordpress.

A continuación se describen aqui algunas cuestiones que podemos tener al respecto:

¿Dónde puedo ver mis ganancias?
Después de su primer mes con WordAds, usted será capaz de ver sus ganancias a través de la pestaña Ganancias en el Menu Ajustes -> WordAds en el Dashboard de tu blog.

wordads_pantalla

¿Puedo obtener más información para explicar a mis ganancias?

Hay muchas variables que determinan sus ingresos más allá de circulación, incluidas las campañas de publicidad que estaban activos durante ese mes, así como los países en los que cada uno estaba activo (los anunciantes pagan más por los norteamericanos y los usuarios europeos). Continua mejorando con nuevos socios de publicidad para aumentar los pagos por lo que va a cambiar con el tiempo. Todo esto se traduce en un número de utilidades que depende de su tráfico, así como un número de otros factores.

En general, nos pagan por impresión, y no por clic. Eso significa que el mayor número de visitas que recibe, y más cada visitante utiliza su sitio, más ganará.
EE.UU. ubicaciones de anuncios actualmente pay-out en un nivel mucho mayor que los anuncios internacionales.
Después de su primer mes con WordAds verá sus ganancias en su panel de WordPress, que le dará una indicación de su potencial de ganancias. Esperamos que con el tiempo vamos a optimizar los ingresos por lo que va a ganar más de cada página sirvió.

¿Pueden dirigirse anuncios en los correos electrónicos o los teléfonos móviles?

WordAds no se ejecuta en los correos electrónicos, pero no se ejecutan en los teléfonos inteligentes, que es un segmento de rápido crecimiento del tráfico.

¿Por qué necesita mi número de Seguro Social?

El IRS exige que se le envíe un formulario de impuestos al final del año. Si usted vive fuera de los EE.UU. no necesita esto.

Cómo y cuándo me pagan?

WordAds paga una vez al mes a través de Paypal. Después del mes, WordAds le enviaremos un e-mail con un enlace a su panel de control que indica que sus ingresos mes anterior son en vivo. Vamos a PayPal sus ganancias para todo el último día del mes siguiente. Si usted no ganó un mínimo de $ 100 en ese mes, Paypal no va a salir y sus ganancias se trasladará al siguiente mes.
