Que programa usar para modelar objetos en 3D

diciembre 4, 2021diciembre 4, 2021soloelectronicosDeja un comentario

Programas de diseño 3D para principiantes

En este post veremos 2 programas online y sencillos para que se inicie en el diseño 3D sin tener que descargar nada. ¡No tiene excusa!, Pues empecemos por uno de los mas populares quizás por interfaz y porque detrás esta Autodesk

Tinkercad

Uno de los programas más sencillos de diseño 3D.

No se deje engañar por los colores y el aspecto infantil, puede diseñar piezas útiles para su vida diaria en las primeras horas jugueteando con Tinkercad.

Tinkercad es el software que recomendamos a los usuarios que están empezando, si no quiere usar Fusion 360 o OpenScad.

Onshape

Onshape, diseño paramétrico online, sin descargar nada, potente y muy sencillo.

Tiene un plan gratis que le permite hacer sus primeras pruebas con el diseño 3D mecánico online.

Autocad es uno de los programas de CAD, o diseño por ordenador, más populares de todos los tiempos.

Sin embargo, en los últimos años multitud de programas han aparecido para quitarle el trono, proponiendo alternativas al diseño paramétrico tanto en 3D como en 2D.

Puntos clave de Autocad

Para saber cuáles son las mejores alternativas a Autocad primero tendremos que conocer sus puntos clave.

Funcionalidades

Este software, propiedad de la marca Autodesk es una suite muy completa de CAD, tanto 2D como 3D. Posee características únicas creadas a medida para las tareas más comunes de arquitectos e ingenieros como por ejemplo:

Diseño de circuitos eléctrico
Mapeado y topología
Rasterizado
Diseño de sistemas de ventilación o irrigación
Mecánica y robótica

Además, es un software pensado para su uso de manera deslocalizada, por lo que muchas de sus funciones están disponibles a través de su versión web para que puedas trabajar desde cualquier sitio.

Precio

En cuanto a su coste, Autocad es un software que sigue el modelo de suscripción que puede ser mensual, anual o trianual. En función de la suscripción escogida el precio varía entre 279€/mes y 168€/mes, por lo que no es un software barato.

Fusion 360: nuestro favorito

Ya hemos tratado en este blog Fusion 360, recalcando cómo y por qué podemos considerar el mejor software para comenzar en el mundo del diseño 3D paramétrico. Pero Fusion no se queda ahí, siendo además de un muy buen programa para iniciarse, una excelente alternativa profesional.

En muchísimos casos podrá llevar a cabo tu proyecto usando tanto Autocad como Fusion 360, o incluso ambos ya que, al ser ambos programas de Autodesk, se pueden compartir archivos de manera sencilla. Las diferencias radican en las funcionalidades y el precio de ambos programas de CAD.

Funcionalidades

Autocad y Fusion 360 comparten muchas funcionalidades, pero hay varias exclusivas de cada uno. Mientras que Autocad tiene muchas funcionalidades orientadas a profesiones como la arquitectura, Fusion 360 está centrado de manera casi exclusiva en el diseño mecánico, por lo que es un programa muy apropiado para ingenieros.

Algunas de las principales diferencias son las siguientes:

Como puede ver Fusion 360 supera ampliamente a Autocad en algunos apartados, aunque no es un programa con tanto recorrido en arquitectura.

Precio

Fusion 360 tiene también un modelo de suscripción, aunque es muy posible que pueda obtenerlo de manera gratuita. Aquí dejamos una tabla con los precios para que puedas hacerte una idea:

Sketchup, la alternativa para arquitectos

Sketchup, el programa de google, es uno de esos programas que ha sido muy popular durante mucho tiempo. Actualmente ha quedado un poco desplazado por Fusion 360, pero aún así tiene algunos casos de uso donde es interesante.

Funcionalidades

Sketchup tiene algunas funcionalidades interesantes:

Está basado en una aplicación web, por lo que podremos modelar en cualquier sitio y almacenar nuestros modelos en la nube.
Las versiones de pago incluyen acceso al repositorio de modelos 3D conocido como 3D Warehouse. En él podremos encontrar un montón de modelos de casi cualquier temática para incorporarlos en nuestros proyectos.
Tiene disponible un enorme abanico de plugins en el repositorio conocido como Extension warehouse.

Precio

Sketchup tiene su versión gratuita, la cual está limitada en ciertos aspectos pero sigue siendo bastante funcional. Para usuarios domésticos más avanzados o usuarios profesionales, disponemos de varias alternativas de suscripción, cada una con ventajas añadidas sobre la versión gratuita.

Para usuarios domésticos avanzados tenemos los siguientes planes, que van desde el gratuito hasta el pro, con un coste de 299 dólares al año.

Para los usuarios profesionales tenemos otros planes de precio diferentes además de funcionalidades extra que no están disponibles en ninguno de los planes para usuarios domésticos.

Entre estas funcionalidades se incluyen cosas la capacidad de usar su módulo de «diseño basado en rendimiento», único de Sketchup.

Además también ofrecen planes para estudiantes con precios reducidos pero todas las funcionalidades de los modelos más profesionales.

SolidWorks, la opción más profesional

SolidWorks es un programa muy popular, orientado total y absolutamente al mercado profesional. Tanto sus prestaciones como su precio lo enmarcan claramente en la categoría de software para usuarios profesionales que necesitan diseñar modelos muy complejos y utilizar funciones avanzadas.

Funcionalidades

SolidWorks es un programa enorme, con una cantidad de funcionalidades totalmente inabarcable en un artículo como este. Para que pueda hacerse una idea de por qué elegirlo, vamos a comentar algunas de sus funcionalidades más destacadas y que más valor aportan.

Diseño generativo: Una nueva manera de diseñar, muy diferente a la experiencia clásica de diseño paramétrico CAD pero mucho más potente en ciertas circunstancias.
Oferta modular: SolidWorks es un software profesional bastante caro. Al estar orientado al mercado del diseño industrial, ofrece diversos módulos para cubrir necesidades concretas de ciertos sectores de este mercado, por lo que podremos adquirir sólo aquellos módulos que nos interesen para ajustar el precio.
Diseño de PCB: Este programa ofrece un módulo bastante completo de diseño de equipos electrónicos desde cero, incluyendo la PCB y la electrónica y también todo el resto de partes estructurales.
Simulación: SolidWorks ofrece un módulo de simulaciones, donde podremos simular ciertas condiciones en los diseños que hagamos para comprobar su viabilidad.
Manejo de modelos 3D importados: Otros programas de diseño CAD como Autocad o Fusion 360 no se llevan muy bien con diseños importados en formatos comunes como STL u OBJ, teniendo muchas dificultades para editarlos e incorporarlos en nuestros modelos. SolidWorks maneja este aspecto bastante mejor, por lo que es una excelente alternativa si vas a trabajar reutilizando modelos 3D.

Precio

SolidWorks es bastante caro !tan caro que hace que Autocad parezca barato!. Es por esto que no es un software pensado para makers, por muy pro que sean. Por el contrario, está pensado para dar un servicio excelente en industrias muy exigentes como la de la mecánica, la automoción o la armamentística.

En cuanto al precio, depende mucho de qué módulos escojamos, pero parte de unos 10.000 euros por una licencia monopuesto, pudiendo elevarse muchísimo en función de los módulos que escojamos.

Otras alternativas a Autocad

Nos hemos dejado unas cuantas opciones en el tintero, ya que no queremos hacerte pesada la lectura de estos artículos y por eso hemos escogido nuestros favoritos.

Algunas opciones adicionales que pueden ser interesantes son las siguientes:

Openscad: Un programa para diseñar en 3D utilizando programación, el cual hemos tratado muchísimas ocasiones en este blog. Extremadamente potente para profesionales con habilidades de programación que quieran aproximarse al diseño 3D. Es gratuito y de código libre
Freecad: Este programa, totalmente gratuito y de código libre, fue muy popular hace años. Ahora está un poco menos de moda pero sigue siendo una opción muy válida para el diseño mecánico. Permite ejecutar scripts en python para añadir funcionalidades.
SolidEdge: Una alternativa por parte de Siemens que incorpora muchas de las funciones de Autocad tanto para diseño 3D como para diseño 2D. Además incluye funcionalidades de softwares mucho más caros como el diseño generativo los módulos de simulación. Su precio parte de los 75 dólares al mes.

Cómo conseguir gratuitamente Fusion 360

enero 20, 2019enero 20, 2019soloelectronicos2 comentarios

Es cierto que existen programas de diseño de piezas en 3d gratuitos de mucha calidad como el sw Blender ( antes de pago y ahora gratuito ) o del famoso OpenScad, programa del que hemos hablado en este blog en varias ocasiones, pero hoy vamos a hablar Fusion 360 , una herramienta del famoso fabricante AutoDesk destinado a ser a ser software 3D CAD / CAM con capacidades profesionales, pero de modo más amigable con el usuario que otros programas profesionales de modelado en 3D de cuerpo sólido incluso del propio AutoDesk

Este sw es muy completo , pues en contraposición de otros programas abarca todo el proceso de planificación, pruebas y ejecución de un diseño 3D , siendo por elllo uno de los mejores programas de diseño 3D para especialistas en diseño 3D e ingeniería . Además, es capaz de simular la construcción de los componentes diseñados, así como las tensiones a las que se enfrentarán una vez que se ponen a su uso.

Por supuesto cuenta con potentes herramientas paramétricas y herramientas analíticas de malla que se adaptan a la mayoría de los retos en el diseño industrial.

Fusion 360 tiene un excelente soporte para la impresión 3D, aunque si bien es cierto que se pueden tratar con el famoso programa Cura . Los modelos que tratemos también se pueden importar directamente en Autodesk Printing Studio, que guía cómodamente al usuario hacia un archivo imprimible en 3D. Incluso puede encontrar las herramientas necesarias para reparar la malla, si es necesario, y una vista previa del proceso de impresión.

En el siguiente vídeo podemos ver un ejemplo de la potencia de este programa

Por cierto , el ejemplo que podemos ver en el vídeo , se puede descargar desde https://gallery.autodesk.com/fusion360

Este programa es de pago par su uso profesional , pero afortunadamente existe una licencia gratuita tanto para su uso no profesional para los aficionados como para su uso en educación. Veamos los pasos a seguir para obtener un acopia legal gratuita de este estupendo programas lider en modelado de piezas en 3d:

Instalación Fusion 360

En primer ligar tendrá que registrase en la web de Autodesk , si es que aun no tiene cuenta en AutoDesk

Ahora nos iremos al apartado de descarga de la versión gratuita de 30 días desde el sitio web de Autodesk o el sitio web de Autodesk Education.

Nos pedirá aun logados en la web algunos datos básicos como el nombre , e-mail y un teléfono y en seguida podemos empezar a descargar el sw

Una vez descargado ejecutaremos el instalador . Para activar la licencia de nueva empresa o la licencia educativa, debe

Las licencias de nueva empresa o aficionado gratuitas permiten acceder a Fusion 360 con una suscripción anual tras finalizar el período de prueba. Puede usar este tipo de licencia si la suya es una pequeña empresa con ingresos inferiores a 100.000 $ al año (o una cantidad equivalente). También puede usarla si es un aficionado que usa Fusion 360 para fines no comerciales.
Las licencias educativas pueden tener dos versiones. La licencia educativa que se muestra en la primera sección siguiente es una licencia individual. Para las instituciones educativas, puede que sea mejor utilizar la instalación para clases en grupo. Si es docente o administrador y desea instalar Fusion 360 en su centro educativo, visite la segunda sección para obtener instrucciones sobre la instalación para clases.

Cuando inicia Fusion 360, se muestra un reloj de cuenta atrás de una versión de prueba. Desea saber cómo seleccionar la opción de licencia de nueva empresa o aficionado gratuita o de licencia educativa gratuita.

Botón para suscribirse en Fusion 360

Para activar la licencia de aficionado, nueva empresa o la licencia educativa (individual):

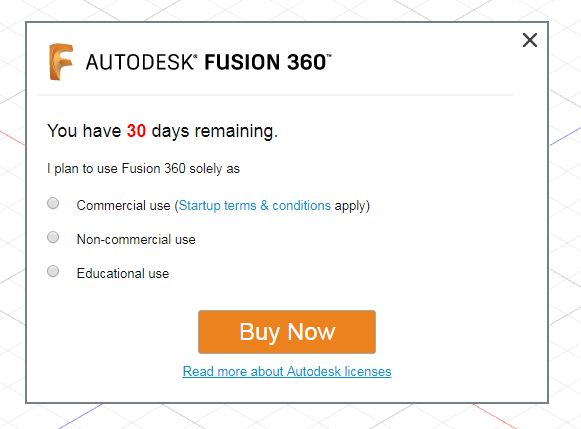

Seleccione el contador de versiones de prueba en la barra de herramientas superior de Fusion 360.
En el siguiente cuadro de diálogo, indique para qué desea utilizar Fusion 360. La opción «Continuar» estará disponible tras seleccionar un uso principal.

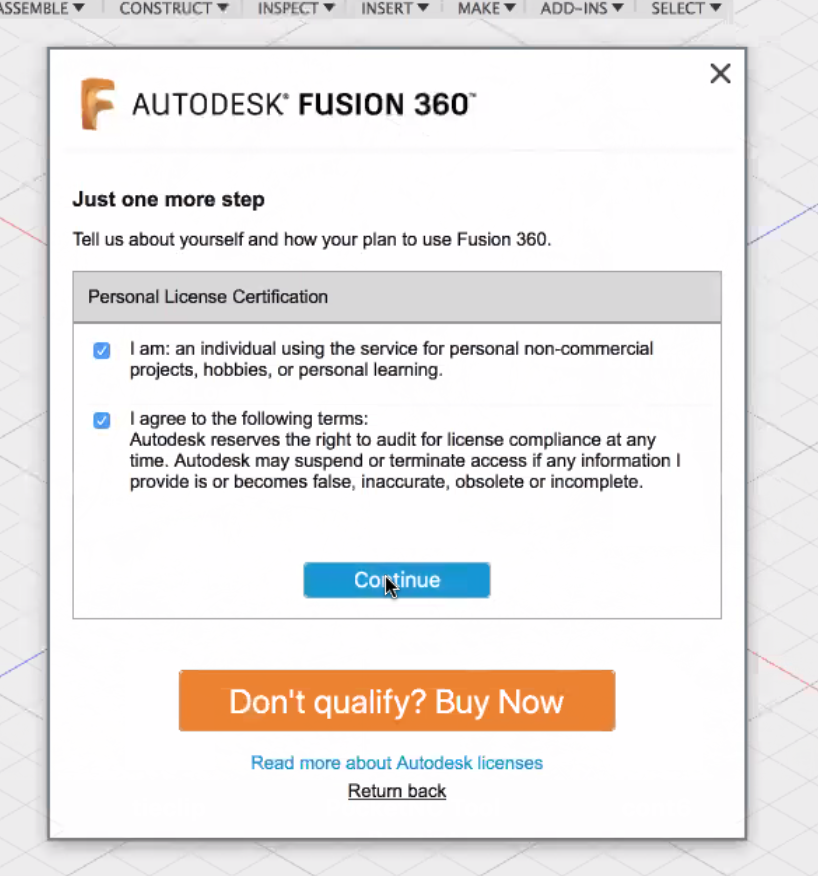

Después de hacer clic en «Continuar», aparecerá el cuadro de diálogo siguiente. Haga clic en «Comprar ahora» para comprar Fusion 360. Esta acción le dirigirá al sitio web de Fusion 360.Para registrarse y obtener una licencia gratuita, haga clic en la opción para descubrir si cumple los requisitos.
Después de hacer clic en la opción para descubrir si cumple los requisitos, verá la pantalla siguiente. Seleccione el tipo de licencia que desea solicitar.

Imagen añadida por el usuario

Después de seleccionar el tipo de licencia, Fusion 360 le solicitará la información adecuada. Si seleccionó una licencia individual o de aficionado, aparecerá el cuadro de diálogo siguiente:

Imagen añadida por el usuario

Tras rellenar la información necesaria, podrá hacer clic en el botón Continuar. De este modo, se completará el proceso de registro para obtener una licencia personal o de aficionado.

Si seleccionó la licencia de nueva empresa en el paso 4, aparecerá el cuadro de diálogo siguiente:

Imagen añadida por el usuario

Tras rellenar la información necesaria, el botón «Continuar» se mostrará en azul, lo cual le permitirá completar el proceso de registro para obtener una licencia de nueva empresa.

Después de completar los procedimientos para estudiantes o nuevas empresas, aparecerá el cuadro de diálogo siguiente. De este modo, podrá ver la licencia que ha registrado y, si hace clic en la opción para comenzar a utilizar Fusion 360, se abrirá el programa de nuevo.

Imagen añadida por el usuario

!Enhorabuena ya puede disfrutar de este programa sin ninguna limitación temporal

Si no le convence este programa , hay otros programas gratuitos de modelado. Algunos programas de modelado en 3d mas famosos :

Y en esta lista , veremos varios enlaces de bibliotecas de objetos en formato stl:

Introdución a OpenScad

noviembre 20, 2018soloelectronicos2 comentarios

Para el modelado en 3D, la famosa aplicación web de AutoDesk Tinkercad debería ayudarnos ante cualquier diseño inicial de una manera más sencilla con el proceso de modelado 3D, tanto es así, que incluso los modeladores experimentados lo hacen explorando las formas de Tinkercad, pues curiosamente, una herramienta “simple” como Tinkercad puede utilizarse para crear formas complejas.

Lógicamente detrás del interfaz gráfico de Tinkercad ( o de cualquier otro programa de modelado 3D), está el código que procesa las manipulaciones del diseñador , de modo que a medida que arrastra y suelta formas, los algoritmos complejos están trabajando para calcular cómo aparecerán los gráficos en la pantalla y generando las formas 3d.

OpenSad en efecto surgen ante el dilema de que también debería ser posible crear figuras geométricas directamente mediante código, de un modo mucho mas eficiente y conciso que el proceso de diseño que cualquier otra herramienta gráfica como por ejemplo Tinkercad.

A diferencia de Tinkercad, OpenSCAD no es una aplicación basada en la web , de modo que si esta interesado en la herramienta tendrá que descargarla gratuitamente desde http://www.openscad.org ( está disponible para Windows, Mac OS X y Linux) e instalarla en su PC para usarla.

La interfaz OpenSCAD es sencilla en comparación con Tinkercad ,constando de sólo tres ventanas, siendo la ventana de la izquierda un editor de texto utilizado para ingresar el código.

Con OpenSCAD pues está diseñando código, pero no se preocupe: escribir código con Open SCAD es muy similar a la sintaxis HTML siendo el código para crear objetos autoexplicativo ,por ejemplo, el comando del cubo crea cubos, el comando de esfera crea esferas y el comando del cilindro crea cilindros, etc.

Probablemente haya alrededor de 60 comandos en OpenSCAD , algunos de ellos que enunciaremos mas abajo, muchos de los cuales permitirán manipular la geometría , como por ejemplo mover, rotar, escalar y usar operaciones booleanas para combinar objetos, pero no se preocupe porque para modelar la mayoría de la piezas solo necesitaran unos pocos comandos como son union , difference, translate, cylinder o cube.

Es facil deducir que en base a esos , es decir mediante secuencias de comandos en el lenguaje de OpenSCAD , se utilizaran para crear modelos en 2D o 3D.

Este script es una lista de formato libre de instrucciones de acción.

 object(); variable = value;
 operator()   action();
 operator()
 { action();
   action();
}
operator()
 operator()
 { action();
action();
}
operator()
{ operator()
  action();
           operator()
{ action();
action();
}
 }

Como vemos en el ejemplo hay objetos, acciones y operadores para construir una pieza:

Objetos:Los objetos son los bloques de construcción de modelos, creados por primitivas 2D y 3D. Los objetos terminan en un punto y coma ‘;’.
Acciones: Instrucciones de acción que incluyen la creación de objetos usando las primitivas y asignar valores a variables. Las instrucciones de acción también terminan en un punto y coma ‘;’.
Operadores :Los operadores o las transformaciones, modifican la ubicación, color y otras propiedades de los objetos. Los operadores usen llaves ‘{}’ cuando su ámbito de aplicación abarca más de una acción. Más de un operador puede usarse para la misma acción o grupo de acciones. Varios operadores se procesan de derecha a izquierda, es decir, el más cercano a la acción del operador se procesa primero. Los operadores no terminan en punto y coma ‘;‘, pero la persona hacen acciones que contienen.

Por ultimo y no menos importante sobre todo para llevar las piezas modeladas al mundo real por ejemplo mediante impresion en 3d, as unidades en OpenSCAD son genéricas de modo que no hay sistemas de medición en OpenSCAD, es decir , no hay designación para las unidades, y le corresponde al diseñador definir el tamaño del objeto al configurar el archivo antes de la impresión 3D.

A modo de resumen vamos a ver de forma sintetica los entresijos del lenguaje OpenScad;

RESUMEN DE LAS FUNCIONES MAS IMPORTANTES

Sintaxis de elementos principales

Los usuarios pueden ampliar el lenguaje definiendo sus propios módulos y funciones. Esto permite agrupar partes de secuencia de comandos de fácil reutilización con diferentes valores. Nombres bien escogidos también ayudan a documentar la secuencia de comandos.

OpenSCAD proporciona: funciones que devuelven valores. módulos que realizan acciones pero no devuelven valores.

OpenSCAD calcula el valor de variables en tiempo de compilación, no tiempo de ejecución. La última asignación variable dentro de un ámbito se aplicará en todo el mundo en ese ámbito. También se aplica a los ámbitos internos, ni los niños, sus. Ver alcance de variables para obtener más detalles. Puede ser útil pensar en ellos como constantes capaz de anular en lugar de variables.

En resumen estas son las cinco construcciones mas usadas ;

var = value;
Variables en OpenSCAD son creadas por una declaración con un nombre o identificador, asignación a través de una expresión y un punto y coma. El papel de los arreglos de discos, en muchos lenguajes imperativos, se maneja en OpenSCAD mediante vectores.

module name(…) { … }
Módulos pueden utilizarse para definir objetos o, mediante children(), definir los operadores. Una vez definido, módulos temporalmente se agrega al lenguaje.

function name(…) = …
Las funciones operan sobre valores para calcular y devolver valores nuevos.

include <….scad>

actúa como si el contenido del archivo incluido fueron escrito en el archivo incluido

use <….scad>

importaciones de módulos y funciones, pero no se ejecuta ningún comando que no sea de esas definiciones

2D

circle (r=radius | d=diameter)

Se crea un círculo en el origen. Todos los parámetros, excepto la r, deben ser nombrados.

Parámetros
radius: radio (debe antecederse la r)
diameter:diametro ( debe antecederse la d)

polygon ([points])

Crea un polígono en base a una lista de x, y puntos del polígono. : Un vector de vectores elemento 2. (los puntos son indizados desde 0 hasta n-1)

polygon ([points], [paths])

Crea una forma echada a un lado múltiples de una lista de coordenadas x, y. Un polígono es el más poderoso objeto 2D. Nada puede crear ese círculo y plazas pueden, y mucho más. Esto incluye formas irregulares con los bordes cóncavos y convexos. Además puede colocar agujeros dentro de esa forma

square ([width, height], center)

Crea un cuadrado o un rectángulo en el primer cuadrante. Cuando el centro es cierto la plaza se centra en el origen. Nombres de argumento son opcionales si en el orden que se muestra a continuación

text (text, size, font, halign, valign, spacing, direction, language, script)

El módulo crea texto como un objeto geométrico 2D, utilizando tipos de letra instalados en el sistema local o como archivo de fuente independiente.

3D

cube (size)

Crea un cubo en el primer octante. Cuando el centro es cierto, el cubo se centra en el origen. Nombres de argumento son opcionales si en el orden que se muestra a continuación.
Al teber solo un valor,el cubo tiene los lados de esta longitud

cube ([width, depth, height])

Crea un cubo en el primer octante. Cuando el centro es cierto, el cubo se centra en el origen. Nombres de argumento son opcionales si en el orden que se muestra a continuación.
Array de 3 valores [x, y, z] que responde a las dimensiones x, y y z.

parámetros:

tamaño

solo valor, cubo con los lados de esta longitud

3 valor array [x, y, z], cubo con dimensiones x, y y z.

Centro

falso (predeterminado), 1 º octante (positivo), una de las esquinas en (0,0,0)

cierto, cubo está centrado en (0,0,0)

cylinder (height, BotttonRadios,TopRadius, center)

Crea un cilindro centrado sobre el eje z. Cuando el centro es cierto, también se centra verticalmente a lo largo del eje z.
Nombres de los parámetros son opcionales si en el orden que se muestra Si un parámetro se denomina, deben también llamarse todos los parámetros siguientes.

cylinder (h, r1|d1, r2|d2, center)

Crea un un cono centrado sobre el eje z. Cuando el centro es cierto, también se centra verticalmente a lo largo del eje z.
Nombres de los parámetros son opcionales si en el orden que se muestra Si un parámetro se denomina, deben también llamarse todos los parámetros siguientes
Si se utilizan r, d, d1 o d2 deben llamarse.

Parámetros

h : altura del cilindro o de cono

r : radio del cilindro. R1 = r2 = r.

R1 : radio, parte inferior del cono.

R2 : radio superior del cono.

d : diámetro del cilindro. R1 = r2 = 2 d.

D1 : diámetro, parte inferior del cono. R1 = d1/2

D2 : diámetro superior del cono. R2 = d2/2

(Nota: d, d1, d2 requiere 2014.03 o posterior. Debian en la actualidad se sabe que detrás de esto)

Centro

falso (por defecto), z va desde 0 a h

cierto, rangos de z de -h/2 a + h/2

polyhedron (points, triangles, convexity)

Un poliedro es el sólido primitivo 3D más general. Puede utilizarse para crear cualquier figura regular o irregular, incluyendo aquellos con características tanto cóncavos como convexos. Superficies curvas se aproximan por una serie de superficies planas.

Parámetros

puntos

Vector 3d puntos o vértices. Cada punto es a su vez un vector [x, y, z], de sus coordenadas.

Puntos pueden definirse en cualquier orden. N puntos se hace referencia en el orden definido como 0 a N-1.

triángulos (obsoleto en 2014,03, caras de uso versión)

Vector de caras que incluyen colectivamente el sólido. Cada cara es un vector que contiene los índices (basado en 0) de 3 puntos desde el vector de puntos.

caras (introducido en la versión 2014.03)

Vector de caras que incluyen colectivamente el sólido. Cada cara es un vector que contiene los índices (basado en 0) de 3 o más puntos el vector de puntos.

Caras pueden definirse en cualquier orden. Definir bastante caras para incluir completamente el sólido, sin traslapo.

Puntos que describen una sola cara deben estar en el mismo plano.

convexidad

Entero. El parámetro de convexidad especifica el número máximo de caras puede penetrar un rayo que se intersecan el objeto. Este parámetro sólo es necesario para visualizar correctamente el objeto en modo de vista previa OpenCSG. Tiene ningún efecto en la prestación del poliedro. Para problemas de la pantalla, ponerla a 10 debería funcionar bien para la mayoría de los casos.

sphere (radius | d=diameter)

Crea una esfera en el origen del sistema coordinado. El nombre de argumento de r es opcional. Para utilizar d en lugar de r, d debe ser nombrado.

Parámetros

r: Radio. Este es el radio de la esfera. La resolución de la esfera se basará en el tamaño de la esfera y el $fa, $fs y $fn variables. Para obtener más información sobre estas variables especiales:
d: Diámetro. Esto es el diámetro de la esfera.

(Nota: d sólo está disponible en versiones de 2014.03. Debian en la actualidad se sabe que detrás de esto)

$fa: Ángulo de fragmento en grados
$fs: Dimensión en mm del fragmento
$fn: Resolución

Transformaciones

translate ([x, y, z])

Se traduce (se mueve) en sus elementos secundarios a lo largo del vector especificado. El nombre de argumento es opcional.

rotate ([x, y, z])

Gira su child ‘a’ grados sobre el eje del sistema coordinado o alrededor de un eje arbitrario. Los nombres de argumento son opcionales si los argumentos se dan en el mismo orden como se especifica.

scale ([x, y, z])

La escala de sus elementos secundarios mediante el vector especificado. El nombre de argumento es opcional.

resize ([x, y, z], auto)

Modifica el tamaño del objeto secundario para que coincida con el dado x,y y z

mirror ([x, y, z])

Refleja el elemento en un plano que pase por el origen

multmatrix (m)

Multiplica la geometría de todos los elementos secundarios con la matriz de transformación de 4 x 4 dada.
Uso: multmatrix (m = […]) { … }

color («colorname»)

Los nombres de los colores disponibles son los de lista del color SVG la World Wide Web consortium.

color ([r, g, b, a])

Muestra los elementos secundarios mediante el color RGB especificado + valor alfa. Sólo se utiliza para la previsualización de F5 como CGAL y STL (F6) actualmente no admiten color. El valor de alfa por defecto 1.0 (opaco) si no se especifica.

offset (r|delta, chamfer)

Desplazamiento permite mover contornos 2D hacia afuera o hacia adentro por una cantidad dada.

hull()

Muestra el casco convexo de los nodos secundarios.

minkowski()

Muestra la suma de minkowski de nodos secundarios. Se suele utilizar para hace figuras redondeadas en las aristas

Operaciones booleanas

union()

Crea una Unión de su hijo nodos. Es la suma de todos los hijos (lógica de o).
Se puede utilizar con objetos 2D o 3D, pero no mezclarlas.

difference()

Resta los nodos hijo 2 º (y todos los otros) de la primera ( y no).
Se puede utilizar con objetos 2D o 3D, pero no mezclarlas.

intersection()

Crea la intersección de todos los nodos secundarios. Esto mantiene la porción traslapada (lógica y).
Se conserva sólo la zona que es común o compartido por todos los hijos.
Se puede utilizar con objetos 2D o 3D, pero no mezclarlas.

Modificadores de carácter

*	Desactivar
!	Mostrar sólo
#	Destacar / debug
%	Transparente / antecedentes

Matemáticas

abs

Corresponde a la funcion del valor absoluto. Devuelve el valor positivo de un número decimal con signo.

acos

arcoseno, o coseno inverso, expresado en grados.

asin

arco seno, o seno inverso, expresado en grados

atan

arco tangente, o tangente inversa, matemática. Devuelve el valor principal de la arco tangente de x, expresada en grados.

atan2

atan dos argumentos , tomando y como su primer argumento. Devuelve el valor principal de la arco tangente de y / x, expresada en grados

ceil

Función matemática techo .
Devuelve el valor de entero más próximo por redondeo el valor si es necesario.

cos

Función matemática coseno de grados.

exp

Función matemática exp . Devuelve la función exponencial de base e de x, que es el número e elevado a la potencia x.

floor

Función matemática flooro . Floor(x) = el entero más grande no es mayor que x

len

Función matemática longitud . Devuelve la longitud de una matriz, un vector o un parámetro de cadena.

let

Asignación secuencial de variables dentro de una expresión. La siguiente expresión se evalúa en el contexto de las tareas que y puede utilizar las variables. Esto es principalmente útil para realizar complicadas expresiones más legible mediante la asignación de resultados provisionales a las variables.

ln

Función matemática logaritmo natural.

log

Función matemática del logaritmo en base 10.

max

Devuelve el máximo de los parámetros. Si se da un único vector como parámetro, devuelve el máximo elemento de ese vecto

min

Devuelve el mínimo de los parámetros. Si se da un único vector como parámetro, devuelve el mínimo elemento de ese vector.

pow

Función matemática potencia

rands

Generador de números aleatorios. Genera un vector constante de pseudo números aleatorios, al igual que una matriz. Los números son dobles no enteros. Cuando se genera un único número, se llama todavía con variable [0]

round

El operador devuelve la parte entera más o menos, respectivamente, si la entrada numérica es positivo o negativo

sign

Función matemática signum . Devuelve un valor de unidad que extrae la señal de un valor

sin

Función matemática seno

sqrt

Función matemática de raíz cuadrada .

tan

Función de la tangente de matemática.

Funciones

chr

Convertir a números en una cadena que contiene caracteres con el código correspondiente. OpenSCAD utiliza Unicode, por lo que el número se interpreta como punto de código Unicode. Números fuera del intervalo de punto de código válido producirá una cadena vacía.

concat

Devuelven un vector que contiene los argumentos.
Donde argumento es un vector de los elementos del vector se agregan individualmente al vector resultado. Cadenas son diferentes de vectores en este caso

cross

Calcula el producto cruzado de dos vectores en el espacio 3D. El resultado es un vector que es perpendicular a ambos vectores de entrada.
Utilizando parámetros de entrada no válidos (por ejemplo vectores con una longitud diferente de 3 o de otro tipo) producirá un resultado indefinido.

lookup

Buscar valor en tabla e interpolar linealmente si no hay ninguna coincidencia exacta. El primer argumento es el valor a buscar. La segunda es la tabla de búsqueda–un vector de pares de clave y valor.

norm

Devuelve la norma euclideana de un vector. Tenga en cuenta que esto devuelve la longitud numérica real mientras que len devuelve el número de elementos en el vector o matriz.

parent_module (idx)

$parent_modules contiene el número de módulos en la pila de ejecución. parent_module(i) devuelve el nombre del módulo niveles por encima del módulo actual en la pila de ejecución. La pila es independiente de donde se definen los módulos. Es donde ellos son instancias que cuenta. Esto puede usarse para construir por ejemplo, las listas de materiale

search

Buscar valor en tabla e interpolar linealmente si no hay ninguna coincidencia exacta. El primer argumento es el valor a buscar. La segunda es la tabla de búsqueda–un vector de pares de clave y valor.

str

Convertir todos los argumentos a las cadenas y concatenar.

version

devuelve el número de versión de OpenSCAD.

version_num

devuelve el número de versión de OpenSCAD

Otros

children ([idx])

Los objetos se indizan mediante enteros de 0 a $children-1. OpenSCAD establece $children el número total de objetos en el ámbito de aplicación. Objetos agrupados en un ámbito sub se tratan como un hijoo.

echo (…)

Esta función imprime el contenido de la ventana de compilación (también conocido como consola). Útil para depurar código.
Valores numéricos se redondean a 5 dígitos significativos.
La consola OpenSCAD soporta un subconjunto de lenguaje de marcado HTML

for (i = [start:end]) { … }

Bucle para evaluar cada valor en un rango, aplicándola a la acción siguiente.

Parámetros
start – valor inicial
end – parada cuando el siguiente valor sea final

for (i = [start:step:end]) { … }

Bucle para evaluar cada valor en un rango , aplicándola a la acción siguiente.

Parámetros
start – valor inicial
step o paso – cantidad para aumentar el valor, opcional, por defecto = 1
end – parada cuando el siguiente valor sea final

for (i = […, …, …]) { … }

Bucle evaluando cada valor en un vector, aplicándola a la acción siguiente.

if (…) { … }

Estructura condicional realizando una prueba para determinar si las acciones en un ámbito secundario deben realizarse o no.

import («….stl»)

Importa un archivo para su uso en el modelo actual de OpenSCAD. OpenSCAD actualmente soporta importación de DXF, apagado y ficheros STL (ASCII y binario). La extensión de archivo se utiliza para determinar el tipo.

intersection_for (i = [start:end]) { … }

Iterar sobre los valores en un rango y crear la intersección de objetos creados por cada pasada.
Además de crear instancias independientes para cada paso, el estándar for() también agrupa todas estas instancias de creación de una Unión implícita.

Parámetros
start – valor inicial
end – parada cuando el siguiente valor sea final

intersection_for (i = [start:step:end]) { … }

Iterar sobre los valores en un rango y crear la intersección de objetos creados por cada pasada.
Además de crear instancias independientes para cada paso, el estándar for() también agrupa todas estas instancias de creación de una Unión implícita.

Parámetros
start – valor inicial
step o paso – cantidad para aumentar el valor, opcional, por defecto = 1
end – parada cuando el siguiente valor sea final

intersection_for (i = […, …, …]) { … }

Iterar sobre los valores en un vector y crear la intersección de objetos creados por cada pasada.
Además de crear instancias independientes para cada paso, el estándar for() también agrupa todas estas instancias de creación de una Unión implícita.

linear_extrude (height, center, convexity, twist, slices)

Es una operación de modelado que toma un polígono 2D como entrada y extiende en la tercera dimensión de modo que se crea así una forma 3D. Tenga en cuenta que la protuberancia se realiza siempre del plano XY a la altura indican a lo largo del eje Z ; así que si se gira o aplicar otras transformaciones antes de extrusión, la extrusión se aplica a la proyección del polígono 2D en el plano XY.

Parámetros

height -altura,
center -centro,
convexity-convexidad,
twits-torcedura,
slices-rodajas

projection (cut)

Utilizando la función, puede crear dibujos en 2d de modelos en 3d y exportarlos al formato dxf. Funciona proyectando un modelo 3D (x, y) plano, con z en 0. If, sólo puntos con z = 0 se considerará (cortando efectivamente el objeto), con (el valor predeterminado), puntos por encima y por debajo del plano se considerarán así (creando una proyección adecuada).
projection()cut=truecut=false

render (convexity)

Las fuerzas de la generación de una malla incluso en modo de vista previa. Útil para ser demasiado lentos para seguir las operaciones booleanas.

rotate_extrude (convexity)

Gira alrededor del eje z para formar un sólido que tiene simetría de rotación una figura en 2D. Una forma de pensar de esta operación es imaginar un torno de alfarero colocada en el plano X-Y con su eje de rotación hacia arriba hacia + Z. Luego colocando el objeto por el hecho de ser en esta virtual de alfarero (posiblemente extendido hacia abajo por debajo del plano X-Y a -Z, tomar la sección de este objeto en el plano X-Z pero mantener solamente el derecho de la mitad (X > = 0). Es la forma 2D que necesitan ser alimentados a rotate_extrude() como el niño con el fin de generar este sólido.
Desde una forma 2D se procesa por OpenSCAD en el plano X-Y, una manera alternativa de pensar de esta operación es la siguiente: hace girar una figura en 2D alrededor del eje y para formar un sólido. El sólido resultante se coloca de modo que su eje de rotación se encuentra a lo largo del eje z.
No puede utilizarse para producir una hélice o rosca.
La forma 2D necesita mentir completamente en el derecho de cualquiera de los dos (recomendado) o el lado izquierdo del eje y. Más precisamente hablando, cada vértice de la forma debe tener ya sea x > = 0 o x < = 0. Si la forma cruza el eje X una advertencia aparecerá en la ventana de consola y se ignorará el rotate_extrude(). Para OpenSCAD versiones anteriores a 2016.xxxx, si la forma es en el eje negativo las caras será al revés, que puede causar efectos no deseados

surface (file, center, invert, convexity)

Lee mapa información de archivos de texto o imagen.

Parámetros
file : La ruta del archivo que contiene los datos del mapa.
center:Esto determina la posición del objeto generado. Si es cierto objeto se centra en x y el eje y. De lo contrario, el objeto se coloca en el cuadrante positivo. Por defecto false.
invert: Invierte como los valores de color de imágenes importadas se traducen en valores de altura. Esto no tiene ningún efecto al importar archivos de datos de texto. Por defecto false.
convexity. El parámetro de convexidad especifica el número máximo de partes delanteras (lados traseros) podría penetrar un rayo que se intersecan el objeto. Este parámetro sólo es necesario para visualizar correctamente el objeto en modo de vista previa OpenCSG y no tiene ningún efecto en la prestación final.

Compresiones de listas

Generar	[ for (i = range\|list) i ] es decir [para (i = rango \| lista) i]
Condiciones	[ for (i = …) if (condition(i)) i ] es decir [para (i =…) si (conditcon(i)) i]
Asignaciones	[ for (i = …) let (assignments) a ] es decir [para (i =…) que (asignaciones) un]

Variables especiales

$children	Número de hijos de módulo
$fa	Ángulo mínimo
$fs	Tamaño mínimo
$fn	Número de fragmentos
$t	Paso de la animación
$vpr	Rotación de la vista
$vpt	Traducción de ventanilla
$vpd	Distancia de la cámara de ventanilla
