Muy pronto las casas impresas y autosostenibles serán una realidad


Construir una casa del modo tradicional puede llevar mucho tiempo y ademas es un proceso bastante costoso  de  modo que algunos constructores de casas desde hace ya algún tiempo han optado por automatizar parte de la construcción.

Una nueva empresa ucraniana de construcción de viviendas llamada PassivDom utiliza un robot de impresión 3D que puede imprimir partes para casas pequeñas,  pudiendo la máquina imprimir las paredes, el techo y el piso del modelo PassivDom de 38 metros cuadrados en aproximadamente ocho horas. Las ventanas, puertas,fontanería y sistemas eléctricos son agregados por un trabajador humano.

Cuando se completa, las casas son autónomas y móviles, lo que significa que no necesitan conectarse a sistemas eléctricos o incluso de  saneamiento externos:la energía solar se almacena en una batería conectada a las casas, y el agua se recoge y filtra de la humedad del aire (o puede verter agua en el sistema). Además las casas también cuentan con sistemas de alcantarillado independientes.

Desde su lanzamiento en la primavera de 2017, ha recibido más de 8,000 pedidos anticipados en los Estados Unidos para sus hogares, que comienzan en $ 64,000(unos 57.000€)  . Los primeros 100 serán entregados en enero de 2018.

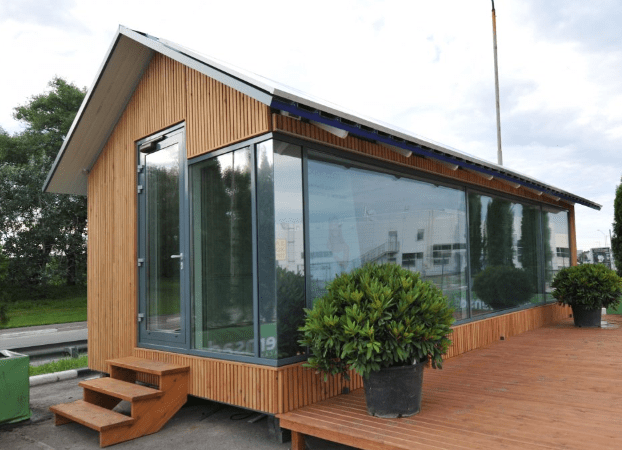

El modelo más pequeño de PassivDom mide 38  metros cuadrados y oscila entre unos 57.000€ y unos 87.000€,






Esta casa  tiene sala de estar estudio, cocina, un baño siendo aconsejable para 2 personas  . Sus  dimensiones son :  H x A x L: 3.81mx 3.98 mx 9.63 m  y un peso de hasta 9,000 kg.

La capacidad de salida de 3.3kW y una capacidad de almacenamiento de 22kWh .Los  tanques de agua dulce son de hasta  1120L y el tanque de aguas grises / 450L

El modelo de 72  metros cuadrados  tiene un mayor coste  desde unos 87.000€ hasta unos s 130000€ siendo ideal  para una familia




Sus  medidas son H x A x L: 3.81mx 7.96 mx 9.63 m con un peso de hasta 35,270 lbs / 16,000 kg.  La capacidad de salida de 5.0kW y una capacidad de almacenamiento de 33kWh. Los  tanques de agua dulce son de hasta  1120L y el tanque de aguas grises 450L ( como el en el modelo anterior)

Esta  casa cuando entras por la puerta principal e un gran espacio abierto con una pequeña cocina y ventanas de piso a techo.  Este modelo no incluye un dormitorio separado, lo que significa que los residentes necesitan un sofá cama. Un baño pequeño se encuentra cerca de la cocina.

Ambas modelos cuenta  con

  • cocina: microondas, nevera, lavavajillas, cafetera
  • baño: inodoro, ducha, lavadora / secadora, lavabo.
  • habitación: sofá cama, mesa, sillas, armario de cocina, almacenamiento, armario

PassivDom también puede crear modelos personalizados. Los modelos premium vienen con muebles, una cocina, un baño, sistemas de ingeniería, un suministro de energía, un tanque de agua y un sistema de alcantarillado.

Algo muy destacado es que las casas también ofrecen la posibilidad de vivir fuera de la red  dando las  oportunidades de vivir en la naturaleza lejos de la civilización, pero tener condiciones cómodas de una casa tradicional

Esta tecnología nos permite vivir en el bosque, en las montañas o en la costa, lejos de las personas y la infraestructura.

Estos son los sistemas de ingeniería  de los que se nutren;

  • Control del clima: bomba de calor, calefacción por suelo radiante, aire acondicionado, ventanas de baja emisión que absorben los rayos infrarrojos (pendiente de patente)

  • Sistema de calidad del aire: filtración HEPA, sistema antibacteriano, sensores de CO2 y humedad y control, recuperación.

  • Energía: sistema solar híbrido fuera de la red con almacenamiento de batería. opcional se puede conectar a redes eléctricas regulares.

  • El agua: opcional puede equiparse con un sistema aire-agua fuera de la red (condensación de agua a partir de la humedad del aire).

  • Alcantarillado: opcional puede ser equipado con filtro de aguas grises y sistemas sépticos autónomos.

Para hacer un PassivDom en casa, el equipo traza el plan para la impresora 3D en sus fábricas en Ucrania y California. Capa por capa, el robot de siete ejes imprime el techo, el piso y las paredes de 20 centímetros de grosor, que están hechas de fibras de carbono, poliuretano, resinas, fibras de basalto y fibra de vidrio.

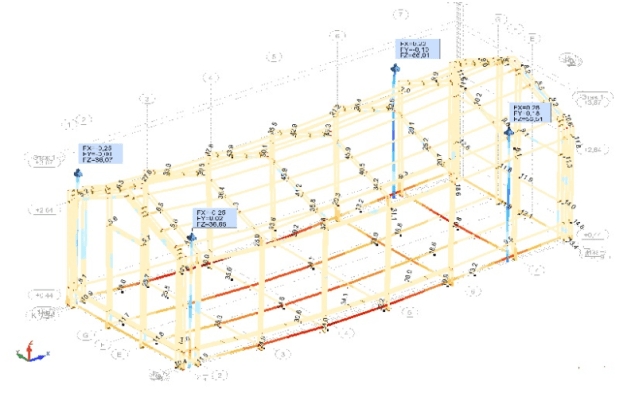

Una imagen esquemática de un marco de casa PassivDom.

Luego se agregan puertas, ventanas, electrodomésticos, un sistema de alarma, paneles solares y sistemas sépticos, eléctricos, de curación y de enfriamiento.

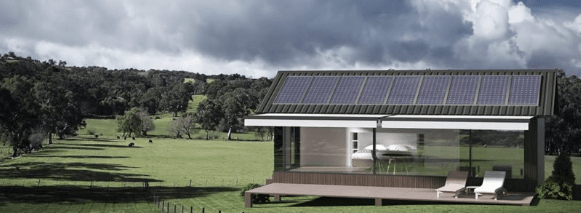

Dependiendo del modelo, todo el proceso puede tomar menos de 24 horas. El diseño y la producción de casas más grandes con más especificaciones y acabados, como el que se muestra a continuación, pueden demorar hasta un mes. Si una casa está prefabricada, se puede enviar al día siguiente.

En el siguiente vídeo podemos ver el interior  de una de las viviendas que proponen:





PassivDom no es la única empresa que utiliza la impresión 3D para construir viviendas. La empresa de viviendas con sede en San Francisco Apis Cor , Dus Architects en Amsterdam, así como Branch Technology de Chattanooga, Tennessee, dicen que pueden construir casas en cuestión de días o semanas.

La startup cree que la impresión 3D es una forma más económica y eficiente de construir casas que puede vender a un precio (relativamente) asequible. “Más de 100 millones de personas no tienen un techo sobre sus cabezas”, dijo Sorokina. “Es necesario construir casas más asequibles”.

Anuncios

Cerradura RFID conArduino


RFID o identificación por radiofrecuencia (del inglés Radio Frequency Identification) es un sistema de almacenamiento y recuperación de datos remoto que usa  transpondedores RFID con el  propósito de transmitir la identidad de un ente  mediante ondas de radio. Las tecnologías RFID se agrupan dentro de las denominadas Auto ID (automatic identification, o identificación automática).

Las etiquetas RFID  son  dispositivos pequeños, similares a una pegatina que contienen antenas para permitirles recibir y responder a peticiones por radiofrecuencia desde un emisor-receptor RFID.

Una de las grandes ventajas de esta tecnología   es que las etiquetas   son pasivas ,no necesitando por  tanto  alimentación eléctrica   así como tampoco  requieren visión directa entre emisor y receptor.

En el post de  hoy  vamos    a ver como se implementa  establecer un pestillo de puerta que puede abrirse mediante una tarjeta  RFID  programando  una lista de las tarjetas ‘claves’ aceptables que podrían  abrir  la puerta durante un período determinado de tiempo.

Este es proyecto es  sencillo  pero requiere que alterar la  jamba de la puerta lo cual requiere mucha pericia   pero como podemos  en el siguiente vídeo  el resultado  es muy espectacular.



 Electrónica necesaria

Estas son las partes recomendadas para este proyecto. Puede usar otro relé de variante, Arduino, o etiqueta RFID compatibles, pero se recomienda el escudo RFIDuino para que el código que veremos funcione sin problemas.



Note que usando un solenoide de cierre de puerta recta necesita energía para abrir la puerta. Si pierde energía, usted se eficazmente bloqueará hacia fuera y no se puede abrir la puerta hasta que la energía se devuelve al sistema pero si usa una  placa electrónica , todavía puede utilizar su clave normal para abrir la puerta en el caso de un apagón.

Obtener sus datos de etiqueta RFID

  1. Conecte su RFIDuino como se muestra en la imagen teniendo en cuenta que el escudo RFdui9no deberá colocarlo encima de su Arduino en la posición exacta en que coinciden ambas placas .De la placa no olvide que ira la antena  RFID  al exterior y  por su puesto su Arduino ira conectado  por usb a su pc para poer  instalarle el firmware
  2. Abra su tablero. Usted puede encontrar este bosquejo bajo RFIDuino_helloworld
    File>Examples>RFIDuino>RFIDuino_helloworld
  3. Usted necesitará asegurarse de que el código se ajusta para el hardware del RFIduino.
    v1.2 escudos (2 pin antena, ‘REV 1.2’ impreso en el tablero) se necesita el siguiente código escudos v1.1 (antena de 4 pines, ningún número de versión impresa en la placa) tendrá el siguiente código

    RFIDuino myRFIDuino(1.2);     //initialize an RFIDuino object for hardware version 1.2
    RFIDuino myRFIDuino(1.1);     //initialize an RFIDuino object for hardware version 1.1

    Ambas líneas de código están disponibles en el dibujo, simplemente quite el comentario de que no necesita.RFIDuino_helloworld

    Si tiene aún dudas sobre qué hardware está usando, vea esta página

  4. Conecte un cable micro del USB de su ordenador  a su Geekduino
  5. Cargue  RFIDuino_helloworld3  en su tarjeta usando el botón de carga en el IDE de Arduino.
  6. Una vez cargado, puede dejar la placa conectada al ordenador  pues  necesita esta conexión para alimentar el tablero y para comunicarse con la computadora
  7. Abra al Monitor serie.
    Tools -> Serial Monitor

    El serial monitor debe ajustarse a los valores predeterminados (‘Fin a No Line’, 9600 baudios)

  8. Pase una etiqueta por la antena de RFIDuino. La luz verde se iluminará y el zumbador hará un ruido.
  9. El Serial Monitor mostrará 5 números. Estos números representan el ID de la etiqueta.
  10. Copie abajo estos números para uso futuro. Puede ser útil escribir el ID en una nota adhesiva y se adhiere a la etiqueta. Nota: se necesita el ID por al menos una etiqueta para el siguiente paso.

 Cableado y programación

  1. Conecte sus componentes como se muestra en le imagen  de arriba  donde como  se puede apreciar se ha añadido una placa de rele  en cuya salida conectaremos un solenoide que alimentaremos con una tensión exterior  y el alimentador  dedicado para suministrar energía  a la placa   Arduino y el Escudo .
  2. Abierta sobre su tablero. Usted puede encontrar este bosquejo bajo RFIDuino_demo3_lockbox_multi
    File>Examples>RFIDuino>RFIDuino_demo3_lockbox_multi
  3. Usted necesitará asegurarse de que el código se ajusta para el hardware del RFIduino.
    v1.2 escudos (2 pin antena, ‘REV 1.2’ impreso en el tablero) se necesita el siguiente código escudos v1.1 (antena de 4 pines, ningún número de versión impresa en la placa) tendrá el siguiente código

    RFIDuino myRFIDuino(1.2);     //initialize an RFIDuino object for hardware version 1.2
    RFIDuino myRFIDuino(1.1);     //initialize an RFIDuino object for hardware version 1.1

    Ambas líneas de código están disponibles en el dibujo, simplemente quite el comentario de que no necesita.RFIDuino_demo3_lockbox_multi



  4. Modifique el código para el número de tarjetas que desee por línea edición 58. Por ejemplo, si tienes tres tarjetas, utilice el código
    #define   NUMBER_OF_CARDS 3     //total numer of key cards that the system will respond to.
  5. También necesitará modificar el bosquejo para incluir los identificadores de las etiquetas que desea incluir. Estos identificadores pueden encontrarse usando el bosquejo. Encontrar el bloque de código a partir de en línea 62 – se parece a esto. Ahora inserte el ID para sus etiquetas. Si tenemos tres etiquetas clave, nuestro código podría ser algo así como Hello World
    byte keyTag[NUMBER_OF_CARDS][5] ={
    {0,0,0,0,0},  //Tag 1 //commenting each tag with a description can help you keep track of them
    {0,0,0,0,0},  //Tag 2
    {0,0,0,0,0}, //Tag 3
    {0,0,0,0,0},//Tag 4
    };
    byte keyTag[NUMBER_OF_CARDS][5] ={
    {77,0,44,22,242},  //Tag 1 //commenting each tag with a description can help you keep track of them
    {200,1,4,98,236},  //Tag 2
    {23,64,4,25,1}, //Tag 3
    };
  6. Conecte un cable micro del USB de su ordenador  a su Geekduino
  7. Cargar en su tarjeta usando el int del botón de subir el IDE de Arduino. RFIDuino_demo3_lockbox_multi
  8. Una vez cargado, desconecte el cable USB del ordenador…
  9. Ninguna de las etiquetas ‘clave’ pase por la antena de RFIDuino. La luz verde se iluminará y el zumbador tocar tres notas diferentes. Además, el solenoide se dispara.
  10. Pase cualquier etiqueta que no es la etiqueta de ‘clave’ a través de la antena de RFIDuino. La luz roja se iluminará y el zumbador tocar tres notas monótonos. El solenoide no reaccionará.

 Montaje final

 Una vez que este seguro que lo tiene programado y el seguro libera cuando usted pase la correcta etiqueta de RFID, ya puede montarlo en el marco de una  puerta. En el video  de hecho podemos ver en una puerta de marco de metal con ventanas de cristal, por lo que es mas sencillo instalar  el lector de RFID tras el cristal.
También se  puede montar la antena en una caja resistente a la intemperie para la accesibilidad y mantener el Arduino y otros aparatos electrónicos en el interior por seguridad.

Hay instrucciones con la placa electrónica de apertura que puede ayudar en el montaje  Se recomienda mantener la placa tan al ras como puedas a la pared se monta en y tener cuidado al pasar los cables a través de una pared.

Fuente : instructables.com
