Como usar la extensión de IoT para Azure CLI 2.0 para gestionar dispositivos de Azure IoT Hub


La Extensión de la IoT para Azure CLI 2.0 es una nueva extensión para IoT en código  abierto que añade a las capacidades de Azure CLI 2.0, la cual como vamos a ver  incluye comandos para interactuar con el administrador de recursos Azure como por ejemplo, puede utilizar Azure CLI 2.0 para crear una VM de Azure o un IoT Hub.

Una extensión CLI permite un servicio de Azure incrementar el Azure CLI dando  acceso a funciones adicionales específicas de servicio como vamos a ver.

La extensión de IoT da IoT permite a los  desarrolladores y aficionados acceso desde línea de comandos a todos los  IoT Hub, IoT Edge, y las capacidades  de  IoT Hub Device Provisioning Service

Algunos ejemplos de posibilidades que ofrece esta extension:

Opción de manejo Tarea
Métodos directos Hacer un dispositivo actuar como arrancar o parar el envío de mensajes o reiniciar el dispositivo.
Propiedades de dos deseadas Poner un dispositivo en algunos estados, tales como poner establecer un LED a verde o establecer el intervalo de enviar telemetría cada 30 minutos.
Doble registrados propiedades Obtener el estado que informó  un dispositivo. Por ejemplo, el dispositivo informa que el LED parpadea ahora.
Etiquetas de doble funcion Almacenar metadatos específicos del dispositivo en la nube. Por ejemplo, la situación de la implementación de una máquina expendedora.
Consultas de doble dispositivo Consulta todos los gemelos de dispositivo para recuperarlas condiciones arbitrarias, tales como identificar los dispositivos que están disponibles para su uso.

Device twins (Gemelos de dispositivo) son documentos JSON que almacenan información de estado del dispositivo (metadatos, configuraciones y condiciones). Eje de IoT persiste a una doble dispositivo de cada dispositivo que se conecta a él.

Extensión de IoT para Azure CLI 2.0

Vamos   a ver  usar  la extensión de IoT para Azure CLI 2.0 con varias opciones de manejo en nuestra máquina de desarrollo ejecutando Azure CLI 2.0 y la extensión de IoT para Azure CLI 2.0 con varias opciones de gestión.

Para poder usar esta extensión necesitaremos  haber configurado el dispositivo completo  de Iot  cubriendo los siguientes requisitos:

    • Una suscripción activa de Azure.
    • Un centro de Azure IoT bajo su suscripción.
    • Una aplicación de cliente que envíe mensajes a su hub de IoT de Azure.

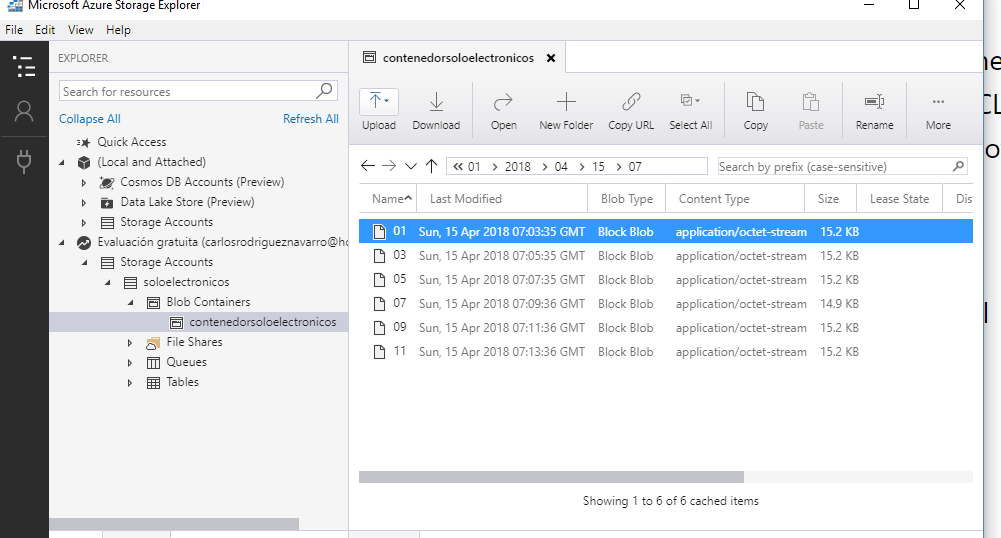

Debemos asegurarnos de que el dispositivo se está ejecutando con la aplicación de cliente .Por ejemplo un método muy cómodo de comprobarlo es usando la herramienta  Microsoft Azure Storage siempre que hayamos vinculado nuestro  Hub de Iot a Azure Storage (como vimos es este post) ,pues desde esta herramienta podremos ver fácilmente el contenido de los mensajes enviados por el dispositivo

azurestorage

Microsoft Azure IoT Extension for Azure CLI 2.0  proporciona nuevos y emocionantes comandos y capacidades de IoT centrados en los servicios IoT Hub y IoT Device Provisioning. La funcionalidad se proporciona como un paquete de extensión CLI de Azure para una integración perfecta con la funcionalidad de línea de comandos existente.

La extensión aumenta el Azure CLI IoT de Azure agregando o modificando el espacio de comando existente. La extensión incluye capacidades en las siguientes categorías:

  • IoT Hub
  • IoT Edge
  • IoT Device Provisioning Service (DPS)

Instalación

Paso1; Instalación de Python.

Como requisito previo se necesita instalar Python en el equipo de desarrollo. Podemos instalar  Python 2.7 x o Python 3.x. Python 3.65 es la ultima version disponible y que podemos instalar. Simplemente ir a   https://www.python.org/downloads/  pinchar sobre enlace para descargar la ultima version  y después ejecutar el instalable para lanzar la instalación.

Paso 3:Instalar Azure CLI 2.0

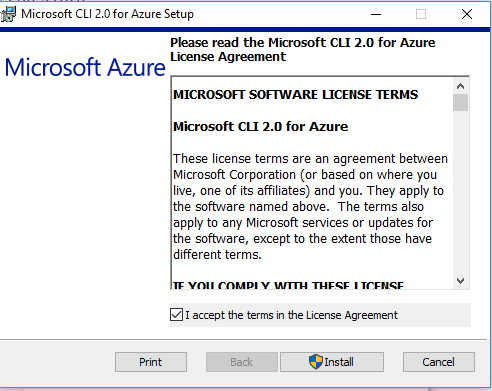

Tambien necesitamos instalar el cliente de Azure CLI 2.0  para  agregar despuesla extensión IoT. Podemos instalar  directamente con un  instalador desde  Windows  el cliente CLI , para ello descargaremos MSI y luego lo  instalaremos en nuestro equipo de desarrollo

azure cli.PNG

Como mínimo, la versión Azure CLI 2.0 debe ser 2.0.24 o superior. Esta versión admite los comandos de extensión az e introduce el marco de comandos knack, es por eso que podemos utilizar para comprobarlo el comando desde linea de comandos (cmd):

 az --version .

Por ejemplo este el resultado de la ejecución de este comando con la ultima version instalada (2.0.31) del cliente de Azure:

C:\Users\Carlos>az –version
azure-cli (2.0.31)
acr (2.0.23)
acs (2.0.31)
advisor (0.5.1)
appservice (0.1.31)
backup (1.1.1)
batch (3.2.0)
batchai (0.2.0)
billing (0.1.8)
cdn (0.0.14)
cloud (2.0.13)
cognitiveservices (0.1.12)
command-modules-nspkg (2.0.1)
configure (2.0.15)
consumption (0.3.0)
container (0.1.22)
core (2.0.31)
cosmosdb (0.1.20)
dla (0.0.19)
dls (0.0.21)
eventgrid (0.1.12)
eventhubs (0.1.2)
extension (0.0.12)
feedback (2.1.1)
find (0.2.9)
interactive (0.3.19)
iot (0.1.19)
keyvault (2.0.21)
lab (0.0.21)
monitor (0.1.5)
network (2.0.28)
nspkg (3.0.2)
profile (2.0.22)
rdbms (0.2.1)
redis (0.2.12)
reservations (0.1.2)
resource (2.0.27)
role (2.0.22)
servicebus (0.1.2)
servicefabric (0.0.12)
sql (2.0.25)
storage (2.0.31)
vm (2.0.30)
Python location ‘C:\Program Files (x86)\Microsoft SDKs\Azure\CLI2\python.exe’
Extensions directory ‘C:\Users\Carlos\.azure\cliextensions’
Python (Windows) 3.6.1 (v3.6.1:69c0db5, Mar 21 2017, 17:54:52) [MSC v.1900 32 bit (Intel)]
Legal docs and information: aka.ms/AzureCliLegal

También puede seguir las instrucciones de instalación en Microsoft Docs configurar Azure CLI 2.0 en su entorno.

Paso 4: Instalación  de la extensión de cliente de Azureo pare IoTI

Finalmente también  tenemos que instalar la extensión de la IoT ahora que tiene una extensión de  cliente de Azure compatible instalado.

Cuando se instala una extensión, cualquier dependencia adicional de Python requerida se descarga  y se instala automáticamente.
Hay múltiples opciones para la instalación. Después de instalar la extensión, puede usar una lista de extensiones az para validar las extensiones instaladas actualmente o la extensión az show – nombre azure-cli-iot-ext para ver detalles sobre la extensión IoT.
En todos los casos, asegúrese de que la extensión IoT sea la versión 0.3.2 o superior.

La extensión está diseñada para ser plug-and-play con Azure CLI. Incluso si tiene Azure CLI instalado, asegúrese de que esté actualizado.La forma más sencilla es ejecutar el siguiente comando.

az extension add --name azure-cli-iot-ext

Puede usar el comando  az list list-available para ver todas las extensiones disponibles en el índice y es posible tambien actualizar una extensión en su lugar utilizando la extensión az update –name, Asimismo El IoT extensión archivo Léame describe varias maneras de instalar la extensión.

Paso 5:Inicie sesión  en Azure

Inicie sesión su cuenta Azure ejecutando el siguiente comando:

az login

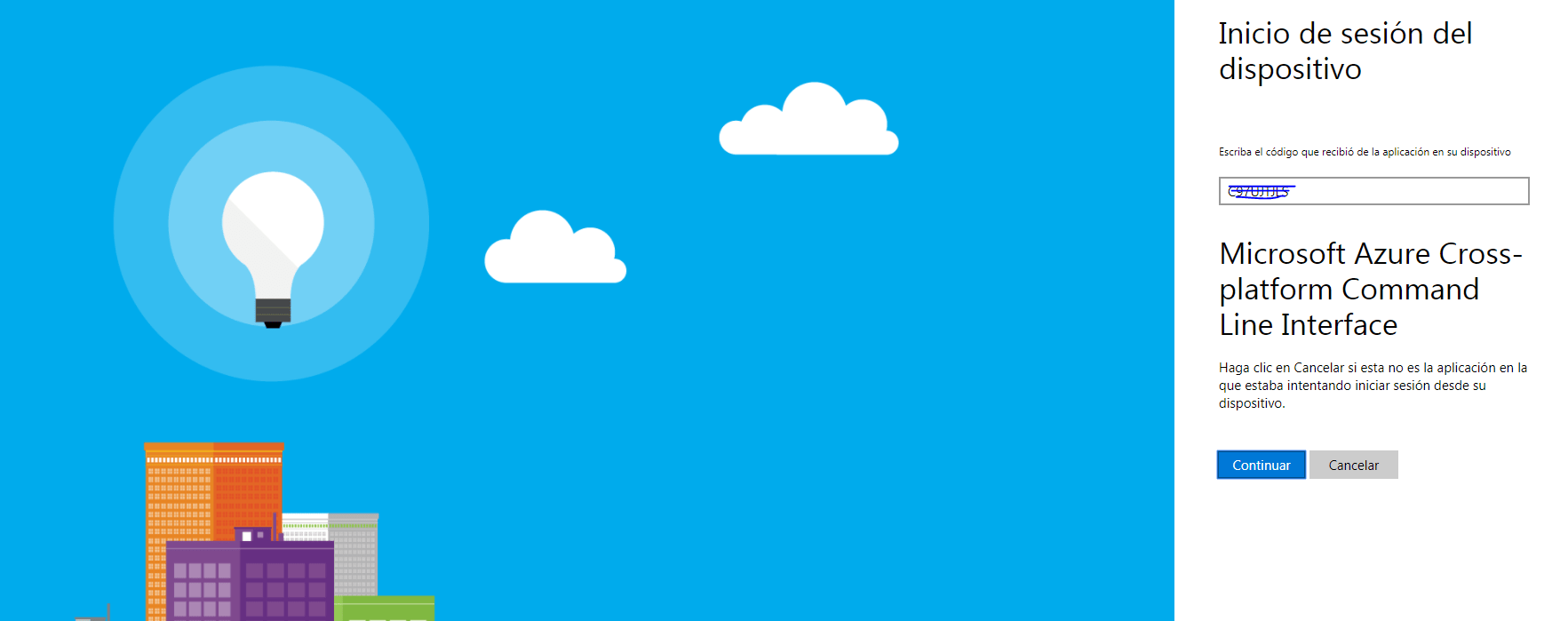

Ahora  vaya a la  pagina   https://microsoft.com/devicelogin  e    introduzca el código que devuelve el comando    en  la  pagina anterior   para validarse.




Una vez aceptada en la página nos pide nuestro login de la cuenta de Azure  y tras aceptarse  ya  no es necesario continuar en el navegador   y a partir de aqui ya estan disponible los comandos  posibles de Azure  CLI

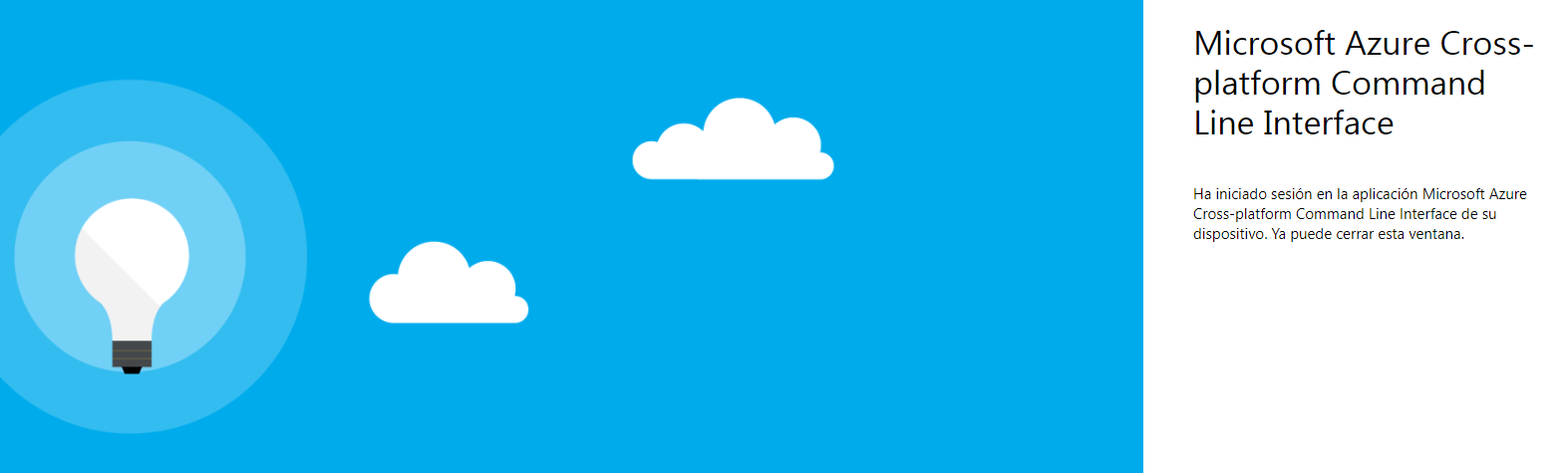

Una  validado  nos dará un mensaje de finalizacioó




Ahora desde linea de comando tenemos muchas posibilidades :

Hub

Command group: az iot hub

az iot hub query

az iot hub generate-sas-token
az iot hub show-connection-string

az iot hub apply-configuration

az iot hub invoke-device-method
az iot hub invoke-module-method

Hub Device Identity

Command group: az iot hub device-identity

az iot hub device-identity create
az iot hub device-identity show
az iot hub device-identity list
az iot hub device-identity update
az iot hub device-identity delete

az iot hub device-identity show-connection-string

az iot hub device-identity import
az iot hub device-identity export

Hub Device Twin

Command group: az iot hub device-twin

az iot hub device-twin show
az iot hub device-twin replace
az iot hub device-twin update

Hub Module Identity

Command group: az iot hub module-identity

az iot hub module-identity create
az iot hub module-identity show
az iot hub module-identity list
az iot hub module-identity update
az iot hub module-identity delete

az iot hub module-identity show-connection-string

Hub Module Twin

Command group: az iot hub module-twin

az iot hub module-twin show
az iot hub module-twin replace
az iot hub module-twin update

Edge Deployment

Command group: az iot edge deployment

az iot edge deployment create
az iot edge deployment show
az iot edge deployment list
az iot edge deployment update
az iot edge deployment delete

Device

Command group: az iot device

az iot device send-d2c-message
az iot device simulate
az iot device upload-file

Device c2d-message

Command group: az iot device c2d-message

az iot device c2d-message receive

az iot device c2d-message complete
az iot device c2d-message abandon
az iot device c2d-message reject

DPS Enrollment

Command group: az iot dps enrollment

az iot dps enrollment create
az iot dps enrollment show
az iot dps enrollment list
az iot dps enrollment update
az iot dps enrollment delete

DPS Enrollment Group

Command group: az iot dps enrollment-group

az iot dps enrollment-group create
az iot dps enrollment-group show
az iot dps enrollment-group list
az iot dps enrollment-group update
az iot dps enrollment-group delete

DPS Registration

Command group: az iot dps registration

az iot dps registration show
az iot dps registration list
az iot dps registration delete



Importante:

Añada –help o -h a un grupo de comandos o comando para obtener más información.
Para grupos de comandos, esto revelará los comandos del grupo objetivo
Para los comandos, esto revelará información sobre los parámetros y puede incluir ejemplos de uso.



Algunos ejemplos de uso prácticos:

  • Metodos directos :  Se puede invocar directamente desde linea de comandos:                az iot hub invoke-device-method –device-id –hub-name –method-name –method-payload
  • Propiedades del dispositivo gemelo deseado: Por ejemplo se puede establecer una  propiedad de  intervalo = 3000 ejecutando el siguiente comando: az iot hub device-twin update -n -d –set properties.desired.interval = 3000                                  Esta propiedad  puede ser leída tamnbien  desde  su dispositivo.
  • Propiedades del doble dispositivo registrados : se pueden obtener las propiedades divulgadas del dispositivo ejecutando el siguiente comando: az iot hub device-twin update -n -d –set properties.reported.interval = 3000 .  Una de las propiedades es $metadata. $lastUpdated que muestra la última vez que este dispositivo envía o recibe un mensaje.
  • Etiquetas de doble dispositivo: Se pueden mostrar las etiquetas y propiedades del dispositivo ejecutando el siguiente comando: az iot hub device-twin show –hub-name –device-id                                                                                                            Agregar una función de campo = temperatura & humedad al dispositivo ejecutando el siguiente comando:az iot hub device-twin update –hub-name –device-id –set tags = ‘{“role”:”temperature&humidity”}}’
  • Consultas de doble dispositivo :Consulta de dispositivos con una etiqueta de papel = ‘temperatura & humedad’ ejecutando el siguiente comando:az iot hub query –hub-name –query-command “SELECT * FROM devices WHERE tags.role = ‘temperature&humidity’
  • Consulta todos los dispositivos excepto los que tienen una etiqueta de papel = ‘temperatura & humedad’ ejecutando el siguiente comando:az iot hub query –hub-name –query-command “SELECT * FROM devices WHERE tags.role != ‘temperature&humidity'”







Hemos visto por tanto cómo controlar mensajes de dispositivo a nube y enviar mensajes de dispositivo de nube entre su dispositivo de IoT y Azure IoT Hub.

Fuente https://docs.microsoft.com/en-gb/azure/iot-hub/iot-hub-device-management-iot-extension-azure-cli-2-0
