Reparación de un calibre digital

abril 26, 2018abril 26, 2018soloelectronicos15 comentarios

El desarrollo de las herramientas de electrónica ha sido muy claro en las últimas décadas, tanto es así que partir de los años setenta hemos visto el nacimiento de instrumentos digitales de medición que no necesitan cables grandemente favorecido por el avance de integración a gran escala, las pantallas digitales y la reducción del tamaño de las baterías.

El calibre también llamado pie de rey, es un instrumento de medición, principalmente para diámetros exteriores, interiores y profundidades, muy usado en el ámbito industrial y modernamente adoptado en todo lo relacionado con el mundo de la impresión en 3D para comprobar , reajustar o crear piezas .

El uso del calibre está muy extendido en los trabajos mecánicos, y se suele usar para trabajos de precisión, mediciones externas, mediciones internas y profundidades. El calibre tradicional tiene una regla graduada llamada nonius a través de la que se puede ver el valor que se está midiendo,

Hoy en día los calibres digitales son los más utilizados al disponer de una pantalla digital que refleja claramente la medición exacta realizada en pulgadas o milímetros, y su medición es ágil, rápida y exacta siendo aun mucho mas sencillo su manejo que los viejos calibres tradicionales , aún en mediciones de precisión, gracias a su ajuste preciso para mediciones ajustadas o la posibilidad de poner a cero el calibre digital desde cualquier posición.

Como todo es susceptible de avería ,primero entendamos antes su funcionamiento

Funcionamiento de un calibre digital

A diferencia de las pinzas de línea y las pinzas para nonio, los calibres digitales no tienen mecanismo de piñón y cremallera. En cambio, pueden tomar mediciones debido a una serie de sensores de capacitancia que se extienden a lo largo del haz. Estos sensores detectan cambios en la carga eléctrica que ocurren cuando cambia la distancia entre las marcas.
A diferencia de las pinzas de línea y las pinzas para nonio, las pinzas digitales no tienen mecanismo de piñón y cremallera.

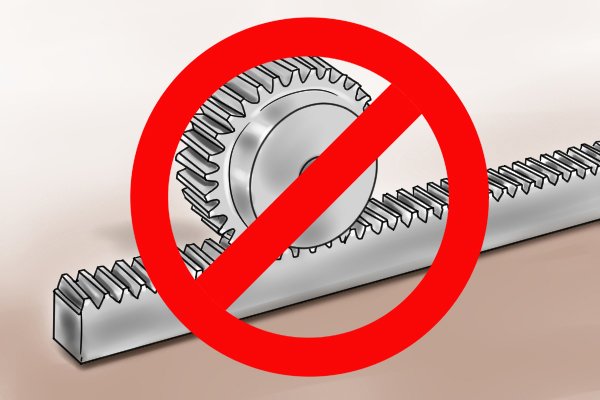

Unlike dial calipers and vernier calipers, digital calipers do not have a rack and pinion mechanism. Instead, they are able to take measurements because of a series of capacitance sensors that run along the length of the beam. These sensors detect changes in electrical charge that occur when the distance between the jaws changes.

En cambio, pueden tomar mediciones debido a una serie de sensores de capacitancia que se extienden a lo largo del haz.Estos sensores detectan cambios en la carga eléctrica que ocurren cuando cambia la distancia entre las marcas.

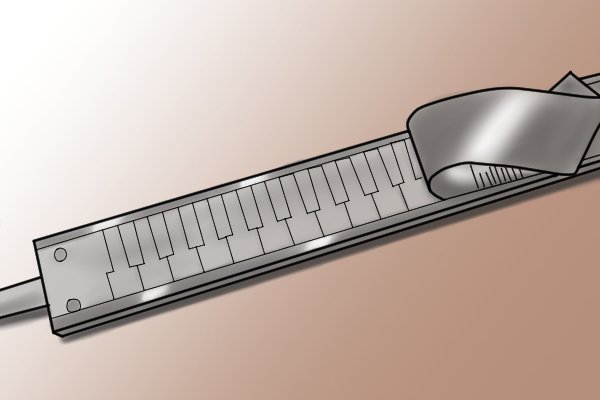

Underneath the scale of the caliper, there are a number of rectangular plates engraved onto a copper or glass strip.

Debajo de la escala de la pinza, hay una serie de placas rectangulares grabadas en una tira de cobre o vidrio.

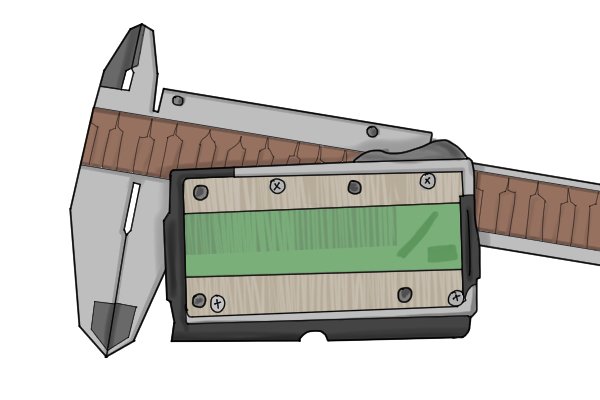

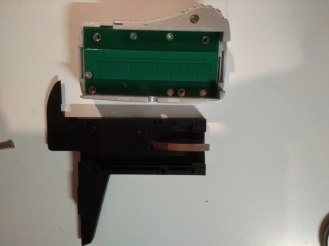

En el lado inferior de la parte móvil hay en realidad una placa de circuito que forman una celda de mini-condensadores.

On the under side of the movable jaw is a circuit board. With the copper plates, this forms a grid of capacitors.
A medida que la mordaza deslizante se desplaza a lo largo de la escala principal, las placas rectangulares se alinean y se alinean incorrectamente y la capacitancia (la cantidad de carga eléctrica) entre las placas cambia. Esto envía una señal a un chip dentro de la pinza, que genera las lecturas que se muestran en la pantalla LCD.
A medida que la mordaza deslizante se desplaza a lo largo de la escala principal, las placas rectangulares se alinean y se alinean incorrectamente y la capacitancia (la cantidad de carga eléctrica) entre las placas cambia.

Reparacion de un calibre digital

Usaremos como referencia el modelo Tacklife DC01 Vernier Digital que puede medir la longitud, el diámetro, el calibre y con alta precisión la profundidad, aplicada para medir la joyería, jade antiguos y otros objetos pequeños y frágiles.Ademas este modelo es bastante económico y suele ser ideal para medir piezas impresas en D y siempre hay que midiendo al milímetro.

Este modelo cuenta con pantalla LCD retroiluminada con dígitos grandes que es más cómodo y no te quedas ciego mirando la medida de la escala. El funcionamiento es intuitivo ya que sólo trae un solo botón y la precisión es bastante buena 0,2 mm aprox.

Sus especificaciones son las siguientes:

Materiales: Plástico + fibra de vidrio + parte de electrónico
Tamaño: 24 * 7.7 * 1.7cm
Rango: 0-150mm
Resolución: 0,1 mm
Precisión: ± 0,2 mm
Unidad: mm / pulg
Temperatura de trabajo: 0 a 40 ℃
Certificación: CE / FCC
Fuente de alimentación: batería 1 * CR2032 (incluida) 、

Se pueden hacer en realidad 4 tipos de medida como en la mayoría de los calibres digitales:

Este modelo esta fabricado en plástico y de ahí su relativa fragilidad como vamos a ver, pero el resultado ofrece buena calidad.

Su funcionamiento es muy sencillo, tiene solo tres botones:

on/off para apagar y encender
zero, para poner los dígitos a cero donde desee
mm/Inch, para cambiar el tipo de medida.

¿Que razones pueden desembocar en el mal funcionamiento de un calibre digital?

Primero comprobaremos la batería que debe estar colocada correctamente respetando la polaridad , y mediremos con un polímero . Debería marcar sobre los 3.3v y no menos en cuyo caso deberemos reemplazar por una nueva en ese caso

Una vez descartada la batería , el siguiente problema es la liberación de la guía que hace que pierda completamente su funcionalidad :

IMG_20180317_114044[1]

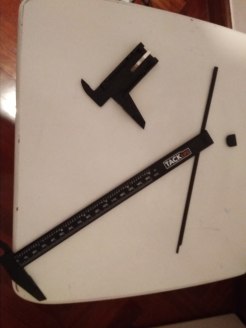

En primer lugar, si se nos ha desmontado la guía como en la foto superior , desmontaremos la cabeza del medidor (los tornillos suelen ir ocultos tras etiquetas).


Tenemos que volver a colocar la varilla en el tope de la caja interior recién abierta ,y si es posible, echar algún tipo de adhesivo para que no se vuelva a soltar .

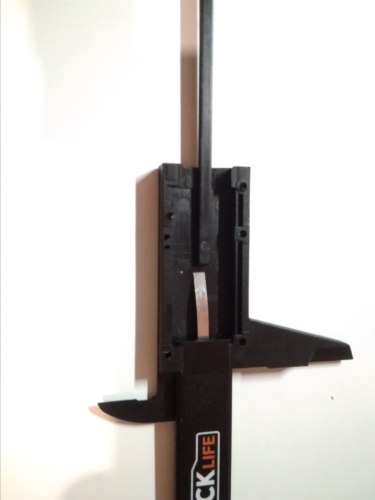

Cuidar asimismo de colocar correctamente el fleje que hará que la guía haga cierta presión sobre el cuerpo impidiendo que se resbale el conjunto

IMG_20180317_114335[1]

Ahora uniremos ambas partes de la pieza por las canaladuras


Es importante introducir la pinzas en la caja del calibre con cuidado de no soltar la guía o el fleje .Si el fleje se soltase poner un trozo de cinta aislante pequeño que una este al cuerpo

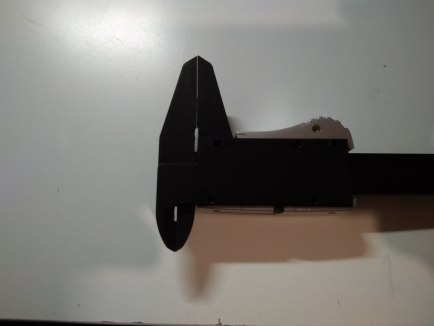

IMG_20180317_114529[1]

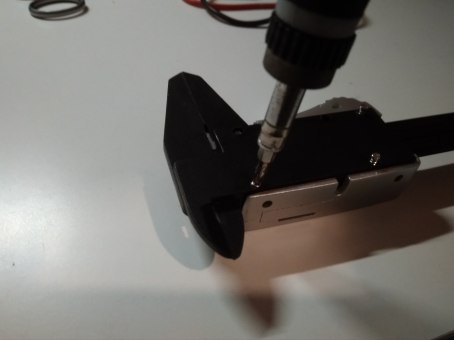

Ya solo queda atornillar la tapa cuidando que estén bien alienados todos los tornillos

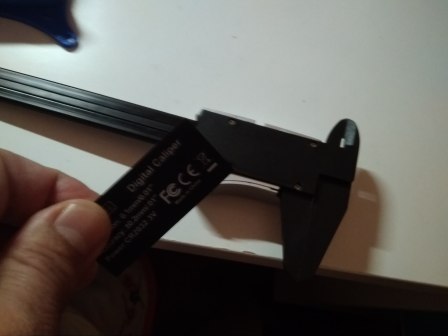

También podemos volver a colocar la pegatina que oculta los tornillos

IMG_20180317_121220[1]

!Y ahora a probarlo pues deberiamos volvemos a tener operativo!

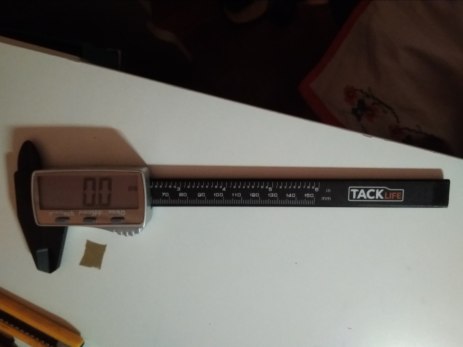

IMG_20180317_121339[1]

Este calibre puede medir desde 0,1mm hasta 156,6mm o bien desde 0,01 in hasta 6,16in
Es muy preciso y funciona muy bien, pudiendo utilizarse para multitud de cosas, siendo un aparato que todos deberíamos de tener en casa porque puede ser muy útil !y ya sabemos como arreglarlo si sufre algún percance!.

Sistema de ayuda a la conducción de Garmin

abril 24, 2018soloelectronicos1 comentario

ADAS , cuyas siglas provienen de Advance Driver Asistance Systems o traducido al español ” Sistemas de Asistencia a la Conducción” , se ha convertido en la revolución en materia de seguridad activa del vehículo incidiendo en la prevención de los siniestros, se ha convertido en una asistencia clave para evitar accidentes o mitigar sus consecuencias.

Es interesante mientras adquirimos nuevos vehículos que integren estas tecnologías, aprovechar al máximo nuestros actuales vehículos equipándolos estos con algunos dispositivos que el mercado ya nos ofrece pues ne en efecto es posible ver sistemas ADAS integradas en cámaras portátiles diseñadas para ir en el parabrisas y ser alimentadas por el enchufe de mechero a 12V DC ( en ingles son llamadas Dash Cam) , de tal manera que cuando se conecta al contacto del vehículo, estos dispositivos empiezan a utilizar algoritmos de inteligencia artificial y reconocimiento de patrones sobre las imágenes captadas por la las cámaras digitales para hacer estimaciones de posibles peligro y avisar así al conductor.

Los sistemas ADAS mas usuales en cámaras integradas son las siguientes:

FCWS del ingles Forward Colission Warning Sytem (advertencia de colisión delantera) ayuda al conductor a mantenerse a una distancia segura del vehículo delantero y alerta a los conductores de una colisión inminente con advertencias visuales y audibles.
LDWS del inglés Lane Departure Warning System ( SISTEMA DE ADVERTENCIA DE SALIDA DE CARRIL) monitorea las marcas del carril y avisa al conductor con advertencias visuales y audibles cuando ocurre una salida involuntaria del carril sin la notificación de la señal de giro.
HMW( VIGILANCIA Y ADVERTENCIA DEL AVANCE DE PISTA)- Ayuda al conductor a mantener una distancia segura de conducción. Alerta al conductor al entrar en una zona predefinida de “avance peligroso”
FVSA (ALARMA DE INICIO DEL VEHICULO DELANTERO ) Notifica al conductor si el vehículo delantero comienza a avanzar en el estado parado completo y el coche del conductor no se mueve en 2 segundos.

En otros post anteriores habíamos visto soluciones sobre algunas dash-cam que ya implementan ADAS. Desgraciadamente estas cámaras procedentes del mercado asiático cuya funcionalidades ADAS se limitan a FCWS y LDWS , su cobertura es limitada y por tanto su funcionamiento en cuanto a alertas a la conducción es relativamente pobre .

Veamos ahora una solución de unos de los fabricantes más reconocidos como es Garmin con sus modelos Garmin Dash CAm 45/55/65W, cuyas funcionalidades ADAS tienen otro nivel de fiabilidad respecto a otras soluciones procedentes de mercados asiáticos

Garmin ha aplicado su conocimiento de las cámaras de acción y aptitud seguidores al mundo de la dashcams, y su modelo de gama media 55 ofrece imágenes definidas y suficientes características adicionales para hacer esta cámara digna de consideración, eso si , si se esta dispuesto a pagar un cierto sobrecoste a cambio de una mayor fiabilidad y calidad.

El campo de visión puede ser más estrecho que el de algunas de las cámaras rivales ,pero la calidad de vídeo y audio capturada son excelentes.

La tecnología de posicionamiento de GPS integrada ,lo cual por cierto no suele ser lo habitual pues en otras cámaras la antena GPS va aparte , contribuye a dar mayor fiabilidad a las funciones adas permitiendo registrar velocidad lugar, hora y fecha.

Los vídeos de incidentes se almacenan automáticamente mediante la tecnología G-sensor incorporada, ( como otros modelos de camaras. Asimismo en este sentido incluye el software de Garmin (disponible gratis para la mayoría de portátiles y PC) para optimizar las marcas de revisión, organizar archivos con la adición de un mapa digital que le ayuda a identificar donde se produjo un incidente.

A parte de la calidad de imagen y sonido, las funciones de asistencia a la conducción como la alerta de salida de carril, la alerta de colisión y la alerta de avance de vehículos son unas de las características mas importantes de este modelo ofreciendo advertencias tanto audibles como visuales en la propia pantalla como vamos a ver .

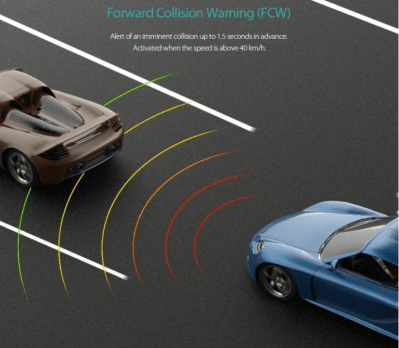

Sistema de alerta de colisión directa

El sistema de alerta de colisión directa (FCWS) es para información solamente y no sustituye a su responsabilidad de observar todos los camino y las condiciones de conducción, acatar todas las normas de tráfico y uso juicio de conducción segura en todo momento. El FCWS depende de la cámara para proporcionar una advertencia de los vehículos próximos y, como resultado, puede haber una funcionalidad limitada en condiciones de baja visibilidad.

La función FCWS le avisa cuando el dispositivo detecta que no está manteniendo una distancia segura entre su vehículo y el vehículo delante de usted. El dispositivo determina la velocidad de vehículos mediante GPS, y calcula una distancia estimada de siguiente segura basada en su velocidad. El FCWS se activa automáticamente cuando la velocidad del vehículo supera los 48 kph (30 mph).

Cuando el dispositivo detecta que estás demasiado cerca al vehículo delante de usted, el dispositivo reproduce una alerta audible, y aparece una advertencia en la pantalla.

Consejos para mejorar el rendimiento de sistema de advertencia de colisión

Varios factores afectan el desempeño del sistema de advertencia de colisión directa (FCWS). Algunas condiciones pueden impedir la función FCWS detecta un vehículo delante de usted.

La función FCWS activa sólo cuando la velocidad del vehículo supera los 50 km/h (30 mph).

La función FCWS no puede detectar un vehículo delante de usted al visión de la cámara del vehículo es oscurecido por la lluvia, niebla, nieve, sol o linterna del resplandor o la oscuridad.
La función FCWS puede no funcionar correctamente si la cámara está alineada incorrectamente . Se puede montar el dispositivo en la izquierda, centro o derecha de su parabrisas. Para el mejor desempeño, se debe establecer la colocación de la cámara de opción para indicar la ubicación de su dispositivo en el vehículo. Seleccione configuración de > asistencia de conductor > colocación de cámara. Seleccione colocación Horizontal y seleccionar la posición horizontal de la cámara. Seleccione altura del vehículo(si usted está conduciendo un vehículo grande seleccione alto,si usted está conduciendo un coche, seleccione Normal).
La función FCWS puede no detectar vehículos mayores de 40 metros (130 pies) o menos de 5 m (16 pies).
La función FCWS puede no funcionar correctamente si la configuración de ubicación de la cámara no indica correctamente la altura de su vehículo o la colocación del dispositivo en el vehículo

Sistema de advertencia de salida de carril

El sistema de alerta de salida de carril (LDWS) es para información solamente y no sustituye a su responsabilidad de observar todos los camino y las condiciones de conducción, acatar todas las normas de tráfico y uso juicio de conducción segura en todo momento. El LDWS depende de la cámara para proporcionar advertencias para los marcadores del carril y, consecuentemente, puede haber una funcionalidad limitada en condiciones de baja visibilidad.

La función LDWS le avisa cuando el dispositivo detecta que puede cruzar un límite de carril involuntariamente. Por ejemplo, el dispositivo le avisa si cruzar algunas fronteras de carril pintado sólido o entrar en un carril de tráfico próximo. La función LDWS proporciona alertas sólo cuando la velocidad del vehículo supera los 64 km/h (40 mph). La alerta aparece en el lado izquierdo o derecho de la pantalla para indicar que límite de carril cruzaron.

Obviamente ,para el mejor desempeño de LDWS, debe establecer la colocación de la cámara de opción para indicar la ubicación de su dispositivo en el vehículo.

Alerta de cámaras de velocidad

Esta cámara también puede ofrecer información sobre ubicaciones de cámaras de velocidad y el dispositivo le avisa cuando se aceque a una cámara de velocidad o a un radar .

Para mantener una base de datos actualizada y ubicaciones de cámara de velocidad, lo malo es que tenemos que comprar una suscripción para descargar y almacenar datos de la cámara de seguridad en su dispositivo(unos 20€ al año) . Ir a garmin.com/speedcameras para comprobar la disponibilidad y compatibilidad, o para comprar una suscripción o actualización de una sola vez. Usted puede comprar una nueva región o ampliar una suscripción existente en cualquier momento.

En algunas regiones, algunos paquetes de producto incluyen cargados datos de cámara de velocidad y luz roja con actualizaciones de por vida.

Usted puede utilizar el software de Garmin Express™ (garmin.com/express) para actualizar la base de datos de cámara guardado en su dispositivo. Debe actualizar el dispositivo con frecuencia para recibir la información más actualizada de la cámara.

FVSA

Esa alerta toca un tono y muestra una alerta cuando hay tráfico parado delante de su vehículo y se vuelve a mover. Esta alerta aparece sólo después de que el vehículo precedente ha movido una distancia considerable y su vehículo ha quedado detenido.

fvsa

Esto puede ser útil en semáforos o en demoras de tráfico. Esta característica utiliza la cámara del salpicadero para detectar el vehículo parado o en movimiento y requiere una visión clara del camino.

Garmin Express

Lo primero que hay que realizar una vez recibida la camara es conectarlo a un ordenador por Garmin Express para ponerlo al día actualizando el firmware y para añadirle los radares actualizados( esto ultimo si está dispuesta a pagar por ello ).

A partir de ahí con la app móvil GARMIN VIRB se pueden realizar todas las actualizaciones menos los radares que deberán realizarse por PC periódicamente.
Garmin Express es una aplicación informática para fácilmente, registro y gestión de su dispositivo Garmin que permite gestionar los dispositivos desde su escritorio. Asimismo permite mantenerse al día con notificaciones de escritorio y con las instrucciones paso a paso permiten actualizar sus dispositivos.

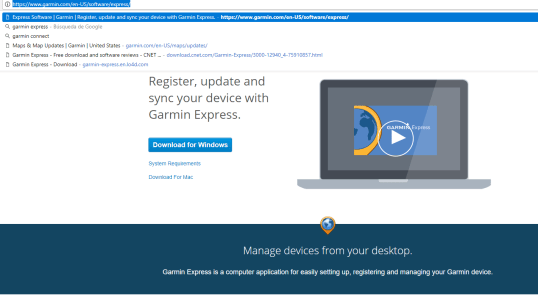

Para descargarla vaya a esta url:https://www.garmin.com/en-US/software/express/

Tras descargar la aplicación ,ejecute el instalador y espere hasta su finalización:

En breves momentos lo habrá instalado , por lo que puede empezar con el registro de la cámara pulsar el botón «Comenzar»

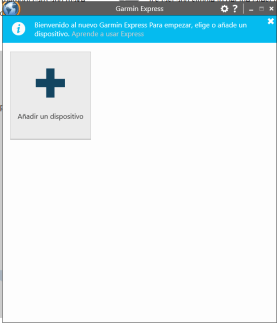

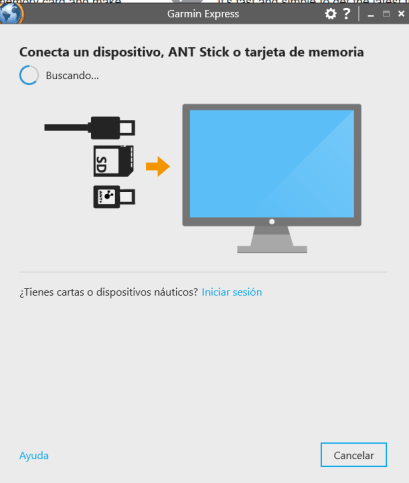

Lo primero es añadir la cámara como dispositivo para lo cual pulsaremos en «Añadir un dispositivo»


Conectaremos vía USB nuestra cámara nuestro ordenador:

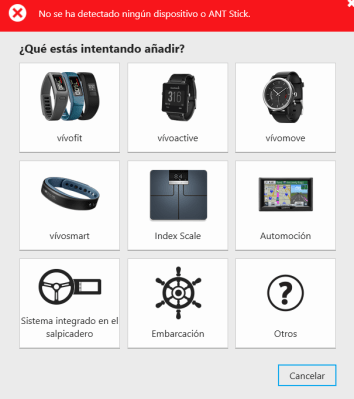

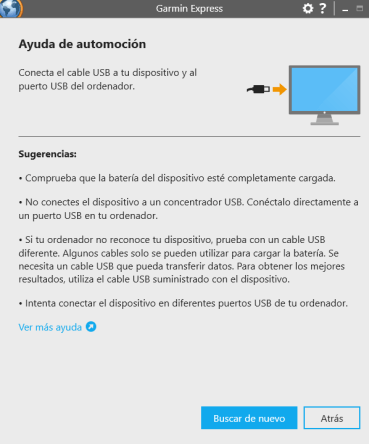

Puede que no ser reconocida por por el programa, pero e este caso nos pide una pista del modelo , que en nuestro caso seria Automoción

Nos ofrece varias pistas del motivo por lo que no se reconoce , siendo un de los principales motivos el conectar la cámara mediante un hub usb lo cual como se ve nos puede dar problemas a la hora de reconocer esta por el sw

automocion

Solucionado el problema ,pulsaremos Buscar de nuevo:

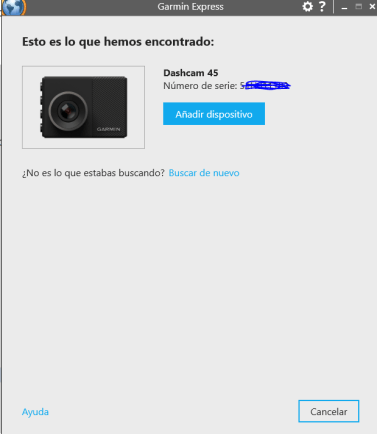

Una vez reconocida , pulsaremos en «Añadir dispositivo».

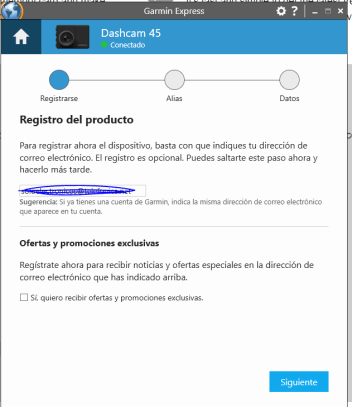

Ahora ya nos tocaría registrar el dispositivo, pero es un proceso muy sencillo pues se registra rápidamente la cámara con sólo una dirección de correo electrónico.

Ahora nos pedirá un alias ( nos propone uno por defecto) para facilitar al visualizarlo en Garmin Express. Esto es especialmente útil si cuenta con varios dispositivos

Finalmente nos preguntará si permitimos que Garmin puede procesar y utilizar los datos recopilados del dispositivo y compartirlos de forma anónima con socios estratégicos (si no le interesa pulse NO)

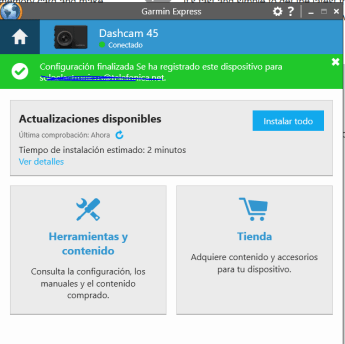

Una opción muy util y recomendable es actualizar el software de la cámara bien usando la aplicación móvil Garmin VIRB( después de emparejar la aplicación con su cámara, la aplicación busca actualizaciones automáticamente y muestra un mensaje cuando una actualización está disponible) o bien desde Garmin Express .

Desde Garmin Expres ahora vaya a herramientas y Contenidos y pulse en Actualizaciones disponibles. Nos interesa actualizar todo

Siga la pantalla instrucciones para completar la actualización de procesos.

No se debe desconectar el dispositivo del ordenador mientras haya actualizaciones pudiendo tardar unos minutos en concluir el proceso

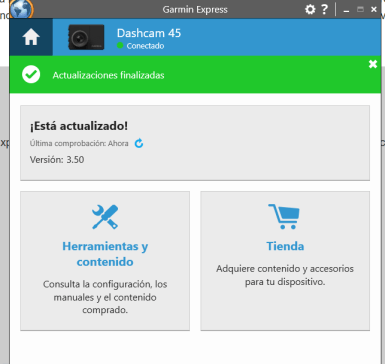

finalizado

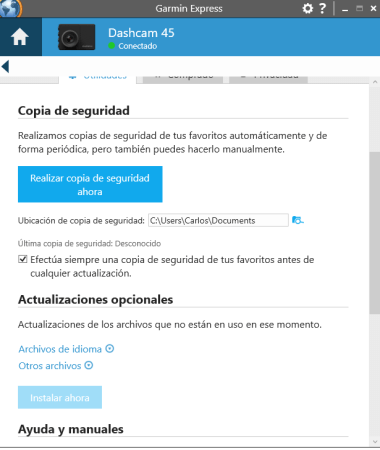

Desde este menú de herramientas y contenido permite otras opciones como hacer una copia de seguridad en local de los archivos de la micro-sd de la cámara o por ejemplo acceder al manual de la cámara.

copia de seguridad.PNG

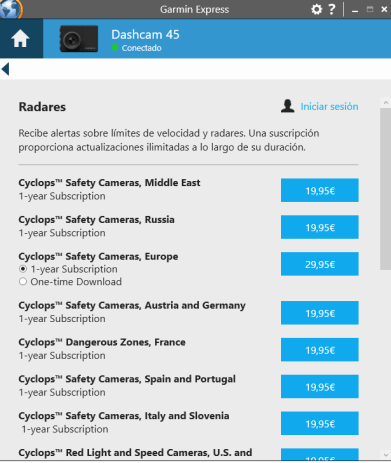

Como opción interesante en Tienda tras seleccionar el país donde nos interese , nos ofrece la compra de radares ,lo cual permite recibir alertas sobre límites de velocidad y radares.

Instalación

La cámara requiere un microSD™ o microSDHC tarjeta de memoria de hasta 64GB con una velocidad máxima de clase 10 o superior. Puede utilizar la tarjeta de memoria incluida, o puede comprar una tarjeta de memoria de recambio compatible de un proveedor de electrónica.

Inserte la tarjeta de memoria en la ranura .
Pulse en hasta clics.

Menus

La cámara no est táctil y se maneja únicamente con 4 botones;

		Presione para encender el dispositivo. Mantenga pulsado durante 3 segundos para apagar el dispositivo. Seleccione para volver a la página anterior.
		Seleccione esta opción para desplazarse por menús o páginas.
		Seleccione esta opción para desplazarse por menús o páginas.
		En el visor, seleccione para guardar una foto. Mantenga presionado para guardar un clip de vídeo. Seleccione esta opción para elegir una opción en un menú.

Instalación en el parabrisas

El soporte adhesivo es extremadamente difícil de eliminar después de su instalación asi que debe considerar cuidadosamente el lugar de instalación antes de instalar el soporte.

Antes de instalar el soporte adhesivo en el parabrisas, la temperatura ambiente debe ser de 21° a 38° C (de 70° a 100° F).

Puede conectar el dispositivo a la energía y mantener el dispositivo en el lugar de montaje recomendado: para comprobar el campo de visión en ese lugar.

Limpie el parabrisas con agua o alcohol y un paño sin pelusa.
El parabrisas debe estar libre de polvo, cera, aceites o pinturas.
Quite la película protectora del adhesivo de montaje. Coloque el soporte sobre la ubicación de montaje. El adhesivo es muy pegajoso. No toque el adhesivo para el parabrisas hasta el monte correctamente colocado y alineado.
Presione la montura firmemente en el parabrisas y mantener la presión durante 30 segundos. El disco del metal permanece adherido al parabrisas.Con su dedo, presione firmemente el disco durante 30 segundos: esto ayuda a asegurar que el adhesivo del disco tiene contacto con el parabrisas.
Esperar 24 horas antes de instalar el Garmin Dash Cam™ . Tarda 24 horas para que el adhesivo adherir correctamente al parabrisas.

Configuración

Antes de instalar el Garmin Dash Cam , debe instalar el soporte y deje que el adhesivo adhiera al parabrisas pasadas 24 horas pues de no respetar este tiempo puede causar que caiga la camara

Coloque la cámara y montar en el disco del metal.
Enchufe el cable de alimentación del vehículo en el puerto USB del dispositivo.
Vía el cable de alimentación a la toma de corriente del vehículo. El cable de alimentación del vehículo incluido está diseñado para enviarse fuera de la vista. Es suficiente para la ruta alrededor del parabrisas en la mayoría de los vehículos, y puede ocultar el cable delgado a lo largo de o detrás de la moldura o forro del techo.
Conecte el otro extremo del cable de alimentación del vehículo a un enchufe eléctrico en su vehículo.
Si es necesario, gire el interruptor de ignición del vehículo para proporcionar energía a la salida de potencia en su vehículo. El dispositivo se enciende.
Siga la pantalla instrucciones para completar la configuración inicial del dispositivo. Aparece la vista de cámara.
Ajustar la posición de la cámara para capturar el campo de visión deseado.

Ajuste la colocación de la cámara

Se puede montar el dispositivo en la izquierda, centro o derecha de su parabrisas. Para el mejor desempeño, se debe establecer la colocación de la cámara de opción para indicar la ubicación de su dispositivo en el vehículo.

Seleccione configuración de >asistencia de conductor >colocación de cámara.
Seleccione colocación Horizontal y seleccionar la posición horizontal de la cámara.
Seleccione altura del vehículo. Seleccione una opción: Si usted está conduciendo un vehículo grande, como un van de tamaño completo o un carro, seleccione alto.Si usted está conduciendo un coche, seleccione Normal.

App movil

Puede guardar imágenes y grabaciones de vídeo mediante la conexión de tu smartphone o tablet a la aplicación gratuita de VIRB de Garmin.

Vaya a la tienda de aplicaciones en su dispositivo móvil y bisque Garmin VIRB.En Abdroid es este https://play.google.com/store/apps/details?id=com.garmin.android.apps.virb&rdid=com.garmin.android.apps.virb
En el menú principal en la Dash Cam, seleccione Galería > participación Galería.
La Garmin Dash Cam™ muestra el nombre de red y contraseña de red.
Desde su dispositivo móvil, seleccione la Dash Cam Wi-Fi^® red.
Introduzca la contraseña de red.
Su Dash Cam acciones guardadas fotos y video a su dispositivo móvil.

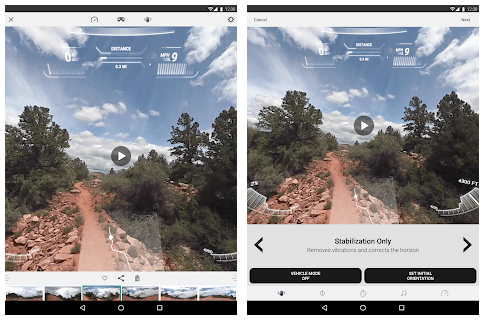

En su dispositivo móvil, lanzar la aplicación Garmin VIRB.

Caracteristicas:

Fácil de ver y editar 360 vídeos, añadir 4K Estabilización esférica, ver imágenes en modo VR y añadir la realidad aumentada superposiciones de datos G-Metrix ™ *
encuadre – Ver lo que la cámara ve con visor en directo
Control remoto – Control remoto completo de funciones de la cámara y los ajustes
Navegar contenido – Reproducción de vídeos grabados y fotografías
editar vídeos – Recortar un clip, ajustar la velocidad de reproducción, añadir superposiciones ™ G-Metrix y música
Detección Resalte – Encuentra las partes más interesantes del vídeo rápidamente usando aspectos más destacados en la línea de tiempo editor
compartir su contenido – Empuje fotos y vídeos a servicios para compartir
administrar sus archivos – hojee y eliminar archivos en la tarjeta microSD

Grabación de aparcamiento

La función aparcado de grabación de vídeo permite grabación de vídeo automáticamente cuando se apaga el interruptor de ignición del vehículo de modo que la cámara comienza a grabar cuando esta detecta movimiento.

La función aparcado de grabación de vídeo sólo es accesible cuando la cámara está conectada al accesorio de la Dash Cam del cable de modo estacionamiento.

Travelapse

La función de Travelapse captura un video de rápido movimiento de su viaje, que le permite compartir un corto video de todos los lugares donde viajó.

Travelapse de grabación no detiene grabación de dash cam

Conclusión

Unos de los aspectos que quizás más se note de esta dash cam es el precio del último modelo disponible (unos 200€ en Amazon ) si optamos por el último modelos con detección de voz, a no ser que se opte por modelos más antiguos que aún se pueden conseguir por un precio algo menor .

Quizás la fiabilidad de todos los sistemas ADAS que esta cámara incluye si tenga un precio, pues para nada sirven otros sistemas de origen asiáticos que hemos comentado en este blog si no van a responder con la maxima celeridad y efeciciencia ante casos potencialmente peligrosos tanto para la seguridad del conductor como para la seguridad de sus pasajeros.

Creación de una aplicación web de Node.js en Azure

abril 22, 2018abril 22, 2018soloelectronicosDeja un comentario

Es relativamente sencillo como vamos a ver , implementar una aplicación en App Service en Windows gracias a queAzure Web Apps proporciona un servicio de hospedaje web muy escalable y con aplicación de revisiones de un modo automático.

Aplicación de ejemplo que se ejecuta en Azure

Estos pasos se pueden realizar con una máquina Mac, Windows o Linux,pero lo importante de la magia del Cloud, una vez instalados los requisitos previos, tardará aproximadamente cinco minutos en completar los pasos.

Si no tiene una suscripción a Azure, cree una cuenta gratuita antes de empezar. Asimismo tambien necesitará completar esta guía de inicio rápido :instalación de Node.js y NPM

Descarga del ejemplo

Descargue el proyecto de ejemplo de Node.js de https://github.com/Azure-Samples/nodejs-docs-hello-world/archive/master.zip y extraiga el archivo ZIP.

En una ventana de terminal, vaya al directorio raíz del proyecto de ejemplo de Node.js (el que contiene index.php).

Ejecución de la aplicación de forma local

Ejecute la aplicación localmente abriendo una ventana de terminal y utilizando el script npm start para iniciar el servidor HTTP de Node.js integrado.

npm start

Abra un explorador web y vaya a la aplicación de ejemplo en http://localhost:1337.

Verá el mensaje Hola mundo de la aplicación de ejemplo que aparece en la página.

Aplicación de ejemplo que se ejecuta localmente

En la ventana de terminal, presione Ctrl + C para salir del servidor web.

Creación de un archivo ZIP de proyecto

Cree un archivo ZIP con todo el contenido del proyecto. El siguiente comando usa la herramienta predeterminada de su terminal:

# Bash
zip -r myAppFiles.zip .

# PowerShell
Compress-Archive -Path * -DestinationPath myAppFiles.zip

Posteriormente, cargue el archivo ZIP en Azure e impleméntelo en App Service.

Inicio de Azure Cloud Shell

Azure Cloud Shell proporcina un shell interactivo gratuito que puede usar para ejecutar los pasos que vamos a ver . Tiene las herramientas comunes de Azure preinstaladas y configuradas para usarlas en la cuenta. Simplemente haga clic en el botón Copiar para copiar el código, péguelo en la instancia de Cloud Shell y, a continuación, presione Entrar para ejecutarlo.

Hay varias maneras de iniciar Cloud Shell:


Haga clic en Probarlo en la esquina superior derecha de un bloque de código.
Abra Cloud Shell en el explorador.
Haga clic en el botón Cloud Shell en el menú de la parte superior derecha de Azure Portal.

Crear un grupo de recursos

Un grupo de recursos es un contenedor lógico en el que se implementan y administran recursos de Azure como aplicaciones web, bases de datos y cuentas de almacenamiento. Por ejemplo, más adelante puede elegir eliminar todo el grupo de recursos en un solo paso.

En Cloud Shell, cree un grupo de recursos con el comando az group create. En el ejemplo siguiente, se crea un grupo de recursos denominado myResourceGroup en la ubicación Europa Occidental. Para ver todas las ubicaciones que se admiten en App Service en el nivel Gratis, ejecute el comando az appservice list-locations --sku F1.

Desde Azure CLI pruebe el comando:

az group create --name myResourceGroup --location "West Europe"

Generalmente se crean el grupo de recursos y los recursos en una región cercana.

Cuando finaliza el comando, una salida de JSON muestra las propiedades del grupo de recursos.

Crear un plan de Azure App Service

En Cloud Shell, cree un plan de App Service con el comando az appservice plan create.

En el siguiente ejemplo se crea un plan de App Service denominado myAppServicePlan con el plan de tarifa Gratis:

Desde Azure CLI pruebe el comando:

az appservice plan create --name myAppServicePlan --resource-group myResourceGroup --sku FREE

Cuando se ha creado el plan de App Service, la CLI de Azure muestra información en formato json similar al ejemplo siguiente :

{
  "adminSiteName": null,
  "appServicePlanName": "myAppServicePlan",
  "geoRegion": "West Europe",
  "hostingEnvironmentProfile": null,
  "id": "/subscriptions/0000-0000/resourceGroups/myResourceGroup/providers/Microsoft.Web/serverfarms/myAppServicePlan",
  "kind": "app",
  "location": "West Europe",
  "maximumNumberOfWorkers": 1,
  "name": "myAppServicePlan",
  < JSON data removed for brevity. >
  "targetWorkerSizeId": 0,
  "type": "Microsoft.Web/serverfarms",
  "workerTierName": null
}

Creación de una aplicación web

En Cloud Shell, cree una aplicación web en el plan de App Service myAppServicePlan con el comando az webapp create.

En el siguiente ejemplo, reemplace por un nombre único global de aplicación (los caracteres válidos son a-z, 0-9 y -). El tiempo de ejecución se establece en NODE|6.9. Para ver todos los entornos en tiempo de ejecución admitidos, ejecute az webapp list-runtimes.

Desde Azure CLI pruebe el comando:

az webapp create --resource-group myResourceGroup --plan myAppServicePlan --name  --runtime "NODE|6.9"

Cuando se haya creado la aplicación web, la CLI de Azure mostrará información en formato json similar a la del ejemplo siguiente:

{
  "availabilityState": "Normal",
  "clientAffinityEnabled": true,
  "clientCertEnabled": false,
  "cloningInfo": null,
  "containerSize": 0,
  "dailyMemoryTimeQuota": 0,
  "defaultHostName": ".azurewebsites.net",
  "enabled": true,
  < JSON data removed for brevity. >
}

Vaya a la aplicación web recién creada. Reemplace por el nombre de su aplicación único.

http://xxxxxxx.azurewebsites.net

Este es el aspecto que debería tener su nueva aplicación web:

Página de la aplicación web vacía

Implementación de un archivo ZIP

En el explorador, vaya a https://xxxx.scm.azurewebsites.net/ZipDeploy.

Cargue el archivo ZIP que creó en Creación de un archivo ZIP de proyecto arrastrándolo al área del explorador de archivos en la página web.

Cuando la implementación está en curso, un icono en la esquina superior derecha muestra el progreso como un porcentaje. La página también muestra mensajes detallados para la operación debajo del área del explorador. Cuando se haya completado, el último mensaje de implementación debe indicar Deployment successful.

Navegación hasta la aplicación

Vaya a la aplicación implementada mediante el explorador web.

http://xxxxx.azurewebsites.net

El código de ejemplo de Node.js se está ejecutando en una aplicación web de Azure App Service.

Aplicación de ejemplo que se ejecuta en Azure

¡Enhorabuena! Ha implementado la primera aplicación de Node.js en App Service.

Actualización del código y nueva implementación

Con un editor de texto, abra el archivo index.js en la aplicación de Node.js puede realizar un pequeño cambio en el texto en la llamada a response.end:

response.end("Hello Azure!");

En la ventana de terminal local, desplácese al directorio raíz de la aplicación y cree un nuevo archivo ZIP para el proyecto actualizado.

# Bash
zip -r myUpdatedAppFiles.zip .

# PowerShell
Compress-Archive -Path * -DestinationPath myUpdatedAppFiles.zip

Implemente este nuevo archivo ZIP en App Service utilizando los mismos pasos que en Cargar el archivo ZIP.

Vuelva a la ventana del explorador que se abrió en el paso Navegación hasta la aplicación y actualice la página.

Aplicación de ejemplo actualizada que se ejecuta en Azure

Administración de la nueva aplicación web de Azure

Vaya al portarl de Azure para administrar la aplicación web que ha creado.

En el menú izquierdo, haga clic en App Services y, a continuación, haga clic en el nombre de la aplicación web de Azure.

Navegación desde el portal a la aplicación web de Azure

Podrá ver la página de información general de la aplicación web. En este caso, puede realizar tareas de administración básicas como examinar, detener, iniciar, reiniciar y eliminar.

Página de App Service en Azure Portal

El menú izquierdo proporciona distintas páginas para configurar la aplicación.

Limpieza de recursos

En los pasos anteriores, creó en Azure en un grupo de recursos. Si prevé que no necesitará estos recursos en el futuro, elimine el grupo de recursos ejecutando el siguiente comando en Cloud Shell:

az group delete --name myResourceGroup

Este comando puede tardar varios segundos en ejecutarse.

Fuente https://docs.microsoft.com/es-es/azure/app-service/app-service-web-get-started-nodejs

Diseñe y simule circuitos electrónicos fácilmente con TinkerCad

abril 21, 2018abril 21, 2018soloelectronicos1 comentario

En efecto gran cantidad de personas aficionadas a la impresión 3d conocerán la famosa herramienta gratuita de modelado 3d llamado Tinkercad
Uno de los éxitos de este programa sin duda es su gran facilidad de uso unida a su calidad, pues no olvidemos que tenemos por detrás el famosísimo fabricante Autodesk .Asimismo al funcionar como servicio web simplifica mucho su uso y por supuesto su gratuidad allana el camino para que cualquiera se anime a probarla,

Otra de la muchas ventajas de esta aplicaciones la gran facilidad par imprimir en 3D : si tiene una impresora en su casa o en un espacio de fabricación local, simplemente puede descargar el archivo STL(STL es el archivo estándar para la mayoría de las impresoras de un solo color) desde su tablero haciendo clic en la miniatura del modelo o desde el editor. Simplemente haga clic en Diseño> Descargar para impresión en 3D.

scanner3d

También puede solicitar una impresión a uno de sus socios de impresoras: Shapeways, iMaterialise o Sculpteo. Simplemente haga clic en Solicitar una impresión en 3D, en los mismos lugares que antes, para comenzar el proceso. Si está imprimiendo un color, asegúrese de ajustar el tamaño del modelo en Tinkercad antes de ir a los servicios de impresión.

Para muchas personas, especialmente en el mundo educativo, Tinkercad es una referencia para el modelado e impresión 3D ,pero ¿y si incluyeran también herramientas de diseño de circuitos electrónicos? pues en efecto ha llegado «circuitos» a Tinkercad, sin duda una de las forma más fáciles de jugar con los circuitos y dar vida a sus diseños 3D con ensambles de circuitos

Como no podía ser de otra manera el manejo de esta aplicación es sumamente sencillo e intuitivo permitiendo el diseño de producto integrado combinando el modelado de piezas en 3D sobre componentes electrónicos reales

Pero no solo les basta diseñar el circuito : también permite su simulación en tiempo real para permitir probar sus diseños electrónicos completamente dentro del navegador, antes de construirlos en la vida real.

Hoy en día ademas cualquier diseño de circuito puede incluir componentes programables así que Tinkercad también permiten la programación con Arduino usando directamente en el editor bloques de código visual o texto.

¿Cómo aprender a usar el Lab Circuits?¿Nuevo en electrónica? Pues también se ha previsto en la página de Aprendizaje pulsando en Circuits para ver algunos excelentes tutoriales en Circuits Lab donde se han incluido guías paso a paso así como videotutoriales.

Ejemplo de inicio

Para ver lo sencillo que es crear un circuito con Tinkercad, vamos a ver como crear un simple montaje con dos leds y un pulsador ,y después de construirlo ,probaremos su funcionalidad mediante la simulación de este. Para ello, puede seguir los siguientes pasos:

Paso 1

Cree una cuenta de acceso a Tinkercad si no la tiene en https://www.tinkercad.com/#/

Paso 2

Vaya a Circuits ( a la izquierda ) y en el centro pulse el botón verde «Create new circuit»

Paso 3

Ensamblaje su circuito tipo Glow arrastrando y soltando los componentes sobre la pantalla central .

Por ejemplo, agregue luces a su diseño con dos LEDs y una batería de celda de moneda o una fuente de alimentación. Los componentes que no encuentre los puede buscar en la caja Search por sus nombres en ingles, como por ejemplo

resistor ( usaremos una de 220 ohmios)
LED
Push Button
Coin Cell 3v Batttery
Power supply ( ajustada a 3V)
Breadboard

Paso 4

Ahora toca hacer las conexiones entre los componente simplemente pulsando en un extremo donde se quiere conectar ( aparecera un recuadro rojo) y llevándolo al otro extremo donde se quiere conectar ( aparecerá también un recuadro rojo).

Si se quiere eliminar la conexión simplemente hacer clic en esta y pulsar la tecla suprimir desde el teclado convencional.

El circuito final debería quedar como en a la siguiente imagen:

dos leds

Paso 5

Antes de empezar debemos ajustar los valores de los componentes haciendo doble clic en estos .

En este ejemplo la resistencia para un led rojo (1.3V y unos 6mA) debería ser de 220ohmios y la pila 3V.

En nuestro caso en lugar de la pila , hemos puesto una fuente programada para ofrecer 3V y 10 mAmp

Paso 6

Ahora ,una vez diseñado el circuito una de las partes mas emocionante de este programa es su simulación, para lo cual pulsaremos en el botón Start Simulation en la parte superior de la pantalla

Una vez pulsemos sobre el pulsador deberían lucir los dos leds y en la fuente debería acusar el consumo de corriente de unos 5.11mA

Atajos de teclado Tinkercad

Mover objeto (s)
/ / /	Mover objeto (s) a lo largo de X / Y
`ctrl` + /	Mover objeto (s) a lo largo de Z
`Shift` + / / /	× 10 Empuja a lo largo de X / Y
`Ctrl` + `Shift` + /	× 10 Empuja a lo largo de Z

Teclado + Accesos directos del mouse. (Presione y mantenga presionadas las teclas, luego haga clic o arrastre el mouse).
`Alt` + arrastrar el botón izquierdo del mouse	Duplicar objeto (s) arrastrado
`Shift` + botón izquierdo del mouse	Seleccionar múltiples objetos
`Mantenga` presionada la `tecla Mayús`mientras gira	Rotación de 45 °
`Alt` + mantenga el asa lateral	Escala (1D)
`Alt` + mantener el control de esquina	Escala (2D)
`Mantenga` presionada la manija de la esquina	Escala (3D)
`Shift` + `Alt` + mantener el control de esquina	Escala (3D)
`Shift` + `Alt` + mantener la manija superior	Escala (3D)

Configuración de objetos
`H`	Hoyo convierte objeto (s) en agujeros
`S`	Objeto (s) de giro sólido en sólidos
`ctrl` + `L`	Bloquear o desbloquear objeto (s)
`Ctrl` + `H`	Ocultar objeto (s)
`ctrl` + `shift` + `H`	Mostrar todos los objetos ocultos

Visualización de diseños
Botón derecho del mouse	Orbit la vista
`Ctrl` + botón izquierdo del mouse	Orbit la vista
`Shift` + botón derecho del mouse	Desplaza la vista
`Ctrl` + `Shift` + botón izquierdo del mouse	Desplaza la vista
`rueda de desplazamiento`	Acercar o alejar la vista
`+` o `=`	Acercarse
`-`	Disminuir el zoom
`F`	Ajustar objeto (s) seleccionado (s) a la vista

Limitaciones

Los ensambles de circuito de Tinkercad están actualmente limitados a los circuitos de Glow y Buzz, que incluyen una batería tipo botón, LED y un interruptor. Estan trabajando en más, pero mientras tanto, puede modelarlos usted mismo fácilmente y almacenarlos como una forma de Favoritos en el lado derecho del Editor Tinkercad.
La migración desde 123D Circuits es posible .Simplemente haga clic en el icono de Inicio en 123D Circuits para obtener la UI de migración. Esta interfaz de usuario de migración solo aparece si hay diseños de laboratorio de electrónica en su cuenta. Solo los diseños de Electronics Lab se transferirán desde 123D Circuits (Circuits.io) a Tinkercad.com.
Las herramientas esquemáticas y de PCB NO van a agregarse a Tinkercad. El PCB y las herramientas esquemáticas se eliminaron de Circuits on Tinkercad para centrar esfuerzos en hacer que el simulador sea tan fácil de usar como sea posible. Si está interesados en aprender sobre el diseño de esquemas y PCB, usar Eagle, que es gratuito para educadores y estudiantes: https://www.autodesk.com/products/eagle/overview
Esta previsto que añadan la función en Tinkercad para exportar archivos Eagle brd de un diseño de circuitos. en ese punto, sus alumnos pueden abrir sus diseños directamente en Eagle.
No hay alguna forma de exportar un diseño de Tinkercad Circuits a un archivo Gerber. La característica de formato de la placa «Exportar a Autodesk Eagle» (.brd) estará disponible próximamente.Este archivo exportado se puede abrir en Autodesk Eagle, donde puede organizar los componentes y el diseño de los trazos de la placa de circuito impreso. Los archivos necesarios para la fabricación de la placa (archivo gerber o Eagle brd) se pueden obtener allí.

Google Cloud IoT Core

abril 19, 2018abril 19, 2018soloelectronicosDeja un comentario

En post anteriores hemos visto la potencia de Microsft Azure en torno al Universo del Edge Iot Computing mostrando de una forma clara como es posible con una Raspeberry Pi 3 o un ESP8266 empezar a utilizar con muy buenos resultados dicha plataforma, pues bien como no podía ser de otra forma Google también ha desarrollado su propia plataforma denominada Google Cloud Iot Core

Cloud IoT Core es un servicio completamente administrado que le permite conectar, administrar e ingerir datos de manera fácil y segura desde millones de dispositivos dispersos a nivel mundial. Cloud IoT Core, en combinación con otros servicios en la plataforma Google Cloud IoT, proporciona una solución completa para recopilar, procesar, analizar y visualizar datos de IoT en tiempo real para admitir una mejor eficiencia operativa.

loud IoT Core, que utiliza Cloud Pub / Sub debajo, puede agregar datos de dispositivos dispersos en un solo sistema global que se integra perfectamente con los servicios de análisis de datos de Google Cloud. Por ejemplo puede usarse el flujo de datos de IoT para análisis avanzados, visualizaciones, aprendizaje automático y más para ayudarlo a mejorar la eficiencia operativa, anticipar problemas y crear modelos completos que describan y optimicen mejor su negocio.

Cloud IoT Core es compatible con los protocolos estándar MQTT y HTTP, por lo que se pueden usar dispositivos existentes con mínimos cambios de firmware.Asimismo Google Cloud IoT Core se ejecuta en la infraestructura sin servidores de Google, que se amplía automáticamente en respuesta a los cambios en tiempo real y se adhiere a los estrictos protocolos de seguridad estándar de la industria que protegen los datos de su empresa

En este post veremos Google Cloud Platform Console para crear un registro de dispositivos Cloud IoT Core y registrar un dispositivo. También veremos cómo conectar un dispositivo y publicar eventos de telemetría del dispositivo.

Como siempre antes de empezar se requiere cumplir ciertos requisitos:

Inicie sesión en su cuenta de Google. (si aún no tiene uno, regístrese para obtener una cuenta nueva) .
En la consola de GCP, vaya a la página Administrar recursos y seleccione o cree un nuevo proyecto.Vaya a la página Administrar recursos
Asegúrese de que la facturación esté habilitada para su proyecto.Desde aqui se puede habilitar la facturación
Habilite las API Cloud IoT Core y Cloud Pub / Sub.Habilita las API

Configure Google Cloud SDK y gcloud

Instale Google Cloud SDK . Cloud IoT Core requiere la versión 173.0.0 o superior del SDK.
Ejecute el siguiente comando para actualizar la CLI de gcloud que se incluye en el SDK:
```
gcloud components update
```
Si está utilizando una máquina virtual de Compute Engine con la instalación predeterminada de gcloud, no podrá actualizar los componentes. Para habilitar Cloud IoT Core en una máquina virtual de Compute Engine, reinstale gcloud ejecutando los siguientes comandos:
```
sudo apt-get remove google-cloud-sdk
    curl https://sdk.cloud.google.com | bash
    exec -l $SHELL
    gcloud init
```

Para obtener más detalles, consulte la documentación de referencia de los comandos de gcloud iot .

Introducción al Cloud IoT Core

Registro del dispositivo

Para que un dispositivo se conecte, primero debe registrarse con Cloud IoT Core. El registro consiste en agregar un dispositivo a una colección (el registro) y definir algunas propiedades esenciales. Puede registrar un dispositivo con Cloud Platform Console, comandos gcloud o la API REST-style. En conjunto, las funciones que le permiten registrar, monitorear y configurar dispositivos se llaman administrador de dispositivos.

Protocolos (MQTT y HTTP)

Cloud IoT Core admite dos protocolos para la conexión y comunicación del dispositivo: MQTT y HTTP. Los dispositivos se comunican con Cloud IoT Core a través de un «puente», ya sea el puente MQTT o el puente HTTP. Cuando crea un registro de dispositivo, selecciona protocolos para habilitar: MQTT, HTTP o ambos.

MQTT es un protocolo de publicación / suscripción estándar que los dispositivos integrados usan y soportan con frecuencia, y también es común en las interacciones máquina a máquina.

HTTP es un protocolo «sin conexión»: con el puente HTTP, los dispositivos no mantienen una conexión con el Núcleo Cloud IoT. En cambio, envían solicitudes y reciben respuestas.

Autenticación de dispositivo

Cloud IoT Core utiliza autenticación de clave pública (o asimétrica):

El dispositivo usa una clave privada para firmar un JSON Web Token (JWT) . El token se pasa al Cloud IoT Core como prueba de la identidad del dispositivo.
El servicio utiliza la clave pública del dispositivo (cargada antes de que se envíe el JWT) para verificar la identidad del dispositivo.

Control del dispositivo desde la nube

Con Cloud IoT Core, puede controlar un dispositivo modificando su configuración. Una configuración de dispositivo es una acumulación arbitraria de datos definidos por el usuario que pueden estructurarse o no. Si sus dispositivos usan MQTT, las configuraciones se propagan automáticamente a ellos. Si sus dispositivos se conectan a través de HTTP, deben solicitar configuraciones explícitamente.

Configurando dispositivos

Con Cloud IoT Core, puede controlar un dispositivo modificando su configuración. La configuración de un dispositivo es una burbuja de datos arbitraria y definida por el usuario. Después de que se haya aplicado una configuración a un dispositivo, el dispositivo puede informar su estado a Cloud IoT Core.

La configuración del dispositivo funciona de manera diferente en los puentes MQTT y HTTP. Ver abajo para más detalles.

Límites

Las actualizaciones de configuración están limitadas a 1 actualización por segundo, por dispositivo. Sin embargo, para obtener los mejores resultados, la configuración del dispositivo debe actualizarse con mucha menos frecuencia, como máximo, una vez cada 10 segundos.

La tasa de actualización se calcula como el tiempo entre el acuse de recibo más reciente del servidor y la próxima solicitud de actualización.

Diferencias de protocolo

MQTT

Los dispositivos que usan MQTT pueden suscribirse a un tema especial de MQTT para actualizaciones de configuración:

 / devices / {device-id} / config

Cuando un dispositivo se suscribe al tema de configuración, el puente MQTT responde con un mensaje SUBACK MQTT, que contiene la QoS concedida para el tema de configuración (0 o 1) o 128 si se produce un error.

Después de suscribirse inicialmente, el dispositivo recibe la configuración más reciente en la carga útil de un mensaje y recibirá actualizaciones de configuración adicionales a medida que se envíen a Cloud IoT Core.

Las siguientes muestras ilustran cómo recuperar las actualizaciones de configuración en un dispositivo a través de MQTT usando Python:

def get_client(
project_id, cloud_region, registry_id, device_id, private_key_file,
algorithm, ca_certs, mqtt_bridge_hostname, mqtt_bridge_port):
«»»Create our MQTT client. The client_id is a unique string that identifies
this device. For Google Cloud IoT Core, it must be in the format below.»»»
client = mqtt.Client(
client_id=(‘projects/{}/locations/{}/registries/{}/devices/{}’
.format(
project_id,
cloud_region,
registry_id,
device_id)))

# With Google Cloud IoT Core, the username field is ignored, and the
# password field is used to transmit a JWT to authorize the device.
client.username_pw_set(
username=‘unused’,
password=create_jwt(
project_id, private_key_file, algorithm))

# Enable SSL/TLS support.
client.tls_set(ca_certs=ca_certs, tls_version=ssl.PROTOCOL_TLSv1_2)

# Register message callbacks. https://eclipse.org/paho/clients/python/docs/
# describes additional callbacks that Paho supports. In this example, the
# callbacks just print to standard out.
client.on_connect = on_connect
client.on_publish = on_publish
client.on_disconnect = on_disconnect
client.on_message = on_message

# Connect to the Google MQTT bridge.
client.connect(mqtt_bridge_hostname, mqtt_bridge_port)

# This is the topic that the device will receive configuration updates on.
mqtt_config_topic = ‘/devices/{}/config’.format(device_id)

# Subscribe to the config topic.
client.subscribe(mqtt_config_topic, qos=1)

return client

HTTP

Si está utilizando el puente HTTP , los dispositivos deben solicitar explícitamente nuevas configuraciones .

El siguiente ejemplo en python ilustran cómo recuperar las actualizaciones de configuración en un dispositivo a través de HTTP:

def get_config(
version, message_type, base_url, project_id, cloud_region, registry_id,
device_id, jwt_token):
headers = {
‘authorization’: ‘Bearer {}’.format(jwt_token),
‘content-type’: ‘application/json’,
‘cache-control’: ‘no-cache’
}

basepath = ‘{}/projects/{}/locations/{}/registries/{}/devices/{}/’
template = basepath + ‘config?local_version={}’
config_url = template.format(
base_url, project_id, cloud_region, registry_id, device_id, version)

resp = requests.get(config_url, headers=headers)

if (resp.status_code != 200):
print(‘Error getting config: {}, retrying’.format(resp.status_code))
raise AssertionError(‘Not OK response: {}’.format(resp.status_code))

return resp

Actualización de la configuración del dispositivo

Puede actualizar la configuración del dispositivo utilizando Cloud Platform Console, Cloud IoT Core API o gcloud.

Por Consola

Vaya a la página Registros del dispositivo en la Consola GCP.
Haga clic en el ID del registro que contiene el dispositivo.
En la página de detalles del registro , haga clic en el ID del dispositivo cuya configuración desea actualizar.
En la parte superior de la página, haz clic en Actualizar config.
Seleccione un formato para la configuración y pegue los datos en el cuadro Configuración .
Haga clic en Enviar al dispositivo .

Usando gcloud

Para actualizar la configuración de un dispositivo, ejecute el gcloud iot devices configs update :

 gcloud iot dispositivos configs update \
   (--config-data = CONFIG_DATA | --config-file = CONFIG_FILE ) \
   --device = DEVICE_ID \
   --registry = REGISY_ID \
   --region = REGION \
   [--version-to-update = VERSION_TO_UPDATE ]

Los dispositivos se actualizarán de acuerdo con el protocolo que usan .

Usando Cloud iot Core API

Para actualizar la configuración del dispositivo a través de la API, use el método Device modifyCloudToDeviceConfig , especificando la nueva configuración en el campo config . También puede especificar una configuración al crear un dispositivo y luego usar modifyCloudToDeviceConfig para cambiarla más tarde.

El siguiente ejemplo en Pythoon ilustran cómo actualizar la configuración de un dispositivo:

def set_config(
service_account_json, project_id, cloud_region, registry_id, device_id,
version, config):
print(‘Set device configuration’)
client = get_client(service_account_json)
device_path = ‘projects/{}/locations/{}/registries/{}/devices/{}’.format(
project_id, cloud_region, registry_id, device_id)

config_body = {
‘versionToUpdate’: version,
‘binaryData’: base64.urlsafe_b64encode(
config.encode(‘utf-8’)).decode(‘ascii’)
}

return client.projects(
).locations().registries(
).devices().modifyCloudToDeviceConfig(
name=device_path, body=config_body).execute()

Revisando la configuración del dispositivo

Por ultimo tambien uede revisar las últimas 10 versiones de la configuración de un dispositivo mediante Cloud Platform Console, la API o gcloud.

Consola

Vaya a la página Registros del dispositivo en la Consola GCP.
Haga clic en el ID del registro que contiene el dispositivo cuya configuración desea actualizar.
En la página de detalles del registro , haga clic en el ID del dispositivo cuya configuración desea actualizar.
Haga clic en Configuración e historial de estado.

Utilice las casillas de verificación para controlar si se muestra el historial de configuración o el historial de estado, o ambos. Haga clic en Comparar para ver si la configuración y el estado coinciden como espera.

gcloud

Para obtener configuraciones recientes, ejecute la gcloud iot devices configs list y describe comandos:

 Configuración de dispositivos de gcloud iot list DEVICE_ID \
   --registry = REGISY_ID \
   --region = REGION \
   [--filter = EXPRESIÓN ]
   [--limit = LIMIT ]
   [--sort-by = [ CAMPO , ...]]

 Las configuraciones de dispositivos gcloud iot describen DEVICE_ID \
   --registry = REGISY_ID \
   --region = REGION

Fuentes: https://cloud.google.com/iot/docs/how-tos/getting-started y https://cloud.google.com/iot/docs/how-tos/config/configuring-devices

Monitorizacion remota de IoT con notificaciones desde Azure en conexión de su hub de IoT

abril 16, 2018abril 16, 2018soloelectronicosDeja un comentario

Azure Logic Apps proporciona una forma de automatizar procesos como una serie de pasos. Una aplicación lógica se puede conectar a través de varios servicios y protocolos. Comienza con un activador como ‘Cuando se agrega una cuenta’, y luego una combinación de acciones, una como ‘enviar una notificación de inserción’. Esta característica hace que Logic Apps sea una solución de IoT perfecta para la monitorización de dispositivos IoT, como por ejemplo para alerta ante anomalías, entre otros escenarios de uso.

Resumidamente estas son las cosas que necesitaremos hacer par lograr nuestro objetivo:

Crear un espacio de nombres del autobús de servicio y añadir una cola a él.
Añadir un punto final y una regla de enrutamiento a su hub de IoT.
Crear, configurar y probar una aplicación de la lógica.

Necesitaremos para ello como siempre tener configurado un dispositivo de Iot enviando mensajes a la nube de Azure de Iot Hub.

Crear espacio de nombres de Servicio del Bus y añadirle una cola

Crear un espacio de nombres del bus de servicio

En el portal de Azure, haga clic en crear un recurso >Enterprise Integration(Integración empresarial )> Service Bus.
Proporcione la siguiente información:Nombre: el nombre del bus de servicios.Pricing tier déjelo en Standard .
En suscripción dejelo en Evaluación gratuitaGrupo de recursos: utilizar el mismo grupo de recursos que utiliza el hub de IoT.
Ubicación: utilizar la misma ubicación que utiliza el hub de IoT.
Pinchar Anclar al panel
Haga clic en crear.

Añadir una cola de autobús de servicio

Abrir el espacio de nombres del Bus de servicio y haga clic en + Quue(cola.)
Introduzca un nombre para la cola y haga clic en crear.
Abrir la cola del Bus de servicio(entities-Queues-el nombre del la nueva cola ) y haga clic en CONFIGURACION –Shared access policies (directivas de acceso compartido) > + añadir.
Introduzca un nombre para la política de controlar administrar y haga clic en create (crear).

Añadir un punto final y una regla de enrutamiento a su hub de IoT

Añadir un punto final

Abrir su centro de IoT, haga clic en Mensajeria—Puntos de conexión > + Añadir.
Introduzca la siguiente información: Nombre: el nombre del extremo.Tipo de punto final: seleccione Cola de autobús servicio.Espacio de nombres del servicio de bús: seleccionar el espacio de nombres que creó.
Cola de Service Bus: seleccione la cola creada.
Haga clic en Aceptar.

Agregar una regla de enrutamiento

En su centro de Internet, haga clic en MENSAJERIA – rutas > + añadir.
Introduzca la siguiente información:Nombre: el nombre de la regla de enrutamiento.Fuente de datos: seleccionar DeviceMessages.Punto final: seleccione el punto final de ha creado.
Cadena de consulta: entrar.temperatureAlert = "true"
Haga clic en Guardar.

Crear y configurar una aplicación de lógica

Crear una aplicación de lógica

En el portal de Azure, haga clic en crear un recurso >Enterprise Integration( Integración empresarial )> Lógic app.
Introduzca la siguiente información:Nombre: el nombre de la aplicación de la lógica.Grupo de recursos: utilizar el mismo grupo de recursos que utiliza el hub de IoT.Ubicación: utilizar la misma ubicación que utiliza el hub de IoT.
Haga clic en crear.

Configurar la aplicación de la lógica

Abra la lógica de la aplicación que se abre en el diseñador de aplicaciones de la lógica.
En el diseñador de aplicaciones de lógica, haga clic en BlanK Logic App
Haga clic en Service Bus.
Haga clic en el Servicio de Bus cuando uno o varios mensajes en una cola (Autocompletar).
Crear una conexión de bus de servicio.
1. Introduzca un nombre de conexión.
2. Haga clic en el espacio de nombres de servicio bus > la política de autobús servicio > crear.
3. Haga clic en continuar después de la conexión de bus de servicio.
4. Seleccione la cola que creó e introduzca para recuento de mensajes máximo175
5. Haga clic en «Guardar» el botón para guardar los cambios.
Crear una conexión de servicio de SMTP.
1. Haga clic en nuevo paso > Agregar una acción.
2. Tipo, haga clic en el servicio SMTP en el resultado de la búsqueda y haga clic en SMTP – envíe correo electrónico.SMTP
3. Introduzca la información de SMTP del buzón y haga clic en crear.Obtenga la información de SMTP para Hotmail/Outlook.com, Gmaily Yahoo Mail. ( Nota :Su proveedor de servicios de correo electrónico necesitará verificar la identidad de remitente para asegurarse de que eres tú quien envía el correo electrónico9.
4. Introduzca su dirección de correo electrónico para de y ay para asunto y el cuerpo.High temperature detected
5. Haga clic en Guardar.

La aplicación de la lógica estará en orden de funcionamiento en cuanto se guarde así que ya podemos probar su funcionalidad así que :

Inicie la aplicación cliente que implementa en el dispositivo en ESP8266 conectar a Azure IoT.
Aumentar la temperatura del ambiente alrededor del Sensor por encima de 30 C.(por ejemplo, encendiendo una vela cerca del sensor ).
Usted debe recibir una notificación por correo electrónico enviada por la aplicación .

Hemos visto lo relativamente sencillo que es crear una aplicación lógica que conecta el hub de IoT y buzón para monitorizar temperatura y enviar notificaciones.

Fuente https://docs.microsoft.com/en-gb/azure/iot-hub/iot-hub-monitoring-notifications-with-azure-logic-apps

Como usar la extensión de IoT para Azure CLI 2.0 para gestionar dispositivos de Azure IoT Hub

abril 15, 2018abril 15, 2018soloelectronicosDeja un comentario

La Extensión de la IoT para Azure CLI 2.0 es una nueva extensión para IoT en código abierto que añade a las capacidades de Azure CLI 2.0, la cual como vamos a ver incluye comandos para interactuar con el administrador de recursos Azure como por ejemplo, puede utilizar Azure CLI 2.0 para crear una VM de Azure o un IoT Hub.

Una extensión CLI permite un servicio de Azure incrementar el Azure CLI dando acceso a funciones adicionales específicas de servicio como vamos a ver.

La extensión de IoT da IoT permite a los desarrolladores y aficionados acceso desde línea de comandos a todos los IoT Hub, IoT Edge, y las capacidades de IoT Hub Device Provisioning Service

Algunos ejemplos de posibilidades que ofrece esta extension:

Opción de manejo	Tarea
Métodos directos	Hacer un dispositivo actuar como arrancar o parar el envío de mensajes o reiniciar el dispositivo.
Propiedades de dos deseadas	Poner un dispositivo en algunos estados, tales como poner establecer un LED a verde o establecer el intervalo de enviar telemetría cada 30 minutos.
Doble registrados propiedades	Obtener el estado que informó un dispositivo. Por ejemplo, el dispositivo informa que el LED parpadea ahora.
Etiquetas de doble funcion	Almacenar metadatos específicos del dispositivo en la nube. Por ejemplo, la situación de la implementación de una máquina expendedora.
Consultas de doble dispositivo	Consulta todos los gemelos de dispositivo para recuperarlas condiciones arbitrarias, tales como identificar los dispositivos que están disponibles para su uso.

Device twins (Gemelos de dispositivo) son documentos JSON que almacenan información de estado del dispositivo (metadatos, configuraciones y condiciones). Eje de IoT persiste a una doble dispositivo de cada dispositivo que se conecta a él.

Extensión de IoT para Azure CLI 2.0

Vamos a ver usar la extensión de IoT para Azure CLI 2.0 con varias opciones de manejo en nuestra máquina de desarrollo ejecutando Azure CLI 2.0 y la extensión de IoT para Azure CLI 2.0 con varias opciones de gestión.

Para poder usar esta extensión necesitaremos haber configurado el dispositivo completo de Iot cubriendo los siguientes requisitos:

- Una suscripción activa de Azure.
- Un centro de Azure IoT bajo su suscripción.
- Una aplicación de cliente que envíe mensajes a su hub de IoT de Azure.

Debemos asegurarnos de que el dispositivo se está ejecutando con la aplicación de cliente .Por ejemplo un método muy cómodo de comprobarlo es usando la herramienta Microsoft Azure Storage siempre que hayamos vinculado nuestro Hub de Iot a Azure Storage (como vimos es este post) ,pues desde esta herramienta podremos ver fácilmente el contenido de los mensajes enviados por el dispositivo

azurestorage

Microsoft Azure IoT Extension for Azure CLI 2.0 proporciona nuevos y emocionantes comandos y capacidades de IoT centrados en los servicios IoT Hub y IoT Device Provisioning. La funcionalidad se proporciona como un paquete de extensión CLI de Azure para una integración perfecta con la funcionalidad de línea de comandos existente.

La extensión aumenta el Azure CLI IoT de Azure agregando o modificando el espacio de comando existente. La extensión incluye capacidades en las siguientes categorías:

IoT Hub
IoT Edge
IoT Device Provisioning Service (DPS)

Instalación

Paso1; Instalación de Python.

Como requisito previo se necesita instalar Python en el equipo de desarrollo. Podemos instalar Python 2.7 x o Python 3.x. Python 3.65 es la ultima version disponible y que podemos instalar. Simplemente ir a https://www.python.org/downloads/ pinchar sobre enlace para descargar la ultima version y después ejecutar el instalable para lanzar la instalación.

Paso 3:Instalar Azure CLI 2.0

Tambien necesitamos instalar el cliente de Azure CLI 2.0 para agregar despuesla extensión IoT. Podemos instalar directamente con un instalador desde Windows el cliente CLI , para ello descargaremos MSI y luego lo instalaremos en nuestro equipo de desarrollo

azure cli.PNG

Como mínimo, la versión Azure CLI 2.0 debe ser 2.0.24 o superior. Esta versión admite los comandos de extensión az e introduce el marco de comandos knack, es por eso que podemos utilizar para comprobarlo el comando desde linea de comandos (cmd):

az --version .

Por ejemplo este el resultado de la ejecución de este comando con la ultima version instalada (2.0.31) del cliente de Azure:

C:\Users\Carlos>az –version
azure-cli (2.0.31)

acr (2.0.23)
acs (2.0.31)
advisor (0.5.1)
appservice (0.1.31)
backup (1.1.1)
batch (3.2.0)
batchai (0.2.0)
billing (0.1.8)
cdn (0.0.14)
cloud (2.0.13)
cognitiveservices (0.1.12)
command-modules-nspkg (2.0.1)
configure (2.0.15)
consumption (0.3.0)
container (0.1.22)
core (2.0.31)
cosmosdb (0.1.20)
dla (0.0.19)
dls (0.0.21)
eventgrid (0.1.12)
eventhubs (0.1.2)
extension (0.0.12)
feedback (2.1.1)
find (0.2.9)
interactive (0.3.19)
iot (0.1.19)
keyvault (2.0.21)
lab (0.0.21)
monitor (0.1.5)
network (2.0.28)
nspkg (3.0.2)
profile (2.0.22)
rdbms (0.2.1)
redis (0.2.12)
reservations (0.1.2)
resource (2.0.27)
role (2.0.22)
servicebus (0.1.2)
servicefabric (0.0.12)
sql (2.0.25)
storage (2.0.31)
vm (2.0.30)

Python location ‘C:\Program Files (x86)\Microsoft SDKs\Azure\CLI2\python.exe’
Extensions directory ‘C:\Users\Carlos\.azure\cliextensions’

Python (Windows) 3.6.1 (v3.6.1:69c0db5, Mar 21 2017, 17:54:52) [MSC v.1900 32 bit (Intel)]

Legal docs and information: aka.ms/AzureCliLegal

También puede seguir las instrucciones de instalación en Microsoft Docs configurar Azure CLI 2.0 en su entorno.

Paso 4: Instalación de la extensión de cliente de Azureo pare IoTI

Finalmente también tenemos que instalar la extensión de la IoT ahora que tiene una extensión de cliente de Azure compatible instalado.

Cuando se instala una extensión, cualquier dependencia adicional de Python requerida se descarga y se instala automáticamente.
Hay múltiples opciones para la instalación. Después de instalar la extensión, puede usar una lista de extensiones az para validar las extensiones instaladas actualmente o la extensión az show – nombre azure-cli-iot-ext para ver detalles sobre la extensión IoT.
En todos los casos, asegúrese de que la extensión IoT sea la versión 0.3.2 o superior.

La extensión está diseñada para ser plug-and-play con Azure CLI. Incluso si tiene Azure CLI instalado, asegúrese de que esté actualizado.La forma más sencilla es ejecutar el siguiente comando.

az extension add --name azure-cli-iot-ext

Puede usar el comando az list list-available para ver todas las extensiones disponibles en el índice y es posible tambien actualizar una extensión en su lugar utilizando la extensión az update –name, Asimismo El IoT extensión archivo Léame describe varias maneras de instalar la extensión.

Paso 5:Inicie sesión en Azure

Inicie sesión su cuenta Azure ejecutando el siguiente comando:

az login

Ahora vaya a la pagina https://microsoft.com/devicelogin e introduzca el código que devuelve el comando en la pagina anterior para validarse.

Una vez aceptada en la página nos pide nuestro login de la cuenta de Azure y tras aceptarse ya no es necesario continuar en el navegador y a partir de aqui ya estan disponible los comandos posibles de Azure CLI

Una validado nos dará un mensaje de finalizacioó

Ahora desde linea de comando tenemos muchas posibilidades :

Hub

Command group: az iot hub

az iot hub query

az iot hub generate-sas-token
az iot hub show-connection-string

az iot hub apply-configuration

az iot hub invoke-device-method
az iot hub invoke-module-method

Hub Device Identity

Command group: az iot hub device-identity

az iot hub device-identity create
az iot hub device-identity show
az iot hub device-identity list
az iot hub device-identity update
az iot hub device-identity delete

az iot hub device-identity show-connection-string

az iot hub device-identity import
az iot hub device-identity export

Hub Device Twin

Command group: az iot hub device-twin

az iot hub device-twin show
az iot hub device-twin replace
az iot hub device-twin update

Hub Module Identity

Command group: az iot hub module-identity

az iot hub module-identity create
az iot hub module-identity show
az iot hub module-identity list
az iot hub module-identity update
az iot hub module-identity delete

az iot hub module-identity show-connection-string

Hub Module Twin

Command group: az iot hub module-twin

az iot hub module-twin show
az iot hub module-twin replace
az iot hub module-twin update

Edge Deployment

Command group: az iot edge deployment

az iot edge deployment create
az iot edge deployment show
az iot edge deployment list
az iot edge deployment update
az iot edge deployment delete

Device

Command group: az iot device

az iot device send-d2c-message
az iot device simulate
az iot device upload-file

Device c2d-message

Command group: az iot device c2d-message

az iot device c2d-message receive

az iot device c2d-message complete
az iot device c2d-message abandon
az iot device c2d-message reject

DPS Enrollment

Command group: az iot dps enrollment

az iot dps enrollment create
az iot dps enrollment show
az iot dps enrollment list
az iot dps enrollment update
az iot dps enrollment delete

DPS Enrollment Group

Command group: az iot dps enrollment-group

az iot dps enrollment-group create
az iot dps enrollment-group show
az iot dps enrollment-group list
az iot dps enrollment-group update
az iot dps enrollment-group delete

DPS Registration

Command group: az iot dps registration

az iot dps registration show
az iot dps registration list
az iot dps registration delete

Importante:

Añada –help o -h a un grupo de comandos o comando para obtener más información.
Para grupos de comandos, esto revelará los comandos del grupo objetivo
Para los comandos, esto revelará información sobre los parámetros y puede incluir ejemplos de uso.

Algunos ejemplos de uso prácticos:

Metodos directos : Se puede invocar directamente desde linea de comandos: az iot hub invoke-device-method –device-id –hub-name –method-name –method-payload
Propiedades del dispositivo gemelo deseado: Por ejemplo se puede establecer una propiedad de intervalo = 3000 ejecutando el siguiente comando: az iot hub device-twin update -n -d –set properties.desired.interval = 3000 Esta propiedad puede ser leída tamnbien desde su dispositivo.
Propiedades del doble dispositivo registrados : se pueden obtener las propiedades divulgadas del dispositivo ejecutando el siguiente comando: az iot hub device-twin update -n -d –set properties.reported.interval = 3000 . Una de las propiedades es $metadata. $lastUpdated que muestra la última vez que este dispositivo envía o recibe un mensaje.
Etiquetas de doble dispositivo: Se pueden mostrar las etiquetas y propiedades del dispositivo ejecutando el siguiente comando: az iot hub device-twin show –hub-name –device-id Agregar una función de campo = temperatura & humedad al dispositivo ejecutando el siguiente comando:az iot hub device-twin update –hub-name –device-id –set tags = ‘{«role»:»temperature&humidity»}}’
Consultas de doble dispositivo :Consulta de dispositivos con una etiqueta de papel = ‘temperatura & humedad’ ejecutando el siguiente comando:az iot hub query –hub-name –query-command «SELECT * FROM devices WHERE tags.role = ‘temperature&humidity’«
Consulta todos los dispositivos excepto los que tienen una etiqueta de papel = ‘temperatura & humedad’ ejecutando el siguiente comando:az iot hub query –hub-name –query-command «SELECT * FROM devices WHERE tags.role != ‘temperature&humidity'»

Hemos visto por tanto cómo controlar mensajes de dispositivo a nube y enviar mensajes de dispositivo de nube entre su dispositivo de IoT y Azure IoT Hub.

Fuente https://docs.microsoft.com/en-gb/azure/iot-hub/iot-hub-device-management-iot-extension-azure-cli-2-0

Conversión de una tableta con la pantalla rota en una estación meteorológica

abril 14, 2018abril 14, 2018soloelectronicosDeja un comentario

A estas alturas debido al bajo precio así como la rápida obsolescencia de las tabletas de origen asiático, no siempre merece la pena reparar una tableta pues en la mayoría de las ocasiones las piezas de repuesto, casi siempre vienen de Asia, y al precio de compra hay que sumarle el costo del transporte desde allí y no siempre compensará el gasto adicional de piezas para su reparación.

Entre los elementos que se suelen romper con más frecuencia en una tableta, como se ha comentado ya en este blog, destaca por su enorme fragilidad el panel táctil o digitalizador el cual en la practica hace inservible la tableta porque impide cualquier interacción con esta.

El digitalizador o panel táctil va superpuesto al panel lcd, es decir pegado con un adhesivo a la pantalla LCD , así que lo primero que tendremos que hacer es eliminar esta parte para poder ver claramente la imagen del TFT . Obviamente pude sustituirse por otra nueva pero hay un problema pues normalmente esta parte es especifica para cada tableta de modo que según marca y modelo puede ser muy caro conseguir otro para reemplazarlo.

Afortunadamente aunque se nos haya roto el digitalizador normalmente la pantalla TFT al ir separada debajo no se suele estropear ( a no ser que haya «derrame» del propio liquido del tft) por lo que todavía puede utilizarse usando solo la pantalla siempre que usemos otro interfaz via OTG , como por ejemplo un ratón para operar con esta.

Suponiendo que el TFT de la tableta aun funcione y hayamos descartado reemplazar el digitalizador por otro nuevo, veamos los pasos a seguir para darle una nueva vida a su tableta :

PASO 1: Desmontaje del digitalizador

Antes de desmontar la tapa de su tableta , NO OLVIDAR EXTRAER LA MICRO-SD pues de no quitarla nos arriesgamos a romper esta , y lo peor : que queden partes en el lector que luego puedan cortocircuitar la alimentación o los pines del lector de la micro-sd llegando a poder romper la placa madre

Lo siguiente que tendremos que hacer después de quitar la sd , es desmontar la tableta. siendo lo más habitual que la tapa trasera y la parte frontal vayan encajadas con pestañas de plástico.

Para quitar la tapa lo mejor es separar las dos partes con púas de plástico ( como las usadas para tocar la guitarra) , la capucha de un bolígrafo, o mucho mejor con herramientas de desmontaje de plástico especificas para el desmontaje de teléfonos y tabletas

Una vez abierta la tapa tenemos que desmontar toda la electronica como es la placa madre,la batería ,etc con sumo cuidado para llegar a la pantalla con el tft (cada uno suelen llevar un cable de cinta diferenciado)

Una vez hayamos alcanzado el conjunto pantalla y digitalizador tenemos que despegar el digitalizador o sensor táctil del tft con mucho cuidado de no cortar

Hay personas como Posoco que incluso con el cristal roto pueden reciclarlo mediante un método muy sencillo para que una parte que este operativa del panel utilizarla como sensor capacitivo de un solo canal

En este vídeo podemos ver en detalle como quitar el digitalizador roto para dejar visible la propia pantalla y también si aun queremos usar la parte del digitalizador que no este rota

PASO 2: Adición de un ratón a la tableta por OTG

Gracias a la tecnología OTG (USB On-The-Go ) podemos conectar desde un puerto micro USB 2.0 B hembra o micro USB 2.0 AB hembra un dispositivo convencional con conector usb convencional (ratón,teclado, receptor de ratón y teclado, etc. )

Hablamos básicamente de un cable adaptador ( unos 2€ en Amazon) que cuenta pues por un lado el micro-usb para conectar a la tableta y por otro lado un conector hembra USB convencional permitiendo usar dispositivos USB convencionales que nos permitirán interactuar con la tableta.

No se recomienda auto-construirse este cable pues para el OTG se necesitan 5 conexiones y no nos valdrá un conector micro-usb convencional de los usados para cargar nuestros smartphones.

IMG_20180414_133134[1]

Obviamente la experiencia no sera la misma pero podremos hacer prácticamente lo mismo que desde el interfaz táctil y gracias al uso de reloj con previsión del tiempo o le daremos una segunda oportunidad a la tableta

PASO 3: Alimentación de la tableta

Necesitamos alimentar la tableta (eso es una obviedad) para que funcione, y máxime cuando la idea es tenerla conectado permanentemente.

En el caso de que la tableta no disponga de una conexión aparte para alimentarla no podremos usar el conector micro-usb ,así que tenemos que buscar algún modo de cargar la batería

Un solución de muy bajo coste puede pasar por conectar dos cables directamente a la batería ya que son muy fáciles de identificar y por medio de un diodo alimentar esta directamente. No es la solución ideal y lo purista seria usar un gestor de carga o capturar el circuito de carga de la tableta , pero normalmente con el diodo funcionará perfectamente ya que las baterías suelen ser de 3,8 V y colocando el diodo en serie provocara la caída de 0,6V a 0,8V bajando la tensión de 5v DC del usb a unos 4.2 a 4,4V todavía admisibles por una batería de litio .

Para realizar la alimentición de la tableta y la carga de su batería , pues únicamente soldaremos dos cables directamente en el cable y rojo de la batería y nos los llevaremos al exterior por medio de un pequeño orificio que practicaremos en la tapa.

IMG_20180414_133020[1]

Una vez hayamos sacado los cables , podemos reciclar un cable usb viejo que no gastemos ( por ejemplo el de una impresora) que cortaremos en un extremo dejando solo los cables negro y rojo de +5v y GND.

Ahora con un cuidado extremo de no equivocarnos en la polaridad uniremos el negativo del conector usb al cable procedente del negativo de la batería .

Respectos a los polos positivos interconectaremos un diodo en serie de potencia (hemos usado un diodo 1N5822) entre el positivo del USB con el positivo de la batería con la punta o cátodo apuntando hacia la tableta:


Opcionalmente si se deseamos mejorar el audio de la tableta también podemos eliminar el altavoz interno y conectar dos cables hacia fuera conectándolos a otro altavoz de mejor calidad ,lo cual sin duda mejorara la experiencia.

IMG_20180414_133052[1]

PASO 4: SOFTWARE

Ahora que tenemos alimentado y controlada la tableta por medio de un ratón externo vía OTG toca la hora de darle otro uso diferente al tradicional

Hay muchas opciones de dar una segunda oportunidad a una tableta, por ejemplo destacar algunas de ellas:

Despertador
Centro multiemdia
Radio por internet
Marco de fotos
Reloj con estación meteorológica
etc

En el caso de este blog hemos optado por usarla como reloj que por cierto se actualizara automáticamente juntos con datos referentes a la previsión del tiempo ( es decir usarla a modo de estación meteorológica)

IMG_20180414_132708[1]

Antes de empezar con la personalización del sw con la que deseemos dar otro uso a la tableta ,sin embargo tendremos que superar un ultimo escollo que es precisamente impedir el apagado el tiempo pasado un tiempo prefijado, lo cual podemos lograr por medio de la app gratuita Keep Screen ON ( aunque hay otras que cumplen esta funcionalidad)

KEEP SCREEN ON

Esta aplicación es gratuita y no contiene anuncios lo cual es de gradecer .La aplicación es simple, estable, ultraligera y se ejecuta en todos los dispositivos Android. Esta aplicación cuenta con una especie de selector que al estar la aplicación abierta , mediante la casilla de palanca «Mantener la luz de fondo» se puede activar / desactivar la pantalla aplicación( seleccione opciones de iluminación adecuadas)

Características:
• Mantenga su retroiluminación de la pantalla encendida de forma permanente.
• Mantenga la retroiluminación del teclado conectado permanentemente (sólo para algunos modelos de teléfono !!!).

Este ese el link de descarga en Google Play

https://play.google.com/store/apps/details?id=eu.aboutall.android.tools.kepscreenon

SENSE FLIP CLOCK WEAHER

Sense flip clock & world weather es una aplicación de reloj digital y pronóstico del tiempo con todas las funciones y totalmente personalizables

Hay muchas mas aplicaciones similares a esta en Google Play pero hemos usado esta pues puede ser una buena opcion

Esta aplicación contiene lo siguiente:

3 tamaños de widget – 4×1, 4×2 y 5×2
Muchas opciones de widget skins (películas de fondo para el widget)
Diferentes películas de fondo para los iconos de las condiciones climáticas (icon skins)
Diferentes tipos de fuente para la hora
Localización automática (desde móvil/wifi o GPS) o manual (especificada por el usuario) de la ubicación
El tiempo y la hora en el mundo: visualización de información sobre la hora y el tiempo local para cualquier número de ubicaciones diferentes en todo el mundo
Temperatura en Celsius o Fahrenheit
Período de actualización de las condiciones climáticas automático o manual
Pronóstico del tiempo detallado que incluye lo siguiente:Hora local y zona horaria (para la ubicación),Hora de la salida y la puesta del sol, Duración del día, Condiciones actuales y temperatura, temperaturas mínimas y máximas del día
Condiciones de humedad y viento
Fase lunar actual (icono)
Pronóstico del tiempo para 4 días
Fondo para el pronóstico del tiempo, en función de las condiciones climáticas y la hora (día/noche)
Varios hotspot widgets (todos ellos definidos por el usuario para iniciar aplicaciones específicas)

Este ese el link de descarga en Google Play

https://play.google.com/store/apps/details?id=com.droid27.senseflipclockweather

¿Se le ocurre alguna otras utilidad de nuestra tableta recién reparad? esperamos ansiosos sus ideas.

Un paso más hacia el coche autónomo

abril 12, 2018soloelectronicosDeja un comentario

Telefónica ha presentado esta semana en Talavera de la Reina(Toledo ) el primer caso de uso de 5G con un minibús eléctrico EZ10 de conducción autónoma, lo que supone el hito inicial del proyecto Ciudades Tecnológicas 5G .

En efecto gracias a la cobertura 5G de una unidad móvil de Telefónica ,donde se ha desplegado una antena 5G de Ericsson que usa la banda 3,5 GHz, se ha podido demostrar eel funcionamiento de un vehículo eléctrico autónomo sin conductor de la compañía EasyMile en el que se ha instalado un terminal 5G de Ericsson

easymile

EasyMile EZ10 es un autobús eléctrico autónomo alimentadado por una batería de 8 kWh Litio LiFePO4 en 48V de tensión continua que le ofrece unas 14 horas de autonomia .

Este vehículo es bastante pequeño pues tiene unas medidas de 4mt de longitud por 2 metros de ancho y unos 2.75mt de alto con 2.8mt de distancia entre ejes pero aun asi tiene capacidad para hasta ocho personas y permite que otros siete pasajeros viajen de pie o puedan acomodar una silla de ruedas, con el objetivo de ayudar a recorrer el primer trayecto a de un viaje como por ejemplo de conexión entre la linea de metro y una terminal de aviación .

Este modelo EZ10 ya se ha desplegado en más de 100 ciudades y 29 países.

El vehículo eléctrico de EasyMile cuenta con la tecnología más avanzada en conducción autónoma, integrando numerosos sensores :

LIDAR
GPS
Videocámaras
Sensores de poroximidad
etc

Todos estos , permiten analizar el entorno y crear un mapa tridimensional del mismo.

Este vehículo autónomo, al estar permanentemente conectado, puede gestionarse remotamente gracias a la tecnología 5G permitiendo el acceso en tiempo real a sus datos de telemetría internos (sensores, localización extremadamente precisa, velocidad, rango de giro, etc) de modo que se puede actuar sobre él en cualquier instante.Para que nos hagamos una idea del volumen de datos de la información recogida por los sensores puede llegar hasta 4TB de información diaria por lo que se requiere de un gran ancho de banda para transferir estos datos en tiempo real al borde de la red y de una latencia extremadamente baja. Todo ello de cara a procesar conjuntamente los datos recibidos por los vehículos de una determinada área y proceder a la toma de decisiones, aumentado de este modo la seguridad en entornos donde cobiven vehiculos y peatoness.

Con esta demostración, dislumbramos lo que puede ser al futuro mostrando cómo las capacidades del 5G pueden beneficiar a la conducción autónoma, un ejemplo del gran abanico de nuevas posibilidades del 5G, permitiendo a Ericsson y Telefónica posicionarse como líderes en la transformación de España hacia 5G.

Estimaciones indican que en 2022 existirán unos 10 millones de vehículos autónomos, muchos de ellos recogiendo pasajeros 24 horas al día asi que etste vehiculo es un buen puento de partdia

Lanzadera de EZ10

EasyMile es pues una empresa pionera en tecnología de vehículos autónomos y soluciones inteligentes de movilidad que desarrolla software para automatizar las plataformas de transporte sin necesidad de infraestructura dedicada .Fundada en junio de 2014, EasyMile SAS desarrolla y comercializa vehículos autónomos.

Fue formalmente una empresa conjunta formada por Ligier y Robosoft Technology PTE Ltd (Francia).

EZ10 se desarrolló con la ayuda del proyecto CityMobil2 cofinanciado por el Séptimo Programa Marco de la Unión Europea para investigación y desarrollo tecnológico

En enero de 2017, se anunció que Alstom había invertido € 14 millones en Easymile y las dos compañías habían firmado un acuerdo de asociación comercial.

En julio de 2017, Continental también anunció una inversión en EasyMile.
EasyMile es una de las empresas líderes que se especializa en tecnología de vehículos autónomos y tiene un alcance global con oficinas centrales en Toulouse (Francia) y oficinas regionales en Denver (EE. UU.), Berlín (Alemania), Melbourne (Australia) y Singapur.

Con más de 100 empleados altamente capacitados y apasionados con experiencia en robótica, visión artificial y dinámica de vehículos, EasyMile suministra soluciones de movilidad inteligente y tecnologías autónomas para vehículos sin conductor: desarrollo de software que permite la automatización de diversas plataformas de transporte, una poderosa gestión interna de flotas solución para vehículos autónomos, y suministro de soluciones de movilidad inteligentes para transportar pasajeros o logística en sitios privados, urbanos, suburbanos o rurales en diversos entornos.

La lanzadera sin conductor EZ10 ya se ha desplegado en 20 países de Asia-Pací fi co, Medio Oriente, América del Norte y Europa. Además de los fundadores, Alstom y Continental también son accionistas de EasyMile.

Por su parte, CarMedia Solutions es una startup española creada con la visión de que el coche conectado y autónomo revolucionará la movilidad y se convertirá en esta Quinta Pantalla.

Un resumen estas son algunas de las características del vehiculos:

100% vehículo eléctrico driverless
Viaja hasta 45 km/H
LLeva hasta 15 pasajeros
Rampa de acceso incorporada para pasajeros con movilidad reducida
Opera en rutas fijas o bajo demanda
Supervisado por el software de gestión de flotas EASYMILE
Opera en carreteras existentes sin necesidad de infraestructura adicional

El caso de uso en Talavera de la Reina se enmarca en el proyecto Ciudades Tecnológicas 5G, puesto en marcha por Telefónica el pasado mes de enero, para convertir Talavera de la Reina y Segovia en laboratorios vivos 5G donde realizar en paralelo tanto el despliegue tecnológico como los casos de uso que permitan poner en valor las capacidades del 5G.

Fuente https://www.telefonica.com/es/web/sala-de-prensa/-/telefonica-presenta-el-primer-caso-de-uso-5g-con-conduccion-autonoma-y-consumo-de-contenidos

error: pll_cal exceeds 2ms!!!

abril 10, 2018abril 10, 2018soloelectronicosDeja un comentario

Programando con el ESP8266 , puede ser habitual que compile correctamente nuestra aplicación e incluso luego empiece a funcionar transmitiendo datos a un servidor distante , para luego ,al reiniciar el ESp8266 ya no responda .

Si conectamos al salida del puerto serie del IDE de Arduino entonces veremos con asombro el origen del problema : el error pll_cal exceeds 2ms.

¿Como resolver el problema ?

Este problema se puede resolver reemplazando el archivo libphy.a en el SDK que viene en las bibliotecas de Arduino para ESP8266.
A partir de ahora, las bibliotecas Arduino ESP8266 vienen con SDK versión 1.5.3_16_04_18 y por lo que sea en determinados ESP8266 da problemas de la índole comentada.

La documentación de la versión del SDK 2.0.0_16_08_10 del sitio web de Espressif lo explica mejor y se puede ver aquí: http://bbs.espressif.com/viewtopic.php?f=46&t=2451.

Descargue todo el repositorio que ocupa unos 4.94MB del siguinte l link : https://bbs.espressif.com/download/file.php?id=1690

Descomprima el fichero ESP8266_NONOS_SDK_V2.0.0_16_08_10.zip

Solo nos interesa el archivo libphy.a

Reemplacé el archivo situado en C:\Users\xxxxxxxs\Documents\ArduinoData\packages\esp8266\hardware\esp8266\2.3.0\tools\sdk\lib\libphy.a (152kb) al nuevo descargado .Por ejemplo si lo ha descargado en descargas estara en C:\Users\xxxxxxs\Downloads\ESP8266_NONOS_SDK_V2.0.0_16_08_10\ESP8266_NONOS_SDK\lib\libphy.a (149kb)

Recompilé y cargué el código arduino nuevamente y el problema quedara resuelto!

Nota: Si el IDE Arduino vuelve a detectar librerías obsoletas para el ESP8266 ignórelo , pues si se decide actualizar justo esta libreria se expone a repetir el problema nuevamente

Funcionamiento de un calibre digital

Reparacion de un calibre digital

¿Que razones pueden desembocar en el mal funcionamiento de un calibre digital?

Compartir con:

Me gusta esto:

Sistema de alerta de colisión directa

Sistema de advertencia de salida de carril

Alerta de cámaras de velocidad

FVSA

Garmin Express

Instalación

Menus

Instalación en el parabrisas

Configuración

Ajuste la colocación de la cámara

App movil

Grabación de aparcamiento

Travelapse

Conclusión

Compartir con:

Me gusta esto:

Descarga del ejemplo

Ejecución de la aplicación de forma local

Creación de un archivo ZIP de proyecto

Inicio de Azure Cloud Shell

Crear un grupo de recursos

Crear un plan de Azure App Service

Creación de una aplicación web

Implementación de un archivo ZIP

Navegación hasta la aplicación

Actualización del código y nueva implementación

Administración de la nueva aplicación web de Azure

Limpieza de recursos

Compartir con:

Me gusta esto:

Ejemplo de inicio

Paso 1

Paso 2

Paso 3

Paso 4

Paso 5

Paso 6

Atajos de teclado Tinkercad

Limitaciones

Compartir con:

Me gusta esto:

Configure Google Cloud SDK y gcloud

Introducción al Cloud IoT Core

Registro del dispositivo

Protocolos (MQTT y HTTP)

Autenticación de dispositivo

Control del dispositivo desde la nube

Configurando dispositivos

Límites

Diferencias de protocolo

MQTT

HTTP

Actualización de la configuración del dispositivo

Por Consola

Usando gcloud

Usando Cloud iot Core API

Revisando la configuración del dispositivo

Consola

gcloud

Compartir con:

Me gusta esto:

Crear espacio de nombres de Servicio del Bus y añadirle una cola

Crear un espacio de nombres del bus de servicio

Añadir una cola de autobús de servicio

Añadir un punto final y una regla de enrutamiento a su hub de IoT

Añadir un punto final

Agregar una regla de enrutamiento

Crear y configurar una aplicación de lógica

Crear una aplicación de lógica

Configurar la aplicación de la lógica

Compartir con:

Me gusta esto:

Extensión de IoT para Azure CLI 2.0

Instalación

Paso1; Instalación de Python.

C:\Users\Carlos>az –version
azure-cli (2.0.31)

Python location ‘C:\Program Files (x86)\Microsoft SDKs\Azure\CLI2\python.exe’
Extensions directory ‘C:\Users\Carlos\.azure\cliextensions’
