Nuevos usos para viejos ordenadores portátiles



Por mucho que desearíamos que lo hicieran, los ordenadores portátiles no duran para siempre. Con cada software o avance tecnológico, las demandas de su ordenador portátil aumentan hasta que, eventualmente, simplemente no puede mantenerse al día. Lo que está recién salido de la caja hoy lo dejará anhelando una actualización en solo unos años. De repente, su ordenador portátil que antes atesoraba está destinada a la basura o a una caja en el armario junto a los juguetes desechados de su juventud.


Si usted es el tipo de persona que parece que no puede dejar de lado la tecnología antigua, no se desespere, pero revise su ordenador portátil que dejo en el armario pues existe la muy remota posibilidad de que las reacciones químicas en la batería se hayan descontrolado , dando como resultado un peligro potencial pues de hecho múltiples fabricantes han encontrado en sus dispositivos baterías hinchadas en los últimos años y eso es una preocupación, incluso si su ordenador portátil no se ha enchufado durante algún tiempo.

Una vez que se haya asegurado de que su viejo ordenador portátil no esté planeando su desaparición inminente, puede comenzar a considerar qué quiere hacer con este. Su ordenador portátil más viejo no necesita morir de vejez o pasar sus años crepusculares en un montón de basura. En cambio, puede disfrutar de una segunda vida fructífera con un propósito renovado. Veamos algunas formas de recuperar ese portátil que ya no sabemos que hacer con el.

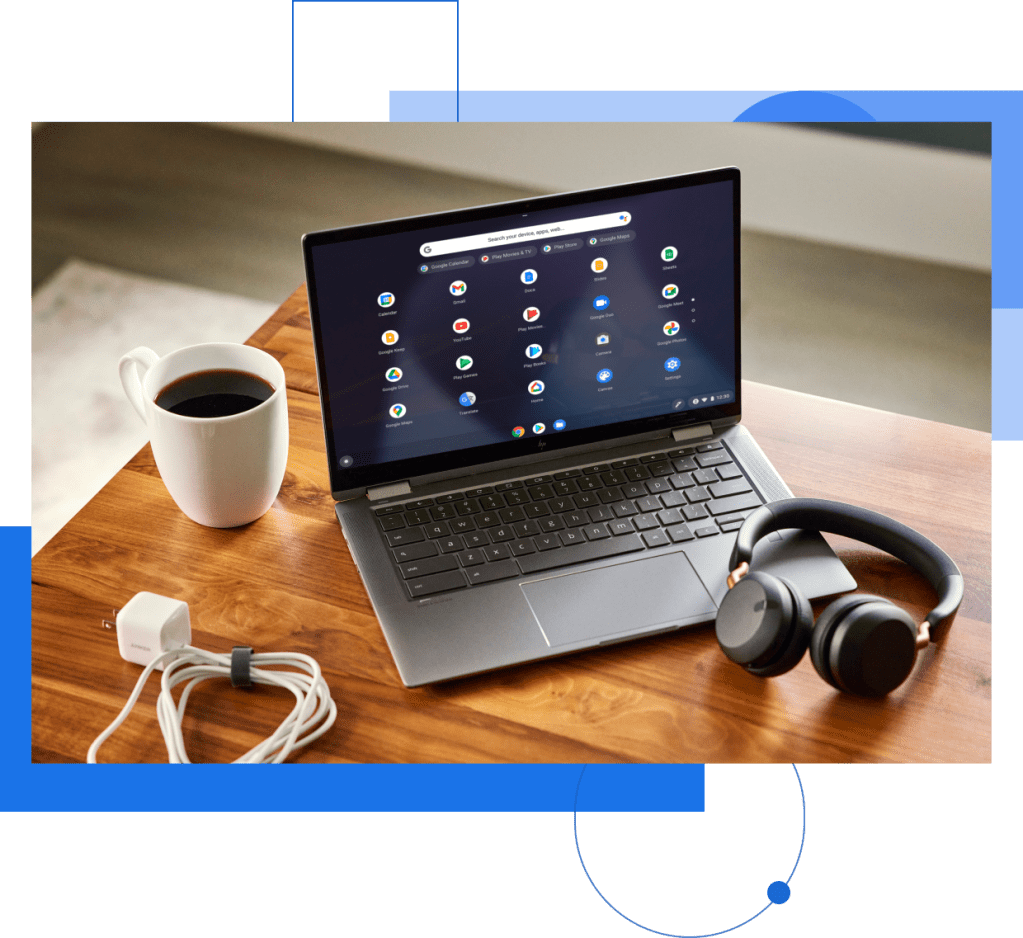

Conviértalo en un Chromebook o Android

Siempre que cumpla con algunos requisitos mínimos, puede cargar un nuevo sistema operativo como CloudReady o PrimeOS de Neverware de forma rápida y sencilla. Para CloudReady, su ordenador portátil debe tener 2 GB de RAM o más, 16 GB de espacio de almacenamiento disponible, acceso administrativo y gráficos y procesador adecuados (a través de Neverware ). Para facilitar las cosas, Neverware tiene una lista de modelos certificados que garantizan que funcionarán. Si su ordenador portátil se fabricó después de 2007, es probable que funcione bien (a través de PCWorld ). También necesitará una unidad flash con al menos 8 GB de espacio de almacenamiento para la instalación.

Use su ordenador existente para cargar el instalador en su unidad flash, luego conéctelo a su ordenador portátil anterior. Tendrá que omitir el inicio automático cuando encienda su ordenador portátil para que acceda a la unidad USB como dispositivo de inicio. Luego instale CloudReady y estará listo para las carreras. Consulte la guía de instalación de Neverware para obtener instrucciones completas.

Otra interesante opción es instalar Chrome OS , como vimos paso a paso en este post. Los requisitos mínimos del dispositivo son los siguintes:

  • Arquitectura: dispositivo compatible Intel o AMD x86-64-bit
  • RAM: 4GB
  • Almacenamiento interno: 16GB
  • Arrancable desde unidad USB
  • BIOS: acceso completo de administrador. Deberá iniciar desde el instalador Chrome OS Flex USB y hacer algunos ajustes en el BIOS si tiene problemas.
  • Procesador y gráficos: los componentes fabricados antes de 2010 pueden resultar en una mala experiencia. Nota: El hardware de gráficos Intel GMA 500, 600, 3600 y 3650 no cumple con los estándares de rendimiento de Chrome OS Flex.

Lo que sí promete la firma de Mountain View es que, aunque su equipo sea viejo, Chrome OS Flex ofrecerá seguridad a tu PC o Mac, tendrán un arranque rápido, no se van a ralentizar con el tiempo, se actualizarán automáticamente en segundo plano y podrán ser gestionados desde la nube. Chrome OS Flex parte del código fuente de Chrome OS y, por tanto, tendrá el mismo ritmo de actualizaciones. Este SO podría definirse como una versión de Chrome OS que se adapta al hardware del equipo.

Si quiere probar el software, la firma le da la oportunidad de probarlo con un USB antes de que se lance a reemplazar Windows o Mac por Chrome OS. La empresa promete que la descarga solo lleva unos minutos y la instalación será muy rápida y libre de problemas.

La máquina de juego retro definitiva

Hemos tratado en este blog sobre cómo saciar su picazón de juego retro, ya sea usando un dispositivo dedicado o un teléfono reutilizado . Esas soluciones funcionan y tienen la ventaja de ser incluso más portátiles que una computadora portátil, pero en realidad toman prestada una tecnología que fue pionera en las computadoras. Convertir su ordenador portátil en una máquina de juegos retro es quizás la mejor manera de revivir los primeros días de los juegos de computadora.

Como explica Laptop , tener en sus manos emuladores y ROM es muy fácil y los archivos son tan pequeños que puede alojar fácilmente casi todos los archivos de juegos retro que se hayan creado en una sola máquina. Eso convierte su viejo ordenador portátil de una pieza de plástico moldeado que acumula polvo en la sala de juegos completa que siempre desearía tener. No se requieren cuartos. Por supuesto, como hemos mencionado en otra parte, la legalidad de las ROM de juegos es nebulosa, así que proceda bajo su propio riesgo.

Los juegos emulados se pueden jugar usando el teclado nativo de su ordenador portátil, a través de las teclas de dirección o las teclas WASD, e incluso puede jugar multijugador en muchos juegos si divide el teclado, pero eso puede parecer como hacer malabares con una mano detrás de la espalda. . Un controlador de juegos inalámbrico o USB compatible le permite jugar su biblioteca interminable de juegos de la forma en que fueron diseñados.

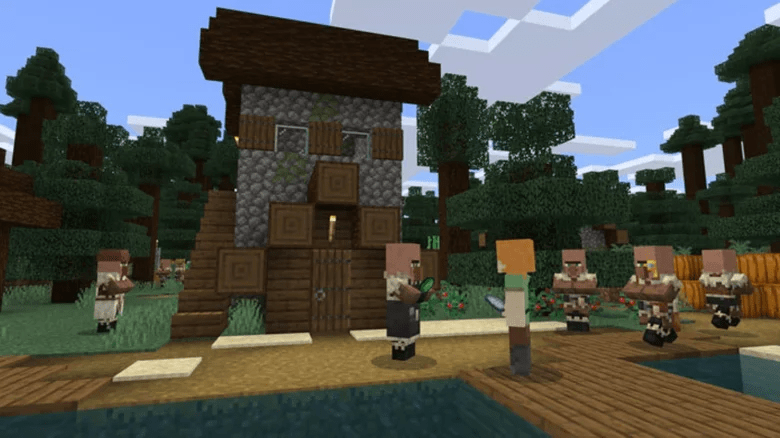

Úselo como un servidor Minecraft.

Si alguna vez ha querido configurar un servidor de juegos privado, no hay mejor lugar para mojarse los pies que Minecraft. Es solo el juego más vendido de todos los tiempos y ni siquiera está cerca. Grand Theft Auto ocupa el segundo lugar con 150 millones de ventas, en comparación con los 238 millones de Minecraft (a través de HP ).

Si se ha resistido a usar su ordenador habitual para configurar un servidor, un ordenador portátil de repuesto podría ser la respuesta adecuada para usted. El proceso es relativamente simple, si se siente cómodo jugando con los archivos del Bloc de notas y copiando un par de líneas de caracteres. Minecraft tiene una serie de instrucciones descritas en su Centro de ayuda, pero podemos repasar los conceptos básicos aquí.

Como explica Tech Radar , lo primero que querrá hacer es asegurarse de que estás ejecutando la versión actual de Java y, si no, actualizarla. Una vez hecho esto, obtendrá el archivo del servidor de Minecraft Java Edition . Es útil mover esos archivos nuevos a una carpeta dedicada donde serán fáciles de encontrar.

Deberá abrir el archivo eula.txt y cambiar la línea que dice «eula=false» a «eula=true» para aceptar los términos del EULA y hacer que todo funcione. También deberá actualizar el directorio para que apunte a la carpeta donde guardó los archivos del servidor. El proceso puede ser un poco laborioso, pero si sigue las instrucciones del Centro de ayuda, debería estar bien.

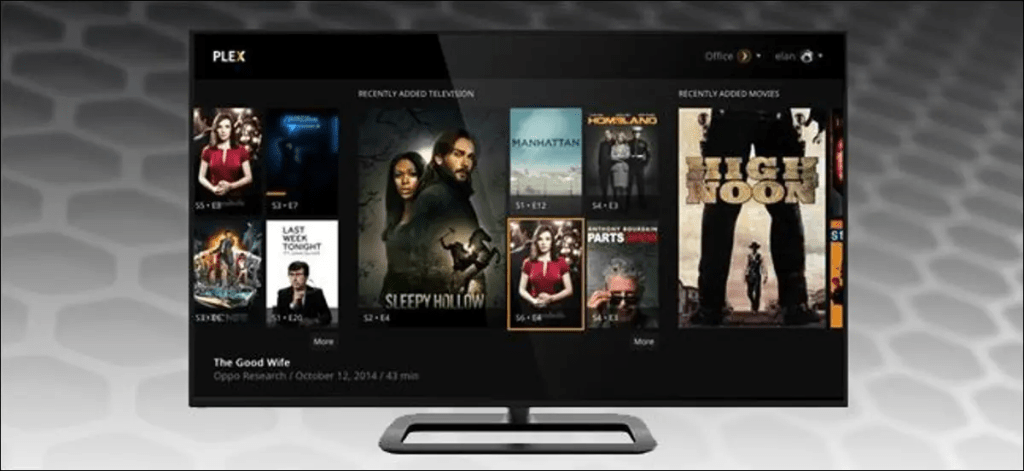

Su propio megaplex personal


Incluso si su viejo ordenador no funciona muy bien, debería poder reproducir archivos de video almacenados sin demasiados problemas. Usando su disco duro integrado o una unidad externa conectada, puede almacenar cualquier película y programa de TV que posea. Si no está usando el ordenador portátil para nada más, limpiarla de cualquier software extraño abre más espacio para el forraje de palomitas de maíz.

Por supuesto, puede usar el ordenador portátil para ver películas directamente, pero ¿quién quiere hacer eso cuando tiene una elegante pantalla plana montada en la pared? Como ya no usa su ordenador portátil para juegos, correo electrónico o navegación por Internet, puede conectarla a su televisor y dejarla allí de forma permanente.

La forma más fácil de hacer esto es usando uno de los puertos HDMI de su televisor. Si su ordenador portátil no tiene salida HDMI, un adaptador VGA a HDMI, DVI a HDMI o USB a HDMI debería hacer el trabajo (a través de Lifewire ). Sin embargo, una salida que no sea HDMI podría causar algunos problemas al capturar audio desde su ordenador portátil. Deberá conectar la salida de audio a su televisor o sistema de sonido con los puertos disponibles y los adaptadores necesarios. Si su ordenador portátil no es demasiado viejo, debe tener HDMI y nada de eso será una preocupación.

Como explica How To Geek , también puede expandir su biblioteca más allá de lo que ha descargado conectando el ordenador portátil a un servidor Plex, dándole acceso remoto a cualquier medio que haya guardado allí.

Crear un servidor de archivos doméstico inalámbrico


¿Sus archivos están consumiendo espacio en el disco duro de su ordenador todos los días? Puede obtener un disco duro externo o una serie de unidades flash para almacenar sus archivos y liberar espacio en su computadora, o puede convertir su viejo ordenador en un servidor de archivos remoto y acceder a sus archivos en cualquier lugar.

Convertir su ordenador portátil en un servidor de archivos es como tener su propia mini nube personal para albergar todas sus posesiones digitales. TrueNAS CORE (anteriormente FreeNAS) es una solución gratuita de código abierto para convertir el sistema operativo de su viejo ordenador portátil en un servidor de archivos asociado a la red. La instalación de TrueNAS CORE en una unidad flash conectada a su ordenador portátil dejará más espacio disponible para el almacenamiento (a través de How To Geek ).

Una vez instalado, se le proporcionará una URL para acceder a la interfaz web y le pedirá que configure una contraseña para acceder al servidor desde otra máquina. Una vez hecho esto, podrá acceder al servidor de forma remota para configurar carpetas compartidas, así como para almacenar y recuperar archivos de forma inalámbrica.

Donar su poder de cómputo a la ciencia


La ciencia muy resumidamente procede en dos etapas. La primera etapa consiste en recopilar datos y la segunda etapa consiste en averiguar qué significan esos datos. En la actualidad, la primera etapa está superando ampliamente a la segunda etapa. La recopilación de datos es como barrer las piezas sueltas de un rompecabezas en una caja, tienes mucha información, pero no proporciona una imagen coherente. Para hacer eso, debe pasar por el laborioso proceso de clasificar sus piezas y colocarlas en el orden correcto.

Los científicos están limitados por la rapidez con que sus mentes o sus ordenadores pueden analizar los datos, razón por la cual han pedido ayuda al público. El poder de cómputo latente que todos tenemos en nuestros dispositivos portátiles y ordenadores en reposo es asombroso, y puede ser útil para hacer ciencia sin ningún esfuerzo real de nuestra parte.

Como explica Vice , la computación distribuida en la ciencia comenzó en 1996 con un programa que utilizaba ordenadores de voluntarios para buscar números primos de Mersenne. Más tarde, SETI entró en acción y, desde entonces , han surgido cientos de programas , tomando prestada la potencia informática de los ordenadores ciudadanos.

Un ordenador portátil descartado puede unirse a muchas otros para trabajar en la búsqueda de señales extraterrestres, calcular posibles nuevas terapias para enfermedades, calcular la orientación y el giro de los objetos en el espacio, y mucho más.

Sistema de seguridad para el hogar


Todo lo que realmente necesita para un sistema de seguridad rudimentario es una cámara, algún software y un lugar para almacenar sus grabaciones. Si su viejo ordenador portátil tiene una cámara web incorporada o un puerto USB para conectar una, tiene todo lo que necesita para finalmente descubrir qué hacen sus perros cuando no está en casa. ¡Probablemente sea algo adorable!

Si bien puede configurar una cámara web para grabar continuamente, consumiría su almacenamiento con bastante rapidez y encontrar imágenes notables sería un gran dolor. Lo que realmente quiere es un software que sea capaz de activarse cuando detecta movimiento. De esa manera, no te quedarás con varias horas de una sala de estar vacía cada vez que estés fuera.

Como explica Engadget , los pasos van a ser ligeramente diferentes dependiendo de si está ejecutando una máquina Mac o Windows, pero el proceso general es más o menos el mismo. En una Mac, el software como Evocam se activará cuando detecte movimiento, le enviará una foto fija y comenzará a grabar. En un PC con Windows, algo como TinCam puede hacer lo mismo.

Ambas aplicaciones también tienen la capacidad de agregar cámaras adicionales, por lo que si tiene varios ordenadores portátiles antiguos u otras cámaras web independientes, podría configurar un sistema para monitorear cada habitación de su casa.

Configurar un punto de acceso Wi-Fi


Cada vez más, estar conectado es un requisito absoluto para la vida diaria. Ya sea que esté trabajando desde casa, intentando ver contenido en streaming o jugando videojuegos en línea con sus amigos, una pérdida de conexión es una receta para pasar un mal momento.

La mayoría de las veces, a menos que esté al lado de su módem, sus dispositivos se conectan a la red a través de Wi-Fi y, según el tamaño o la construcción de su hogar, eso puede limitar dónde puede establecer una tienda. Demasiado lejos de la fuente de la señal o al otro lado de una pared gruesa, la conexión podría interrumpirse en el peor momento posible.

Podría elegir un extensor de Wi-Fi para aumentar la señal más allá de su rango nativo, pero ¿por qué hacer eso cuando tiene un ordenador portátil viejo en desuso? Siempre que, por supuesto, su ordenador portátil ejecute Windows 10. Navegue a Configuración, luego Red e Internet, luego Punto de acceso móvil. Si tiene el sistema operativo correcto y si su ordenador portátil tiene el hardware Wi-Fi necesario, debería ver la opción para crear un punto de acceso (a través de Tech Advisor ).

Verás un interruptor debajo de un encabezado que dice «Compartir mi conexión a Internet con otros dispositivos». También verá un nombre de red y una contraseña, que necesitará para conectar otros dispositivos. Finalmente, puedes ver YouTube en tu sótano sin que te molesten.

Hacer un proyector casero de baja definición


Hay algo mágico en ver una película o jugar en un proyector. Incluso si pudiera obtener una imagen del mismo tamaño con mejor calidad en la televisión, nada captura realmente la mística de un proyector. Evoca la sensación de visitar una sala de cine, incluso si estás en tu propia habitación. El principal obstáculo es que pueden ser costosos y requieren un poco más de configuración que el diseño plug-and-play de un televisor.

Dicho esto, si tiene un ordenador portátil vieja, una caja de cartón vacía, algo de cinta adhesiva y las monedas sueltas de los cojines de su sofá, puede instalar un proyector de baja definición en aproximadamente media hora. YouTuber The King of Random  creó un tutorial que es bastante simple y promete funcionar sin importar qué tipo de ordenador portátil tenga, siempre que pueda reproducir videos (a través de Lifehacker ).

La clave de este proyector de películas improvisado es una lente Fresnel, que puede obtener en línea por unos pocos dólares. A menudo se usan para reunir luz y enfocarla en un haz estrecho, pero si se usan desde la dirección opuesta, pueden ampliar una imagen siempre que se sienta cómodo con algo de distorsión (a través de Edmund Optics ).

Use su caja de cartón para crear una carcasa para la lente, luego coloque su ordenador portátil boca abajo con el monitor apuntando a través de la lente. Invertir en una lente de mayor calidad debería brindarle una mejor imagen, dependiendo de cuánto esté dispuesto a gastar.

Hacer un segundo monitor

Siempre que su viejo ordenador portátil siga funcionando en su mayoría y esté ejecutando Windows 10, puede configurarla como un segundo monitor con solo unos pocos clics. La función Miracast de Microsoft le permite transmitir la señal desde su ordenador principal a su ordenador portátil de forma inalámbrica. Todo lo que tiene que hacer es ir a Configuración en su ordenador portátil de repuesto, seleccionar Sistema, luego Proyectar a esta PC y elegir qué nivel de permisos desea aplicar. En su ordenador principal, presione la tecla de Windows + P, haga clic en Extender y elija el nombre del ordenador de su ordenador portátil (a través de HP ).

Hay un par de inconvenientes en esta solución. En primer lugar, puede haber un retraso considerable en la pantalla secundaria porque se envía por aire, en lugar de a través de una conexión por cable. En segundo lugar, no le brinda la opción de desarmar su ordenador portátil y mirar su interior. Si desea resultados más complicados pero más satisfactorios, tendrá que romper algunas cosas.

Tenga en cuenta que una vez que abre su ordenador portátil, probablemente haya anulado la garantía. Los pasos para liberar su pantalla LCD del ordenador portátil varían según el modelo, por lo que es posible que deba experimentar, pero estamos seguros de que lo resolverá. Encuentre el número de modelo de su panel LCD y obtenga la placa controladora adecuada. Conéctelos y ahora tiene un monitor LCD independiente (a través de Instructables ). Parecerá que lo improvisaste con piezas que encontraste después del colapso de la civilización, pero funcionará.

Convierta ese monitor en una pantalla que solo usted puede ver


Si realmente valora su privacidad y no le importa lucir un poco extraño, algunas modificaciones y un poco de habilidad de creación pueden convertir su monitor LCD de bricolaje en la mejor pantalla de privacidad.

Las pantallas LDC utilizan una película polarizadora para filtrar la luz de la pantalla y hacerla legible para el espectador. Sin esa película, todo lo que verá cuando mire su pantalla es un rectángulo de luz blanca (a través de The Verge ). Eso le dará la privacidad que desea, pero no es muy útil. El truco está en poner la película polarizadora donde solo usted pueda verla.

Si ya quitó la pantalla LCD de su ordenador portátil para hacer un segundo monitor, está a medio camino. Si no, tendrás que hacer eso. Una vez que esté libre de la carcasa, retire con cuidado la película polarizadora de la superficie y déjela a un lado. Si su película polarizadora también tiene una capa de película antideslumbrante, querrá eliminarla (pude verlo en detalle en eset articulo de Instructables ). Ahora va a necesitar un par de gafas de repuesto. Las gafas de lectura baratas de la tienda de comestibles servirán. Todo lo que realmente necesita son los marcos. Recorte pedazos de la película polarizadora en forma de lentes y colócalas, asegurándose de que estén orientados correctamente, y podrá ver lo que nadie más puede ver.

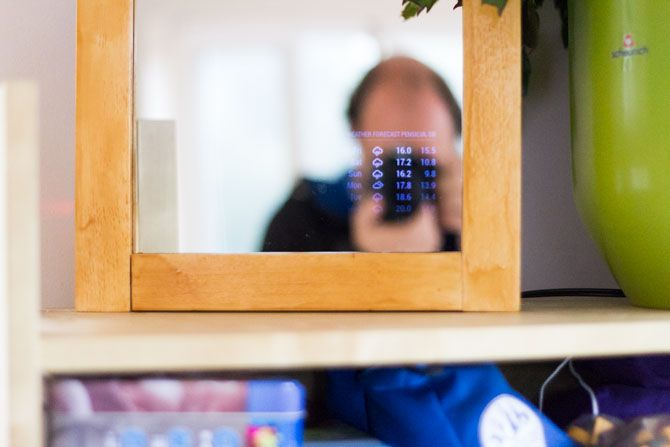

hacer un espejo mágico

Si realmente quiere sentir que te estás cepillando los dientes en el siglo XXII , necesitarás un espejo inteligente. Desafortunadamente, el costo es una barrera. Pueden costar entre cientos y miles de dólares, según su tamaño y funcionalidad. Sin embargo, si tiene un ordenador portátil viejo o una vieja Raspberry Pi que no le encuentra uso , puede construir una por mucho más barato.

No queremos exagerar esto, va a tomar algo de trabajo, pero el resultado es bastante sorprendente. Para empezar, va a necesitar un espejo «especial». Específicamente, necesita un espejo de dos vías que muestre un reflejo mientras deja entrar la luz desde atrás. Si tiene un presupuesto limitado, el plexiglás espejado también funcionará, pero no se verá tan limpio (puede verlo en detalle a través de Make Use Of ). Trate de encontrar un espejo que coincida con el tamaño del monitor de su ordenador portátil.

Una vez más, tendrá que quitar el monitor del ordenador portátil y obtener una placa de control compatible con el número de modelo. Una vez que tenga eso, puede adjuntarlo a la parte posterior del espejo y conectar una Raspberry Pi que ejecute el software Magic Mirror de código abierto. Consulte esta práctica guía de Instructables con un video adjunto para obtener instrucciones completas. Empaqueta todo dentro de un marco y listo. Ahora su viejo ordenador portátil puede informarle sobre el clima, las noticias y las afirmaciones antes de que esté completamente despierto.

Via www-slashgear-com

Adaptador universal LVDS


LVDS (señalización diferencial de bajo voltaje) es una interfaz digital de larga distancia y alta velocidad para la comunicación en serie (enviando un poco a la vez) a través de dos cables de cobre (diferencial) que se colocan a 180 grados entre sí. Esta configuración reduce la emisión de ruido al hacer que el ruido sea más detectable y filtrable. LVDS se usa a menudo en configuraciones SerDes.

Un poco de teoría

Las salidas LVDS son capaces de estabilizarse al día con las altas tasas de datos y mantener bajas las emisiones de ruido, protegiendo así el rendimiento de la interfaz de diseño. Además, algunos fabricantes han reducido la cantidad de cables necesarios para transmitir las señales de un punto a otro mediante la serialización de los bits de salida en un par LVDS, lo que mejora aún más la precisión al evitar errores relacionados con la interrupción que pueden ocurrir al transmitir datos en paralelo.

LVDS se ha convertido en la solución para muchas aplicaciones que demandan bajo consumo de energía y alta inmunidad al ruido para altas velocidades de datos. Desde su estandarización bajo ANSI/TIA/EIA-644, LVDS se ha implementado en un conjunto diverso de aplicaciones e industrias. El estándar LVDS proporciona pautas que definen las características eléctricas para la salida del controlador y la entrada del receptor de una interfaz LVDS, pero no llega a definir un protocolo de comunicación específico, la tecnología de proceso requerida, los medios o el suministro de voltaje. La naturaleza general y no específica de la aplicación del estándar ha favorecido la adopción de LVDS en una amplia variedad de aplicaciones comerciales y militares. Además, la creciente demanda de ancho de banda ha dado lugar a la aparición de tecnologías de alto rendimiento como PCI Express e HyperTransport, que se basan en conexiones LVDS de alta velocidad. Los aspectos de baja potencia y alta inmunidad al ruido de LVDS, junto con la abundancia de componentes comerciales listos para usar (COTS) LVDS, han llevado a muchas aplicaciones militares y aeroespaciales a seleccionar LVDS como una solución robusta a largo plazo para datos de alta Velocidad de transmisión

Características eléctricas de LVDS
El estándar LVDS define las características eléctricas del transmisor y receptor de una interfaz LVDS. LVDS utiliza señales diferenciales con oscilaciones de bajo voltaje para transmitir datos a altas velocidades. Las señales diferenciales contrastan con las señales tradicionales de un solo extremo en que se utilizan dos líneas complementarias para transmitir una señal en lugar de una línea. Es decir, se generan dos señales de polaridad opuesta, y luego la transmisión de datos hace referencia a las dos señales entre sí. Este esquema de transmisión proporciona el tipo de gran rechazo de modo común e inmunidad al ruido a un sistema de transmisión de datos que un sistema de un solo extremo referenciado solo a tierra no puede proporcionar.

La Figura  ilustra un transmisor LVDS típico. Este transmisor consta de un controlador de modo de corriente, que proporciona alrededor de 3,5 mA de corriente a través de las líneas de transmisión del par diferencial. En el receptor, se utiliza una resistencia de terminación de 100 Ω para igualar la impedancia de la línea de transmisión que conecta el receptor al controlador. Hacer coincidir estrechamente la impedancia de esta resistencia de terminación con la impedancia de las líneas de transmisión reduce los reflejos de señal dañinos que disminuyen la calidad de la señal. La resistencia de terminación también proporciona un camino entre los caminos de señal complementarios del sistema. La alta impedancia de entrada del receptor hace que la corriente de 3,5 mA procedente del controlador fluya a través de la resistencia de terminación de 100 Ω, lo que da como resultado una diferencia de tensión de 350 mV entre las entradas del receptor. A medida que la ruta de la corriente dentro del controlador cambia de una ruta a otra, también cambia la dirección de la corriente que fluye a través de la resistencia de terminación en el receptor. La dirección de la corriente a través de la resistencia determina si se lee un voltaje diferencial positivo o negativo. Un voltaje diferencial positivo representa un nivel lógico alto y un voltaje diferencial negativo representa un nivel lógico bajo. *





 LVDS en Practica

Hoy en día en efecto existen controladores LVDS especificas integradas en las placas madre de múltiples aparatos como ordenadores personales, pantallas de TV ,ordenadores all-in-one, monitores etc , por lo que en caso de estropearse suele pensarse en que deberíamos adquirir el mismo modelo ,lo cual es cierto , pero dependiendo de su cometido tal vez nos interese adquirir una placa de propósito general , placas que suelen ser muchísimo mas económicas que las especificas

Por ejemplo este modelo   sirve para los siguientes paneles:

  • LTN141AT01 LTN141AT02 LTN141AT03 LTN141AT07 LTN141AT10 LTN141AT13 LTN141AT14 LP141WX3 LT141WX1 B141EW01 B141EW02 B141EW03 B141EW04 M141NWW1 CLAA141WB02 N141I1 QD14TL01
  • B154EW01 B154EW02 B154EW03 B154EW04 B154EW06 B154EW08 LTN154AT01 LTN154AT07
  • LTN154AT10 LTN154W1-L01 LTN154X3-L01 N154I3-L02 LP154WX3 LP154WX4 LP154W01 N154I2

En  este caso además del controlador de HDMI + DVI + VGA + Audio   para el panel , junto con   el cable FIX-30Pin Cable LVDS  y la placa de pulsadores para controlarlo , incluye  el inversor 1CCFL
1 × Teclado con el alambre

Estos son los pasos  que seguiremos para buscar un controlador  LVDs para otro modelo:

Paso 1.

Tenemos que comprobar el numero de modelos del LCD

Paso 2

Tendremos que chequear en unas de las muchas web especializadas en encontrar controladores LVDS para cualquier panel.

http://www.panelook.com/index.php

Paso 3

Comprobar las descripciones del controlador que son acorde con el tipo de panel

Ejemplos de aplicaciones de los controladores LVDS

Es posible reciclar un viejo panel de ordenador portátil para usarlo como monitor, como veremos a continuación. Otros usos de los controladores puede ser por ejemplo para reemplazar pantallas de ordenadores todo en un o (all in one) , como vimos en este post . Asimismo tampoco es descabellado usar el panel de un TV o incluso de un monitor al que se ha averiado su controladora.

Por ahora vamos a ver un uso simple de reciclar el panel de un viejo portátil por akshayjoseph666 . Los componentes que necesitaremos son los siguientes:

1. LCD de un ordenador portátil viejo.

2. Cable LVDS (para pantalla de ordenador portátil).

3. TS56U11.2 (Controlador LCD universal).

4. Adaptador 12V 2A.

Paso 1: Obtención de componentes: LCD

La idea es usar cualquier LCD para este propósito. Tenga cuidado con la luz de fondo. Las nueva pantallas LCD de 40 pines tienen conexión de retroiluminación a través del LVDS. Pero los LCD más antiguos tienen conexión externa. Entonces, para ese tipo de LCD, se necesita un controlador de retroiluminación adicional. Pero no tengo una unidad de retroiluminación adicional, así que solo elijo dos LCD de 40 pines.

Obtención de componentes: LCD

Paso 2: Obtención de componentes: controlador LCD universal

A continuación, necesitamos un controlador LCD universal. Recibe a través de VGA / HDMI / RCA o cualquier otro método de entrada y procesa la señal y luego controla la pantalla. Esta es la parte principal de nuestro trabajo. Usamos e el controlador LCD universal TS56U11.2. Está hecho en China y el PCB tiene mala calidad. Viene con un control remoto, una serie de botones pulsadores y un módulo receptor IR. La consola de botones y el módulo receptor IR están en la misma PCB. Pero podemos partirlo en dos pedazos para hacer un montículo. También obtenemos un cable para conectar la consola de pulsadores y el módulo receptor IR a la placa base.

Los controladores LCD universales son de muchos tipos. Las opciones y funciones de entrada, el costo depende del modelo de placa. El controlador LCD universal TS56U11.2 puede costar alrededor de $ 8.90 USD.

Paso 3: Obtención de componentes: LVDS

Obtención de componentes: LVDS

LVDS es la abreviatura de señalización diferencial de bajo voltaje, o LVDS, también conocida como TIA/EIA-644. Necesitamos un cable LVDS aquí. Los cables LVDS son de muchos tipos. La primera vez que estoy realmente confundido acerca de la conexión LVDS.

Así que simplemente descargar la hoja de datos de la pantalla LCD y necesitamos un cable LVDS de 40 pines y un solo canal de 6 bits. 40 pines porque tenemos una pantalla LCD de 40 pines. Así que al comprar el controlador debemos asegurarnos que cuenta con el cable correspondiente o adquirirlo aparte.

Paso 4: Obtención de componentes: fuente de alimentación

Obtención de componentes: fuente de alimentación

Según las especificaciones del controlador LCD universal TS56U11.2, necesitamos una fuente de alimentación de CC de 12 V y 2 amperios. No lo traje porque ya tengo uno. Así que solo miro los desechos (espacio de almacenamiento para componentes que se usan con poca frecuencia). Finalmente lo obtuve de una pequeña búsqueda. Lo pruebo con multímetro y una carga de muestra. Funciona perfectamente.

Paso 5: Coincidencia de LVDS

Coincidencia de LVDS

Recogemos todos los componentes. Así que podemos empezar a construir.

Antes de conectar, debemos hacer coincidir el LVDS con el lado de la placa y el lado de la pantalla.

La coincidencia de LVDS no es gran cosa. Hay dos conectores en el extremo de la placa principal del cable LVDS. El grande es para señal y el pequeño para luz de fondo. Puede encontrar el encabezado LVDS en TS56U11.2. Este es un encabezado de dos filas. Cada fila tiene 15 pines. Total de 30 pines. El conector grande se conecta a este encabezado. Pero se puede observar que algunos de los pines sobran. Algunos pines están fuera del conector. Usted puede confundir en este punto. Honestamente yo también.

Está bien. Averigüemos esto. La coincidencia de pines LVDS es relevante en esta situación.

Primero mire la parte trasera de su pantalla LCD. Puede encontrar el número de modelo de la pantalla LCD. Simplemente busque este número de modo en Internet y descargue la hoja de datos. La primera parte de la hoja de datos puede ver el voltaje de la pantalla LCD. En este ejemplo es de 3.3V . En la placa principal se puede ver un puente. Este es el puente de selección de voltaje . Por defecto se seleccionó en 12V. Si conecto esto al LCD y lo encendenos, definitivamente freirá el LCD de modo que mejor cambiarlo a 3.3V.

Lo siguiente importante en la hoja de datos es la resolución. Lo discutiremos más tarde. Ok, después de esto, puede ver el pinout de la pantalla LCD. Eso es un total de 40 pines.

Lo importante es que no es necesario conectar estos 40 pines a la placa controladora LCD universal . Solo conectamos algunos pines importantes.

En la mayoría de los casos, no es necesario cambiar el orden de los pines. Pero necesitamos verificar eso si tienes alguna duda.

Echemos un vistazo a los pines LVDS en la placa controladora LCD universal.

Vcc * * Vcc

N/C * * N/C

TIERRA * * N/C

LVA0- * * LVA 0+

LVA 1- * * LVA 1+

LVA 2- * * LVA 2+

TIERRA * * TIERRA

LVAC- * * LVAC+

LVA 3- * * LVA 3+

LVB0- * * LVB0+

LVB1- * * LV1+

LVB2- * * LVB2+

TIERRA * * TIERRA

LVAC- * * LVAC+

LVB3- * * LVB3+

No se asuste por los nombres de estos pines. Los nombres de los pines de su LCD pueden diferir de estos nombres. Entonces como emparejar?..

Eche un segundo vistazo a los nombres de los pines. Esta es en realidad una conexión LVDS de 2 canales, pero solo necesitamos un canal. Puede dividir esto en dos secciones A y B. A es el primer canal y B es el segundo canal. puede ver 0-,0+, 1-,1+, 2-,2+ y así sucesivamente. Ambos canales tienen diferentes 0- y 0+ y otros. Así que solo concéntrate en estos números. Solo tomamos el primer canal. Sin necesidad de canal B.

Coincidencia de pines

Tome un multímetro y configúrelo en el modo de verificación de continuidad.

Según la hoja de datos de la pantalla LCD, el pin 1 del lado del panel debe ser Vcc. Entonces toco el pin 1 con una terminal del multímetro. y el otro extremo al pin Vcc de LVDS en el lado de la placa base. Así verifica todos los pines.

Verifico todos los pines y observé que todos los pines están en el orden correcto.

Entonces, ¿por qué hacemos esto? porque perder mucho tiempo?..

En este caso se empareja. Pero cuando usa una pantalla LCD grande o una pantalla LCD de un televisor, no coincidirá. Entonces, en ese momento, debe cambiar los pines manualmente.

A continuación, conecte el LVDS en el lado del panel. Tenga cuidado. No rompa el conector. Luego conecte el otro extremo a la placa principal. Al conectar esto, mire las flechas una en la placa y otra en el cable. Conecte el cable como ambas flechas en un lado.

Luego, conecte el conector de luz de fondo al encabezado rojo en la placa base.
