Como montar su propio cable de red y no morir en el intento


Es evidente  que conectar cualquier  dispositivo  por cable ethernet es mucho mas eficiente, seguro, robusto , confiable , etc   que hacerlo de modo inalámbrico  a pesar de la mejoría notable en la tecnologia WIFI  en la  que se ha dado con el Wiifi+ que usa la banda de 4G.

Aunque  prácticamente con cualquier dispositivo que compremos suele venirnos un pequeño  cable ethernet  de unos escasos metros  , normalmente la longitud de este no es suficiente la mayoría de las veces,  así  que nos vemos obligados a comprar cables ya hechos ( unos 9€  por 20mt  es la opción mas habitual )  , lo cuales casi siempre   son por el contrario  demasiado largos para la longitud deseada , y  una molestia    sobre todo si hay que pasar el cable bajo canalizaciones   ( por  el problema de pasar los conectores ) así como desde luego muy poco eficiente si no se necesita cubrir esa distancia.

NanoCable 10.20.0130 - Cable de red Ethernet RJ45 Cat.5e UTP AWG24, Gris, latiguillo de 30mts

Actualmente los cables ethernet  con estándares 10Base-T, 100Base-TX y 1000Base-T sólo garantizan su funcionamiento con longitudes menores de 100 metros, pero para conseguir velocidad Gigabit en nuestra red, no sólo es necesario tener un cable de calidad y con una categoría Cat5 o superior, sino que el cable debe tener 4 pares de hilos para proporcionar 1.000Mbps, además de por supuesto   de soportarlo nuestro router  , y por ende la placa ethernet del equipo al que conectemos , que  deben ser ambos  Gigabit.

La categoría mínima de cable por la que deberíamos optar para cada tipo de conexión es:

  • Para  viejas conexiones de cobre Tipo  ADSL convencional :Suponiendo que las conexiones ADSL / VDSL alcancen unas velocidades máximas de 30 Mbps   y  no vayamos a hacer un uso intensivo de la red local, con un cable de categoría 5 pero con 4 pares debería ser suficiente ,pero dado que prácticamente cuesta los mismo un cable cat5 que uno cat5e  deberíamos optar or  un cable  de categoría 5e que  puede ofrecer velocidades de hasta 1Gbps,
  • Para conexiones de fibra  FTTH :Para velocidades de 200/300 Megabits por segundo un cable de red de categoría 5 ya no nos serviría si queremos obtener el máximo ancho disponible ,   por lo deberíamos optar al menos por  un cable  de categoría 5e que  puede ofrecer velocidades de hasta 1Gbps,    aunque no las garantiza .



NanoCable 10.20.0302 - Cable de red Ethernet rigido RJ45 Cat.5e UTP AWG24, gris, bobina de 100mts

Respecto el precio  en rollos  no es descabellado si optamos por uno sin blindaje  : unos 20€  por una bobina nada menos que de 100 mt.   , pero, dado que es susceptible de  que baje mucho el ancho de banda por las interferencias ,merece la pena  optar por uno con blindaje de alumininio (unos 30€ la bobina ) ,

  • Para conexiones de fibra  FTTH   exigentes : si queremos  asegurarnos la máxima velocidad podemos plantearnos la categoría 6, donde fácilmente tendremos una velocidad de 1Gbps e incluso más si el cable, las condiciones y el hardware lo permiten ,  pero a cambio necesitaremos pagar algo mas (unos 33€ por la bobina de 100 mt) .

Valueline VLCR85291E100 - Cable de red (100 m, CAT 6, UTP), color gris

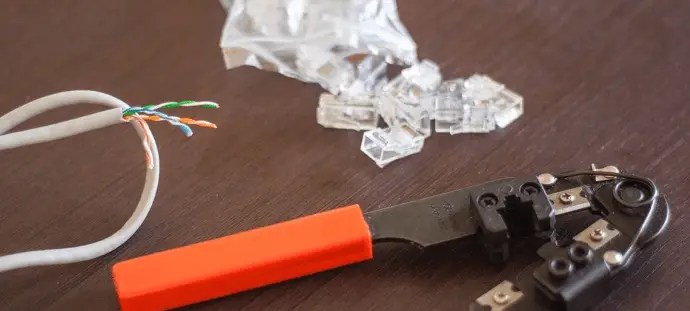

Igual que el cable, también necesitaremos conectores RJ45   para ambos  extremos de cada cable de red que construyamos. Como todo en este mundo, en el mercado  podemos encontrar una gran variedad de clavijas RJ-45 para nuestros cables, desde sencillas pero funcionales  conectores de plástico  por unos 2€  unos 50 unidades, hasta conectores con acabados metálicos, ideales para cableados profesionales.





Sin duda una herramienta que no puede faltar para hacer posible las conexiones  entre los conectores  y el cable es  la crimpadora, o el alicate para cables de red.  Realmente no es nada complejo con esta herramienta poder hacer uniones limpias y confiables  pero siempre  debe tener en cuenta que  ambos lados del cable de empezar por el mismo color  y por supuesto ir en el el mismo orden .

Como  es  fácil que un cable no se haya crimpado correctamente, o que en el último momento, al entrar al conector, un cable se haya movido,para comprobar que todo ha salido correctamente conexionado podemos usar  un  comprobador de cables, . lo cual no es mas que un dispositivo muy sencillo que envía señales eléctricas por cada uno de los hilos del cable y comprueba si, al otro extremo, llega correctamente la señal y corresponde al pin que debe corresponder.

En el siguiente video podemos ver el proceso completo en acción:



Es cierto que si busca  adquirir estas herramientas puede que  desmoralice sobe todo porque están pensadas para un uso profesional . Afortunadamente parar un uso puntual no profesional  existen  estuches con todas las herramientas citadas  a un precio mas que adecuado de unos 15€ en Amazon .

Este  tipo  de estuches suelen incluir  una   grimpadora para bastidores rack, con  gancho para extraer los cables de forma segura y  un clip para introducirlos dentro de las ranuras. ,un  tester de cables y  un pelador de cables ajustable para evitar dañar los cables interiores.









Tal vez  con este pequeño post  al menos nos hayamos dado de cuenta de las posibilidades de las conexiones por cable las cuales por su seguridad , robustez, calidad ,  y bajo precio  son un excelente opción para muchísimas aplicaciones  que se nos ocurran como  videvigilancia, video a demanda, alarmas , multimedia ,etc
