Tengo un araña dentro de mi TV


Por muy extraño  que pueda parecer en efecto empieza a ser un caso relativamente  frecuente  y bastante molesto  en  algunos modelos de TV televisores de pantalla plana tanto LCD como   LED  ,con un especial énfasis en los que soportan 3D ( por ejemplo los modelos Sony KDL-32EX700   o el  LG 47LA6130  ) que de repente, un día se observa  un insecto en la pantalla (normalmente arañas pequeñas) , nos acercamos para quitarlo pero nos damos  cuenta de que está, pero no sobre la superficie lo cual podría parecer lógico ,sino  dentro de la propia pantalla,lo que lo hace bastante fustrante pues teóricamente las pantallas LCD o TFT , en si deberían ir herméticamente cerradas ,lo cual queda demostrado  que no lo es tanto, puesse ve qeu  tienen la suficiente holgura para que pueda pasar cualquier insecto en su interior.

Para los mas incrédulos mostramos un ejemplo de  una araña, que en efecto esta dentro del propio panel lcd; :

arana



Lo cierto es que suelen ser bastante pequeñas, pero perfectamente visibles cuando el fondo es claro y desde luego mucho mas grande  que un pixel muerto ( lo cual era habitual en antiguas generaciones de lcd’s)

Una solución obvia es acudir a la garantía ,pero si la televisión está fuera de garantía, esa opción es  desmontar el TV y eliminarla del LCD, pues como vamos a ver, no es que se haya colado el insecto dentro del  lcd , sino simplemente que el insecto se ha colocado entre el lcd y la luz posterior que  retroilumina  el lcd  lo cual hace un efecto similar a las sobras chinescas , realmente proyectando la luz sobre el insecto e impidiendo el visionado de esos pixeles,

Antes de empezar a desmontar un lcd con el grave riesgo que supone  dejarlo inservible ,dada la fragilidad  especialmente elevada de las conexiones del lcd ,es importante entender la composición de estos paneles LCD,pues los televisores LCD no generan luz propia, y la debemos aplicar nosotros: es por eso  que decimos que tiene una retroiluminación o fuente de luz fija, que ilumina esos cristales líquidos,  que en origen eran lámparas fluorescentes de cátodos fríos (CCFL), pero que poco a poco se va basando en diodos LED, lo cual conlleva, entre otras cosas, una mejor eficiencia energética.



lcd

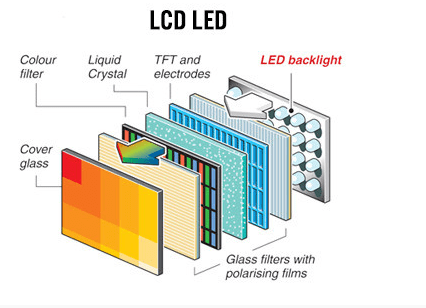

Como vemos en el dibujo anterior ,un televisor LCD moderno está formado por las siguientes partes:

  • Reflectores y fuente de luz de LEDs
  • Paneles polarizados.
  • Cristal frontal .
  • Panel de cristal líquido.
  • Filtro de color RGB.

Aunque hemos dibujado varias capas , lo normal es que el panel lcd ya lleve la cubierta frontal  ,el  filtro de color y el lcd todo ello en un mismo   conjunto, que veremos claramente pues es la parte exterior  que ademas lleva un cable de cinta extremadamente delicado , el cual  se conecta  via un interfaz a la placa madre .

El resto ,(aparte del panel  lcd) ,es  lo que compone la retoiluminación    lo cual llevan también varias capas translúcidas  y detrás la fuente de luz , pero es justo entre estas capas ( la mas exterior que veremos blanca ) y el panel  lcd, donde por su holgura ,nos pueden  acceder elementos indeseables , los cuales podemos intentar eliminar, para lo cual deberemos desmontar el TV  y llegar justamente a esa zona

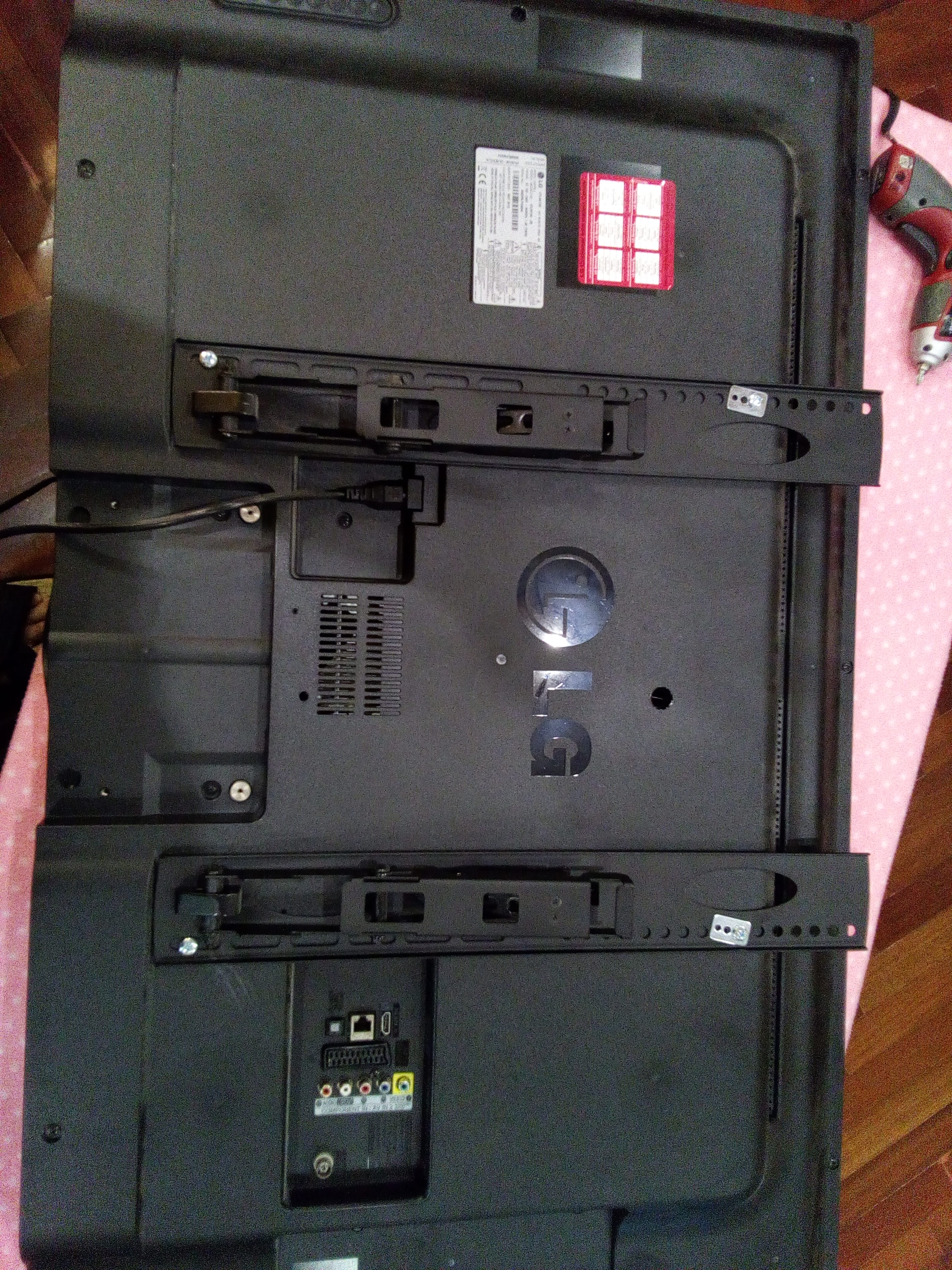

Para eliminar cualquier mota ,insecto ,etc en el interior con extremo cuidado podemos intentar eliminarlo nosotros mismos ,para lo cual en  primer lugar descolgaremos la Tv y lo colocaremos boca abajo sobre la superficie de una manta para que no se raye:

img_20161114_1840151

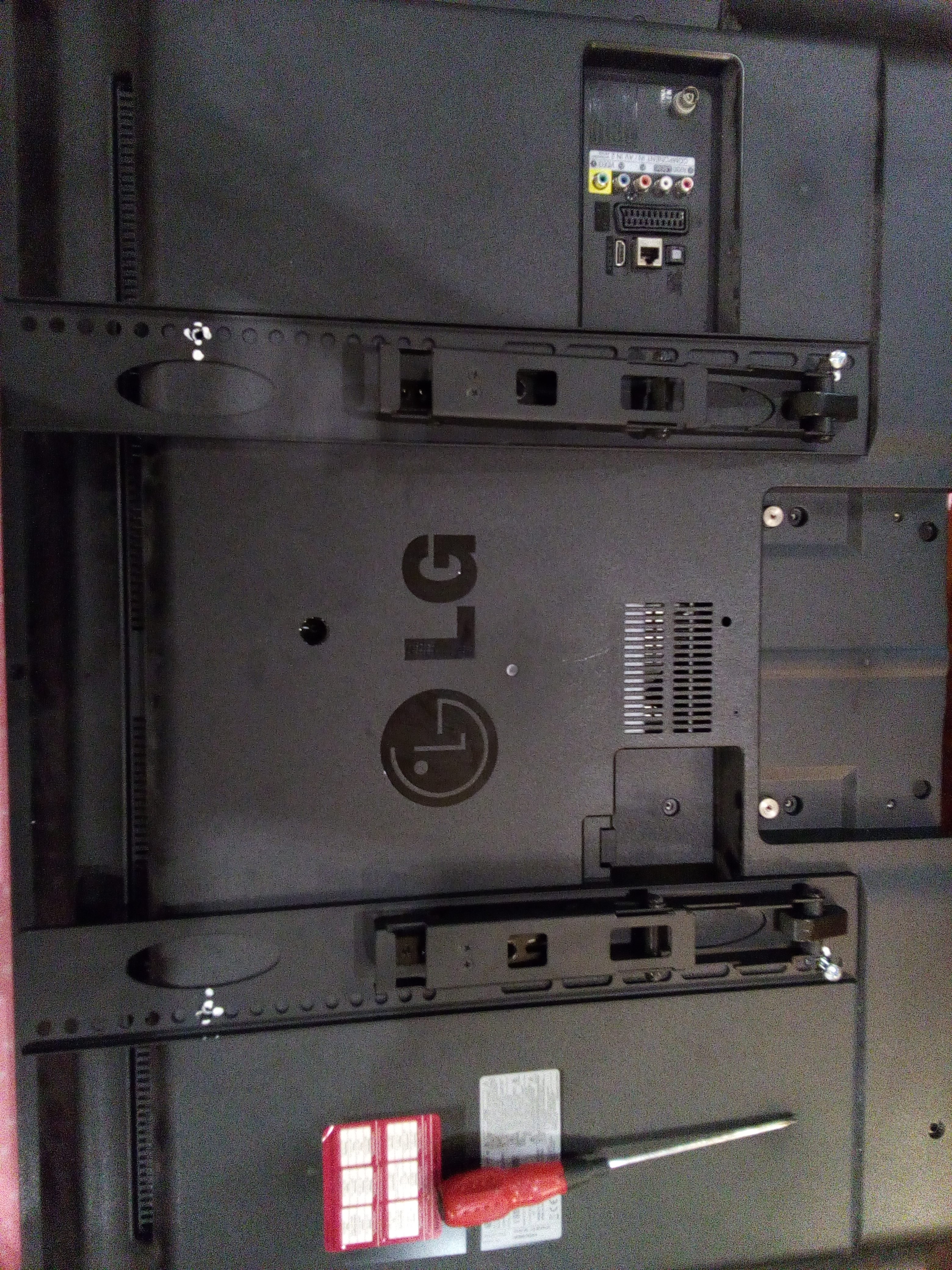

Podemos marcar con tipex los tornillos diferentes para que nos se mas sencillo volverlos a colocar:


img_20161114_1847211

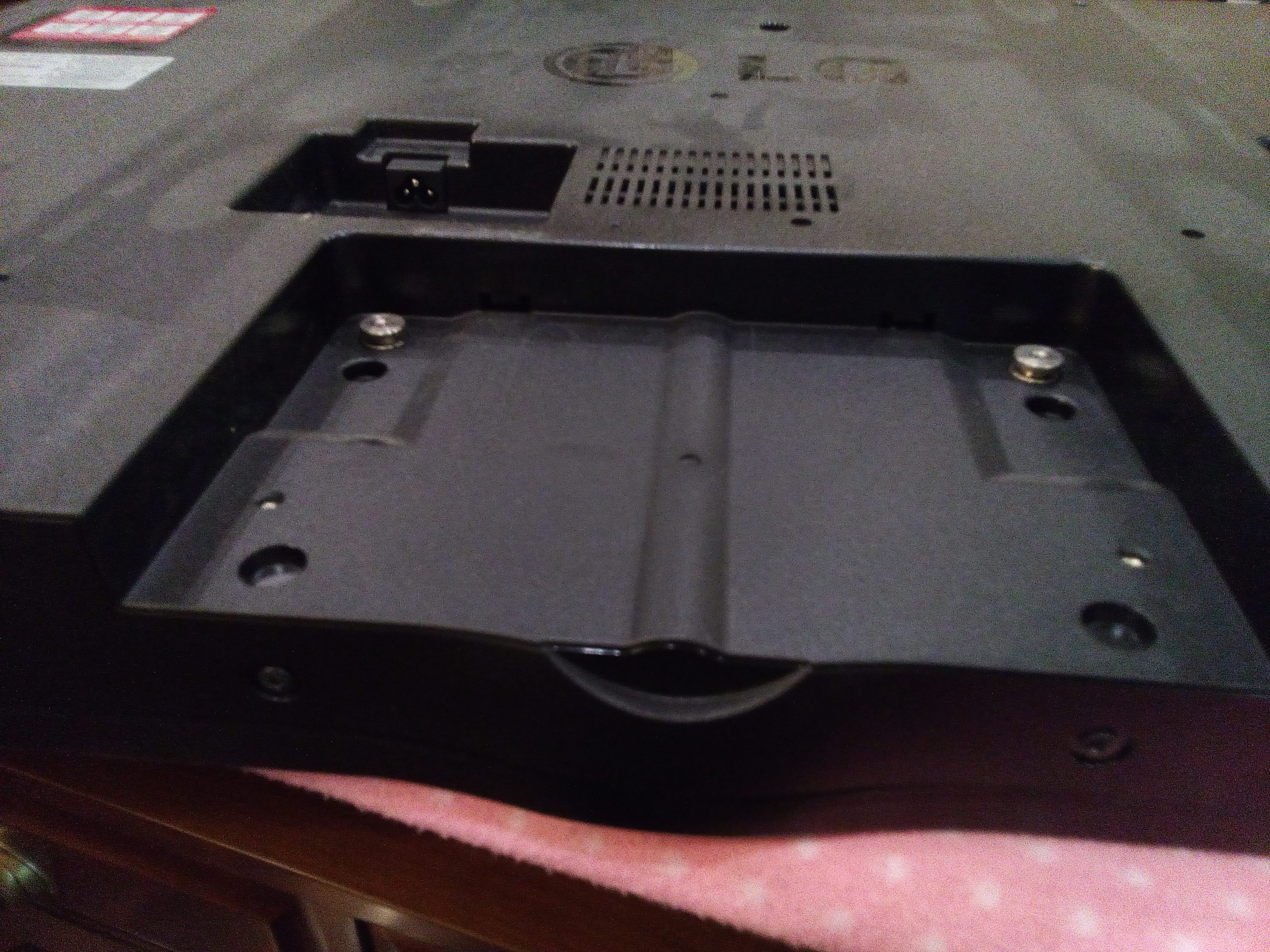

No nos debemos olvidar que incluso en el parte inferior debe haber tornillos que tendremos que quitar:

img_20161114_1848281

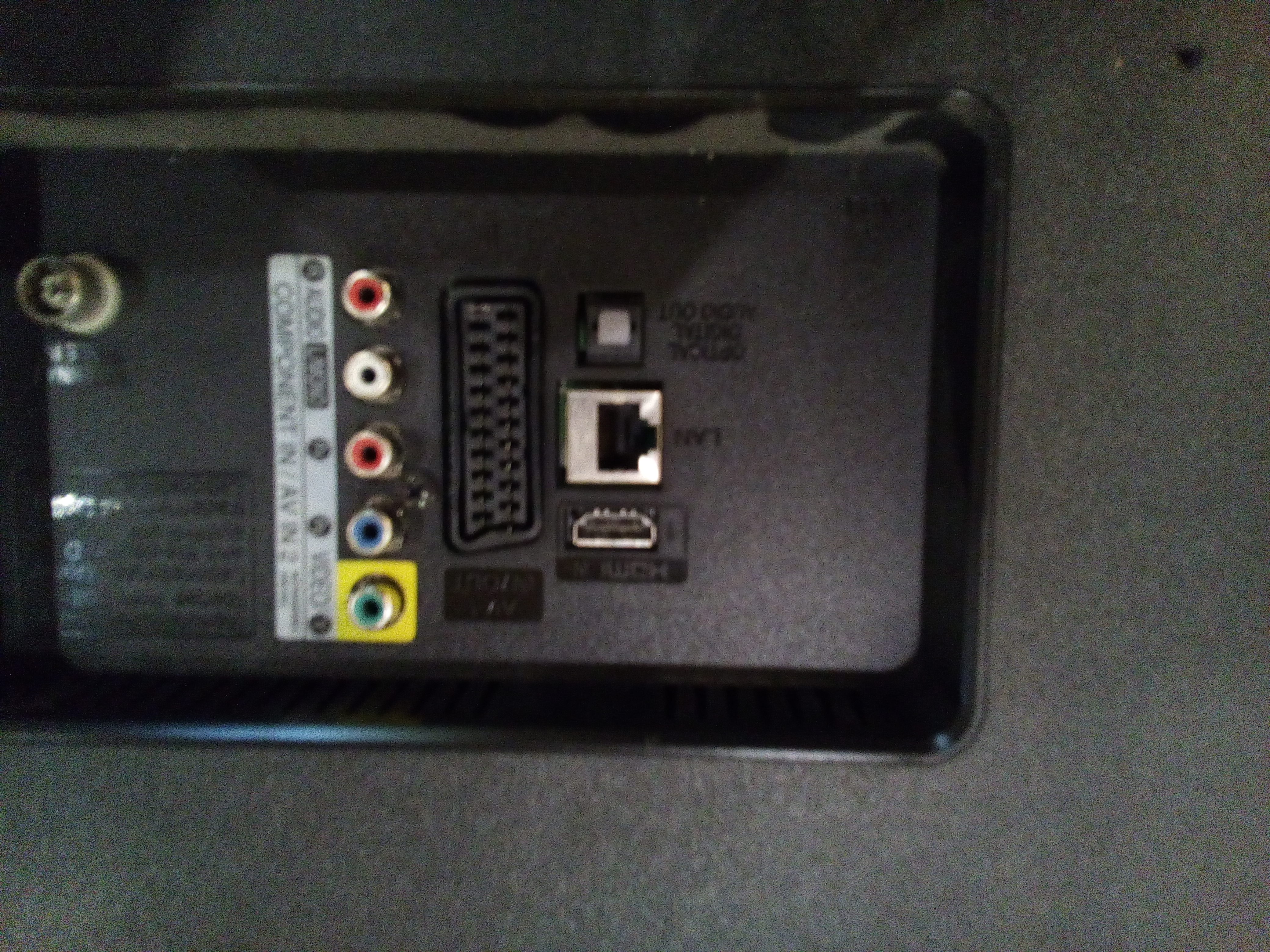

Asimismo incluso en las parte de conexiones, suele haber varios tornillos  y  que nos suelen pasar  desapercibidos  : !no nos olvidemos de quitarlos también!

img_20161114_1850231

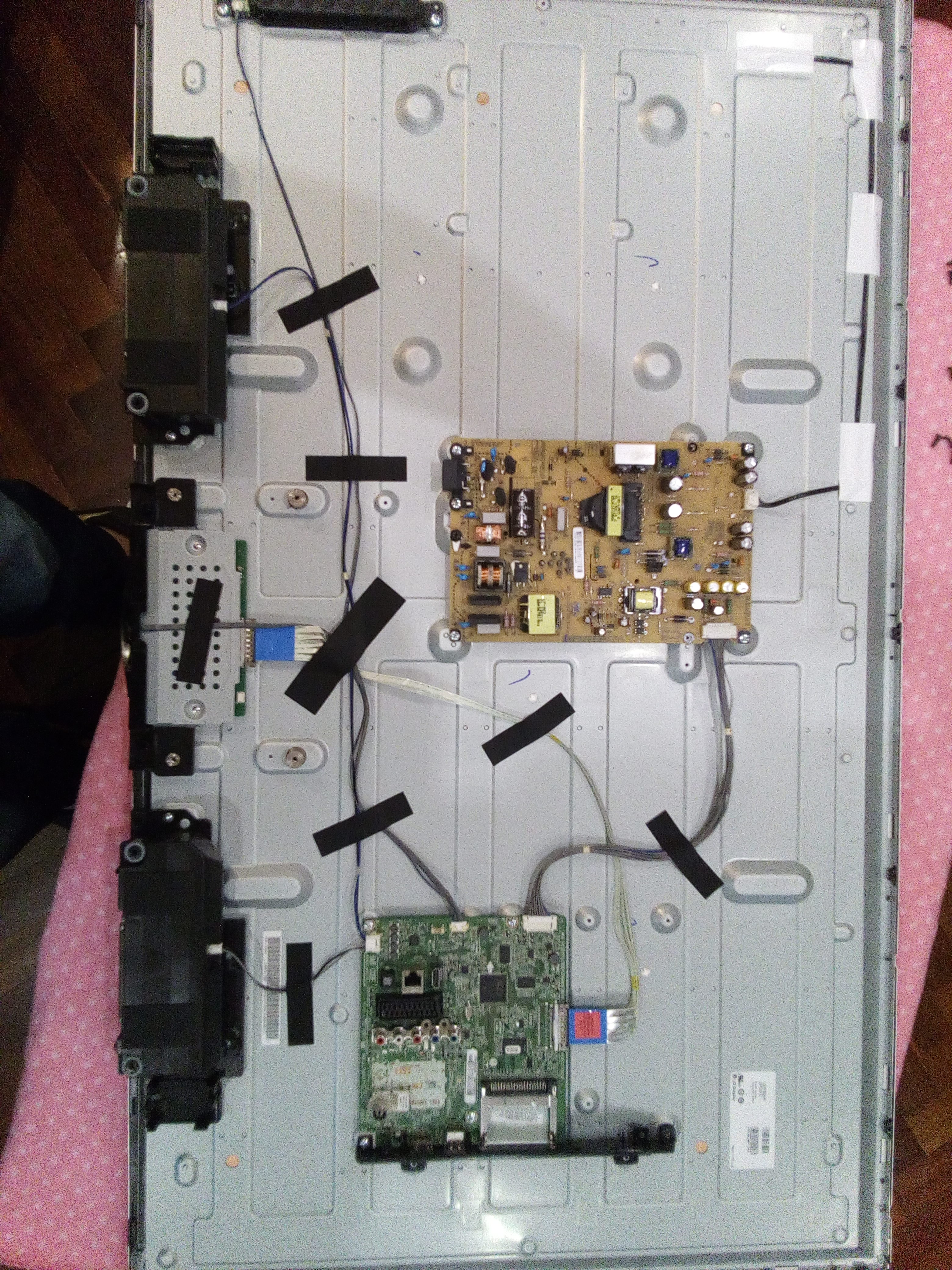

Una vez quitado todos los tornillos quitaremos la tapa posterior, la cual deja claramente visibles la fuente de alimentación , la placa madre , los altavoces y el driver del lcd:

img_20161114_1851581

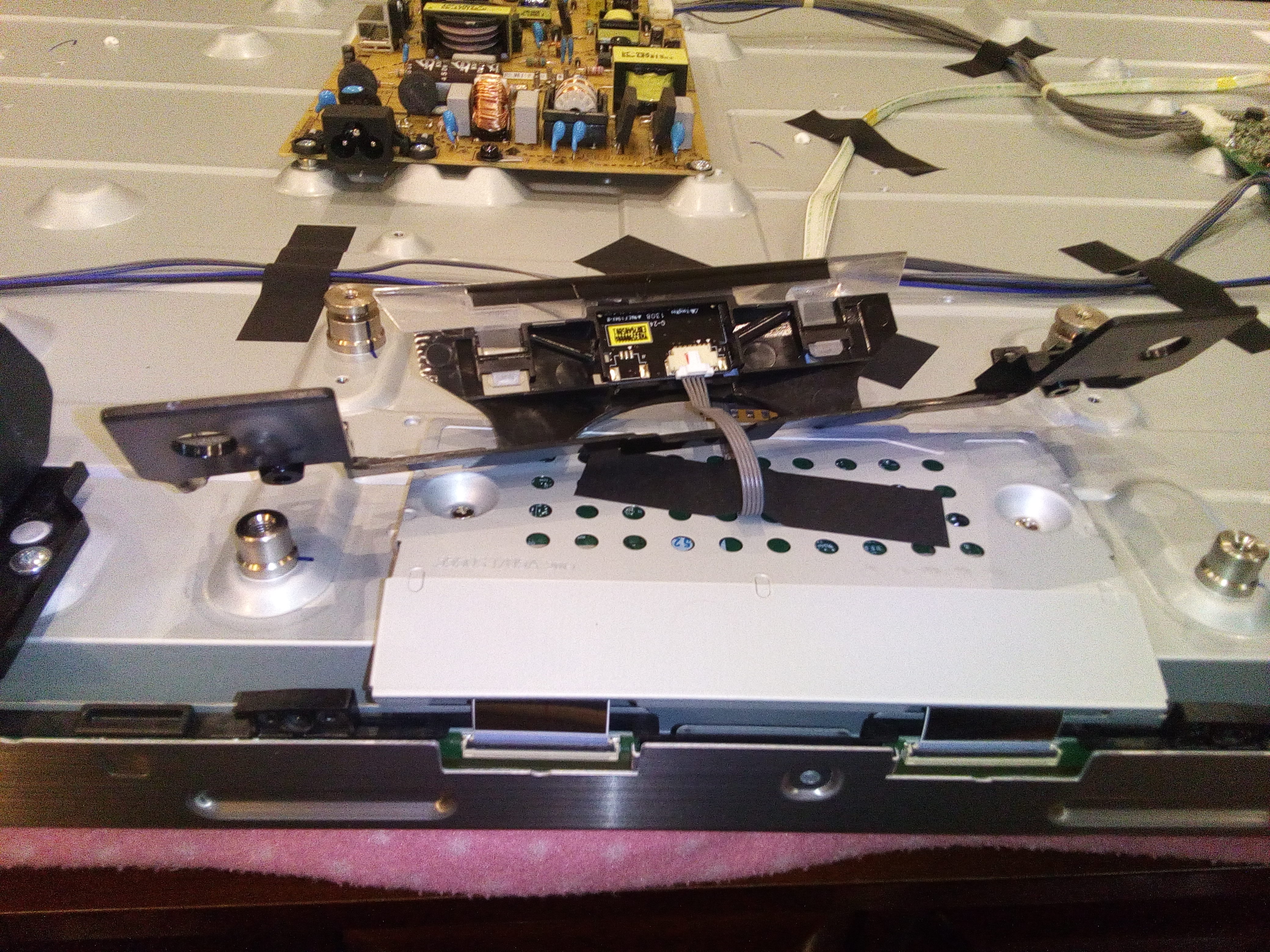

Es habitual en los modelos LG , que en la parte inferior este el fototransitor de infrarojos  junto con el testigo rojo de power  , el cual deberemos liberar soltando el cable de cinta para poder  desmontar el marco del lcd.

img_20161114_1905451

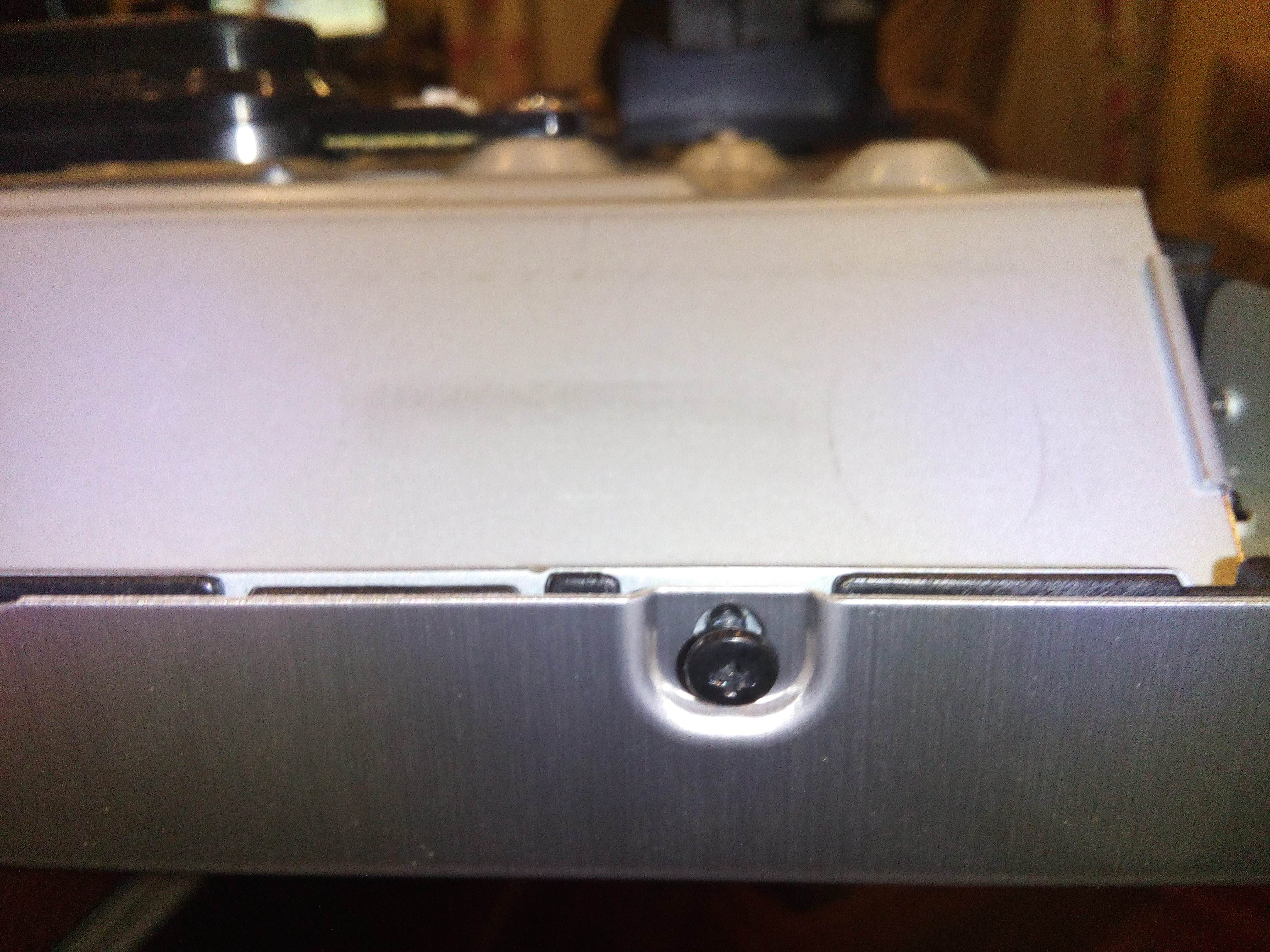

Ahora, ya solo nos queda  quitar todos  los tornillos del marco de aluminio que sujetan el panel LCD y todo el conjunto y que sitian bordeando completamente todo el marco;

img_20161114_1856541

Ahora justo al quitar los tornillos ,podemos liberar el marco de aluminio  y ,con un cuidado infinito se trataría elevar el panel lcd ( con mucho cuidado)    e insuflar  aire( por ejemplo con un secador en modo frío o con un ventilador )  o limpiarlo con un bastoncillo  en el área donde este ese molesto visitante para eliminarlo…
