Extensión inalámbrica casera para el timbre de casa


Pensemos en personas de cierta edad  o simplemente personas que normalmente hacen su vida en alguna habitación de su vivienda que esta alejadas donde se encuentra el timbre de la puerta de acceso de la vivienda

Por ejemplo pensemos también que   esas personas están escuchando a un volumen alto la radio, su reproductor musical o simplemente están viendo la TV a un volumen alto y  suena el timbre de casa: en algunos casos , por no decir en la mayoría de los ocasiones evidentemente no lo van a oír, por lo que se hace necesario de algún modo sencillo  extender el sonido  del timbre de la cocina hasta otra sala sin necesidad de cables por ejemplo con un emisor inalámbrico dentro del timbre de la casa y un receptor-timbre  auxiliar para situarlo  donde más la convenga.

Además, por cierto, esta solución emisor-receptor  inalámbrica que vamos a proponer también es aplicable a los  timbres de los porteros automáticos con llamada zumbador convencionales de entrada a la vivienda compartiendo el receptor   variando únicamente la conexión del transmisor que deberá ser diferente, básicamente porque las  tensiones de disparo son muy diferentes   (220v de los timbre de la casa  frente   a los 8v a 24v de los porteros  automáticos ).   Precisamente esta solución  permite por ejemplo usar  melodías diferentes para  diferenciar  una llamada  de otro  en un mismo receptor, pero cuidado porque esta solución en caso de querer implementarla en un portero automático, NO servirá para sistemas con llamada electrónica aunque si funcionara perfectamente en porteros automáticos con llamada por zumbador si sustituimos la fuente de 220v 5vDC por un sencillo puente de diodos de 24V y un regulador 7805.

Uso en Timbre del Hogar

El conjunto transmisor y timbre inalámbrico se adaptan a la perfección a su cometido de conseguir que el timbre del portero electrónico con llamada por zumbador o el timbre de la vivienda se oigan donde sea necesario (por ejemplo en el comedor, en la terraza, en el dormitorio, etc.).

Observe  que vamos a adaptar  un circuito comercial para una finalidad concreta ( un timbre de casa inalámbrico) para conectarlo al timbre de acceso a nuestra vivienda y por tanto que se alimenta de la red de c.a.  de 220V por lo que debe extremar las precauciones

Como base vamos a usar un modulo recptor/emisor de buena relacion calidad precio modelo Electra Line 59199 de Timbre inalámbrico Timbre de Puerta, con Enchufe 10 A, 36 melodías Ajustable, Blanco que podemos comprar por unos 14€

Estas son algunas de las características:

  • Wireless.
  • Con el enchufe 10A.
  • 36 melodías ajustables.
  • 80 metros de alcance.
  • Incluyendo las baterías.

En el caso de necesitar extender el timbre de la vivienda vamos a necesitar reducir la tensión del timbre 220V AC en unos 5V DC para hacer funcionar el transmisor, el cual esta alimentado en origen con una pila compacta de 12V.

Obviamente al alimentar el emisor no basta para activar la señal que envía el transmisor, por lo que para que al alimentarlo envíe dicha señal, cortocircuitaremos los contactos del pulsador para que se ponga el trasmisor inmediatamente a enviar la señal de llamada en cuanto este alimentado el circuito emisor.

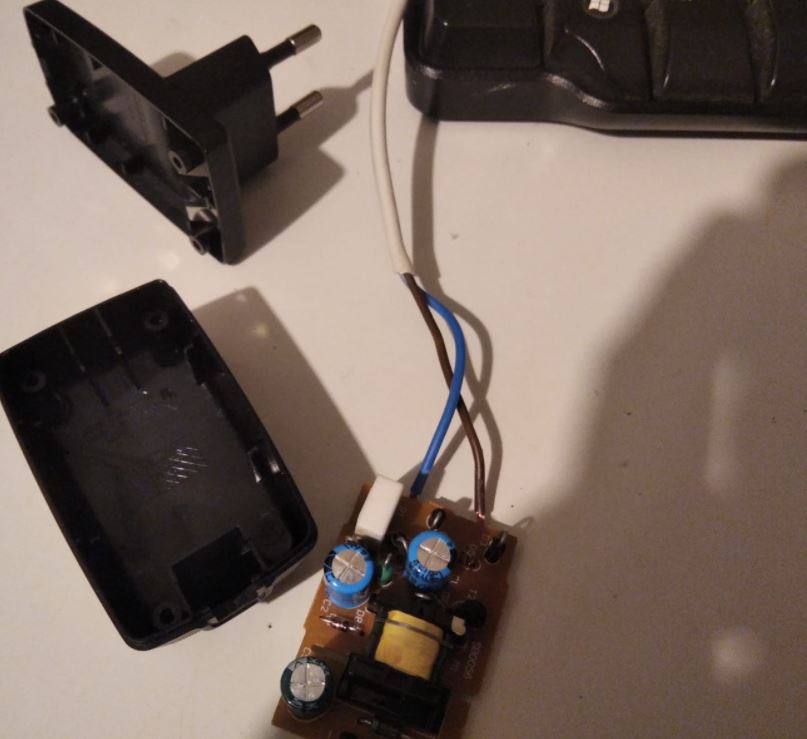

Empezaremos desmontado cualquier fuente conmutada de 220V/ 5V de las usadas para los cargadores USB dado que prescindiremos del enchufe al ir conectado estos hilos en paralelo con las conexiones del timbre, por lo que precisamente soldaremos un para de hilos justo en esas dos conexiones ( donde harían contacto los extremos del enchufe de AC)

Seguidamente dejaremos el capuchón frontal para proteger la electrónica, y cubriremos por ejemplo con cinta americana el lado opuesto de la placa para evitar cualquier contacto accidental con este

Ahora toca modificar el emisor para alimentarlo directamente con la fuente que hemos preparado soldando directamente los dos hilos de salida de 5v DC a los correspondientes del emisor ( cuidado no confundir los hilos pues quemaríamos el circuito)

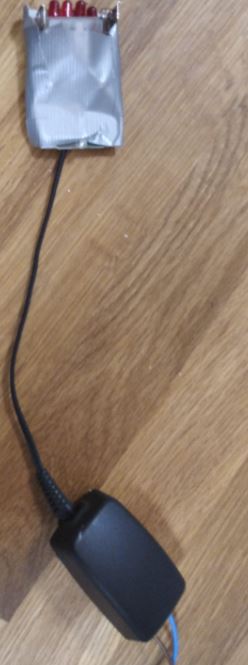

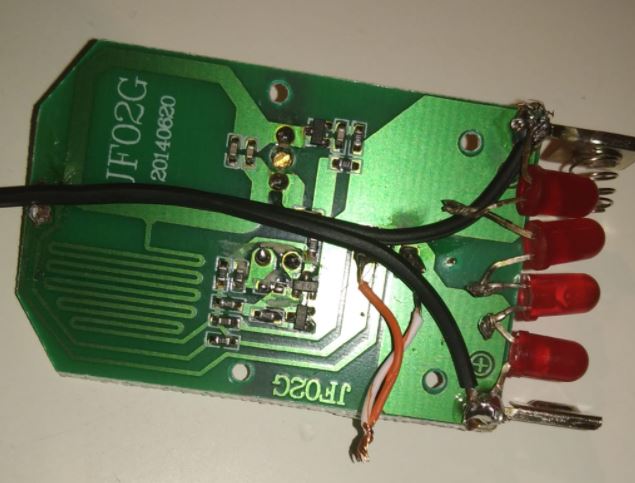

Como toque interesante para ayudar la descarga de la fuente una vez haya dejado de pulsarse el timbre, podemos conectar una carga de 4 leds rojos en serie para intentar cortar el transmisor en cuanto se haya dejado de alimentar este

Otro aspecto a destacar, son los hilos del pulsador que deberemos cortocircuitar para activar la emisión ( hilos blanco y naranja en la imagen).

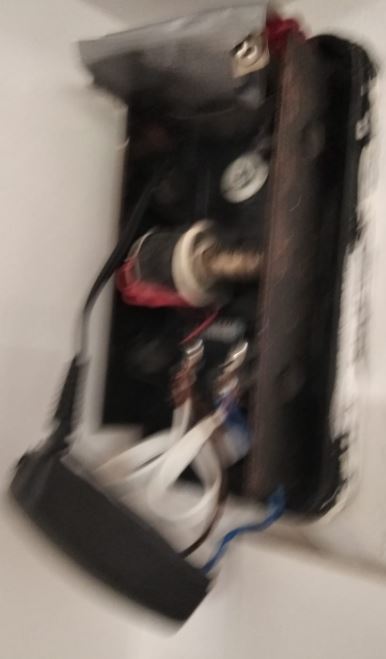

Solo nos queda colocar ambos componentes en el interior del timbre de la forma mas compacta posible , eso si aislando muy bien ambos componentes por ejemplo con cinta americana

Y una vez ubicadas ambas partes en el interior del timbre solo queda conectar los hilos de la fuente en paralelo con las conexiones AC del timbre ( mucho cuidado con los contactos accidentales pues podemos tener prsente uan fase aunque no se haya pulsado el timbre )

Finalmente un opción si no hay demasiado espacio es ubicar la fuente en el interior del timbre y el emisor fuera en un lateral

Uso en un portero automático

Vamos a describir para usar esta misma idea en un portero automático con llamada por zumbador, En efecto conseguiremos tener un segundo tono de llamada por ejemplo en un Urmet 1130. Sólo necesitamos desoldar la batería y el switch que se pasara por alto cortocircuitamos sus terminales como hemos hecho en la solución anteior.

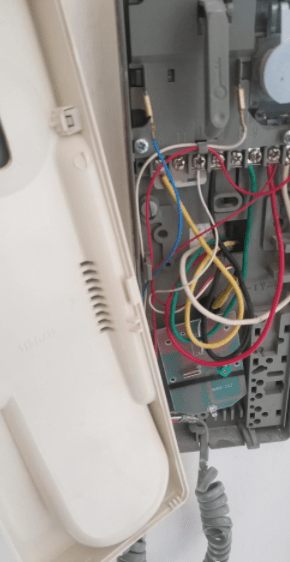

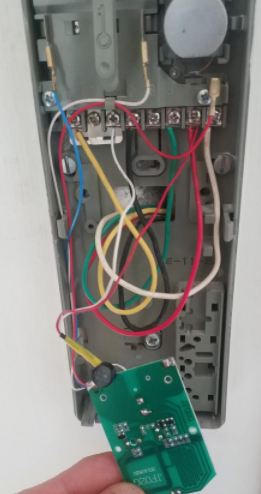

En la imagen vemos el pequeño emisor que introduciremos en el telefonillo o en el propio timbre .  En este caso, los cables negro y azul se conectarán en paralelo con el timbre mecánico.  El cable blanco es para la antena emisora  que lógicamente, no se conecta a ningún sitio.

Respecto al resto de la electrónica montaremos un puente de diodos de 24V AC y 12DC, un pequeño regulador de tensión ( por ejemplo un 7805) a la salida DC del puente .

Como extender el timbre de un portero automático o el del timbre de la puerta de acceso


Pensemos en personas de cierta edad  o simplemente personas que normalmente hacen su vida en alguna habitación de su vivienda lejos donde se encuentra el portero automático  o por ejemplo  están escuchando la radio , su reproductor musical o simplemente están viendo la TV  y  suena el zumbador del portero automático de la vivienda:en la mayoría de los casos evidentemente no lo van a oír, por lo que se hace necesario de algún modo sencillo  extender el sonido  del timbre de la cocina hasta otra sala sin necesidad de cables por ejemplo con un emisor dentro del telefonillo de la cocina y un receptor-timbre  auxiliar para situarlo  donde más la convenga .

Además, por cierto, esta solución emisor-receptor  inalambricos en cuanto a su conectividad   también es aplicable a los  timbres convencionales de entrada a la vivienda compartiendo el receptor   variando únicamente el transmisor que deberá ser diferente , básicamente porque las  tensiones de disparo son muy diferentes   (220v de los timbre de la casa  frente   a los 8v a 24v de los porteros  automáticos ) .   Precisamente esta solución  permite por ejemplo usar  melodías diferentes para  diferenciar  una llamada  de otro  en un mismo receptor



La solución emisor mas  receptor

El conjunto HEB 004 (prolongador de llamada) y HEB B01 (timbre inalámbrico) se adaptan a la perfección a su cometido de conseguir que el timbre del portero electrónico se oiga donde sea necesario (por ejemplo en el comedor, en la terraza, en el dormitorio, etc).

Este es el pequeño emisor Dinuy EM HEB 004 que introduciremos en el telefonillo de la cocina.  En este caso, los cables negro y azul se conectarán en paralelo con el timbre mecánico.  El cable blanco es para la antena emisora  que lógicamente, no se conecta a ningún sitio.

Observe  como hay que prestar mucha atencion a no confundir el  emisor Dinuy EM HEB 004 que es especial para tensiones continua entre 8 y 24v DC  para usarlo  en porteros  automáticos( o videoporteros)   y el emisor Dinuy  HEB005  que es  el que conectaríamos al  timbre de acceso a nuestra vivienda y por tanto que se alimenta de la red de c.a.  de 220V

Dinuy helios - Emisor extra timbre 110-230v Dinuy helios - Emisor extra timbre 8-12v

Si abrimos cualquiera de los modulso  podemos ver un par de microinterruptores.  Por defecto pueden venir ambos abajo, en OFF, (como se ve en la foto) , pero lo interesante es ponerlo ambos en ON  si  solo tiene que configurar un extensor/emisor de timbre de portero . Se pueden configurar hasta 30 de estos emisores diferentes, para que suenen todos en el mismo timbre receptor, y que suenen en este receptor cada uno con una melodía diferente a elegir entre 32 (así se sabría desde qué origen están llamando).



En el dorso del emisor, con su pila de Litio de 3V tipo CR2032. De acuerdo con el fabricante, la duración de esta pila sería de cuatro años a una media de cuarenta llamadas por día, (en la realidad no es tanto).  La pila viene incluida y es muy fácil de encontrar en el mercado   sirviendo para alimentar al receptor pues realmente estamos viendo que la alimentación del zumbador es un tren de  pulsos claramente insuficientes  para alimentar  el receptor.

Bien, si la solución que vamos a instalar es para un portero automático  usaremos  el pequeño emisor Dinuy EM HEB 004 que como hemos comentado  arranca con una tensión DC comprendida entre  8 y 24V ,  Nuestro reto   pues   es introducir en el interior del  emisor  del portero  automático de la vivienda ( normalmente situado  dentro  de la cocina)   acomodando las dos únicas conexiones con las  que cuenta  F de color negro  y  N de color azul  . El tercer hilo blanco obviamente no hay que conectar a ningun sitio pues es la antena exterior.

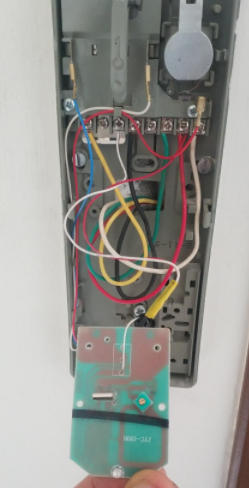

El primer paso es pues  abrir el interior  del portero electrónico e intentar  instalar en su interior el HEB 004, poniendo los cables en el sitio adecuado. Se adjunta foto para el caso de un GOLMAR T-810.



Para otro modelo, la estructura interna del portero es similar, de manera que hay que conectar entre los terminales correspondientes al zumbador y al común.En la imagen de más bajo el  modelo data de hace unos cuarenta años más o menos, (en enero de 2013). Sin embargo, la solución inalámbrica de Dinuy que presentamos aquí vale igual para este modelo que para otros mucho más modernos.

La lengüeta del timbre golpea cincuenta veces a cada lado por segundo  siendo el sonido  similar a una onda cuadrada de 100 Hz con sus armónicos de 200 Hz, 400 Hz, etc. ( de hecho si tiene un instrumento musical, la altura del sonido se corresponde aproximadamente con la nota musical  entre la nota sol y la nota sol sostenido, pero algo más cerca de la nota sol.)

En todos  los caso el circuito emisor (en la cajita blanca) se conecta en paralelo con el timbre



Se conectan los cables azul y negro en paralelo con el timbre mecánico, pues el cable blanco, como ya hemos dicho, es la antena exterior  siendo el rango  de hasta 200 metros sin obstáculos de por medio   y una vez colocada la carcasa, no se ve nada en el exterior

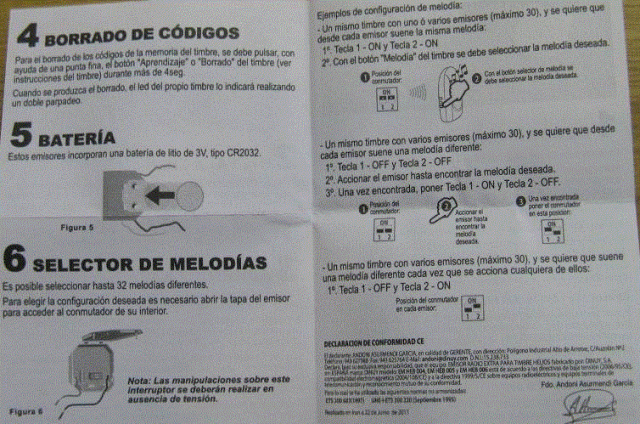

En la siguiente imagen podemos ver como es el proceso de borrado de códigos  o la selección de melodías   a nuestro gusto.

Y por cierto aunque hablamos de porteros automaticos ( antiguos o modernos ) , también se puede conectar a cualquier  videoporteros   ( por ejemplo al Godman)



El siguiente y último paso es poner pilas  al HEB B01 y ponerlo en marcha (botón ON). Viene configurado de fábrica para que reconozca al HEB 004. Para comprobarlo, se baja a la puerta y se aprieta la tecla de llamada, hasta que el HEB B01 reaccione. Si no es así, hay que configurarlo de una manera muy sencilla descrita en el manual de instrucciones. Se puede ajustar el volumen y el tipo de melodía (hasta un total de 32).

Cuando llaman y suena el de la cocina, éste recibe la señal y suena (una entre 32 melodías) a su vez con un sonido FUERTE, a la vez que se enciende el piloto (LED) verde.   El interruptor lateral sirve para seleccionar pilotosonido, o ambos.





El botoncito negro sirve para seleccionar una de las 32 melodías diferentes que almacena y  e el botoncito embutido que está a su lado se pincha con un clip para emparejarlo con el emisor de forma similar a como se hace con los teléfonos digitales de tecnología DECT.

Si conectamos el receptor a un vatímetro para que veáis el consumo es razonablemente bajo consumiendo en torno a unos 1,07 W aproximadamente, lo que supone tan sólo unos céntimos de euro al mes  no siendo por tanto demasiado costoso energéticamente  hablando



Por cierto, el transmisor y receptor extra  para timbre , si no lo encuentra en su tienda minorista también se puede localizar en Amazon  en el siguinte link para el emisor y en este otro para el receptor ( ambos hay que comprarlos por separado)
