Sistema de detección de carril con opencv


Kemal Ficici     nos demuestra  con su proyecto escrito en  python,  que por cierto  ha publicado con su código completo en  github,   como es posible usando la librería  OpenCv    construir un detector de carril   que  incluso  maneja carriles con  curvas.

A pesar del gran avance , sin embargo el autor  reconoce  que la salida de su sistema  todavía se ve afectada por sombras y drásticos cambios en la textura de la carretera  lo cual invalida en gran parte su resultado ,  lo cual  le hace  pensar en futuras actualizaciones de su proyecto  haciendo  uso de técnicas de aprendizaje automático para llegar a desarrollar un sistema de detección de vehículo e increíblemente robusto carril.

En el siguiente video podemos ver el resultado de su trabajo:

En cualquier escenario de conducción, las líneas de carril son un componente esencial de lo que indica el flujo de tráfico y donde se debe conducir un vehículo  así  que también es un buen punto de partida en el desarrollo de  niveles de automatismos de ayuda a la conducción ( Sistemas ADAS).
En un proyecto anterior de detección de carril  Kemal  había implementado un sistema de detección de carril  que funcionaba decentemente en perfectas condiciones, sin embargo no detectaba curvas carriles con precisión y no era robusta a obstrucciones y sombras, de modo que  esta nueva versión mejora su   primera propuesta puesto que ha implementado  detección de lineas  curvas en los carriles , de modo que   funciona mucho mejor y es más robusto para entornos exigentes.

El sistema de detección de carril ha sido  escrito en Python usando la librería OpenCV y ha seguido resumidamente las siguientes etapas en el  procesamiento de imagen:

  • Corrección de distorsión
  • Deformación de la perspectiva
  • Filtro de Sobel
  • Detección de picos del histograma
  • Búsqueda de ventana deslizante
  • Ajuste de curvas
  • Superposición de carril detectado
  • Aplicar el resultado a  la salida  al vídeo

Respecto al hardware utililizado :

  • Nvidia Jetson TX2×1
  • Raspberry Pi 3 Model B×1





Corrección de distorsión

Las  lentes de las cámaras distorsionan la luz entrante al  enfocarla en el sensor de la cámara o CCD . Aunque esto es muy útil porque nos permite capturar imágenes de nuestro entorno, a menudo terminan distorsionando la luz ligeramente de forma imprecisa lo cual  puede ofrecernos medidas inexactas en aplicaciones de visión por ordenador . No obstante  fácilmente podemos corregir esta distorsión calibrando la imagen de un objeto conocido ( por ejemplo  tablero de ajedrez asimétrico,)y generando un modelo de distorsión que represente las distorsiones de la lente.

La cámara utilizada en la prueba video  fue utilizada para tomar 20 imágenes de un tablero de ajedrez, que fueron utilizados para generar el modelo de distorsión.El autor comenzó por convertir la imagen a escala de grises y  entonces aplico la  función cv2.findChessboardCorners .Como sabemos que este tablero de ajedrez es un objeto tridimensional  con líneas rectas exclusivamente podemos aplicar algunas transformaciones a las esquinas detectadas para alinearlos correctamente utilizando cv2.CalibrateCamera()  obteniendo así  los coeficientes de distorsión y la matriz de cámara  de modo que  así  ya estaba calibrada la cámara

Realizado el proceso anterior se puede utilizar  cv2.undistort()  para corregir el resto de sus datos de entrada.

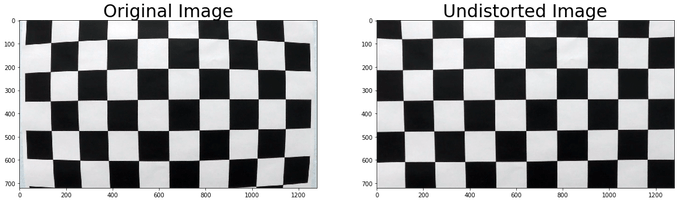

Como demostración en la imagen se puede ver la diferencia entre la imagen original del tablero de ajedrez y la imagen corregida a continuación:

ajedrez

Aquí está el código exacto que usó el autor para esto:

def undistort_img():
    # Prepare object points 0,0,0 ... 8,5,0
    obj_pts = np.zeros((6*9,3), np.float32)
    obj_pts[:,:2] = np.mgrid[0:9, 0:6].T.reshape(-1,2)
    # Stores all object points & img points from all images
    objpoints = []
    imgpoints = []
    # Get directory for all calibration images
    images = glob.glob('camera_cal/*.jpg')
    for indx, fname in enumerate(images):
        img = cv2.imread(fname)
        gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
        ret, corners = cv2.findChessboardCorners(gray, (9,6), None)
        if ret == True:
            objpoints.append(obj_pts)
            imgpoints.append(corners)
    # Test undistortion on img
    img_size = (img.shape[1], img.shape[0])
    # Calibrate camera
    ret, mtx, dist, rvecs, tvecs = cv2.calibrateCamera(objpoints, imgpoints, img_size, None,None)
    dst = cv2.undistort(img, mtx, dist, None, mtx)
    # Save camera calibration for later use
    dist_pickle = {}
    dist_pickle['mtx'] = mtx
    dist_pickle['dist'] = dist
    pickle.dump( dist_pickle, open('camera_cal/cal_pickle.p', 'wb') )
def undistort(img, cal_dir='camera_cal/cal_pickle.p'):
    #cv2.imwrite('camera_cal/test_cal.jpg', dst)
    with open(cal_dir, mode='rb') as f:
        file = pickle.load(f)    mtx = file['mtx']
    dist = file['dist']
    dst = cv2.undistort(img, mtx, dist, None, mtx)
    return dst
undistort_img()
img = cv2.imread('camera_cal/calibration1.jpg')
dst = undistort(img) # Undistorted image

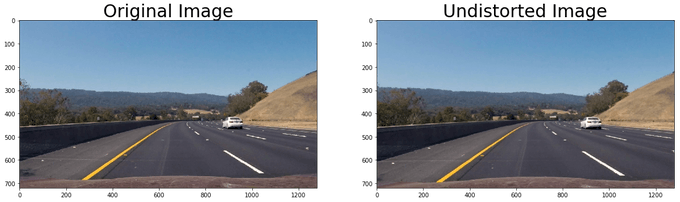

Y ahora podemos ver  la corrección de distorsión aplicada a una imagen de la carretera.


Solo se puede notar  diferencias leves, pero esto como veremos puede tener un impacto enorme en el tratamiento de la imagen.

Deformación de la perspectiva

La detección de carriles con trazados curvas  en espacios de la cámara espacio no es uan tarea  fácil asi que la idea es  conseguir una vista de pájaro de las pistas , lo cual se e puede hacer aplicando una transformación de perspectiva en la imagen. Aquí es lo que parece:

carril

Como vemos nos es nada espectacular debido a que el carril esta sobre una superficie plana en 2D, asi  que podemos encajar un polinomio que puede representar fielmente el carril en el espacio del carril

Puede aplicar estas transformaciones a cualquier imagen usando la función cv2.getPerspectiveTransform()  para obtener la matriz de transformación, y  aplicar la función cv2.warpPerspective() a una imagen.

Aquí está el código que uso el autor para ello:

def perspective_warp(img,
                     dst_size=(1280,720),
                     src=np.float32([(0.43,0.65),(0.58,0.65),(0.1,1),(1,1)]),
                     dst=np.float32([(0,0), (1, 0), (0,1), (1,1)])):
    img_size = np.float32([(img.shape[1],img.shape[0])])
    src = src* img_size
    # For destination points, I'm arbitrarily choosing some points to be
    # a nice fit for displaying our warped result
    # again, not exact, but close enough for our purposes
    dst = dst * np.float32(dst_size)
    # Given src and dst points, calculate the perspective transform matrix
    M = cv2.getPerspectiveTransform(src, dst)
    # Warp the image using OpenCV warpPerspective()
    warped = cv2.warpPerspective(img, M, dst_size)
    return warped

Filtro de Sobel

En otras versiones una opción era filtrar las líneas de carril con el color peor sin embargo, esto no siempre es la mejor opción. Si el camino utiliza luz de color concreta en lugar de asfalto, el camino pasa fácilmente a través del filtro de color, y esta la percibirá como una línea de carril blanco, pero  eso no es correcto.

En su lugar, podemos utilizar un método similar al detector de borde, esta vez para filtrar hacia fuera de la carretera. Las líneas de carril suelen tienen un alto contraste en  la carretera, por lo que podemos utilizar esta peculiaridad para nuestro beneficio. La funcion detector de borde  Canny utilizado anteriormente  hace uso de Operador de Sobel , para obtener el gradiente de una función de la imagen. La documentación de OpenCV tiene una fantástica explicación sobre cómo funciona asi que utilizaremos esto para detectar zonas de alto contraste para las marcas de carril filtro e ignorar el resto del camino .

Todavía utilizaremos el espacio de color HLS nuevamente, esta vez para detectar cambios en la saturación y la ligereza. Los operadores de sobel se aplican a estos dos canales, y extraemos el gradiente con respecto al eje x y añadiremos los píxeles que pasan nuestro umbral de degradado a una matriz binaria que representa a los píxeles de nuestra imagen. Aquí está como se ve en cámara espacio y lane

blancoynegro.PNG:

Tenga en cuenta que las partes de la imagen que estaban más lejos de la cámara no conserven su calidad muy bien. Debido a las limitaciones de resolución de la cámara, datos de los objetos más lejos son muy borrosos y ruidosos  pero no necesitamos concentrarnos en la imagen, para que podamos utilizar sólo una parte de esta.

Detección de picos del histograma

Ahora aplicaremos un algoritmo especial llamado Sliding Window Algorithm ( algo asi como algoritmo  Desplazamiento de Ventana )para detectar nuestras líneas de carril. Sin embargo, antes de que lo podemos aplicar, debemos determinar un buen punto de partida para el algoritmo pues este funciona bien si comienza en un lugar donde haya píxeles de lineas  presentes, pero ¿cómo podemos detectar la ubicación de estos píxeles de carril en primer lugar?

Estará recibiendo un histograma de la imagen con respecto al eje X. Cada parte del histograma siguiente muestra píxeles blancos en cada columna de la imagen. Entonces tomamos los picos más altos de cada lado de la imagen, uno para cada línea de carril y tendríamos resulto esta parte

Aquí vemos como  el histograma parece, al lado de la imagen binaria:

histograma

Búsqueda de ventana deslizante

Ahora  necesitamos  utilizar el algoritmo de ventana deslizante para distinguir entre los límites del carril de la izquierda y derecha para que podemos caber dos curvas diferentes que representan los límites del carril.

El algoritmo sí mismo es muy simple. A partir de la posición inicial, la primera ventana mide cuántos píxeles se encuentran dentro de la ventana. Si la cantidad de píxeles alcanza un cierto umbral, desplaza la siguiente ventana a la posición lateral media de los píxeles detectados. Si no se detectan los suficientes píxeles, comienza la siguiente ventana en la misma posición lateral.

Esto continúa hasta que las ventanas alcanzan el otro borde de la imagen .Asimismo los píxeles que corresponden a las ventanas reciben un marcador.

En las imágenes de abajo, los píxeles marcados azules representan el carril derecho, y los rojos representan la izquierda:

lineas

Ajuste de curvas

El resto del proyecto es ya mas fácil. Aplicamos la regresión polinomial para los pixeles rojos y azules individualmente usando np.polyfit() , y entonces el detector se hace  sobre todo

Esto es lo que parecen las curvas:



Superposición de carril detectado

Ya estamos en la parte final del sistema de detección: la interfaz de usuario. Simplemente creamos una superposición que llena en la parte detectada del carril, y luego  finalmente lo aplicamos al vídeo.

Este es el resultado final





!Sin duda un resultado  realmente espectacular que puede servir de partida para proyectos  mas ambiciosos!

Mas información en www.hackster.io
