Como conocer el consumo eléctrico de una forma barata


La potencia consumida , es la potencia capaz de transformar la energía eléctrica en trabajo dado que los diferentes dispositivos eléctricos existentes convierten la energía eléctrica en otras formas de energía(mecánica, lumínica, térmica, química, etc) .Esta potencia se designa con la letra P y se mide en vatios —watt— (W) o kilovatios —kilowatt— (kW). De acuerdo con su expresión, la ley de Ohm y el triángulo de impedancias:

{\displaystyle P=I_{e}\cdot V_{e}\cdot \cos \phi =I_{e}\cdot Z\cdot I_{e}\cos \phi =I_{e}^{2}\cdot Z\cdot \cos \phi =I_{e}^{2}\cdot R\,\!}

Debido a la gran importancia de la potencia eléctrica sobre las características del suministro eléctrico , hay algunos casos en los que puede ser conveniente cambiar la potencia contratada pues en la practica nos limitara o permitirá usar un determinado numero de dispositivos  eléctricos  simultáneamente

En este sentido, deberíamos estudiar  si necesitamos  un aumento o una reducción de la potencia contratada pues según la potencia que tengamos contratada con nuestra compañía suministradora     pagaremos  mas o menos  en nuestra factura mensual en concepto de potencia contratada  ademas de los kw/h que consumamos.

Precisamente para controlar este termino surge.el  Interruptor Controlador de Potencia o llamado también ICP  que corta el suministro  cuando detecta que la instalación eléctrica de la vivienda está haciendo uso de más cantidad de energía de la que tiene contratada obligando a  desconectar  aparatos y volver a subir el interruptor. Tradicionalmente estos dispositivos se instalaban  la derecha del cuadro de distribución de ca sellándose el  acceso a este en un compartimiento aparte, pero actualmente van integrados en los llamados contadores inteligentes , los cuales incluso pueden ser programados para aumentar o reducir la potencia contratada sin tener que cambiar físicamente el dispositivo



Si el limitador sea del modelo que sea  salta continuamente significa que hay menos potencia de la necesaria por lo que habrá que solicitar un aumento  (  y tendremos que pagar un poco mas en concepto de potencia contratada )  pero, si no es así ,y  se quiere ahorrar en las facturas de luz se puede  solicitar una reducción de la potencia contratada , !pero ojo si realmente se ha comprobado que hay más potencia contratada de la que se necesita ! ( por ejemplo instalando en casa  un watimtro como vamos a ver)



Precisamente para concienciarnos  de lo que consumimos en nuestra vivienda en tiempo real  para poder tomar medidas correctoras  o para contratar mayor o menor potencia , existen unos sencillos  comprobadores multifuncionales , que nos pueden aportar esa información instantáneamente  de un modo bastante sencillo y económico , pues el  modelo que vamos a ver KKmoon AC 80-260 V 100A es muy económico  ofreciéndonos en tiempo real la siguiente información:

  • Tensión de entrada de ca de la red de ca en voltios
  • Intensidad  de entrada expresada en amperios
  • Potencia activa expresada en watios
  • Potencia acumulada en Watios/Hora
  • Alarma en caso de sobrepasar un determinado umbral de potencia activa programada previamente



Este modelo con gran pantalla retroiluminada   y persistente (almacena los datos cuando cesa el suministro ) , como vemos se aleja de los anticuados instrumentos de aguja  no solo ofreciendo mas información integrada en un único aparato,pues  también incluye al función de alarma de sobrecarga pudiéndose programar  la  potencia a partir de la cual  dará un aviso visual cuando se superan el valor por defecto.

Este instrumento se controla con un solo pulsador  que esta a la izquierda de la pantalla  permitiendo    controlar la pantalla, energía, límite de alarma activada por defecto de energía de la nueva colocación.

Estos son los tres modos de operación actuando  sobre ese pulsador:

  • RETROILUMINACION:Mediante   una pulsación corta se activa o desactiva la retroiluminación  estando  por defecto encendida. En caso de programar alarma de umbral  solo se enciende  unos instantes
  • RESET;Mediante una pulsación larga de 5 segundos hasta que el numero en el display empiece a parpadear entonces liberar ,pulsar otra vez  y entonces el valor de la energía se borrara y dejara de parpadear ( sino quiere esto vuelva a pulsar por 5 segundos  hasta que el numero deje de parpadear lo que significara que el el valor de energía no se ha borrado  y saldrá del estado de reset
  • PROGRAMACIÓN DEL UMBRAL:Pulsando hasta que aparezca SET CLr  y después liberando  entramos en modo programación del umbral de la alarma. En la pantalla  se visualizara el valor de la alarma y el ultimo dígito parpadeando, entonces si pulsa cambiara el valor ,pero si no se pulsa en tres segundos cambiara al siguiente dígito automáticamente y así sucesivamente. Se finaliza la programación si pulsamos mas de 5 segundos  lo cual automáticamente salvara el umbral  y quedara configurado ese valor.





Instalación

Realmente es bastante sencillo de instalar  ese  dispositivo  kkmon  pues funciona de manera parecida a una pinza amperimetrica y solo necesita que pase por el interior de l a bobina que suministran  SOLO  uno de los cables que alimenta la vivienda  para poder dar las medidas.

En  primer lugar habrá que decidir el lugar   donde ubicarlo , siendo lo mas aconsejable que este cerca del cuadro de distribución de ca pues necesitamos atravesar uno de los cables  de la distribución de  ca  (no importa que sea la fase o el neutro)  por la bobina del instrumento

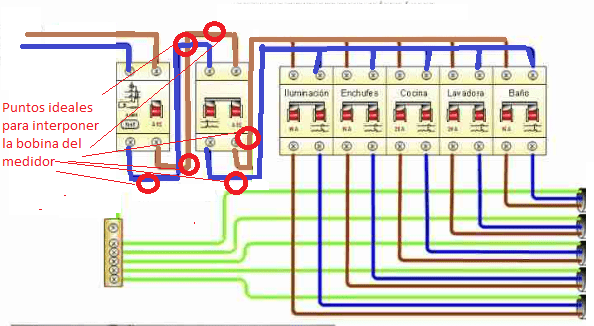

En el esquema de mas abajo de una instalación típica de una vivienda  podemos ver   algunos de los puntos donde podríamos intercalar la bobina ( solo debe pasar  un cable  por la bobina de medición)

Recordamos  que  como hay que soltar el cable en los puntos mencionados ,hacer pasar por el cable la bobina  y volverlo a colocar en su lugar el citado cable , debe extremar las medidas de seguridad  para evitar exposición a la c.a. asi que si no tiene experiencia, rogamos solicite la ayuda de un profesional.

En todo caso ,antes de desconectar algunos de los cables propuestos   en alguno de estos puntos, desconecte el interruptor general  ( en el dibujo es el magnetotérmico  que esta mas a la izquierda)y compruebe con un buscapolos o un multimetro que efectivamente no hay tensión en el cable a desconectar . Hecho este desconecte , intercale la bobina entre el cable  , vuelva a conectar en el original  y ya puede volver a conectar la ca



instalacion

Una vez decido el punto donde intercalar la bobina, soltaremos ,pasaremos el cable  y volveremos a conectar   y luego si estaba protegido con cinta volveremos a cubrir la conexión con este


En el montaje hemos decidido instalar en la vieja caja ict , ya que al contar con contador inteligente el ict esta integrado en este, así que practicaremos un agujero de d 89,6 x 49,6 aprox.   en el frontal de dicha caja



IMG_20180914_191058[1]

Opcionalmente se puede colocar otros elementos  como por ejemplo un cargador usb  para alimentar en un futuro algún dispositivo que envié las mediciones  para  poder ser consultadas remotamente.



IMG_20180914_191050[1]

Ahora ya insertaremos el medidor en el frontal de la caja ict


La iluminación de la pantalla es genial y permite ver en todo momento con claridad.

IMG_20180914_191623[1]

Nos  queda conectar  también el  aparato de medición a la ca , bien a una toma de ca con un enchufe , o bien , ya que estamos en el cuadro de distribución de ca,  a la salida de alguno de los magnetotérmicos de salida  de los circuitos  de la vivienda.

RECODAMOS TENGA MUCHA PRECAUCIÓN A LA HORA DE MANIPULAR LOS CABLES DE CA

IMG_20180914_191708[1]

Probaremos como va antes de atornillar la   tapa a la caja

IMG_20180914_192512[1]

!Trabajo  finalizado!  Con esto concluimo la instalacion del dispositivo

IMG_20180914_192105[1]

Ajustes  finales

Mediante   una pulsación corta  de 5  segundos del pulsador de la izquierda del instrumento se activa o desactiva la retroiluminación  estando  por defecto encendida. En caso de programar alarma de umbral  solo se enciende  unos instantes

Mediante una pulsación larga de 5 segundos del mismo pulsador hasta que el numero en el display empiece a parpadear entonces liberar ,pulsar otra vez  y entonces el valor de la energía se borrara y dejara de parpadear ( sino quiere esto vuelva a pulsar por 5 segundos  hasta que el numero deje de parpadear lo que significara que el el valor de energía no se ha borrado  y saldrá del estado de reset

Pulsando hasta que aparezca SET CLr  y después liberando  entramos en modo programación del umbral de la alarma. En la pantalla  se visualizara el valor de la alarma y el ultimo dígito parpadeando, entonces si pulsa cambiara el valor ,pero si no se pulsa en tres segundos cambiara al siguiente dígito automáticamente y así sucesivamente. Se finaliza la programación si pulsamos mas de 5 segundos  lo cual automáticamente salvara el umbral  y quedara configurado ese valor.





Por cierto, si le interesa este instrumento , se puede comprar en Amzon  por menos de 14€
