¿Porqué están tan de moda las FPGA’s?


Realmente  las FPGA’s  o matriz de puertas programables (del inglés field-programmable gate array) no son un invento reciente  pues fueron inventadas ya hace unos años allá por  el año 1984 por Ross Freeman y Bernard Vonderschmitt, co-fundadores de Xilinx.

Esencialmente internamente están formadas por  una enorme matriz  compuesta  por un gran número de pequeños bloques  formados por puertas lógicas y  biestables síncronos  (de hecho del orden de cientos de miles hasta millones de ellas según el  modelo) y justo en la intersección de esos  hay conmutadores digitales   que  son los que precisamente se  configuran  modificando la   matriz de conexiones  para realizar una determinad tarea tal  y como se haría con un circuito digital

Estos bloques individuales están constituidos por elementos lógicos como puertas AND,OR,NOR   que les permiten adoptar distintas funciones de transferencia.

El inter-conexionado de una FPGA  por tanto esta  cero cuando esta  está sin configurar, de modo que necesitamos  habilitar e puentes de  conexiones  en determinadas partes  y en otras deshabilitarlas , función que hacemos mandándole  una ráfaga de bits ( o bit stream )

Juntos, los distintos bloques, unidos por las conexiones que programamos, hacen que físicamente se constituya un circuito digital, de forma similar a como haríamos en una placa de prototipos (protobard)  con  elementos discretos  por ejemplo de la serie c-mos y con mucho cableado físico   sujeto a errores y poca fiabilidad.

Estos arreglos de matrices con cientos de miles hasta millones   de puertas programables sencillas como AND,OR,NOR   y  biestables , nos dan una gran ventaja a la hora de implementar un circuito lógico pues en vez de invertir en conexiones físicas susceptibles de fallar , es mucho mas eficiente realizarlo  con una FPGA  donde  pueden estar todas estas puertas pero incluidas en un chip pequeño, el cual lo configuraremos  para realizar esas conexiones  programando  las  compuertas para un determinado fin , y cuando ya no sea necesario  es posible reprogramarlo para otro cometido

Como vemos la enorme libertad  en la interjección de dichos bloques confiere a las FPGA una gran flexibilidad y versatilidad que llega hasta tal punto  que incluso  son  capaces de emular microprocesadores  de varios núcleos ( en función del tipo de FPGA)  ,

Hay proyectos de pequeños procesadores que pueden ser configurados en un FPGA. Ejemplos son MicroBlaze y PicoBlaze de Xlinx, Nios y Nios II de Altera, y los procesadores de código abierto LatticeMicro32 y LatticeMicro8.  !Incluso existen proyectos para emular procesadores históricos en FPGA, como el famos procesador del Apollo 11 Guidance Computer que llevo  el hombre a la Luna.

Todo esto pues puede explicar porque se están poniendo de moda pues permiten sobre una misma pastillas realizar diferentes circuitos   que incluso pueden ser actualizados  para mejorar su rendimiento su necesidad de  cambiar el hardware

Un aspecto a destacar  es  dado que su funcionamiento es básicamente cableado permite  velocidades  altisimas de reloj desde Mhz  hasta Ghz, pudiendo hacer procesamiento de señales de alta frecuencia así como construir circuitos muy rápidos por  lo que vemos ninguna de las placas qeu hay en el mercado  como por ejemplo Ardiuino se aproximan a las FPGA’s

Algunos de los principales fabricantes son Xilinx, Altera (comprado por Intel en 2015), MicroSem, Lattice Semiconductor o Atmel, pero  recientemente otros grandes players como Arduino  también han entrado en este lucrativo negocio del hardware  con el modeloMKR Visor  basada en un chip de Intel , el  modelo  Cyclone 10CL016j,



Programación

Los FPGA no se “programan” en el sentido estricto  como estamos familiarizados usando lenguaje como Processing C, C++,  Python,etc  pues  usan   HDL ( Hardware Description Language. ) ,es decir un tipo diferente de lenguaje descriptivo usado también en el diseño de chips y SoC

Para empeorar las cosas una de las claras  desventajas de las FPGA es que estos lenguajes HDL  son especificos  para cada FPGA por lo que  cada fabricante diseña su propia forma de hacer síntesis sobre esta

Los lenguajes HDL tienen una curva de aprendizaje grande debido a que tiene un grado de abstracción muy bajo pues piensese que  describen diseños de circuitos digitales de modo que los fabricantes proporcionan herramientas comerciales para programar sus propios FPGA. Estas herramientas no son gratuitas, o lo son sólo para algunos modelos de FPGA del fabricante y como vemos están unidos a la arquitectura de un único fabricante.

Con el desarrollo de los FPGA han aparecido otros lenguajes que permiten un mayor nivel de abstracción, similar a C, Java, Matlab. ejemplo son System-C, Handel-C, Impulse-C, Forge, entre otros.

Con la evolución en el desarrollo de las FPGA también han aparecido herramientas centradas en la programación gráfica de las FPGA, como LabVIEW FPGA, o el proyecto Open Source IceStudio  desarrollado por Jesús Arroyo Torrens.

Afortunadamente hace unos  años hubo un investigador   proveniente de la docencia llamado   Clifford Wolf que tras un hercúleo trabajo de ingeniería inversa con su proyecto ice storm a lo largo de tres años. que  liberó un modelo de  FPGA de  Lattice Semiconductor (el modelo iCE40 LP/HX 1K/4K/8K, ) publicando en la comunidad Open Hardware  su diseño y método de programación ,  así que  hay buenas noticias sobre esa desventaja que existía de programar  la FPGA’s pues es posible programar algunos modelos con herramientas abiertas

El coste

Como hemos visto , los lenguajes con los que se configuran ka FPGA  dificultaban  su uso ,pero tras la liberación del modelo de Lattice  se camina hacia herramientas abiertas asi  que uno  de os grandes escollos que deben superar el coste   pues e todavía las FPGA’s tienen un costo muy elevado sobre los microcontroladores pues un microcontrolador arduino clónico lo podemos conseguir  por menos de 10 € , y lamentablemente  una FPGA  es imposible conseguirla   por ese precio pero poco a poco esto esta cambiando con placas que vamos a ver a continuación

El  precio de  una FPGA  puede estar en el rango de 20 a 80€  como vemos muchísimo más caro que un Arduino Nano (16Mhz) o un STM32 (160Mhz) que podemos comprar por 1.5€, un Node Mcu ESP8266 (160Mhz + WiFi) que podemos comprar por 3.5€ o incluso, son mucho más caros que una Orange Pi (Quad 800 Mhz + WiFi), que podemos encontrar por unos 20€.

Placa Arduino MKR Vidor 400

El Arduino MKR Vidor 4000 es una nueva clase de desarrollo que combina el alto rendimiento  y flexibilidad de una FPGA con la facilidad de uso del Arduino en un pequeño factor de forma que es el rasgo distintivo de la familia MKR

Esta placa contiene el microcontrolador SAMD21 de Microchip y un Ciclón 10 FPGA ( de INTEL) y cuenta  con 8 MB SDRAM,  2 Mbyte QSPI Flash (1MB para las aplicaciones de usuario), conector Micro HDMi  de alta definiciónI, conector de la cámara MIPI, Wifi  alimentado por el módulo de U-BLOX NINA W102, la clásica interfaz MKR en que todos los pernos están conducido por SAMD21 y FPGA y un conector Mini-PCI Express con hasta 25 pines programables del usuario.

El FPGA contiene elementos de la lógica de 16K, 504Kbit de RAM integrado y multiplicadores de 18 x 18 bits HW 56 para DSP de alta velocidad; Cada pin puede cambiar a más de 150 MHz y puede ser configurado para funciones tales como UARTs, SPI (Q), alta resolución / alta frecuencia PWM, encoder de cuadratura, I2C, I2S, Sigma Delta DAC, etcetera. A bordo de FPGA puede también utilizarse para alta velocidad operaciones de DSP para el procesamiento de audio y video.

El Arduino MKR Vidor 4000 puede ser programado usando el Software de Arduino (IDE),  y ejecutar tanto online como offline

 IceZUM Alhambra

La IceZUM Alhambra incluye una FPGA iCE40 del fabricante Lattice Semiconductor, cuyo diseño y método de programación fue liberado por Clifford Wolf tras un hercúleo trabajo de ingeniería inversa a lo largo de tres años.
La placa de desarrollo IceZUM Alhambra se desarrolló originalmente en BQlabs y ha sido diseñada por Eladio Delgado en colaboración con Juan González, siempre con la idea de que pudiera ser utilizada en educación.

La placa se puede adquirir a través del grupo #FPGA-Wars que conforma la comunidad en torno a esta placa  lanzando tiradas cortas conforme los usuarios se van apuntando. De momento tiene un coste de 65 euros, con una calidad excepcional y todos los controles de calidad gracias al trabajo de Eladio Delgado pero es de suponer que cuando se fabrique a mayor escala podrá bajar el precio.(al ser hardware libre… en principio cualquiera puede lanzarse a su fabricación.) Tambiédsiponen una IceZUM Alhambra “peregrina” que se va enviando de unas personas a otras para que la puedan probar( esto esta en el grupo #FPGA-Wars.)

Para modificar las conexiones internas de una FPGA se utilizan lenguajes de descripción hardware. Para la IceZUM Alhambra dado su carácter libre y abierto se utiliza Verilog, lenguaje de descripción hardware abierto y podríamos decir que estándar hoy en día.

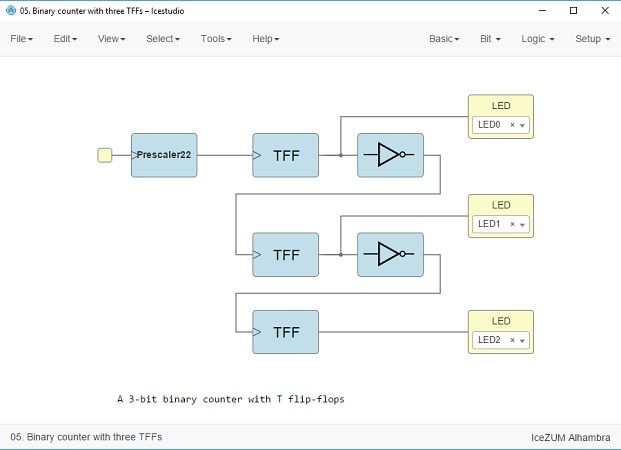

Pero la maravilla que seguro ayudará a que estudiantes puedan entender mejor el diseño de circuitos digitales se llama Icestudio,  creación de Jesús Arroyo y que me atrevo a comparar con lo que ha supuesto Scratch a la programación.

Con Icestudio en vez de utilizar código de descripción hardware diseñamos directamente, gráficamente, el circuito combinacional. Es seguro que con Icestudio se podrá introducir a la electrónica digital a alumnos cada vez más jóvenes.



BQ patrocinó el proyecto conjunto de la IceZUM Alhambra junto con Icestudio y Apio en sus inicios a lo largo de 2016 y ahora el proyecto avanza gracias a sus creadores con el apoyo de la comunidad gracias a su concepto abierto y colaborativo.

Ejemplo

El proyecto IceStorm es un toolkit (formado por IceStorm Tools + Archne-pnr + Yosys) que permite la creación del bitstream necesario para programar un FPGA iCE40 con herramientas open Source.

El trabajo de Clifford se realizó un IceStick, una placa de desarrollo con un FPGA iCE40, por su bajo coste y pequeñas características técnicas, que permitían el trabajo de ingeniería inversa.

el proyecto IceStorm y el Lattice ICE fue el inicio de una revolución en el campo de las FPGA similar a la que empezó Arduino con los procesadores AVR de Atmel, y que ha permitido poner al alcance de los usuarios domésticos pues el resro de FPGA’s requieren inversiones elevadisimas tanto en hw como en sw.

Para terminar , podemos ver un a  ver un  sencillo ejemplo de como configurar (Programar) un FPGA de forma fácil usando Icestudio (HDL) y la ICE40 icestick de lattice, para configurar una alarma de incendios en https://youtu.be/YFQeNDnbNSY
Anuncio publicitario

Cámara trasera con Raspberry PI para coche basada en Android


En efecto  simplemente podemos  usar una Raspberry Pi como retrovisor o cámara trasera  en conjunción con su smartphone o tablet gracias a la aplicación  RearPi.

Esta app disponible en Google Play  gratuita  y sin anuncios se conecta a su Raspberry  Pi a través de SSH y activa bien  una cámara usb  externa  o bien    la  cámara nativa para Raspberry Pi con interfaz CSI  un enlace de mayor ancho de banda que transporta los datos de píxeles de la cámara al procesador.  .

Disponiendo de la Rasberry con una cámara,   basta  con conectarse  a esta via ssh (nombre de IP-Adress/Login y contraseña), iniciar la cámara en el arranque de la aplicación o con el botón «Abrir» y  pulsar  el  modo de pantalla completa  para disponer de la visión trasera desde la app de un modo  muy nítido  . Al continuar el trayecto si ya no se requiere  basta cerrar la cámara con el botón «EXIT» para disponer nuestro smartphone  para reproducir nuestra lista de música favorita o que nos guié a través de alguna app  de navegación

Imagen

Razones para usar una Raspberry Pi como cámara trasera

RearPi es una sencilla aplicación para Android disponible gratuitamente   SIN PUBLICIDAD en en Google Play  que nos va a permitir  visualizar y grabar señales de vídeo transmitidas por una Raspberry Pi o similar   a través de WiFi , por lo que es utilizable para casi todos los coches para transmitir señales  de vídeo procedentes de una cámara frontal  o  de una cámara trasera hacia un terminal Android.

Puede que piense que existen en el mercado soluciones especificas de cámaras traseras para coche  a un precio  similar  a una Raspberry Pi   sobre todo si pensamos en que necesitamos adquirir el hardware especifico que vamos a describir, lo cual  ciertamente podría ser parcialmente cierto , pero  esta afirmación se desmorona si  podemos usar elementos que ya tengamos   pero  sobre todo  , si deseamos  usar  nuestro smartphone o incluso un  terminal obsoleto  que tengamos  para visualizar la señal , lo cual  es un punto a su favor de  esta solución  si lo comparamos con las pequeñísimas o antiestéticas  pantallas de visualización  que  ofrecen los kits de cámaras traseras  (piénsese que  solemos llevar  siempre  un smartphone y además puede usarse para otras usos)

Incluso en otros vehículos (por ejemplo  para las caravanas)  pueden  usarse para ofrecer la visión delantera o trasera por  múltiples pantallas de  forma inalámbrica

Algunas características de esta aplicación:
  • Grabación cámara  (.. 15 min 30 min 45 min)
  • Bucle de grabación (.. 15 min 30 min 45 min)
  • Opción para establecer la calidad de grabación
  • Reproductor multimedia integrado para ver grabaciones
  • Modo de pantalla completa  y sin publicidad
  •  Documentación Integrada

En realidad  como podemos intuir , esta  app  se conecta a su Raspberry Pi ( o  cualquier placa basada en Linux  )  por ssh   mediante   IP-Dirección , login y contraseña mediante WIFI dentro de la misma red , y , una vez conectada se puede  iniciar la cámara en la   aplicación o con el botón «OPEN» ,pudiéndose   cerrar la cámara con el botón «SALIR»

Para utilizar su Frambuesa Pi con RearPi como cámara y esta aplicación  rearPi    tendremos   que seguir unos pocos sencillos   pasos en la Raspberry  PI, pero antes veamos  el hardware necesario

Hardware necesario

¿Qué necesita para obtener una señal de video?

  • Una Raspberry Pi o un dispositivo que ejecute una distribución de Linux con un sistema operativo preinstalado y una trabajando la conexión SSH.
  • Un dongle WiFi como el «Edimax EW-7811»
  • Una cámara USB o cámara web como Logitech C270
  • Un cable de carga micro USB

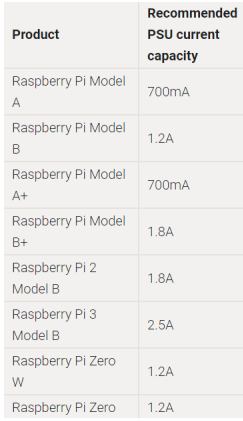

  • Un cargador de coche como el «Anker» PowerDrive2 » Entrada: DC 12 / 24V Salida: 5V / 4.8A 2.4 A por puerto. Por favor, asegúrese de que su Raspberry  se pone suficiente potencia y el voltaje correcto. La salida de su cargador de coche debería tener 5V y la capacidad actual recomendada para su modelo está escrito en la lista siguiente:


Instalación de mjpg streamer

Para que su Raspberry esté lista para transmitir video via tcp/ip a traves de una conexión wifi, debe seguir estos pasos:

1. Abra un terminal por ssh
2. Instale mread streamer con estos comandos (comience con el primero):
 sudo apt-get install libv4l-dev
 sudo apt-get install libjpeg8-dev
 sudo apt-get install subversion
 sudo apt-get install imagemagick
 svn co https://svn.code.sf.net/p/mjpg-streamer/code/
 cd / home / pi / code / mjpg-streamer /
 make USE_LIBV4L2 = true clean all
 sudo make DESTDIR = / usr install
3. !Listo!!

Configurar una dirección IP estática y conexión WiFi

Para asegurarse de que su Raspberry Pi siempre tenga la misma dirección IP, establezca IP estática (para que no tenga problemas al  iniciar la app)

Por ello verifique su interfaz WiFi  con  el comando :ifconfig (buscar la ip asociada a Interfaz WiFi) y una vez seap el  nombre de interfaz WiFi así  , edite las interfaces:

  • sudo nano / etc / network / interfaces
  • Desplazarse hacia abajo a la #WLAN  sección (si no está allí crear uno al final del archivo)
  • Configure su interfaz a IP estática
  • Configure su Raspberry Pi  a una  dirección  fija ,por ejemplo «192.168.43.125» o lo que quiera
  • Escriba el nombre de la zona wifi y contraseña entre comillas  «
  • Salvar el fichero y reiniciar la Raspberry

RearPi

Para empezar a usar  su Raspberrry Pi como cámara IP trasera, una vez seguido el proceso anterior de personalización de la  Pi , es importante que  nuestro smartphone  y la  Raspberry estén en la misma red , para lo cual podemos  automatizar el proceso con la App Automate , tal y como vimos en este post

Muy  resumidamente  la red wifi , se consigue con la función de “hot spot ”  de nuestro teléfono inteligente  la cual permite conectar diferentes dispositivos conectados a nuestra propia red wifi generada desde el  propio terminal   .En caso de Android   vaya a “Configuración –>Más –>Anclaje y punto de acceso portátil” o en versiones de Android superiores a   a la 7 vaya   a  Ajustes (la tuerca ) , busque la opción de  Más y vaya  a  Anclaje de red y zona Wi-Fi  y pulse  Zona Wifi portátil  y áctivelo ( interruptor a la derecha).Una  vez creada la zona wifi podemos  automatizar el proceso con la App Automate buscando   el punto de acceso en el automóvil ( Hotspot ON/OF CAR ) y descargando el flujo

Ahora con  ambos  equipos en red ,conecte la Raspberry Pi con su cargador e Instale la app RearPi desde Google Play

Una vez ejecute la app, abra la «configuración» y configure la «Dirección IP», el «Nombre de inicio de sesión» y la contraseña (std pw = raspberry) y podemos empezar con los ajustes de  la pantalla de inicio ajustable:

  •  Establezca los segundos por cuánto tiempo pantalla de inicio se queda (en la configuración)
  •  Establecer «0» para ninguna pantalla de inicio
  •  Activar la cámara cada inicio

Imagen Imagen

Una vez  realizados los ajustes , pulsaremos  el  botón ABRIR , el cual  se conectará a la Raspberry Pi y activara la cámara  actualizando la señal de vídeo

Si queremos abandonar  esta utilidad  , pulsaremos  el  Botón EXIT, el cual se conectara a la Raspberry Pi y desactivara la cámara, cerrando  aplicación

Un modo muy interesante es el Modo de pantalla completa, qu e opera del siguiente modo:

  •  Toque una vez en el vídeo para obtener modo de pantalla completa
  •  Toque  nuevamente para salir de pantalla completa modo

Imagen

Un truco muy interesante es el Modo de pantalla completa al inicio, que conseguiremos si  establecemos la marca de verificación para ir directamente en el modo de pantalla completa (configuración)  cuando iniciemos la aplicación

Por cierto, también es posible  grabar video  y visionarlo  desde la propia  aplicación.

Imagen

Resumidamente estos son los posos a seguir para crear una cámara trasera  :

  • Establecer un hot spot  para conectar la Pi y su teléfono / tableta.
  • Para transmitir vídeo tiene que instalar streamer MJPG  en Raspberry Pi:.
  • Ejecute   sudo ◦ apt-get install build-essential libjpeg-dev ImageMagick subversión libv4l-dev checkinstall
  • Ejecute  svn co svn: //svn.code.sf.net/p/mjpg-streamer/code/ MJPG-streamer
  • Ejecute cd MJPG-streamer / mjpg-streamer
  • Ejecute  VERSION = $ (sed -n ‘/SOURCE_VERSION/s/^.*»\(.*\)».*$/\1/gp’ REVISIÓN ◦ = $ (CN svnversion | sed «s /.*: //»)
  • Ejecute sudo checkinstall –pkgname = MJPG-streamer –pkgversion = «$ + $ VERSIÓN DE REVISIÓN ~ checkinstall» –default
  • Hacer USE_LIBV4L2 = true ← opcional
  • De a su Raspberry Pi una dirección IP estática (pasos detallados en el manual de PDF en https://alikamouche.files.wordpress.com/2018/03/rearpi_documentation_v1-33.pdf&xid=17259,15700021,15700124,15700149,15700186,15700190,15700201,15700214&usg=ALkJrhiuPbc9sJgGmYqz3h80veN8a7Yx3g).
  •  Conectar con la App a su a Pi (IP / Conexión / PW)

Con  esta solución  no, necesita alguna fuente de radiación lumínica o infrarroja pues  en condiciones de muy baja luminosidad trabaja bien especialmente si usa la cámara nativa.

Por cierto, para probar si esta funcionando el stream de video ,tenemos  el comando raspistill que   sirve para hacer fotografías. Si busca en internet hay proyectos para hacer de forma automatizada varias tomas y hacer un timelapse  de modo  que la ventaja de esta cámara es que la podrá usar como cámara de vigilancia con uno leds infrarojos para iluminar la zona.

Cómo descargar archivos APK desde Google Play store


Puesto que se trata de la plataforma android  nuestros smartphones  basados en Android tienen características de inteligencia adicional que es ofrecida gracias  a las millones de aplicaciones disponibles desde Internet ,y eso  a esta alturas todos los usuarios de Android lo sabemos  ( o lo deberíamos sospechar)  siendo  lo mas  rápido  y seguro optar por descargar estas desde el sirio oficial:  Google Play Store , sobre todo en los tiempos actuales donde cada día surgen nuevas apps con objetivos  poco éticos enmascaradas en inocentes funcionalidades.

La Google Play Store es pues  una de las claves que hace que un terminal  Android sea genialmente eso pues disponer de un móvil o tablet certificados   y una cuenta de google nos permite el acceso a la tienda y con ellos a  infinidad de opciones.

A veces  hay terminales de  bajo coste que no todos traen la tienda de Google de Serie (los chinos suelen dar problemas aquí, pero no son los únicos : por ejemplo los terminales de Amazon ),   o simplemente no  pueden  acceder por problema en el firmware ,actualizaciones erróneas, fallos de red ,etc  , razón por las que puede nos interesase descargar las app en local desde nuestro pc para luego copiarla en una sd  y luego en el terminal desde un explorador de archivos realizar la instalación manualmente desde el propio apk con el instalador de paquetes

apple applications apps cell phone
Photo by Tracy Le Blanc on Pexels.com



¿Por qué no podemos descargar apk de google play store???

Google tiene algunas políticas estrictas que impiden a los usuarios de android que descarguen los  archivos de apk directamente a sus dispositivos para impedir la piratería.Ademas  hay otros asuntos relacionadas como si una aplicación específica que usted quiere está disponible en su país o si  oficialmente es soportados por  un  cierto dispositivo o no o a partir de una determinada version .

Obviamente , ante esta  problemática , existen muchas alternativas de Tiendas de aplicaciones en Internet que  almacena y  permiten descargar apk directamente , pero insistimos el riesgo puede ser viral, así que lo idea seria bajar el fichero apk desde Google play store directamente ¿pero como se pueden saltar restricciones de necesitar la app de Google Play para instalara cualquier app de Google Play en un terminal? Pues es posible y lo vamos  a ver a continuación

¿Cómo anular  restricciones y descargar Apk de Google Play Store?

Descargar archivos apk directamente desde Google play oficialmente no es posible por políticas de google. Sin embargo, hay una alternativa, como cada moneda tiene dos caras. Hay una aplicación llamada «Apk Downloader extensión» que ha hecho posible que sea posibe  descargar el APK desde Google Play Store. Esta aplicación realmente hacer maravillas y de alguna manera se las arregla para tirar desde servidores de la tienda oficial

Creo que esta opción  ofrece muchas ventajas pues .

  • Le da libertad para descargar aplicaciones que no están disponibles en su país.
  • Soporta todos los dispositivos.
  • Puede instalar  Apk desde play store, incluso si no  tiene instalado Google Play  en su dispositivo.

Esta  aplicación puede saltarse todas las restricciones de servicios de Google play y por lo tanto esta aplicación particular puede ser utilizada por ambos tipos de usuarios de android que tienen tienda activada o desactivada.

Extension ApK dowloader

La extensión de Chrome llamada  Apk Downloader  funciona perfectamente con casi todas las aplicaciones disponibles en la Google Play que sean gratuitas , así que si quiere descargar aplicaciones y almacenar su archivo Apk, puede descargar esta aplicación desde la tienda play en primer lugar en su pc   y luego llevarse el archivo al dispositivo donde lo quiera instalar.

Para usar esta extensión   en  su navegador siga estos pasos

  1. Descargue  la extensión desde aqui
  2. Añada la extensión  a Google chrome
  3. Acepte la instalación de esta extensión
  4. Compruebe en la esquina superior derecha de la pantalla justo a la izquierda del icono de búsqueda que hay un icono naranja nuevo.

Ahora una vez instalada la extensión en Google Chrome ,sigue estos pasos para obtener el apk directamente desde Google Play Store.

  1. Ir a Play Store y seleccionar cualquier aplicación que desee descargar.
  2. Copiar la URL ( Ctrl+C)
  3. Pulse el botón de compartir de la esquina superior derecha de la pantalla justo a la izquierda del icono de búsqueda.extension
  4. Seleccione ‘Apk Downloader extensión‘ de las opciones sobre acciones.
  5. Copiar la url de la aplicación  con Ctrl+V en la caja de dialogo
  6. Pulsar Generate Donwload Linkapkdown.PNG
  7. Esperar hasta iniciar la descarga.
  8. El Apk se descargarán automáticamente sin la intervención de los servicios de Google Play.

Para instalar la apk  el archivo APK en su teléfono Android simplemente siga los pasos a continuación:

  1. Coloque el archivo APK en la tarjeta SD o memoria interna de su teléfono (preferiblemente tarjeta SD externa).
  2. Explore la memoria del teléfono / memoria externa y toque el archivo APK.
  3. Haga clic en ‘instalar’
  4.  Espere a que se instale el APK.
  5.  No ejecute la aplicación todavía.
  6. Una vez instalada  y puede abrir la aplicación



Descarga del APK desde otro Navegador

Quizás  si no tiene instalado el navegador Chrome,   la mejor opción para descargar los apks de Google Play sea usar algún servicio de descarga que nos pase el apk directamente de Google Play  como por ejemplo el servicio evozzi.com.

Estos son los pasos a seguir

  1. Ir a Play Store y seleccionar cualquier aplicación que desee descargar.
  2. Copiar la URL ( Ctrl+C)
  3. Ir  a https://apps.evozi.com/apk-downloader/
  4. Pulsr Ctrl+V enla caja para pegar la url desde Google Play
  5. Pulsar Generate Download Linkinstalla.PNG
  6. Solo tenemos que pulsar en el botón verde  y se iniciara la descarga del apk a local
  7. Coloque el archivo APK en la tarjeta SD o memoria interna de su teléfono (preferiblemente tarjeta SD externa).
  8. Explore la memoria del teléfono / memoria externa y toque el archivo APK.
  9. Haga clic en ‘instalar’
  10.  Espere a que se instale el APK.
  11.  No ejecute la aplicación todavía.
  12. Una vez instalada  y puede abrir la aplicación



Por cierto  ,para que ambos  funcionen debe activar la casilla de “Orígenes desconocidos” que encontrarás dentro de los ajustes de  Android y “Seguridad”.







Sencilla cámara trasera basada en Android


Las cámaras de atrás para  vehículos son sin duda una pieza fundamental en materia de seguridad , pues además  de ser muy  útiles para aparcar  se han demostrado  que son muy necesarias para reducir accidentes mientras transmiten una  imagen mas real de la parte atrás del vehículo  sin ángulos muertos  hacia el conductor .

Tal es su utilidad  que desde 2014 se requieren en todos los coches nuevos en los Estados Unidos, aunque  en Europa y Sudamérica aun todavía no es obligatorio, aunque muchos fabricantes incluso en gamas económicas lo incluyen  de serie .

Su su coche no dispone de cámara trasera , se puede hacer un sistema de relativamente bajo costo del mercado con muy poca inversión.

Aunque existen muchísimas  soluciones vamos  a ver tres bastante económicas:

Usar un  smartphone como cámara

En efecto, dado la potencia  y versatilidad de los smartphones actuales , realmente pueden usarse perfectamente estos  como cámaras IP portátiles , eso si ,  siempre que el smartphone que hace cámara y el smartphone que hace de visor  estén en la misma red, para lo cual puede ser muy interesante automatizar el proceso  como vimos en este post

Vamos a ver algunas aplicaciones para  tal cometido:

FreeRear ViewCam

Es una app que contiene publicidad donde el teléfono inteligente actual se utiliza como un monitor cerca del conductor y su «viejo terminal «, sin uso encuentra su lugar «atrás» y utiliza la funcionalidad de la cámara. A través de la aplicación, los dos teléfonos inteligentes están acoplados, la cámara de la «vieja» y el monitor de los «nuevos» teléfonos – que es la cámara trasera.
Como aspecto negativo la cámara de marcha y la función de grabación contiene publicidad  (hay que pagar  una pequeña cuota para anularlo en la versión avanzada).
Una versión Pro con características especiales está previsto para el futuro.

Es importante destacar que  la transmisión del flujo de vídeo consume  batería  fuertemente, en particular la de los teléfonos con cámara. Si desea transmitir un tiempo más largo conecte el teléfono a una fuente de alimentación y / o Apágala después de su uso.

Advertir a los usuarios de termimales SAMSUNG que el desarrollador  desaconseja el uso de dispositivos de Samsung con FreeRearviewCam. Debido a que una aplicación individual de directrices Android cualquier reconexión entre el transmisor y el receptor móvil requiere una nueva validación en el teléfono transmisor., lo cual o significa que el usuario durante cada nuevo uso de la aplicación en el coche debe  dar permiso para enviar :

Esta app utiliza FFmpeg para el procesamiento de vídeo. Se llama a un FFmpeg binario precompilado como proceso externo. Puede encontrar el código fuente utilizado para compilar el FFmpeg través https://www.freerearviewcam.com/ffmpeg

Los pasos para usar esta app son bien sencillos:

  • Descargar e instalar la app  en los dos terminales  desde  Google Play

Captura de pantalla

  • Ambos  terminales deben estar conectados por wifi a la misma red.
  • Pulsar Back Camara  en el terminal que va a hacer de cámara.
  • Pulsar Front Monitor en el terminal que va a hacer de visor :en unos segundos deberíamos ver en el terminal la imagen captada por la cámara.

IP Webcam

Esta app es muy similar la anterior  debiéndose usar  la misma app para ambas funciones : camera o visor.

Tan solo hay una diferencia con la pp anterior  y es el hecho de generar un token desde la cámara , que deberá ser introducida en el visor.

Captura de pantallaCaptura de pantallaCaptura de pantallaCaptura de pantallaCaptura de pantalla

Esta app en realidad no es para coche  pues utiliza el teléfono Android como cámara web, convirtiendo  un teléfono inteligente en  una cámaras de seguridad para el hogar, es decir una cámara de red  que  permite  ver la cámara en cualquier lugar , pero en realidad  puede servir para monitorizar también la vista trasera del coche
Lo que esta claro es que esta app transforma un  antiguos teléfono inteligente en una cámara ip , que puede usarse como  sistema de seguridad para el hogar, vigilando y protegiendo tu casa, cámara para mascotas, monitor de bebé,o cámara de coche

Este es el link en Google Play https://play.google.com/store/apps/details?id=nfo.webcam

Por cierto una app «profesional» similar a las dos anteriores,  y que puede  usarse no solo como cámara de vigilancia sino cámara trasera para coche, es la famosa aplicación de cámara de vigilancia wifi de Alfred Labs (https://play.google.com/store/apps/details?id=com.ivuu)

Otra solución : una cámara IP

Hemos hablado de cámaras wifi con terminales android , pero también existen camaras IP especificas para coche  y que nos van a permitir    visionar en nuestro terminal android la imagen captada por estas de un modo mas funcional y útil que una pantalla especifica.

La cámara opera  a  2.3-2.4ghz, Velocidad de fotogramas de 30 fps; rango de transmisión de 20 pies a 60 pies (hasta 100 pies bajo ninguna otra condición de obstáculo).

Esta camara  IP  es impermeable, a prueba de polvo y a prueba de choques; iluminación mínima del soporte menos de 0.5 señal digital del lux,de modo que usted podría conseguir una imagen clara incluso en la noche.

Es muy fácil de instalar y operar:

  1. Conecte el transmisor wifi y la cámara trasera a la luz de reserva o alimentación de 9V-30V,
  2. Descargue la aplicación «WIFIAV» en su teléfono (dispositivo inteligente) desde Google Play Store
  3. Instale la aplicación gratuita WiFiAV .
  4. Puede utilizar  el nombre predeterminado del dispositivo (WiFiAV) y la contraseña predeterminada (12345678), pero se puede personalizar con un nuevo nombre y contraseña de la manera que se desee.Hay un botón en el transmisor que reiniciará el transmisor a este valor predeterminado en caso de que cambie las cosas y olvide su nueva contraseña
  5. Obtenga una señal de imagen

Esta cámara   tampoco sirve para Samsung J7 S7 S8 pero soporta iPhone, iPad  auqnue no es compatible con la versión del teléfono que está por debajo de 4.0.

La pantalla de la aplicación llena toda la pantalla, pero puedes pellizcarla y arrastrarla para ajustarla a tu gusto. aproximadamente 3/4 de la pantalla para que sea realmente clara y nítida y  como novedad implementa lineas  de referencia.

.Captura de pantalla

El precio es lo único que nos puede disuadir  ; unos 62,99€ en Amazon pues por lo demás no nos  parece una mala opción.

Tercera solución; Rasberry pi con camara

Ya  que hemos hablado de usar un terminal Android o una cámara especifica ¿por que no usar nuestro propio hw?  Pues en efecto se puede gracias a la aplicación RearPi de la que hablaremos en un próximo post.

Como crear una zona wifi en nuestro vehiculo


En los últimos años, gracias a la proliferación de soluciones especificas que usan conectividad inalámbrica  preferentemente por wifi,  se está haciéndose muy  popular el uso de  ‘WiFi en el coche’,  gracias en parte  a que la  mayoría de fabricantes del sector  se han sumado a esta tecnología , como por ejemplo, Opel  con el servicio OnStar que da conexión a hasta 8 dispositivos de forma simultánea conectando con redes 4G, Audi con connect eSIM , Ford con Ford Sync , Volvo,que lo incorpora en sus modelos más recientes, como el XC90, y un largo etcétera   ¿  Ahora bien, cualquiera puede montar WiFi en su coche, sea cual sea el modelo, y sea del año que sea?. Pues en efecto se puede  y a  un  coste cero como vamos a ver a continuación ..



person using white tablet computer displaying location text
Photo by rawpixel.com on Pexels.com

En efecto ciertamente  sin ningún coste (gracias a que no se necesita adquirir hardware especifico)     se puede compartir muestra conexión de datos de nuestro smartphone  por wifi en nuestro vehículo  ,     pues  realmente solo se necesita  tres cosas:

  • Un smartphone  con conexión de datos (3G o 4G).
  • Un sistema operativo   que soporte tethering, es decir la compartición de la conexión de datos 3G o 4G  por medio de una red nueva wifi  ( actualmente  todas las versiones de Android lo soportan)
  • Y por ultimo : un aplicación que automatice la activación de la zona wifi en el terminal



Proceso  de creación

En este ejemplo vamos  a ver como usar la la función de «hot spot »  de nuestro teléfono inteligente o tableta para poder conectar diferentes dispositivos conectados a nuestra propia red wifi generada desde el  propio terminal   y además de un modo automático.
En caso de Android   vaya a «Configuración –>Más –>Anclaje y punto de acceso portátil» o en versiones de Android superiores a   a la 7 vaya   a  Ajustes (la tuerca ) , busque la opción de  Más y vaya  a  Anclaje de red y zona Wi-Fi  y pulse  Zona Wifi portátil  y áctivelo ( interruptor a la derecha).



wifi1

Si no lo ha hecho configure su punto de acceso WiFi con el  nombre  de red que desee o bien use el nombre de red por defecto pues muchos  fabricantes optan por  traerlo pre-configurado con un nombre  predefinido .

En caso de Android 7 no olvide  seleccionar SEGURIDAD al menos nivel WPA2 PSK    estableciendo una contraseña de al menos 8 caracteres  y por supuesto guárdelo.

Obviamente activar  y desactivar  la zona wifi portatil manualmente puede ser un autentico tormento , así que lo ideal es   automatizar  el encendido / apagado de WiFi en el automóvil para por ejemplo  cuando entre  en  su coche y encienda   el equipo de audio  que incluya una conexión bluetooth a  su smartphone  se active automáticamente la  zona wifi ( y haga lo propio al salir)  , lo cual lo podemos conseguir  con una aplicación  gratuita llamada Automate  ( del desarrollador  llamado «llamalab») desde «Google Play Store».

Cartel

Automate en efecto es una app permite automatizar distintas tareas en smartphone o tableta Android  creando  automatismos utilizando diagrama de flujo. cambiando automáticamente los ajustes como el volumen de audio, Bluetooth, GPS, Wi-Fi, NFC, y llevando cabo acciones como el envío de SMS o correo electrónico, copiar archivos a FTP o Google Drive, reproducir música o tomar fotos, basado en su ubicación, hora del día , aplicaciones en activo, nivel de batería o cualquier otro evento desencadenante. Realmente ademas se puede automatizar casi todo pues  incluso apoyan  plug-ins realizados por Tasker y Locale
Los próximos pasos que vamos a ver   se basan por tanto en si se cuenta con conexión  Bluetooth en tu automóvil , la cual va ser la  desencadenante de la acción de activar o desactivar  precisamente la zona wifi

Abra  la app  «Automate» y haga clic en More flows  («Más flujos …»)   y  pulse  el botón Start.


Una vez  hayamos pulsado Start ,si es la primera vez nos pedirá que aceptemos los privilegios de acceso a la red ( pulsar Grant si esta de acuerdo)

Ahora  en Community   nos aparecerá  una serie de secciones: categorías, mis descargas  ,mas votadas, mas nuevas  o mejoras (tarda bastante la primer vez en actualizarse).

Busque  el punto de acceso en el automóvil ( Hotspot ON/OF CAR ) y descargue el flujo

wifi3

Una vez que haya descargado el flujo, vuelva al inicio y haga clic en Hotspot ON/OF CAR .


Ahora instale los permisos y edite el  diagrama de flujo (Flowchart) con el lapiz de la parte superior

wifi5

A continuación, abra «Cuando el dispositivo BT se conectó» (When BT device connectes)  y haga clic en «Elegir dispositivo»

wifi6

Ahora solamente queda seleccionar  entre los dispositivos  vinculados por bluetooth el correspondiente al equipo de audio de  su vehículo  , y , guárdela si quiere comenzar el flujo.

wifi7

A  partir de este momento si el flujo está en funcionamiento, su punto de acceso se encenderá automáticamente   cuando su teléfono esté conectado a su equipo de audio .De forma similar cuando apague el equipo de audio  de  su automóvil, el hot spot se apagará automáticamente   ¿interesante verdad ?

Como construir display gigantes


En efecto podemos construir nosotros mismos nuestros propios displays leds  de la medidas que necesitemos  simplemente con Arduino ;Netduino o  Raspberry Pi y por supuesto  un poco de bricolaje

Un dígito led  en realidad esta formado por  7 segmentos  o mas   y es un componente que se utiliza para la representación de caracteres o números en muchos dispositivos   , debido en gran medida a su simplicidad y bajo coste

Aunque externamente difiere considerablemente de un led típico, internamente están constituidos por una serie de leds con unas determinadas conexiones internas, estratégicamente ubicados de tal forma que forme un número ‘8’.

Cada uno de los segmentos que forman la pantalla están marcados con siete primeras letras del alfabeto (‘a’-‘g’), y se montan de forma que permiten activar cada segmento por separado, consiguiendo formar cualquier dígito numérico

Por ejemplo para representar el numero 15 lo conseguiremos , activando los segmentos B y C del primer dígito  y  los segmentos AF,G C y D  para el segundo dígito



15



Montaje

Ahora que entendemos como funciona un display de 7 segmentos, la idea  es realmente sencilla  pues básicamente  consiste en auto-construirnos  dicho dígito  pensando en los  7 segmentos    de los que lo compone   usando para ellos  7 leds  acoplados a un caja  con    difusores para todos los leds  ¿sencillo verdad ?

Para el montaje  necesitaremos los siguientes elementos:

  • Trozos de cartón
  • Trozos de cartulina
  • 7 LEDs difusa
  • 7 resistencias de 50 ohm
  • Cinta carrocera (usada por los pintores )
  • Pegamento
  • Soporte con Esquema del display
  • Cables
  • Arduino uno
  • Un trozo de papel contacto

Una vez que tengamos el dígito compuesto por 7 los leds lo conectaremos a 7 salidas binarias de Arduino  siguiendo el siguiente esquema de conexiones;

  • PD2  segmento a;
  • PD3 segmento b
  • PD4 segmento c
  • PD5 segmento d
  • PD6 segmento e
  • PD7 segmento f
  • PD8 segmento g

Y para facilitar la gestión del display  también dos pulsadores

  •  PP1
  • PB2

Y finalmente   en la siguiente imagen podemos ver el esquema donde se aprecian claramente las resistencias de 50ohm para los leds   y las de 10 K para los pulsadores



arduino



Según la configuración ya decidida  para gestionar el display solo necesitamos mapear  cada combinación  de segmentos asociado a cada numero que queramos representar  ,  y por medio delos pulsadores incrementamos o decrementamos una unidas representando el siguiente o el anterior digito respectivamente

Como en muchos otros casos ,es de señalar que debemos controlar los rebotes en las pulsaciones para lo cual leeremos varias veces el valor de la entrada hasta asegurarnos que el valor esta estables.



El código arduino es bien sencillo



//definiciones de segmentos con las primeras pines digitales puerto A

const int a = 2;
const int b = 3;
const int c = 4;
const int d = 5;
const int e = 6;
const int f = 7;
const int g = 8;

//Definición de pines de entrada para los pulsadores
const int botonIncremento = 9;
const int botonDecremento = 10;

//valor para controlar los antirrebotes

const int tiempoAntirebote = 10;

//Al encender parece este numero

int cuenta = 0;
int estadoBotonIncremento;
int estadoBotonAnteriorIncremento;
int estadoBotonDecremento;
int estadoBotonAnteriorDecremento;

boolean antirebote(int pin) {
int contador = 0;
boolean estado;
boolean estadoAnterior;

do {
estado = digitalRead(pin);
if(estado != estadoAnterior) {
contador = 0;
estadoAnterior = estado;

}
else {
contador = contador + 1;
}
delay(1);
} while(contador < tiempoAntirebote);

return estado;

}

void actualizarNumero() {
switch(cuenta) {
case 0:     // digito 1
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, HIGH);
digitalWrite(f, HIGH);
digitalWrite(g, LOW);
break;

case 1:// valor 2

digitalWrite(a, LOW);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, LOW);
digitalWrite(e, LOW);
digitalWrite(f, LOW);
digitalWrite(g, LOW);
break;
case 2:
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, LOW);
digitalWrite(d, HIGH);
digitalWrite(e, HIGH);
digitalWrite(f, LOW);
digitalWrite(g, HIGH);
break;
case 3: //digito 3
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, LOW);
digitalWrite(f, LOW);
digitalWrite(g, HIGH);
break;
case 4://digito 4
digitalWrite(a, LOW);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, LOW);
digitalWrite(e, LOW);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
break;
case 5: //digito 5
digitalWrite(a, HIGH);
digitalWrite(b, LOW);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, LOW);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
break;
case 6: //digito 6
digitalWrite(a, HIGH);
digitalWrite(b, LOW);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, HIGH);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
break;
case 7: //digito 7
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, LOW);
digitalWrite(e, LOW);
digitalWrite(f, LOW);
digitalWrite(g, LOW);
break;
case 8: //digito 8
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, HIGH);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
break;
case 9: //digito 9
digitalWrite(a, HIGH);
digitalWrite(b, HIGH);
digitalWrite(c, HIGH);
digitalWrite(d, HIGH);
digitalWrite(e, LOW);
digitalWrite(f, HIGH);
digitalWrite(g, HIGH);
break;
}

}



//programamos lo 7 primeros pines del puerto A como salida

//y los dos primeros del puerto B como entrada
void setup() {
pinMode(a, OUTPUT);
pinMode(b, OUTPUT);
pinMode(c, OUTPUT);
pinMode(d, OUTPUT);
pinMode(e, OUTPUT);
pinMode(f, OUTPUT);
pinMode(g, OUTPUT);
pinMode(botonIncremento, INPUT);
pinMode(botonDecremento, INPUT);
}
void loop() {
estadoBotonIncremento = digitalRead(botonIncremento);
if(estadoBotonIncremento != estadoBotonAnteriorIncremento) {
if(antirebote(botonIncremento)) {
cuenta++;
if(cuenta > 9) {
cuenta = 9;

}
}
}
estadoBotonAnteriorIncremento = estadoBotonIncremento;

estadoBotonDecremento = digitalRead(botonDecremento);

if(estadoBotonDecremento != estadoBotonAnteriorDecremento) {
if(antirebote (botonDecremento)) {
cuenta–;
if(cuenta < 0)

{
cuenta = 0;
}
}
}
estadoBotonAnteriorDecremento = estadoBotonDecremento;

actualizarNumero();
}





Y finalmente en este vídeo del canal  MFH de youtube  podemos ver el montaje en funcionamiento



Mas esferas para el reloj de Xiaomi


En efecto   el famoso Amazfit Fit Bip   esta siendo uno de los relojes inteligentes mas vendidos  gracias a su excelente relación calidad- precio al que nos tiene acostumbrado  Amazon (unos 70€ en Amazon), pues Amazfit  es una submarca de Xiaomi dedicada precisamente a los relojes inteligentes

Este reloj en efecto  cuenta con pantalla táctil capacitiva a color de 3,25 cm (1,28 pulgadas) con Cristal Gorilla Corning ,  resolución HD de 176 x 176 píxeles  que utiliza tecnología de pantalla reflectante  para ahorrar al máximo la batería  estando siendo encendida de modo que es impresionante como se ve la pantalla a la luz solar,  ya que el brillo de la esfera se ajustará automáticamente de acuerdo al entorno,  proporcionando una experiencia ocular mejor y más clara.

A años luz de otros relojes inteligentes  incluso basados en tinta electronica destaca  la duración de la  batería ,pues  con la pantalla siempre encendida puede llegar  aproximadamente unos 25 días si se usa frecuentemente para hacer ejercicio ( pero según el uso puede llegar a durar  en tiempo de espera súper largo, de  45 días. , lo cual es cuerdamente un alivio) .

También cuenta con sistema de posicionamiento de doble núcleo GPS y de bajo consumo de Sony de 28 nm y el sistema Glonass que  pueden registrar con precisión su movimiento diario, kilometraje, altitud, frecuencia de pasos, ritmo y otros datos deportivos profesionales, que  ayudan a analizar y mejorar su nivel deportivo porque ademas integra monitor de ritmo cardíaco gracias a un sensor de frecuencia cardíaca PPG incorporado para  controlar la frecuencia cardíaca en tiempo real mientras hace deporte.

Como la mayoría de los relojes , también ofrece información instantánea de  aplicaciones como Facebook, WeChat, WhatsApp, etc., recordatorio de llamadas (al recibir una llamada o un mensaje  el reloj vibrará así que nunca se perderá ninguna llamada o mensaje importante)

Lo podemos mojar pues cuenta con protección IP68 lo cual lo hace ideal para el día a día( personalmente lo uso en piscina y no me ha dado ningún tipo de problema si bien no es preciso para contar los metros nadados)

Por cierto el reloj por defecto incluye el monitor de actividad , una brujula, temporizador , dos alarmas, pronostico del tiempo , contador de pasos /calorias/km y un monitor de actividad (correr al aire libre,correr sobre cinta ,cominar , ciclismo)



Como   vemos es un estupendo reloj  muy a la altura de relojes mucho mas caros ,pero  en efecto uno de los puntos mas débiles es sin duda alguna las pocas esferas ( watchfaces o  skins)   que vienen por defecto tanto en el propio reloj como  o en la propia aplicación mi Fit de Xiaomi

Afortunadamente  gracias a la aplicación gratuita para Android «Amazfit Bip & Cor WatchFaces »  podemos mejorar el aspecto de los wairtch faces  ,

Esta  aplicación que como es lógico vamos a poder descargar desde el Play Store de Google, donde encontrará todos los relojes catalogados por idiomas, a sólo un clic de distancia para ser descargados. En sólo unos segundos los tendrá listos para flashearlos mediante el Mi Fit  y además, tendrá su esfera favorita del reloj siempre disponible y almacenada en su teléfono, identificable mediante su propia vista previa.Este es elpreoceso completo

  1. El proceso en si no tiene más secreto que descargarse la aplicación  desde Google Play Sores  e instalarla en su terminal
  2. Debemos permitir el acceso al almacenamiento para guardar y pre visualizar el watchface
  3. Abrir el menú de la izquierda.
  4. Escoger una bandera ( seleccionar el idioma para filtrar los skins disponibles por país)
  5. Escoger una pantalla que nos guste para ponerla  como watchafce del relojScreenshot_2018-09-18-23-23-02-481_paolo4c.amazfit.watchfaces[1].png
  6. Pulsar el botón descarga ( botón rojo  de aproximadamente la mitad de la pantalla sobre la parte de la derecha )                                         Screenshot_2018-09-18-23-23-24-563_paolo4c.amazfit.watchfaces[1].png
  7. Abrir a hora MiFit
  8. Ir a perfil y seleccionar Amazfit Bip                                                            Screenshot_2018-09-18-23-25-23-375_com.xiaomi.hm.health[1]
  9. Ir a Ajustes de apariencia del reloj
  10. Seleccionar la pantalla del Templo Chino  ( fondo en amarillo con hora en negro)                     Screenshot_2018-09-18-23-26-22-911_com.xiaomi.hm.health[1]
  11. Automáticamente al pulsar  sobre el  icono del templo  se sincronizará    en el reloj el watchface  seleccionado con anterioridad (obviamente no el del templo chino) . Si  elige algún, otro tomara lógicamente el que desee de los mostrados  que vienen predefinidos





Como crear una cuenta de gmail para su hijo de forma segura de acuerdo con la legalidad


Ahora que su hijo comienza a usar su primer dispositivo Android  o simplemente necesita una cuenta de correo  electrónico robusta  y confiable  la aplicación Family Link de Google puede ayudar a establecer ciertas reglas digitales básicas pues de hecho se puede crear una cuenta de Google para él similar a la suya , y además gestionar sus aplicaciones, supervisar el tiempo que pasa delante de la pantalla o bloquear de forma remota su dispositivo, entre otras opciones.

En el caso de que requiera supervisar la tableta o el terminal  para padres, madres o tutores pueden ejecutar Family Link en dispositivos Android 4.4 (Kit Kat) o versiones posteriores, y en dispositivos iPhone con iOS 9 o versiones posteriores. Sin  embargo para los niños ,estos  pueden ejecutar Family Link en dispositivos Android 7.0 (Nougat) o versiones posteriores aunque . Es posible que los dispositivos con Android 5.0 y 6.0 (Lollipop y Marshmallow) también puedan ejecutar Family Link.

Con esta app  se puede por tanto:

  • Gestionar las aplicaciones que puede utilizar si hijo de  modo que tecibirá una notificación en su dispositivo que le permitira autorizar o bloquear las aplicaciones que su hijo quiere descargar de Google Play Store.
  • Supervisar el tiempo de pantalla limitando el tiempo de uso del dispositivo, definiendo una hora de acostarse y pudiendo comprobar con qué frecuencia usa su hijo sus aplicaciones favoritas.
  • Bloquear el dispositivo de su hijo de forma remota de modo qeu permite bloquear el dispositivo de su hijo u ocultar determinadas aplicaciones cuando sea el momento de jugar, estudiar o dormir.

En el caso de que quiera crear una cuenta de gmail, también puedes crear una cuenta de Google para su hijo menor de 13 años o la edad aplicable en tu país, y gestionarla con Family Link. Con las cuentas de Google, los niños pueden acceder a productos de Google, como la Búsqueda, Chrome ,y  Gmail.

Cuando su hijo cumpla 16 años (o la edad que corresponda según la legislación vigente en tu jurisdicción), podrá decidir si quiere cambiar a una cuenta de Google normal. Antes de esa fecha, el padre, la madre o el tutor recibirán un correo electrónico en el que se les notificará que su hijo podrá hacerse cargo de su cuenta el día de su cumpleaños, por lo que ya no podrán seguir gestionándola. El día que cumpla 16 años, el niño podrá elegir si quiere gestionar su propia cuenta de Google o dejar que su padre, madre o tutor sigan haciéndolo.

Pasos para crear una cuenta de gmail para su hijo

Esta es la url  para crear una nueva cuenta de gmail https://accounts.google.com/signup/v2/webcreateaccount?hl=es-419&flowName=GlifWebSignIn&flowEntry=SignUp

A continuación no saldrá el formulario  para que ingresemos el nombre de la nueva cuenta  y su contraseña


Rellenados esos campos, si la cuenta no existe aun en los servidores de g-mail  , nos permitirá  dar  a «siguiente» para continuar con el proceso, ,   donde ahora nos pedirá un teléfono (opcional) , la fecha real de nacimiento  y el genero ( opcional)

Creo que en este caso deberíamos ser honestos  y contestar con la fecha real

preuebceilla

Ahora , una vez detectada la edad del menor precisamente nos saltara la vinculación a otra cuenta de gmail de su tutor.

vincular

Una vez pulsemos siguiente   tendremos que introducir nuestra cuenta de correo  vinculada a la cuenta de google ( es decir nuestra cuenta de gmail)

A continuación nos pedirá la clave  de nuestra cuenta de google y si es correcta  ya nos aparecerá información sobre la gestión de la cuenta:


Le daremos a siguiente, y  nos aparecerá el consentimiento de unir la cuenta del menor a la cuenta el grupo familiar

unira

Como administrador de un grupo familiar en Google, sera el único miembro que puede realizar acciones como las siguientes:

  • Agregar o quitar miembros del grupo familiar
  • Borras el grupo familiar
  • Suscríbirse a los servicios familiares de Google o cancelar la suscripción

Ahora  simplemente daremos Aceptar y  hecho esto  nos repetirá la información para que lo verifiquemos que todo es correcto:


Ahora viene el tema  problemático  de la cuenta


Ahora  nos da el texto legal explicando el  consentimiento parental de aviso de divulgación de Family Link para padres

Estas son las primerlas lineas:

divulgacion

Es interesante  marcar  en un principio las condiciones mas restrictivas , es decir:

  • No guardar el «Historial de búsqueda» de YouTube de mi hijo en su cuenta de Google
  • No guardar el «Historial de reproducciones» de YouTube de mi hijo en su cuenta de Google
  • No guardar la «Actividad web y de aplicaciones» de mi hijo en su cuenta de Google


Una vez cumplimentado viene el aspecto mas delicado,pues si quiere crear una cuenta de Google para su hijo, debemos dar el consentimiento parental, mediante una tarjeta de crédito ( Y NO HAY MODO DE SALTARSE ESTE PASO)

Aseguran que no nos cobraran nada pues  la emplearan para generar una autorización temporal en la tarjeta con la que verificaremos que es válida la cual en la mayoría de los casos, las autorizaciones temporales desaparecen de la cuenta en un plazo de 48 horas, es decir es un método por el que quieren asegurarse que somos las personas que decimos ser

Nos pedirá  por tanto una tarjeta  bancaria  (en caso de no tener registrada ninguna)   y  en caso de tenerla registrado  el CVV de la tarjeta

Este código aparece en las tarjetas de crédito, de débito y en las tarjetas prepago cuando se recargan. El CVV se compone de tres dígitos en las tarjetas Visa y MasterCard que aparecen impresos en la banda de la firma, situado en el reverso de la tarjeta.

Por cierto las tarjetas de prepago o   virtuales ( incluso sin saldo) son admitidas  ,

visa

Comprobada la validez de la tarjeta, ya solo queda aceptar


Ya ha terminado el  proceso,  de modo que si va a su correo de gmail podrá comprobar que se ha registrado la cuenta de su hijo correctamente.

Solo una cuestión mas ,para que su hijo pueda comprobar su correo , una vez ingrese la cuenta del menor , gmail le pedirá al responsable de la cuenta de google family que también introduzca  su contraseña y ya podrá ver el menor ver su correo el cual obviamente estará protegido  por google dada la casuistica particular

Mas información en  https://myaccount.google.com/?pli=1&nlr=1

Como conocer el consumo eléctrico de una forma barata


La potencia consumida , es la potencia capaz de transformar la energía eléctrica en trabajo dado que los diferentes dispositivos eléctricos existentes convierten la energía eléctrica en otras formas de energía(mecánica, lumínica, térmica, química, etc) .Esta potencia se designa con la letra P y se mide en vatios —watt— (W) o kilovatios —kilowatt— (kW). De acuerdo con su expresión, la ley de Ohm y el triángulo de impedancias:

{\displaystyle P=I_{e}\cdot V_{e}\cdot \cos \phi =I_{e}\cdot Z\cdot I_{e}\cos \phi =I_{e}^{2}\cdot Z\cdot \cos \phi =I_{e}^{2}\cdot R\,\!}

Debido a la gran importancia de la potencia eléctrica sobre las características del suministro eléctrico , hay algunos casos en los que puede ser conveniente cambiar la potencia contratada pues en la practica nos limitara o permitirá usar un determinado numero de dispositivos  eléctricos  simultáneamente

En este sentido, deberíamos estudiar  si necesitamos  un aumento o una reducción de la potencia contratada pues según la potencia que tengamos contratada con nuestra compañía suministradora     pagaremos  mas o menos  en nuestra factura mensual en concepto de potencia contratada  ademas de los kw/h que consumamos.

Precisamente para controlar este termino surge.el  Interruptor Controlador de Potencia o llamado también ICP  que corta el suministro  cuando detecta que la instalación eléctrica de la vivienda está haciendo uso de más cantidad de energía de la que tiene contratada obligando a  desconectar  aparatos y volver a subir el interruptor. Tradicionalmente estos dispositivos se instalaban  la derecha del cuadro de distribución de ca sellándose el  acceso a este en un compartimiento aparte, pero actualmente van integrados en los llamados contadores inteligentes , los cuales incluso pueden ser programados para aumentar o reducir la potencia contratada sin tener que cambiar físicamente el dispositivo



Si el limitador sea del modelo que sea  salta continuamente significa que hay menos potencia de la necesaria por lo que habrá que solicitar un aumento  (  y tendremos que pagar un poco mas en concepto de potencia contratada )  pero, si no es así ,y  se quiere ahorrar en las facturas de luz se puede  solicitar una reducción de la potencia contratada , !pero ojo si realmente se ha comprobado que hay más potencia contratada de la que se necesita ! ( por ejemplo instalando en casa  un watimtro como vamos a ver)



Precisamente para concienciarnos  de lo que consumimos en nuestra vivienda en tiempo real  para poder tomar medidas correctoras  o para contratar mayor o menor potencia , existen unos sencillos  comprobadores multifuncionales , que nos pueden aportar esa información instantáneamente  de un modo bastante sencillo y económico , pues el  modelo que vamos a ver KKmoon AC 80-260 V 100A es muy económico  ofreciéndonos en tiempo real la siguiente información:

  • Tensión de entrada de ca de la red de ca en voltios
  • Intensidad  de entrada expresada en amperios
  • Potencia activa expresada en watios
  • Potencia acumulada en Watios/Hora
  • Alarma en caso de sobrepasar un determinado umbral de potencia activa programada previamente



Este modelo con gran pantalla retroiluminada   y persistente (almacena los datos cuando cesa el suministro ) , como vemos se aleja de los anticuados instrumentos de aguja  no solo ofreciendo mas información integrada en un único aparato,pues  también incluye al función de alarma de sobrecarga pudiéndose programar  la  potencia a partir de la cual  dará un aviso visual cuando se superan el valor por defecto.

Este instrumento se controla con un solo pulsador  que esta a la izquierda de la pantalla  permitiendo    controlar la pantalla, energía, límite de alarma activada por defecto de energía de la nueva colocación.

Estos son los tres modos de operación actuando  sobre ese pulsador:

  • RETROILUMINACION:Mediante   una pulsación corta se activa o desactiva la retroiluminación  estando  por defecto encendida. En caso de programar alarma de umbral  solo se enciende  unos instantes
  • RESET;Mediante una pulsación larga de 5 segundos hasta que el numero en el display empiece a parpadear entonces liberar ,pulsar otra vez  y entonces el valor de la energía se borrara y dejara de parpadear ( sino quiere esto vuelva a pulsar por 5 segundos  hasta que el numero deje de parpadear lo que significara que el el valor de energía no se ha borrado  y saldrá del estado de reset
  • PROGRAMACIÓN DEL UMBRAL:Pulsando hasta que aparezca SET CLr  y después liberando  entramos en modo programación del umbral de la alarma. En la pantalla  se visualizara el valor de la alarma y el ultimo dígito parpadeando, entonces si pulsa cambiara el valor ,pero si no se pulsa en tres segundos cambiara al siguiente dígito automáticamente y así sucesivamente. Se finaliza la programación si pulsamos mas de 5 segundos  lo cual automáticamente salvara el umbral  y quedara configurado ese valor.





Instalación

Realmente es bastante sencillo de instalar  ese  dispositivo  kkmon  pues funciona de manera parecida a una pinza amperimetrica y solo necesita que pase por el interior de l a bobina que suministran  SOLO  uno de los cables que alimenta la vivienda  para poder dar las medidas.

En  primer lugar habrá que decidir el lugar   donde ubicarlo , siendo lo mas aconsejable que este cerca del cuadro de distribución de ca pues necesitamos atravesar uno de los cables  de la distribución de  ca  (no importa que sea la fase o el neutro)  por la bobina del instrumento

En el esquema de mas abajo de una instalación típica de una vivienda  podemos ver   algunos de los puntos donde podríamos intercalar la bobina ( solo debe pasar  un cable  por la bobina de medición)

Recordamos  que  como hay que soltar el cable en los puntos mencionados ,hacer pasar por el cable la bobina  y volverlo a colocar en su lugar el citado cable , debe extremar las medidas de seguridad  para evitar exposición a la c.a. asi que si no tiene experiencia, rogamos solicite la ayuda de un profesional.

En todo caso ,antes de desconectar algunos de los cables propuestos   en alguno de estos puntos, desconecte el interruptor general  ( en el dibujo es el magnetotérmico  que esta mas a la izquierda)y compruebe con un buscapolos o un multimetro que efectivamente no hay tensión en el cable a desconectar . Hecho este desconecte , intercale la bobina entre el cable  , vuelva a conectar en el original  y ya puede volver a conectar la ca



instalacion

Una vez decido el punto donde intercalar la bobina, soltaremos ,pasaremos el cable  y volveremos a conectar   y luego si estaba protegido con cinta volveremos a cubrir la conexión con este


En el montaje hemos decidido instalar en la vieja caja ict , ya que al contar con contador inteligente el ict esta integrado en este, así que practicaremos un agujero de d 89,6 x 49,6 aprox.   en el frontal de dicha caja



IMG_20180914_191058[1]

Opcionalmente se puede colocar otros elementos  como por ejemplo un cargador usb  para alimentar en un futuro algún dispositivo que envié las mediciones  para  poder ser consultadas remotamente.



IMG_20180914_191050[1]

Ahora ya insertaremos el medidor en el frontal de la caja ict


La iluminación de la pantalla es genial y permite ver en todo momento con claridad.

IMG_20180914_191623[1]

Nos  queda conectar  también el  aparato de medición a la ca , bien a una toma de ca con un enchufe , o bien , ya que estamos en el cuadro de distribución de ca,  a la salida de alguno de los magnetotérmicos de salida  de los circuitos  de la vivienda.

RECODAMOS TENGA MUCHA PRECAUCIÓN A LA HORA DE MANIPULAR LOS CABLES DE CA

IMG_20180914_191708[1]

Probaremos como va antes de atornillar la   tapa a la caja

IMG_20180914_192512[1]

!Trabajo  finalizado!  Con esto concluimo la instalacion del dispositivo

IMG_20180914_192105[1]

Ajustes  finales

Mediante   una pulsación corta  de 5  segundos del pulsador de la izquierda del instrumento se activa o desactiva la retroiluminación  estando  por defecto encendida. En caso de programar alarma de umbral  solo se enciende  unos instantes

Mediante una pulsación larga de 5 segundos del mismo pulsador hasta que el numero en el display empiece a parpadear entonces liberar ,pulsar otra vez  y entonces el valor de la energía se borrara y dejara de parpadear ( sino quiere esto vuelva a pulsar por 5 segundos  hasta que el numero deje de parpadear lo que significara que el el valor de energía no se ha borrado  y saldrá del estado de reset

Pulsando hasta que aparezca SET CLr  y después liberando  entramos en modo programación del umbral de la alarma. En la pantalla  se visualizara el valor de la alarma y el ultimo dígito parpadeando, entonces si pulsa cambiara el valor ,pero si no se pulsa en tres segundos cambiara al siguiente dígito automáticamente y así sucesivamente. Se finaliza la programación si pulsamos mas de 5 segundos  lo cual automáticamente salvara el umbral  y quedara configurado ese valor.





Por cierto, si le interesa este instrumento , se puede comprar en Amzon  por menos de 14€

Interactuar con Netduino via twitter


ThingSpeak™ es un servicio web gratuito muy veterano  y del que hemos  hablado en este blog en numerosas ocasiones   que  permite recopilar y almacenar datos de sensores  conectados a Rasberry Pi, Arduino ,Netduino  entre otros  para enviarlos  hacia  un servicio de datalogger  en la nube.

Asimismo  también sirve para  desarrollar aplicaciones de Internet de las cosas como por ejemplo desencadenar ciertas acciones  ante determinados cambios en las medidas  , tal y como vamos a ver en este caso desencadenando envíos de tweets con  el motivo de la alerta.





bandwidth close up computer connection
Photo by panumas nikhomkhai on Pexels.com



El servicio de web de ThingSpeak es uno de los servicios mas veteranos  en la red proporcionando  aplicaciones que le permiten analizar y visualizar los datos en MATLAB®y luego actuar sobre los cambios en esos  datos desencadenando acciones.

Los datos de los sensores pueden enviarse a ThingSpeak desde  un  Arduino®, Raspberry Pi™, BeagleBone Black  asi como  desde Netduino+  entre otras  plataformas



En este post vamos a intentar  ver  cómo se puede enviar un tweet cuando los datos de punto de rocío superan un umbral  usando dos  aplicaciones  como son ThingTweet y React :

  •  ThingTweet  sirve  para vincular una cuenta Twitter® a su cuenta ThingSpeak. Sus dispositivos pueden enviar alertas a través de Twitter utilizando la API de TweetContol. Por ejemplo, puede hacer que un dispositivo tuitee cuando la temperatura de su invernadero disminuya o cuando las baterías de un dispositivo se estén agotando. Los pasos son sencillos : entraremos c en Link Twitter Account para vincular una cuenta de Twitter a su cuenta ThingSpeak y cuando se le pida que autorice a ThingTweet a usar su cuenta ingresaremos el nombre de usuario y contraseña de Twitter marcando la casilla Recordarme para guardar en caché las credenciales de Twitter en su pc  y por supuesto haciendo clic en Autorizar aplicación
  • React funciona con las aplicaciones ThingHTTP, ThingTweet y MATLAB Analysis para realizar acciones cuando los datos del canal cumplen una determinada condición. Por ejemplo se  puede hacer que una aplicación móvil informe su latitud y longitud a un canal ThingSpeak, de modo que cuando su posición esté dentro de una cierta distancia de su casa,  ThingHTTP encienda las luces de su sala.

Como pasos previos para poder usar ambos servicios  se requiere que ya han realizado estos pasos:

  • Crear una cuenta de  Twitter® .
  • Iniciar sesión a su cuenta de MathWorks®   o la cuenta de ThingSpeak™ , o crear una nueva cuenta de MathWorks .
  • Crear un canal como el canal calculados del   punto de rocío.
  • Leer los datos de estación meteorológica( por ejemplo desde una placa Netduino)  en su canal y calcular el punto de rocío como vimos en el post anterior

Nota : En este  ejemplo vamos a  utilizar una medida   intermedia que es calculada en función de la humedad  y temperatura  , pero lógicamente  los desencadenantes se pueden  lanzar desde medidas sencillas   que no requieran un calculo intermedio .

Vincular  la cuenta de Twitter  a ThingSpeak

Para empezar  tenemos que vincular una cuenta de twitter a  nuestra cuenta de thingspeak . Para ello  puede seguir lo siguintes  pasos:

  1. Validese en su cuenta de ThinSpeak
  2. Ir a aplicaciones(Apps) > ThingTweet.
  3. En la página ThingTweet, haga clic en (enlace de cuenta de Twitter (Link Twitter Account ) para vincular su cuenta de Twitter a tu cuenta de ThingSpeak.
  4. Tiene que autorizar el acceso a su cuenta de twitter desde ThingSpeak
  5. Introduzca su nombre de usuario de Twitter y contraseña y haga clic en Autorizar la aplicación.

  6. En la página de autorización , haga clic en volver a ThingTweet(back to ThingSpeak).   Nos avisara de que su cuenta de Twitter está relacionada con ThingSpeak  devolviendonos  el valor del APIKEY   , el cual por cierto podemos fiorzar a cambiar  gracis  al boton  Regenerate API Key.
  7. Si queremos  deshacer este cambio simplemente pulsaremos sobre el botón  desenlazar cuenta  («Unlink Account»)

Reaccionar al cambio en el punto de rocío

Una vez vinculada   su cuenta de twitter a thingspeak    ya podemos indicar a React que  envie un tweet cada vez que el nivel de punto de rocío supere  un valor va sobre 15ªC , testeando el  canal cada 10 minutos.

Estos son los pasos para hacerlo:

  1. Ir a aplicaciones > react  hacera clic en Reaccionar de nuevo.
  2. Nombre este react por ejemplo como  «Tweet de punto de rocío.»
  3. Defina el tipo numérico.
  4. Ajuste la Frecuencia de la prueba a cada 10 minutos.
  5. Establecer la condición cuando el valor de la humedad en su canal alcanza o supera los 60:
    • Si canal: seleccione el canal de medición de punto de rocío.
    • campo: seleccione 3 (punto de rocío).
    • Para el tipo de condición, seleccione es mayor o igual a.
    • El valor de condición, entre 60 (se refiere a grados Fahrenheit)

    • Ajuste acción en ThingTweet.
    • Entrar en esta cadena en tweet a continuación:
      Turn off that humidifier! It's above 60F
    • Seleccione su cuenta de Twitter con la cuenta de Twitter.
    • En Opciones, elija Ejecutar acción cada vez que la condición se cumple.

    Click Save React.

El tweet se envíara cada vez que el nivel de humedad supere los 15,5ºC o 60 ° F.

Es evidente que esta facilidad de ThingSpeak   ,que sinsisteimo es soportado por un amplio abanico de hardware (como Raspberrry, Arduino o el propio Netduino), tiene una utilidad indudable para infinidad de condiciones  que nos pueden facilitar la vida como por ejemplo  apertura de puertas o ventanas,  temperaturas anómalas , caídas de tensión ,  y un largo etcétera.
