Reciclar un viejo DVD en un potente amplificador de audio 2.1


Cuando se trata de reciclar  de  componentes electrónicos lo cierto es que es mejor respetar al máximo la configuración inicial pues es al fin al cabo el propósito del equipo  y el que normalmente aprovechará su máximo potencial.

En el caso de un equipo irreparable, bien por coste o simplemente por falta de suerte para hacerlo, hay tres elementos valiosos que podemos casi siempre utilizar para nuestros propósitos: la caja , la alimentación de ca  y la fuente de alimentación,  partes que justo usaremos  en este proyecto para implementar un amplificador 2.1 usando estas partes.



IMG_20180829_232535[1]



En efecto,, aunque parezca increíble,  una vez hayamos desmontado la electronica del viejo lector de dvd  respetando, la parte ca  así como  la fuente de alimentación , es  posible  hoy en día construirse por uno mismo un potente amplificador de audio 2.1   por  muy poco dinero (12€)  ,  con la ventaja de que incluso gran parte de la electrónica ya estará montada y probada, de modo que  sólo necesitaremos hacer las conexiones de  alimentación,   así como cablear los conectores de entrada /salida y ya tendremos el amplificador listo.

En esta ocasión ,vamos a ver un amplificador 2.1  de la que hablamos en otro post   que cuesta unos 12€ en Amazon   en el que que básicamente   solo hay que alimentar  con  corriente continua DC entre  12-24 V   con una fuente conmutada y  conectar tanto la entrada de audio como las tres salidas a sendos altavoces.

La potencia de salida de los canales  izquierda y derecha es 50WX2 (max) y la salida de subwoofer de 100 w (max), la eficiencia puede llegar por encima de 90%.

Los canales izquierdo y derecho de rango completo, con 24 v tensión de alimentación pueden  conducir altavoces de 3-16 ohmios (es decir  una gama muy amplia) y en el caso del  subwoofer si se alimenta el montaje con 24 v  puede conducir un subwoofer, único de  impedancia  entre 2-16 ohm  teniendo en cuenta que a menor impedancia de los altavoces podremos conseguir una mayor potencia de salida.

Las características de este modulo son:

  •  Tensión de alimentación: DC  12-24 V
  • Chip: TPA3116 *
  • Tipo 2 Cadena de 3: Channels (canal derecha, canal derecha, subwoofer)
  • Potencia de salida: 50 *1 *2 RMS subwoofer    sobre  8 ohmios
  • Gama respuesta en frecuencia: 14-100 KHz
  • SNR 100dB de frecuencia: conmutación: 1,2 MHz
  • Tamaño PCB  100 cm *70 *%2F 30 mm **3,94 2,75 1,18in (la + W H)
    1 *2,1 canales bordo de amplificador de audio

Es interesante destacar que para alimentar este amplificador debemos usar un fuente conmutada entre 12 y 24V DC  de unos 18Amp   dada la gran intensidad necesaria,  pues sería mucho mas costoso, voluminoso e ineficiente  cubrir la alimentación con una fuente  convencional  regulada basada  en el clásico transformador con el puente de diodos , gran condensador  y el circuito   de regulación.




El amplificador de audio

Un amplificador 2.1 que podemos comprar ya montada   se  basa  en usar dos  CI:

  •  Un TPA3116D2 en modo maestro 400 kHz, BTL, ganancia si 20 dB, límite de potencia no implementado.
  • Un TPA3116D2 en Esclavo, ganancia del modo PBTL de 20 dB. Las entradas están conectadas para entradas diferenciales.

Es decir usamos dos CI   TPA3116D2 , uno para componer la salida stereo de 50+50W     para dos canales de audio  y un segundo  en configuración mono  para entregar un tope de potencia de 100W

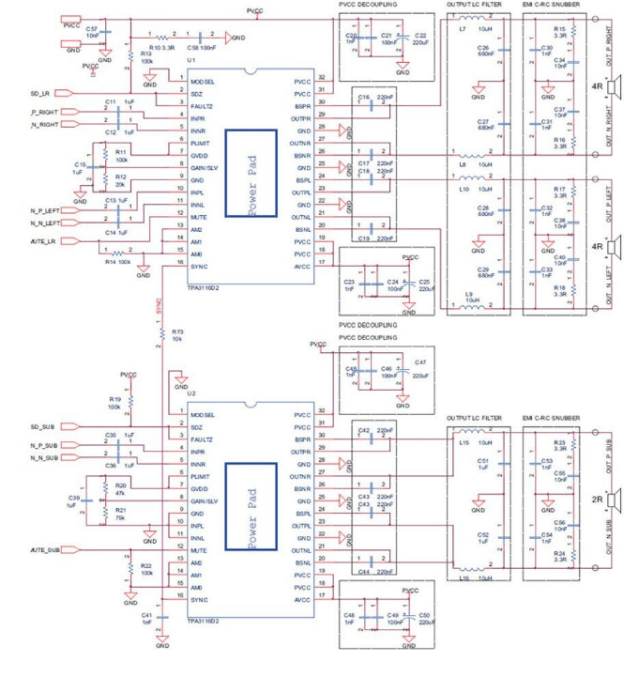

El esquema del montaje como vimos es el siguiente:


El  condensador de filtro principal es 4700 uf 35 v, pero para la amplificación de potencia al usar un chip de limitación, este amplificador puede aceptar sólo desde 12v hasta 24 v DC de alimentación y así  el condensador  trabajará en buenas condiciones por lo que no conviene sobrepasar precisamente los 24V DC.

Alimentación del circuito

En cuanto los requisitos de suministro de energía para el TPA3116D2, consisten en un suministro de mayor voltaje para alimentar la salida  etapa del amplificador de altavoz por los que hay arios reguladores están incluidos en el TPA3116D2 para generar voltajes necesarios para el circuito interno de la ruta de audio. La fuente de alta tensión, entre 4.5 V y 26 V, suministra la circuitería analógica (AVCC) y la potencia etapa (PVCC). El suministro de AVCC alimenta LDO interno, incluido GVDD. Precisamente esta salida LDO está conectada a pines externos para fines de filtrado, pero no deben conectarse a circuitos externos. (la salida de GVDD LDO  ha sido dimensionado para proporcionar la corriente necesaria para las funciones internas pero no para la carga externa)

Dada las características  de estos CI  ,por tanto podemos alimentarlos  con batería 12 o 24V   o bien una fuente conmutada de 12-24V de al menos 15 Amp ( con un consumo  máximo típico 7.5 Amp).

A la hora de hacer las  conexiones, solo necesitamos conectar la alimentación externa de 19V  de 6Amp    mayor o igual que 120W,   bien por el jack de 5.5mm -2.1(2.5) con masa al negativo), o bien a la ficha de conexiones que hay justo al lado del conector de alimentación (mucho cuidado con equivocarse  de polaridad).

Una buena solución es optar por una fuente reciclada de alimentación de algun  ordenador portatil de 120W recomendando que al menos sea de 20VDC.



EL montaje

La conexiones del circuito no pueden ser mas simples  ya que la placa en si mismo ya integra los controles individuales de los tres amplificadores  de forma individualizada .Los conectores de los altavoces simplemente los conectaremos a las salidas en  la regleta marcada como BASS, OUTL  y OUTR  .


Aunque pueda parecer poco relevante , también aquí se debe respetar escrupulosamente la polaridad de las conexiones a los altavoces pues si uno se equivoca   los altavoces funcionaran en contra-fase  reduciéndose así la potencia de salida total.

IMG_20180829_192255[1]

Para evitar que se toquen las conexiones de los altavoces lo mejor es colocar jack aéreos pues si conectaremos jacks metálicos estos conectarían la masa al chasis, cosa que debemos evitar pues las salidas de los altavoces como vemos en el esquema son independientes y no comparten la masa  así que recomiendo conectar los jacks aéreos , en este caso del tipo RCA  que  pillamos por atrás con los embellecedores de plastico.

Personalmente recomiendo estañar los cables de audio hacia las placa  incluso aunque lo vayamos  a fijar a las tres regletas de salida de los altavoces.

Respecto a los tres potenciómetros :

  1. El de la izquierda es el control de volumen estéreo (sólo para el ajuste de los canales izquierdo y derecho)
  2. El central es el control de volumen del Subwoofer
  3. El control de volumen derecho es global (para 3 canales de ajuste)

entradas

Una solución sencilla es fijar la placa a una tabla de madera  de aproximadamente las dimensiones de la placa del amplificador y pegar esta a la caja de aluminio

IMG_20180829_192255[1]

Respecto la entrada de audio es estereo bien por un jack de 3 1/2″ stereo  o bien con un conector   macho  que hay junto al propio jack.



IMG_20180829_192245[1]

Respecto a los tres sendos taladros  para los tres potenciómetros   , normalmente deberían caber en el orificio donde se insertaba el  CD o  DVD ,  por lo que queda es ajustar  los botones de plástico ( entran a presión pero si no se  aprietan simplemente deberemos abrir un poco el eje con un destornillador plano )      y los tornillos  que fijan la placa a la base de madera



Finalmente sólo  nos queda la alimentacion donde unicamente habra que conectar la fuente de ordenador  portatil  (de20V DC) al jack de alimentacion


Como se pude ver, usamos una fuente de 20V de un viejo portatil HP  que conectaremos al jack izquierdo de la pcb  por medio de un nuevo jack.

Por ultimo conectaremos el lado de ca al cableado original del lector de DVD. !y ya esta  todo  , lo cual por cierto podemos complementar con reproductores de mp3, vu-meter digital , etc  aliemntando esta parte con la fuente original del lector de DVD.

IMG_20180829_192305[1]

Finalmente cerraremos la caja , conectaremos el jack de audio de  3 1/2″ a  una salida de audio y  podemos empezar a hacer  las pruebas .

El sonido le sorpendera  si piensa en las reducidas dimensiones de la placa asi como del minimo coste de este

IMG_20180829_192454[1]

Anuncio publicitario

Mini soldador por puntos


En post anteriores  hablábamos en este blog de las posibilidades de los  supercondensadores , los cuales no son ni mas ni menos  que condensadores de mayor capacidad    a partir de  1 Faradio.

A diferencia   de  las baterías  que almacenan energía en una reacción química, y debido a esto, los iones se insertan realmente en la estructura atómica de un electrodo, como en el caso de los condensadores  los iones simplemente “se adhieren” se  puede almacenar energía sin reacciones químicas permitiendo asi que los súpercondensadores se carguen y descarguen mucho más rápido que las baterías y ademas  sin sufrir el desgaste causado por las reacciones químicas  teniendo una durabilidad mucho mayor  al no estar condicionados por los ciclos de carga y descarga

La soldadura  por  puntos  lleva con nosotros unos 40 años, pero a pesar de su antigüedad   sigue  gozando de buena reputación en los nuevos tiempos usándose de forma intensiva  también en aplicaciones de electrónica  donde la soldadura convencional con estaño no es efectiva, como   por ejemplo  a la hora  de conectar baterías entre si con laminas de níquel (por ejemplo las famosas  celdas 18650) ,   entre  sus miles de aplicaciones más.

En esencia la tecnología de la soldadura por  puntos  no es nada compleja , pues  la  configuración típica de un soldador de puntos no ha variado a  lo largo de los años,  consistiendo básicamente en  una fuente de muy baja tensión (entre 3 y 15V) de alta intensidad   conectada a un cabezal para soldar.

Desgraciadamente, a pesar de que no incluye demasiada tecnología, un soldador de puntos es uno de los pocos equipos donde la construcción casera  de este  es mucho  más barata que comprarlo montado,  incluso si se decide a comprarlo en alguno de los famosos  portales chinos, ya que incluso comprándolos  allí , su precios van entre los 200€ en adelante. Si no  estamos dispuestos  a desembolsar esa cantidad otra opción es fabricar un soldador de puntos  nosotros mismos  pues  en la red  se pueden ver  una gran cantidad de diseños de soldadores de puntos basados en viejos transformadores de microondas , a los que  se les elimina el secundario de AT  por medios mecánicos y simplemente se rodea en el interior del entre-hierro  en ese espacio que ha quedado vació de  dos vueltas de cable de gran sección ( al menos de 8 mm).

MiniSoldador de puntos basado en  supercondensador

Construir un soldador de puntos basándose en condensadores  por tanto  es la forma mas habitual de  y fácil de construirlo    a un precio bastante asequible.

Estas configuraciones funcionan  durante  mucho tiempo y normalmente   son  mucho mas optimas y eficientes  que los soldadores basados en transformadores de microondas modificados que como hemos comentado albergan cierto peligro.

La alta temperatura destruye las baterías de litio, por lo que la soldadura  tradicional térmica no es una opción, así que esta configuración  es perfecta  , y justo . es por eso  que hay personas que la llaman “soldadura fría” .

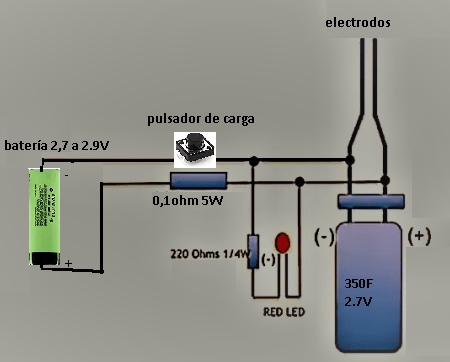

El circuito propuesto,  es bastante sencillo, pues simplemente  se basa en un simple circuito de carga a corriente constante basado en una resistencia   y supercondensador de 350F/2.7V

El circuito es completando con un led con su correspondiente resistencia limitadora para indicar que el condensador esta cargado ,   así como unas puntas   de cobre afiladas  que van conectadas directamente al condensador


Los componente usados para este  montaje , por tanto, son los siguientes:

  • Supercondensador de 350F  de 2.7V. Corriente y voltaje   2.85V  y Corriente máxima máxima: 203A.P puede ser hecho con otros supercondensadores.Es un dispositivo muy importante para poder hacer una  soldadura perfecta.
  • Led rojo
  • Resistencia de 0.1 ohm y 5W
  • Resistencia 220ohm  1/4W
  • Bateria de ion-Li de 2.7 a 2.9V
  • Dos hilos rigidos  de cobre de 1mm de sección o mas para  soportar la alta corriente
  • Barras de cobre: Pueden ser  barras de cobre y latón pero lo ideal es que esten afiladas para transmitor la maxima corriente en el minimo espacio a la hora de la soldadura.

El montaje de estos componentes es bastante sencillo , pudiéndose incluso realizar las conexiones directamente sobre el propio super-condensador

Este circuito al no tener ningún elemento de control   ( como en el circuito propuesto con MOSFET que realizamos en este blog ) requiere  de cierta practica para controlar los tiempos necesarios para realizar la soldadura.

Por supuesto al utilizar el circuito  debe tener la máxima precauciones de seguridad debido a la gran capacidad del condensador, pero sobre  todo , se recomienda  dejar descargado el condensador  cruzando los terminales si no se va  a usar el circuito

El modo de trabajo  es similar  a otros circuitos basados en super-condensadores:

  • Use  una bateria completamente de ion-Li  cargada para cargar el supercondensador
  • Pulse   entre 5 a 10 Minutos  para cargar completamente el supercondensador
  • El led rojo brillara  indicando que la carga del condensador esta alrededor de 2V
  • El led brillara intensamente señal que esta preparado para soldar
  • Use una  fina lamina de niquel para unir las baterias 18650
  • Apriete con fuerza el niquel con los bornes de las baterias
  • Use la  punta del electrodo para realizar la soldadura  de puntos primero tocando  con un extremo  y luego de forma momentánea con el otro
  • Debe liberar el contacto rapidamente

A continuación en el siguiente vídeo podemos ver todos  los  pasos  a la hora de construir este simple pero eficaz mini-soldador de puntos ideal para  soldar  baterías 18650  o incluso otras  operaciones de soldadura  donde se requiera soldar elementos metálicos de poca sección.



Cómo convertir cualquier ordenador en tactil




En el mundo de los ordenadores portátiles con sistemas operativo de sobremesa basados en Windows , a pesar de los esfuerzos de Microsoft, las interfaces del s.o.  no estában pensadas para ser táctiles y por tanto no funcionaban completamente , asi que el usuario   no le quedaba   otra opción  que usar el interfaz gráfico tradicional   gobernado por el clásico ratón ( o incluso  teclado  con las correspondientes atajos de teclas)

No obstante con el tiempo , a pesar de las limitaciones,  Microsoft  ha ido adaptando el GUI , primero  con su interfaz Metro o Modern UI , despues con  Windows Phone 7 intentando unificarlos,  hasta que finalmente en  Windows 10  se ha separado un poco de ese rumbo pudiendo desde el propio s.o. trabajar de  un modo  ( tradicional ) ,  desde el interfaz tácticl o con ambos.

Actualmente ,de hecho,  siguiendo las líneas de diseño de Microsoft, muchos programadores  desarrollan aplicaciones que podrían usarse cómodamente tocando en vez de hacer  click , pero  muchos ordenadores portátiles o de sobremesa  no incluyen una pantalla táctil   asi que es normal que muchos usuarios nos preguntemos si  se puede solucionar el problema sin cambiar de ordenador.

Pues , en efecto es posible  convertir cualquier tipo de pantalla en táctil   de un modo bastante sencillo sin tener que cambiar de ordenador o de pantalla., tanto es asi que existen numerosas soluciones para conseguirlo, aunque entre estas,   hay dos soluciones que destacan respecto a las demás: IRtouch  y Airbar.



IRTOUCH

La solución mas antigua para convertir cualquier pantalla en tactil esta basada en el sistema    IRTOUCH  que cuenta con numerosas patentes y tecnología patentada en el campo de la tecnología táctil infrarroja resultando  un producto  muy  maduro libre  de mantenimiento.

Este accesorio como vemos en la imagen de mas abajo ,  lleva el controlador integrado en la propia carcarsa, siendo completamente transparente  y, segun el modelo , incluso tiene proteccion  contra actos vandalicos  ( por ejemplo para pantallas que tengan que estar a la intemperie).




El problema de esta solución es que hay que adquirirla  de las medidas exactas del  LCD   pues se colocá con una especi de  blecro justo encima el lcd  lo que obliga a tener las dimensiones identicas.

Ademas a parte del precio  algo excesivo, en caso de ordenadores portatiles impide su plegado lo cual ha hecho que esta solucion no se haya popularizado entre el usuario domestico

Puede  encontrar mas informacion en el sitio de fabricante (http://www.irtouch.com)



Airbar

Para dotar a cualquier portátil de la funcionalidad tactil , Neonode  ( una  compañía que opera desde Estocolmo , Suecia, con oficinas en San Sosé , Detroit , Seúl , Tokio , Taipei  )  hace ya  unos años  lanzó Airbar, una barra con un tamaño y aspecto muy  similar al  sensor de movimiento de las Nintendo Wii  que es completamente remoovible y portatail .

Este accesorio con salida  USB   a diferencia de la Nintendo se coloca justo en la parte inferior de la pantalla LCD  con un sistema magnetico ( para poderlo  desmontar facilmente )   . Obviamente no debemos olvidar conectar esta  a uno de los puertos USB laterales .

Segun sus fabricante no hay apenas impacto sobre el consumo de la batería,  y su  precio contenido ( a partir de 53€ para una pantalla de 13″lo hace especialmente interesante para todos los que quieran experimentar con esa opción y no habían podido hacerlo.

Una vez conectado a un conector usb,   si el equipo  cuenta con W10, el modo de usarlo  es el mismo que se ejecutaría sobre un intrefaz tactil nativo «de serie» como  por ejemplo, la Surface de Microsoft  o incluso una tableta Android, es decir, no sólo dar toques sobre icono, sino hacer gestos desde los laterales, ampliar fotografías haciendo el ya clásico gesto de pinza o simplemente hacer scroll.

Los gestos mas comunes aceptados   son : puntear, deslizar, ampliar y rotar.



La tecnología usada por  Airbar  se basa en  una red de haces de luz y se llamó zForce (fuerza cero) : cuando la luz es interrumpida por dedos u objetos, el sistema toma nota de la posición y por lo tanto, es posible utilizar otros objetos además de los dedos, ya que la pantalla responde a cualquier tipo de material  .

Por si fuera poco en  2012, Neonode anunció un nuevo controlador táctil óptico denominado NN1001, desarrollado en cooperación con TI, que rastrea cualquier gesto multitáctil de alta velocidad con cualquier objeto (dedo, dedo enguantado y lápiz pasivo). NN1001 se conecta a cualquier microcontrolador o procesador de aplicaciones con una interfaz SPI de alta velocidad.



Esta barra  es plug&play (simplemente conecte la Air Bar con los imanes incluidos a la parte inferior de su pantalla y enchufe el cable USB) y es compatible  con portátiles con Windows 10 con tamaños de pantalla de 13,3 pulgadas, 14 pulgadas y 15,6 pulgadas



Una fran  diferencia respecto a  los sensores tactiles usados en los smartphone se puede tocar utilizando cualquier objeto: con un dedo seco o  humedo , guantes, pincel, lápiz,etc   debido a que  el dispositivo  genera un campo de luz invisible que detecta cualquier movimiento de forma activa ( como en IrTouch que emplea  infrarrojos) , lo que  quiere decir que, mientras haya movimiento, será captado y transmitido al sistema sin latencia gracias al procesamiento en tiempo real de las señales y su posterior transmision al pc.



Por cierto tambien es compatible con Mac e incluso com Chrome Book ( y por supuesto con windows 10)

Esta disponible para ordenadores con pantallas de las siguintes dimensiones:

Nueva aplicacion de wordpress.com


En efecto hay disponible  una nueva  aplicación de escritorio WordPress.com lo cual a  todo aquella persona   que mantenga un blog, una pagina personal, un sitio web, etc  en wordpress,com   puede serle muy util  pues coloca el gestor de contenidos de  WordPress.com   focalizado  en la edicion de contenidos.

De este modo  usar este programa en vez de la apliacacion web   puede ser muy util  para enfocarse en la  edicion  , creacion y deiseño  del  propio contenido  sin otras pestañas del navegador que nos puedan a distraer o simplemente para mantener sus sitios fácilmente accesibles.

Esta aplicación, que por cierto esta disponible para Windows ,Mac  y Linux   funciona con la misma tecnología que ejecuta WordPress.com  y ademas  es de código abierto , lo que significa  que la aplicación de escritorio de WordPress está licenciada bajo la Licencia pública general de GNU v2 (o posterior) .



business coffee composition computer

Instalación de la aplicación

En un Mac:
  • Descargue la aplicación desde la página de inicio .
  • Abra el archivo DMG descargado. Verá un icono de WordPress.com y un acceso directo a la carpeta Aplicaciones a la derecha.
  • Arrastre el ícono de WordPress.com a la carpeta Aplicaciones.
  • Abra la carpeta Aplicaciones y abra la aplicación WordPress.
  • Si desea mantener la aplicación en su base de acoplamiento, haga clic con el botón derecho en el ícono de la aplicación en el dock mientras se ejecuta la aplicación y seleccione Opciones → Mantener en Dock .
En Windows:

Se necesita Windows 7 o versiones posteriores.

Puede sguir los siguintes pasos:

  • Descargue el instalador de la aplicación desde la página de inicio .
  • Abra el instalador y siga las instrucciones.
  • Una vez que la aplicación está instalada, puede hacer doble clic en el ícono de la aplicación en su escritorio.
  • Si desea que su aplicación esté en su barra de tareas, puede arrastrar el ícono desde el escritorio a su barra de tareas.
wordpress
En Linux:
  • Descargue la aplicación para su sabor de Linux en la página de inicio .
  • Abra el archivo descargado y siga las instrucciones.



Por cierto,  se puede  informar un error en  el rastreador de problemas de GitHub para el proyecto WordPress Desktop , pero antes de informar un error allí,   piden  amablemente que se asegure de que el error sea específico de la aplicación y no del sitio web de WordPress.com. Si se trata de un error en el sitio web de WordPress.com, infórmalo en el rastreador de problemas de GitHub .



Funcionalidades de la aplicacion

Tras descargar la aplicacion , al ejecutar  esta aplicacion nos pedira nuestras credenciales de wordpress , y si todo va bien, deberia de poder entrar en su  consola de administracion  , la cual por cierto es muy similar al nuevo  interfaz de wordpress.com.

Una opcion muy intersante accesible en el menu File es el apartado de Prefrencias , que permite recibir versiones previas de la aplicacion  seleccionando la opcion Beta asi como  recibir notificaciones  y la mas llamativa: !poder  escribir por medio de la voz!


En el siguinte menu de Edit tenemos las tipicas  opciones de edicion  de  cualquier editor de texto , es decir  :Undo,Redo , cut ,copy  paste y select todas ellas accesibles mediante combinaciones de teclas.

El siguinte menu  Windows  coresponde al apartado  : mis  sistios, reader ( lector) , mi perfil , notificaciones o nuevo post

Finalmente esta el menu de ayuda ,donde se puede acceder ademas directamente a los foros  de wordpress.




Una funcionalidad nueva especialmente interesante es recordarnos  con un acceso directo si nos dejamos un post sin publicar ( incluso aparecera cuando nos validemos , lo cual por cierto no hace falta repetir cada vez que entremos  si lo realizamos una sola vez y salvamos esta preferencia).

Por cierto, gracias a quela edicion queda relegado a nuestro equipo  y no a un servicio web , el rendimiento y los tiempos de operacion mejoran espectacularmente  respecto a la herramienta de edicion tradicional web

Poco a poco con las siguientes versiones prometen mejorar ,pero desde luego  esta nueva apliacion  promete hacer la vida mas facil a todos los editores de wordpress.com

Osciloscopio casero para ordenador


Un osciloscopio es un instrumento de prueba electrónico que permite la visualización de señales de tensión que se mostrarán y se registran en este. Gracias a un circuito específico en los osciloscopios tradicionales  se repiten señales de movimiento de izquierda a derecha de forma que se pueden crear formas de onda no repetidas.
Como el lector puede imaginar ,los osciloscopios se utilizan comúnmente para observar la forma exacta de onda de una señal eléctrica. Además de amplitud de la señal, osciloscopios pueden mostrar la distorsión de tiempo entre dos eventos (tales como el ancho de pulso, período o tiempo de subida) y el tiempo relativo de dos señales relacionados.
Hoy en día, los  osciloscopios utilizan  pantalla LCD a color, mostrando muchos mejores gráficos   que los tradicionales   añadiendo además funciones muy diversas  que los hacen muy versátiles .

Desgraciadamente los osciloscopios modernos son instrumentos profesionales de precisión  todavía de alto coste y eso  a pesar de que han irrumpido en el mercado pequeños osciloscopios portátiles  a  un relativo bajo coste  que los hace ideales para reparaciones y aficionados.

Ante esta problemática,  el aficionado se ve obligado  a  utilizar soluciones económicas basadas en ordenadores con circuitos específicos o  soluciones  basadas en el convertidor A/D presente en la tarjeta de sonido de cualquier PC.

De  hecho una propuesta muy interesante podría ser utilizar una tarjeta dongle   de sonido usb  y por ingeniería inversa  modificarla para  convertirla en osciloscopio   como vimos  en este blog.

Otra opción aún más sencilla es simplemente usar un red atenuadora directamente con la entrada de de audio de nuestra tarjeta de sonido.
A continuación  podemos ver una sencilla red atenuadora formada  por dos sencillos resistencias   y una resistencia ajustable para cada cana  para el análisis  de dos canales  analógicos.




Estos son los componentes   para crear nuestro osciloscopio “casero”  usando la entrada de audio de su ordenador Portátil  u ordenador de sobremesa
  •  Dos Resistencias  22K ohmios de 1/4 W
  •  Dos Resistencias de 82K ohmios de 1/4W
  •  Un  Potenciómetro  de 50K Lineal   tipo tandem
  •  Un metro cable estéreo apantallado
  •  Un Jack estéreo de 3,5 mm
  • Tres terminales Tester
Como se puede observar la  resistencia de  22K  sirve como límite de seguridad de tensión en la tarjeta de sonido del ordenador portátil o sobremesa
 El potenciómetro sirve como resistencia de tensión de entrada, de modo que si el voltaje está por encima de 5 voltios, debemos ajustar el potenciómetro necesariamente para evitar que la tarjeta de sonido sea dañado por una entrada excesiva de tensión.
Tal y como comentamos ambos potenciómetros de cada canal para simplificar el circuito se han unido en un ptenciometro Tandem , pero perfectamente pueden ir independientes

El valor de la resistencia de 22K r puede ser aumentada hasta 820K Ohm para el uso de osciloscopio con una entrada de por encima de 5 voltios.

El valor del potenciómetro también   puede  ser aumentado hasta 100K lineal, para el uso de osciloscopio con una entrada de por encima de 5 voltios.



Por último no debe usar  cable apantallado para evitar la inducción alrededor del cable conectando este mediante el jack stereo  a las entradas  de LINE-IN / MIC de su ordenador

IMPORTANTE Para la seguridad de su ordenador portátil, puede utilizar un dongle  tarjeta de sonido USB barata  .

No debe aplicar bajo ningún concepto señales de AC procedentes de transformadores  ni mucho menos tensiones procedentes de suministro de red.

 Aplicaciones PC

Nuestra red atenuadora    es  una primera fase para poder analizar pequeñas señales cambiantes en el tiempo  introduciendo ambas  por el jack de audio stereo , pero aun necesitamos una  pieza de software  para poder procesar dichas señales.

Veamos algunos de los programas para pc más famosos  que podemos usar  en nuestro ordenador para   emular un osciloscopio usando la entrada de audio conectada a la red atenuadora ya comentada:



 ZELSCOPE

Una  de  las  muchas  aplicaciones  que intentan emular un osciloscopio en nuestro pc es  ZELSCOPE, descarga gratuita en www.zelscope.com .Esta aplicación es de prueba de 14 días, pero puede  ser comprada a un precio no mayor de (US $ 9.95).Con esta aplicación se puede ver pruebas de señal de tensión, entre otras señales de cargador de teléfono móvil, cargador portátil, batería, etc mostrando la señal de tensión de cerca a la perfección y sin ruido.

Zelscope cuenta asimismo con un analizador de espectro, y puede exportar los datos en formato WAV, texto o capturas de pantalla.Zelscope es ideal para comprobar equipos de audio y realizar experimentos de electrónica.

A la vez, es una excelente herramienta educativa.Zelscope soporta los siguientes formatos WAV, BMP, EMF, TXT.
zelscope-2

Una peculiaridad es  que representa en dos trazas las señales de la tarjeta de sonido (música, voz, otros sonidos o señales de otros dispositivos).



Existen también bastantes   programas gratuitos  más antiguos que constituyen todo un clásico dentro de este tipo de aplicaciones

BIP Oscilloscope 3.0

Es todo un clásico .  Es un  pequeño programa gratuito  muy ligero que puede funcionar con cualquier ordenador  sin importar demasiado los años  que tenga

BIP Oscilloscope 3.0: bip_scope.zip (150 K).

Ejecútelo. Su micrófono estará conectado a la entrada Mic. Pulse sobre el triángulo verde. Hable delante del micrófono y verás su señal.



Mediante VOLT/DIV puedes cambiar la amplitud de la señal visible. Esto significa Voltios por división, es decir, si lo ponemos a 0,2, cada cuadradito tendrá una altura de 0,2 V.

Mediante TIME/DIV graduamos la base de tiempo, la frecuencia visible.
Si lo graduamos a 2 ms y una señal periódica se desarrolla en 6 cuadritos horizontales, significa que la señal tiene un Período de 12 ms. Haciendo el inverso 1 / 0.012 = 83,3 Hz obtenemos que la señal tiene 83,3 Hz de frecuencia.

 Oscilloscope 2.51

Otro osciloscopio para PC. Oscilloscope 2.51 :Muy bueno. Tiene para dos canales. 20 KHz.

Oscilloscope 2.51 : osc251.zip (89 K).

NOTAS:
1. Este osciloscopio se podría utilizar para una tensión máxima de entrada de 5 voltios.
2. Este osciloscopio tiene un rango de frecuencia de: 20 Hz a 20 kHz (que cumpla con la capacidad de la tarjeta de sonido).

Querido lector si conoce  algún otro  programa  que  emule un osciloscopio para ordenador a  través  de la entrada de tarjeta de sonido  y no este en esta lista  no  dude en compartirla  con toda la comunidad , !GRACIAS!



No reconoce disco duro externo en windows


Si no se reconoce el disco duro externo, puede ser problema del interfaz USB, un problema RAW o  por un problema de  SMARTS

En caso de ser problema USB  tenemos algunas posibles posibilidades a revisar. Entre ellas: eliminar dispostivos ocultos, eliminar y volver a detectar el hub y componentes USB, quitar el ahorro de energía del hub USB y/o dispositivos USB, etc.

Analizemos  un  poco  con mas detalle este  problema

 Problema RAW.

Si abrimos el administrador de discos (escribir desde Cortana diskmgmt.msc+ Intro ) y vemos el volumen  del disco  pero con formato RAW  en lugar del los  típicos formatos  NTFS o FAT, , esto indica  que Windows no es capaz de determinar el sistema de ficheros del disco.

Si a pesar de tener formato RAW  esto  disco tiene letra de unidad asignada, podemos ejecutar chkdsk sin parámetros para revisar la estructura del sistema de ficheros,

En caso de encontrar errores probar a ejecutar  desde cortana   cmd    y después  escribir  chkdsk X: /F  (donde X   correspondería a la letra de unidad  asignada a ese disco)  para revisar e intentar reparar la estructura del sistema de ficheros. Si el disco no está dañado físicamente, es posible que este comando sea sea capaz de reparar los daños.

Problema SMART.

Algunos  discos duros cuentan con la tecnología SMART :Self Monitoring Analysis and Reporting Technology (es decir  tecnología de Monitoreo y análisis automático) para poder detectar fallos en el disco duro con la idea  anticipar al fallo antes que de se produzca una perdida irrecuperable de datos.
El SMART debe habilitarse a nivel de BIOS y el disco ha de ser compatible lo cual permitira  controlar la temperatura del disco, la velocidad de lectura de datos, el tiempo de búsqueda, entre otros parámetros  anticipandose a posibles errores graves del dsico.

En ocasiones podemos de forma inesperada al encender la PC, recibir un mensaje de alerta de que el disco duro del equipo posee errores por lo que se hace necesario hacer un respaldo de los archivos y reemplazarlo.
Puede ser algo similar a lo siguiente:«Pri Master Hard Disk:S.M.A.R.T. Status Bad, Backup and Replace» (a: «El disco en el canal primario está en mal estado, se deben guardar los datos y reemplazarlo».)

En esos casos el origen del mensaje no es de una comprobación rutinaria del estado del disco, sino proviene de SMART lo cual significa que el disco puede seguir funcionando pero en cualquier momento  puede fallar definitivamente

Existen varios programas para poder comprobar  el estado del SMART de un disco, seindo  el mas famoso  es  CrystalDiskInfo, que podemos descargar de forma gratuita desde su sitio web

En caso de   CrystalDiskInfo  solo analizara  automáticamente  discos del sistema  marcando  en el apartado de «Estado de salud»el diagnostico con lso datos del  smart . Si no aparece: «Bueno», significa que el disco está dañado lo cual  podría explicar que haya ocasiones que sea detectado y otras que no.


En el caso que CrystalDiskInfo  si  nos marca   el  disco como malo    o bien la BIOS no indique que el disco no esta bien , es obvio  que  deberíamos substituirlo por un disco nuevo lo antes posible pues no exponemos a perder los valiosos datos contenidos en el de forma irrecuperable .

Problema del interfaz USB

Uno de los errores que seguro que nos hemos encontrado en alguna ocasión es el siguiente: USB device not recognized (No se reconoce el dispositivo USB) o obtiene el error  Windows detuvo este dispositivo porque informó de problemas. (Código 43). Un error muy similar es  el error «Windows detuvo este dispositivo porque…»  hace referencia a un dispositivo que puede ser o no un dispositivo USB.

Antes de revisar las posibles soluciones  deberemos  comprobar  que  el driver del dispositivo USB requiere  esta instalado y actualizado a la última versión.Si   es el caso  puede seguir los siguientes pasos:

  1. La primera prueba consistiría en conectar el dispositivo USB en otro equipo y verificar si este es accesible.
  2. En caso afirmativo  podemos  descartar que el dispositivo USB esté dañado  asi que lo mas normal es   que sea de configuracion del sistema operativo.
  3. Descartado un problema de hardware en el dispositivo USB, podemos realizar una  serie de cambios, verificaciones para intentar que el dispositivo USB sea accesible desde el equipo.Estas soluciones pueden aplicarse en todas las versiones de sistema operativo: Windows XP, Windows 7, Windows 8, Windows 10, entre otros. Veamos algunos modos de intentar solucionarlos

Utilizar el «Solución de problemas»

Para ejecutar el «Solución de problemas», seguiremos los siguientes pasos, nos situamos en:Panel de control\Todos los elementos de Panel de control\Solución de problemas   y pulsamos sobre: «Configurar un dispositivo».

A continuación, nos aparecerá un asistente donde se procederá a la detección de problemas y si encuentra elementos a corregir, nos lo indicará.

Eliminar dispositivos ocultos

Otra característica común sobre la administración de dispositivos en Windows es que cuando un dispositivo no está conectado, este queda oculto.
Es posible que exista un dispositivo oculto que este interfiriendo en el funcionamiento del dispositivo USB que no se reconoce.
Para eliminar dispositivos ocultos, disponemos de los siguientes métodos:
  1. Abrir el administrador de dispositivos (devmgmt.msc): Desde Cortana ejecutamos cmd   y luego escibimos SET DEVMGR_SHOW_NONPRESENT_DEVICES=1  devmgmt.msc  Vemos que se abre la consola GUI del administrador de dispositivos, menú: Ver→Mostrar dispositivos ocultos.
  2.  Usar  GhostBuster o Device Cleanup Tool   , ambas herramienta de terceros, gratuita y portable.

Actualizar drivers chipset y BIOS

Dependiendo del fabricante del equipo, nos podemos descargar actualizaciones de los drivers del mismo, así como actualizaciones de la BIOS del sistema.

Las nuevas versiones de los drivers,  pueden corregir problemas y podrían mejorar lacompatibilidad con ciertos dispositivos USB.

Otra recomendación para evitar problemas no solo en la detección de dispositivos USB, es mantener el equipo actualizado utilizando Windows Update lo cual no es problema si tiene Window 10.





 Eliminar y volver a detectar el hub y componentes USB



Desde el administrador de dispositivos (desde Cortana ejecutamos cmd   y luego escibimos devmgmt.msc), podemos eliminar los componentes relacionados con el USB y después forzar su detección.
Para ello,  desplegamos «Controladoras de bus serie universal«, a continuación eliminamos componentes de USB, como: «Concentrador raíz USB», «Dispositivo compuesto USB», «Controladora de host extensible 3.0 de USB«, entre otros.
Después, nos situamos sobre el nombre del equipo, botón derecho: «Buscar cambios de hardware» y a continuación aparecerán de nuevo los componentes USB.
Otra opción que a veces podria  funcionar  en vez de ejecutar: «Buscar cambios de hardware» es el clasico reinicio del equipo.

Desabilitar  el ahorro de energía

Cuando actúa la configuración predeterminada referente al ahorro de energía, puede que el hub (concentrador) USB quede en estado de suspensión y no se reactive de forma correcta cuando vuelve la actividad  asi que para evitar este problema, podemos desactivar el ahorro de energía en el hub(concentrador) USB

Para ello, desde Cortana ejecutamos cmd   y luego escibimos devmgmt.msc)  y desplegamos «Controladoras de bus serie universal», a continuación:

Botón derecho, propiedades sobre: «Concentrador raíz USB» y también en «Generic USB Hub».Nos situamos en la pestaña: «Administración de energía» y desmarcamos la opción: «Permitir que el equipo apague este dispositivo para ahorrar energía»

Si la solucion anterior no funciona podemos quitar el ahorro de energía de forma general para los dispositivos USB conlo cual desactivamos al ahorro de energía sobre los dispositivos USB de forma general no solo a nivel de concentrador.

Podemos realizar esta configuración de dos formas:

  • [HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\USB]

«DisableSelectiveSuspend»=dword:00000001

  •  Panel de control\Todos los elementos de Panel de control\Opciones de energía.  Sobre el plan que tenemos seleccionado, probablemente el «Equilibrado», pulsamos sobre: «Cambiar la configuración del plan» y después: «Cambiar la configuración avanzada de energía».  Finalmente, nos situamos sobre: «Configuración de USB», «Configuración de suspensión selectiva de USB» y seleccionamos: «Deshabilitado».





Los mejores relojes sumergibles inteligentes


Aunque hace unos años pudiera parecer una moda  pasajera el contar una segunda pantalla  que pueda  reflejar la información de nuestro   smartphone , lo cierto es que los relojes  inteligentes   se han ido consolidando  año tras año  como  un producto   muy  a tener cuenta  a la hora de sustituir viejos clásicos  de uso diario  como los relojes de pulsera  ,   eso si  adaptados  a nuestro  siglo con una buena dosis de tecnologia pues muchos de ellos cuentan con  conexión 3G, GPS integrado,pulsómetro ,barómetro  y un largo etcétera ,

Como  estos  wearables, son  dispositivos electrónicos que podemos utilizar como piezas de ropa es logico pensar que puedan acompañarnos en al dia a dia ( de ahi  la certificacion  IPXX que les hace factibles de sumergirse )    y que de paso nos ayude a monitorizar nuestra salud incluso desvinculado del telefono . Sí utilizamos un smartphone quizás no necesitemos un smartwatch, pero tener uno puede facilitar nuestra  vida sobre todo  cuando no tenemos  que desembolver una gran cantidad de dinero en ello .

Si un dispositivo tiene certificación IP68, significa que puede ser sumergido en agua a profundidades de hasta un metro durante un máximo de 30 minutos.

Para obtener una calificación IP, el propio fabricante tiene que suministrar la profundidad exacta y la duración de tiempo que su dispositivo puede ser expuesto al agua.

Veamos pues en este resumen algunos relojes disponibles que hay en el mercado sin precios descabellados  y con una calidad contrastada:

Xiaomi Mi Band 3

Por unos 30€  ,o es el mejor smartwatch que se   puede comprar  pensando sobre toda en la relación calidad precio  dado el nivel de calidad que nos tiene acostumbrado Xiami .

Xiaomi ha mejorado diferentes aspectos en relación al modelo anterior( version 2) , como es el caso de su diseño, el brillo de la pantalla OLED y también la incorporación de NFC( ojo  solo en las versiones  que salgan a partir de septiembre ) , lo que  permitirá hacer compras con el reloj).

Por supuesto se puede usar como  reloj , permitiendo ademas recibir las notificaciones, tanto whatsapp como llamadas, del teléfono vinculado  . Se pueden rechazar llamadas sin teléfono pues muestra  el nombre o el número de la persona que llama si no quiere contestar, al presionarla largamente puede rechazar la llamada.

Es completamente resistente al agua por lo se puede usar  en el mar con ella sin problemas.

Permite la visualización en tiempo real de la duración del ejercicio, kilometraje y sobre todo la  frecuencia cardíaca  permitiendo la  monitorización de frecuencia cardíaca .Además, el sensor de frecuencia cardíaca puede leer con precisión los cambios de la frecuencia cardíaca durante 24 horas y también puede detectar la frecuencia cardíaca actual en cualquier momento,

Con la nueva aplicación Xiaomi Sports  se puede establecer las necesidades diarias de acuerdo con su propia situación. Elija el programa de acondicionamiento físico que más le convenga y controle regularmente los datos del sueño de su semana, etc.


Este  reloj  permite la administración de la salud durante todo el día  gracias a sus sensores destacando el podómetro más preciso, el nuevo monitor ritmo cardíaco(en la versión  anterior no contaba con este ) , monitorización de la calidad del sueño, recordatorio de sedentarismo.

Puntos positivos:

  • Bajisimo precio y excelente relación calidad/precio
  • Ritmo cardiaco
  • Batería para 20 días
  • Compatible con Android y iOS
  • Resistencia al agua 5ATM
  • NFC ( en septiembre)

Puntos negativos:

  • La pantalla es muy pequeña, monocroma
  • La pantalla no se ve con mucha luz ( aunque ha mejorado)
  •  Sin GPS

Enlace   https://amzn.to/2PgzXn2

Willful smartwatch (unos 52€)

Este vistoso  reloj  con  pantalla  a color  que cuesta unos 52€ en dos colores ( naranja y amarillo)es   una de las  primeras  opciones preferidas  en Amazon,  probablemente por  su relativo bajo coste  en relación a sus prestaciones pues es pulsómetro impermeable   y  sirve como monitor de sueño,monitor de ritmo cardíaco, podómetro y contador de calorías ademas de las típicas funciones delos relojes  inteligentes como  control remoto para cámara, anti perdida, calendario, cronómetro, calculadora, control remoto de música, capturas, lista de llamadas, notificación de SMS y contactos o calculadora

Como suele ocurrir en muchos productos chinos   hay otras marcas que lo fabrican bajo otra marcas   conteniendo todos la misma electronica y firmware.

Este reloj es  IP68 Impermeable  por lo que  se puede llevar puesto mientras se lave las manos, tome una ducha, nade o cuando bucee bajo el agua(hasta 3 metros bajo el agua),  adaptándose  totalmente a sus necesidades diarias.

Cuando se  recibe una llamada telefónica, SMS o mensajes de la aplicación como Facebook, Twitter, WhatsApp, LinkedIn, Instagram, Messenger, etc nos  recordará mediante vibración  o notificación de sonido dicho evento

Necesita una aplicación para  sincronizar con el movil llamada  Fundowear  que como vemos nos permite monitorizar nuestra actividad física diaria combinándola con el ritmo cardíaco.


Personalmente me llama la atencion el recordatorio de beber agua cada cierto tiempo o las metas que propone dia a dia para que nos esforcemos en realizar actividad física para mejorar nuestro estado de salud

Puntos positivos:

  • Buena  relación calidad/precio
  • Ritmo cardiaco
  • Compatible con Android y iOS
  • IP68
  • Gran pantalla   a todo color
  • Se pueden cambiar las esferas
  • Recordatorios para hidratarnos y para  movernos

Puntos negativos:

  • Muy pocas  aplicaciones instalables( unas esferas y el tiempo de Yahoo)
  •  Sin GPS
  • Bateria para un para de dias

Enlace https://amzn.to/2wbakeK

Xiaomi Amazfit Bip

Amazfit Bip es  un reloj inteligente  con un coste razonable de unos 70€   avanzado con una excelente calidad  pensando en la relación calidad precio  dado el nivel de calidad que nos tiene acostumbrado Xiami .

Este reloj esta orientado a ser un reloj para uso diario  pues cuenta con un tiempo de espera súper largo, 45 días.

Lo podemos mojar pues cuenta con protección IP68 lo cual lo hace ideal para el dia a dia.

La gran pantalla táctil capacitiva de 1.28 pulgadas (3..25cm)   es su gran punto fuerte  , con resolución HD de 176 x 176 píxeles, utilizando material de vidrio Corning Gorilla, de alta calidad. El dial siempre es brillante sin pantalla negra. Utiliza la tecnología de pantalla reflectante, el brillo del dial se ajustará automáticamente de acuerdo con el entorno, le brinda una experiencia visual mejor y más clara.
Puede registrar con precisión su movimiento diario, kilometraje, altitud, frecuencia de zancada, ritmo y otros datos deportivos profesionales, lo ayudan a analizar y mejorar su nivel de deporte.

Cuenta con sensor de frecuencia cardíaca PPG incorporado permitiendo controlar su frecuencia cardíaca en tiempo real mientras hace deporte, haciendo que su ejercicio sea más científico y efectivo.

Cuando se recibe una llamada o un mensaje, el reloj lo recordará por vibración

Se  puede enviar  información instantánea, como Facebook, Wechat, WhatsApp, pudiendo recibir el mensaje SMS o las notificaciones de la aplicación directamente en el reloj sin tener que sacar el teléfono

A diferencia  del resto de relojes comentados   integra sistema de posicionamiento de doble núcleo GPS y Glonass (lLos chips de GPS de bajo consumo de Sony de 28 nm y el sistema Glonass pueden registrar con precisión su movimiento diario, kilometraje, altitud, frecuencia de pasos, ritmo y otros datos deportivos profesionales, que  ayudan a analizar y mejorar su nivel deportivo).

Este  reloj   es muy eficiente  pues la batería dura aproximadamente unos  espectaculares   25 días   si se usa frecuentemente para hacer ejercicio. Es impresionante como se ve la pantalla a la luz solar, es cierto que cuanta más luz mejor se ve y eso que su pantalla está siempre activa, pero como decimos gasta muy poca batería.

Puntos positivos:

  • Integra GPS
  • Excelente relacion calidad/precio  apoyada por una gran  marca
  • Sensor ritmo cardiaco
  • Compatible con Android y iOS
  • IP68
  • Pantalla  Gorilla   a todo color
  • Excelente autonomia de 25 dias
  • Pantalla siempre encendida Always on Display, que continúa mostrando la hora y notificaciones, sin gastar mucha batería.

Puntos negativos:

  • Quizas podrian bajar algo el precio
  • No aclaran si se puede sumergir en agua del mar

Enlace  https://amzn.to/2nKQ93z

Samsumg Gear Fit 2

Hablamos   ya de un reloj que roza los 100€  compatible con dispositivos Bluetooth y resistente al agua hasta 5 ATM.

Es un reloj  vistoso  que usa correas de reloj de 22 mm estándar intercambiables que siguen estando disponibles. Esta vez Samsung optó por  materiales de plástico de calidad mucho más ligeros y sofisticados.

Cuenta  con tecnología de conectividad Bluetooth 2.1 + EDR y 4.0 (Low Energy)

La pantalla curva del Gear Fit 2 Pro es una innovación para la marca y sin duda alguna puede optimizar el uso de este. La pantalla a todo color  consta de un panel AMOLED de 1.5” pulgadas y una resolución de 432 x 216, 332 ppp. es un comodín difícil de ignorar

Este reloj  integra un GPS que sigue la ejecución del ejercicio y diferentes sensores para medir todos los aspectos que ya estamos acostumbrados.

Este reloj es perfecto para aquellos que tienen Spotify Premium, una vez que podrás utilizar su app para descargar hasta 500 temas y compatible con las apps de deporte más conocidas: UA RECORD, MapMy Run, MyFitness Pal y Endomondo.

Duración media de la batería de 5 días

Puntos positivos:

  • Integra GPS
  • Respaldado por una gran marca como es Samsung
  • Sensor ritmo cardiaco
  • Compatible con Android y iOS
  • IP68
  • Integración con Spotify Premium
  • Vistosa pantalla curva

Puntos negativos:

  • Sin duda  su precio muy alto comparado con otros relojes ya comentados
  • Relativa poca automía

Enlace https://amzn.to/2BkI2Er

Pebble Steel

Por ultimo hablamos de un clásico  con pantalla e-ink ( tinta electronica  )  condenado a desaparecer  dado su absorción de Pebble  por parte de  Fitbit.

Con la excepción de Pebble, la mayoría de los mejores smartwatch utilizan LCD o AMOLED, lo que permite ver su pantalla con mejores colores y más brillo pero a cambio el punto negativo de este tipo de pantallas es que consumen muchas más batería( aunque como hemos visto en el modelo Xiaomi Amazfit Bip , pero poco a poco van aumentando más y más ),tanto es asi ,que  muchos relojes desactivan sus pantallas mientras están en reposo para ahorrar bateria , por lo que ni siquiera se puede ver la hora  sin despertar el dispositivo  aspecto que destaca el Pebble pues su pantalla siempre esta encendida gracias a su pantalla e-ink.

Este  reloj con pantalla monocroma de tinta electronica ( siempre encendida )  es compatible con dispositivos Bluetooth contando con  tecnología de conectividad Bluetooth 2.1 + EDR y 4.0 (Low Energy)

La duración media de la batería de 5 días  que puede alargarse según el uso que le demos ( por ejemplo evitando la retro-iluminacion)

Lo podemos mojar  sin problemas  pues es resistente al agua hasta 5 ATM   y usa correas de reloj de 22 mm estándar

Cuenta con una comunidad de desarrolladores importante  pudiéndose personalizar muchísimos aspectos así como instalar un sinfín de aplicaciones

Puntos positivos:

  • Compatible con Android y iOS
  • Pantalla e-ink
  • Multitud de esferas  y apliaciones disponibles
  • Buena autonomia
  • Pantalla siempre encendida

Puntos negativos:

  • Pecio alto comparado con otros relojes ya comentados
  • Sin soporte al ser comprado por Fitbit
  • Sin monitor cardiaco
  • Sin gps

Enlace  https://amzn.to/2OKTqeE

Problema sin sonido en llamadas en Android


En este post vamos a intentar solucionar el problema por el  que no oimos a nuestro interlocutor en el transcurso  de una  llamada desde terminales  Android
actuales , lo cual como puede imaginarse es bastante serio pues al  fin al cabo la comunicación por  voz  debería ser la utilidad primigenia de un teléfono Android¿no?

En un post anterior  analizamos algunos otros problemas de audio  que podían producirse en un terminal  Android  a la hora de reproducir elementos multimedia,   pero en general nunca  ocurria sobre las llamadas como es el caso  que  vamos a comentar  .

Entendemos  que el terminal es funcional , así que estamos de vuelta con
este viejo problema de teléfonos Android  donde  entran las llamadas , descolgamos  y no oímos a nuestro interlocutor   aunque desde el otro lado  este  si nos puede oir ( pero nosotros no)

En este post  vamos  a ver como solucionar el problema del fallo del  audio en las llamadas  desde  un terminal con Android 7.1.2 , pero si su terminal tiene  una version diferentes  como malvavisco y Oreo  las opciones a ajustar serán muy similares



Para recuperar el volumen de nuestro terminal en las llamadas , lo primero que tenemos que  hacer es  comprobar  que efectivamente el volumen para las llamadas ( corresponde a la primera  fila que suele  llevar un timbre ) esta activa,   por lo que  en caso contrario subiremos el botón de volumen    al máximo ( o deslizaremos el control  hacia la derecha)




Si el problema continua nos iremos a  la aplicación Google ( normalmente suele ir en algunos terminales dentro del  Grupo  Google donde van integrados  gmail,drive, chrome, etc)






Ahora una vez  que arranque esta aplicación de  Google famosa por el uso de tarjetas que intenta ofrecernos  un resumen de nuestras web favoritas,   nos vamos  a la opción Ajustes ( o según la version a los tres puntitos seguidos o una  rueda de menú en la parte superior izquierda)

Screenshot_2018-08-16-10-15-17-420_com.google.android.googlequicksearchbox[1]

Nos centraremos en la configuración ahora ,por lo  que desde la configuración desplácese hacia abajo o hacia al área   donde tiene  la opción de  búsqueda(Buscar ) y luego  vaya a Voz

En el menú de  voz ahora ha cambiado ligeramente desde otras versiones . Aquí  tiene que ir al  apartado  coincidencia de voz ( Voice Match)  , que es una opción ligeramente diferente a otras versiones ,por lo en la coincidencia de voz tendríamos  la opción para decir la palabra desencadenante   : como tenemos problemas necesitamos apagar esto  moviendo el control deslizante a través de deshabilitar esta característica junto con el resto de opciones




Aun desabilitada la opción de  Vocie  MAtch , todavía se puede decir que está bien Google y lo hará desde el icono del micrófono de Google,  pero no escuchará su voz de forma automática

Como puede imaginar  , aunque el asistente de voz de Google puede ser muy interesante, o cierto es que con el tiempo generalmente  se corrompe el perfil de sonido , lo cual se traduce  en que se detiene cuando pretendemos escuchar el audio en las llamadas impidiendo hacer llamadas



Screenshot_2018-08-16-19-39-43-960_com.google.android.googlequicksearchbox[1]

Ahora todo lo que necesita desabilitar todas estas opciones y una vez que haya hecho solo toca  volver a la pantalla de inicio o donde quiera, pero para que tome los cambios lo mejor que se puede hacer es apagar el terminal y reiniciarlo :de esa manera usted sabrá que todos los ajustes son recientes y cualquier configuraciones anterior han sido olvidadas debiendo  haber solucionado su problema de tener nuevas llamadas sin iniciar sesión en Android



Reparar una fuente enfriadora de agua


El efecto Peltier es una propiedad termoeléctrica descubierta en 1834 por Jean Peltier, trece años después del descubrimiento del mismo fenómeno, de forma independiente, por Thomas Johann Seebeck , haciendo referencia a la creación de una diferencia de temperatura debida a un voltaje eléctrico que se hace pasar por dos metales o semiconductores(tipo n y tipo p) conectados por dos “celulas de Peltier” de modo que la corriente propicia una transferencia de calor de una unión a la otra: de modo que una de ellas se enfría en tanto que otra se calienta.

Una consecuencia interesante de este efecto es que la dirección de transferencia de calor es controlada por la polaridad de la corriente, de modo que si invertimos la polaridad cambiará la dirección de transferencia y así el signo del calor absorbido/producido.

Actualmente las celulas Peltier pueden ser adquiridas de diferentes potencias constituyendo el elemento clave ( si lo  asociamos con un ventilador y un radiador)   para construir un enfriador de agua o un calentador Peltier:

  • Si lo utilizamos  como bomba de calor termoeléctrica constituirá una bomba de calor activa de estado sólido pues  transfiere calor de un lado del dispositivo al otro.
  • Si lo utilizamos  para enfriar mediante células Peltier (es el llamado Enfriamiento termoeléctrico) sirve como base para  fuentes  de agua, enfriadores de comida , vinacotecas, etc                            .                                    Sogo - Dispensador de agua mini enfriador



Estos módulos Peltier  son relativamente baratos (unos 2€ por un elemento de 60W )  y  se suelen  alimentar con corriente continua, normalmente a  12v   con potencias de 40W en adelante .Con estas módulos Peltier  es posible obtener frío en cuestión de minutos o de calor para hervir, simplemente invirtiendo la polaridad de la alimentación, pudiendo  utilizase  para numerosas aplicaciones desde disipadores de CPU ,hasta  fuentes de energía alternativas, o incluso para enfriar o calentar  bebidas en su coche.


Un aspecto importante es que estos dispositivos deben usarse junto con un disipador de calor para evitar quemarse .

Como hemos  comentado tienen dos caras muy diferentes :

  • Por un lado una es fría ,soliendo ser la de la serigrafía  de la marca y modelo  impresas estas solo en esa cara
  • Por a otra parte otra( la contraria)  es caliente,soliendo ser la cara donde  no hay impreso ninguna palabra.

Debe tenerse  mucho cuidado el uso de estos  módulos sin usar algún tipo de  radiador  bajo ninguna condición durante mas de  segundos pues el modulo quedará inservible( se quemará)

Un ejemplo muy usual  de aplicación de las células de Peltier es usarla  como base para  fuentes de agua fría ,para lo cual, como vamos a ver, suele bastar un disipador para la célula Peltier normalmente basado en un  radiador convencional de aluminio de los usados con los transistores de potencia   , la célula  Peltier ( suelen llevar solo una), un ventilador , la fuente de  fuente  220v a 12V  de potencia acorde con la célula Peltier utilizada (normalmente basadas en fuentes de PC ) y por supuesto el contenedor .

Si deja de funcionar un enfriador de agua  lo normal es que falle la fuente de alimentación   o la propia célula , para lo cual es  importante comprobar   si la célula esta correctamente alimentada .

Lo normal es que tenga alimentación( normalmente son 12V como hemos comentado) así que una de las averías mas típicas es que se haya quemado el modulo  Peltier  En caso   contrario   revisaremos la fuente    y de estar bien la NTC (al final de este post)

Para reemplazar módulos Peltier   tenemos que extraer el conjunto del modulo de alimentacion  +radiador+ bote contenedor   por lo que soltaremos el conjunto de la caja del enfriador  soltando ademas lso conductos de agua de salida y entrada

El aspecto del conjunto suele ser algo similar al siguiente:




Ahora  nos toca desatornillar el ventilador que va adherido al radiador  cuya misión es sacar el calor generado por la célula  hacia afuera


Una vez quitado el ventilador, ya  quedara al descubierto el radiador, el cual  lleva adherida la célula. Simplemente  quitaremos con cuidado los dos tornillos que lo fijan a la célula y al deposito  de modo  que ya debería quedar visible esta




Como vemos en la siguiente imagen ya ha quedado al descubierto la celula Peltier . Si la remplaza  , no olvide que  el lado   frío es el que suele  tener el número de modelo impreso e ira hacia la cara del deposito. Ademas tiene polaridad como hemos comentado  ( de hecho  de conectar los cables al revés calentaríamos el agua en lugar de enfriarla)

Observe que para salvar el nivel lleva un pequeña junta de  goma para que el radiador lo cubra por completo y quede  horizontal al fijarlo con tornillos


Al quitar la junta ya queda al descubierto celula Peltier   que remplazaremos en caso de que este defectuosa  respetando la cara  y la polaridad de los cables.

IMG_20180814_172847



Al quitar el Peltier  si  quitamos los tornillos  de los bordes queda a la vista un pequeño radiador de líquidos  cuya misión es transmitir el frscor de la cara fria de la célula al   agua contenida en el deposito .


Como podemos ver,  ya que hemos desmontado el conjunto ,  no estará nada mal limpiar  el radiador interno  como el interior del deposito ante de volver a colocar todo como estaba originalmente




Por ultimo ,un aspecto  muy interesante es inspeccionar el sensor de temperatura  normalmente basado en una NTC que suele ir al otro lado del tanque. En caso de fallo deberemos comprobar que los conductores no se han rasgado  y llegan a la placa de control así como si esta tiene una resistencia diferente si la enfriamos calentamos su cuerpo


Por cierto , en caso de cambiar la célula no olvide reponer pasta térmica en las dos caras de la celula,   asi tambien como  silicona en todas las juntas del deposito para evitar perdidas de agua

Como mejorar el alcance de una señal WIFI


En toda conexión WiFi intervienen dos actores:

  • Por un lado está el emisor Wi-Fi, o punto de acceso, conocido por las siglas AP (access point
  • Por el otro lado está el receptor Wi-Fi o cliente Wi-Fi. Todos los receptores WiFI que se coloquen dentro de esa cobertura serán capaces de obtener una buena señal, fenómeno que también se puede explicar como el foco de luz de una linterna, donde  el ancho del haz de luz será la zona de cobertura.





blur cliff fingers grass
Photo by rawpixel.com on Pexels.com



Para conseguir la mayor distancia posible de cobertura es imprescindible ;

  • Que los dos puntos estén cubiertos por respectivas antenas
  • Que ademas estén a la misma altura
  • Que estén  dentro del ángulo de cobertura
  • Que  estén demás bien alineadas.



Las antenas  mas sofisticadas del tipo tipo exterior de  panel o direccional consiguen de hecho cubrir largas distancias precisamente porque estas trabajan en horizontal,  y dado que la energía que radian   es finita, cuanto el  ángulo sea más estrecho en la horizontal conducirían a un ancho de haz vertical más estrecho consiguiendo cubrir mayores  distancias eliminando las interferencias de redes en el entorno cercano y además  ampliando la cobertura hacia el frente eliminándola, hacia atrás y disminuyéndola mucho en la vertical:  este es el punto precisamente    el que tenemos  que   ajustar, pues actualmente la mayoría de adaptadores WIFI  están equipados con antenas direccionales  que enfocan todas sus ganancias en direcciones específicas para un mayor rendimiento  así que la idea es anular parte de la cobertura  en determinadas direcciones con papel aluminio precisamente para que mejore  en otras direcciones.



antena-wifi

Ingenieros de la Universidad de Dartmouth(en Estados Unidos,)   han investigado los efectos del papel de aluminio   domestico  sobre la cobertura  de los router tradicionales  y han destacado su utilidad para mejorar la señal de internet

Según estos investigadores, el aluminio sirve no sólo para mejorar la señal, sino también para reducir las interferencias y crear barreras de seguridad

Los métodos   para conseguir esta mejora :

  • Si rodeamos las antenas del router con papel de aluminio, podremos concentrar la dirección de la señal al punto que deseemos pero en cambio, de esta manera el resto de zonas perderán señal de internet.
  • Direccionar la señal wifi permite, además, reducir las interferencias y aún mejor: aumentar la seguridad.
  • Si queremos evitar que terceras personas roben nuestra señal, basta con interponer entre esas personas o sus ubicaciones y nuestro router papel de aluminio.




Osciloscopio y Generador señales con Android


En  efecto  tradicionalmente al aficionado se  ha visto literariamente sin visión a la hora de investigar  el tipo de onda o la frecuencia de una señal analógica  pues esta al cambiar con el tiempo y no ser siempre periódica no es apreciable con un típico multimíetro,  siendo una de las opciones mas asequibles   optar por  usar la tarjeta de sonido de cualquier ordenador para capturar las señales   a efectos de visualizarlas en una pantalla  gracias a programas como Bip Scope, Osciloscope o Zelscope  como vimos en un post anterior.

Afortunadamente para el aficionado  que se acerca  a la electrónica  ya no necesita depender de un ordenador personal  para ver  la forma de una señal analógica pudiéndolo  hacer simplemente con un asequible terminal Android que incluso puede ser parcialmente averiado , reciclado u obsoleto

Lógicamente la  señal  a analizar  la conectaremos a la entrada de micrófono ( normalmente mono )  y  por medio de una  red atenuadora  que proteja la entrada de audio del terminal

Como no todos  lo terminales tienen entrada de audio estéreo  (de  hecho lo normal es que la entrada sea este mono ),  solo podamos optar por un solo canal de muestreo  , pero  mas que suficiente para la ,mayoría  de las situaciones.

Para la sonda atenuadora se necesitan estos componentes simples y bastante baratos ;

  • Resistencia 22K ohmios
  •  Resistencia 82K ohmios
  •  Un Potenciómetro de   50K  Lineal
  •  Un metro cable estéreo apantallado
  •  Un jack estéreo de 3,5 mm  con toma de micrófono ( de 4 pines lr+mic)
  •  Terminales Tester

 La resistencia de  22K  sirve como límite de seguridad de tensión en la tarjeta de sonido del terminal

El potenciómetro sirve como atenuación para la  tensión de entrada. Si el voltaje está por encima de 5 voltios, ajustar el potenciómetro necesariamente para evitar que la entrada de la tarjeta de sonido del terminal  se dañe por una entrada excesiva de tensión.
Para el cable de audio usar cable apantallado para evitar la inducción alrededor del cable.

Es muy importante  conectar el circuito a la entrada del  micrófono  y no a  la de un canal de audio de salida

Las señales de los canales izquierdo y derecho los podemos usar para la salida del generador de señales

Este es el esquema planteado:


Este pequeña red atenuadora debería proteger la entrada de tensiones excesivas , pero  hay personas que optan simplemente por colocar un trimmer de 500K  y partir desde la máxima resistencia  a la hora de medir. Si necesita mayor seguridad   a  la hora de proteger la entrada también se puede añadir  un condensador de poliéster de .047mF/200V en serie con la sonda A.

En cuanto al sw disponible para Android citar   que existen algunas utilidades bastante potentes que permiten capturar la señal procedente del  Jack de entrada del micrófono

Osciloscopios Android

Usando la red atenuadora ya comentada ( o en su defecto un potenciómetro de 500K  en serie con la entrada del jack de micrófono )  veamos algunas apps para  convertir nuestra tableta u smartphone en un sencillo osciloscopio

OScilloscope

Es una sencilla aplicación para convertir nuestra tableta u smartphone en un Digital osciloscopio de doble trazo

Características mas importantes
– Autocorrelación avanzada activación
– 1 o 2 huellas
– Entrada de micrófono
– Ganancia y la frecuencia ajustable
– Debe darla a la pantalla  para empezar

Como se puede ver  ofrece un interfaz sencillo de manejar  y mas que suficiente para la mayoría de las aplicaciones

Captura de pantalla

Enlace a google Play : Oscilloscope

osciloscopio onda sonora

Este sw esta centrado   básicamente en señales  de audio   haciendo el análisis de sonido mediante osciloscopio y mostrando todas las principales propiedades de la señal.

Detecta y muestra la frecuencia, forma de onda, período de longitud de onda y las notas musicales correspondientes a esa frecuencia lo cual puede ser muy interesante para ciertas aplicaciones.

Captura de pantalla

Características del osciloscopio:

– Entrada de micrófono.
– La forma de onda y la longitud de onda de visualización.
– Indicador de volumen.
– 4 modos de escala de 6 a 2000 Hz
– Visualización de la frecuencia principal.
– Puede ser detenido con un solo toque
– Incluye afinador cromático para que coincida con la frecuencia musicalmente.
– Un canal de osciloscopio

Enlace  a Google Play  aqui

SmartScope Oscilloscope

Este famoso sw  ahora también es compatible con entrada de audio jack así  que podemos disfrutar del el incluso  sin el LabNation SmartScope

Esta aplicación convierte su tableta en un generador de osciloscopio / forma de onda móvil.

Esta aplicación le solicitará los siguientes privilegios:

  •  acceso USB: para detectar la SmartScope
  • El acceso a su sistema de archivos: para guardar los datos de forma de onda
  •  Acceso de red: para los datos de forma de onda de subida salvado, y para detectar una SmartScope en la red local
  •  Acceso micrófono: para la entrada de audio jack
  • Acceso Dropbox: sólo cuando se desea cargar los datos de forma de onda a tu cuenta de Dropbox)

Captura de pantalla

NOTA: Si no puede instalar esta aplicación, probablemente significa que el dispositivo no es compatible con USB On-the-go. Esto significa que no puede utilizar el SmartScope. Si desea probar la aplicación aún, se puede descargar el paquete de Android (APK) de nuestro sitio Web en https://www.lab-nation.com/app

Enlace a google Play : SmartScope Oscilloscope

Generadores de señales Android

Un generador de señalesde funciones o de formas de onda es un dispositivo electrónico de laboratorio que genera patrones de señales periódicas o no periódicas tanto analógicas como digitales. Se emplea normalmente en el diseño, prueba y reparación de dispositivos electrónicos; aunque también puede tener usos artísticos.

Hasta  hace poco un generador de señales solía ser un instrumento realmente caro de precisión . Afortunadamente eso ha cambiado  y directamente desde la salida de audio podemos contar con un generador muy potente como vamos a ver

Veamos algunas apps para generar señales  en nuestro terminal  o tableta Android

Function Generator

Veamos ahora un generador de funciones , de  forma de onda  y de señal de canal dual apto  para la salida de audio de altavoces o auriculares.

Esta app no tiene  publicidad, no se necesitan permisos especiales , y las características no están limitadas: es decir es la versión completa.

La salida dependerá de la calidad del hardware del dispositivo de audio  pero  es de 16 bits para cada uno de los canales izquierdo y derecho y en 44,1

Algunas características :

  • Izquierda y derecha canales de audio se pueden asignar a cualquier canal 1 o el canal 2.
  • Señales  ; Sine, Square y formas de onda triangular.
  • Rango de frecuencia de 1 MHz hasta 22 kHz.
  • Amplitud como porcentaje 0-100%.
  • Offsetde  la fase de formas de onda.
  • Frecuencia de barrido o la amplitud (Single, Repeat y modos de rebote).
  • Modulación de amplitud (AM).
  • Modulación de Frecuencia (FM).
  • El modo de ráfaga para un número específico de formas de onda (1-10000).
  • El ruido blanco y generador de ruido rosa. (1 / f) Rosa ruido cae de a ~ 3 dB por octava entre 43 Hz y 44 kHz.
  • Ranuras de memoria para guardar y recordar la configuración del canal.
    Seleccione los valores con deslizador primavera o el teclado numérico.

El aspecto como se puede ver en la siguiente pantalla es de lo mas profesional

Captura de pantalla

Algunos dispositivos puede puede filtrar la polarización de CC y señales de baja frecuencia. A altas frecuencias, las formas de onda se distorsionen debido al número limitado de muestras para cada forma de onda (por ejemplo, en 4.41kHz, una forma de onda sinusoidal se puede aproximar por sólo 10 puntos). Por lo tanto este es para uso educativo diversión /, para aplicaciones críticas utilizan un generador de funciones calibrado real.

Enlace a Google Play    Function Generator

Signal Generator

Uno de los mas sencillas  apps  que   permite  sacar diferentes formas de onda por los canales de audio es Signal Generator, que es un generado de tonos  y también generador  de  señales de  Frecuencia Libre

Algunas de las características

  •  Múltiples formas de onda
  •  Suave y amplitud de control de frecuencia
  •  Operación en segundo plano
  • Salida a través de conector de audio
  • Rango de frecuencia configurable a través de la página de configuración

Las formas de onda pueden ser

  • Seno
  •  Triángulo
  • Diente de sierra
  • Cuadrado
  •  Ruido

Para cambiar el rango del deslizador de frecuencia, pulse el botón de configuración en la esquina superior derecha.

Enlace a Google Play aqui

Herramientas para extraer el audio de videos de youtube


En efecto  por problemas legales se han visto obligadas a cerrar  casi en su totalidad la gran  variedad  de sitios web que ofrecían servicios on line  para descargar solo el audio de la gran mayoría de los videos de youtube , lo cual realmente era satisfactorio  sobre todo  para disfrutar de ese contiendo sin cortes de forma desconectada  por ejemplo en los viajes

Aunque poco a poco estas web se ven obligadas a cerrar, ciertamente aunque muchos paginas con servicios de  extracción de video o audio  cierran, surgen otro nuevos  para hacer frente a la gran demanda de usuarios

Por ejemplo  clipconverter.cc   era una de las herramientas más populares a la hora de descargar música de YouTub  siendo gratuita para convertir multimedia que permite usar casi cualquier dirección web de audio o video hacia los formatos más comunes.

Servicios actualmente soportados: Descarga Directa, YouTube [720p, 1080p, 4K], Vimeo. Este gratuito y rápido convertidor le permite ver sus videos favoritos de YouTube en su teléfono móvil, PC, TV o casi cualquier otro dispositivo.

Como vemos , en la imagen  ya no permiten la descarga de audio de videos musicalesrecortes.PNG

El precio a pagar  desgraciadamente alto para el que escribe estas lineas pues tendremos que sufrir una  masiva publicidad que roza en muchos casos  la inmoralidad por ejemplo  con el tema de las falsas alertas  de virus  o las supuestos premios ganados por ser el visitante de esa pagina

Si estamos dispuestos a ser bombardeados por publicidad  muchas veces cuestionable , algunas de las paginas que aun funcionan:

  • y2mate.com: es una de la paginas  quizás con menos publicidad.Por defecto aparece la opción video en formato mp4  ,  pero en una  pestaña es seleccionable el audio en formato mp3 a 128kbps. Salvo que  lo cambien ( que todo puede suceder ) , es una de las paginas con menos publicidad  y2mate.PNG
  •  savefrom.net: presenta una interfaz sencilla en la que el proceso para descargar los vídeos es sumamente sencillo. Ya no permiten descrga de audio desde su web permitiendo por el contrario la descarga de video en diferentes opciones3gp.PNG
  • Onlinevideoconverter.com;es una de las más completas ya que además de poder bajar canciones de YouTube sin programas permite hacer lo propio con Facebook, Vimeo, Dailuymotion y otros muchos servicios.Además es uno de las pocas páginas para bajar el audio de un vídeo de YouTube que permite seleccionar la calidad del audio resultante, y convertir un tramo específico del mismo seleccionando el minuto exacto del comienzo de la conversión y el final. Como otros servicios  similares  la mayoria del audio de  los vídeos musicales tampoco se pueden descrgar desde esta herramientaerror.PNG
  • vidtomp3.com  o  esVidtoMP3.com.;Y si lo que queremos es evitar tener que seleccionar un formato en concreto a la hora de descargar un MP3 desde YouTube, una de las páginas creadas específicamente para tal fin que tenemos a nuestra disposición. Tampoco permite extraer ya la mayoria del audio de lo videos muscales
  • mp3fiber.com:página pensada específicamente para los usuarios que quieran guardar los vídeos de YouTube en MP3 pero permite   también elegir entre diferentes formatos de audio (MP3, AAC o M4A, por ejemplo), y en el caso del MP3 también ofrece la posibilidad de seleccionar entre tres calidades de audio diferentes (128KB, 256KB y 320KB). Cuenta con mucha publicidad  qeu asaltara al ausuario a la hora de la descarga ofreciendo muchas ventanas emergentes  , falsas alertas, etc (supongo que es el precio qeu hay que pagar por la descarga)



Descarga mediante aplicaciones

Dada la  gran dificultad  para extraer el audio de los videos  disponibles en la red  existe numerosas aplicaciones gratuitas con los que es posible  hacerlo. Todas estas apps son parecidas si bién destacan por alguna cualidad como puede ser la  calidad del video o audio ,diferentes fuentes ,etc



Free YouTube to MP3 Converter.  Este programa es  interesante para extraer  del vídeo es su pista de audio,. Con él  se puedes extraer  ese sonido en formato MP3 a un alamacenamiento externo  manteniendo la calidad original, y luego convertirlo a otros formatos

La pena es que la licencia para extraer el audio decualuie video de youtube son 19€/año a pagar con paypal


aTube Catcher: :  Es uno de los más antiguos programas de este tipo,  es un programa gestor de descargas para Windows cuyo propósito es el de poder descargar   vídeos de YouTube – Dailymotion – MySpace Videos – Google Videos entre otros.. Es muy iunteresante  que bien se descarga el el video  que  luego se puede convertir a otros formatos, entre ellos MP3 o se bien ser extrae directamente.

Como se puede adivinar  incluye muchas opciones para personalizar la conversión(mp4, mpeg1, vcd,xbox,zune , etc)  y hasta incluso  puede descargar listas completas de reproducción.

La instalación es ciertamente muy  lenta (  lógicamente según el tipo de equipo que cuente claro esta ) y debe tenerse cuidado  con otros programas que puede que  se instalen si no tiene cuidado ( por ejemplo el navegador Opera o una extensión para Chrome)


Tube Studio: puede bajar los vídeos de YouTube a gran velocidad, permitiendo hacer descargas simultáneas y reanudar las que quedaron interrumpidas por cortes en la conexión. Tiene un navegador para explorar y descargar vídeos de otros portales populares.iTube Studio es un software que permite la descarga de videos de la Web y que ofrece como función adicional la conversión para su reproducción en la mayoría de dispositivos móviles. Permite descargar listas completas de reproducción  y tambien descargar directamente el audio de los vídeos en formato MP3.
Para descargar un video podemos hacer uso del botón de descarga directa o del típico copiado y pegado de URL.
iTube Studio es compatible con YouTube y más de 1.000 sitios especializados en la difusión de videos en streaming como DailyMotion, Vimeo, Hulu, MTV, Facebook, Youku y muchos más.

La versión de prueba limita la descarga a 5 videos en portales que no sean YouTube y tiene la función de conversión desactivada.



Wise Video Downloader: muy fácil de usar. Al igual que el anterior, solo es necesario conocer la dirección del vídeo que se quiere descargar. Incorpora una sección de búsqueda de vídeos, por lo que no es necesario recurrir al navegador para encontrar contenido de interés:



VDownloader. Otro clásico en estos programas, VDownloader ofrece numerosas funciones interesantes: soporte para una gran variedad de sitios web de vídeo, conversión a otros formatos, descarga de vídeo 4K, posibilidad de guardar sólo el audio, integración con redes sociales y buscador propio para localizar tus vídeos favoritos.

Freemake Video Downloader. Una alternativa más para descargar vídeos de YouTube, con posiblidad de convertirlos a varios formatos (incluso para móvil, o guardar sólo el audio), soporte para multitud de sitios web de vídeo, y que permite descargar vídeos 4K y listas de reproducción.

Clipgrab. Una última opción interesante es este programa con el que puede descargar vídeos de varias plataformas de streaming, y también de muchos otros sitios en los que ClipGrab puede reconocer automáticamente la presencia de vídeos. También tiene soporte para contenido en HD.







Amigo lector si conoce alguna herramienta gratuita  que no este aquí contemplada, sea tana mable de compartirla con toda la comunidad de amigos de soloelectronicos !GRACIAS!

Como eliminar protección de escritura en una unidad extraible USB


Después de haber trabajado con versiones Linux utilizando su memoria flash sobrescrita o con varias particiones, es posible que desee volver a una partición única (es decir restaurar la unidad flash a su estado original) para que pueda volver a leerse por todas los ordenadores .Asimismo es relativamente habitual cuando se comparten unidades USB entre sistemas Linux  como Lubuntu   y Windows  terminar dejando estas unidades  inaccesibles.Asimismo  incluso sin haber insertado la unidad en un equipo Linux   puedea que tampoco deje de responder

Casi siempre la unidad extraible USB    o las propias trajestas SD o micro-sd  tanto al conectarlas a un equipo Windows como un equipo Linux o Windows  , no permiten su formateo  desde el propio interfaz, respondiendo del mismo modo:

  • Error de Protección de escritura(Read-only)
  • Introduzca una unidad extraible

Hay una herramienta  para entorno Windows von suerte nos puede ser muy útil para Restaurar una unidad flash utilizando HP USB Format Tool , pues  como se  ve en la pantalla   es bastante intuitiva su modo de funcionamiento:


No obstante como se puede apreciar en la imagen , no siempre podrá resolver el problema , así que antes de tirar la toalla   puede probar  las tres siguientes herramientas:



 Método manual a través de Diskpart – Windows

Diskpart es una utilidad de línea de comandos que permite administrar discos. Algunos comandos sólo pueden ser accedidos a través de Diskpart y no mediante el “Administrador de discos” de Window .

Al estar integrada con Windows , su uso es bastante sencillo como vamos a ver;

  1. Ejecute desde el interfaz de Cortana  cmd.exe
  2. Escriba Diskpart y presione Enter
  3. Se abrira  una nueva ventana ademas del la interfaz  comandos
  4. Escriba List Disk y presione Enter. Observe que aparece un numero junto a la palabra «Disco»
  5. Escriba Seleccione Disco X donde X es el número de disco de su unidad USB (en el ejemplo x=1 ) y presione Intro.
  6. Escriba Clean (Limpiar)  y presione Entrar
  7. Escriba Create Partition Primary y presione Enter
  8. Escriba Active y presione Entrar
  9. Escriba Format fs = Fat32 Quick y presione Entrar
  10. Escriba Salir y presione Entrar

diskpart

Aternativamente si Diskpart   no ha servido , los usuarios de Windows pueden usar la herramienta  BOOTICE:

  1. Descargue , extraiga y ejecute la herramienta BOOTICE de Pauly
  2.  Seleccione su unidad flash USB de la lista, (2) Haga clic en Parts Manage( Administrar partes )
  3.  Haga clic en Re-Partitioning ( Reparticionar )
  4.  En Modo disco, elija USB-FDD , USB-HDD , o modo USB-ZIP . Uso USB-HDD ya que funciona con cada BIOS que uso. >(2) Haga clic en Aceptar



 SdFormatter :

Los usuarios de Windows y / o Mac OS pueden usar la herramienta SD Formatter para reformatear y restaurar una unidad SD o USB  .Este método no siempre es eficaz para unidades USB pero bastante fiable para SD   así que merece  la pena intentarlo

sdfor

Para aquellos que prefieran   Linux, esta tarea se puede realizar  a través de  linea de comandos ,pero debemos advertir querido lector que si no le ha respondido los métodos anteriores tampoco probablemente le   funcione ,pero si tiene un equipo Linux ( por ejemplo con Lubuntu)  ,tal  vez merzca la pena intentarlo

Primero, debemos eliminar las viejas particiones que permanecen en la llave USB.

    1. Vaya a la consola del sistema
    2. Ejecute sudo su
    3. Escriba la contraseña del administrador
    4. Escriba fdisk -l y anote la letra de su unidad USB.
    5. Escriba fdisk / dev / sd x (reemplazando x con la letra de su unidad)1 para seleccionar la primera partición y presione enter
    6. Escriba d para proceder a eliminar una partición
    7. Escriba d para proceder a eliminar otra partición (fdisk debería seleccionar automáticamente la segunda partición)

Luego, necesitamos crear la nueva partición.

  1. Escriba n para crear una nueva partición
  2. Escriba p para hacer que esta partición sea primaria y presione enter .1 para hacer que esta sea la primera partición y luego presione enter
  3. Presione enter para aceptar el primer cilindro predeterminado
  4. Presione enter nuevamente para aceptar el último cilindro predeterminado
  5. Escriba w para escribir la nueva información de partición en la llave USB
  6. Escriba umount / dev / sd x 1 (reemplazando x con la letra de su unidad)

El último paso es crear el sistema de archivos .

  1. Escriba mkfs.vfat -F 32 / dev / sd x 1 (reemplazando x con la letra de la unidad de memoria USB)

Eso es todo, ahora deberías tener una llave USB restaurada con una sola partición 32 que se deberia poder leer desde cualquier ordenador



Como comprobar repelentes de mosquitos por ultrasonidos


Actualmente es un tema  muy controvertido y cuestionado el uso de los repelentes electrónicos para ahuyentar  a que los  mosquitos para que no nos acribillan literalmente a picotazos. Es evidente  que los  repelentes químicos son útiles y en algunos casos muy efectivos, pero todos sabemos  que  pueden tener efectos secundarios en las personas pues  igual que afectan a los insectos, nos afectan a nosotros obviamente en menor intensidad

A pesar de que hay un estudio de la Universidad de la  Habana  que cuestiona su utilidad ,o incluso Facua cuestiona su utilidad ,  una de las empresas líderes del sector, ha negado rotundamente estas acusaciones y ha defendido la existencia de numerosos estudios científicos tanto nacionales como extranjeros que avalan sus más de 20 años de actividad. Como ejemplo, un estudio del año 2009, en contra de las anteriores tesis acerca de la poco o nula capacidad auditiva de la hembras, plantea la utilización de interferencias acústicas para el control de la plaga (‘Harmonic Convergence in the Love Songs of the Dengue Vector Mosquito’, Cornell University, Ithaca, NY)»,, ha declarado César Blanco, director de marketing de Radarcan, a ELMUNDO.es

En youtube  también hay aficionados que intentan implementar  generadores de ultrasonidos para cuestionar  la utilidad de los ultrasonidos ,   pero habría que hacer una observación, los transductores ultrasónicos funcionan a una frecuencia de resonancia específica, en particular en el ejemplo de youtube  este  funciona a una frecuencia de 40 KHz .,Si  revisamos la hoja de características del transceptor  su respuesta en frecuencia es similar a la de un filtro pasa banda centrado en 40 KHz y con 4 KHz de ancho de banda, lo que  quiere decir que el sonido que llega a los mosquitos esta en una frecuencia de entre 38 y 42 KHz, y si fuera correcta la teoría de que los mosquitos se asustan con un sonido de 35KHz su circuito no podría proporcionar esa frecuencia,

Ademas en el mercado  existen fabricantes que utilizan la frecuencia de 20khz  lo cual  haría   el prototipo   aun mas diferente  de los comerciales

Repelentes electrónicos por  ultrasonidos

Aunque no sean 100% eficaces  los repelentes basados en  ultrasonidos  contra todas las variedades de mosquitos lo cierto es que estos emiten una frecuencia de ultrasonido que desorienta a ciertas  variedades de mosquitos (y es totalmente imperceptible para el oído humano) .

Estos  repelentes  de ultrasonidos están   indicados para usos interiores, ya que las ondas de ultrasonido se distribuyen al rebotar sobre los muros y otras superficies sólidas.Sobre todo son seguros y totalmente inocuos ya que no se basan en tóxicos y sustancias  químicas de olores desagradables, por ello son  ideales para dormitorios especialmente el de los pequeños, ya que no perturbarán el descanso.

Ademas este tipo de equipos crean una barrera ultrasónica que ahuyenta teóricamente  a los mosquitos, con una cobertura de 25 metros cuadrados  con  un consumo de 0,08 a 0,35 Watts recomendándose  situar estos  a una altura de 0,70-1,50 metros y para mayor efectividad, no bloquear su cara frontal o enfocar directamente hacia cortinas o ventanas

Si este  tipo de repelentes llevan mucho tiempo en el mercado ¿por que se cuestiona su utilidad ?

Pues  bajo la opinión del que suscribe estas lineas porque  el  uso continuo de estos dispositivos  provocan que el propio transductor  ultrasónico deje de funcionar por agotamiento. Dado que la frecuencia del  ultrasonido no es ( o no debería ser)  audible, el usuario  ve el testigo del equipo con alimentación  infiriendo que el dispositivo esta generando las ondas de  ultrasonidos, cuando en realidad puede no ser  así  puesto que  por fatiga del uso, los transductores  suelen dejar de funcionar con el uso del paso  del  tiempo ( no olvidemos que no dejan de ser un cristal ajustado a una frecuencia determinada lo cual debido a esas propias oscilaciones  puede  hacer que deje  de responder)

En la siguiente imagen podemos ver dos tipos de ahuyentadores por  ultrasonidos diferentes ( uno alimentado por pilas  y otro alimentado por ca( el de  la derecha)


Como se puede apreciar, a pesar de que son dispositivos bien distintos, ambos cuentan con un pequeño resonador  que va a parte de la electrónica con un pequeño cablecillo de cinta en cuyos extremos va soldado el resonador de apenas 1cm de diámetro

En ambos casos el transductor es de pequeñas dimensiones  y sin contenedor lo cual lo hacen aun mas propenso a  averiarse  como es el caso  y bajo la opinión del que suscribe estas lineas el motivo por el qeu mucha gente cuestione su uso pues lo cierto es que con el tiempo es que suelen dejar de funcionar por agotamiento del transductor de ultrasonidos..



Prueba del transductor ultrasónico

¿Como podemos  evidenciar que el  circuito esta funcionando ?  pues sencillamente con un  osciloscopio  conectado a un buen micrófono o buen con una app para Android que  haga el análisis

Desde este blog hemos probado la app   UltraSound Detector  que le permite detectar  señales acústicas ultrasónica encima de la frecuencia definida por el usuario (por encima de 18 KHz por defecto).

Algunas características de esta app:

  • indicación de la vibración del evento de alarma .
  • Registro de eventos se registra automáticamente. espectro de la señal y la información de ubicación se pueden incluir.
  • Las señales ultrasónicas convertidor en sonidos audibles. para que pueda escuchar las señales ultrasónicas.
  • Modo fondo con las notificaciones . Una vez que esta opción se inicia, la aplicación se ejecuta en segundo plano y no requiere interacción humana hasta que el evento de alarma ocurre. Se continúa funcionando incluso después de que el dispositivo se reinicia.
  • consumo de batería ajustable en el modo de fondo . La aplicación está diseñada para conservar la batería de su dispositivo y permite seleccionar la velocidad de actualización de datos. La hora más frecuencia de actualización, el menos batería que se necesita.
  • Análisis amplio espectro con diferentes formas de mostrar los resultados: espectro, cascada, osciloscopio.
  • rango de frecuencia ajustable y resolución de frecuencia seleccionable entre 2,5 y 50 Hz.

Como  el elector puede inferir , este detector puede ser útil en los casos siguientes:

  • Para comprobar el trabajo-capacidad de diversos números transductores de plagas ultrasónicos electrónico y dispositivos de repelente de insectos, así como los dispositivos de emisión de ultrasonidos si trabajan en el rango de frecuencia apropiado.
  • Para localizar la detección de fugas en las conducciones del aire y sistemas de refrigeración. Usted probablemente está familiarizado con el silbido de una fuga grande hace. las fugas más pequeñas también emiten sonido, sin embargo, la frecuencia es demasiado alta para nuestros oídos lo detecten. Un detector de fugas ultrasónico permite detectar el sonido de silbido ultrasónico. Algunas fugas pueden ser detectadas a partir de varios pies de distancia, por lo tanto, el acceso a la fuga no siempre es necesario.
  • Para detectar la presencia de la tecnología de seguimiento entre dispositivo de ultrasonidos en algunos lugares públicos. La tecnología incorpora tonos de alta frecuencia que son inaudibles para los seres humanos en los anuncios, páginas web, e incluso los lugares físicos como tiendas al por menor. Estos «balizas» ultrasónicos emiten sus secuencias de audio con altavoces, y casi cualquier dispositivo de entrada de micrófono como los que se accede por una aplicación en un teléfono inteligente o tableta, puede detectar la señal y comenzar a armar una imagen de lo que usted ha visto los anuncios, lo Los sitios que examinaba, y hasta dónde ha estado.
  • Para averiguar la voz a dispositivos cráneo (tecnología V2K). Este dispositivo es un uso de armas para transmitir voces con frecuencias bajas o altas. Las voces pueden ser para los comandos o ataques de acoso que pueden parecer propia voz el objetivo de individuo. Voz a la tecnología cráneo se refiere a veces como “telepatía sintética”.
  • Para detectar algún tipo de armas de ultrasonidos, que causan dolor físico sin detección humana.
  • Para comprobar la calidad de los sonidos tiemblan (alta frecuencia) de los altavoces.



El   resultado de la detección se puede mostrar en la pantalla en el modo de primer plano y también se presenta en forma de notificación y (o) por el sonido (vibración) en el modo de fondo cuando la pantalla del dispositivo Android está apagado.

Precisamente en condición de silencio ,   desde este blog hemos probado diferentes  auyentadores  con esta aplicación  , resultando  que  varios de los  que se probaron no generaban  la salida de ultrasonido.

Esta es una pantalla de uno de los  dispositivo que funcionaba  correctamente;

Screenshot_2018-08-03-09-27-20-821_com.microcadsystems.serge.ultrasounddetector[1]

Lógicamente la evidencia  que el dispositivo  funciona es que si lo apagamos deja de verse en pantalla del terminal la frecuencia  de oscilación  y si lo volvemos a encender  la app la vuelve a detectar  ( en nuestro caso  de 20.7khz)

La frecuencia de trabajo  superior depende de la especificación de audio del dispositivo Android actual y se puede llegar hasta 150 KHz, si se utiliza el micrófono o el sensor de ultrasonido externo, sin embargo, el micrófono interno también se puede utilizar para determinar la señal de ultrasonido, pero la sensibilidad y la frecuencia superior será peor dependiendo de la calidad del micrófono interno ( en nuestro caso es mas que suficiente el micrófono interno del terminal).

Por otra parte, la aplicación está utilizando una característica de sobremuestreo. Por lo tanto, se puede ver, por ejemplo, 25 kHz ultrasonido incluso si el dispositivo digitaliza sólo el 22 kHz de audio (frecuencia de muestreo de 44 KHz).



Como recuperar contraseña olvidada en Lubuntu


Lubuntu está dirigido a los usuarios de PC y portátiles que se ejecutan un  hardware de bajas especificaciones en los momentos actuales , es decir ordenadores algo desfasados de hace ya algunos años, que  a pesar de contar con  licencia de Windows ( por ejemplo Windows  XP , Windows NT , Windows 7 ,etc ) este no se ha actualizado w W10 por lo que no esta a la altura a efectos de seguridad o para ejecutar aplicaciones actuales . Es triste pero esos equipos funcionales simplemente no tienen suficientes recursos para todas las ventanas,avisos y notificaciones de las distribuciones corrientes “con todas las funciones”.

Precisamente para dar una segunda oportunidad a equipos anticuados, los miembros del equipo se encargan de LXDE y otros paquetes que forman parte de Lubuntu.

Ademas es importante que Lubuntu recibió el reconocimiento oficial como miembro formal de la familia Ubuntu, comenzando con Lubuntu 11.10.

Descarga de la imagen de Lubuntu

La ultima versión disponible para ordenador PC es la 18.04  aunque mantienen la versión anterior 16.04  para la plataforma Raspberry Pi 2  y 3

Para instalar lubuntu pc , lo primero es descargar la imagen iso para instalarlo en el arranque del equipo teniendo en cuenta lógicamente la arquitectura de la maquina.

Respecto a  la arquitectura la  versión de 32 bits servirá ara casi todas los  ordenadores  anteriores a 2007.( elija esta  opción  si no está seguro)  siendo la  versión de 64 bits  para equipos Intel o AMD mas modernos.

lubuntu

Ademas  existe una versión PowerPC para Apple Macintosh G3 / G4 / G5 e IBM OpenPower (LTS solamente).

El enlace  de descarga es el siguiente :   http://lubuntu.me/downloads/

Grabación  de la imagen Lubuntu en un DVD

Durante mucho tiempo la manera en la que se podía montar imágenes ISO en sistemas windows ha sido mediante programas de terceros  como por ejemplo : Nero , Daemon Tools o Virtual CloneDrive,etc , pero a partir de Windows 8 en adelante se añadió una nueva  funcionalidad  que permite grabar imagenes ISO directamente con las herramientas que proporcionan el s.o.

Para grabar imágenes ISO en un CD o DVD, podemos hacerlo también de manera nativa  en Windows 10, para lo cual  introducimos en la grabadora CD/DVD un disco virgen.Hacemos clic derecho sobre la imagen ISO y seleccionamos la opción “Grabar imagen de disco”.

Al seleccionar la opción “Grabar imagen de disco”, aparecerá una ventana donde tendremos que seleccionar la unidad en la que vamos a grabar y si queremos o no verificar los datos del  DVD una vez termine la grabación.

Cómo se ver  es muy fácil montar y grabar imágenes ISO en Windows 10 de forma nativa gracias a la inclusión que se ha hecho a partir de Windows 8 de esta funcionalidad, que permite olvidarnos de programas de terceros

Por cierto ,es posible que al hacer clic derecho sobre una imagen ISO no le aparezcan las opciones que explicamos más abajo. Eso es debido a que esta usando un programa de terceros por defecto. Si quiere montar o grabar imágenes ISO de manera nativa en Windows 10, debe hacer clic derecho sobre la imagen ISO, seleccionar “Propiedades” y después en la pestaña General hacer clic sobre “Cambiar…” para seleccionar el “Explorador de Windows”.

Resumen de instalación de Lubuntu

Una vez que tenga el DVD grabado , tendrá que introducir este  en el lector del equipo donde lo pretenda instalar  y forzar en ese  que el arranque  sea no desde la partición primaria del disco interno sino desde almacenamiento extraible  .

El orden de arranque se  cambia entando en la BIOS  ( se suele acceder pulsando  la tecla  escape en el arranque) y colocando el lector de DVD en la maxima prioridad

Una vez que consigamos arrancar , aparecerá una pantalla  para seleccionar el idioma ( en nuestro caso lógicamente elegiremos Español) y pulsamos la opción “Instalar Lubuntu”.

Seleccionado el idioma ya  se cargará un escritorio con el asistente de instalación de Lubuntu .En ella seleccionaremos nuevamente la opción de “Español” y pulsamos el botón siguiente.

Toca  seleccionar el idioma del teclado donde  marcaremos la opción “Español” y pulsamos el botón “continuar”.

En la siguiente pantalla aparecerá algo novedoso que tiene que ver con la opción Ubuntu Minimal. En este caso tenemos dos opciones:

  • Instalación mínima. Ésta e recomienda para equipos con pocos recursos y solo tiene el escritorio, el navegador web y las utilidades básicas.
  • Instalación Normal :sino tenemos problemas con el hardware lo mejor es marcar la Instalación normal y pulsar el botón “continuar

Seleccionada la instalación aparecerá ya la pantalla de Tipo de Instalación. Si tenemos un disco duro en blanco, optaremos Borrar disco e instalar Lubuntu y pulsaremos el botón continuar.

Tras un rato toca seleccionar la zona del planeta  para el tema de cambio de hora: nosotros estamos en España así que marcaremos la opción de España -Madrid y pulsamos continuar.

En la siguiente pantalla  ya  nos pedirá el nombre de root y su contraseña así como el nombre del equipo. Lo rellenamos y pulsamos el botón de continuar.Ahora la pantalla se reducirá y comenzará a instalarse el sistema operativo.

Dependiendo de la máquina que tengamos, el proceso durará  entre 25 a 40 minutos   ( incluso mas). Una vez que hemos terminado la instalación, reiniciamos el sistema para tener listo Lubuntu 18.04 y difrutar de equipo renovado.

Algunas cosas  para las que puede ser útil un equipo con Lubuntu : navegación   por la red ( incluye  FireFox) , ofimática ( gracias a Abiword  y Gnumeric incluidos por defecto) , P2P ( instalando el sw de Amule) ,  ver libros en PDF gracias al visor de Adobe viewrr instalado también, ver películas(gracia a mpv Media Player o GNOME player ambos instalados por defecto)   y un largo etcétera





Recuperar  clave olvidada

Tenía que pasar, tras unos meses de instalar Lubuntu en un viejo equipo  quizás ya  no recuerde su contraseña (al final es lo de siempre: no se recuerda si era en mayúsculas, en minúsculas,etc  ,, pero el caso es que no logra entrar en tu sesión), pero por suerte existe una sencilla solución  pues es cuestión  de escribir una sencilla línea de comando en el terminal.

Para ello  en herramientas del sistema   vaya a LXTterminal ( es decir la consola del sistema)

Ahora  escriba  sudo passwd    y el usuario  con que instalo Lubuntu  y a continuación cuando se lo pida  tendrá que poner la clave inicial del nombre de su usuario con que ha entrado  y si es correcta le dejar cambia esta:

[email protected]:~$ sudo passwd carlos
password for carlos:
Enter new UNIX password:
Retype new UNIX password:
passwd: password updated successfully

Este método como puede imagina tiene una pega; se debe recordar la pwd previa o la del root .¿pero qué pasa si no recuerdo mi contraseña,ni la de Root ?, pues  debeRÁ seguir  unos pasos similares a los  siguientes:

  1. Reiniciamos nuestro PC y pulsamos Esc en el arranque.
  2.  En cuanto se muestre la pantalla de inicio de GRUB seleccionamos la opción “(recovery mode)” pero no pulsamos  la tecla Enter
  3. Pulsamos la tecla “e”( de edicion)   de nuestro teclado para editar las opciones de arranque y buscaremos una línea similar a esta: “linux /boot/vmlinuz-3.2.0-18-generic root=UUID=b8b64ed1-ae94-43c6-92\d2-a19dfd9a727e ro recovery nomodeset:”Allí reemplazamos “recovery nomodeset:” por “rw init=/bin/bash:
     Esto forzará a que al iniciar nuestro equipo en modo recuperación aparezca la línea de comando esperando instrucciones
  4. Pulsamos la tecla F10 para cargar los cambios e iniciar el sistema. Si todo ha ido bien veremos una pantalla en negro donde debemos escribir lo siguiente: /usr/sbin/usermod -p ‘nuestracontraseñasinlascomillas’ “nuestronombredeusuariosinlascomillas” Si no conocemos nuestro nombre de usuario podemos averiguarlo consultando cual fue el ultimo usuario en tratar de entrar en sistema  con  el comando lastbTambién podemos listar todos los usuarios del sistema con cat /etc/passwd | cut -d”:” -f1Puede que necesitemos modificar la contraseña del usuario root (el usuario con el máximo nivel de privilegios en nuestro sistema) ejecutando /usr/sbin/usermod -p ‘nuestracontraseñasinlascomillas’ rootVolviendo al tema principal. Si ya has cambiado la contraseña de tu usuario, reiniciamos nuestro PC y ya deberíamos poder acceder a nuestra sesión con nuestro nombre de usuario y contraseña
