Reparar una nike+ sportband


El sensor Nike+ recopila información sobre sesiones de carrera o caminatas  enviando  esa información a un receptor, como pueden ser : un iPod, iPhone o  Nike+ SportBand, que  permiten registrar la distancia, el tiempo, el ritmo y las calorías consumidas.





El sistema Nike+ se basa en colocar o fijar dicho  sensor correctamente en las zapatillas Nike, fabricadas especialmente para el dispositivo ( es decir con la plantilla preparada para albergar el sensor), o bien de otra marca a través de un soporte(como vamos a ver) : una vez en el lugar, el sensor funcionara de forma automática.

Los pasos para conectar este sensor son los siguientes:

  • Quitar la plantilla del zapato izquierdo de cualquier par de zapatillas Nike para acceder al compartimiento que puede contener el sensor.
  • Colocar el sensor en el compartimento con los logotipos hacia arriba y luego vuelve a colocar la plantilla. De este modo el sensor estará en su lugar y listo para funcionar.
  • Fijar el sensor a una zapatilla que no sea Nike también es posible  usando uno de los muchos métodos caseros:
    •  Cortando un agujero del tamaño del sensor en la suela interior de la zapatilla izquierda, imitando la cavidad que puede encontrar en una zapatilla Nike, desliza el sensor en los cordones en la parte superior de la lengua de la zapatilla o
    • Adhiriendo el sensor a la parte superior de la misma con cinta adhesiva.

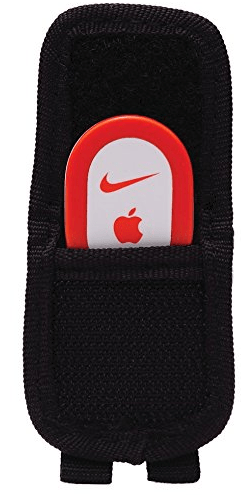

    • Comprando un soporte de terceros para mantener el sensor en su lugar en una zapatilla que no sea Nike de modo que el sensor se adapta en una bolsa que se coloca en los cordones de las zapatillas y se mantiene cerrado con Velcro    como el siguiente diseño    que puede comprarse por unos 12€                                                                nikess
    • Las posibilidades son infinitas, pero debe tener varios puntos importantes en mente para garantizar resultados precisos: el sensor debe estar colocado con el logotipo hacia arriba en la zapatilla izquierda, y  debe estar  fijado  firmemente en su lugar, y debe colocarse bastante paralelo al suelo.
  • Moverse  para activar el sensor, el cual automáticamente comenzará a transmitir cuando detecte el movimiento, y dejará de transmitir cuando no lo haga.
  • Apagar la batería del sensor presionando el botón en el lado opuesto del logo y manteniendo pulsado el botón durante tres segundos. Esto sólo debería ser necesario cuando se pasa por la seguridad del aeropuerto y en los aviones, de acuerdo con Nike y Apple, ya que la batería entra en modo de espera automáticamente  cuando no está en uso. Si desconecta la batería, recuerda que deberás activarla antes del próximo uso. Nike y Apple recomiendan hacerlo presionando el mismo botón con un clip o un bolígrafo.

El sensor  Nike +  es pues el elemento que  facilita el seguimiento de  tiempo, distancia, ritmo y más mientras corre  para después al conectarlo al ordenador  sube los datos de ejecución a Nikeplus.com, el club más grande del mundo, donde se puede  supervisar el progreso, unirse a retos, asignar  carreras y conectarse con  amigos.

Inicialmente lanzado para correr en 2006, la comunidad Nike + ha crecido para incluir aproximadamente 7 millones corredores. Desde sus inicios, Nike + ha ampliado en un ecosistema deportivo que incluye baloncesto Nike +, Nike + y el recientemente lanzado Nike + Kinect. Los atletas de cualquier nivel pueden encontrar una gran variedad de productos que incluyen una nueva gama de colores en el Nike + SportWatch GPS Powered by TomTom y el Nike + FuelBand, Nike + Sportband Nike + corriendo aplicaciones y nano iPod con Nike +. Los usuarios deportivos pueden visitar solo destino nikeplus.com para acceder a todos sus datos incluyendo NikeFuel puntos acumulados de todos los dispositivos de Nike +, creando una comunidad globalmente conectada del deporte de por vida (para más información: http://www.nikeinc.com/news/nikeplus-experience)



El sensor se vendía de forma individual, por lo que era ideal si tenia que reemplazarlo,  o  para un segundo par de zapatos listos para Nike + o necesita conectarlo a su dispositivo Apple.

Este sensor mide ritmo, distancia, tiempo transcurrido y calorías quemadas enviando la información   mediante un enlace  de  radio a un receptor qeu en principio solo puede ser gestionado por dispositivo  compatible con tecnología  Apple como son

  • Nike + SportWatch GPS alimentado por TomTom (sensor incluido y opcional);
  • Nike + SportBand (sensor incluido);
  • IPod nano ® y receptor Nike +;
  • IPod touch ® 2G;
  • IPhone 3GS ®
  •  iPhone 4 ®

La información pues  se transmite de forma inalámbrica a su dispositivo para obtener una retroalimentación en tiempo real  en alguno de los dispositivos  anteriores ,mientras se entrena.

En teoría se debe adquirir un nuevo sensor de Nike+, cuando se recibe un mensaje de que la batería se está agotando. De acuerdo con Nike, la batería tiene una duración de cerca de 1000 horas de «uso activo», y enviará una señal de batería baja a su receptor aproximadamente dos semanas antes de que se quede sin energía. Si bien Nike y Apple dicen que la batería no es reemplazable y un nuevo sensor completo debe ser comprado, el proceso  que vamos a describir para la Nike+ sportband  igualmente ,tambien   puede ser replicado para este a fin de reemplazar  la batería del propio sensor:

  • Cortar el sensor  entre caja blanca  y la naranja con un cutter
  • Abir finalmente el sensor  con cuidado
  • Medir con un polímetro la tensión de la batería
  • Eliminar la vieja  batería  y reemplazarla por una nueva
  • Pegar para remover y reemplazar la batería.



Nike +sportand

Anteriormente a este  dispositivo  se necesitaba un Ipod o Iphone  para capturar  y procesar la información procedente del sensor Nike+  ,pero  desde que  Nike saco esta banda deportiva ,  se dejo de necesitar  todo ello , bastando tan solo en esta banda  que  pesa unos 23 gr más el peso de su sensor 6,5 gr así que todo en conjunto 28 gr lo que es muy ligero

Para monitorizar la actividad  basta pulsar el botón de inicio de la Nike+ SportBand y ya se puede correr almacenándose la información de cada carrera en la propia  banda ademas de poder ser visualizada  informando del ritmo o velocidad, los kilómetros, el tiempo transcurrido (crono a modo reloj) y las calorías que se queman y todo para consultar al instante.

La pantalla de la Nike+ SportBand está diseñada para llevarse cómodamente en la parte interior de la muñeca ,lo cual es muy importante porque se tiene visibilidad en cualquier momento de la carrera.

El dispositivo USB está integrado en el frontal de la pantalla, pero se puede extraer a través de la correa de la Nike+ SportBand, de forma que puede conectarse fácilmente a un ordenador como si fuese una memoria extraible o un pen drive  sirviendo tanto para cargar al batería de 60mAh como para enviar la información almacenada al ordenador   que permite  comunicarse con corredores de todo el planeta en nike plus,habiendo herramientas para motivar  ,con un panel que muestra cómo corren los miembros comparándolos con otros del mundo.



Después de algunos años de uso , es normal que la batería termine agotándose , llegando incluso el extremo de que al intentar cargarla via usb  , aunque en el display aparezca FULL, lo cierto es que al soltarlo de usb ni siquiera aparezca  nada en pantalla signo de que realmente la batería esta inservibles



Aunque el dispositivo en teoría es irreparable al estar sellado herméticamente , lo cierto  si es posible repararlo como vamos a ver  a continuación :

Cortar entre la unión de las partes superior e inferior con un cutter teniendo un cuidado especial de no penetrar en el interior rompiendo la electrónica

img_20161120_1758301

Una vezse  haya conseguido practicar una abertura ,abrir finalmente la caja  con mucho cuidado.





img_20161120_1759211

Ahora abierta la tapa con mucho cuidado soltar el cuerpo con toda la electrónica

img_20161120_1800021

Nos vamos a centrar ahora en el cuerpo :

img_20161120_1802281

En el cuerpo todavía hay 4 tornillos que fijan la placa  al lcd.

img_20161120_1808541

Quitado los 4 tornillos ,tener un cuidado especial con el cable de cinta del lcd

img_20161120_1810231

Ya vemos el modelo de la batería incluida  :251214.

Ahora soltamos la batería por completo y medimos con un polímetro la tensión de la batería (si no se enciende el lcd  habrá una tensión muy baja)



img_20161120_1811221

Si la tensión es inferior a 3V  debemos eliminar la vieja  batería  y reemplazarla por una nueva del mismo modelo  que podemos localizar por Internet en portales asiáticos.

La  batería  incluida  es de polímero 3.7 V con  tensión de carga: 4.2 V y lo importante para reemplazarlo es utilizar el mismo modelo :251214, Estos modelo  son muy usadas en  MP3/MP4, Bluetooth/GPRS/GPS del teléfono móvil, PDA, juguetes pequeños, cámaras y cámaras digitales y otros productos digitales.

251214



Alguna características principales de este modelo:

  • Tensión media es superior a 3.7 V,
  • Tiempo de carga rápida
  • Buena seguridad, con más de protección de la carga, protección de sobre-descarga, sobre la protección actual
  • Protección del IC parámetros de la tecnología: sobrecarga de voltaje 4.20 V 0.05 V
  • Sobre-descarga la protección del voltaje 2.7 V 0.1 V
  • Protección actual 3.0 1.0A (2.7 V ~ 4.25 V)
  • Temperatura de descarga:-20 C ~ + 60 C
  • Alta densidad de energía
  • Largo ciclo de vida
  • Alta capacidad
  • Baja resistencia interna
  • Funcionamiento estable: largo ciclo de vida: 500 continuo de carga y descarga, la capacidad de la batería no es menos del 80% de la capacidad nominal.
  • No tiene efecto memoria: en cualquier momento para cargar y descargar
  • Seguridad: circuito incorporado junta de protección Seiko no tiene fuego en corto circuito, sobrecarga, sobre descarga, choque, vibración, acupuntura, calor, y otros estados, no explosión y así sucesivamente.



Una vez conseguida la batería de recambio, desoldaremos la antigua, soldaremos la nueva respetando la polaridad y haremos los mismos pasos descritos anteriormente pero, a la inversa:

  • Ubicaremos la batería dentro de la carcasa,
  • Colocaremos los 4 tornillos
  • Atornillaremos estos a la caja.
  • Fijaremos el mecanismo a la caja inferior  ,
  • Colocaremos la tapa
  • Cerraremos el conjunto ,
  • Debemos volver a sellar la unión con pegamento  o con silicona

Es sorprendente la sensación de volver a ver funcionando un dispositivo que según el fabricante debería desecharse cuando en realidad puede tener una vida aun mas larga.
