Pistas para reparar una cámara digital compacta


Como cualquier dispositivo  con piezas móviles, circuitos integrados y multitud de otros componentes, una cámara digital puede sufrir una avería, las cuales no suelen  diferir mucho de las de otros aparatos electrónicos de precisión sobre todo al incorporar elementos mecánicos que son susceptibles de  fallar  en gran parte porque están sujetos a uso o desgaste.

Quizás el fallo más habitual sea la caída fortuita  o accidental de la cámara ,la cual   puede provocar diferentes anomalías  como puede ser la  rotura de lentes, objetivo, display  tapas, carcasas, mecánica de zoom, etc. Otras averías provocadas pueden ser debidas a  caídas de líquidos, o por la entrada de elementos extraños en el aparato como ejemplo la arena (especialmente  nociva para las parte móviles). Es obvio que cualquier liquido puede provocar averías muy serías por cortocircuito en componentes además de la corrosión o sulfatado de placas y elementos.

Tanto por un uso frecuente como por no utilizar una cámara ,también pueden  sufrir algún percance, por ejemplo el simple hecho de no usar la cámara  puede generar el secado de un electrolítico que derivará en una mala tensión  y qeu no encienda la cámara cuando vayamos a usarla.

Lo mejor en la mayoría de los casos es llevar la cámara digital a un servicio técnico de prestigio ( especialmente si esta en garantía)  pues  si no se elige un buen servicio técnico, estas averías o fallos pueden generar facturas desorbitantes.  Destacar que dada la espectacular bajada de precios es realmente importante antes pedir un presupuesto ya que en muchas ocasiones  le costará menos comprar un equipo nuevo que repararlo por parte de un profesional ( a no ser que aún este en garantía)

Afortunadamente la reparación de cámaras    compactas se suele “reducir”  a cambio de la batería  , problemas con la óptica o con la lente del objetivo, fallos en la electrónica del encendido o apagado, desperfectos en la mecánica interna, etc , que gracias a la modularidad  permiten la sustitución de esos elementos  haciéndolas  susceptibles de  reparar incluso por un aficionado.



Ante las caídas accidentales  o   salpicaduras de líquidos de  una cámara , lo mas normal  es que ocurra: que  no salga el   zoom, con el objetivo abierto  ya no funcione,  de error de memoria , el flash no funcione ,el  enfoque de cerca falle, no haga fotos, se apague sola, no se vea imagen,el zoom este mal, engranaje óptica mal, no cierre el objetivo, el objetivo vaya mal,tenga rota la pantalla, ya no encienda, no salga el  objetivo del todo,el objetivo se meta solo o se quede bloqueado, ya no cierre objetivo( mensaje de apagar) ,las fotos no se vean en pantalla, imagen mal, objetivo no cierre y se apague sola, pantalla rota, sin imagen, lcd roto,  no abra objetivo,no se apague, no haga buen contacto, objetivo desencajado, pantalla sin imagen,se apaga al hacer fotos, no cierra   y un largo etcétera.  Veamos pormenorizado   como subsanar estos problemas:

Alimentación

Es una de las averías mas frecuentes pues sin energía  ningún dispositivo electrónico puede funcionar .Es importante destacar  que las baterias  tienen una vida útil y  ademas de la antigüedad  influye en esto las cargas y la frecuencia de uso. Una batería o pila, irá perdiendo capacidad a medida que pase el tiempo y nunca volverá a estar al 100 % de carga como en sus primeros momentos de uso. Los cargadores de baterías son elementos que también están expuestos a averías propias o provocadas por el estado de los acumuladores que se usen. Prestando atención a los anteriores apartados podemos garantizar que minimizarán el riesgo de averías en un muy alto porcentaje.

Para descartar que el problema no es de energía pruebe las siguientes cosas:

  • La cámara puede estar en modo de suspensión : Si la cámara está en modo de espera, presionando ligeramente el botón disparador se encenderá la pantalla de nuevo.
  • El cable de conexión USB está conectado:Si el cable USB está conectado al ordenador, la pantalla de la cámara se apagará. Desconecte el cable USB para restablecer la pantalla.
  • Conectar otra fuente de energía: La sustitución de  la fuente de energía, como un adaptador de CA o un cable USB puede resolver el problema. Asegúrese de que la tarjeta de memoria está fuera de la cámara cuando se intenta encender el dispositivo.
  • Revisar  tapa de la batería : si no ajusta bien por desgaste o uso , no hará buen contacto la/s baterías  y  no  se suministrará alimentación a la cámara.
  • Revisar cargador : si no se suministra corriente no se cargará la batería  y no  habrá energía en la cámara por lo que es muy importante medir con un voltímetro  a la salida de este( o si no dispone revisando el led  testigo de salida de alimentación)
  • Si  a pesar de todo lo anterior no responde        es probable que  el problema puede estar relacionado con una batería vacía o defectuosa. Para solucionar este problema, intente reemplazar la batería.Signos  que nos  harán sospechar que esta averiada pueden ser   que no funciona con la batería  pero sí con el cargador , que al tomar unas pocas fotos se apaga o que se descarga  rápidamente incluso habiéndola cargado  recientemente

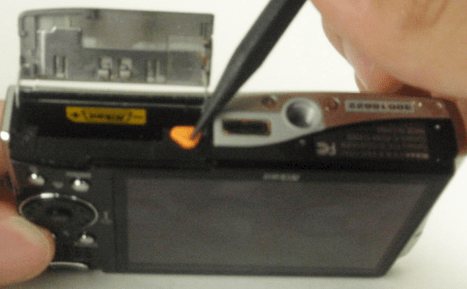

bateria

Placa madre

Es una avería grave que según la gravedad  normalmente obligara a la sustitución de la misma.

Síntomas que nos pueden hacer pensar en una avería de este tipo pueden ser los siguintes:

  • Se apaga
  • Al encender entra y sale el zoom y no hace nada
  • Al encenderla se apaga en seguida , o alimentación,
  • Al hacer foto se apaga
  • Al hacer foto se queda pantalla en negro y se apaga
  • Bloqueada todas las funciones
  • Cuando graba sale logotipo y no se puede quitar
  • Cuando se hacen fotos se bloquea
  • Da error
  • En caliente, da error y se para al grabar y reproducir
  • En modo cámara se apaga
  • En modo reproducir no funciona
  • Enciende pero no sale imagen
  • No deja reproducir las fotos
  • No deja ver fotos se pasa función cámara sola
  • Pantalla en azul y no hace nada
  • Pantalla en blanco o  en negro
  • Punto negro en pantalla  (también posible avería de limpieza)

Suele ser una operación muy delicada , que depende fuertemente del tipo de cámara . Para la nikon colpix  s51C  ,puede consulta  aqui  el proceso paso a paso de como  remplazar la placa averiada por otra nueva

placa madre



Problemas de la óptica:

Una avería muy común  aun mayor que las originadas por la placa madre , es todos los relacionado  con los fallos en el sensora sí  como  la optica y mecanica asociada a esta  que suelen ir en una única pieza . Puede ser un mal funcionamiento puntual o por defecto de fabricación. Otras averías comunes en las cámaras digitales son: que el botón de encendido no responda, que la pantalla muestre una imagen distorsionada, que el objetivo se atranque, que la óptica se haya desajustado o está mal calibrada, o que se haya partido algún componente de plástico interno.

Síntomas que nos pueden hacer pensar en una avería de este tipo son:

  • Zoom mal (ni sale ni entra )
  • Zoom no va a tope
  • Rayas en pantalla al hacer foto ,reproduce fotos muy mal ,sale flash pero las fotos oscuras
  • Salen las fotos de color verde o  fotos oscurecidas
  • Salen puntos de color en el objetivo interior
  • Enfoca mal
  • Salen rayas de display que luego salen en la foto (también  posibles por fallos en placa madre)
  • Imagen mal ,al encender, no abre objetivo óptica bloqueada o golpeada
  • Al hacer fotos sale rayita como suciedad ccd averiado
  • Da error fotos con flash muy oscuras diafragma mal
  • Da error sale en la pantalla vuelva a encenderla óptica mal
  • Da error y no se ve imagen ccd mal
  • Desenfoca lente de foco no se mueve
  • Display con rayas
  • Hace fotos con demasiada luz
  • Hace fotos con punto negro (también posible avería de limpieza)
  • Hace las fotos en blanco
  • Hace las fotos muy claras
  • Hace las fotos sin color, o oscuras con nieve verde
  • Hace mal las fotos como desenfocadas
  • Hace un ruido al encender (posible avería mecánica zoom)
  • Imagen borrosa o desenfocada,
  • De  color rojo y sin imagen cuando graba
  • Imagen distorsionada se ve mal ,las fotos salen borrosas no va bien ,
  • No enfoca bien , rayas en imagen se ve mal ,no enfoca bien el objetivo
  • Flash a veces falla-objetivo ni entra ni sale sincronismo de obturador
  • Flash e imagen salen descompensadas (poca nitidez) sincronismo de obturador
  • El objetivo se cierra y abre mal arena en servo mecánica
  • El zoom esta mal uso o arena
  • El zoom no va bien, se queda sin cerrar uso o arena
  • Error de lente: es un error que algunas cámaras lo notifican en el lcd

Si el objetivo esta defectuoso, la sustitución de todo el conjunto suele ser la  la única opción.A veces manteniendo pulsado el disparador mientras se enciende puede ayudar (es decir
mantener  pulsado el disparador hacia abajo y la lente hacia arriba mientras la cámara está encendiendo).Otra idea es colocar  la lente de la cámara hacia abajo y encender la cámara:  colocando   la lente de la cámara hacia abajo e intentando encender la cámara varias veces puede realinear los pasadores en el prolongador del objetivo si  no están alineados ( a veces con un golpecito suave en el lado de la cámara  posiblemente pueda realinear también los pasadores).

Si los trucos anteriores no le han solucionado el problema lo mas aconsejable seria reemplazar el CCD. Suele ser una operación muy delicada , que depende fuertemente del tipo de cámara . Para la nikon colpix  s51C  ,puede consulta  aqui  el proceso paso a paso de como  remplazar el modulo CCDo  por otro nuevo

onbjetivo

Pantalla lcd

Cambiar la pantalla  también es una avería muy típica .Al igual que con otros equipos electrónicos reemplazar  es la única opción, sobre todo cuando es evidente por fractura del lcd o grietas externas. Por tanto si el monitor está dañado o roto, tendrá que reemplazar el monitor LCD sobre todo si la pantalla LCD de la cámara no muestra nada cuando se enciende o el monitor se ha dañado
Síntomas que nos pueden hacer pensar en una avería de este tipo son:

  • Por golpe, no se ve la pantalla (si hace fotos)
  • Rayas en pantalla
  • Por golpe pantalla rota provocado por uso

lcd

Suele ser una operación una vez  mas  también muy delicada , que depende fuertemente del tipo de cámara . Para la nikon colpix  s51C  ,puede consulta  aqui  el proceso paso a paso de como  remplazar la placa averiada por otra nueva

Flash

El conjunto de flash puede no estar funcionando correctamente lo cual obliga normalmente a sustituir el conjunto del flash  o el condensador de alta capacidad.

Síntomas que nos pueden hacer pensar en una avería de este tipo son:

  • Cuando se trata de tomar fotografías, el flash no se dispara.
  • NO DISPARA EL FLASH Y PARPADEA LUZ DE CARGA condensador alta capacidad
  • EL FLASH NO FUNCIONA circuito drive flash



Tarjeta de memoria

A veces al disparar la foto ,esta no se queda grabada en la tarjeta,lo  cual puede ser  o bien por la tarjeta  de memoria averiada ( que debemos remplazar para descartar este problema)  o por el lector interno , fácilmente deducible por   pines rotos. En otras ocasiones da error de tarjeta con  una tarjeta  nueva  lo cual es una señal inequívoca  de  pines mal



Botonera o carcasa

A veces  la carcasa está dañada porque  ha sufrido daño externo: es evidente que para proteger  la electrónica  y el CCD debe volver a colocar la carcasa exterior  con los medios que tenga disponibles.

Otras avería son los pulsadores que por desgaste no responden, lo cual  su reparación es obvia ya que sin  ellos la cámara no responderá ,pero puede ser dificultoso obtener las placas donde se ubican estos por lo que en muchas ocasiones habrá que reemplazar fisicamente estos









Herramientas:

Aparte de un polímetro para comprobar la batería, lo normal es usar las dos  siguientes herramientas:

Destornillador Philps 00:Phillips # 00 es el tornillo de tamaño más común en pequeños dispositivos electrónicos .Es necesario un  destornillador  de precisión robusto con un eje sólido de metal , mango de plástico recubierto de goma , y la peonza para girarlo mas cómodamente .


Puede  conseguir un  destornillador en Amazon en el siguinte enlace  Connex COX977600 – Destornillador de punta de estrella (Philips 00, 60 mm)

Spudger:  es una herramienta antiestática resistente que se puede utilizar para una variedad de propósitos en la reparación de los dispositivos electrónicos. Suelen  estar hechos de nylon y tienen un extremo plano y otro extremo puntiagudo. Las propiedades antiestáticas y flexibles, los hacen ideales para trabajar alrededor de los componentes electrónicos sensibles sin temor a la impactante o rayarlos.

El lado plano señalado se puede utilizar para desconectar los conectores, retirar la pasta térmica del disipador de calor, hacer palanca en componentes, ayudar en la soldadura, o simplemente para desenroscar la batería de un MacBook. El extremo puntiagudo del spudger se puede utilizar para conectar / desconectar los componentes, sostener objetos para la soldadura, o de ayudar para introducir algun conector . Algunos spudgets  también incluye una muesca para conectar cables.




Puede  conseguir un  spudger en   Amazon en el siguiente enlace Menda Nylon soldadura Tool Spudger negro de punto
