Simplisimo soldador de puntos


En esencia la soldadura por  puntos  se usa intensivamente  en aplicaciones electrónicas  muy variadas destacando el ensamblaje de las células de baterías .La tecnología que hay subyacente    no es nada compleja, pues  la  configuración típica de un soldador de puntos no ha variado a  lo largo de los años,  consistiendo básicamente en  una fuente de muy baja tensión (entre 3 y 15V) de alta intensidad   conectada a un cabezal para soldar.

Desgraciadamente, a pesar de que no incluye demasiada tecnología, un soldador de puntos  es uno de los pocos equipos donde la construcción casera  de este  es mucho  más barata que comprarlo montado,  incluso si se decide a comprarlo en alguno de los famosos  portales chinos, ya que incluso comprándolo desde  allí , sus precios van entre los 300€ en adelante.

Puestos  a fabricar un soldador de puntos  nosotros mismos , en  youtube  se pueden ver  una gran cantidad de diseños de soldadores de puntos fabricados de forma casera usando casi siempre viejos transformadores de microondas dado  que son fácilmente obtenibles. A estos  transformadores  se les elimina el secundario de AT  y se rodea con   dos vueltas de cable de gran sección ( al menos de 8mm).Obviamente se  debe  tener  cuidado extremos si se decide seguir por ahí, pues  trabajar incluso con las piezas de  un horno de microondas es extremadamente peligroso  sobre todo por el peligro de descarga del condensador de AT. Además el resultado obtenido  aparte de peligroso  (tenga en cuenta que esta conectado  a la red de c.a) , dado el tamaño del trasnformador,   el conjunto es muy voluminoso  ,ruidoso y dificil de controlar .

Veamos un diseño muy sencillo  cuyos resultado  de  soldadura del pulso simple son igual de buenas que muchos soldadores profesionales  pudiendo llegar hasta , 210A para ser exactos.

Soldador un punto

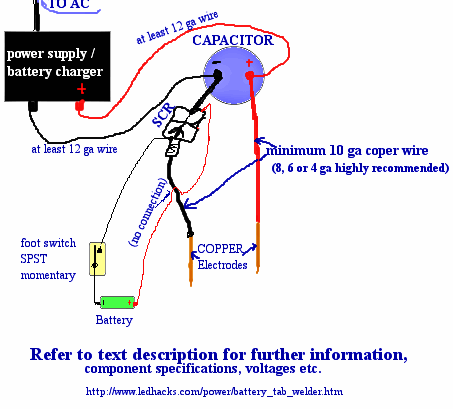

Este diseño destaca por su simplicidad al  usar  como elemento activo únicamente  un tiristor de potencia de al menos 100 Amp para controlar la descarga del supercondensador.

Por mayor simplicidad ,  incluso en esta configuración  se ha optado  por añadir una pequeña batería  unido a un pulsador normalmente abierto para cebar al tiristor   incluyendo ambos componentes en un pedal  para activar el circuito

Obviamente  al activar el pulsador haremos que el SCR  entre en conducion    permitiendo la descarga de  condensador sobre los electrodos desde el momento en  el que el pulsador se cierre.

Claramente este esquema se puede  mejorar  usado la misma tensión de referencia  , pero dado el poquísimo consumo  y que puede ir integrado en el interruptor de pie  no es una mala opción y desde luego el circuito es bastante sencillo de construir.

Los componentes básicos  necesarios:.

  •  Fuente de alimentación de sobremesa  de 15-16v .Su amperaje depende de los rangos de carga de los condensadores (sobre 5A max ). En el esquema falta la resistencia de carga del condensador en serie (puede ser una bombilla en serie )
  •  SCR de 220v/220Amp (tiristor).Sólo  se necesita uno a menos que desee agregar un segundo conjunto de condensadores y un interruptor de láminas para la soldadura de doble pulso, pero esa opción es  mucho más cara
  • Carga resistencia control – se usa una bombilla  en serie de las usadas en un automóvil como luz de niebla (sobre 5A máximo segundo ~ 40 cargas), lo cual hara  de resistencia  de carga de la bateria de condensadores. Hay personas que eoptan por una resistencia clasica de potencia, pero desde luego una bombilla incandescente es mucho mas simple y economica
  •  Pulsador de pie ( ON/off ) para activar el SCR  para  la  soldadura (yo usé la misma fuente de alimentación de 15v para el interruptor, que está muy bien con un trabajo tan pesado SCR.)
  • Cable de tierra trenzado  terminando en Cobre sólido presentando a un punto en los extremos ( debería esta aislado  por los que sólo asegúrese de que su mano no va a estar en peligro de convertirse en parte del circuito !)
  • Condensador de  aproximadamente ~ 21 + faradios capacidad ( por ejemplo puede usar 10F uno, dos 5F y un 1F  de los usados  en  coche  para audio ). Todos los condensadores van en paralelo y con cables de sección adecuados ( mejor  sobre barras de metal)



Nota :  Como nos comenta Joaquin , que este diseño tiene un pequeño inconveniente  debido a que al trabajar en corriente continua  el tiristor  , una vez disparado este queda asi hasta que desconectemos la fuente de CC,  por lo que muchos diseños  para controlar  el pulso ,  optan por usar  transitores para descebar el SCR

Versión doble pulso

Basada en  el  principio  de los soldadores  de un punto , la mejora  del  circuito anterior  consiste en primer lugar en hacer una descarga más pequeña para limpiar la superficie del material de impurezas tales como el petróleo y crear una soldadura débil. El segundo impulso con más energía hace  enlace final. Con el fin de tener un pulso estable durante la descarga  se necesita pues  un condensador  mas grande para el segundo pulso.

Por tanto ademas  de los componentes anteriores , necesitara además :

  •  Segunda fuente de alimentación de sobremesa @15-16v / 5A max usando
  • SCR  220v/220A  (tiristor)
  • Rele reed
  • Condensador de  aproximadamente ~ 21 + faradios capacidad ( por ejemplo puede usar 10F uno, dos 5F y un 1F  de los usados  en  coche  para audio ). Todos los condensadores van en paralelo y con cables de sección adecuados ( mejor  sobre barras de metal)  NOTA :para el primer SCR  se usaría  una capacidad muy inferior (por ejemplo un condensador de 1F)
  • Carga resistencia control – se puede  usar tambien  una bombilla  en serie de las usadas en un automóvil como luz de niebla (sobre 5A máximo segundo ~ 40 cargas), lo cual hara  de resistencia  de carga de la bateria de condensadores. Hay personas que eoptan por una resistencia clasica de potencia, pero desde luego una bombilla incandescente es mucho mas simple y economica

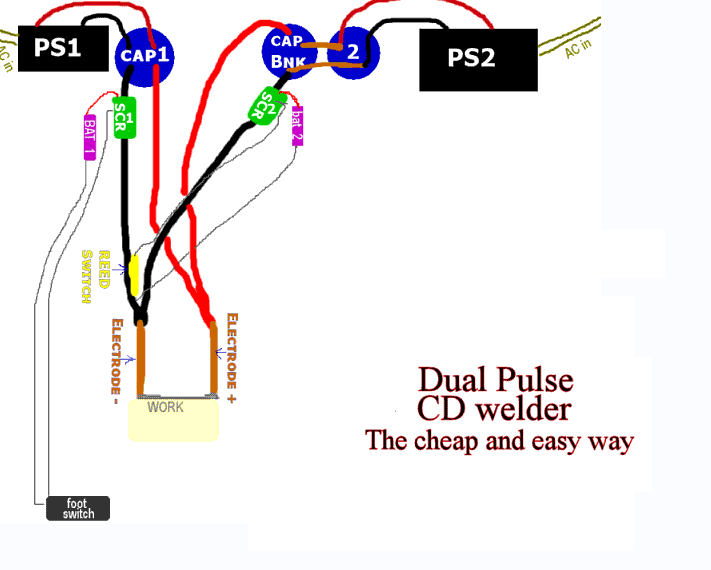

En el esquema anterior como vemos se añade un control del  circuito de descarga por condensador  basado en un tiristor  y un supercondensador. La demora entre un pulso y el siguiente se basa en el retardo producido  por el rele reed al detectar la elevada corriente generada en la primera descarga pues la natural inductancia producida por el pulso de soldadura  hará que los contactos del rele reed se cierren activando el segundo SCR

Al ser un circuito tan básico no hay manera de medir el retardo entre ambos pulsos  que es aproximadamente de 1/4 segundo. Evidentemente con un circuito de demora se podría demorar mucho mas la segunda chispa pero para propósitos  caseros este diseño de  circuito es mas que suficiente

Consejos

  • Cómo electrodos de soldadura   elija un alambre  macizo y limados por el extremo. Tenga en cuenta que son muchos los factores que afectarán a la calidad de la soldadura.
  •  Limpie todas las superficies de soldadura con un limpiador no residuo como alcohol de alto %. Debe optimizar el contacto metal a metal, por lo que debe ser libre de aceites y basura
    para mantener las puntas de soldadura limpia regularmente los presentar a un punto redondeado. El tamaño de este punto afectarán su soldadura: si es  demasiado grande un punto  no soldará completamente, y si es demasiado pequeño  probablemente soplara la punta antes de soldar  el material.
  •  Jugar con diferentes  voltaje y capacidad, utilizando los valores citados  como referencia.
  • En caso de soldar células asegúrese de aplicar la presión adecuada a ambos puntos de contacto y que usted suelda  dentro de la zona centro de la batería . Si se desvía  hacia  el borde exterior de la terminal positiva puede fácilmente romper la célula. No es particularmente peligroso, pero el líquido se derramará. Según las hojas de especificaciones de materiales  células a123 , no contienen productos químicos tóxicos o peligrosos.
  •  Siempre use protección para los ojos, voy tirando chispas en tu rostro durante horas!
  •  Se recomienda la ventilación

[

Anuncios

2 comentarios el “Simplisimo soldador de puntos

  1. Joaquin dice:

    Creo que este comentario “permitiendo la descarga de condensador sobre los electrodos durante el tiempo que el pulsador este cerrad” es erróneo.
    Los tiristores cuando se ceban quedan enclavados cuando trabajan con C.C. Osea, cuando pulsamos, el SCR descarga todo el condensador aunque soltemos el pulsador.

    Gracias por esta página que consulto a menudo.

    Me gusta

    • Efectivamente Joaquin eso es lo que quise expresar pero desde luego al leerlo parece otra cosa bien distinta
      Normalmente cualquier SCR trabaja con polarización directa entre ánodo (A) y cátodo (C o K) Con esta condición, sólo es necesario aplicar un pulso en la compuerta (G) para activarlo y dejarlo asi hasta que , bien se abra el circuitos del ánodo ,se polarize inversamente el circuito ánodo-cátodo o se derive la corriente del ánodo IA , de manera que esta corriente se reduzca y sea menor a la corriente de mantenimiento IH..

      Este pulso debe de tener una amplitud mínima, para que la corriente de compuerta (IG) provoque la conducción pero una vez entre en conducción ya no hace falta manternerlo.

      Me gusta
